Переделка шуруповерта «Hitachi» 12 В на литиевые аккумуляторы 18640
Особенности переделки шуруповерта «Hitachi» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.
Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.
Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.
Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х Li-ion элементов. Подключить контроллер. Переделка литиевого 12-вольтового аккумулятора завершается, когда конструкция будет установлена в блоке, закреплена, и индикатор зарядки загорится. После полной зарядки замеры показывают 12,17 вольт в наружной сети. Но этого достаточно для безотказной длительной работы прибора.
Перепаковка аккумуляторов шуруповерта
Если один или несколько (или все) элементов восстановить не удастся, придется прибегнуть к перепаковке АКБ. Эта процедура представляет собой замену неисправных банок. В некоторых случаях рационально полностью собрать батарею из элементов другого типа.
При частичной замене все виды аккумуляторов боятся перегрева, который может возникнуть во время пайки (особенно, неумелой). Но для Li-Ion элементов перегрев может оказаться критичным – внутри корпусов, кроме химических реагентов, находятся предохранительные устройства (клапан для стравливания излишнего давления и т.д.), выполненные большей частью, из пластика. Если под действием повышенной температуры произойдет их повреждение, дальнейшая эксплуатация будет опасной. Поэтому для замены надо брать аккумуляторы с уже установленными соединительными шинками.
Li-Ion аккумулятор с соединительными шинками.
Еще лучше приобрести готовые сборки АКБ. В этом случае процесс пайки полностью исключен.
Готовая сборка аккумуляторов 18650.
Полная или частичная замена элементов питания
Отбракованные элементы надо удалить из батареи, перерезав соединительные шинки. Вместо них надо приобрести новые банки. Если замена частичная, то покупаются элементы того же типа и той же емкости, в противном случае возникнут проблемы с зарядкой – вновь установленные элементы всегда будут либо недозаряженными, либо перезаряженными по сравнению с остальными банками.
В случае полной замены можно модернизировать АКБ – установить элементы другого типа или повышенной емкости (из-за совершенствования технологий может оказаться так, что это не приведет к увеличению габаритов). Если принято решение об установке банок другого типа, рациональнее применить литий-ионные аккумуляторы.
Переделка под литий-ионные источники питания
Если принято решение о полной замене АКБ, рационально рассмотреть вариант применения литий-ионных аккумуляторов вместо устаревших NiCd или NiMH. Батарею можно составить из широко распространенных Li-Ion элементов типоразмера 18650. Они выполняются в виде цилиндров высотой 65 мм и диаметром 18 мм (банки, оснащенные платой защиты, имеют несколько большую длину). Это решение оптимально для шуруповертов, которые часто используются и работают в условиях положительных температур.
Номинальное напряжение одного литиевого элемента – 3,7 вольт. Количество банок в батарее определяется рабочим напряжением шуруповерта. Так, для 12-вольтового инструмента потребуется 3 литий-ионных аккумулятора. Если взять большее количество банок, то увеличится напряжение. Это приведет к повышению крутящего момента и к снижению ресурса электромеханической части.
Можно попробовать установить элементы в штатный корпус АКБ, предварительно удалив старые аккумуляторы и лишние элементы крепления.
Удаление элементов крепления из корпуса штатной батареи с помощью фрезы.

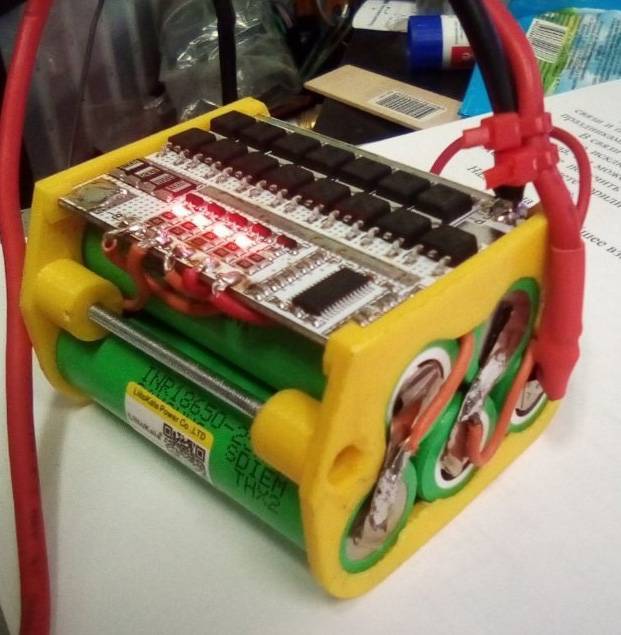

Если это невозможно – можно сделать новый корпус. Обязательна установка платы балансира – она не даст отдельным ячейкам перезарядиться. При подборе корпуса надо предусмотреть место для этого устройства.
Плата балансировки на 4 ячейки.
Пошаговая инструкция по переделке в отдельной статье: Как перевести шуруповерт на литиевые аккумуляторы
Для закрепления информации рекомендуем ознакомится с методами из видео.
Следует понимать, что даже если батарею удалось оживить, ее ресурс будет ограниченным и проработает она недолго. Поэтому восстановление неисправных аккумуляторов шуруповерта надо считать временной мерой (кроме случая полной замены банок АКБ), и после даже удачной процедуры лучше приобрести новую батарею.
