Переделка шуруповерта Makita на литий

Смысл и порядок переделки шуруповертов на литиевые аккумуляторы

Почему никель-кадмиевые аккумуляторы быстро выходят из строя? В гирлянде последовательно соединенных банок каждая особенна. Химический процесс индивидуален, заряд в закрытых системах различный. При неисправности в одной банке, конструкция не дает нужное напряжение. Система контроля и балансировка заряда в отдельных компонентах не предусмотрена.

Каждая Ni-Cd банка дает 1,2 В, а li-ion 18650 – 3,6 В.
Емкость литиевой батарейки в 2 раза больше никель-кадмиевой, близкого размера.
Перегретая батарейка li-ion грозит взрывом и возгоранием, поэтому установка контроля равномерности заряда в банках обязательна. В никель-кадмиевых батарейках BMS не ставят – производитель не заинтересован.
У литиевых элементов нет эффекта памяти, в отличие от Ni-Cd, заряжать их можно в любое время и в течение часа.
Шуруповерт становиться значительно легче после переделки аккумулятора на li-ion, с использованием банок 18650.

Есть только два препятствия для переделки шуруповерта под литиевые аккумуляторы – с ним невозможно работать при минусе. Емкость банок падает, начиная с понижения уже от +10 0 С. Литиевые аккумуляторы дороги.

Зная, какое требуется входное напряжение на шуруповерт, переделка зарядного устройства производится, с учетом размещения банок литиевого аккумулятора и управляющих элементов в заводском контейнере. Также можно поступить с фонариком, модернизировав гнездо под блок из элементов 18650.

Допустим необходима переделка 12 В шуруповерта, использующего Ni-Cd банки на li-ion. Если использовать 3 банки, напряжения на выходе недостаточно: 3,6 х 3 = 10, 8 В. С 4-мя компонентами мощность аппарата будет выше: 3,6 х 4 = 14,4 В. При этом инструмент станет легче на 182 г, несколько увеличится его мощность, емкость – сплошные плюсы. Но при демонтаже необходимо оставить клеммы и родной термодатчик.

Чем есть вариант еще тестировать степень заряженности не считая контролера?

Осуществлена переделка шуруповерта на литиевые батареи. Штатная зарядка, интегрированная в корпус, является безупречным вариантом. Однако цена контроллера довольно высочайшая. Обойдется устройство в 30 , что равнозначно цены самого аккума.

Чтоб провести тестирование уровня заряда аккума из лития на ходу, не применяя зарядное устройство, используются особый индикатор RC helicopter lipo battery AKKU portable voltage meter tester alarm 2-6S AOK. Цена устройства очень низкая. У него имеются аналогичный устройству iMax6 разъем балансировки и зарядки. К батарее устройство подключается средством переходника. Это приспособление для контроля уровня напряжения является очень комфортным. Оно может замерить от 2-ух до 6 соединенных друг с другом поочередно ячеек из лития, а кроме того выдать суммарный показатель иначе говоря напряжение каждого элемента в отдельности с предельной точностью.

Все за и против переделки аккумулятора шуруповёрта на литиевые элементы

Для начала следует задуматься, а нужна ли мне эта переделка? Ведь это будет откровенный «самопал» и в ряде случаев может привести к выходу из строя как аккумулятора, так и самого шуруповёрта. Поэтому, давайте, рассмотрим все за и против этой процедуры. Возможно, что после этого некоторые из вас решат отказаться от переделки Ni─Cd аккумулятора для шуруповёрта на литиевые элементы.

Доводы «за»

Начнём с преимуществ:

Энергетическая плотность литий─ионных элементов значительно выше, чем у никель─кадмиевых, которые по умолчанию используются в шуруповёртах. То есть, аккумулятор на литиевых банках будет иметь меньший вес, чем на кадмиевых при той же ёмкости и выходном напряжении;
Зарядка литиевых аккумуляторных элементов происходит значительно быстрее, чем в случае Ni─Cd. Для их безопасной зарядки потребуется около часа;
У литий─ионных аккумуляторов отсутствует «эффект памяти». Это значит, что их необязательно полностью разряжать перед тем, как ставить на зарядку.

Теперь о недостатках и сложностях литиевых аккумуляторов.

Доводы «против»

Литиевые аккумуляторные элементы нельзя заряжать выше 4,2 вольта и разряжать ниже 2,7 вольта. В реальных условиях этот интервал ещё более узкий. Если выйти за эти пределы аккумулятор можно вывести из строя. Поэтому, кроме самих литиевых банок вам потребуется подключить и установить в шуруповёрт контроллер заряда-разряда;
Напряжение одного элемента Li─Ion 3,6─3,7 вольта, а для Ni─Cd и Ni─MH это значение 1,2 вольта. То есть, возникают проблемы со сборкой аккумуляторной батареи для шуруповёртов с номиналом по напряжению 12 вольт. Из трёх литиевых банок, соединённых последовательно, можно собрать АКБ номиналом 11,1 вольта. Из четырёх ─ 14,8, из пяти ─ 18,5 вольта и так далее. Естественно, что и пределы напряжения при заряде-разряде также будут другие. То есть, могут возникнуть проблемы совместимости переделанной батареи с шуруповёртом;
В большинстве случаев в роли литиевых элементов для переделки используются банки стандарта 18650. По размерам они отличаются от Ni─Cd и Ni─MH банок. Кроме того, нужно будет место для контроллера заряда-разряда и проводов. Всё это нужно будет уместить в стандартном корпусе АКБ шуруповёрта. Иначе работать им будет крайне неудобно;
Зарядное устройство для кадмиевых аккумуляторов может не подойти для зарядки батареи после её переделки. Возможно, потребуется доработка ЗУ или использование универсальных зарядок;
Литиевые аккумуляторы теряют работоспособность при отрицательных температурах. Это критично для тех, кто использует шуруповёрт на улице;
Цена литиевых аккумуляторов выше кадмиевых.

Видео: Переделка Шуруповерта На 18650 12v

18650 ячеек с увеличением тока разряда

Можно собрать литий-ионную батарею из восьми емкостей, для этого две банки объединены параллельно. Теперь эти пары нужно соединять последовательно, главное, чтобы в корпусе было восемь контейнеров.

При выполнении смена отвертки на литиевых батареях, тогда важным фактором является выбор контроллера на основе рабочего напряжения и тока разряда. Напряжение батареи должно быть таким же, как напряжение контроллера, но ток разряда относительно максимума должен быть в два раза ниже.

Например, это так: блок управления зарядкой / разрядкой рассчитывает ток приблизительно 14 А, при этом функция защиты вызывает внезапный скачок тока до 30 А.

Кроме того, при преобразовании отвертки в литиевую батарею обязательно заранее рассчитайте размер защитной карты. Он обязательно должен свободно помещаться в чехле, если он не помещается, то вам придется увеличить пространство чехла.

Пошаговая установка

Когда у вас есть все компоненты, необходимые для превращения отвертки в литиевую батарею, вы можете начать процесс сборки. В этой части статьи мы рассмотрим реконструкцию 12В отвертки. Он состоял из двенадцати 1,2-вольтовых никель-кадмиевых батарей. Наша работа. заменить их Ли-Йоном.

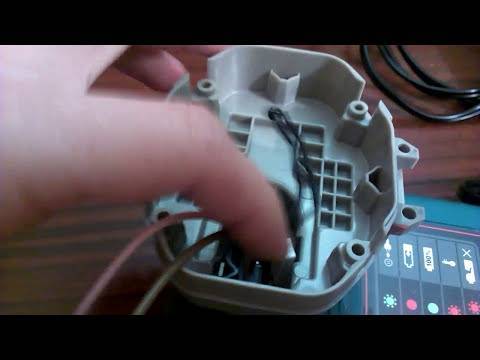

1. Прежде всего, отсоедините батарейный отсек и извлеките установленную там батарею. Для выполнения этой процедуры вам понадобятся боковые ножи или кусачки, а разъем должен оставаться в своем гнезде.

2. На этом этапе контроллер и плата термопары установлены. Эти компоненты устанавливаются вместо датчика температуры.

В связи с тем, что конденсаторы не являются текущими, два блока установлены параллельно, чтобы обеспечить их правильную работу.

3. Теперь вам нужно соединить все пары последовательно. Согласно существующей схеме, припаяйте контроллер к плате, помня, что нужно подключить симметричные точки. Для выполнения этого шага схема имеет специальный разъем и провода.

4. Последний шаг включает в себя подключение положительного и отрицательного напряжения.

Если оригинальное зарядное устройство включено, это не должно вызывать никаких проблем. Этот тип устройства вполне подходит для литий-ионных аккумуляторов. Заряд передается через схему контроллера. А это, в свою очередь, полностью исключает возможность критического нагрева батареи из-за скачка напряжения.

Если бы прибор был рассчитан на 12 В, эта схема была бы наиболее подходящей для сборки:

Исходя из того, что новые аккумуляторы продаются в пределах трех тысяч рублей, а стоимость утилизации обойдется где-то в районе 1000 рублей. Поэтому такая модернизация отвертки вполне оправдана.
