Пневматический домкрат: как сделать своими руками, устройство

Этапы работ

Самодельный домкрат для автомобилей обычно имеет небольшие размеры и несложную конструкцию. Это позволяет изготовить его даже новичкам. Обычно материалы для изготовления недорогие, да и надо их совсем немного. Их можно найти дома, в гараже или сарае, а также приобрести в магазине.

Для работы нужно подготовить стальную трубку, квадратную пластинку, гайку, шайбу и длинный болт, а также чертеж. Последнее является самой сложной частью работы. Чертежи можно найти или нарисовать самостоятельно. При работе над рисунком нужно указывать правильные размеры деталей, а не делать все «на глаз».

Само создание не представляет сложности. За основу берется стальная трубка. Диаметр определяется самостоятельно, требований к нему нет. Длина трубы должна быть до 25 см.

Первым шагом будет прикрепление трубки к квадратной пластине. Ее нужно приварить и зачистить поверхность шлифовальным диском.

На трубу следует положить подготовленную шайбу, в нее вставить длинный болт, на который заранее необходимо накрутить гайку.

После того как механический винтовой домкрат будет готов, его можно использовать при замене колес машины. Подъем происходит за счет гайки, а удержание – за счет пластины, которая является опорной частью.

Домкрат из шин

Пневматические домкраты сейчас составляют особую группу оборудования, незаменимого при самых разных видах монтажных, строительных и сервисных работ. Они обладают достаточно сложной конструкцией.

Так, воздушный пневматический домкрат состоит из кордово-резиновой оболочки, которая благодаря своей текстуре и строению может выдерживать даже самые большие нагрузки. По мере того, как в эту герметичную оболочку попадает воздух, она надувается по высоте и поднимает груз. Сложность производства пневматических домкратов состоит в создании полностью герметичных соединений и оболочек, которые могут выдерживать самые большие нагрузки. Больше всего востребованы подобные домкраты при аварийно-спасательных работах, когда между грузом и опорой очень маленькое расстояние. Другие виды домкратов или другая грузоподъемная техника просто не может использоваться.

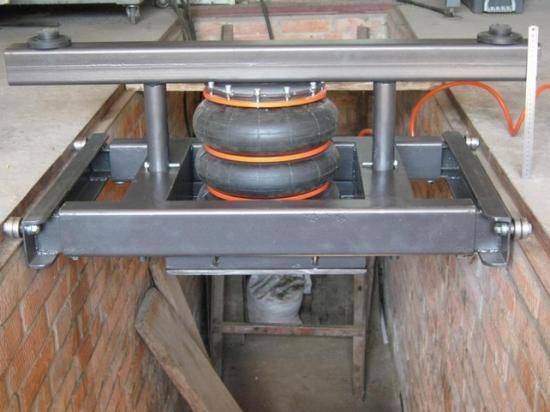

Рис. 1. Пневмодомкрат

Домкрат пневматический имеет прочную герметическую прорезиненную оболочку, которая через специальный соединительный шланг заполняется сжатым воздухом из стационарных компрессоров или газом из баллонов. Подъём грузов происходит за счёт увеличения камеры и требует минимальных усилий со стороны человека .

Важные характеристики пневматических домкратов

– Грузоподъемность — должна быть немного больше, чем вес машины. Обычно для легковушки подходит надувной автомобильный домкрат грузоподъемностью 1,5… 2 т, для «Газели» — 2,5… 3 т.

– Высота подхвата надувного домкрата — важна, если у машины маленький дорожный просвет и если она часто и глубоко застревает в грязи. В таком случае показатели этой характеристики должны быть небольшими — до 100 мм.

– Высота подъема — у автомобильных пневмодомкратов невелика (около 500 мм). Однако это вполне достаточно, например, для смены колеса. Предназначенная для такелажных работ подключаемая к компрессорам техника имеет большие показатели — около 700 мм .

Предлагаемая модель домкрата

Рис. 2. Вид сверху домкрата

Рис. 3. Кран домкрата

Рис. 4. Вид снизу домкрата

Технологическая карта для изготовления пневматического домкрата

№	Наименование операции	Содержание операции	Оборудование иинструменты	Трудоёмкость, чел/мин
1	Резка дисков и металлического листа для опоры	Вырезаем угловой шлифовальной машиной обод штампованного диска R14 и металлического листа для сварки с ободами, чтобы создать опорную поверхность	Угловая шлифовальная машина	120
2	Сварка дисков и опор	Сварка вырезанных ободов и металлического листа	Сварочный аппарат, молоток, щетка по металлу, угловая шлифовальная машина	200
3	Монтаж дисков на шину	Промазываем герметиком обод для герметичности	Шиномонтажный стенд, монтировка	30
4	Резка трубы	Вырезаем трубу с готовой резьбой в одном конце для подачи воздуха	Угловая шлифовальная машина	20
5	Сварка трубы на опорную поверхность	Свариваем трубы на опорную поверхность домкрата под углом 90 градусов наверх в 4 см, и 90 град в сторону в 60 см	Сварочный аппарат, молоток, щетка по металлу, угловая шлифовальная машина	60
6	Монтаж штуцера и крана	Заматываем резьбу в трубе фторопластовым уплотнительным материалом для повышения герметичности. Затем соединяем штуцер и кран с трубой.	Ключ на 24 мм, фторопластовый уплотнительный материал	30
Итого	—	460

Литература:

Нарбут А. Н. «Автомобили. Рабочие процессы и расчет механизмов и систем». Издательский . Москва 2007 г.
Раймпель Й. «Шасси автомобилия. Элементы подвески». «Машиностроение». Москва 1987г.

Инструменты и материалы для самодельного домкрата

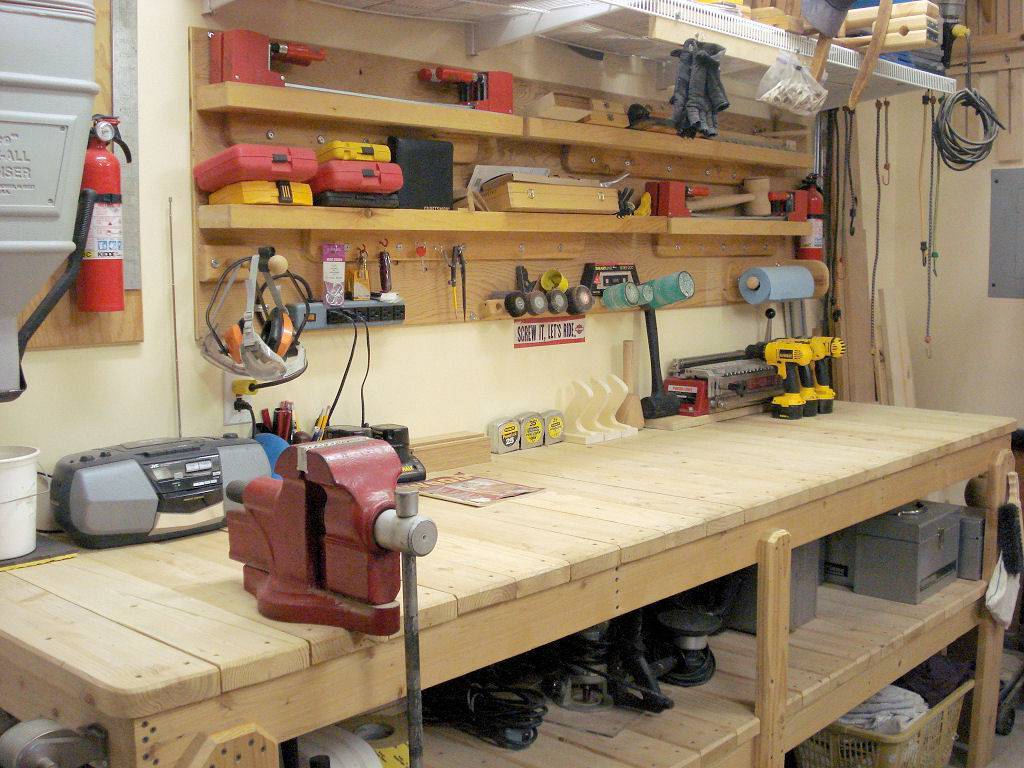

Для того чтобы изготовить домкрат, должен быть подходящий инструмент. Первым делом это сварка, поскольку с её помощью будет происходить сборка. Желательно, чтобы это был полуавтоматический аппарат с углекислотой. Тогда швы получатся гораздо ровнее и не будет лишнего шлака

Второе, что не менее важно, это болгарка. Хорошо, если в ассортименте есть и маленькая, и большая

С их помощью вы будете вырезать заготовки из стали. Также понадобится дрель, ведь придётся проделать не одно отверстие. Чтобы с лёгкостью обрабатывать железные детали, обязательно нужно электрическое точило. Оно является ключевым в процессе подгонки. Кроме этого желательно иметь ещё ручные инструменты: напильники, надфили, бруски, молотки, отвёртки, рашпили, лерки с набором метчиков, кувалды, тиски и т.д. Чем больше под рукой будет приспособлений, тем проще покажется процесс изготовления.

Чем больше имеется инструментов в наличие, тем легче и лучше получится домкрат

Токарный станок в любом деле является отличным помощником, но не у каждого он есть. В принципе можно справится и без него, но если у вас в гараже или мастерской стоит такой агрегат, то получится намного быстрее. Ведь с помощью фрезерной установки легко выточить или обработать любую деталь. Например, болт или прут. В общем, свой станок будет очень кстати.

Стоит также поговорить о материале. Его можно купить на рынке или в пункте приёма металлолома. Второй вариант намного дешевле, поскольку на приёмах лома весь металл ржавый и побитый. Для эксплуатации он не годится, но в качестве донора самое то. Желательно, конечно, побольше всего закупить. Ведь в зависимости от того, какой домкрат вы хотите, могут понадобиться дополнительные механизмы или крепления, которые самому изготовить не удастся. Поэтому будьте готовы к приобретению некоторых комплектующих на рынке.

Вариант №4. Реечный домкрат своими руками

Реечный домкрат своими руками

В этом мастер-классе рассмотрим процесс изготовления несложного реечного домкрата. Такое приспособление поможет без проблем поднять машину или любой другой тяжелый предмет. Конструкция предельно проста, а размеры будут браться на основе имеющихся материалов.

В конструкции нет ничего сложного

Для изготовления потребуются:

гаечные ключи;
сварочный аппарат;
электродрель (или сверлильный станок при наличии такового);
болгарка;
швеллер на 200;
полоска 8-миллиметровой стали;
отрезок квадратной трубы (стенки 2 мм, размеры – 40х20 мм);
гайки, болты и т. д.

Шаг 1. Вначале возьмите обрезок «двухсотого» швеллера (можете взять больший), длина которого равна 60 см. Подобную деталь можно сделать из стальной полосы.

Такую деталь можно сделать из стальной полосы

Шаг 2. Разметьте на полках швеллера будущие отверстия 40х20 мм для профильной трубы, не забывая о припуске 2-4 мм.

Размечаются отверстия под профильную трубу

Шаг 3. Вырежьте эти отверстия, воспользовавшись любым доступным инструментом. При необходимости обработайте края напильником.

Отверстия вырезаютсяОбработка напильником

Шаг 4

Важно, чтобы в эти отверстия свободно проходила профильная труба (см. фото ниже). Труба должна свободно проходить в отверстия

Труба должна свободно проходить в отверстия

Шаг 5. Возьмите кусок водопроводной трубы (1/2 дюйма) со стенками толщиной 2-3 мм. Нужно, чтобы длина трубы где-то на 5-6 мм превышала ширину детали из швеллера.

Отрезок пол-дюймовой трубыПравильная длина трубы

Шаг 6. Приварите к швеллеру трубу.

Трубка приваривается к швеллеруРезультат работы

Шаг 7. Возьмите полосу толщиной 8-10 мм и размерами 70х500 мм. Разметьте ее: в середине должно оставаться 65-70 мм, в то время как по краям – 200 мм или немного больше.

Размеченная стальная полоса

Шаг 8. Сделайте болгаркой надрезы на полосе, дабы согнуть ее (примерно на ½ толщины). Благодаря этому она без проблем согнется в тисках.

Полоса надрезается болгаркойПолоса сгибается в тискахЕще одно фото процесса

Шаг 9. Согнутую П-образную полосу проварите по надрезам для повышения прочности.

Надрезы провариваются для прочностиГотовая П-образная деталь

Шаг 10. Проделайте в этой детали отверстия диаметром около 20 мм – можете просверлить их либо, к примеру, прожечь горелкой.

В этой детали нужно проделать отверстияОтверстия прожигаются горелкойГотовые отверстия

Шаг 11. Когда отверстия будут готовы, приступайте к сборке конструкции. Используя подходящий кругляк, который проходит в приваренную трубку, сделайте ось. Еще для этого можете использовать болт или шпильку подходящего размера.

Начинаем сборку конструкцииОсь из подходящего круглякаОсь вставлена в отверстия

Шаг 12. Вставьте на место и обварите. В итоге у вас должно получиться примерно следующее.

Что получилось в итоге

Шаг 13. Возьмите такую же полосу толщиной 8-10 мм, изготовьте из нее пару фиксаторов. Разметьте и вырежьте отверстия для профильной трубы.

Размечено отверстие под трубуОтверстия вырезаютсяФиксаторы с отверстиямиПримерка фиксатора

Шаг 14. Возьмите П-образную деталь, просверлите в ней отверстия диаметром около 12-14 мм. Вставьте в них пруток, обварите.

В П-образной детали сверлятся отверстияОтверстия готовыПруток вставлен в отверстия

Шаг 15. После этого возьмите гайки на 6 (потребуются 4 шт.).

4 гайки на 6

Шаг 16. С помощью гаек будут крепиться пружины. Приварите 2 гайки на швеллер и 2 – на фиксатор.

Гайки нужны для крепления пружинГайки привариваютсяВот что получилосьКрепятся пружиныРезультат проделанной работы

Шаг 17. Во втором фиксаторе просверлите отверстие диаметром 10 мм, затем расточите до овальной формы.

Второй фиксаторОтмечено будущее отверстиеПросверлено отверстиеОтверстие расточено до овальной формы

Шаг 18. Возьмите болт на 10, приварите его к швеллеру.

Здесь нужно приварить болтБолт приварен к швеллеру

Шаг 19. Изготовьте упор для второго фиксатора, приварите его. В нашем примере он сделан из отрезка толстостенной трубы.

Упор для второго фиксатораПримерка упораСварочные работыУпор приварен

Шаг 20. Проведите окончательную примерку деталей.

Окончательная примерка деталейВсе детали примеряются

Шаг 21. Конструкция практически готова.

Конструкция практически готова

Приварите рычаг к П-образной детали, а к швеллеру – полку либо кронштейн для крепления крюка или площадку для упора при подъёме тяжести.

Рычаг, приваренный к П-образной детали

Собственно, самодельный реечный домкрат готов. Удачи в работе!

Самодельный реечный домкрат в работе

Преимущества пневмодомкрата

Пневматические домкраты автомобильные должны обладать определенными эксплуатационными характеристиками, к примеру, быть компактными и мобильными. Основными преимуществами пневматического устройства можно назвать нижеприведенные моменты:

Для подъема конструкции требуется относительно небольшое количество времени. Как правило, на это уходит около двух минут.
Высокая грузоподъемность существенно расширяет область применения механизма. Большая часть моделей характеризуется грузоподъемностью около 2-5 тонн.
Высота подъема составляет более 50 см. Этого показателя вполне достаточно для того, чтобы заменить колеса. Некоторые модели предназначены для проведения такелажных работ, характеризуются они высотой подъема около 70 см.
Нет необходимости в проведении периодического обслуживания. Это связано с тем, что нет механических элементов, которые могут изнашиваться.
Высокая надежность конструкции.
Нет необходимости в прикладывании большой механической нагрузки.
Возможность применения в полевых условиях.
Устойчивость механизма при его применении благодаря значительной площади опоры.

Домкрат подкатной пневматический характеризуется тем, что довольно прост в применении. Его конструктивные особенности позволяют быстро поднять автомобиль или другое устройство.

Как правильно пользоваться автомобильным домкратом: 8 рекомендаций специалистов

В багажнике каждого автомобиля имеется домкрат, но при этом не каждый водитель умеет им правильно пользоваться. Тогда как неправильное использование домкрата не только не позволит самостоятельно провести замену пробитого колеса, но и водитель рискует повредить пороги, после чего кузову потребуется дорогостоящий и сложный ремонт. Поговорим поподробнее о том, как правильно пользоваться автомобильным домкратом.

Немного теории

Домкрат — это переносное устройство, которое позволяет поднимать грузы, в том числе легковые и грузовые автомобили. На сегодняшний день используется несколько разновидностей домкратов, которые различаются своими показателями грузоподъемности. Выбирая домкраты для автомобилей, необходимо отдавать предпочтение таким моделям, которые имеют максимально возможную грузоподъемность. Это позволит исключить в последующем какие-либо проблемы при подъеме автомобиля, даже на не слишком плотном грунте, когда на домкрат приходятся повышенные нагрузки.

Когда используются домкраты

Чаще всего использовать домкрат требуется в том случае, когда у автомобиля пробилось колесо. Также водитель может самостоятельно выполнять сезонную замену колёс, соответственно потребуется использовать такой домкрат для подъема автомобиля.

Специалисты дают следующие рекомендации по правильному использованию домкрата:

1. Под колесо, которое будет оставаться на земле, можно подложить камень или доску.

2. Колёса в обязательном порядке блокируются, для чего затягивают ручник и включают первую передачу на механике.

3. Из автомобиля следует выгрузить все тяжелые предметы.

4. Машина должна находиться на горизонтальной поверхности.

5. Ещё до непосредственно подъёма колеса следует открутить гайки на дисках.

6. Домкрат устанавливается в специальные проушины, которые выполнены из усиленного металла.

7. Непосредственно приподнимать автомобиль домкратом следует плавно и аккуратно.

8. Колесо поднимают приблизительно на 10 сантиметров над землей.

Подняв машину над поверхностью земли, аккуратно снимается колесо, после чего устанавливают новое колесо, также плавно опускают машину и зажимают фиксирующие болты. Обычно такая работа не занимает много времени, поэтому с её выполнением можно справиться буквально за 10-15 минут. Помните лишь о том, что необходимо соблюдать максимальную аккуратность, что исключит повреждение автомобиля в результате таких неумелых действий водителя.

Распространенной ошибкой многих водителей при подъеме автомобиля на домкрате является такая ситуация, когда они не устанавливают подъемное устройство в специальные проушины. Небольшие проушины выполняются из максимально прочной стали, поэтому даже в том случае, когда на небольшой участок приходится огромное давление, металл не повредится, а в последующем не потребуется выполнять ремонт порога.

Крайне важно использовать качественные грузоподъёмные домкраты, а не дешёвые китайские подделки. Помните о том, что в последующем куда сложнее и дороже ремонтировать поврежденный погнутый порог, чем возможная экономия на покупке качественного домкрата

Поэтому мы не рекомендуем вам экономить и покупать такие аксессуары, которые полностью подходят под ваш автомобиль, а в идеале используйте оригинальные домкраты.

Подведём итоги

Умение пользоваться домкратом позволит даже в сложной ситуации за городом заменить пробитое колесо, а автовладелец будет избавлен от необходимости обращаться в подобной ситуации за услугами эвакуатора. Действовать при подъёме машины домкратом необходимо предельно аккуратно, автомобиль должен находиться на горизонтальной площадке, колеса заблокированы ручником и включенной передачей на механике. Также помните о том, что следует использовать исключительно качественные домкраты, грузоподъемность которых соответствует типу автомобиля.

Домкрат своими руками — виды, инструкции по изготовлению и видео описание как сделать подъемный механизм (95 фото)

Ни один автолюбитель не может обойтись без помощи домкрата. Необходимо поменять лопнувшее колесо? Этот надежный помощник тут как тут. Поменять масло? Пожалуйста. Особо важен этот механизм в дороге, находитесь вдали от гаража и станций технического обслуживания.

Купить его можно во многих магазинах, однако чтобы снизить затраты можно сделать домкрат своими руками. Давайте вместе рассмотрим, как это сделать.

Назначение домкрата

Основная его задача это поднять автомобиль для замены колеса. Он, конечно, необходим и при ремонте и других деталей. Например, поменять амортизаторы, либо пружины.

Однако к помощи домкрата мы прибегаем именно в ситуации с колесами. Это может быть как прокол, либо запланированная сезонная смена резины.

Основные критерии при выборе домкрата

Основными критериями при покупке домкрата, либо при его изготовлении своими руками, являются:

Грузоподъемность. У любого домкрата есть максимальный данный показатель. Всегда необходимо учитывать массу вашего транспортного средства вместе с багажом.

Не стоит использовать подъемный механизм в случае с крупными машинами, если он предусмотрен на вес не более 2000 килограмм.

Высота поднятия. Она должна быть подходящей, чтобы беспрепятственно подобраться под днище автомобиля. Данный параметр особо важен при низком клиренсе.

Высота устройства. Это является длина домкрата. Данный параметр отличается для определенного вида автомобиля.

Виды домкратов

Их существует три основных вида.

Механический домкрат. Подъем автомобиля происходит при воздействии на рукоятку. Их используют довольно редко, поскольку требуют определенных физических усилий. Плюсом является то, что они занимают немного места;

Гидравлический домкрат. Схож с первым вариантом, но здесь необходимо меньше прикладывать физической силы. Все процессы по поднятию автомобиля осуществляются при помощи жидкостей;

Пневматический домкрат. Поднятие осуществляется благодаря сжатым газом. Не требует никаких физических усилий.

Гидравлический домкрат

Такие домкраты способны поднимать большие грузы, а это важный аспект при работе с тяжеловесными транспортными средствами. Их используют в основном на станциях технического обслуживания. Поскольку данная модель самая распространенная, то с нее мы сегодня и начнем.

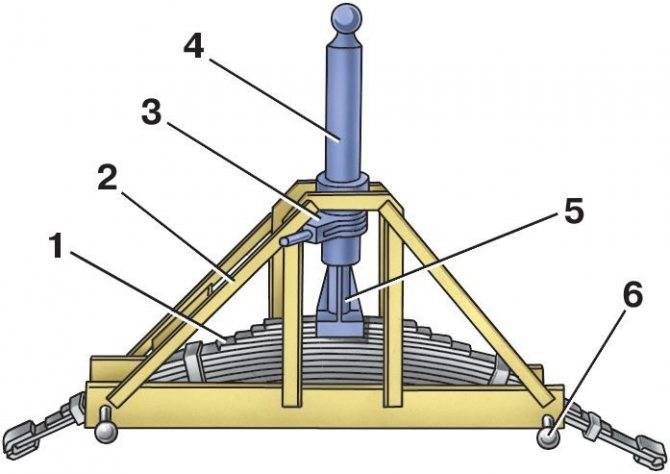

Перед всеми работами, чтобы сделать домкрат своими руками, требуется ознакомиться с чертежами. После изучения теоретического материала подготовьте все, что потребуется для дальнейших работ. А именно сварка, ножовка по металлу, шлифовальная машинка, сталь.

Домкраты, работа которых происходит при помощи жидкости, бывают нескольких видов.

Стандартные, бутылочного вида, подкатные (приобретенные в специализированном магазине, либо сделанные своими руками, самые часто используемые среди профессиональных слесарей на станциях технического обслуживания) зацепные, в виде ромба, гибридные.

На просторах интернета много фотографий домкратов сделанных своими руками. С ними можете ознакомиться.

Первым шагом создается опорная зона, либо другими словами платформа домкрата. Подойдет профиль металлический, размерами 5 на 5 см.

Далее от металлической трубы отрезаем 4 детали длиною 30 см. Укладываем их боковыми сторонами одна к одной и свариваем низ и верх.

Упор домкрата также изготавливается из металла. Его длина должна совпадать с шириной платформы для упора механизма. Свариваем упор со стойками.

К нижней части домкрата необходимо приварить конструкцию в виде буквы П. Упор домкрата, который снимается, должен передвигаться по направляющим, а также передавать давление на деталь, которая обрабатывается.

Все это можно сделать из стальных полос. Все соединяется при помощи сварочного аппарата. Когда устанавливаете блок на раму пресса из домкрата своими руками, нужно подобрать 2 болта, шайбы и гайки к ним.

В итоге болтами соединить пластины и блок. Сделать это нужно так, чтобы они находились между упором, который передвигается, и верхней балкой домкрата.

Реечный домкрат

За устойчивость данного вида домкрата отвечает прочность фиксации и опорная площадка.

Для изготовления возьмите 2 трубы и сварку. Готовое изделие должно напоминать урезанную пирамиду. После этого возьмите стальной лист, толщина которого пол сантиметра. Вырезаете 2 основания домкрата.

Вверху сверлите отверстие и ввариваете туда гайку. Внизу также необходимо просверлить отверстие. После этого вставляете туда спираль для вращения.

Эти варианты являются самыми простыми при изготовлении домкратов своими руками. Будем надеяться, они вам помогут решить насущные проблемы. Ни гвоздя, ни жезла вам.

Характеристики пневмодомкрата

Если мы заинтересованы в том, чтобы устройство работало с запасом надежности и прочности, то подбирать подушку лучше такую, которая рассчитана на 5-6 атмосфер минимум. Это гарантирует безопасный подъем автомобиля на полную высоту, причем при определенных доработках можно изменять высоту подъема. Тем не менее, наш домкрат должен отвечать на вполне конкретные вопросы.

Грузоподъемность. Любой домкрат имеет предел по грузоподъемности, превышать который не стоит. Это относится и к пневматическим устройствам. Если мы покупаем домкрат, тогда проще — производитель всегда укажет грузоподъемность, причем с запасом. В случае с самодельным домкратом, производителем являемся мы сами, поэтому грузоподъемность нашего домкрата зависит от поставщика комплектующих. То есть, от того грузовика, от которого взята подушка пневмоподвески. В принципе, все они способны выдержать от полутора до трех тонн, однако, стоит уточнить по характеристикам определенной модели подвески. То же касается и давления, которым домкрат будет накачиваться.
Подъемная высота. Тоже немаловажный показатель, поскольку не стоит и затевать историю с изготовлением домкрата, если его подъемная высота не больше, чем высота у штатного гидравлического или винтового, который лежит в багажнике. Пневмодомкрат тем и ценен, что его можно подставить под любую точку кузова и он сможет поднять автомобиль на высоту, недоступную для гидравлики.
Высота подхвата

Для легковых автомобилей это тоже немаловажно. В тех случаях, когда необходимо поднять не просто кузов для замены колеса, а приподнять балку неразрезного моста на внедорожнике или Газели, переднюю балку, словом, те точки, куда доступ обычному домкрату закрыт

И тут стоит подумать не только об использовании домкрата в качестве подъемника только для автомобиля. Вспомните, сколько было случаев, связанных с перемещением или подъемом неподъемных сейфов, шкафов, верстаков, прочих тяжелых штук. Домкрат с пневматикой и здесь будет к месту.

Характеристики пневмодомкрата

Домкрат из пневмоподушки своими руками — Справочник металлиста

Автомобильные поездки на любое расстояние могут быть богаты неожиданностями – как приятными, так и не очень.

С приятными справится любой автомобилист, а вот с такими автоказусами как неприятный прокол колеса встречаться, конечно, не хочется, но, тем не менее, приходится часто.

На такие случаи в багажнике автовладельца просто обязаны быть запаска и домкрат – нехитрое приспособление позволит заменить колесо практически в любых условиях. Сегодня мы поговорим о пневматической версии домкрата, а именно о пневмодомкрате.

Как работает пневмодомкрат?

Автоиндустрия не стоит на месте, а развивается семимильными шагами, а потому все чаще вместо обычного механического домкрата автомобилисты (особенно женского пола) предпочитают пневмодомкрат, который представляет собой лёгкую в использовании надувную конструкцию, удобную для замены колеса.

Принцип работы пневмодомкрата очень прост – это своеобразная надувная подушка, в сдутом состоянии устанавливаемая под днище автомобиля при шиномонтаже со стороны заменяемого колеса (место расположения то же, что и при использовании механического ручного домкрата).

Прилагаемые к воздушному домкрату шланги максимально герметично подсоединяются к автомобильной выхлопной трубе: отрабатываемые при работе двигателя газы наполняют камеру пневмодомкрата, которая постепенно поднимает корпус автомобиля (в качестве источника воздуха также можно использовать баллон со сжатым воздухом или компрессор).

Никаких физических усилий – даже хрупкая девушка сможет выполнить такую процедуру без посторонней помощи. После заполнения воздушного мешка до нужного объёма подача воздуха прекращается.

Наполнение камеры идёт весьма интенсивно, а потому приведение воздушного домкрата в рабочее состояние составит буквально пару минут – если время в поездке поджимает, то такая экономия временных затрат будет очень актуальна. Высота подъёма автомобиля регулируется объёмом заполненной воздухом камеры пневмодомкрата.

Пневмодомкрат своими руками

Надувной домкрат (в том числе подкатной) вполне можно сделать и своими руками, для этого потребуется:

подходящая по размеру пневматическая подушка (например, от грузовой машины);
закрепляемая на нижней части подушки деревянная подставка или металлическая станина, которая не позволит шлангу прижиматься, а заодно займёт часть пространства дорожного просвета автомобиля;
шланг надува может быть оборудован компрессорными кранами для поступления воздуха в подушку и/или стравливания сжатого воздуха из неё после окончания работ.

Механизм нагнетания воздуха

Если мы говорим о гаражном использовании устройства, или использовании в условиях шиномонтажа, то тут только один вариант. Это компрессор, который работает от сети 220 вольт. Есть, кстати модели пневмодомкратов, которые могут обходиться и компрессором, который нагнетает не более 2 атмосфер и работает от бортовой автомобильной сети в 12 вольт, но такой вариант хорош на природе, когда других вариантов вывесить автомобиль нет.

В гараже нужен надежный и производительный компрессор, хотя практически все современные модели обеспечивают давление 6 атмосфер, вполне достаточное для работы пневмоподушки от грузового автомобиля.

Разновидности привода

Механический. Для подъема используется движение рукояткой. Домкраты такого типа требуют физических затрат, но их конструкция компактна. Рекомендуются в случае, когда потребность в использовании возникает редко.

Гидравлический. Подъем происходит при помощи давления рабочей жидкости. Имеет сходство с предыдущим типом, но физические затраты значительно меньше. Рекомендуется в случае, если предполагается частое использование.

Пневматический. Подъем осуществляется при помощи энергии сжатого газа. Газ из баллонов высокого давления подается в специальную камеру, где, расширяясь, поднимает автомобиль.

Преимуществом такого типа является отсутствие каких-либо физических затрат для подъема.

Пневмосистема на автомобиль: особенности конструкции

Регулировка и управление пневматической подвеской выполняется с помощью ручной или автоматической системы управления. Блок управления постоянно подключен к бортовой сети автомобиля. При самостоятельной установке пневматической подвески элементы конструкции устанавливаются в следующих местах:

Компрессор пневмоподвески – любое подходящее место на автомобиле, где нет грязи и воды: в моторном отделении под капотом, под водительским сидением, за сидением или в другом защищённом месте; при установке к компрессору предъявляется особое требование – устанавливается строго в вертикальном положении.
Ресивер для пневмоподвески – располагается в любом удобном месте для обслуживания и контроля: под кузовом, в моторном отделении; в нем хранится запас сжатого воздуха, чтобы поддерживать заданное давление в системе и подавать воздух в пневмобаллоны.
Клавиши управления – размещаются на передней панели (торпедо) автомобиля; количество клавиш от 1 (для одной оси) до 4 (на каждое колесо).
Манометры для контроля давления – крепятся в любом месте панели, где есть хороший обзор с водительского места; можно скрытно разместить в бардачке вместе с клавишами пульта управления.

Реечный домкрат: основные характеристики, изготовление своими руками, особенности эксплуатации

Виды и принцип работы

Все реечные домкраты могут быть электрическими или с ручным приводом. Несмотря на такое различие, принцип работы устройства сохраняется. Так, происходит взаимодействие храпового механизма с рейкой. Корпус поднимают и перемещают по рейке. Здесь предусмотрена опора и рычаг. Также есть механический кожух, защищающий все детали от возможного загрязнения.

Реечные модели делятся на две группы:

зубчатые – здесь предусмотрена рукоятка с шестеренками;
рычажные – такие домкраты приводят в движение благодаря рычагу.

Самое простое оборудование поднимает вес, не превышающий 8 т. В продаже встречаются особые модели, предназначенные для выполнения различных строительных работ. Благодаря сложной конструкции они способны выдерживать вес около 10 т. Этот показатель у одноступенчатых разновидностей составляет 15 т, а у трехступенчатых – 20 т. Причем удастся перемещать груз по горизонтали и вертикали.

Инструмент работает при приложении определенного усилия на соответствующий механизм. При необходимости удается даже поднимать груз непосредственно с земли. Этому способствует низкий подхват.

Главным недостатком всех реечных домкратов считаются их внушительные габариты. Так, оборудование, предназначенное для работы с грузами в 5 т, имеют вес около 40 кг. Соответственно, использовать их в бытовых условиях не всегда удобно.

Важные технические характеристики

Чтобы приобрести или сделать своими руками надежный домкрат, стоит учитывать несколько основных параметров. Именно они влияют на эффективность и безопасность выполнения различных работ.

Грузоподъемность принято указывать в кг либо т. Этот показатель определяется на основании веса груза, который переносят максимально часто.
Соответствие опорной площадки всем принятым нормам. Такой элемент обеспечивает упор оборудования в землю. Площадка должна быть устойчивой и не двигаться во время выполнения работ. Это возможно благодаря правильной форме основания.
Высота подхвата, то есть подъемного кронштейна, признана еще одним важным параметром

Стоит отметить, что такой элемент может иметь разную форму, однако это не влияет на его эффективность и качество.
Важно всегда учитывать высоту подъема. Речь идет о расстоянии от подхвата до опорной площадки.
Усилие, прикладываемое при подъеме любых грузов, зависит от максимально допустимой массы

Этот параметр может отличаться для разных механизмов.
На устойчивость всей конструкции влияет качество и прочность фиксации опорной площадки. Если изделие будет аккуратно собрано своими руками, груз не будет съезжать.

Самостоятельное изготовление домкрата

Практически каждый человек может сделать своими руками домкрат при наличии соответствующего опыта и всех необходимых деталей. Стоит отметить, что самостоятельная сборка на практике всегда выходит дешевле покупки готового оборудования. При создании такого устройства можно использовать различные схемы, хотя в целом выполнение работ остается одинаковым.

Сначала необходимо сварить пару реечных труб так, чтобы они визуально напоминали усеченную пирамиду.
После этого из листа стали толщиной в 5 мм создается верхнее и нижнее основание.
В верхней части подготавливается отверстие, где будет впоследствии приварена гайка. Подобное отверстие делают и в нижнем основании, однако туда вставляют механический пруток, необходимый для вращения.

Стоит отметить, что для создания домкрата своими руками лучше брать детали, выполненные из закаленной стали. Если говорить о винте, то оптимальным решением станет изделие с трапецеидальной резьбой.

Правильно изготовленное устройство можно смело применять при ремонте автомобилей и выполнении строительных работ. Если подсоединить сюда металлический трос, то домкрат сможет заменить собой лебедку.

Подобное устройство поднимет груз весом в 5–20 т.

Пневматический домкрат

Этапы работ

Домкрат из шин

Инструменты и материалы для самодельного домкрата

Вариант №4. Реечный домкрат своими руками

Преимущества пневмодомкрата
