Пневматический домкрат своими руками
В качестве примера также рассмотрим пневматическое устройство, которое проще всего сделать. Итак, понадобятся:
- Воздушная подушка. Основная работающая часть, которую можно найти на разборке или на рынке. В её роли может выступить обыкновенный резиновый баллон с пневматической подвески автомобиля. Лучше всего подойдёт с грузового, поскольку он намного прочнее и выдерживает сильное давление, что увеличивает подъёмный момент. Но у него большая высота, поэтому подставить такой домкрат под машину с малым клиренсом не всегда получится;
- Два болта. Они понадобятся для изготовления клапана в подушку. Вообще в ней изначально есть заводское отверстие с резьбой, в которое вкручивалась трубка высокого давления. Теперь вместо неё нам нужно подобрать того же диаметра болт, а затем найти ещё один, который послужит верхней крышкой. Их нужно высверлить так, чтобы при соединении друг с другом внутри них получалась полость. Затем помещаем внутрь верхнего болта шарик от подшипника и прочный штуцер для накачки. Теперь всю конструкцию можно сварить и закрутить в отверстие подушки.
В принципе, таким самодельным устройством уже спокойно можно поднять любой легковой автомобиль. Достаточно подставить пневматический баллон под платформу на днище и подсоединить шланг высокого давления к штуцеру. Подавая сжатый воздух, подушка начнёт подниматься вместе с машиной.
Принцип работы самодельного пневматического домкрата
Для удобства такой домкрат можно доделать, придумав ему надёжную платформу с колёсиками. Таким образом, если баллон брать на разборке, то устройство собственного изготовления выходит практически за копейки.
Улучшенный пневмодомкрат на колесиках
Также можете посмотреть несколько видео, как сделать пневматический домкрат своими руками:
Гидравлический домкрат
Такие домкраты способны поднимать большие грузы, а это важный аспект при работе с тяжеловесными транспортными средствами. Их используют в основном на станциях технического обслуживания. Поскольку данная модель самая распространенная, то с нее мы сегодня и начнем.

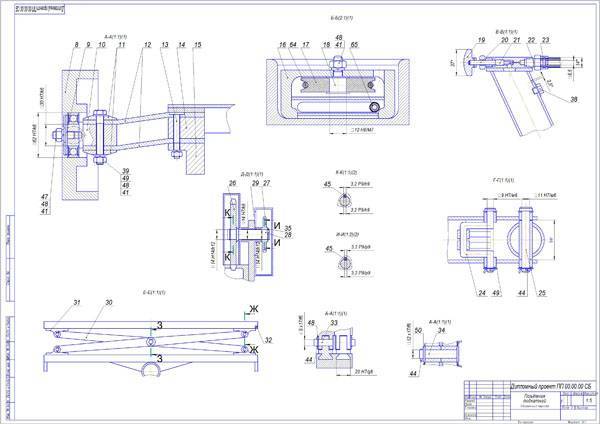

Перед всеми работами, чтобы сделать домкрат своими руками, требуется ознакомиться с чертежами. После изучения теоретического материала подготовьте все, что потребуется для дальнейших работ. А именно сварка, ножовка по металлу, шлифовальная машинка, сталь.
Домкраты, работа которых происходит при помощи жидкости, бывают нескольких видов.
Стандартные, бутылочного вида, подкатные (приобретенные в специализированном магазине, либо сделанные своими руками, самые часто используемые среди профессиональных слесарей на станциях технического обслуживания) зацепные, в виде ромба, гибридные.
На просторах интернета много фотографий домкратов сделанных своими руками. С ними можете ознакомиться.
Первым шагом создается опорная зона, либо другими словами платформа домкрата. Подойдет профиль металлический, размерами 5 на 5 см.
Далее от металлической трубы отрезаем 4 детали длиною 30 см. Укладываем их боковыми сторонами одна к одной и свариваем низ и верх.
Следующим шагом делаем стойки и упоры. Отрезаем 2 отрезка от металлической трубы. Их длина легко просчитывается, и основывается на возможном ходе штока.
Упор домкрата также изготавливается из металла. Его длина должна совпадать с шириной платформы для упора механизма. Свариваем упор со стойками.
К нижней части домкрата необходимо приварить конструкцию в виде буквы П. Упор домкрата, который снимается, должен передвигаться по направляющим, а также передавать давление на деталь, которая обрабатывается.
Все это можно сделать из стальных полос. Все соединяется при помощи сварочного аппарата. Когда устанавливаете блок на раму пресса из домкрата своими руками, нужно подобрать 2 болта, шайбы и гайки к ним.
Как использовать ПД
Противооткатный упор
При использовании подкатного домкрата необходимо обязательно учитывать правила безопасности. В частности, автомобиль должна стоять на ровной поверхности, чтобы во время подъема и в вывешенном состоянии она не свалилась на землю. Если нет возможности установить автомобиль на ровную поверхность, то нужно обязательно поставить под колеса упоры (противооткатные башмаки, кирпичи или другие громоздкие и тяжелые предметы).
Процедура эксплуатации очень проста. Подкатные домкраты имеют ролики, с помощью которых конструкцию нужно разместить под местом, куда упирается шток.
Помните, что у каждой машины есть несколько специальных мест, предназначенных для использования домкрата. Не располагайте домкрат в других местах, так как вы можете повредить геометрию кузова автомобиля.
Большинство домкратов имеют приводную ручку (а некоторые педаль), которую необходимо передвигать вверх и вниз, чтобы привести в движение рабочий механизм. Соответственно, корпус машины начинает подниматься. Чтобы опустить автомобиль, в конструкции домкрата предусмотрен специальный рычаг или кнопка (в зависимости от конкретной модели). При этом рабочая жидкость возвращается через открытый запорный клапан в рабочую полость. Это приведет к тому, что шток вернется в исходное положение и машина опустится.
Не поднимайте с помощью домкрата автомобили, чья масса больше той, на которую он рассчитан. Это может привести, во-первых, к его выходу из строя (деформации штока, разрыву уплотнительных колец), а во-вторых, к угрозе того, что домкрат не выдержит нагрузки и машина может упасть.
То есть, если подкатной домкрат рассчитан на 3 тонны, то не нужно пытаться поднять с его помощью автомобиль массой 3,5 и более. Хотя обычно у подъемных механизмов есть некоторый запас прочности, но он рассчитан лишь на кратковременное использование. Также если машину в вывешенном состоянии предполагается держать долгое время, то домкрат нужно заменить на постоянную опору.
Подкатной домкрат не «держит» — как отремонтировать
Ремонт подкатного гидравлического дамкрата своими руками
Обычно это связано или с недостатком масла в домкрате, либо с повреждением или загрязнением клапанов. В первом случае достаточно долить масла в домкрат. Какое масло заливать в гидравлический подкатной домкрат? Совершенно ни к чему искать какое-то специальное масло для этого. Хотя, если вы пользуетесь домкратом круглый год, то лучше заливайте синтетическое моторное масло – всё-таки оно меньше густеет на морозе. В некоторых автосервисах, когда «заедает текучка», вообще заливают «отработку». Но так делать крайне нежелательно – отработанное масло и грязное и содержит в себе большой процент агрессивных соединений серы.
Если заправленный домкрат всё же не поднимает или не держит, то без его ремонта не обойтись – скорее всего, клапаны плохо прилегают к посадочным местам. Такое может случиться, если «ослабли» пружинки клапанов, или попала грязь в каналы. Перед ремонтом можете заранее ремкомплект для подкатного гидравлического домкрата. Как правило, в него входят уплотнения плунжера и поршня. Но вряд ли всё это вам пригодится – даже ежедневно используемые в автосервисах домкраты обычно лишь подтекают через уплотнения плунжера. Поэтому не торопитесь разбирать домкрат «по болтику». Достаточно извлечь плунжер и клапаны с пружинками. В зависимости от конкретной модели домкрата, клапаны могут быть установлены либо в разных «колодцах», либо в одном – последовательно (в таких случаях канал имеет сужающееся внутри сечение).
Ремонтный комплект для гидравлического домкрата
Если на клапанах-шариках есть следы деформации, то их нужно заменить. Но обычно причина не в них, а в пружинках – их желательно поменять на более упругие, или, в крайнем случае, подложить под них шайбы – для увеличения силы пружинки. Но, опять же, обычно всё сводится к банальной грязи, попавшей в каналы домкрата. Поэтому, разобрав его, в первую очередь позаботьтесь о тщательной очистке «внутренностей» домкрата – промойте их бензином и продуйте сжатым воздухом. Ремонт подкатного гидравлического домкрата грузоподъёмностью 2 или 3 тонны ничем принципиально не отличаются – разве что количеством масла, требуемого для заправки. После ремонта и заливки свежего масла домкрат нужно «прокачать» – удалить излишний воздух. Для этого сначала нужно активно «поработать» плунжером – пока не появится давление. Дальше всё просто – стравливайте воздух через специальные пробки и добавляйте масло. Неисправности, характерные для подкатных гидравлических домкратов, присущи и другим подобным устройствам. Например, сходным образом восстанавливается работоспособность домкрата, предназначенного для вытягивания кузова авто, несмотря на то, что нагнетательный и рабочий цилиндры его «разнесены» друг от друга. Для того, чтобы поддерживать домкрат в рабочем состоянии, когда тот «простаивает», нет необходимости без нужды менять в нём масло – два-три рабочих хода штока раз в три месяца вполне достаточно.
Как устроен гидравлический домкрат
Гидравлический домкрат — это легко транспортируемое устройство, которое обладает максимальной грузоподъемностью в сравнении с остальными подобными механизмами. Также среди собратьев его отличает долговечность.
Внешний вид
Принцип действия
Внешне видно несколько деталей:
- Цилиндр — в нем размещены поршень и два отдела с рабочей жидкостью.
- Насос, который перекачивает жидкость. Он соединен с цилиндром клапанами.
- Рычаг.
- Опорная точка.
Механизм очень простой, так же, как и конструкция, за счет маленького количества деталей. Стоит рассмотреть функцию дополнительных элементов:
- Основание — то, на что установлен насос. База должна иметь большую площадь, чтобы компенсировать механическое давление при поднятии груза.
- Резервная емкость — соединена с цилиндром, в ней размещена рычажная система и насос.
- Поршень — поднимается за счет поступления масла.
- Плунжер — ограничивает высоту поднятия поршня.
Детали домкрата
Домкрат располагается снизу от поднимаемого объекта и не нуждается в веревках, канатах, крепежах и других вспомогательных деталях. Но и удерживать долгое время объект на весу не получится — устройство служит исключительно для поднятия.
Чем отличаются модели
Главная отличительная черта домкратов — их грузоподъемность, высота подхвата и подъема. С ориентацией на них изменяются модели устройств. Например, высота подъема зависит от расстояния между основанием и опорной точкой. Есть особенности и в принципе подъема.
Еще одно качество — износостойкость. Автолюбителям для домашнего использования раз в год и ремонтным сервисам нужны разные механизмы.
Подкатной тип

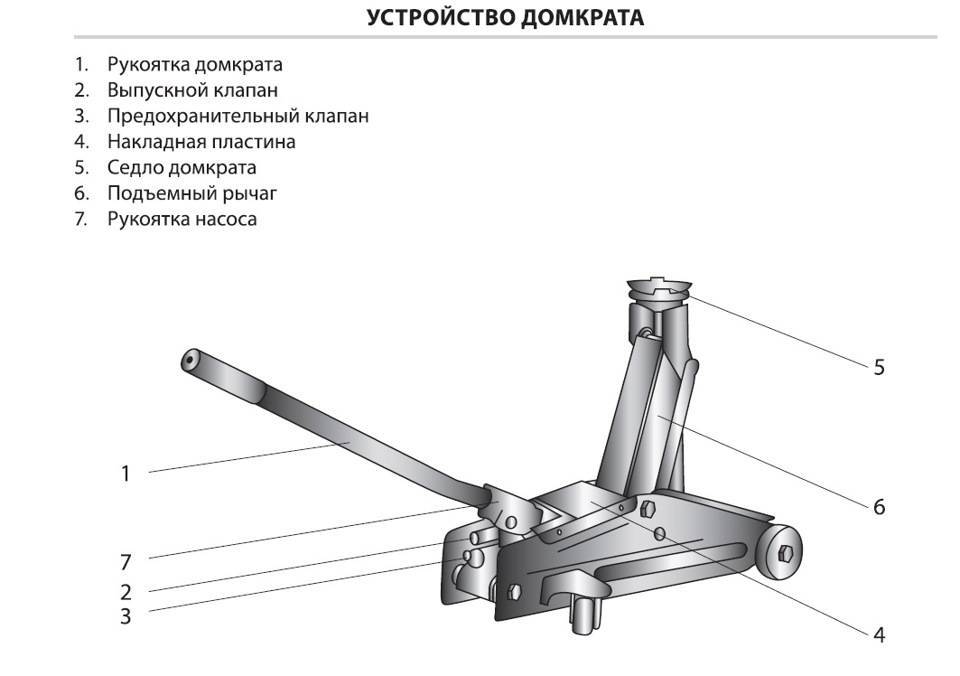

Весь механизм расположен на раме, которая крепится к колесам. Компактный и мобильный подкатной тип может использоваться даже в труднодоступных местах. Система рычагов и поршней расположена горизонтально, за счет этого устройство легко поместить под любой груз (например, автомобиль) и поднять его под любым углом. Дополнительные детали в подкатной модели:
- 2 колеса,
- всасывающий и нагнетательный насос,
- подъемная платформа,
- рама вместо основания,
- рычаг — на него надо нажимать, чтобы заработал насос, который передаст гидравлическое масло через клапаны в цилиндр.
Подкатной тип
Бутылочный тип
Простой вариант с вертикальным цилиндром. Отличительное свойство — небольшие размеры при высокой грузоподъемности — от 2 до 50 тонн. Высота подхвата в бутылочных домкратах обычно начинается от 15 см и заканчивается 30 см. Высота регулируется с помощью винта, который расположен в верхнем основании штока. Бутылочный тип выполнен таким образом, чтобы исключить скольжение при работе. Для этого опорная часть сделана рифленой.
У каждого домкрата в комплекте идет рукоятка, которая облегчает использование механизма. У тех агрегатов, что выдерживают нагрузки от 30 тонн, идет дополнительная вторая рукоятка. За счет удвоенной длины увеличивается вес, который бутылочный домкрат может поднять.
Бутылочный тип
Есть и другие виды:
- Пневматический — установлена подушка, подключенная к источнику сжатого воздуха, например, стационарному компрессору. Используется тогда, когда зазор между объектом и поверхностью небольшой. Также возможно использовать при неустойчивой опоре — например, в болотистой местности, на песке, снегу. Выдерживает такой домкрат груз до 6 тонн.
- Винтовой — компактный, штатный домкрат для автомобилей. Грузоподъемность — до 15 тонн.
- Реечный — обладает максимальной высотой подъема. По рейке двигается крепежный механизм, который защелкивается и поднимается как по лестнице вместе с грузом. Выдержит 20 тонн.
Ручка для домкрата — это механический рычаг, который используется для нагнетания жидкости. Электрический привод означает, что в механизме есть автоматический встроенный насос. Ремонт электрического варианта требует специального оборудования, в то время как бутылочный и подкатной механический типы можно починить самостоятельно.
Промывка очищающей жидкостью
Открываем отверстие для заливки. Сливаем все масло в заранее подготовленную тару. Далее залить очищающую жидкость. Эта процедура убирает из системы оставшееся масло, и прочую грязь. Далее идем по следующему алгоритму действий:
- Заливаем очищающую жидкость.
- Двигаем рычагом, жидкость распространяется по системе.
- Доливаем жидкость, качаем рычаг, пока шток не поднимется в верхнее положение.
- Далее открываем обратный клапан, шток возвращается в начальное положение, часть очищающей жидкости выдавится из системы.
- Если выдавливаемая жидкость грязная, то повторить алгоритм несколько раз.
Подкатной вид
Внешне — это тележка, установленная на колеса. Перед работой она подкатывается под поднимаемый груз.
Конструкция отличается большими габаритами, поэтому нашла применение в шиномонтажных мастерских. Поднятие осуществляется нажатием на рычаг. При открывании клапана шток опускается.
Если требуется небольшое опускание, то используется трубчатая рукоятка. Она насаживается на клапанный винт и вращает его вокруг своей оси. Начинается небольшое снижение штока.
Такая разновидность изделий имеет недостатки:
- Крупные габариты и большой вес изделия.
- Наличие бетонированной или асфальтированной площадки.
Конструкция гидравлического домкрата
Рассмотрим конструкцию домкрата подробнее.
Наиболее важными элементами домкрата являются рычаг 1, насосный плунжер 2, поршень 3, шток 4, обратные клапаны 5 и 6, перепускной вентиль 7, емкость с рабочей жидкостью 8.
Рассмотрим принцип работы ручного гидравлического домкрата поэтапно.
При движении вверх рычаг 1 увлекает за собой насосный плунжер 2, создавая небольшое разрежение в полости 8. За счет это разряжения клапан 5 открывается, а клапан 6 закрывается. Увеличившийся объем камеры под плунжером заполняется жидкостью из емкости 8, которая поступает через обратный клапан 5.
Двигаясь вниз рычаг 1 оказывает воздействие на плунжер 2, который также перемещается вниз, уменьшая объем рабочей камеры и увеличивая давление в ней. Под действием давления клапан 5 закрывается, клапан 6 открывается, а рабочая жидкость устремляется в полость под поршнем 3, вынуждая его перемещаться вверх.
После этого цикл повторяется, рычаг движется вверх, насосная полость заполняется, вниз — жидкость вытесняется под поршень.
В данных условиях жидкость несжимаема, а значит величина перемещения поршня 3 будет зависеть от объема вытесненного плунжером 2. По рисунку видно, что объем вытесняемый плунжером невелик, а значит и поршень переместится на небольшую величину. Однако усилие с которым поршень 3, с прикрепленным к нему штоком 4 будет в разы выше того, что было приложено.
Если шток домкрата необходимо переместить вниз, то открывается перепускной вентиль, и поршень под действием силы тяжести перемещается вниз, а жидкость из под него в емкость 8.
За счет чего происходит увеличение усилия в гидравлическом домкрате
Как было отмечено ранее усилие в гидравлическом домкрате усиливается за счет механического и гидравлического рычагов, рассмотрим это на нашем примере.
Согласно правилу рычага: F2=F1*l1/l2
То есть если плечо l1 в три раза больше чем l2, то усилие, прилагаемое к плунжеру F2 будет в три раза больше, чем то, которое было приложено к ручке. Но это лишь первый этап усиления в гидравлическом домкрате.
Второй этап основан на принципе гидравлического рычага, согласно которому: F3=F2*Sпор/Sплун
Где Sпор и Sплун площади поршня и плунжера соответственно. То есть если диаметр плунжера в 4 раза меньше диаметра поршня, то усилие на поршне со штоком будет в 4^2=16 раз больше, чем то, которое приложено к плунжеру. В итоге получаем, что первоначальное усилие возросло в 16*3=48 раз. И это не предел увеличиваю разницу в длине рычага или в соотношении насосного плунжера и выходного поршня можно увеличивать соотношение усилий.
Сравнение устройств
Винтовые домкраты с трапециевидной резьбой при высокой грузоподъёмности сохраняют простоту конструкции, небольшой вес и простоту эксплуатации. Ромбическая конструкция таких механизмов выделяется наличием длинной рукояти привода, снижающее необходимое усилие для подъёма груза. Также конструкция обладает малым весом и неплохой устойчивостью.
- Рычажно-винтовые подъёмные механизмы выделяются большими высотами поднятия и малыми размерами.
- Стоечно-винтовые домкраты обладают высокой устойчивостью и жёсткостью.
- Конструкции реечного типа отличаются возможностью использования в разных направлениях и простотой эксплуатации, а также высоким показателем подъёмной силы.
- Бутылочные гидравлические домкраты имеют наиболее простую конструкцию и высокой жёсткостью соединения в процессе работы. Усилия для подъёма прилагаются минимальные.
- Подкатные домкраты устойчивые, имеют небольшую начальную высоту установки и немалую жёсткость во время работы.
- Домкраты с электроприводом лучше всего проявляют себя в экстремальных условиях, не требуют физических усилий и обладают высокой точностью и устойчивостью.
- Пневматические подъёмные механизмы обеспечивают удобство и надёжность использования благодаря большим опорным поверхностям. Также они выделяются бесшумностью и хорошей скоростью работы, высоким КПД и неприхотливостью.
Удаление грязи: рекомендации
Итак, теперь стоит избавиться от грязи, которая может скапливаться в домкрате гидравлическом. На самом деле это сделать тоже достаточно легко. Для начала нужно обязательно отвернуть головку корпуса. Запорная игла тоже выкручивается. Далее, в рабочую полость следует залить керосин. Это вещество можно сегодня без особых проблем приобрести в любом специализированном магазине. Теперь остается только прокачать домкрат при выкрученной запорной игле. Это позволит устранить и уничтожить все излишки грязи.
После того как все работы полностью завершены, обязательно нужно устранить из рабочей полости весь керосин и залить в нее чистое гидравлическое масло. В результате вся грязь удаляется из домкрата. Теперь можно его снова эксплуатировать на сто процентов возможностей.
