Полиспасты. Назначение и устройство

Система блоков — полиспаст

Полиспаст — система подвижных и неподвижных блоков, соединенных гибкой связью (канаты, цепи) используемая для увеличения силы или скорости подъема грузов. Используется полиспаст в случаях, если необходимо прилагая минимальные усилия поднять или переместить тяжелый груз, обеспечить натяжение и т.п. Простейших полиспаст состоит всего из одного блока и каната, при этом позволяет в два раза снизить тяговое усилие, необходимое для подъема груза.

Обычно в грузоподъемных механизмах применяют силовые полиспасты, позволяющие уменьшить натяжение каната, момент от веса груза на барабане и передаточное число механизма (тали, лебедки). Скоростные полиспасты, позволяющие получить выигрыш в скорости перемещения груза при малых скоростях приводного элемента. Они применяются значительно реже и используются в гидравлических или пневматических подъемниках, погрузчиках, механизмах выдвижения телескопических стрел кранов.

Основной характеристикой полиспаста является кратность. Это отношение числа ветвей гибкого органа, на котором подвешен груз, к числу ветвей наматываемых на барабан (для силовых полиспастов), либо отношение скорости ведущего конца гибкого органа к ведомому (для скоростных полиспастов). Условно говоря, кратность это теоретически рассчитанный коэффициент выигрыша в силе или скорости при использовании полиспаста. Изменение кратности полиспаста происходит путем введения или удаления из системы дополнительных блоков, при этом конец каната при четной кратности крепится на неподвижном элементе конструкции, а при нечетной кратности — на крюковой обойме.

В зависимости от количества ветвей каната, закрепленных на барабане грузоподъемного механизма, можно выделить одинарные (простые) и сдвоенные полиспасты. В одинарных полиспастах, при наматывании или сматывании гибкого элемента вследствие его перемещения вдоль оси барабана, создается нежелательное изменение нагрузки на опоры барабана. Также в случае отсутствия в системе свободных блоков (канат с блока крюковой подвески непосредственно переходит на барабан) происходит перемещение груза не только в вертикальной, но и в горизонтальной плоскости.

Для обеспечения строго вертикального подъема груза применяют сдвоенные полиспасты, (состоящие из двух одинарных), в этом случае на барабане закрепляются оба конца каната. Для обеспечения нормального положения крюковой подвески при неравномерной вытяжке гибкого элемента обоих полиспастов применяют балансир или уравнительные блоки. Такие полиспасты применяют в основном в мостовых и козловых кранах, а также в тяжелых башенных кранах для того, чтобы можно было использовать две стандартные грузовые лебедки вместо одной крупногабаритной большой мощности, а также для получения двух или трех скоростей подъема груза.

В силовых полиспастах при увеличении кратности можно использовать канаты уменьшенного диаметра, и как следствие уменьшить диаметр барабана и блоков, снизить массу и габариты системы в целом. Увеличение кратности позволяет снизить передаточное число редуктора, но одновременно требует большей длины каната и канатоемкости барабана.

Скоростные полиспасты отличаются от силовых тем, что в них рабочая сила, обычно развиваемая гидравлическим или пневматическим цилиндром, прикладывается к подвижной обойме, а груз подвешивается к свободному концу каната или цепи. Выигрыш в скорости при использовании такого полиспаста получается в результате увеличения высоты подъёма груза.

При использовании полиспастов следует учитывать, что используемые в системе элементы не являются абсолютно гибкими телами, а имеют определенную жесткость, поэтому набегающая ветвь не сразу ложится в ручей блока, а сбегающая ветвь не сразу выпрямляется. Это наиболее заметно при использовании стальных канатов.

Кратность

Это основная характеристика, показывающая, во сколько раз полиспаст теоретически увеличивает усилие или скорость. Величина кратности определяется количеством ветвей троса, между которыми распределена нагрузка и может быть чётной или нечётной. В первом случае свободный конец троса закрепляется на неподвижной части грузоподъёмного механизма, а во втором прицепляется к обойме крюка.

Может показаться, что увеличивая число блоков можно бесконечно умножать усилие.

Однако никто не отменял трение, на преодоление которого даже в лучших моделях шкивов тратится не менее 10% усилий. Поэтому если подсчитать реальный выигрыш с учётом трения для полиспаста кратностью 5:1 (5*0,9*0,9*0,9*0,9 = 3,28), результат окажется более скромным. А если вместо блоков использовать карабины (например, в альпинизме), у которых потери на трение значительно больше выигрыш будет ещё скромнее.

Система блоков

Применение подвижного блока даёт двукратный выигрыш в силе, применение неподвижного — позволяет изменить направление прилагаемой силы. На практике используются комбинации подвижных и неподвижных блоков. При этом каждый подвижный блок позволяет вдвое уменьшить прилагаемое усилие или вдвое увеличить скорость перемещения груза. Неподвижные блоки используют для связи подвижных блоков в единую систему. Такая система подвижных и неподвижных блоков называется полиспаст.

Используется полиспаст в случаях, если необходимо прилагая минимальные усилия поднять или переместить тяжелый груз, обеспечить натяжение и т.п. Простейший полиспаст состоит всего из одного блока и каната, при этом позволяет в два раза снизить тяговое усилие, необходимое для подъема груза.

Рисунок 1. Каждый подвижный блок в полиспасте даёт двукратный выигрыш в силе или скорости

Обычно в грузоподъемных механизмах применяют силовые полиспасты, позволяющие уменьшить натяжение каната, момент от веса груза на барабане и передаточное число механизма (тали, лебедки). Скоростные полиспасты, позволяющие получить выигрыш в скорости перемещения груза при малых скоростях приводного элемента, применяются значительно реже. Они используются в гидравлических или пневматических подъемниках, погрузчиках, механизмах выдвижения телескопических стрел кранов.

Основной характеристикой полиспаста является кратность. Это отношение числа ветвей гибкого органа, на котором подвешен груз, к числу ветвей наматываемых на барабан (для силовых полиспастов), либо отношение скорости ведущего конца гибкого органа к ведомому (для скоростных полиспастов). Условно говоря, кратность это теоретически рассчитанный коэффициент выигрыша в силе или скорости при использовании полиспаста. Изменение кратности полиспаста происходит путем введения или удаления из системы дополнительных блоков, при этом конец каната при четной кратности крепится на неподвижном элементе конструкции, а при нечетной кратности — на крюковой обойме.

Рисунок 2. Крепление каната при чётной и нечётной кратности полиспаста

Выигрыш в силе при применении полиспаста с $n$ подвижных и $n$ неподвижных блоков определяется по формуле: $P=2Fn$, где $Р$ — вес груза, $F$ — сила, прилагаемая на входе полиспаста, $n$ — число подвижных блоков.

В зависимости от количества ветвей каната, закрепленных на барабане грузоподъемного механизма, можно выделить одинарные (простые) и сдвоенные полиспасты. В одинарных полиспастах, при наматывании или сматывании гибкого элемента вследствие его перемещения вдоль оси барабана, создается нежелательное изменение нагрузки на опоры барабана. Также в случае отсутствия в системе свободных блоков (канат с блока крюковой подвески непосредственно переходит на барабан) происходит перемещение груза не только в вертикальной, но и в горизонтальной плоскости.

Рисунок 3. Одинарные и сдвоенные полиспасты

Для обеспечения строго вертикального подъема груза применяют сдвоенные полиспасты, (состоящие из двух одинарных), в этом случае на барабане закрепляются оба конца каната. Для обеспечения нормального положения крюковой подвески при неравномерной вытяжке гибкого элемента обоих полиспастов применяют балансир или уравнительные блоки.

Рисунок 4. Способы обеспечения вертикальности подъёма груза

Скоростные полиспасты отличаются от силовых тем, что в них рабочая сила, обычно развиваемая гидравлическим или пневматическим цилиндром, прикладывается к подвижной обойме, а груз подвешивается к свободному концу каната или цепи. Выигрыш в скорости при использовании такого полиспаста получается в результате увеличения высоты подъёма груза.

При использовании полиспастов следует учитывать, что используемые в системе элементы не являются абсолютно гибкими телами, а имеют определенную жесткость, поэтому набегающая ветвь не сразу ложится в ручей блока, а сбегающая ветвь не сразу выпрямляется. Это наиболее заметно при использовании стальных канатов.

Вопрос: почему у подъемных строительных кранов крюк, который переносит груз, закреплен не на конце троса, а на обойме подвижного блока?

Ответ: для обеспечения вертикальности подъёма груза.

ЛПЗ №4. « Расчет полиспаста по заданной массе груза и высоте подъема»

На примере изучить методику определения полиспаста по заданной массе груза и высоте подъёма. Учебник. Барсов И.П «Строительные машины и оборудование», стр. 49-51.(определение расчета).

Схема канатных полиспастов а – двукратный полиспаст; б, в, г, д – трех-, четырех-, пяти- и шестикратный полиспасты; 1 – 6 – ветви полиспаста; 7 – барабан лебедки

Полиспастом называют систему, состоящую из нескольких подвижных и неподвижных блоков и каната, последовательно огибающего все блоки. Один конец полиспаста — закрепляется на обойме подвижных или неподвижных блоков, а другой — на барабане лебедки.

В грузоподъемных кранах полиспасты применяют в механизме подъема груза. Полиспасты обеспечивают определение силы тяжести груза на несколько ветвей каната, что позволяет применять канаты меньшего диаметра и, следовательно, более эластичные, а также являются составной частью кинематической цепи с определенным передаточным числом.

Сила тяжести груза Q, подвешенного к обойме подвижного блока, распределяется на все работе ветви т каната. Каждая ветвь в статическом положении будет нагружена силой

Sk = Q/ т.

При работе полиспаста зависимость между тяговым усилием Sк на сбегающей ветви каната и подъемной силой полиспаста Q (вес груза+вес подвижных блоков с крюком) приближенно выражается формулой:

Так как натяжение отдельных ветвей полиспаста неодинаково, фактическая величина общего КПД несколько отличается от вычисленной по приближенной формуле. Более точно КПД полиспаста, у которого свободная ветвь каната сбегает с неподвижного блока, следует определять по формуле:

Если между полиспастом и барабаном лебедки находится несколько отклоняющих блоков, усилие натяжения каната рассчитывают с учетом КПД полиспаста и отклоняющих блоков по формуле

где Q — вес поднимаемого груза; q — вес подвижных блоков; т — число рабочих ветвей полиспаста; — общий КПД полиспаста;

— КПД одного отклоняющего блока; z — число отклоняющихблоков (кроме блоков полиспаста).

Занятие № 16.

poznayka.org

Устройство полиспаста и условия его работы

Основная область применения полиспастов – стреловые механизмы кранов. Всё многообразие полиспастов может быть сведено к двум требованиям: либо увеличить силу (силовые полиспасты), либо поднять скорость (скоростные полиспасты). В подъёмных кранах чаще используются первые, а подъёмниках – вторые. Таким образом, схемы скоростных и силовых полиспастов взаимно обратные.

В состав полиспаста входят следующие составляющие:

Блоки с неподвижными осями Блоки с подвижными осями. Обводные блоки. Обводочные барабаны.

Все вышеперечисленные элементы располагаются преимущественно в вертикальной компоновке, причём место размещения барабана зависит от наличия обводных блоков: сверху, если такие блоки отсутствуют, и снизу – если присутствуют.

Количество блоков с неподвижными осями всегда на один меньше, чем с подвижными. При этом общее количество блоков определяет (для силовых полиспастов) кратность увеличения суммарного усилия на механизме. Количество обводных блоков определяется размерами узла: с увеличением числа таких блоков усилие также увеличивается.

Силовые полиспасты, назначение и устройство которых характеризуется несколькими параметрами, важнейшим из которых является нагрузка, развиваемая в подъёмном механизме. Она увеличивается с увеличением расчётной грузоподъёмности крана, кратности устройства (количества ветвей каната, на которых подвешен груз) и КПД блока. КПД учитывает потери на трение в осевых опорах, а также потери, определяемые жёсткостью каната или цепи.

Полиспастов может быть несколько, тогда суммарная нагрузка на блок пропорционально уменьшается. Одинарные полиспасты конструктивно проще, но и наименее эффективны. В них один конец неподвижно закрепляется на неподвижном элементе, а второй – на барабане. При этом угол отклонения весьма ограничен из-за опасности схода каната с блока. Наличие обводного блока существенно улучшает условия работы механизма: нагрузка становится симметричной, что снижает износ каната, и увеличивает допустимую скорость вращения блоков. Устойчивость действия полиспаста зависит также от расстояния между обводным и основными блоками. С увеличением этого параметра надёжность полиспаста как функционального узла возрастает, хотя одновременно увеличивается (из-за наличия соединительной оси) и его сложность. Другими схемами полиспастов, применяемых на практике, являются:

  • Сдвоенные трёхкратные, когда в схеме присутствует три рабочих блока и два обводных;
  • Сдвоенные трёхкратные, снабжённые уравнительной траверсой. Вариант используется в грузоподъёмной технике, которая эксплуатируется в тяжёлых и особо тяжёлых условиях.

https://youtube.com/watch?v=nbbklUjHmxQ%3F

Назначение и применение полиспаста

Грузоподъемные механизмы конструктивно отталкиваются от правила рычага и силы трения, чтобы увеличить силу или скорость подъема объекта. Два ключевых элемента устройства полиспаста составляют основу работы данного механизма:

  • Неподвижный шкив является элементом, который прикрепляется к технике или иному крепкому статичному элементу. Он выполняет функцию распределения давления между элементами конструкции.
  • Подвижный шкив, присоединяясь к грузу при помощи оснащенного крюка, должен выдержать максимально возможное давление и поддержать работоспособность механизма.

Тросы соединяют элементы конструкции. Неподвижный шкив состоит из роликов, по каждому из которых проводится цепь или канат, что позволяет сократить давление на каждый ролик путем увеличения количества рабочих ветвей, таким образом для подъема тяжелого груза нужно рассчитать и организовать подходящее количество роликов.

  • Полиспаст на кране подъемном используется с усиленными силовыми показателями, его также применяют на такелажных приспособлениях, на малых судах. Подвесные конструкции, в которых натягиваются подвесные силовые линии, машины, переправы, перила, подъемные конструкции в спорте уже много лет практикуют использование полиспастов для облегчения работы.
  • Полиспасты с усиленными скоростными показателями применяются гидравлических и пневматических системах подъема.
  • Когда нужно поднять или спустить тяжелые объекты необходим механизм, который способен поддержать постоянное давление на опорах мостового, козлового и консольного кранов, активно применяется сдвоенный грузоподъемный механизм.

Одной из главных характеристик подобного механизма по праву считается его кратность. Данная характеристика этого устройства рассчитывается следующим образом:

  • скорость, с которой движется подвижная ветвь механизма ÷ скорость, с которой поднимается груз;
  • число ветвей троса с подвешенным грузом ÷ число ветвей троса, присоединенных к барабану.

При подобном расчете мы определяем мы можем определить коэффициент выигранной силы или скорости по итогу использования данного механизма. Изменить кратность полиспаста можно, добавляя или удаляя дополнительные шкивы системы, соблюдая следующие условия:

  • Если дополнительные шкивы суммарно составили нечетное количество, их нужно прикрепить конец троса на неподвижном шкиве.
  • Если дополнительные шкива суммарно составили четное количество, их нужно прикрепить конец троса на крюковую обойму.

Назначение и применение полиспаста

В современном строительстве полиспасты применяются очень широко. Крюки крана сложной конструкции со щеками сразу рассчитаны на них.

Конструкция полиспаста может быть заблокирована, если в ней нет необходимости. Применение полиспаста как самостоятельного ГПМ ограничено только одним фактором — отсутствие тормоза, жизненно необходимого в грузоподъемных машинах.

Множество специализированных фирм занимается продажей полиспастов. Прежде чем купить полиспаст убедитесь в правильности подобранных характеристик под ваши нужды и если возникают сомнения — обратитесь к профессионалам.

Тема: Краны

Принцип работы полиспаста

По сути, полиспаст является системой рычагов, роль которых выполняют части каната, находящиеся между блоками. Как известно, закон рычага гласит что, выигрывая в силе, проигрываешь в расстоянии, а значит, и в скорости, и наоборот. Значит, для перемещения груза на 1 метр механизмом с двойным выигрышем придётся выбрать 2 метра каната, то есть потратить в 2 раза больше времени. Прилагаемое усилие будет в 2 раза меньше массы груза, однако, количество затраченной энергии не изменится.

Точно так же подсчитывается выигрыш по расстоянию, если точки крепления полиспаста и груза поменять местами.

Эксплуатационные характеристики полиспастов и их выбор

На эффективность, которой обладают полиспасты, на их назначение и устройство в конкретном механизме влияние оказывают следующие факторы:

Грузоподъёмность основного механизма, в составе которого работают данные узлы. Количество обводных блоков: с ростом их числа потери на трение возрастают. Углы отклонения канатов от средней плоскости барабана. Диаметры блоков. Диаметр каната/высота цепи. Материал каната. Характер опор (в подшипниках качения или скольжения). Условия смазки всех осей полиспаста. Скорость вращения блоков или перемещения тяговых канатов (в зависимости от назначения устройства).

Наибольшие потери в полиспастах связаны с условиями трения. В частности, КПД рассматриваемых механизмов, которые работают в подшипниках скольжения, в зависимости от условий их эксплуатации, составляет:

  • При неудовлетворительной смазке и при повышенных температурах — 0,94…0,54;
  • При редкой смазке – 0,95…0,60;
  • При периодической смазке — 0,96…0,67;
  • При автоматической смазке – 0,97…0,74.

Меньшие значения соответствуют полиспастам с максимально возможной кратностью. Потери на трение для узлов, которые работают в подшипниках качения, гораздо ниже, и составляют:

  • При недостаточной смазке и высоких температурах эксплуатации – 0,99…0,83;
  • При нормальных рабочих температурах и смазке – 1,0…0,92.

Таким образом, применяя современные антифрикционные покрытия контактной поверхности блоков, можно практически исключать потери на трение.

Углы отклонения каната, располагающегося на блоке/блоках полиспаста, определяют не только износ канатов и блоков, но и безопасность производственного персонала грузоподъёмного устройства. Объясняется это тем, что при превышении допустимых показателей сход каната с блока чреват производственной аварией. На данный параметр влияют материал канатов, профиль канавки барабана, а также направление навивки. Материалами канатов чаще всего служат типы ТЛК-О по ГОСТ 3079, ЛК-Р по ГОСТ 2688 и ТК по ГОСТ 3071. Третий тип имеет наименьшую жёсткость (не более 1,7), что положительно сказывается на предельно допустимом угле отклонения каната на полиспасте. Соответственно для канатов двух первых типов жёсткость достигает 2.

Нормальными углами отклонения от оси полиспаста считаются углы 7,5…2,50 (меньшие значения принимаются для максимальных соотношений диаметра блока к диаметру каната). Вообще при проектировании данных устройств это соотношение всегда стараются выбирать в диапазоне значений 12…40. Допустимый угол отклонения канатов из маложёстких материалов меньше: до 6,5…20.

ГОСТ допускает увеличение предельного отклонения, по сравнению с рекомендуемым не более, чем на 10…20% (зависит от режима работы грузоподъёмной техники). На уравнительном блоке допустимые углы отклонения могут увеличиваться, но не более, чем в 1,5 раза.

Для снижения углов отклонения на барабанах полиспастов изготавливают профильные канавки, причём угол их направления зависит от направления навивки. Поэтому барабаны в механизмах современной конструкции всегда выполняют с крестовым профилем, пригодным под оба типа навивки.

https://youtube.com/watch?v=OVVkLuirvQg%3F

Запасовка – изучаем самые популярные схемы

Данная технологическая операция предназначена для изменения расстояния между блоками, а также для изменения положения указанных блоков. Необходимость запасовки обусловлена изменением высоты или скорости подъема предметов посредством установки конкретной схемы прохождения веревки по блокам и роликам механизма.

Используемая схема во многом зависит от типа грузоподъемного прибора. Запасовка для лебедок проводится только с целью изменения длины вылета стрелы. Выполняется же она путем изменения взаимного расположения направляющих блоков. Очень часто такую операцию проводят в грузовых кранах, где она требуется для предотвращения такого эффекта, как криволинейность перемещения тяжестей.

Запасовка полиспаста

Запасовки, в зависимости от используемых схем, подразделяются на следующие категории:

  • Однократная. Такой тип нашел применение в грузоподъемных кранах стрелкового типа, где крюк необходимо подвести на одной веревке каната. После этого требуется последовательно проводить статические блоки. В финальной стадии крюк наматывается на барабан. Как показывает практика, данный тип запасовки является самым неэффективным.
  • Двухкратная. Этот тип применяется в кранах, которые оборудованы балочной и подъемной стрелой. В этом случае требуется неподвижные блоки установить на головке стрелы, тогда как на грузовой лебедке крепится другой конец веревки.
  • Четырехкратная. Востребована среди полиспастов, которые используются для поднятия предметов огромной массы. Обычно применяют одну из схем запасовки, которые были описаны ранее, с той лишь разницей, что они используются отдельно для каждого блока крюковой подвески.

Расчет полиспаста

Для сгибания и разгибания каната к его сбегающей ветви необходимо приложить дополнительную силу W, которая зависит от размеров и конструкции каната и блока, а также от натяжения каната. Ее можно определить из уравнения моментов сил относительно оси блока без учета сил трения в опоре блока:

где R = D/2 — радиус ручья блока; q — коэффициент жесткости (его значение определяют экспериментально). Уравнение моментов всех действующих сил относительно оси блока (рис. 1, а) имеет вид:

где N — нагрузка на ось блока, равная геометрической сумме сил Sнаб и Sсбег; do — диаметр оси блока; f — коэффициент трения в опоре блока.

При определении величины N с некоторым допущением можно принять Sнаб≈Sсбег и тогда при угле обхвата блока канатом 2α:

Подставив это соотношение в выше приведенное уравнение моментов, получим:

КПД блока

Коэффициент полезного действия блока (КПД блока) — это отношение полезной работы Sнабh при подъеме груза весом Gгр на высоту h к полной работе, совершенной при этом силой Sсбег на том же пути h с учетом преодоления потерь на трение и жесткости каната.

КПД неподвижного блока

Поэтому для неподвижного блока, у которого перемещение набегающей и сбегающей ветвей каната одинаково, КПД неподвижного блока выражается формулой:

Анализ этой формулы показывает, что чем больше угол обхвата блока канатом и чем больше жесткость каната и трение в опоре блока, тем меньше значение КПД блока и тем больше дополнительная сила, которую необходимо приложить к канату, чтобы обеспечить равномерное движение груза. На КПД блока наиболее существенное влияние оказывают потери на трение в опоре блока, зависящие от конструкции и состояния опоры, поэтому при практических расчетах с достаточной степенью точности КПД блока принимают независящим от диаметра и конструкции каната, от размеров блока и от угла обхвата его канатом. Для блоков с опорой на подшипниках скольжения η = 0,95÷0,96; для блоков на подшипниках качения η = 0,97÷0,98. Меньшие значения принимают для блоков, работающих при повышенной температуре или в запыленной или загазованной среде. Тогда натяжение ветви тягового органа, набегающей на блок:

При обегании канатом неподвижного блока скорости движения набегающей и сбегающей ветви равны между собой (рис. 1, в). Если же набегающая ветвь каната со скоростью υ1 (рис. 1, г) набегает на подвижный блок, ось которого перемещается со скоростью υо, то скорость сбегающей ветви каната равна υ1 + 2υо.

Силовой полиспаст

Рис. 2

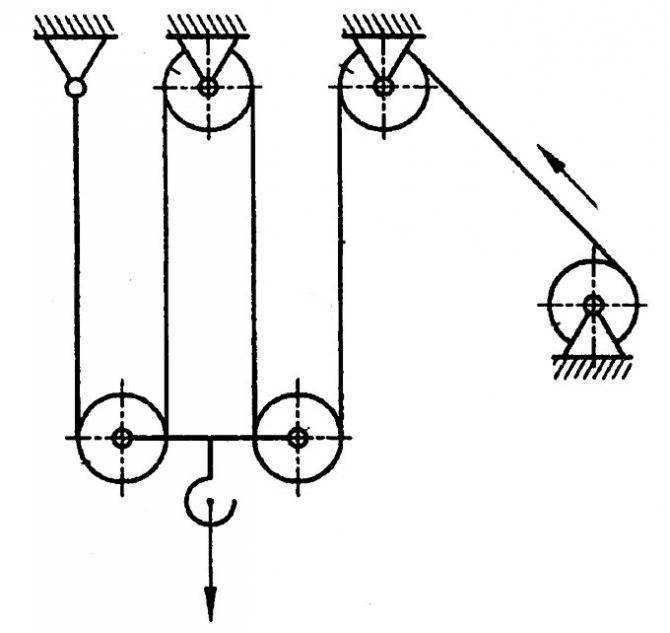

Развернутая схема обегания канатом блоков одинарного (простого) силового полиспаста приведена на рисунке 2. Если пренебречь сопротивлением в полиспасте, то есть когда система является неподвижной, сила в любой точке каната полиспаста:

где Gгр — вес груза; a — число перерезов каната, на которых подвешен груз (в сечении К-К на рис. 2); для одинарного полиспаста это число называется кратность полиспаста.

При подъеме или опускании груза, если учитывать силы сопротивления от жесткости каната и от трения в опорах блоков, натяжение отдельных ветвей каната различно. Обозначим через S1 натяжение ветви каната, идущей на обводной блок А1, S2 — натяжение следующей ветви и т. д. В общем случае при кратности полиспаста а натяжение последней неподвижно закрепленной ветви каната равно Sа. Отсюда следует равенство:

Если ветви каната в полиспасте расположены под углом к направлению силы тяжести, то надо брать проекции сил натяжения на вертикальную ось.

Соотношение между натяжениями отдельных ветвей каната при подъеме груза:

где η — КПД блока.

Используя эти соотношения, получаем:

Вычислив сумму геометрической прогрессии (выражение в скобках), определим соотношение между весом груза Gгр и натяжением каната S1 при параллельном расположении ветвей полиспаста без учета динамических нагрузок:

Натяжение Sбар каната, подводимого к барабану Б (рис. 2), больше натяжения S1, поскольку необходимо преодолевать сопротивление в обводных блоках А1, А2, А3. Если число обводных блоков равно t, максимальное натяжение каната при подъеме груза:

При опускании груза максимальное натяжение Sа будет в последней ветви, оно равно:

КПД полиспаста

КПД полиспаста, имеющего кратность а, в целом определяется как отношение полезной работы при подъеме груза Gгр на высоту h к затраченной при этом работе Sбарah, то есть:

При этом максимальное натяжение в системе полиспаста при подъеме груза может быть определено по зависимости:

Кратность полиспаста

Следует отметить, что расчет полиспаста играет очень важную роль. Ведь механизм работает далеко не в идеальных условиях. На него воздействуют силы трения, возникающие при перемещении троса по шкиву. Также силы трения возникают при вращении ролика, независимо от того, какие подшипники в нем используются.

Для определения силы натяжения применяемой веревки без учета потерь на трение необходимо вес груза поделить на кратность полиспаста. Под ней следует понимать количество нитей каната, удерживающих груз. Также не следует пренебрегать трением. От него также зависит эффективность функционирования полиспаста.

Снизить его можно, используя блоки и канаты высокого качества, а также посредством качественного исполнения, исключающего ненужные перехлесты и перегибы.

На сегодняшний день схемы полиспастов изучаются даже в школьном курсе физики. С их помощью изготовить эту конструкцию не составит большого труда. Также необходимо приобрести следующие элементы:

  • фитинг;
  • канат;
  • лебедку.

Устройство

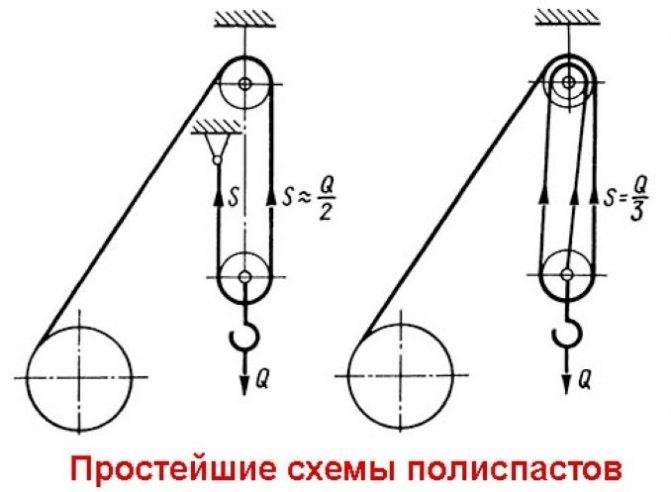

Таким образом, мы видим схему простейшего устройства полиспаста:

  • Схема полиспаста слева отображает фиксацию одного конца каната/цепи на неподвижном шкивы, а второго — на барабане привода.
  • Схема справа отображает фиксацию троса/цепи на тяговом механизме, а также на оси подвижного элемента.

Более продвинутые системы полиспаста состоят из трех и более подвижных и неподвижных частей, которые затягиваются канатом при определенной последовательности. Усложненная схема полиспаста выглядит следующим образом:

Работает полиспаст при помощи двух неподвижных шкивов, которые закреплены на поверхности, и два — подвижных. Два его шкива неподвижно закреплены к поверхности, другие — движутся. Подобная схема примерно в четыре раза сокращает давление, оказываемое на привод при тяговом усилии на трос. Точность этой примерно разницы составляет 93-97%, изменяясь в зависимости от качества использованных элементов и точности исполнения конструктивных решений.

Если потребуются определить точный КПД действия полиспаста или рассчитать схему подъема сложного механизма, нужно обратиться к точным формулам. К тому же, без них нельзя обойтись из-за того, что создать идеальные условия в обычной жизни практически невозможно и потому что на конструкцию также действует сила трения, которая создается при движении шкивов по канату/цепи в процессе вращения ролика вне зависимости от используемых подшипников. К негативным факторам дополнительно относится отсутствие на стройплощадке и в комплекте стройтехники гибкого и податливого каната

Жесткость стальных тросов и цепей вынуждает прикладывать дополнительные усилия для перемещения груза, что также важно учитывать

Существует уравнение моментов сил для полиспастов:

Элементы формулы расшифровываются подобным образом:

  • Sс– сила движения сбегающего веревки/цепи.
  • Sн – сила движения набегающего веревки/цепи.
  • q*Sн– усилие, которое нужно приложить для сгибания или разгибания веревки/цепи с учетом жесткости этого каната равному q.
  • N*f – сила трения, учитывая коэффициент трения в блоке равному f.

Если необходимо определить момент, все силы нужно умножить на плечо, которое равняется радиусу шкива R. Сила, с которой набегает и сбегает веревка/цепь образуется, когда нити веревки/цепи начинают взаимодействовать и создают трение. Учитывая тот факт, что усилие, которое нужно приложить для сгибания или разгибания веревки/цепи оказывается ниже вышеперечисленных, регулярно пренебрегают расчетом воздействия на ось блока: Это уравнение расшифровывается следующим образом: N – уровень воздействия на ось блока. Sн – сила движения набегающего веревки/цепи (можно использовать значение принимается примерно равным Sс). sin(a) – градус угла. с которым отклоняется веревка/цепь от оси.

Далее получаем формулу расчета КПД блока полиспаста:

Как производить расчеты для полиспаста ↑

Несмотря на то что теоретически конструкция полиспаста предельно простая, на практике не всегда ясно, как поднять груз с помощью блоков. Как понять, какая кратность понадобится, как выяснить КПД подъемника и каждого блока в отдельности. Для того чтобы найти ответы на эти вопросы, нужно выполнить расчеты.

Расчет отдельного блока ↑

Расчет полиспаста нужно выполнять из-за того, что условия работы далеки от идеальных. На механизм действуют силы трения в результате движения троса по шкиву, в результате вращения самого ролика, какие бы подшипники ни применялись.

Кроме того, на стройплощадке и в составе строительной техники редко применяется гибкая и податливая веревка. Стальной канат или цепь обладают гораздо большей жесткостью. Так как для сгибания такого троса при набегании на блок требуется дополнительное усилие, его тоже нужно обязательно учитывать.

Для расчета выводят уравнение моментов для шкива относительно оси:

SсбегR = SнабегR + q SнабегR + Nfr (1)

В формуле 1 показаны моменты таких сил:

  • Sсбег – усилие со стороны сбегающего каната;
  • Sнабег – усилие со стороны набегающего каната;
  • q Sнабег – усилие, для сгибания/разгибания каната с учетом его жесткости q;
  • Nf – сила трения в блоке, с учетом коэффициента трения f.

Для определения момента все силы умножаются на плечо – радиус блока R или радиус втулки r.

Сила набегающего и сбегающего троса возникает в результате взаимодействия и трения нитей каната. Поскольку сила для сгибания/разгибания троса существенно меньше остальных, вычисляя воздействие на ось блока, этим значением часто пренебрегают:

N = 2 Sнабег×sinα (2)

В этом уравнении:

  • N – воздействие на ось шкива;
  • Sнабег – усилие со стороны набегающего каната (принимается примерно равным Sсбег;
  • α – угол отклонения от оси.

Блок полиспаста

Расчет полезного действия блока ↑

Как известно, КПД – коэффициент полезного действия, то есть насколько результативна была выполненная работа. Его рассчитывают, как отношение выполненной и затраченной работ. В случае с блоком полиспаста применяется формула:

ηб = Sнабег/ Sсбег = 1/(1 + q + 2fsinα×d/D) (3)

В уравнении:

  • 3 ηб – КПД блока;
  • d и D – соответственно, диаметр втулки и самого шкива;
  • q – коэффициент жесткости гибкой связи (каната);
  • f – коэффициент трения;
  • α – угол отклонения от оси.

Из этой формулы видно, что на КПД влияет строение блока (посредством коэффициента f), его размер (через отношение d/D) и материал каната (коэф. q). Максимальное значение КПД можно получить, используя втулки из бронзы и подшипники качения (до 98%). Подшипники скольжения дадут до 96% коэффициент полезного действия.

На схеме изображены все силы S на разных ветвях каната

Как высчитать КПД всей системы ↑

Подъемный механизм состоит из нескольких блоков. Суммарный КПД полиспаста не равен арифметической сумме всех отдельных составляющих. Для вычисления используют куда более сложную формулу, а точнее – систему уравнений, где все силы выражаются через значение первичной S0 и КПД механизма:

  • S1=ηп S0;
  • S2=(ηп)2 S0; (4)
  • S3=(ηп)3 S0;

….

Sn=(ηп)n S0.

КПД полиспаста при разной кратности

Поскольку значение КПД всегда меньше 1, с каждым новым блоком и уравнением в системе значение Sn будет стремительно уменьшаться. Суммарный КПД полиспаста будет зависеть не только от ηб, но и от количества этих блоков – кратности системы. По таблице можно найти ηп для систем с разным количеством блоков при разных значениях КПД каждого.
