Радиально-сверлильный станок 2Л53У

Описание электросхемы радиально-сверлильного станка 2Е52

Напряжение к силовой цепи и к цепи управления подается при включении рычага автоматического выключателя А (рис.10). При этом включается трансформатор управления и освещения ТУ0.

Переключатель управления двигателем находится в нейтральном положении, т.е. все контакты КПС, КПВ, КПН разомкнуты.

Траверса зажата и находится на средней высоте колонны. В этом положении НЗ контакты ПВВ и ПВН путевых выключателей замкнуты.

При повороте рукоятки управления 4 (си. рис.3) по пазу I вверх замыкается контакт КПС (2-11), а переходный контакт КПВ (2-1) включается и отключается. В это время включается катушка KB реверсивного пускателя НО блок-контактом KB (2-1) переходит на самопитание и главными НО контактами KB включает электродвигатель.

Отключение двигателя производится переводом рукоятки в нейтральное положение.

Реверсирование двигателя осуществляется поворотом рукоятки вниз. В этом случае замыкается контакт переключателя КПН и включается катушка пускателя КН.

Быстрое перемещение траверсы производится поворотом рукоятки управления по пазу II при разжатом положении рукава на колонне.

Перемещение траверсы вверх и вниз ограничивается путевыми выключателями ПВВ и ПВН, которые при размыкании HЗ контактов в цепи катушек пускателя отключают двигатель.

Лампа местного освещения включается выключателем ВО.

Расположение составных частей радиально-сверлильного станка 2Н55

Спецификация составных частей сверлильного станка 2Н55

  1. Плита, цоколь, колонна – 11 (номер узла)
  2. Охлаждение – 12
  3. Рукав и зажим – 21
  4. Механизм подъема сверлильной головки – 31
  5. Механизм гидрозажима – 32

Спецификация составных частей сверлильной головки СГ-50Н, СГ-350Н

  1. Фрикционная муфта – 15
  2. Коробка скоростей – 16
  3. Коробка подач – 17
  4. Вал червяка – 25
  5. Механизм включения подач – 26
  6. Зажим сверлильной головки – 36
  7. Противовес – 37
  8. Гидропреселектор – 45
  9. Привод гидропреселектора – 46
  10. Гидрооборудование – 47
  11. Управление фрикционной муфтой – 48
  12. Управление набором скоростей и подач – 49
  13. Шпиндель –
  14. Электрооборудование – 93
  15. Электропульт – 95
  16. Электрошкаф – 96
  17. Вводная панель – 97

Общая компоновка станка 2н55

Основанием станка является фундаментная плита, на которой неподвижно закреплен цоколь. В цоколе на подшипниках монтируется вращающаяся колонна, выполненная из стальной трубы. Рукав станка со сверлильной головкой размещен на колонне и перемещается по ней с помощью механизма подъема, смонтированного в корпусе на верхнем торце колонны. В этом же корпусе расположено гидромеханическое устройство для зажима колонны и токоподводящее устройство для питания поворотных и подвижных частей станка. Механизм подъема связан с рукавом ходовым винтом.

Сверлильная головка выполнена в виде отдельного силового агрегата и заключает в себе узлы: коробки скоростей и подач, механизм подачи, шпиндель с противовесом и др. Она перемещается вручную по направляющим рукава. В нужном положении головка фиксируется установленным на ней механизмом зажима.

В фундаментной плите выполнен бак и насосная установка для подачи охлаждающей жидкости к инструменту. На плите устанавливается стол для обработки на нем деталей небольшого размера.

Все органы управления станка сосредоточены на сверлильной головке. На панели цоколя размещены кнопки вводного выключателя, подключающего, станок к внешней электросети, и кнопки управления насосом охлаждения. Для освещения рабочей зоны в нижней части сверлильной головки, за шпинделем, установлена люминесцентная лампа.

Электроаппаратура смонтирована в нише, которая расположена с обратной стороны рукава.

Привод

Главный механизм обеспечения скорости вращения, ее переключение в процессе сверлильной деятельности и работу коробки скоростей характеризуется одной особенностью. Осуществив разборку коробки скоростей сверлильного станка  2К52, паспорт которой включает собственный электропривод, можно сказать о наличии нескольких подобных механизмов.

Допускается установка 3х электрических двигателей согласно руководству по эксплуатации  2К52и другим нормативным документам. Мощность основного привода составляет 1,5 кВт.

В руководстве указывается масса установки – 1250 кг., также отображается полная расшифровка названия станка.

Кинематическая схема строится на четырех цепях, первой из которых является цепь вращения основного шпинделя. Осуществляя разборку установки можно заметить, нагрузка при вращении шпинделя равномерно распределяется по коробке скоростей, приводному валу типа У.

Кинематическая схема станка 2К52

Составляющими кинетической схемы также являются:

  1. Цепь осуществления подач.
  2. Цепь вертикального смещения основного рукава.
  3. Цепь осуществления зажима колоны.

В процессе сборки конструкторы оснастили установку  2К52 максимальным набором дополнительных модулей. Расширенная функциональность позволяет увеличить точность всех операций, появляется также возможность работы со сложными заготовками, ускоряется производительность.

В итоге, машина для сверления  2К52 обладает подходящими для выполнения многих работ параметрами, регулировка которых позволяет добиться достаточно высокой точности. Каждая рабочая операция производится без сложных манипуляций, что под силу выполнить даже работнику с минимальной квалификацией. Получаемые отверстия всегда имеют правильную форму.

Сверлильная головка

Во время изготовления корпуса применяли чугун, который стоек к вибрационной нагрузке и не подвергается действию большой влажности. В середине расположена система переключения частот вращения шпинделя или подачи

Для важного увеличения служебного срока конструкции соприкасающиеся детали смазывают специализированной суспензией. Для этого на корпусе устанавливают насос смазки, привод основного движения или тормоз шпинделя

Управление коробкой передач проходит через установленные с наружной стороны рукояти. Во время изготовления зубчатых колес применяют легированную сталь, которая имеет очень высокую устойчивость к износу.

Технические характеристики

  • Диаметр сверления в стали 45 по ГОСТ 1050-38 , мм 32
  • Диаметр сверления в чугуне СЧ по ГОСТ 1412-89, мм 40
  • Расстояние от оси шпинделя до направляющей колонны (вылет), мм 1000
  • Масса 2Л53У инструмента, кг, max 5
  • Перемещение шпинделя, мм max 325
  • Перемещение сверлильной головки по рукаву, мм, max 710
  • Max вертикальное перемещение рукава по колонне, мм 6251
  • Угол max поворота рукава вокруг оси колонны, град. 330
  • Пределы частоты вращения шпинделя, мин-1 35,5 — 1400
  • Число ступеней вращения шпинделя 8
  • Число ступеней рабочих подач 6
  • Габаритные размеры, мм ДхШхВ, мм 2500x1070x2840
  • Вес, кг 3500

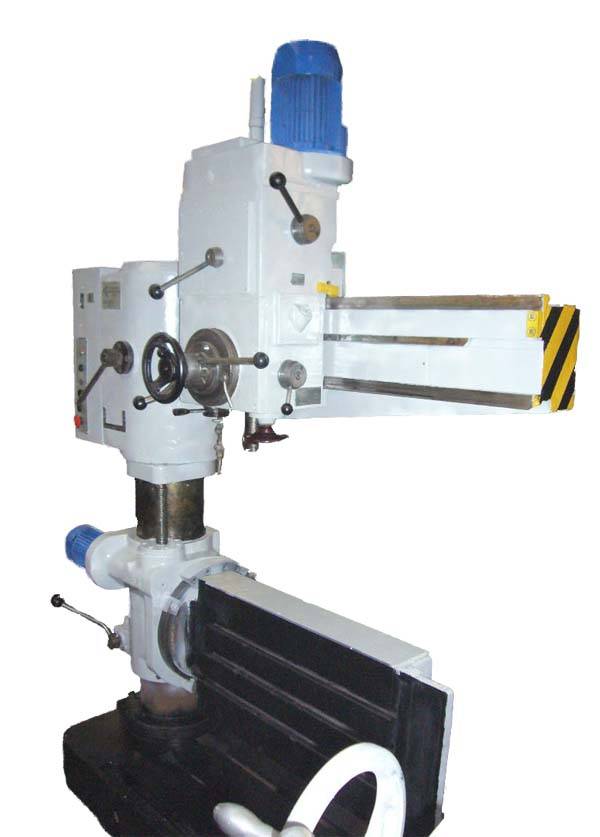

Облегченный радиально-сверлильный станок 2Л53У используется при единичном, мелкосерийном и серийном производстве. Оборудование активно применяют на небольших заготовительных предприятиях, цехах и заводах. Механизм способен выполнять такие технологические операции, как:

  • зенкование;
  • сверление;
  • рассверливание;
  • нарезание резьбы;
  • развертывания;
  • подрезка плоскостей резцом.

Перед тем, как приобретать станок 2Л53У, стоит подготовить бетонную основу под установку оборудования. Высота слоя должна быть не менее 40 см.

Основные части и узлы станка:

  • чугунный рабочий стол, обладающий поворотной конструкцией, который может проворачиваться вокруг оси на +90 и -80 градусов вручную;
  • система подачи охлаждающей жидкости (СОЖ);
  • устройство переключения подач;
  • сверлильная головка, в корпусе которой, имеется коробка скоростей и коробка подач, устройство для переключения подачи и органы управления;
  • электрооборудование, проводка и электрошкаф;
  • бочка на которой крепится поворотный стол, осуществляющий движение по вертикали и вокруг колонны на 360 градусов;
  • элементы управления;
  • механизм перемещения и зажима сверлильной головки.
  • рукав, на котором находится механизм сверлильной головки;
  • фундаментная плита, на которой расположена вертикальная чугунная колонна.

Чтобы предотвратить обрыв электропроводов, поворот рукава относительно колонны притеснен жесткими упорами. Передвижение бочки по колонне возможно за счет надежного соединения винта с кронштейном. Для предотвращения перегрева рабочего инструмента и быстрого износа оснастки, в конструкцию 2Л53У вмонтирована СОЖ, которая подает жидкость с помощью насоса охлаждения.

Чтобы переключить скорость и подачу, оператору необходимо воздействовать на рукоятку, которая находится справа на сверлильной головке. Предохранительная муфта расположена таким образом, что специалист может без демонтажа узлов произвести нужную регулировку.

Промышленное станочное устройство 2Л53У оборудовано тремя электродвигателями, а именно:

  • для подачи охладительной жидкости в рабочую зону – 0,125 кВт;
  • привод стола – 0,56 кВт;
  • привод шпинделя – 2,2 кВт.

Станок 2Л53У надежно защищен от перегрузок и коротких замыканий с помощью предохранителя и теплового реле. Самовольное передвижение стола не допускается блокированной рукояткой отжима и конечным выключателем. Помимо этого, имеется специальное устройство торможения, которое управляется электромагнитом. Чтобы сработал пружинный тормоз, следует установить рукоятку в нейтральное положение, что приводит к автоматическому отключению электромагнита. Срабатывание тормозной системы в автоматическом режиме также происходит при умышленных или случайных отключениях электросети.

Радиально-сверлильный станок 2Л53У позволяет оператору выполнять обработку разного уровня сложности. Это возможно за счет широкого диапазона чисел оборотов и подач шпинделя. Большим преимуществом является то, что специалист, работая за станком, прилагает минимум физических усилий при меньших радиусах сверления, что позволяет увеличить эффективность рабочего процесса. Все виды технологических операций выполняются строго с международными стандартами качества.

Для усовершенствования механизма, в конструкцию монтируется:

  • защитный экран для области сверления и резания;
  • система воздушного охлаждения рабочей оснастки;
  • поворотная или стандартная тумба.

Данная модель станка считается незаменимой, если на предприятии постоянно требуется обрабатывать металлические детали. Оборудование довольно простое в использовании и вполне может выступать самостоятельной производственной единицей.
