Устройство патрона
Все модели, включая Зубр, Интерскол, Калибр, Deko, Dewalt (Деволт), имеют однообразную конструкцию, а используемые патроны могут отличаться. Классический патрон представляет собой полый металлический цилиндр. На нем стоит кольцо с регулировочной гильзой, которая устанавливается прямо на вал. На патроне есть внутренняя резьба или специальный конус, предназначенные для фиксации на вал.
Конструкция патрона
По конструкции патроны бывают:
- быстрозажимные (БЗП);
- самозажимные;
- зубчато-венцовые (ключевые).
Быстрозажимной патрон устроен просто. На стальном шпинделе находится стальная гильза, поверхность которой рифленая, поэтому ее удобно удерживать. Для затягивания не нужно иметь специальный ключ. Устройство патрона данной категории подразумевает постепенное ослабление зажима.
Быстро зажимной вариант – износоустойчивый и надежный, пользоваться им более безопасно. Но если его активно эксплуатировать, то он со временем станет негодным. Кулачки, которые удерживают сверло срабатываются. Насадки, имеющие круглую хвостовую часть большого диаметра, проворачиваются, трудно затягиваются. Такое изделие требует замены. Единственный минус изделия этого типа – более высокая стоимость, если сравнивать с ценой ключевых гильз.
Ключевой патрон считают более надежным. Закрепление происходит с применением ключа. В нем сверло держится прочно. Его часто используют в профессиональных электроприборах, потому что он подходит для тяжелых насадок с большим диаметром.
Самозажимной патрон – технически совершенный тип изделия, не нуждается в специальном ключе. Чтобы его затянуть не нужно прилагать усилий. Надо просто немного повернуть и закрутить подвижную муфту. На некоторых шуруповертах применяют патроны с одной поворотной муфтой, на других – с двумя. Последний вариант удобен в том случае, если предстоит часто менять рабочие насадки. К примеру, когда нужно вначале сверлить, а потом закручивать саморезы, тут необходимо быстро убирать и заменять сверло на биту, и наоборот.
Изделия с одной муфтой подходят устройствам с блокираторами. В них блокиратор выступает как вторая муфта. Установить деталь можно одной рукой. При отсутствии блокиратора применяют патроны с двумя муфтами. Здесь устанавливают двумя руками.
Есть специальный патрон под биты – бит-патрон. В основном его используют для установки биты, и тогда, когда требуется завернуть или отвернуть резьбовые крепежи:
- саморезы;
- шурупы;
- гайки;
- болты и прочее.
Производители выпускают угловой патрон, который передает на биту крутящий момент. Положение биты регулируется при помощи специальной рукоятки. Угловой патрон предназначен для работы в труднодоступных местах.
Перед снятием патрона нужно определить способ его фиксации
Как переделать
Непосредственная замена аккумуляторов в шуруповерте не зависит от емкости питающих элементов. Процесс производится в несколько этапов, начинаясь с корпусной разборки аккумулятора.
Разборка блока питания для новой зарядки
Лучше, если он имеет шурупную или заклепочную сборку. Хуже если имеет место клеевое соединение, в этом случае все делается с предельной аккуратностью.
Затем изнутри удаляются все элементы, кроме контактных пластин или клемм. Новые батареи последовательно соединяются между собой выбранным способом (пайка, точечная сварка). Последовательность является ключевым фактором успеха, обеспечивая неизменность емкости и напряжения. Для соединения подходят провода сечением 2,5 мм², способные выдержать высокое напряжение при работе.
Пайка проводов к модулю стабилизации
Аккумуляторный блок и защитная плата BMS соединяются между собой при помощи проводов. Желательно использовать сечение 1,5 и даже 2,5 мм². Непосредственная схема подключения состоит в:
- Соединении провода идущего на плюс к соответствующему контакту платы, обозначенному B+;
- Соединении провода идущего на минус к соответствующему контакту платы, обозначенному B-;
- Провода с остальных контактов блока подключаются к клеммам, обозначенным на плате как B1, B2, B3. Количество соединений зависит от числа аккумуляторов.
Во избежание короткого замыкания защитный модуль изолируется от аккумуляторов термоусадкой, это убережет его от контактов пайки или сварки.
Пайка проводов блока питания с модулем
На самой плате BMS есть еще 2 контакта, обозначенные P+ и P-. От них провода идут к соответствующим клеммам старой микросхемы.
Установка напряжения
На резисторах устанавливается выходное напряжение. Этот показатель на каждый элемент не должен превышать 4,2 вольт.
Размещение в корпусе
Заключительный этап состоит в сборке аккумулятора. Корпусные части тщательно вычищаются, аккумуляторный блок вставляется в полости. Учитывая меньшие размеры, его крепят к поверхности посредством клея или герметика.
К клеммам припаивают провода плюс и минус, клеммник также укладывается в корпус, следом аккуратно помещается защитная плата BMS. В конце части корпуса соединяются шурупами, скобами или клеем.
Отличие зарядного устройства от блока питания заключается в присутствии тока заряда. От него зависит уровень напряжения и соответствующие ограничения. Контроллер реагирует на перегрузку, некорректную полярность, несоответствие выходному значению. Как правило, устройство просто отключается.
Трансформация состоит в дополнении ЗУ, куда включают такой элемент как модуль BMS, с регулировкой резисторов. Остается задать нужные значения, достигнув которых заряд останавливается. Нередко при переделке зарядного устройства, зеленый индикатор не загорается. Вместо этого просто гаснет красная лампочка.
Большинство современных шуруповертов оснащается универсальными ЗУ. Они работают как на никель-кадмий, так и на литий. Приобретается готовая зарядка, но это дополнительные вложения.
Резюмируя, чтобы переделать АКБ шуруповерта на li ion 12 вольт либо 14, 18 вольт, необходим набор комплектующих, опыт работы с электрооборудованием и немного свободного времени. Целесообразно предварительно рассчитать общую стоимость вложений. Ремонт – долгая процедура, поэтому иногда проще купить новый шуруповерт, их цена сегодня не высока.
Как прикрутить патрон после замены
Патрон накручивают и фиксируют рукой. Шуруповерт включают на короткий промежуток времени. Против часовой стрелки закручивают крепежный винт. Процесс закручивания выполнен.
Возникает много ситуаций, когда нужно снимать патрон. Чаще всего причины кроются в проблемах, возникающих в процессе работы, это может быть люфт, выпадение бит и т.д. Некоторые желают сменить имеющуюся деталь на изделие другой конструкции или размера. К замене прибегают и в случае, если сверло начинает водить в стороны. Другой патрон приходиться ставить, если при падении или биении на нем появились трещины. При активном использовании инструмента деталь меняют каждые 2 года.
После того как был проведен разбор патрона, все детали необходимо почистить щеткой и смазать. Затем головку надо собрать в обратном порядке. При его снятии и установки необходимо соблюдать правила техники безопасности. Если с работой не удается справиться самостоятельно, нужно обратиться к специалистам.
Механические неисправности
К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.
Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.
А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.
Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg
https://youtube.com/watch?v=6j2Kyg
Видео:
N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.
Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.
Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.
Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.
Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.
Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.
Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.
Ремонт аккумулятора своими руками
Для ремонта аккумулятора шуруповёрта нужно знать его конструкцию и точно определить место поломки и саму неисправность. Если хотя бы один элемент выйдет из строя, вся цепь потеряет свою работоспособность. Наличие «донора», у которого все элементы в порядке или новые «банки» помогут решить эту проблему.
Мультиметр или лампа на 12 В подскажет, какой именно элемент неисправен. Для этого нужно поставить аккумулятор заряжаться до полной его зарядки. После чего разберите корпус и измерьте напряжение всех элементов цепи. Если напряжение «банок» ниже номинального, то нужно пометить их маркером. Затем соберите аккумулятор и дайте ему поработать до тех пор, пока его мощность заметно упадёт. После этого разберите снова и замерьте напряжение помеченных «банок». Проседание напряжения на них должно быть наиболее заметным. Если разница составляет 0,5 В и выше, а элемент работает, то это говорит о его скором выходе из строя. Такие элементы необходимо заменить.
С помощью лампы на 12 В можно также определить неисправные элементы цепи. Для этого нужно полностью заряженный и разобранный аккумулятор подключить к контактам плюс и минус на лампу 12 В. Нагрузка, созданная лампой, будет разряжать аккумуляторную батарею. После чего замерьте участки цепи и определите неисправные звенья. Ремонт (восстановление или замену) можно произвести двумя способами.
- Неисправный элемент обрезается и паяльником припаивается новый. Это касается литий — ионных батарей. Так как восстановить их работу не представляется возможным.
- Никель — кадмиевые и никель — металл — гидридные элементы можно восстановить, если присутствует электролит, который потерял объём. Для этого их прошивают напряжением, а также усиленным током, что способствует устранению эффекта памяти и повышает ёмкость элемента. Хотя полностью устранить дефект не получится. Возможно, спустя, некоторое время неисправность вернётся. Гораздо лучшим вариантом будет замена вышедших из строя элементов.
Назначение и свойства щёток для электроинструмента
Щетки на шуруповерте любой марки, включая Бош (Bosch PRS 1200, PRS 1440, PRS 1800, Бош GSR 14.4 В li), Хитачи (Hitachi DS 12 DVF 3), Макита (Makita 6271 D, Макита DDF 454), Метабо, PIT и прочих, служат проводником тока. Они участвуют в передаче тока на ротор, тем самым обеспечивают вращение. Потому материал для их изготовления должен проводить электричество, быть твердым, чтобы под воздействием трения не сильно изнашивался.
Этим требованиями отвечают угольные (графитовые) щетки. Этот материал в случае возникновения между контактами электрической дуги напряжения не приваривается к металлу. А она при работе мотора возникает очень часто. Щетки на шуруповерте должны обладать устойчивостью к температурным, механическим и химическим воздействиям, высокими показателями теплопроводности. Хорошие щетки имеют большой срок эксплуатации, мало искрят.
Выбирать эти детали нужно внимательно, потому как они выпускаются разных размеров. Для замены необходимо брать изделия под конкретную модель шуруповерта и этого же производителя. Надо иметь в виду, что при больших нагрузках и интенсивной работе инструмента, щетки прослужат недолго.
Угольные щетки для шуруповерта
Если батарея и зарядный блок исправны — но шуруповерт не работает
Если выяснилось, что зарядный блок и аккумулятор инструмента работают, то искать причину неисправности электрической части следует немного глубже. Для этого надо разобрать шуруповерт. Дальнейшие действия по выявлению поломок и их устранению следующие:
- Измерить наличие напряжения, поступающего от аккумулятора к клеммам кнопки «Пуск». Если напряжение есть, значит, питание на кнопку поступает. Если напряжение отсутствует, значит, поврежден провод или нарушен контакт. Следуем по цепочке далее, чтобы отыскать неисправность
- Проверьте пусковую кнопку. Для начала требуется снять батарею с инструмента — это нужно, чтобы проверить исправность кнопки. После извлечения батареи, следует закоротить контакты (соединить провода, которые идут от батареи к входным клеммам кнопки). К выходным контактам кнопки нужно подключить щупы мультиметра, и выставить прибор в режим измерения сопротивления. Чтобы измерить величину сопротивления, нужно нажать на кнопку инструмента. Если кнопка исправна, то показания прибора будут стремиться к нулевому значению. При ее неисправности показания прибора будут стремиться к бесконечности (обрыв)
Кнопку можно заменить или отремонтировать. Если деталь разборная, то можно разобрать ее, и почистить контакты. Очень часто причиной неисправности кнопок является подгорание контактов. Если их почистить при помощи наждачной бумаги, то устройство будет работать в прежнем режиме. Если кнопка неразборная или ее контакты сильно выгорели, то понадобится купить новую деталь. Ее цена не высокая, поэтому каждый может позволить купить ее, чтобы избежать ремонта.
Это интересно! Кнопка состоит не только из контактов, но и мелких пружинок, которые при малейшем неверном движении могут вылететь. Чтобы этого не произошло, нужно разбирать кнопку аккуратно и не спеша.
Механические повреждения
Неисправности деталей в системе вращения слышны как странные шумы, в т.ч. в виде скрежета, гудения и т.п.; ощущаются как вибрация главного вала; а также проявляются как прихват инструмента. Для устранения неисправности обычно требуется сперва осмотреть подшипники. Повреждения подшипников якоря приводят к гулу, а прихваты чаще всего возникают из-за дефектов подшипника вала.
http:
Механические неисправности, вибрация, гудение могут стать следствием повреждения деталей редуктора. Возможны следующие дефекты: деформация оси редуктора; повреждение шестеренок; деформация крепления сателлитов на оси и т.д. Ремонт производится после разборки редуктора, расположенного в пластиковом корпусе (он состоит из 2 частей). Причиной неисправности может стать нарушение центровки сателлитных осей – их надо будет вернуть в свои гнезда. Значительные деформации деталей редуктора не ремонтируются, а детали заменяются новыми или меняется весь редуктор.
Замена щеток на шуруповерте своими силами
Для электрического инструмента подходят только те изделия, которые были выпущены для конкретной модели. Перед тем, как на шуруповерте заменить щетки, и одновременно провести профилактическое обслуживание, нужно подготовить следующие инструменты:
- набор отверток с плоскими шлицами;
- соответствующий пинцет или щипцы с концами круглыми в сечении (круглогубцы);
- ручку с насадками Torx либо комплект отверток с фигурными шлицами типа Torx.
Вначале откручивают крышку отсека, вытаскивают остатки износившихся элементов. Угольные щетки фиксируются в латунных стаканах или в подпружиненных щеткодержателях. Во время ремонтных работ пружины могут упереться в коллекторные стенки, чтобы этого не произошло для этого имеются специальные штыри.
Щетки снимают вместе с держателем. Их измеряют штангенциркулем и сравнивают по размерам с новыми деталями. Если они оказались более крупными, можно обработать плоским надфилем или наждачной бумагой зернистостью 150. Далее сравнивают положение выводов контактных проводов. Если они не подходят, для проводов необходимо вырезать канавки. Как только все будет готово, новые изделия устанавливают, к соответствующим клеммам подсоединяют провода. Можно старые провода припаять к новым элементам. После того как они будут установлены, обязательно проверяют, как работает инструмент. Ровный звук, без резких перепадов, без искрения щеток свидетельствует о нормальной работе шуруповерта и правильно выполненной процедуре.
Как найти поломку в зарядном блоке шуруповерта
Что нужно для того, чтобы найти поломку в зарядном блоке шуруповерта, знают немногие, поэтому подробно рассмотрим этот процесс. Начинать следует с разборки корпуса зарядного, но делается это исключительно на отключенном от сети устройстве. Убедитесь в том, что вилка прибора не подключена к розетке, и только после этого начинайте разбирать конструкцию корпуса.
Чтобы добраться до внутренности зарядки шуруповерта, ремонт которой выполняется, необходимо изначально выкрутить 3-4 или 6 винтов, фиксирующих крышку. Количество винтов зависит от модели шуруповерта и самого блока питания. Как только будет разобран корпус, перед глазами появится картина следующего вида, как показано на фото ниже.
Что со всем этим делать? Начинать ремонт зарядки шуруповёрта нужно с выявления неисправного элемента или узла. Для начала выполняются следующие действия:
- Проводится осмотр. Если имеются следы нагара, то поломка найдена, и можно приступать к ее устранению, однако не стоит торопиться. Ведь наличие нагара на одном элементе могло послужить выходом из строя других деталей. Чтобы их отыскать, нужно проделать следующие действия, поэтому читаем дальше
- Вооружаемся тестером, и, установив переключатель в режим прозвонки, прикасаемся щупами к выводам предохранителя. Как он выглядит, показано выше на фото. Если тестер пищит, значит, предохранитель исправен, и поломка в другом. Вспоминаем нашу первоначальную проверку устройства на исправность — если показания тестера были положительными (а не нулевыми), значит, предохранитель можно не проверять, и причина в другом. Если показания тестера нулевые, то предохранитель проверяется в первую очередь
- Следующим на очереди надо проверить конденсатор. Его неисправность можно выявить по форме — если он вздулся, то ремонт зарядки шуруповерта можно закончить, заменив сгоревший элемент. Перед тем как выпаивать, рекомендуется убедиться в том, что элемент действительно неисправен. В помощь снова берем мультиметр, только теперь переключатель устанавливаем в режим измерения сопротивления, и щупами прикасаемся к выводам устройства. Показывает «0», значит нужно заменить конденсатор и «дело в шляпе»
- Часто выход из строя конденсатора влечет за собой перегорание диодного моста. Из строя могут выйти все диоды или некоторые, но в любом случае, их стоит проверить. Ниже на фото показано, как выглядит конденсатор и диоды. Проверить исправность диодов можно путем постановки мультиметра в режим измерения постоянного напряжения. Для этого поочередно прикасаемся щупами к выводам диодов. В одном направлении диоды должны пропускать напряжение, и показывать соответствующее значение на приборе. После этого нужно поменять полярность, и снова прозвонить выводы. Если они пропускают в обратном направлении, значит следует заменить соответствующие элементы. Если ни один не пропускает, значит, они целые и не требуют замены
- Проверка дросселя или резистора также проверяется при помощи прозвонки или измерения сопротивления. Если прозвонка не пищит, значит, резистор неисправен, и требуется его замена. Все остальные элементы из строя выходят редко (если только это не удар молнии в электросети, после которого выгорает вся плата напрочь), поэтому обычно на этом мероприятия по поиску неисправных элементов завершаются
Найденные неисправные элементы нужно заменить, но как проводится ремонт зарядного устройства шуруповерта, в деталях описано ниже.
Особенности конструкции инструмента
Шуруповерт представляет собой ручной электрический инструмент для закручивания или выкручивания крепежных элементов винтового типа. Прямое его назначение – работа с шурупами. Достаточно часто шуруповерт применяется в качестве дрели (для сверления), что и приводит к выходу его из строя. Дело в том, что данный аппарат имеет механизм торможения вращательного момента при чрезмерной нагрузке, а скорость вращения его патрона значительно уступает скорости вращения патрона дрели. Это создает перегрузки, способные привести к поломке и износу деталей.
Практически все подобные аппараты имеют однотипный принцип работы и отличаются лишь дизайном корпуса и размещением элементов. Любые шуруповерты включают в себя корпус, рабочий инструмент (патрон), электрическую и механическую системы. Патрон принадлежит к кулачковому виду и устанавливается на главном валу, на который с помощью редуктора подается крутящий момент от электродвигателя.

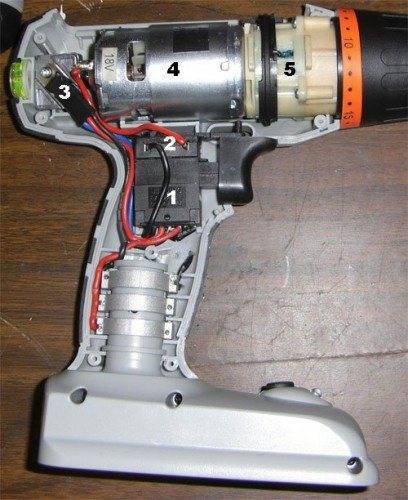

Устройство шуруповерта: 1 – выключатель; 2 – устройство реверса; 3 – транзистор; 4 – двигатель; 5 – редуктор.
Электрическое питание аппарата обеспечивается от электросети или встроенных аккумуляторов. Электрическая система состоит из электродвигателя, пускового кнопочного элемента с регулятором мощности и устройства, обеспечивающего реверс. Сердцем инструмента является однофазный двигатель коллекторного типа под напряжение 220 В. Пуск его проводится с помощью конденсатора, а напряжение снимается с контактных щеток.
Кнопка включения сочетается с регулятором скорости, основой которого является транзистор (генератор), установленный на плате управления. При разном нажатии пусковой кнопки изменяется сигнал, открывающий транзистор, который соответственно изменяет напряжение на входе электродвигателя.
Механическую составляющую представляют редуктор и механизм регулировки усилия. Редуктор планетарного типа осуществляет передачу крутящего момента с вала электродвигателя на главный вал с уменьшением скорости вращения. Редуктор содержит кольцевую и солнечную шестерни, сателлиты и водило. Возможность управления частотой вращения вала зависит от многочисленности ступеней (сателлитов). Обычно применяются редукторы с 2-3 ступенями.
Регулятор усилия обеспечивает нужную нагрузку на шуруп при разных условиях работы инструмента. Предусматривается до 16 позиций, что оптимизирует закручивание шурупа в материал различной плотности. Механизм снимает нагрузку при полной закрутке шурупа. В механическом подразделе шуруповерта следует особо отметить важную роль подшипников, обеспечивающих плавный ход вращающихся частей.
Распространённые неисправности и причины их появления
Из-за особого принципа работы эти детали регулярно выходят из строя. Работая, они все время трутся о коллектор, и в результате изнашиваются. Бытовые шуруповерты, в которых стоят качественно изготовленные графитовые детали, сделаны таким образом, чтобы они истирались как можно медленнее. В инструменте, которым мало пользуются, критический износ случается в редких случаях. Изношенные щетки перестают контактировать с коллектором.
Если контакт теряется частично, то:
- повышается искрение;
- неравномерно вращается мотор;
- инструмент начинает дергаться.
Иногда в цепи происходит разрыв, который приводит к тому, что двигатель не запускается совсем. Если щетки заклинивает в направляющих и пружина не в состоянии хорошо прижимать их к коллектору, то они начинают зависать.
Зрительно можно определить следующие поломки:
- повреждения коллекторно-щеточного узла;
- сломанную прижимную пружину;
- обрыв провода щетки.
Для шуруповерта очень опасно их искрение, которое появляется из-за того, что на коллекторе накапливается грязи и нагар. Нужно очистить с помощью нулевой наждачной бумаги. Контакты замыкаются по причине накопления медного порошка или графитовой пыли. Все удаляют любым острым предметом, можно ножом.
Замена щеток при регулярном использовании шуруповерта требуется часто
Искрение будет наблюдаться, если контакты отличаются по уровню сопротивления, а щетки по основным параметрам подобраны неправильно. Даже правильно подобранным деталям понадобится некоторое время на то, чтобы они притерлись. Профессионалы советуют запустить двигатель вхолостую без нагрузки. Необходимо регулярно очищать коллектор. Для продления срока эксплуатации шуруповерта используют специальные смазки.
Проверка электродвигателя
Схема электрических соединений шуруповерта.
Последним элементом проверки электрической схемы является электродвигатель. Он подвергается проверке, если все предыдущие испытания показали полную работоспособность других деталей электрической части.
Ремонт шуруповертов в части электродвигателя считается наиболее сложным.
Сначала якорь двигателя извлекается из его статора, а затем проводится визуальный осмотр контактов коллектора и состояния обмотки.
Механические дефекты, электрическое замыкание и пробой изоляции обнаруживаются по характерному изменению цвета и появлению следов копоти.
В случае, если осмотр ничего не выявил, проверяется целостность каждой обмотки по отдельности омметром. Подобным же образом оценивается состояние статора. Ремонт его также проводит только профессионал-перемотчик.
Универсальный зарядник своими руками
Чтобы зарядить аккумуляторное устройство, можно сделать самодельную зарядку, питающуюся от USB-источника. Необходимые компоненты для этого: розетка, USB-зарядка, 10 амперный предохранитель, необходимые разъёмы, краска, изолента и скотч. Для этого нужно:
- Разобрать шуруповёрт на детали и отрезать верхний корпус от ручки ножом.
- Сделать отверстие для предохранителя сбоку от ручки. Соединить провод с предохранителем и вмонтировать в ручку агрегата.
- Зафиксировать предохранитель клеем или термопистолетом. Корпус обмотать скотчем и присоединить конструкцию к разъёму батареи. Провода монтируются вверху шуруповёрта. Инструмент собирается и обматывается изолентой. После чего корпус отшлифовывается, покрывается краской и полученное устройство заряжается.
Как видите, этот процесс не займёт много времени и не будет слишком разорителен для вашего семейного бюджета.
Что такое патрон
Патрон напоминает металлический цилиндр. Деталь крепится к валу шуруповерта.
Назначение элемента – фиксация рабочих бит крепежных изделий.
Аккумуляторная банка: устранение неисправностей
Выявить повреждение аккумуляторной батареи несложно. Достаточно измерить ее напряжение после полной зарядки. Величина напряжения на одной банке равняется 1,3 вольта – напряжение полностью заряженной батареи из 12 банок должно соответствовать 15,6–15,7 вольта. Если напряжение недостаточное, это сигнал к дальнейшей проверке аккумулятора:
- Для этого необходимо раскрутить винты крепления на корпусе и достать кассету с банками.
- Визуально осмотреть гальванические элементы на предмет наличия окислений и разрушений.
- Затем нужно измерить напряжение на каждой банке. Если на одной или нескольких напряжение отсутствует, то они подлежат немедленной замене.
- Вооружившись паяльником, необходимо убрать все, что может помешать убрать пробитую банку: плюсовой провод и температурный датчик. Во избежание короткого замыкания силовой провод лучше изолировать.
- Теперь нужно отсоединить пластины, приваренные к аккумулятору, выровнять их для более надежного контакта.
- После этого нужно залудить контакты. Чтобы сократить время и температуру нагрева, целесообразно использовать флюс Ф38м. Его в небольшом количестве наносят на контактную пластину и добавляют жидкий припой. Растекаясь по поверхности, он залуживает контакт. Сделать это нужно с обеих сторон на верхней и нижней контактных пластинах.
- После этого нужно подготовить саму банку аккумулятора. В месте ее соприкосновения с контактом нанести флюс. Пластину с разогретым припоем необходимо прижать к банке в верхнем торце. И так же нужно поступить с нижним контактом.
- После этого необходимо восстановить датчик температуры и плюсовой контакт. Затем приступить к сборке отремонтированного аккумулятора.
Шуруповёрт трещит, но не крутит
При появлении треска в работе шуруповёрта сначала попробуйте поменять положение регулятора скоростей. Возможно, он недовключился. Если эта процедура не помогла, разберите инструмент.
- Если двигатель крутится, отсоедините патрон. Проверьте вращение вала редуктора и состояние шестерни двигателя.
- Если вал не вращается и шестерня целая, разберите редуктор. Проверьте состояние зубьев сателлитов и шестерёнок.
- Если двигатель не работает, проверьте щётки, обмотки и якорь.
Теперь вы знаете как разбирать, собирать и ремонтировать шуруповёрт своими руками.
Инновационные технологии в строительстве развиваются с каждым днем, уже давно не секрет, что шуруповерт – незаменимый помощник как для опытного специалиста, так и для начинающего мастера. Благодаря ему можно легко закручивать всевозможные шурупы и саморезы при сборке мебельных конструкций, а также при ремонте техники и жилых помещений.
То что любая техника со временем выходит из строя уже давно не новость для нас, поэтому появляется возможность разобрать шуруповерт и попытаться своими руками починить его. Но только без фанатизма, будьте внимательными при разборке, особенно таких моделей как: Interskol да 12эр 01, Interskol да 18эр.
Как устроен шуруповерт?
Какие неполадки можно исправить в домашней обстановке? Как распознать ту или иную поломку? Чтоб дать конкретные ответы на заданные вопросы, давайте сначала разберемся с внутренним механизмом инструмента. Главным выступающим элементом является кнопка включения. Используется для запуска устройства и для изменения скорости, направления оборотов рабочей части – патрона.
Настраивание оборотов осуществляется благодаря электронному прибору на основе транзистора. Скорость оборотов прямо пропорциональна силе нажатия кнопки. Запуск реверса происходит посредством замены на клеммах полярности электротока. Традиционно шуруповерт оснащен однофазными движками коллекторного типа, которые функционируют от непрерывного тока. Движок включает в себя корпус, магниты, якорь и щетки.
Вращение с мотора переходит к редуктору. Далее он преобразует высокие обороты двигателя в пониженные циклы на валу, в нем закрепляется патрон с активными битами. Редуктор можно использовать классический, как на обычной дрели, и в том числе планетарный. В последнее время классический редуктор почти не употребляется, поэтому не будем останавливаться и пойдем дальше. Планетарный механизм включает в себя:
- Кольцевая шестеренка
- Солнечная шестеренка, установленная непосредственно на валу мотора
- Сателлиты
- два-три водила
Затем следует стабилизатор усилия, обладающий шестнадцатью позициям. Эти позиции дают конкретное напряжение на саморез, для того чтобы не испортить материал, с помощью которого они крепятся. Последняя составная часть – патрон.
Осмотр и ремонт регулятора усилия
За патроном располагается регулировочное кольцо с пружиной, контролирующей усилие и отщёлкивающей патрон от редуктора. Эта пружина давит на шарики, которые упираются в выступы кольцевой шестерни редуктора. Разберите трещотку, проверьте целостность всех её элементов. Удалите грязь ветошью, смоченной спиртом, смажьте шарики.
