Разборка шуруповерта Bosch 14 4

Нехарактерная неисправность перфоратора Bosch

Перфораторы Bosch очень надежны. Но бывают неисправности, практически не встречающиеся в практике. Ниже приведена одна из них.

Перфоратор Бош сверлит, но не долбит

Если перфоратор перестал долбить, но при этом позволяет сверлить, самой вероятной причиной может быть разрушение «пьяного подшипника». Данная неисправность встречается не часто и найти ее бывает не просто.

Для ее устранения не надо идти в ремонтную мастерскую. Такую неисправность устранит любой мало-мальски разбирающийся в механике человек.

Новый пьяный подшипник

Сначала надо разобрать перфоратор Бош до промежуточного вала. Порядок разборки приведен выше.

Сняв промежуточный вал, вы доберетесь до «пьяного подшипника». О разрушении подшипника качения указывает разбитая обойма, разбросанные шарики, куски обоймы.

Достаете подшипник, удаляете грязь, все части разрушенного механизма.

Покупаете новый «пьяный подшипник», и, смазав все детали новой смазкой, производите замену и сборку, в последовательности, обратной шагам разборки.

Как продлить жизнь инструменту?

Если шуруповерт приобретается всерьез и надолго, лучше обратить внимание на популярные бренды. Здесь и большое количество сервисных центров, и доступные запчасти

Но, как любой механизм, шуруповерт нуждается в уходе и своевременном обслуживании.

В первую очередь инструмент следует беречь от пыли, грязи, падений и неблагоприятных погодных условий. Всегда пользоваться родным ЗУ (зарядным устройством). Постоянно отключенная трещотка приведет к быстрому износу ограничительной муфты. В то же время длительная работа трещотки ни к чему хорошему не приведет.

Хранить шуруповерт следует согласно инструкции. Ставить инструмент желательно вертикально, чтобы не допустить падения. Перед началом работы заряжаются обе аккумуляторные батарейки, при условии наличия второй в комплекте.

Как грамотно выбрать графитовые щётки?

Если в любом шуруповерте, в том числе фирмы Вихрь, Зубр, Интерскол, Патриот, Спарк, Штурм, эти детали износились, их обязательно меняют. Необходимо узнать главные параметры детали, чтобы не поставить не подходящие.

У деталей должен совпадать:

  • размер;
  • геометрическая форма;
  • марка графита.

Графитовые щетки бывают мягкие и жесткие. Медь на коллекторе тоже различается по жесткости. При несовпадении, одна из деталей в результате быстрого износа и высокого трения, выйдет из строя за короткое время.

Для расчета параметров обмоток надо знать, что щетки отличаются и по уровню активного сопротивления

Работа щеточного узла должна быть согласованной, потому необходимо принимать во внимание характеристики контактных групп и направляющих, свойства прижимного блока

Надежность работы зависит от степени прижимания. При недостаточном прижиме будет наблюдаться искрение, излишнем – перегрев щеточного блока и коллектора.

Существуют различные модификации щеток. У каждой свои особенности применения. К примеру, в электрический инструмент не советуют ставить генераторные варианты медно-графитовых изделий. Обмотки перестанут нормально работать из-за высоких токов и сильного перегрева.

Китай – это одна из стран, которая больше остальных занимается выпуском и поставкой этих запчастей.

Щетки можно заменить самостоятельно с помощью простых инструментов

Как Разобрать Кнопку Шуруповерта Бош

Как разобрать шуруповёрт: патрон, аккумулятор

Инноваторские технологии в строительстве развиваются каждый день, уже издавна всем понятно, что шуруповерт – Ваш помощник как для опытнейшего спеца, так и так же для начинающего мастера. Благодаря ему есть вариант просто закручивать различные саморезы и шурупы при сборке мебельных конструкций, а кроме того при выполнении ремонта техники и квартир.

То что неважно какая техника с годами ломается уже издавна не новость нам, потому возможно разобрать шуруповерт и попробовать на дому починить его. Однако только без фанатизма, будьте внимательными при разборке, в особенности таких моделей как: интерскол продать 12эр 01, интерскол и продать 18эр

Как устроен шуруповерт? ()

Какие проблемы можно поправить в домашней обстановке? Как распознать ту либо иную поломку? Чтобы дать определенные ответы на данные вопросы, для начала мы разберемся с внутренним механизмом инструмента. Основным выступающим элементом является кнопка включения. Употребляется для пуска устройства и так же для конфигурации скорости, направления оборотов рабочей части – патрона.

Настраивание оборотов осуществляется благодаря электрическому устройству на базе транзистора. Скорость оборотов прямо пропорциональна силе нажатия кнопки. Пуск реверса происходит средством смены на клеммах полярности электротока. Обычно шуруповерт обустроен однофазовыми движками коллекторного типа, которые работают от непрерывного тока. Движок содержит в себе корпус, магниты, якорь и щетки.

Вращение с мотора перебегает к редуктору. Дальше он конвертирует высочайшие обороты мотора в пониженные циклы на валу, там закрепляется патрон с активными битами.

Планетарный механизм содержит в себе:

  1. Кольцевая шестеренка
  2. Солнечная шестеренка, установленная конкретно на валу мотора
  3. Сателлиты
  4. два-три водила

Потом следует стабилизатор усилия, владеющий шестнадцатью позициям. Эти позиции дают конкретное напряжение на шуруп, для возможности не попортить материал, для того они крепятся. Последняя составная часть – патрон.

Причины поломок разных марок шуруповертов — как продлить жизнь инструмента

Ломаются не только инструменты, которые имеют низкую цену. Всем инструментам свойственно ломаться, поэтому от этого никуда не уйдешь. Чтобы продлить срок службы шуруповерта, нужно разобраться, какие причины способствуют быстрому выходу из строя устройства.

  1. Неправильная эксплуатация. Инструмент нужно использовать только по назначению. Если ежедневно портативный прибор применять для бурения бетона, то он не прослужит и нескольких дней
  2. Назначение — как и другие виды инструментов, шуруповерты делятся на бытовые или любительские и профессиональные. Если профессиональные рассчитаны на длительное время эксплуатации, то бытовыми приборами можно пользоваться не более 2 часов в день
  3. Соблюдение условий хранения — инструменты нельзя хранить в помещении, где имеется высокая влажность. Если внутренние части (механические и электрические) отсыреют, то аппарат быстро выйдет из строя. Хранить портативные шуруповерты нужно не только в соответствующих условиях влажности, но еще и при правильной температуре. Это необходимо не для самого инструмента, а для аккумуляторов, которые при низких температурах разрушаются. На зиму рекомендуется хранить прибор в отапливаемых гаражах и мастерских
  4. Исключить негативное влияние погодных условий — это не только дождь или снег, но и солнечный свет. Если прибор перегреется на солнце, то при очередном его включении, он может сгореть, поэтому не допускайте продолжительное нахождение инструмента на палящем солнце

Чтобы продлить срок службы аккумуляторов, которые ломаются быстрее, чем шуруповерты, нужно их не только правильно хранить, но еще и заряжать. Нельзя допускать, чтобы батарея хранилась длительное время в разряженном состоянии, а также долго стояла на зарядке. Регулярно требуется включать инструмент, и давать ему поработать (1-2 раза в неделю). Если этого не делать, то уже вскоре понадобится покупать новую батарею или сам инструмент. От качества ухода и эксплуатации зависит, сколько прослужит инструмент китайского, европейского или немецкого качества.

https://youtube.com/watch?v=MC7aTW4CUmw%3F

Для ремонта рассматриваемого прибора понадобится минимальный набор инструментов. Ремонтные работы нужно выполнять на столе при хорошем освещении, так как шуруповерт имеет множество мелких деталей, которые могут растеряться. Уделите достаточное количество времени, чтобы отремонтировать прибор, а не разобрать его и выбросить. Если ремонтируете электрическую часть, то перед сборкой рекомендуется обработать трущиеся детали смазочными материалами. После ремонта шуруповерт сможет прослужить еще столько же или даже больше. Подробная видео инструкция — как починить шуруповерт от «А до Я».

https://youtube.com/watch?v=qxrfGBJmZIo%3F

Подводя итог, нужно отметить, что шуруповерт — это самый надежный и нужный инструмент, который всегда должен быть исправным. Для его ремонта не нужно прилагать много усилий, и если аппарат сломался, то для его починки понадобится только время и запасные части, купить которые не составляет большого труда.

Публикации по теме

Выбираем для работы электрический плиткорез с водным охлаждением

Как отремонтировать строительный фен — все виды поломок и их устранение

Какая разница между ударной дрелью и перфоратором — чем отличаются инструменты

Ремонтируем болгарку своими руками быстро и легко

Разборка шуруповёрта

Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:

  1. В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется надавить на защёлку и отстегнуть модуль.
  2. По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
  3. После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
  4. Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
  5. Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.

Сборка происходит в обратном порядке. При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол

Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока

Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.

При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

Дополнение относительно Синих банок, установленных уже больше года назад

Уже прошло больше года с того момента как я поставил новые банки и они до сих пор работают. С тех пор я обзавелся зарядным устройством IMax B6 и теперь имею возможность проверить емкость батареи шуруповерта. После года эксплуатации она упала до одного ампер часа. Не знаю сколько было изачально, но думаю побольше, ведь емкость одной банки, заявленная продавцом составляла 1700 милиампер в час.

И, еще какой я могу сделать вывод – покупать нужно батареи без припаянных пластин, так как нижняя и верхняя пластины припаяны в одну сторону и собрать из них красиво батарею не получится. Также, сами пластины плохо держутся и могут со временем отпасть. Так что, если есть возможность, используйте старые пластины, или закажите в Китае никелированную ленту, там она копейки стоит, но с ней батарею вы соберете гораздо аккуратнее.

Где купить аккумуляторы для батареи

Первые аккумуляторы для ремонта своей батареи, 12 штук NiCd 1600mAh, я заказывал через Ebay (но это не панацея, есть много других магазинов), недорогие, синего цвета, но после сборки я обнаружил заметно меньшую скорость вращения на выходе шуруповерта и, как выяснилось, причиной этому являются аккумуляторы. Дальше будет объяснено детально почему нужно брать аккумуляторы немного дороже, но с лучшими хатактеристиками – лучше переплатить 40 центов на банке, но купить аккумулятор большей мощности.

Для того, чтоб заказать аккумуляторы в нужном количестве и размера, следует вскрыть батарею, уточнить размер аккумуляторов и их количество. Но, в принципе, можно обойтись и без вскрытия – по напряжению можно определить количество:

  • В 12 вольтовой батарее используется 10 аккумуляторов,
  • В 14 вольтовой 12 банок (PSR 14,4, GSR 14,4 и т.д.)
  • В 18 вольтовой – 15 банок.

Чаще всего используемые размеры банок в аккумуляторах:

  • 4/5 Sub-C: 3.3см высота и 2.3см диаметр
  • Sub-C: 4.3см высота и 2.3см диаметр

Обратите внимание, что аккумуляторы можно заказать с приваренными контактными пластинами, с помощью которых аккумуляторы соединяются между собой. Но, как показала практика, такие пластины имеют весьма посредственное качество и лучшим вариантом будет припаивать контактные пластины самостоятеьно

Паять пластины паяльником к аккумулятору следует специальной контактной сваркой, так как перегрев аккумулятора может вывести его из строя, но, для никель кадмиевых аккумуляторов перегрев не столь смертельный, поэтому, имея достаточную сноровку, можно припаять пластину обычным паяльником, при этом не допуская черезмерного перегрева аккумулятора, приводящего к его выходу из строя.

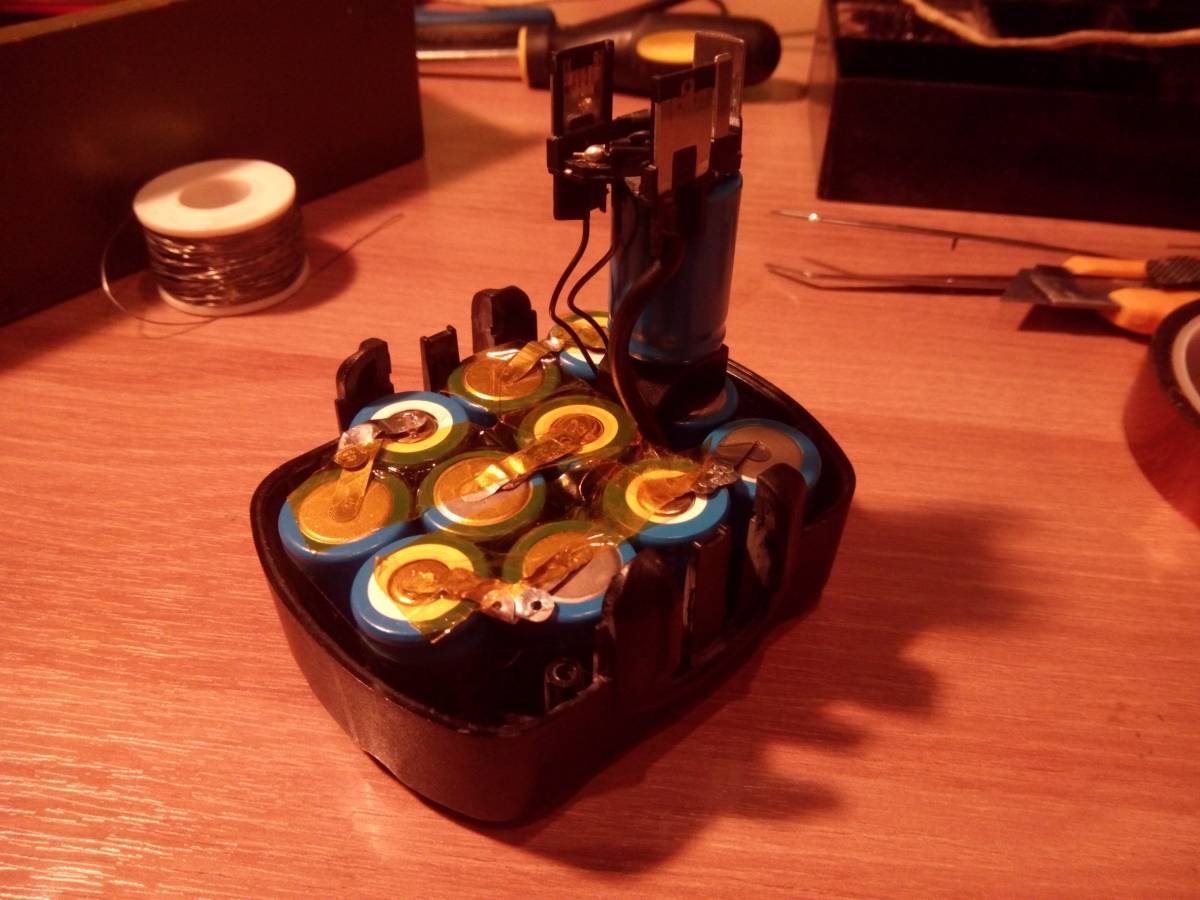

Сборка батареи

Все аккумуляторы нужно соединить последовательно, в той-же конфигурации, что были соединены старые аккумуляторы. Лучшим способом сборки будет уложить банки в корпус аккумулятора и припаять соединительные пластины к верхней части банок, затем перевернуть полученную конструкцию и припаять соединительные пластины к нижней части банок.

При сборке соблюдайте крайнюю осторожность, не закорачивайте банки, а также следите их полярностью. После соединения элементов батареи лучше их соединить между собой клеем

Вот и все, после сборки, аккумулятор снова работает как новый. Старые аккумуляторы не выбрасывайте, так как среди них еще могут иметься вполне рабочие элементы, которые могут пойти на замену, в батареи такого-же типа.

Как отремонтировать редуктор шуруповерта

Редуктор инструмента состоит из корпуса, в котором находятся его рабочие элементы. Например:

  • шестерня кольцевая;
  • сеттелиты;
  • водило.

В зависимости от производителя и модели устройства, его внутренние элементы могут быть выполнены из металла или пластика. Первый вариант обеспечивает длительных срок их эксплуатации и надежность инструмента.

Редуктор шуруповерта нуждается в периодическом осмотре и смазке его частей. Это требует выполнения следующих манипуляций.

Разобрать редуктор

Корпус бытовых моделей шуруповерта выполнен из пластика, а профессиональных – из легированной стали. После демонтажа металлической пластины получаем доступ до внутренней части редуктора: зубья и венец переключения передач. Если венец не имеет дефектов, его достаточно очистить от грязи и смазать.

Теперь пора приступать к осмотру наружного венца, внутренняя часть которого по периметру оснащена зубьями. От их состояния зависит эффективность работы редуктора. Если зубья стерты, заменить их на новые не представляется возможным. Но выход из ситуации есть.

Просверлить отверстия в корпусе редуктора

Для начала нужно взять самое маленькое по диаметру сверло и высверлить им 4 отверстия в корпусе редуктора

Важно обратить внимание на то, что отверстия должны быть расположены в самом центре расположения зуба

Вкрутить болты вместо новых зубьев

На место стертых зубьев можно установить болты, подходящие по диаметру. Каждый болт аккуратно вкручивается в заранее просверленное в корпусе отверстие.

Использовать бормашинку

Головки установленных болтов не имеют необходимой геометрической формы. Дабы исправить ситуацию можно использовать бормашинку. С ее помощью аккуратно подравниваем головки и ножки болтов, придавая им необходимую форму.

При работе с бормашинкой важно выполнять короткие и плавные движения. В противном случае не исключена возможность перегрева пластикового корпуса редуктора, что приведет к его расплавлению

Собрать редуктор

Перед тем как приступать к сборке редуктора специалисты рекомендуют проверить правильность монтажа новых зубьев. Для этого взять натфиль и очистить им поверхность каждого стертого зуба редуктора. Если этого не сделать, венец может сесть в паз корпуса не плотно или будет прокручиваться.

Затем в корпус вставляется металлический венец. Если он не прокручивается и сидит плотно, значить все операции были выполнены правильно и можно продолжать собирать редуктор. При этом не стоит забывать об обязательной смазке всех рабочих элементов редуктора.

Устройство и неисправности шуруповёрта

Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:

  • кнопка пуска;
  • широтно-импульсный регулятор;
  • электродвигатель;
  • транзистор;
  • планетарный редуктор.

Шуруповёрт любой модели состоит из пяти основных функциональных узлов

Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).

Шуруповёрт имеет красивый эргономичный корпус, на котором находятся все необходимые органы управления

При нажатии на кнопку пуска не до конца шуруповёрт может пищать. Это нормальное явление работы двигателей постоянного тока при запуске и на низких оборотах.

Зачем и как регулировать трещотку

Трещотка шуруповёрта — это муфта, предназначенная для ограничения усилия при вращении патрона. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов, начиная с минимального.

Каждая цифра на трещотке соответствует определённому значению усилия закручивания — чем больше цифра, тем больше усилие и наоборот

Если шуруповёрт имеет режим сверления, то последним значком на муфте будет пиктограмма с изображением сверла. В этом положении используется максимальный крутящий момент.

Частые неисправности шуруповёрта

Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:

  • неисправность аккумулятора;
  • износ щёток;
  • поломка кнопки;
  • биение патрона;
  • отсутствие реакции на попытки включения или выключения;
  • работа с перебоями.

Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.

Основные причины неисправностей

Перед диагностикой, починкой и разборкой инструмента нужно подготовить:

  • Мультиметр.
  • Зажимы.
  • Запасные детали.
  • Бумагу наждачную.

Возможные неисправности можно разделить на две глобальные группы: механические поломки и повреждения электрической части.

В большинстве случаев неисправности характеризуются:

  • Аккумулятор перестал вырабатывать энергию.
  • Сломалась кнопка «Пуск».
  • Перегорел якорь.
  • Слышны раздражающие скрипы и свист во время вращения патрона.
  • Зажимный патрон начинает стучать.
  • Не получается регулировать количество оборотов.
  • Не переключается режим реверсии.
  • После выключения инструмента двигатель продолжает вращение.
  • После включения происходит подклинивание.

После появления признаков неисправности требуется разборка шуруповерта, его осмотр, тестирование и ремонт. При внимательности и усидчивости провести ремонт шуруповерта интерскол или другой марки вполне возможно.
