Сделай сам! Регулятор оборотов для болгарки своими руками

Преимущества и недостатки

Основные плюсы:

  • Выгодное приобретение как в плане экономии дефицитной площади в небольшой комнате, так и в разрезе функциональности (обойдется в среднем дешевле, чем по отдельности кровать и диван).
  • На паре квадратных метров может с комфортом отдыхать 2-4 человека.

Это отличный вариант для детской комнаты, в которых живут двое детей, а также для малогабаритной однокомнатной квартиры.

Есть преимущество и над двухъярусной кроватью, которая служит лишь местом для сна. На диване можно удобно развалиться и днем. Почитать книжку, поработать на ноутбуке или посмотреть телевизор.

Кровать-чердак с диваном внизу – это многофункциональная мебель.

Недостатки:

  • Наличие дивана обычно означает меньшую функциональность, чем у «традиционных» кроватей-чердаков с рабочими, спортивными, игровыми зонами. В большинстве моделей нет даже шкафа для одежды и постельного белья.
  • Не подходит для малышей 3-6 лет. Второй ярус находится довольно высоко, так как нужно, чтобы внизу поместился диван.

В ящиках таких кроватей можно хранить текстильные вещи.

Недостаток функциональности в некоторых кроватях-чердаках частично компенсируется наличием ниш в ступенях лестницы или в диване.

Что это за функция, принцип работы, электрическая схема, плюсы УШМ с регулятором

Болгарка, не укомплектованная устройством регулировки оборотов, работает исключительно на максимальной скорости вращения. Оснащенная данной опцией позволяет снизить частоту вращения до величины, позволяющей качественно выполнить обработку материалов, которая невозможна на максимальном режиме.

В основе электронного блока регулятора оборотов заложен доработанный принцип диммера, где изменение мощности происходит ручным изменением величины переменного резистора. При помощи электронного контроля силы тока на рабочем валу шпинделя поддерживается крутящий момент, обеспечивающий работоспособность болгарки. Главными рабочими элементами такой схемы могут быть либо полупроводниковый прибор симистор, либо более продвинутый вариант с интегральной схемой.

Схема подключения без регулятора мощности

Электрическая схема обычных бытовых болгарок без дополнительных опций представлена на рисунке:

Электрическая схема болгарки. Источник фото здесь

Здесь две, не связанные между собой обмотки статора, через выключатель, имеющий в конструкции работающую от руки кнопку пуска, соединены с источником напряжения (бытовая сеть). Дальше каждая из обмоток с помощью специальных контактов соединяется с графитовыми щетками, которые с помощью пружин прижимаются к поверхности коллектора. В свою очередь концы обмоток ротора подключаются к ламелям коллектора, образуя замкнутую электрическую цепь.

Регулятор оборотов подключается в разрыв цепи между кнопкой включения/выключения и обмотками статора при расположении внутри корпуса болгарки. В случае исполнения в виде отдельного блока он часто может находиться в разрыве сетевого кабеля.

Как собрать схему регулировки?

Традиционная схема регулирования скорости довольно проста: фазоимпульсное отпирание симистора, в ней всего несколько деталей. Однако она ведет себя не слишком стабильно, поэтому профессиональный инструмент использует этот принцип в усложненном варианте, с обратной связью и защитой от перегрузки по току (микросхемы U2008B и U2010B).

Сейчас появляются более продвинутые варианты, с использованием ШИМ-регуляторов. Их схемы немного сложнее, но главные сложности там возникают при наладке и сборке. Могут потребоваться приборы стоимостью в десятки тысяч рублей (осциллограф), и умение работы с недешевыми деталями, которые боятся статических зарядов. В общем, это не для обычных потребителей.

Поэтому лучше взять среднее решение: вариант с симистором и микросхемой U2008, эта схема потребует лишь правильной сборки и недорогих деталей. Несложное устройство, но для бытового инструмента оно работает просто превосходно.

Принципиальная электрическая схема

Принципиальная схема изображается на рисунке ниже:

Большинство деталей, используемых в схеме: резисторы МЛТ-0.25, конденсаторы К73-17.

Конденсатор C4 типа К50-35 на напряжение 50 В. Нужно учесть, что на вывод 5 микросхемы D1 подается отрицательное напряжение. Обычно в схемах общим проводом сделан минус, но здесь плюс. Резистор R5 МЛТ-0.5, R7 – лучше применить многооборотный пленочный резистор. Диод D1 можно брать КД105Б, В или аналогичный. Резистор R8 – МЛТ-2, на нем будет падать заметная мощность. Резистор R9 обсуждается далее.

Работа схемы

Микросхема U2008B – это фазовый регулятор, стабилизированный по напряжению. В нем предусмотрен выбор между функцией плавного пуска и стабилизацией скорости. На вывод 1 подается сигнал от датчика тока или, если используют плавный пуск, подключается электролитический конденсатор емкостью несколько микрофарад.

Регулятор оборотов для болгарки (самый простой)

Алексей Викторович Самара (13 November 2016 – 11:39) писал:

Диммер (светорегулятор) надо мощный, они даже до кризы фирменные стоили больше простенькой полировалки.

bogdan5106 (13 November 2016 – 11:36) писал:

нужно регулитровать обороты болгарки, чтоб можно было полирнуть пластик. тоесть нужно 1500 -2000 оборотов

Прикрепленные изображения

Если не охота паять, эту же схему можно выдрать из пылесоса с неисправным двигателем…

Наверное схемку соберу, со схемой сил у неё нормально будет????

bogdan5106 (13 November 2016 – 14:08) писал:

Наверное схемку соберу, со схемой сил у неё нормально будет????

Svod (13 November 2016 – 11:55) писал:

Лучше используйте дрель, там обороты макс. 1500…3000.

Сообщение отредактировал bogdan5106: 13 November 2016 – 14:31

bogdan5106 (13 November 2016 – 14:30) писал:

Дрель есть такая, то есть проще полировать Дрелью??

bogdan5106 (13 November 2016 – 11:36) писал:

bogdan5106 (13 November 2016 – 15:57) писал:

сгорел родной регулятор, хотел починить….

Ну там явно не такая схема как представлен на по сылке выше…..

Делаем регулятор частоты вращения

Электрическая болгарка невозможна без регулятора частоты вращения, чтобы существовала возможность понизить число оборотов.

Схема регулятора с точки зрения физики выглядит так

  • Резистор – R1;
  • Подстроечный резистор – VR1;
  • Конденсатор – C10;
  • Симистор – DIAC;
  • Симистор – TRIAC.

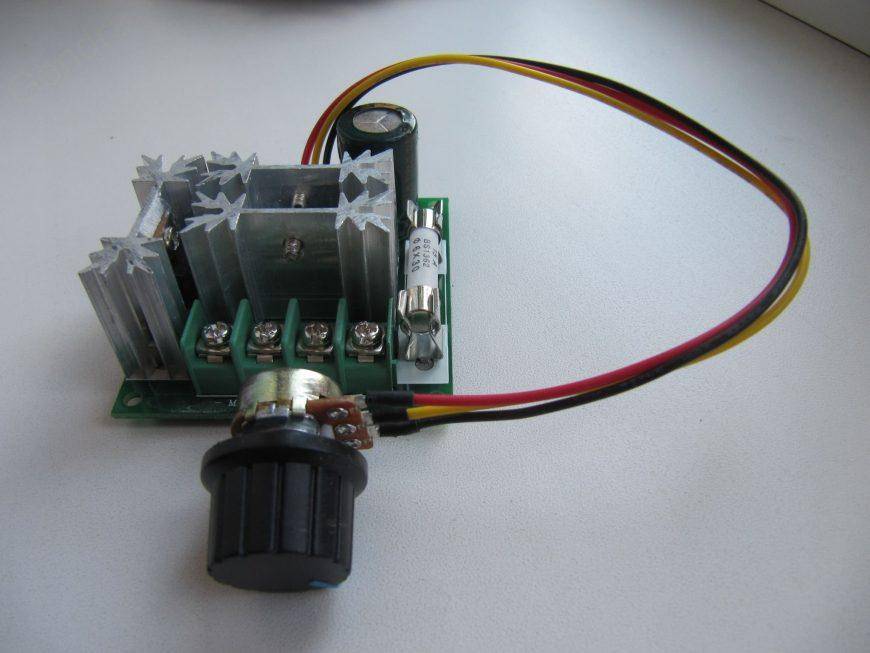

Электронный регулятор бывает не только встроенным, но и выносным для удобства. В болгарках фирмы Bosch электроника устанавливает число оборотов от почти 3 тысяч до 11,5 тысяч. Нет нагрузки на мощности счетчика, учитываются все показатели. Снизить количество оборотов и повысить их не затруднит инструмент. Регулируемые частоты вращения просто необходимы при любой работе болгаркой.

Как сделать плавный пуск для болгарки своими руками

Практически у всех моделей болгарок нижнего ценового диапазона отсутствуют такие полезные опции, как регулировка скорости вращения шпинделя и плавный пуск. При наличии желания и некоторых навыков регулятор оборотов для болгарки можно изготовить своими руками, хотя гораздо проще приобрести готовый электронный блок за несколько сотен рублей. Регулировка частоты вращения расширяет возможности УШМ и позволяет выполнять с помощью нее обработку мягких материалов на пониженных скоростях резания. Помимо регулятора числа оборотов для УШМ очень полезной функцией является плавный пуск, который сглаживает резкое нарастание тока в обмотках электродвигателя в момент подачи на него напряжения. Этим предотвращается скачкообразное увеличение крутящего момента и «проседание» питающей сети. Кроме того, плавный пуск снижает ударные нагрузки на двигатель и редуктор болгарки, что защищает их от преждевременного износа.

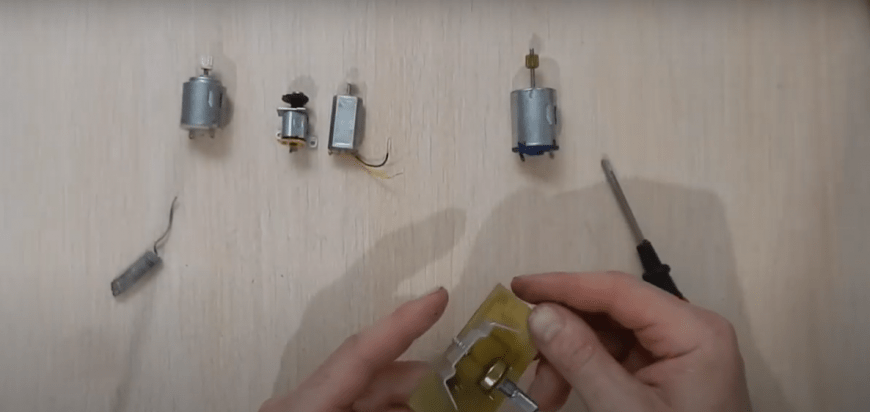

Как собрать регулятор своими руками?

Упрощенный и довольно надежный в эксплуатации частотный преобразователь для УШМ сооружается собственными руками из доступных электрических деталей. Внизу находится схема, на которой показаны все требуемые компоненты для монтирования на плате печатного монтажа интересующего нас приспособления.

Итак, нам потребуются:

  • симметричный триодный тиристор (или триак, симистр) DIAC (DB3);
  • резистор (сопротивление) R1 (его параметры должно составлять 4,7 кОм);
  • дополнительный триак ВТ136/138 (TRIAC);
  • конденсатор С1 (400 В, 0,1 мкФ);
  • дополнительное сопротивление VR1 на 500 кОм.

Подобная схема функционирует по следующему методу.

  • Время зарядки конденсатора модифицируется вспомогательным резистором (он получил название подстроечный). Когда на схему поступает напряжение, симистры пребывают в затворенном положении, а на выводе наблюдается нулевое значение напряжения.
  • В процессе зарядки конденсатора отмечается повышение напряжения на нем, что ведет к раскрытию симистра DB3. В результате этого напряжение попадает на ВТ136/138. Этот тиристорный элемент тоже раскрывается, и сквозь него идет электрический ток.
  • После этого симметричные компоненты вновь закрываются и пребывают в подобном статусе до абсолютной перезарядки конденсатора в противоположную сторону.
  • В конечном счете на выводе мы обретаем сложный по конфигурации детерминированный сигнал конечной энергии. Его точный диапазон определяется периодом выполнения функций цепи конденсатор – вспомогательное сопротивление – сопротивление R1.

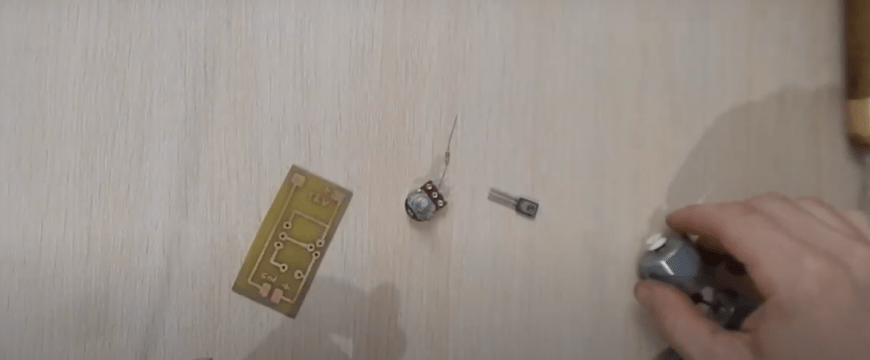

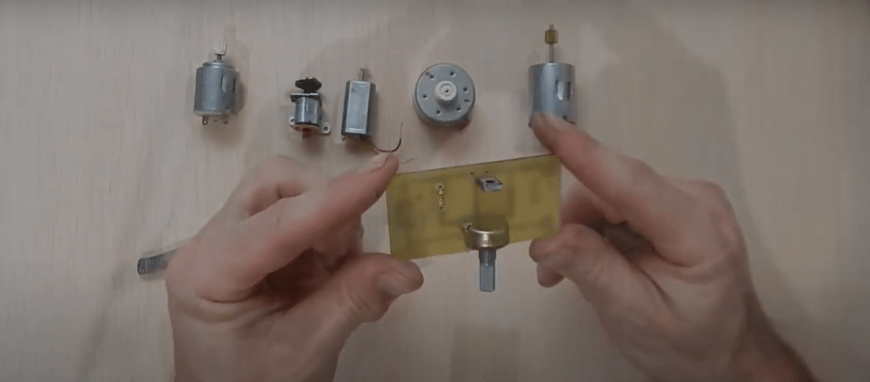

Симистры, как правило, располагаются на плате печатного монтажа. Ее легко создать из текстолита (применяется многослойный прессованный пластик, состоящий из теплоизоляционного волокна и фольги). Отдельные мастера вырезают плату посредством резака. Практикуется размещение элементов схемы способом навесного монтирования. Симистры монтируются только на алюминиевом либо медном теплообменнике. Он исполняет роль хорошего теплоотвода.

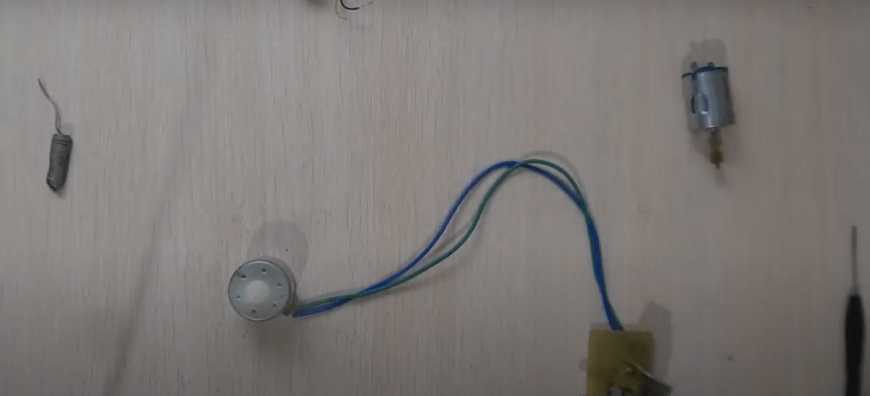

Испытание собранного приспособления производится при помощи обыкновенной лампы накаливания на 40-60 Вт. Подсоединяете ее к схеме, приступаете к регулированию мощности свечения. Если яркость меняется, следовательно, вы все выполнили правильно. Теперь можно приступать к монтажу регулятора в оболочку углошлифовальной машины. Осуществить это бывает не очень легко, поскольку необходимо добиться того, чтобы вспомогательное устройство не было помехой вам при использовании углошлифовальной машинки.

Место монтажа кустарного управляющего устройства вам будет необходимо рассчитать самостоятельно, в соответствии с особенностями конструкции болгарки. Установка схемы производится:

  • в добавочную коробку, монтируемую на корпус агрегата;
  • в рукоятку держателя;
  • в маленькую пустую нишу (она предназначается для охлаждения и обеспечения циркулирования воздушных масс) в задней области УШМ.

Само подсоединение схемы к устройству производится методом интегрирования ее в канал электрического питания угловой шлифмашины. С этим трудностей у вас, надо думать, не появится.

Основные функции регулятора оборота

Использование подобных преобразователей позволяет достичь многих целей, а именно:

  • возможность ступенчатого разгона и снижения оборотов электродвигателя, что ведет к уменьшению нагрузок и меньшему потреблению электрической энергии;
  • можно осуществить плавный запуск, а при мгновенном максимальном разгоне мотор получает сверхвысокие нагрузки, перегрев обмотки и иных приводов;
  • как средство дополнительной защиты электронных механизмов;
  • сокращение расходов на техобслуживание силовых агрегатов и насосов, так как снижаются риски поломок привода, а также отдельных механизмов.

Без похожих встроенных устройств не обходятся сварочные аппараты, стабилизаторы напряжения, ПК, телевизоры и т.д.

Управление по эксплуатации устройства

Основное правило при эксплуатации болгарки с самодельным регулятором оборотов — соблюдение режима работы и отдыха. Существует, что движок, работающий на «отрегулированном» напряжении, в особенности очень нагревается. При шлифовании на пониженных оборотах принципиально делать нередкие перерывы, чтоб обмотки коллектора не сгорели.

Также очень не рекомендуется включать инструмент, если регулятор оборотов выставлен на на уровне кинотеатра — пониженного напряжения не хватит на прокрутку ротора, ламели коллектора останутся работая в режиме недлинного замыкания, обмотки начнут перенагреваться. Открутите переменный резистор на максимум, потом, включив УШМ, снизьте обороты до подходящей величины.

Соблюдение правильного порядка включения и регулировки дозволит эксплуатировать болгарку неограниченно не один год.

Сегодня, следует осознавать, что регулировка скорости оборотов на болгарке происходит соблюдая принцип водопроводного крана. Устройство не наращивает количество оборотов, он может только понижать их. Отсюда вывод, что если наибольшая паспортная скорость 3000 об/мин,то при подключении регулятора оборотов, болгарка работает в спектре ниже, чем наибольшая скорость.

Внимание! Если УШМ уже содержит внутри себя электрические схемы, к примеру, уже оборудована регулятором оборотов, то тиристорный регулятор работать не будет. Внутренние схемы устройства просто не включатся

Самодельный регулятор оборотов для болгарки — Металлы, оборудование, инструкции

Если в вашем арсенале есть старенькая угловая шлифовальная машина, не спешите списывать её со счетов. Используя несложную электрическую схему, прибор можно легко модернизировать, добавив к нему функцию изменения частоты оборотов.

Благодаря простому регулятору, который реально собрать своими руками за несколько часов, функциональность аппарата значительно возрастёт. Снизив частоту вращения, болгарку можно применить как шлифовальный и заточный станок для различных видов материалов.

Появляются новые возможности для применения дополнительных насадок и оснастки.

Для чего болгарке низкие обороты?

Встроенная функция регулирования скорости диска позволит деликатно обрабатывать такие материалы, как пластмасса или древесина. На низких оборотах повышается комфортность и безопасность работы. Особенно полезна такая функция в электро- и радиомонтажной практике, в автосервисах и реставрационных мастерских.

Кроме того, среди профессиональных пользователей электроинструмента существует устойчивое мнение, что чем проще устроен аппарат, тем он надёжнее.

Поэтому некоторые компании специально выпускают выносные отдельные электронные регуляторы, которые подключаются к сетевому шнуру машины.

Регулятор оборотов и плавный пуск — для чего нужны

В современных болгарках применяют две важные функции, повышающие надёжность и безопасность инструмента:

  • регулятор оборотов — прибор, предназначенный для изменения количества оборотов двигателя в различных режимах работы;
  • плавный пуск — схема, обеспечивающая медленное увеличение оборотов двигателя от нуля до максимального при включении устройства.

Применяются в электромеханических инструментах, в конструкции которых используется коллекторный двигатель. Способствуют уменьшению износа механической части агрегата во время включения. Снижают нагрузку на электрические элементы механизма, запуская их в работу постепенно.

Как подключить прибор к болгарке, варианты

Подключение регулятора зависит от того, какой вид прибора выбран. Если используется простая схема, достаточно вмонтировать её в канал сетевого питания электроинструмента.

Установка самодельной платы

Не существует готовых рецептов по монтажу. Каждый, кто решил оборудовать УШМ регулятором, располагает его сообразно своим целям и модели инструмента. Кто-то вставляет прибор в ручку держателя, кто-то в специальную дополнительную коробку на корпусе.

В различных моделях пространство внутри корпуса болгарки может быть разным. В некоторых достаточно свободного места для установки управляющего блока. В других приходится выносить его на поверхность и крепить иным способом. Но хитрость в том, что, как правило, в задней части инструмента всегда существует определённая полость. Предназначена она для циркуляции воздуха и охлаждения.

Полость в задней части аппарата

Обычно именно здесь и располагается заводской регулятор оборотов. Сделанную своими руками схему можно поместить в это пространство. Чтобы регулятор не перегорел, тиристоры следует установить на радиатор.

Особенности монтажа готового блока

При покупке и установке заводского регулятора внутрь болгарки, чаще всего приходится модифицировать корпус — прорезать в нём отверстие для вывода регулировочного колеса. Но это может неблагоприятно отразиться на жёсткости кожуха. Поэтому предпочтительной является установка прибора снаружи.

Регулировочное колесо изменяет обороты

Цифры на регулировочном колесе обозначают количество оборотов шпинделя. Значение это не абсолютное, а условное. «1» — минимальные обороты, «9» — максимальные. Остальные цифры служат для ориентировки при регулировании. Расположение колеса на корпусе бывает различным. Например, на УШМ Bosch PWS 1300–125 CE, Wortex AG 1213–1 E или Watt WWS-900, оно расположено у основания рукояти. В других моделях, таких как Makita 9565 CVL, регулировочное колесо находится в торце кожуха.

Схема подключения регулятора к болгарке не сложная, но иногда не так просто протянуть кабели к кнопке, которая располагается на другом конце корпуса прибора. Задача может решиться подбором оптимального сечения провода или выводом его на поверхность кожуха.

Регулятор подключается согласно схеме

Хороший вариант — установка регулятора на поверхности прибора или крепление к сетевому кабелю. Не всегда всё получается с первой попытки, иногда прибор приходится протестировать, после чего внести некоторые коррективы. А это легче делать, когда доступ к его элементам открыт.

Крепление к сетевому шнуру

Основные неисправности болгарки и их причины

По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.

Болгарка не включается

Причины того, что УШМ не включается, могут быть следующие:

  • неисправна электрическая вилка;
  • неисправен электрический кабель;
  • сломалась кнопка запуска;
  • нарушен контакт между кабелем питания и кнопкой;
  • обрыв контактного провода электрощетки;
  • сильный износ электрощеток;
  • выход из строя обмоток ротора или статора.

УШМ не развивает обороты

Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.

  1. Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
  2. Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
  3. Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.
  4. Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.

Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.

Электродвигатель греется

Причины того, что греется болгарка, могут быть следующие.

  1. Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
  2. Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
  3. Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
  4. Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
  5. Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.

Болгарка искрит

Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.

  1. Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
  2. Нарушился контакт между коллекторными пластинами и обмоткой.
  3. Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
  4. Разбалансировка ротора двигателя.
  5. Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
  6. Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
  7. Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
  8. Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
  9. Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
  10. Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.

Особенности конструкции инструмента

Фирма Интерскол является российским лидером по разработке, производству и продаже различного электроинструмента, признанным мировыми производителями. Продукцию Интерскол отличают эргономичность, простота и удобство в обслуживании, экологичность, повышенная мощность. Болгарки Интерскол классифицируются по диаметру диска: 115,125,150,180,230. В среде любителей мастерить своими руками особой популярность пользуются болгарки Интерскол двух классов: с диаметром диска 125 мм и 230 мм. В представленных классах выпускается несколько моделей, различаемых по мощности. В классе 125 мм выпускается 4(четыре) модели Интерскол: УШМ 125/900, УШМ 125/1000, УШМ 125/1100Э, УШМ 125/1400ЭЛ. В классе 230 мм производится 10(десять) моделей Интерскол, отличающихся друг от друга по мощности. Болгарки Интерскол класса 230 выпускаются мощностью, превышающей 2000 Вт.

Расшифровывается маркировка Интерскол УШМ 230/2300: угловая шлифовальная машина с максимальным диаметром круга 230 мм, мощностью 2300 Вт.

У болгарок Интерскол ушм 125 ведомые шестерни на шпинделе крепятся за счет шпоночного соединения. Болгарки Интерскол УШМ 125 собраны в одном корпусе, служащем ручкой.

У болгарок Интерскол УШМ 230 сзади корпуса имеется удобная задняя ручка. Это мощные профессиональные машины с двуручной конструкцией. У углошлифовальных машин этого класса ведомые шестеренки запрессовываются на вал шпинделя.

В предлагаемой инструкции по ремонту мы будем рассматривать схемы двух классов болгарок Интерскол: УШМ 125, УШМ 230.

Регулятор оборотов и плавный пуск — для чего нужны

В современных болгарках применяют две важные функции, повышающие надёжность и безопасность инструмента:

  • регулятор оборотов — прибор, предназначенный для изменения количества оборотов двигателя в различных режимах работы;
  • плавный пуск — схема, обеспечивающая медленное увеличение оборотов двигателя от нуля до максимального при включении устройства.

Применяются в электромеханических инструментах, в конструкции которых используется коллекторный двигатель. Способствуют уменьшению износа механической части агрегата во время включения. Снижают нагрузку на электрические элементы механизма, запуская их в работу постепенно.

При включении питания происходит скачкообразный переход от состояния покоя до вращения диска со скоростью 2,5–10 тысяч оборотов в минуту. Тем, кто работал с болгаркой, хорошо известно ощущение, что машинка просто «вырывается из рук». Именно в этот момент и происходит подавляющее количество поломок, связанных с механической частью агрегата.

Не меньшую нагрузку испытывают и обмотки статора и ротора. Коллекторный двигатель стартует в режиме короткого замыкания, электродвижущая сила уже толкает вал вперёд, но инерция ещё не позволяет ему вращаться. Возникает скачок пускового тока в катушках электромотора. И хотя конструктивно они рассчитаны на такую работу, рано или поздно наступает момент (например, при скачке напряжения в сети), когда изоляция обмотки не выдерживает и происходит межвитковое замыкание.

При включении в электрическую схему инструмента схем плавного пуска и изменения частоты вращения двигателя, все вышеизложенные проблемы автоматически исчезают. Кроме всего прочего, решается проблема «провала» напряжения в общей сети в момент запуска ручного инструмента. А это значит, что холодильник, телевизор или компьютер не будут подвержены опасности «перегорания». А предохранительные автоматы на счётчике не будут срабатывать и отключать ток в доме или квартире.

Схема плавного пуска используется в болгарках средней и высокой ценовой категорий, блок регулировки оборотов — преимущественно в профессиональных моделях УШМ.

Дополнительные электросхемы повышают стоимость инструмента, но увеличивают срок службы и уровень безопасности при работе.

Изготовление регулятора оборотов своими руками

Попытки приспособить обычный диммер мдля регулировки яркости лампы ничего не даст. Во-первых, эти устройства рассчитаны на совершенно другую нагрузку. Во-вторых, принцип работы диммера не совместим с управлением обмоткой электромотора. Поэтому приходится монтировать отдельную схему, и придумывать, как ее разместить в корпусе инструмента.

Самоделный регулятор скорости

Простейший тиристорный регулятор скорости вращения легко можно сделать самостоятельно. Для этого понадобится пять радиоэлементов, которые продаются на любом радиорынке.

Электрическая схема тиристорного регулятор скорости для вашего инструмента

Компактность исполнения позволяют разместить схему в корпусе УШМ без ущерба эргономике и надежности. Однако такая схема не позволяет сохранять крутящий момент при падении оборотов. Вариант подойдет для снижения оборотов при резке тонкой жести, проведении полировальных работ, обработке мягких металлов.

Если ваша болгарка используется для обработки камня, или на нее можно установить диски размером более 180 мм, необходимо собрать более сложную схему, где в качестве модуля управления используется микросхема КР1182ПМ1, или ее зарубежный аналог.

Электросхема регулировки оборотов с применением микросхемы КР1182ПМ1

Такая схема контролирует силу тока при любых оборотах, и позволяет минимизировать потерю крутящего момента при их снижении. К тому же, эта схема бережнее относится к двигателю, продлевая его ресурс.

Вопрос, как сделать регулировку оборотов инструмента, возникает при стационарном его размещении. Например, при использовании болгарки в качестве циркулярной пилы. В таком случае, регулятором оснащается точка подключения (автомат или розетка), и регулировка оборотов происходит дистанционно.

Вне зависимости от способа исполнения, регулятор оборотов УШМ расширяет возможности инструмента и добавляет комфорта при его использовании.

Работа схемы

Подстроечный резистор VR1 изменяет время заряда конденсатора C1. При подаче напряжения на схему, в 1-ый момент времени (1-ый полупериод входной синусоиды) симисторы DB3 и TRIAC закрыты. Напряжение на выходе равно нулю. Конденсатор C1 заряжается, напряжение тут увеличивается. В определённый момент времени, задаваемый цепочкой R1-VR1, напряжение на конденсаторе превосходит порог открытия симистора DB3, симистор раскрывается. Напряжение с конденсатора передаётся на управляющий электрод симистора TRIAC, который также раскрывается. Через открытый симистор начинает протекать ток. Сначала второго полупериода синусоиды симисторы запираются пока, пока конденсатор C1 не перезарядится в оборотную сторону. Таким макаром, на выходе выходит импульсный сигнал сложной формы, амплитуда которого находится в зависимости от времени работы цепи C1-VR1-R1.

Особенности конструкции болгарки Makita

Перед тем как окончательно поломаться, болгарка обычно начинает подавать сигналы бедствия. Диагностирование лучше всего проводить по принципу от простого к сложному. Кроме того, причинами выхода из строя могут стать повреждения магнитопровода и коллектора. Ресурс этих устройств обычно ограничен несколькими годами, конечно, все зависит от интенсивности использования.

Как производить ремонт Если болгарка не запускается при включении пусковой кнопки, то имеются основания полагать, что здесь причина не столь серьезная, и несложно выполнить ремонтные работы самостоятельно. Снимите гайку, вытащите плоскую шайбу поз. Синтетические ткани могут от них загореться или повредиться прогореть.


Ремонт можно сделать в домашних условиях. Является одной из частей двигателя с расположенным внутри якорем.


В случае неудачи следует заменить имеющиеся припойное. Эта деталь располагается внутри электрического двигателя и во время работы начинает вращаться.


При этом корректировке подлежит как скорость вращения рабочего диска, так и развиваемая им мощность; Статор — часть электродвигателя болгарки, в которой вращается якорь ротор. ремонт болгарки

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
