Регулировка карбюратора бензопилы алко

Особенности регулировки карбюраторов бензопил популярных марок своими руками

Несмотря на то, что, на первый взгляд, все карбюраторы одинаковы, регулировка этого узла может отличаться в зависимости от марки инструмента. Различия могут быть незначительными, однако они есть, и о них стоит упомянуть.

Особенности регулировки своими руками карбюратора бензопилы «Штиль 180»

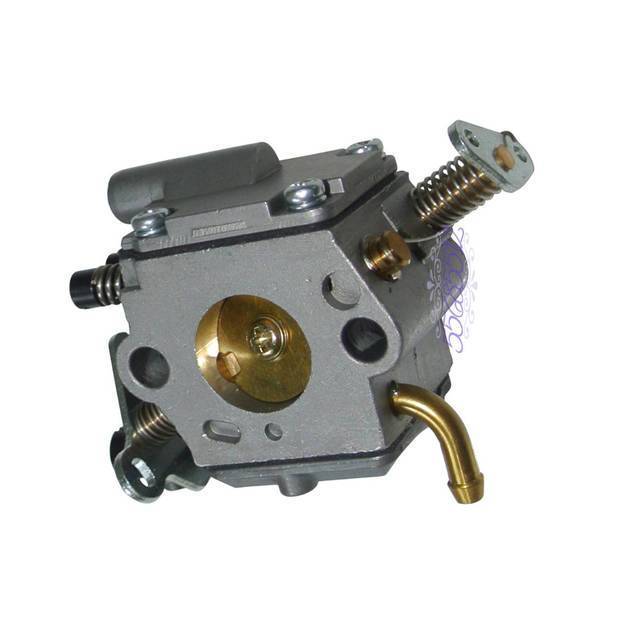

Карбюратор бензопилы «Штиль 180» довольно интересен. Его особенность в том, что два регулировочных винта из трёх привычных на нём отсутствуют. А потому регулировка карбюратора бензопилы «Штиль 180» сводится к элементарной настройке холостого хода при помощи единственного винта LD. А вот о другой модели марки «Штиль 250» этого сказать нельзя. Здесь узел практически привычный, с тремя винтами. Разница заключается лишь в том, что холостой ход при регулировке карбюратора Штиль 250 настраивается винтом Н, а не Т.

ФОТО: shopozz.ruДовольно известная бензопила в России – «Штиль 180»

Нюансы регулировки карбюратора бензопил, марки «Урал»

Регулировка производится по следующему алгоритму. Сначала выставляются обороты холостого хода (винт малого газа), чтобы цепь была статична. При сильном дыме из выхлопной трубы следует немного закрутить винт полного газа. При этом, дыма станет меньше, а обороты увеличатся. Так, поочерёдно выставляя винты, можно добиться оптимального результата.

ФОТО: ваш-дом-и-сад.рфБензопила «Урал» – это уже классика

После следует резко нажать на рычаг газа. Если обороты пошли вверх быстро, то всё в норме, можно винт малого газа фиксировать. Если же они растут недостаточно динамично, стоит немного вывернуть винт полного газа. А после обкатки уже можно настроить и максимальную мощность.

Кстати, аналогичный карбюратор устанавливается и на бензопилы «Тайга», а значит, и регулировка будет идентичной.

ФОТО: grizzly-tool.com.uaНа бензопилу «Тайга» ставится тот же карбюратор, что и на «Урал»

Бензопила «Партнёр 350»: как отрегулировать карбюратор

Здесь всё просто. Регулировка карбюратора бензопилы «Партнёр 350» производится в соответствии с представленной нами сегодня пошаговой инструкцией. Но, если что-либо из неё читателю осталось непонятным, предлагаем ещё один вариант. Ниже представлено видео регулировки карбюратора бензопилы «Партнёр 350», которое поможет разобраться в этом вопросе.

Watch this video on YouTube

Хускварна 142: как отрегулировать карбюратор этой бензопилы своими руками

И у этой марки и модели никаких особенностей или отличий нет. Все регулировки карбюратора бензопилы «Хускварна 142» (как и 137 или 240 модели) своими руками производятся по аналогичному с пошаговой инструкцией алгоритму. Это наиболее распространённый вариант настройки, потому он и был приведён в вышеуказанной инструкции. К примеру, аналогичным образом производится и регулировка карбюратора бензопилы «Карвер».

ФОТО: besplatka.uaХускварна 142 выглядит довольно агрессивно
ФОТО: krsk.au.ruА вот 240-я модель с виду немного помягче, однако по характеру не уступит
ФОТО: zubilo-perm.ruКарвер пытаются копировать фирменный оранжевый цвет Хускварны

Чем промывать карбюратор бензопилы?

Для очистки узла от сильных загрязнений лучше всего использовать средство, которое поставляется в продажу в баллонах под давлением. В комплекте с очистителем есть дозатор и длинная тонкая трубка, которая дает возможность распылить средство в любых труднодоступных местах.

Нужно помнить, что чистка карбюратора на бензопиле выполняется с использованием легковоспламеняемых химических средств. Работать с ними нужно в специальной защитной маске и только в хорошо проветриваемых помещениях.

Чтобы почистить карбюратор на бензопиле, узел потребуется частично разобрать. Дроссельную заслонку, регулировочные винты, корпус и другие детали карбюратора потребуется промыть средством из баллона и отложить до полного высыхания. Как только все элементы высохнут, узел можно собрать и установить обратно на бензопилу.

Контроль произведенной регулировки

Замер величины оборотов тахометром

После проведения настроек выключают бензопилу, дают ей остыть. Запускают инструмент. При правильной регулировке набор оборотов от заданных значений холостого хода до максимальных происходит быстро.

Необходимо замерить величину, чтобы убедиться: выдаваемые максимальные обороты не превышают значения, указанного в паспорте. Если обнаружено превышение, следует вернуться к винту H и ослабить его на пол оборота: при сверхнормативной частоте вращения процесс зажигания может быть нарушен.

Если набор оборотов замедлен, занимает до минуты или более, нужно отпустить винт L на четверть оборота.

Регулировка карбюратора бензопилы Carver 45 15

Бензопила Carver RSG 38 16K

Небольшая бытовая пила с системой аварийного тормоза, которая заботиться о безопасности оператора. Бензиновый двигатель со слоем специального покрытия увеличивает срок эксплуатации пилы.

Также запчасти, гарнитура и комплектующие отличаются более долгим сроком службы. А система поглощения вибрации и рабочих шумов делает использование пилы еще более комфортным и удобным.

Преимущества бензопил Carver:

производительность соответствует заявленной мощности;
все бензопилы имеют качественную сборку и удобные ручки для удерживания;
с помощью данного инструмента можно пилить любые породы дерева;
большинство бензопил оснащены автоматической подачей смазки.

Бензопила Carver RSG 52 20K

Мануал к данной пиле с точными техническими характеристиками дает понять, что перед нами — яркий представитель полупрофессиональной бензиновой пилы. Повышенная мощность двигателя до 3,3 лошадиных сил, объемом 52 см3 гарантируют быструю и продуктивную работу.

Отличительной особенностью от других представителей пил Carver является картер двигателя из металла, который обладает поразительной прочностью и теплоотдачей. Шина длиной 20 дюймов вместе с сильным двигателем позволяет работать даже с твердыми и большими деревьями и брусьями.

Ассортимент модельного ряда бензопил Carver достаточно обширный. Имеющиеся мотопилы Carver разделяются на несколько основных категорий, обладают схожими техническими характеристиками и весьма популярны, благодаря своей доступной цене и простой эксплуатации.

Ремонт карбюратора своими руками

То, что карбюратор нуждается в ремонте можно определить по следующим признакам: нестабильная работа мотора, перерасход топлива, скачки мощности двигателя, хлопки.

Что можно заменить в карбюраторе, не обращаясь к специалисту:

топливный фильтр (промывка или замена) – при рывках двигателя и чихании;
игольчатый клапан – если игла заклинивает в клапане или залипла;
диафрагму топливного насоса – износ;
прокладку под крышкой главной камеры – не герметичность.

Также можно:

разобрать и промыть карбюратор, при засоре воздушного фильтра;
закрутить болты, при их потере фиксации в связи с интенсивной вибрацией бензопилы.

Компания Walbro выпускает расширенные ремонтные комплекты для самостоятельной замены, включающие в себя, практически, все детали карбюратора (игла впуска топлива, качалка, ось качалки, сетки фильтров, мембрана).

Как самостоятельно отрегулировать обороты

Те, кто длительное время работает бензопилой, могут позволить себе регулировку по звуку работающего или запущенного на холостом ходе инструмента. Остальным рекомендуется обзавестись тахометром для более-менее точных настроек.

Головки настроечных винтов чаще всего под тонкую шлицевую отвертку, но могут быть сюрпризы: крест (винт холостого хода) или оригинальная форма под специальный инструмент (чтобы усложнить задачу пользователю и отправить его в сервисный центр).

Тахометр

В подавляющем большинстве привести бензопилу в нормальное состояние удается за счет поворотов винта LA вправо или влево, замеряя тахометром число оборотов вала. Стремиться нужно к тому значению, которое указано в паспорте для холостого хода, например, 3000 об/мин. Эта регулировка может потребоваться не один раз, если владелец периодически меняет марку бензина при заправке.

Если данная регулировка не помогла, и бензопила по-прежнему работает нестабильно, придется заняться винтами L и H.

Эта процедура состоит в следующем:

При помощи отвертки полностью закрутить оба винта, до упора.
Ослабить винты на два оборота, больше не стоит: полностью вынутый винт самостоятельно на место не вернуть.
Запустить двигатель и дать ему поработать минут пять, чтобы прогрелся.
При работающем двигателе медленно проворачивают винт L до достижения максимального числа оборотов, затем на четверть оборота прикручивают.
Так же поступают с винтом H, фиксируя его в таком положении, когда показатель тахометра будет соответствовать указанным в паспорте на агрегат максимальным оборотам.
Дальнейшая регулировка производится плавным вращением винта холостого хода (при необходимости) до тех пор, пока двигатель не заработает стабильно.

Производить настройки приходится на прогретом агрегате, а в некоторых моделях без снятия кожухов до винтов не добраться, поэтому при работе нужны внимательность и осторожность

Правила регулировки

Схема настройки карбюратора и рекомендуемое положение регулировочных винтов указываются в инструкции к каждому конкретному инструменту. При знакомстве с новой пилой рекомендуется затянуть винты до упора, посчитав число оборотов, чтобы потом иметь возможность вернуть заводские настройки. Общие же принципы регулировки таковы:

Перед регулировкой двигатель нужно прогреть на холостых оборотах 10 мин.
Вращая винт L нужно добиться такого качества смеси, чтобы на холостом ходу двигатель работал равномерно на 1500–2000 об/мин. При этом ускорение (разгон) при нажатии на рычаг акселератора должно быть быстрым, но равномерным. Провал в наборе оборотов свидетельствует о слишком обеднённой смеси, винт нужно выкрутить до исчезновения этого явления.
После регулировки смеси для низких оборотов винт T закручивается до тех пор, пока цепь не начнёт вращаться, а затем выкручивается на 1/2. 1/3 оборота

Здесь важно следить за исправностью механизма сцепления.
Винт Н в кустарных условиях не регулируется.

Опасность самостоятельной регулировки винта Н заключается в том, что слишком бедная смесь на высоких оборотах, и особенно под нагрузкой, приводит к стремительному износу поршневой и сбоям в системе зажигания. Лезть к регулировке высоких оборотов можно лишь в том случае, если соблюдаются три условия:

Бензопила очевидно не выдаёт положенной мощности при пилении.
У лица, выполняющего настройку, есть общие познания в устройстве карбюраторных двигателей.
В распоряжении имеется средство измерения оборотов двигателя.

Последним может выступать либо тахометр, либо мультиметр со встроенным осциллографом. Для подключения мультиметра нужно обмотать 3–4 витка тонкой медной проволоки вокруг провода свечи зажигания.

Основная задача винта Н — компенсировать превышение или занижение оборотов из-за смены типа топлива, концентрации масла или состава воздуха. Также сбить «верхнюю» настройку может недостаточная точность регулировки винта низких оборотов. Схема регулировки проста — винт затягивается или откручивается до тех пор, пока двигатель пилы на максимальном газу не будет выдавать 14,5–15 тысяч об/мин или значение, указанное в инструкции по эксплуатации.

Если используете осциллограф, его показания (частота искрового разряда) должны находиться в районе 230–250 Гц. Учитывайте класс точности измерительных приборов и тот факт, что под нагрузкой обороты проседают на 10–15%. Лучше, если двигатель будет работать на заниженных оборотах, чем на завышенных, пусть даже незначительно.

Основные узлы карбюратора Carver

Карбюратор бензопилы состоит из следующих основных узлов:

литой корпус из легкого сплава;
мембранный насос для ручной подкачки топлива перед запуском (подсос);
диффузор;
жиклеры (строго калиброванные отверстия в бронзовых втулках для дозированной подачи топлива);
поплавковая камера;
распылитель.

Также в карбюраторах бензопил есть топливные каналы, дроссельная (газовая) регулируемая заслонка, воздушная заслонка, фильтры и регулировочные винты.

Принцип работы карбюратора Carver

После запуска ДВС бензопилы, открывается воздушная заслонка, через неё в диффузор попадает очищенный воздух фильтром тонкой очистки. Туда же через калиброванные отверстия в жиклерах попадает бензин. Количество воздушно-топливной смеси, которая попадает из карбюратора в камеру сгорания, регулируется положением дроссельной заслонки, связанной тягой с рукояткой газа.

Игольчатый клапан перекрывает поступление бензина в карбюратор при его наполнении. Бензин перед попаданием в жиклеры проходит через фильтр, что снижает риск засорения калиброванных отверстий в них.

Как отремонтировать карбюратор хускварна своими руками?

В процессе эксплуатации и диагностики могут обнаружиться дефекты в карбюраторе. Большинство из них можно устранить самостоятельно при минимуме знаний и без обращения в специализированный центр ремонта.

Среди методов устранения можно выделить:

Замена различных прокладок в местах соединения герметичных деталей;
Чистка или замена фильтрующих элементов карбюратора;
Замена элементов насоса или клапанов;

Практически все вышеперечисленные детали можно позиционировать, как ремкомплект, который используется для мелко-срочного ремонта карбюраторов. После их установки, карбюратор бензопилы хускварна 137 может надолго забыть про неисправности, а регулирование станет проще.

Что понадобится, чтобы отрегулировать карбюратор хускварна своими руками?

Чтобы грамотно провести регулировку карбюратора бензопилы, необходимо заранее запастись соответствующим инструментом.

Вам понадобится следующий список:

Самая обычная отвертка, при помощи которой проводится откручивание или закручивание регулировочных винтов;
Тахометр, предназначенный для подсчета оборотов коленчатого вала. Приходится при настройке холостого хода, так как на слух определить число оборотов в минуту довольно проблематично;
Отвертка крестовая. Она нужна, чтобы была возможно выкрутить винт (Т);
Компрессор с подключенным к ним специальным пистолетом. Продувочное устройство поможет избавиться от лишнего сора и грязи, так как карбюратор должен быть всегда чистым.

Как устранить неисправности карбюратора

Основные неисправности карбюратора бензопилы могут быть следующими.

Двигатель заводится с трудом и глохнет спустя несколько секунд после старта. Зачастую причиной этого является неправильная настройка низких оборотов. Топливо-воздушная смесь получается слабо обогащенной. Необходимо выкрутить винт “L” на пол оборота, после чего настройка должна завершиться винтом “T”.
Мощность двигателя ощутимо снижается при нагрузке. Это значит, что карбюратор чрезмерно обогащает смесь кислородом. Поэтому винт “H” необходимо немного закрутить, примерно на 1/8 оборота. Если после таких действий мощность двигателя по-прежнему является недостаточной, но произошло некое улучшение в его работе, то регулятор можно еще немного подтянуть.
Двигатель на максимальных оборотах и без нагрузки начинает “петь”. Вызывает данный сбой в работе агрегата обедненная смесь и завышенные обороты. Настройка происходит все тем же винтом “H”.
В камеру сгорания не поступает бензин. Поломка может быть вызвана засорением топливного фильтра, каналов и жиклеров карбюратора. Для устранения неисправности нужна полная разборка данного модуля бензопилы и продувка его каналов сжатым воздухом (потребуется компрессор). Чтобы качественно почистить топливные каналы, можно воспользоваться специальной карбюраторной жидкостью для промывки. Также отсутствие поступления топлива в цилиндр двигателя может быть из-за неправильной регулировки. Как это делается своими руками, рассматривалось выше.
Переливает карбюратор. В 90% случаев перелив топлива вызывается подсохшей и загрубевшей мембраной, которая давит на коромысло, связанное с иглой. Чтобы ее поменять, потребуется снять и разобрать карбюратор.
Двигатель плохо набирает обороты, работает с перебоями, снижается мощность. Данные неполадки часто вызывает засоренный воздушный фильтр. Потребуется снятие крышки, закрывающей фильтр, и его чистка, которая заключается в стирке с моющим средством.

В целом, своевременная регулировка, а также вовремя выполненный ремонт карбюратора бензопилы могут значительно продлить срок работы всей поршневой системы двигателя

Поэтому к настройке данного компонента топливной системы нужно относиться с большим вниманием

Регулировка карбюратора бензопилы – что нужно знать новичку?

Изначально все регулировочные болты находятся в заводских положениях – это гарантирует всасывание оптимального количества горючего и воздуха. Тем не менее, из-за длительной эксплуатации пилы в сложных условиях, заводские настройки ее карбюратора могут нарушиться. Даже незначительный сдвиг одного из болтов на 1/5 оборота приведет к серьезному нарушению в работе двигателя пилы. В связи с этим оператор должен постоянно следить за тем, чтобы регулировочные болты находились в оптимальных, установленных на заводе-производителе, положениях.

Если по каким-то причинам работа узла была нарушена, то его потребуется заново настроить. Для этого в устройстве узла предусмотрены 3 регулировочных болта. Первый из них обозначен буквой H – он нужен для настройки двигателя бензопилы при работе на максимальных оборотах. Второй винт с маркировкой L используется для регулировки мотора во время его работы на низких оборотах. Третий винт может иметь маркировку T, S или LA. Его задача заключается в настройке ДВС при работе в режиме холостых оборотов.

Настройка карбюратора бензопилы обязательно должна проводиться при полностью исправном двигателе. Непосредственно перед регулировкой потребуется осмотреть воздушный фильтр, и, при необходимости, очистить его или заменить.

Регулировка карбюратора бензопилы – что нужно знать новичку?

Чем промывать карбюратор бензопилы?

Задуматься об очистке топливного узла бензоинструмента нужно в таких случаях:

при затруднительном запуске двигателя;
при нестабильной работе ДВС на кратковременном холостом ходу;
в случае появления провалов при плавном нажатии на штатный курок газа;
при значительном повышении расходов заправляемого топлива.

Чаще всего для промывки встроенного карбюратора бензопилы используются жидкости, которые есть практически в каждом гараже:

керосин;
дизельное топливо;
чистый бензин;
растворитель.

Современные садоводы, использующие мощные профессиональные пилы, используют более эффективные и щадящие средства:

Mannol Vergaser Reiniger – очиститель, поступающий в продажу в виде аэрозоля. Он быстро и легко расщепляет даже самые старые образования смол, нагара, маслянистого налета и других видов загрязнений;
Hi-Gear – этот очиститель выделяется высокими свойствами растворения. Ему под силу выведение старых засохших пятен, маслянистой корки и первых признаков ржавчины без вреда для деталей топливной системы;
Jet 100 Ultra – высокотехнологичный спрей, предназначенный для быстрой очистки карбюратора бензопилы. Показывает высокую скорость растворения наиболее старых маслянистых пятен.

Чистка карбюратора на бензопиле выполняется в такой последовательности:

Вначале нужно очистить внешнюю часть двигателя пилы, а также демонтировать и тщательно промыть корпус заводского воздушного фильтра;
Далее можно переходить к разборке бензоинструмента. Для этого нужно снять корпус фильтра, а также открутить крепления, удерживающие карбюратор вместе с двигателем;
Затем потребуется аккуратно отсоединить от карбюратора тросики тяги и газа

Имеющиеся в конструкции пружины нужно снять так, чтобы не растянуть их;
После этого нужно осторожно стянуть с заводских штуцеров топливного узла шланги для подачи горючего;

Чтобы почистить карбюратор на бензопиле, нужно снять его с фирменных крепежных шпилек
При этом важно сохранить целостность прокладки, установленной между цилиндром ДВС и топливным узлом;

На следующем этапе потребуется очистить внешние стенки карбюратора. Для этого их можно обработать жидким очистителем или бензином
При этом нужно постараться, чтобы пыль и мусор не попали внутрь узла или цилиндра мотора;
Далее потребуется открутить винты крепления диафрагмы карбюратора, снять ее крышку и промыть внутреннюю полость аэрозольным очистителем;
После этого нужно демонтировать топливный фильтр предварительной тонкой очистки, а также разобрать ту часть узла, к которой подведено горючее

Все внутренние детали карбюратора необходимо тщательно промыть аэрозольным очистителем. Если первая очистка не принесла результата, то промывку следует повторить.

После окончательного высыхания всех внутренних деталей штатного карбюратора нужно собрать топливный узел в обратной последовательности, и установить его на место в конструкции хозяйственной бензопилы.

Назначение, конструкция и принцип действия карбюратора.

Карбюратор нужен для подготовки топливовоздушной смеси для питания двигателя. Если пропорции в этой смеси неправильные, нарушается работа мотора. При несоблюдении пропорции в сторону увеличения количества топлива смесь называют перенасыщенной, если же топлива, наоборот, мало — бедной. На работе двигателя и то, и другое сказывается не лучшим образом.

В разных моделях бензопил карбюраторы отличаются по конструкции, однако по принципу действия они схожи. Поток воздуха с высокой скоростью перемещается по воздушному каналу. Заслонка, перекрывающая канал, позволяет менять скорость воздушной струи. Топливо через распылитель подаётся в канал, где смешивается с поступающим воздухом, образуя топливовоздушную смесь. Полученная смесь поступает в двигатель.

Давление в поплавковой камере, где перед смешиванием находится топливо, практически равняется атмосферному. Но в воздушном канале создаётся разрежение, благодаря чему горючее втягивается в поток воздуха. Чем больше открывается заслонка, тем быстрее движется воздух, и количество топлива также увеличивается — частота оборотов двигателя растёт. Так упрощённо можно представить принцип действия карбюратора.

Для эффективной, ровной работы инструмента, получения максимальной отдачи и при этом экономного потребления топлива требуется настройка карбюратора бензопилы. Перед регулировкой необходимо проверить топливный и воздушный фильтры — они должны быть чистыми. На большинстве бензопил настройка осуществляется тремя винтами: холостого хода, высоких оборотов, низких оборотов. О правильной настройке карбюратора свидетельствуют такие признаки:

Цепь не движется на холостом ходу.
Двигатель разгоняется плавно и быстро.
Звук работающего мотора ровный, похож на звучание четырёхтактного двигателя.

К регулировке карбюратора нужно относиться со всей возможной аккуратностью, ведь ошибки в настройках могут привести к весьма серьёзным последствиям, вплоть до возникновения неисправности двигателя. Если нет стопроцентной уверенности в своих силах, необходимо обратиться в сервисный центр.

Как понять, что требуется регулировка карбюратора?

Существует несколько признаков, которые могут говорить о некорректной работе прибора Walbro. Карбюратор в этих случаях необходимо отрегулировать. Если двигатель бензопилы запускается с большим трудом и сразу же после запуска глохнет, причина этого явления в неоптимальной топливной смеси. Другими словами, она излишне бедная. Также карбюратор требует настройки, если внезапно пила стала потреблять слишком много топлива. Еще один из признаков – больше количество выхлопных газов. Это сигнал о том, что смесь сгорает не полностью. Она слишком богата. Могут быть нарушены крепления настроечных винтов. Это случается из-за сильных вибраций и различных дефектов защищающего колпачка. Данное явление встречается очень редко в продукции Walbro. Карбюратор после этого можно легко отремонтировать. Еще одна проблема – засор. Часто каналы карбюратора, диффузор и полости могут загрязняться из-за некачественного горючего или неисправного воздушного фильтра. Слишком изношенные поршни двигателя тоже влияют на работу карбюратора. В этом случае настройка карбюратора Walbro если и поможет решить проблему, то только временно. В данной ситуации необходимо выполнить капитальный ремонт мотора.
