Регулировка карбюратора на триммере patriot pt 555

Регулирование углерода

Промойте воздушный фильтр перед регулировкой карбюратора. Рекомендуется полоскать каждые 10 часов. После этого вы можете начать настройку. На примере фото показан карбюратор бензинового триммера PRORAB-8406. Цифры обозначают регулировочные винты, которые мы будем использовать.

Винты для регулировки карбюратора карбюратора PRORAB-8406

Назначение регулировочных винтов:

  1. Винт для регулировки топливной смеси.
  2. Регулировочный винт холостого хода.
  3. Винт ограничивает максимальную скорость.

Запустите кисть и подождите, пока она прогреется.

Регулировка топлива

Начните медленно затягивать пропеллер, который регулирует топливную смесь, пока двигатель не остановится или не замерзнет, ​​если вы не уловили момент. Затем открутите винт на четверть оборота, если двигатель не работает, или на пол-оборота, если он не работает. Запустите остановленный двигатель. Проверьте, открыв дроссель, как двигатель ускоряется. Продолжайте отвинчивать винт №1 на четверть оборота, пока двигатель не начнет уверенно набирать увеличенную скорость при подаче газа. Это будет момент наиболее экономичной стабильной работы двигателя. На газовом триммере PRORAB-8406 регулировочные винты поворачивают по часовой стрелке, откручивают. Против часовой стрелки, у некоторых других марок кусторез может быть наоборот.

Регулировка холостого хода

Переходим к настройке низкой скорости. Винт №2 ограничивает обратное движение рычага дроссельной заслонки. Оборачивая его, мы увеличиваем скорость холостого хода, откручиваем его, уменьшаем. Отрегулируйте так, чтобы двигатель работал уверенно на низких оборотах и ​​даже немного быстрее (для лучшего запуска), но чтобы катушка лески или нож не вращалась, и перед тем, как вы начнете вращаться, имеется достаточный запас скорости. Если двигатель плохо запускается, все равно увеличьте скорость холостого хода.

Ограничение максимальной скорости

После регулировки расхода топливной смеси и низкой скорости проверьте, как работает двигатель кустореза на максимальной скорости. При необходимости ограничить максимальную скорость до требуемого уровня с помощью полого винта №3. Открутите контргайку и затяните ее, чтобы уменьшить максимальную скорость, или открутите, чтобы увеличить ее. После регулировки затяните гайку. Установка максимальной скорости необходима для защиты мотора триммера от перегрева и возможности использования блокировки клавиш для снижения утомляемости правой руки.

Возможно, вам придется отрегулировать триммер карбюратора позже. Например, если двигатель начинает плохо набирать обороты при работе на полной нагрузке, отверните винт №1 еще на четверть оборота. Если запуск затруднен, увеличьте скорость холостого хода. Погодные условия и качество топливной смеси могут влиять на работу кусторезов. Сами вибрирующие винты также могут опрокинуться от вибрации.

Ремонт: описание популярных неисправностей и их устранение

Двигатель бензопилы не набирает обороты, глохнет. Необходимо проверить положение воздушной заслонки, проверить плотно ли она прилегает к корпусу. Проверить и почистить воздушный фильтр, если он засорен.

В некоторых партиях, бензопилы Патриот 3816 имело место неправильное расположение заборного шланга в бензобаке. Соответственно при неполном баке, наблюдается расход топлива. Во время горизонтальных пропилов бензопила отказывается работать. Эту проблему можно решить самому. Достаточно удлинить штуцер в бензобаке и направить его в нужную сторону. На новых моделях производители исправили этот недостаток.

Из личного опыта

Бензокоса или триммер

Триммер. Это более широкое понятие, чем бензиновая коса, потому что он также может быть электрическим. Газовый триммер и щетка. Это одно и то же.

Некоторые авторы утверждают, что триммер является более слабым инструментом по сравнению с более мощными кусторезами, которые можно использовать для скашивания кустов. Лично у меня есть инструмент с максимальной мощностью 1,7 кВт, и я могу косить небольшой куст до 10 мм толщиной, как указано в инструкции. Руководство пользователя называется «Бензиновый триммер.».

Соотношение топливной смеси

Где-то я читал, что если инструкции на мотоцикл и масло могут указывать разные пропорции приготовления топливной смеси, вам следует использовать пропорцию, указанную в руководстве.

Это имело место в течение долгого времени. Излишки масла поступали из двигателя в бензобак, и на свече зажигания постоянно образовывалась сажа, потому что в инструкциях указана пропорция для работы двигателя в 1:25 и канистра. 1:50. Остановился. Свеча зажигания продолжала гореть, но с меньшей интенсивностью (карбюратор еще не был отрегулирован).

До сих пор некоторые пользователи бензиновых инструментов определяют пропорцию топливной смеси «на глаз». Если количество масла недооценивается во время приготовления смеси, через некоторое время, сразу после запуска двигателя, может появиться странный звук, постепенно исчезающий во время прогрева, и двигатель резко останавливается. Продолжение работы триммера в этом режиме приведет к его выходу из строя.

Чистящие свечи

В худшие времена работы с триммером с нерегулируемым карбюратором двигатель прекращал запускаться после использования каждого топливного бака. И только очистив свечи от сажи, мы могли продолжить работу.

Для очистки электродов использовалась тонкая наждачная бумага, а для очистки пространства между изолятором и корпусом использовался тонкий скобочный скоба с загнутым концом. Сначала электроды были протерты от большой грязи ветошью, затем они были очищены наждачной бумагой. После этого свечу опускали в дизельное топливо, а смоченную сажу соскребали скрепкой для бумаг с поверхностей изолятора, внутренней части корпуса и между ними. Затем свечу несколько раз погружали в дизельное топливо, которое затем стряхивали с нее вместе с примесями. Иногда процедуру чистки скрепкой и промывкой повторяют. После этого свечу вытерли насухо и были готовы к дальнейшему использованию.

Маловероятно, что один бак топлива с ненастроенным карбюратором может быть израсходован менее чем за 10 минут. Это было проверено на практике, когда триммер запускался и работал на высоких скоростях с максимальной подачей топлива (регулировочный винт отвинчивался гораздо чаще, чем обычно) ,

Газовые косы, как и все бензиновые инструменты для сада, не легко обслуживать. Вы можете и должны ремонтировать, настраивать себя. Например, самоуправление карбюратором с помощью самодельной щетки. Дело пяти минут.

Карбюратор кустореза является узлом в энергосистеме. В нем, как и в любых карбюраторах, происходит процесс смешивания воздуха и топлива (бензина) для последующей подачи в цилиндры двигателя.

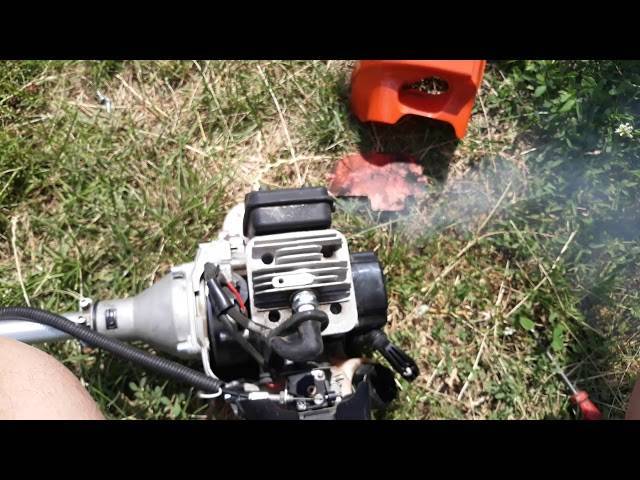

Видео: Регулировка Карбюратора На Триммере Patriot Pt 555

Ширина резки 40 см, высота регулируется вручную. Для защиты оператора от остатков травы и скольжения установлен легкий, прочный пластиковый защитный корпус.

руководство пользователя

Каждая щетка Makita, включая RBC 411U, поставляется с руководством; Руководство содержит полную информацию об инструменте:

  • Устройство газового триммера.
  • Пошаговая коллекция мотоциклов (добавлены схемы и описания).
  • Таблица характеристик выбранной модели.
  • Требования к безопасности на работе и при обслуживании.
  • Готовимся к первому пробегу.
  • Первый раз гид
  • Поломка двигателя
  • Обслуживание мотокос.
  • Проблемы с бензиновым триммером.

Первый старт

Следующие простые шаги помогут вам правильно подготовить триммер к использованию:

  1. Коллекционный инструмент.
  2. Отрегулируйте плечевой ремень.
  3. Одень и закрепи нож или корт.
  4. Прикрепите защитную крышку к триммеру.
  5. Подключите высоковольтный провод к свече.
  6. Проверьте контакт свечи зажигания.
  7. Убедитесь, что крепление надежно.
  8. Заполните топливный бак топливом.
  9. Добавьте моторное масло.
  10. Пуск силовой установки.
  11. Убедитесь, что нож находится в режиме ожидания и в рабочем режиме.
  12. Проверьте механизмы и элементы управления.

Когда триммер полностью проверен, двигатель работает. запустите.

Работает в

Время работы 5 часов. За это время кусторез расходуется немного, наполовину мощность двигателя. все детали начаты. После окончания периода ввода необходимо полностью заменить моторное масло (марки SAE10W-30 или полусинтетическое 2T).

Обслуживание

Правильный уход за газовым триммером продлит срок его службы и устранит частые поломки. Производитель оборудования Makita рекомендует следующие работы по техническому обслуживанию кустореза RBC 411U:

  1. Замена моторного масла: сразу после периода отказа и сначала после 20 часов работы, затем каждые 50 часов работы.
  2. Заменяйте свечу зажигания каждые 100 часов.
  3. Техническое обслуживание и чистка воздушного фильтра каждые 3 часа.
  4. Уход за триммером, удаление пыли, растительности, масляных пятен выполняются после каждой операции.
  5. Смазка деталей и механизмов бензинового инструмента.
  6. Заточка (замена) режущих элементов каждые три часа.
  7. Подготовка к длительному хранению.

Консервирование триммера включает в себя следующее:

  • отсоединить провод свечи зажигания;
  • слить топливо, масло;
  • очистить воздушный фильтр;
  • чистить, мыть и смазывать щетку;
  • снимите нож, смажьте вал, заверните нож в промасленную бумагу;
  • чистить в сухом, проветриваемом помещении.

Основные ошибки и решения

Даже при правильном обслуживании триммеры могут выйти из строя.

Двигатель не запускается, задерживается, нагревается:

  • бензин отсутствует или имеет плохое качество;
  • уровень масла ниже нормы;
  • потерянные настройки углевода;
  • карбюратор забит;
  • топливные магистрали забиты грязью;
  • нет сжатия в цилиндре;
  • взлом / в проводах;
  • нет контакта на свече;
  • неисправна свеча зажигания;
  • перелив топлива;
  • начало удара не растягивается;
  • Магнит требует внимания.

Двигатель не выключается:

  • разъем отсоединен;
  • электрическая система вышла из строя.

Триммер сильно вибрирует:

  • нож деформирован;
  • чем не сбалансировано;
  • зажимы для ножей ослаблены.
  • нож или диск тупой;
  • скальп закончен.

Нож не вращается:

  • овощная рана на роторе;
  • дело заперто;
  • диск сломан;
  • болты крепления ослаблены.

Ротор не останавливается сразу:

  • проверьте соединение дроссельной заслонки;
  • высокий простой;
  • повреждение диска.

Никита, 29 лет:

«Я купил бензин Makita rbc411u в прошлом году. Удобный разгрузочный ремень, практически нет веса, необычный верхний захват. Косит траву и кусты. «Двигатель вечный, он запускается на пол оборота, ход очень плавный, расход топлива умеренный».

Сергей, 21 год:

«Я купил Makita два месяца назад, я решил не выбирать его с ремнем и с корсетом, косить его три раза, привыкнуть к инструменту, немного необычно. Он хорошо обрабатывает на низкой скорости, обрезает обе ветви и кусты. «

Николай, 33 года:

«Я ищу подходящий триммер, конечно, бензин. Власть пришла Makita rbc411u. Я хотел бы узнать больше об этом триммере. Это подходит для истории в сотнях 10? Кто что скажет? «

Источник

Принцип работы карбюратора бензокосы

Дроссельная заслонка определяет количество воздуха для подачи, а от этого напрямую зависит мощность двигателя.

В карбюраторную систему засасывается топливо насосом (его мембраной). Затем проходит через штуцер в карбюраторе. Далее жидкость движется через впускной и выпускной клапаны насоса. Отфильтровывается сеточной. По игольчатому клапану движется в мембранную камеру.

Поэтапная работа устройства:

  1. Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
  2. Система подачи топлива обязательно заужена диффузором для увеличения скорости потока.
  3. Бензин через поплавочную камеру и жиклер трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже низкий. Благодаря перепаду давления, топливо проникает через жиклер.
  4. Ускорение воздушного потока способствует переносу топлива (бензина) и его распылению. В итоге образуется воздушно-топливная смесь необходимой пропорции или плотности.
  5. Воздушно-топливная смесь проникает в цилиндр двигателя через топливную трубку.

Проще говоря, регулировка карбюратора на бензокосе — создание оптимальной топливной смеси за счет корректной подачи воздуха.

Видео: Как Отрегулировать Карбюратор На Триммер Patriot

Причины сбоя в регулировании могут быть механическими:

  • Из-за сильной вибрации защитный колпачок поврежден, в результате все три болта теряют установленную фиксацию.
  • Из-за износа поршня двигателя. В этом случае регулировка карбюратора бензопилы поможет лишь на некоторое время, лучше заменить изношенную деталь.
  • Из-за засорения, вызванного некачественным топливом, окалиной или повреждением фильтра. Карбюратор требует полной разборки, промывки и регулировки.

Если бензопила внезапно перестает работать, ее необходимо разобрать, чтобы выяснить причины.

Пошаговая инструкция по разборке

Устройство карбюратора моделей разных марок практически идентично, поэтому в качестве примера рассмотрим бензопилу Partner. Каждый элемент аккуратно извлекается и складывается, чтобы потом было легче его собрать.

Цепные карбюраторы от разных производителей, если они отличаются, это не принципиально

Снимите верхнюю крышку, открутив три болта. За ним следует поролон, неотъемлемая часть воздушного фильтра.

Стрелками указаны болты, которые нужно открутить, чтобы снять крышку

Затем снимите топливный шланг и затем приводной шток.

Верхняя стрелка указывает на топливный шланг, нижняя. на привод.

Далее снимите кабельный наконечник.

Стрелка показывает конец кабеля, который нужно удалить.

Слева от фитинга затяните газовый шланг.

Также осторожно снимите газовый шланг, указанный стрелкой

Карбюратор постоянно отключен, он готов к регулировке

Его механизм довольно сложный, поэтому, если вам понадобится дальнейшая разборка карбюратора, элементы следует снимать очень осторожно. они маленькие, чтобы их можно было потерять

Карбюратор состоит из множества мелких деталей, которые во время разборки должны быть выложены в порядке

Особенности регулирования и регулирования

Чтобы узнать, как отрегулировать карбюратор на бензопиле, необходимо научиться различать три винта (для некоторых моделей есть только один).

Винты L и H похожи только по внешнему виду, по сути они разные

Каждый винт имеет свое буквенное обозначение:

  • «L» используется для установки низкой скорости;
  • «Н» требуется для регулировки максимальной скорости;
  • «T» требуется для регулировки скорости холостого хода (на моделях с одним винтом присутствует только один винт).

Заводская регулировка является оптимальной, и используйте винты для регулировки работы двигателя в особых ситуациях (работа связана с различными климатическими условиями).

На схеме показаны выводы регулировочных винтов карбюратора с закрытой крышкой

Для установки бензопилы используется специальный инструмент

Регулировка осуществляется только винтами L и N. Для увеличения скорости вращения они вращаются по часовой стрелке. Опустить. против часовой стрелки. Последовательность использования шурупов: L. H. T.

Если вы сомневаетесь в регулировке, лучше обратиться к специалисту, так как неправильная регулировка может повредить двигатель.

Распространенные неисправности карбюраторов

Поломки карбюратора триммера случаются из-за применения бензина плохого качества, поврежденного воздушного фильтра и скапливания грязи в камере данного блока. Чаще всего, произвести ремонт карбюратора своими руками вполне возможно. Ниже перечислены типичные неисправности карбюратора мотокосы.

Проблемы топливного насоса

Частая неисправность, которая «преследует» топливный насос — это деформация насосной мембраны. По этой причине она не прилегает должным образом, и насосные каналы не уплотняются.

Причины деформации мембраны могут быть следующие:

  • продолжительная работа триммера;
  • использование непригодного топлива;
  • попадание газов в импульсный канал.

В результате, повреждение мембраны снижает производительность насоса, и, как следствие:

  • происходит обеднение горючей смеси;
  • затрудняется запуск двигателя;
  • появляются перебои в работе мотора;
  • повреждается поршень.

Также вышеописанные последствия для двигателя может вызывать засорение полости насоса с импульсной стороны. В данном случае грязь попадает на мембрану через импульсный канал.

Чтобы устранить засорение, придется разбирать карбюратор и чистить мембрану.

Засорение сетчатого фильтра

Сетчатый фильтр может загрязняться при поступлении загрязненного топлива через топливный шланг или всасывающую головку, имеющую дефекты. На фото ниже можно увидеть, как выглядит чистый фильтр и загрязненный (части разделены чертой).

Для устранения неисправности потребуется тщательная чистка и промывка сетчатого фильтра. Также рекомендуется продуть сжатым воздухом все отверстия в корпусе карбюратора триммера.

Неисправен регулировочный рычаг

Данная поломка появляется, когда изнашивается контактная поверхность рычага.

Стирание контактной поверхности происходит из-за наличия в бензине абразивных частиц или по причине сильной вибрации мотора во время работы. Данный дефект регулировочного рычага вызывает проблемы с впуском, а также неправильную работу мотора на холостом ходу.

Износ впускной иглы

Впускная игла выходит из строя, как правило, из-за наличия в составе топливной жидкости абразивных частиц.

Как итог:

  • нарушается обеспечение герметичности седла впускной иглы;
  • появляется подтекание горючей смеси;
  • появляются неисправности в работе двигателя, связанные с переобогащением топливной смеси.

Также впускную иглу может просто заклинить.

Заедание впускной иглы может вызвать наличие грязи в горючем, или долгий простой аппарата без работы.

Засорение регулировочной полости

Если в регулировочной полости скапливается грязь, то впускная игла не может плотно запереть отверстие и в камеру льет много топлива.

Это вызывает переобогащение горючего, и двигатель начинает работать неправильно. Необходимо разобрать карбюратор и почистить полость регулировочной мембраны.

Деформация регулировочной мембраны

Мембрана может подвергаться деформации при длительной работе агрегата и при использовании агрессивного топлива.

Невозможность нормальной регулировки по причине дефекта приводит к:

  • повреждению поршня;
  • возникновению затруднений при запуске;
  • обеднению горючего;
  • неправильной работе двигателя.

Проблема с впускным регулировочным рычагом

Данная проблема может возникнуть, если регулировочный рычаг установить неправильно, либо согнуть его перед установкой. В результате контактная поверхность принимает неправильное положение, что нарушает дополнительную подачу топлива.

Износ заслонок

Дроссельная и воздушная заслонки в основном изнашиваются из-за наличия в воздухе абразивных частиц. Дефектные заслонки выглядят так, как будто они подверглись пескоструйной обработке.

В результате износа заслонок понижается производительность двигателя, появляются неисправности в его работе, изнашиваются поршневые кольца, поршень и покрытие цилиндра.

Износ вала дроссельной и воздушной заслонки

Вал воздушной и дроссельной заслонки может изнашиваться по следующим причинам:

  • недостаточное и неправильное обслуживание воздушного фильтра;
  • воздушный фильтр поврежден;
  • воздушный фильтр непригоден для данного аппарата.

Вследствие попадания некачественно очищенного воздуха, вал изнашивается и может сломаться. Отломанные части вала могут попасть в камеру сгорания или картер двигателя и вызвать серьезные повреждения всей поршневой системы.

Для устранения проблем с очисткой воздуха, необходимо заменить дефектный фильтр либо промыть имеющийся (исправный). Фильтр необходимо промыть в мыльной воде и высушить.

Устранение сбоев в работе

В качестве заключения опишем типичные неисправности, связанные с неправильной регулировкой карбюратора и способы их устранения:

  1. Двигатель не заводится или заводится и глохнет через несколько секунд. Очевидно, что причина в неправильной регулировке качества смеси на низких оборотах, она слишком бедная. При исправном карбюраторе нужно немного обогатить смесь, выкрутив винт L на 1/2 оборота, а затем завершить настройку винтом Т.
  2. Двигатель под нагрузкой заметно теряет в мощности. В этом случае карбюратор выдаёт на высоких оборотах слишком богатую смесь. Винт Н нужно затянуть на 1/8 оборота, если нагрузка двигателем все ещё поддерживается недостаточно, но заметен прогресс — подтянуть ещё немного.
  3. Двигатель «поёт» на максимальном разгоне без нагрузки. Смесь на высоких оборотах слишком бедная, обороты завышены.
  4. Двигатель глохнет, если поддать газу после работы на холостом ходу. Слишком бедная или богатая смесь, точнее можно сказать по состоянию свечи.

Читать также: Инструмент и приспособления для гаража своими руками

Обратите внимание, что настройки карбюратора могут сбиваться из-за сильной вибрации. По этой причине удачно подобранную регулировку нужно запомнить, посчитав витки и положение каждого регулировочного винта

Если вы определили лучший вид бензина и соотношение масла, сохраните небольшую порцию такой смеси, чтобы в случае неполадок проверить, связаны ли сбои с качеством горючего и неправильной регулировкой, или же причина в неисправности бензопилы.

Надежная китайская бензопила Patriot PT 3816

Давайте поговорим о бензопиле Patriot 3816, рассмотрим его назначение, характеристики. После прочтения статьи вы узнаете, как самостоятельно регулировать карбюратор и устранять неисправности, которые могут возникать в бензопиле во время работы.

ВАЖНЫЙ. Опытный электрик налил в сеть секрет, как платить за электричество вдвое меньше, законным путем. Прочитайте больше

Видео обзор работы

Как работает бензопила Патриот pt 2512

Распил дерева пилой Патриот 5212

Обзор patriot pt 2512

Отзывы владельцев

Олег, Астрахань:

«Пила Патриот китайская, потому соответственно не приходится ждать заоблачных характеристик, но для бюджетки работает вполне нормально. Внешний дизайн снят с японской Зеноа. Чтобы не было проблем с заводом я бы рекомендовал заводить на закрытой заслонке до появления вспышки. Как вспышка появится, можно открывать, добавить газа и работать. Плюс хорошо работает на повышенных холостых оборотах.

Недостатки: слабый корпус, не очень удачный пластик.

Достоинства: Патриот хорошо пилит, работает без проблем.

Помните, что минимальная пропорция масел для таких пил, это 1:25 или 1:30, как для хускварны не пойдет 1:50, иначе быстро поломается».

Источник

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
