Регулировка клапанов мотоблока нева мб 2

Навесное оборудование

Самые популярные навесные приспособления. хутор и плуг. Первый нужен для внесения почвы. Для обработки сайта также необходим плуг.

Картофелекопалка (КММ) может выкапывать корнеплоды до глубины двести двадцать пять мм. Ширина обработки полосы двадцать шесть см. Размеры 562x372x542 мм до 5,5 кг.

Тяжелая CB 1/1 весит всего 5,4 кг, размеры 436x132x176 мм работает с такими агрегатами:

• убийца;
• плуг
• картофелекопателя;
• наконечники Ф342х112 мм;
• косилка для мотоблока Neva может покрывать полосу шириной до одна тысяча двести мм, высота травы, которую может скосить агрегат, составляет сорок два мм;
• оборудование для уборки снега;
• картофелесажалка;
• оборотный плуг;
• снегоочиститель;
• широкие грабли.

Нева МБ2 GX-200

Его можно по праву назвать тяжелым подразделением. Маневренность, способность и мощность между странами значительно выше среднего.

Агрегат отличается своей неприхотливостью и высокими эксплуатационными характеристиками. Маневренность достигается замыканием колеса. Можно поставить восемь резцов, ширина дорожки может быть до сто семьдесят два см. Можно комбинировать с любым креплением.

Технические условия:

• масса устройства чуть больше ста килограммов;
• топливный бак вмещает до 3,2 литра бензина (92 или 95);
• есть две передачи;
• можно обрабатывать почву на глубине двадцать один см;
• оборот вала в первой передаче 22-43;
• вращения вала во второй передачи 88. 161;
• коробка передач заключена в алюминиевый корпус.

Пошаговая инструкция для разных моделей

Лифан 6.5

Регулировка клапанов на мотоблок заключается в установке верного зазора под клапанами.
Последовательность действий будет следующая:

• Снимаем кожух, чтобы добраться до маховика.
• Снимаем клапанную крышку. Под ней находятся два клапана – впускной и выпускной.
• Для проверки зазора впускного клапана потребуется щуп на 0,15 мм, для выпускного – на 0,2 мм. При правильной регулировке, щуп должен проходить под клапаном достаточно свободно.
• Для регулировки ослабляем гайки креплений при помощи ключа. Вставляем щуп между клапаном и поршнем таким образом, чтобы он не проскальзывал, а находился достаточно плотно в таком положении. Заворачиваем гайку.
• Ставим на место крышку клапанов и кожух маховика.

Клапана мотоблока Лифан 6.5

Регулировка устройств Нева мб 2, Зирка 105

Процесс регулировки клапанов на мотоблоке нева мб 2 и схожем мотоблоке зирка 105:

• Даем двигателю поработать,
  а потом немного остыть.
• Снимаем кожух.
• Снимаем клапанную крышку и добираемся к тем маховикам, которые под ней.
• Отвинчиваем контргайку.
• Лезвие,
  которое вставляем в зазор, должно проходить очень свободно между поршнем и клапаном
  .
• Завинчиваем всю систему назад.

Как правильно отрегулировать клапан мотоблока Зип

Каков порядок регулировки клапанов на популярном мотоблоке зип:

• Открываем маховик.

• Развинчиваем клапанную крышку по часвой стрелке.
• Щупом проверяем зазор точно также как описано выше.
• Ключем делаем проворот между гайками и немного их ослабляем.
• Закрываем систему и проводим тестирование.


Как настраивать на мотоблоке Агро

Регулировка клапанов на мотоблоке Агро производится следующим образом:

• Прогреваем двигатель
  , после чего даем ему какое-то время на остывание.
• Снимаем масляную ванну воздушного фильтра.
• Далее нужно открутить кожух маховика, крепленный на 6 болтах.
• На маховике расположены метки
  – 0 (верхняя мертвая точка), 5, 10 и 20 (впрыск топлива). Сопоставляем мертвую точку маховика с меткой, расположенной на цилиндре таким образом, чтобы они находились напротив друг друга.
• Далее снимаем клапанную крышку.
• Под ней расположены два клапана. Расслабляем контргайку, после чего вставляем бритвенное лезвие под клапан. Лезвие должно проходить свободно между поршнем и клапаном.
• Добившись этого, закручиваем гайку обратно
  . Затем возвращаем на место крышку клапанов и кожух маховика.

Так что при необходимости можно воспользоваться идентичной схемой.

Каскад

Регулировка клапанов на мотоблоке Каскад

• Снимаем кожух с маховика.

• Снимаем клапанную крышку.
• Проворачиваем маховик до тех пор, пока впускной клапан не будет поджат. Соответственно, выпускной клапан будет отжатым.
• Далее нужно добиться правильного зазора для каждого из клапанов. Согласно инструкции, для впускного этот параметр составляет 0,15 мм, а для выпускного – 0,20 мм.
• Проверяем при помощи щупа имеющийся зазор между клапаном и поршнем.
  Если щуп сильно проскальзывает, либо он вообще не проходит между ними, то нам потребуется регулировка. Если щупа нет, то можно воспользоваться бритвенным лезвием, толщина которого составляет 0,1 мм.
• Для регулировки расслабляем гайку крепления, после чего вставляем щуп в промежуток под клапаном. Оптимальным его положением будет довольно плотное хождение между поршнем и клапаном, без проскальзывания.
• Если все получилось, закручиваем обратно гайки
  , после чего ставим крышку клапанов и кожух на место.

Схема работы устроена идентичным образом, так что можно использовать один алгоритм действй, ровным счетом как и для регулировки клапанов на популярном мотоблоке кентавр.

Классификация двигателей

Все модели Briggs & Stratton можно разделить на следующие виды.

• Потребительские: Classic, Sprint, Quattro
• Улучшенные: Quantum, Intek, Intek I/C
• Полупрофессиональные: Intek I/C, Intek PRO
• Профессиональные: Intek PRO, Vanguard, Power Build, Professional

Серия I/С

Аббревиатура «I/С» в двигателях Бриггс энд Страттон расшифровывается как «Cast Iron» (чугун) или «Industrial Commercial». Как следует из названия, в них используется чугунная гильза, что значительно увеличивает срок службы поршневой группы. Мощность от 3,5 до 11 лошадиных сил.

Двигатели Briggs & Stratton данной серии четырехтактные и используются на культиваторах, мотоблоках, измельчителях веток, моечных машинах высокого давления, водяных насосах и портативных генераторах. Являются прототипом для российских двигателей завода Кадви серии ДМ.

Серия Vanguard

Каждый двигатель Vanguard быстро запускается, работает долго и очень производителен. Эти моторы повышают возможности и функциональность оборудования в самых сложных условиях работы.

Важным сегментом группы Briggs & Stratton Engine Power Products является подразделение Commercial Power. Люди нуждаются в коммерческом оборудовании, оснащенном прочными высокопроизводительными ДВС, которые никогда не отказывают. Briggs & Stratton Commercial Power производит бензиновые 4-х тактные двигатели Vanguard премиум-класса, которые разрабатываются для мощностного оборудования. Независимо от того, какого плана коммерческое применение, у Briggs & Stratton есть мощные и надежные двигатели, которые быстро запускаются и долго работают.

Серии Intek, Intek I/C, Intek Pro

Серия Intek полупрофессиональных двигателей, используемых как в бытовых, так и небольших промышленных целях. Разработаны на основе моторов предыдущих серий с тем отличием, что клапаны находятся не сбоку, а сверху (OHV). Вес составляет 14-23.5 кг, мощность – от 5.5 до 10 л.с.

Американские двигатели Briggs & Stratton серии Intek Pro являются профессиональными и отличаются повышенной надежностью. Используются на аппаратах, работающих постоянно или продолжительное время: мини-электростанции, генераторы, мотопомпы, стройтехника и т.п. Мощность моторов данной серии 6,5-10 л.с.

Серии Classic, Sprint, Quattro

Это одноцилиндровые двигатели c вертикальным валом весом до 10 кг и мощностью 3,5-4 л.с. Характеризуются небольшим весом и надежностью. Устанавливаются в основном на газонокосилки.

Конструкция двигателей данных серий довольно простая: алюминиевый корпус, чугунная гильза цилиндра, боковое расположение клапанов (SV), поролоновый воздушный фильтр, простые подшипники. Несмотря на это, моторы надежны и подойдут для большинства потребителей, редко использующих свои бытовые агрегаты.

Какое масло заливается

Многие люди интересуются – какое масло заливать в редуктор мотоблока? Чтобы ответить на данный вопрос, нужно учитывать несколько факторов, основным из которых является рекомендация производителя относительно типа масла.

В магазине также следует обратить внимание на степень вязкости масла, которая указана на упаковке. Кроме того, существуют специальные присадки – вещества, повышающие полезные свойства смазки. Масло для редуктора

Масло для редуктора

Вообще, масла могут быть самых различных видов:

• SAE. Данные виды масел очень хорошо справляются с резкими перепадами температур, поэтому их можно использовать круглогодично.
• Процесс выбора заключается в следующем: надо посмотреть на цифру, которая находится впереди буквы W – меньшее значение будет говорить о том, что масло очень хорошо приспособлено именно к низким температурам (самое маленькое – 0W). Если буква W отсутствует на маркировке, то такое масло подходит для летнего периода.
• API. В данном случае, буквы в маркировке будут говорить о типе двигателя – бензинового или дизельного. Соответственно, определенная буква будет говорить, что масло подходит для бензиновых агрегатов, а другая – для дизельных.
• Цифры будут говорить о разновидности двигателя, т.е. цифра 4 – значит масло нужно использовать для 4-тактного мотора и т.д. Значение EC – это степень сбережения энергии, т.е. чем значение выше, тем масло качественнее.
• ASEA. Наибольшая цифра в маркировке будет говорить о том, что масло может функционировать в очень сложных условиях.
• ГОСТ 17479, 1-85. Данные показатели характеризуют степень вязкости масла. Как правило, после этого параметра пишутся буквенные и цифровые значения, а их отсутствие указывает на то, что масло является универсальным.

Трансмиссионные масла для заливки в бензиновые и дизельные мотоблоки

Что касается редуктора, то для его заправки нужно использовать трансмиссионные масла. К примеру, неплохим выбором будет полусинтетическое масло ZIC 10W40, предназначенное для бензиновых и дизельных мотоблоков. Показатель API – SM/CF, ACEA – A3/B3, A3/B4, C3.

Другим достойным маслом является Super T-3 85W-90 от Газпромнефти. Его технические данные будут следующими:

• показатель API – GL-5;
• степень вязкости – 85W90;
• температурный показатель потери текучести – -280C;
• температурный показатель вспышки – 2170C;
• длина упаковки – 270 мм;
• ширина упаковки – 130 мм;
• высота упаковки – 240 мм.

Данное трансмиссионное масло также поставляется в 4-х литровой таре, стоимость которой составляет примерно 600 рублей.

Трансмиссионное масло

Это далеко не весь список масел, которые можно заливать в редуктор мотоблока. В принципе, любой человек, ознакомившийся с основными параметрами масла, может самостоятельно определить нужное для его мотоблока.

Полезные советы

У коробки передач есть 5 позиций. Когда пользователь нажимает на рычаг КПП, вилка выводит муфту из положения зацепления. Когда пользователь бросает рукоятку, она возвращается в первоначальное положение.

Редуктор ответственен за передачу вращательного момента от двигателя к колесам и дополнительному оборудованию. Для того чтобы избежать сбоев во время работы, нужно вовремя проводить техническое обслуживание мотора.

Для смазывания подшипников в корпусе рекомендуется выбирать Циатим-201, а промывать их бензином марки А-92 или А-95.

С какими неисправностями мотоблока Нева вы чаще всего сталкиваетесь? Удается ли проводить ремонт самостоятельно?

Замена масла в двигателе

Порядок проведения процедуры по замене масла в моторе:

1. Установить транспортное средство на ровной поверхности.
2. Дать двигателю остыть. Это поможет измерить уровень залитого масла.
3. Провести очистку области вокруг пробки-щупа, которая находится на левой боковой части двигателя.
4. Залить масляную жидкость до максимальной отметки (рекомендуемое масло — ТАД-17И, ТАП-15В).
5. Чтобы определить уровень, до которого была залита топливная жидкость, нужно воспользоваться мерными щупами. Для этого потребуется взять сухую пробку-щуп и вставить ее в разъем для заливки масла. По оставшемуся следу можно определить, до какого уровня была залита жидкость.
6. При избытке масляной жидкости начинается течь, которая может привести к неполадкам в работе мотоблока.

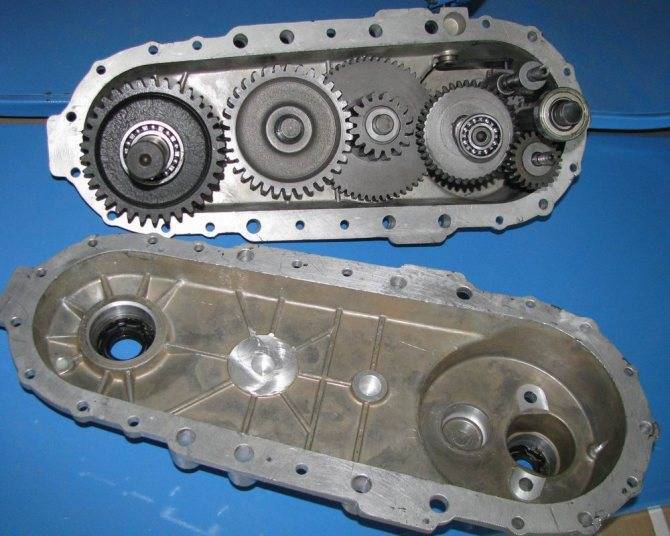

Неисправности и ремонт редуктора

Как и любая другая техника, мотоблоки тоже могут выходить из строя. Если проблема кроется в редукторе, вам нужно его разобрать и починить. Часто поломка оказывается несущественной и вы с легкостью с ней можете справиться самостоятельно.

Для начала вам нужно тщательно очистить эту деталь от загрязнений и остатков масла, которое также нужно будет слить. Все детали нужно осмотреть и проверить на наличие повреждений. Если что-то вышло из строя, это нужно заменить. Используйте только новые элементы, которые подходят именно для вашей модели мотоблока Нева. Также не забывайте после сборки залить масло.

Некоторые распространенные поломки редуктора:

• поломалась пружина или фиксаторы. Их нужно заменить на новые и после этого настроить;
• в системе переключения сбились настройки. Вам нужно ослабить винты, включить первую передачу, закрутить винты обратно;
• через вал сочится масло. Скорее всего причина в манжете, которая износилась. Ее нужно заменить на новую. Как заменить сальники? Достаточно извлечь старые, поддев их отверткой или другим предметом, и установить новые;
• появилось заклинивание. Возможно, это из-за обрыва цепи. Ее нужно заменить на новую;
• не можете зафиксировать передачу. Причина в изношенности щетки вилки, поэтому ее нужно заменить.

Это основные и самые распространенные поломки редуктора

Очень важно — если вы не можете устранить поломку сами, то следует обратиться за помощью к профессионалам

Как отрегулировать клапана на мотоблоке: регулировка и настройка дизельного Лифан и Нева МБ-2 с американским двигателем

Мотоблоки как средство для вспахивания земельных угодий известно многим еще с советских времен. Данное средство малой механизации прекрасно справляется с этой своей задачей, существенно упрощая человеку работу.

Если учесть, что на данный агрегат можно устанавливать дополнительное навесное оборудование, то фактически все работы на участке ему посильны.

Кроме того, не последнюю роль играет регулировка различных узлов, которые ответственны за рабочие характеристики. В частности, речь идет о регулировке клапанов карбюратора, от правильности которой будет зависеть стабильность работы двигателя.

Как отрегулировать клапана на мотоблоке кентавр. Как разобрать двигатель

Также необходимо разобрать двигатель мотоблока и осмотреть все узлы. Замените все дефектные, деформированные или поврежденные детали на аналогичные новые. Вы также можете осмотреть карбюратор, воздушный фильтр и глушитель, потому что могут быть проблемы, такие как засорение или простое загрязнение.

В этом случае необходимо срочно осмотреть, разобрать и очистить каждую деталь и собрать заново, если этого не сделать и двигатель дальше будет эксплуатироваться, несмотря на плохое состояние, то могут появиться новые, уже неисправные поломки. Так же могут быть проблемы с картером сцепления или храповиком, тогда нужно разобрать пусковой блок и заменить неисправную деталь на новую. Также желательно осмотреть цилиндро-поршневую часть двигателя, потому что они тоже имеют свойство изнашиваться и ломаться, если да, то их тоже следует заменить на новые.

Особенности бензинового двигателя на мотоблоках

Бензиновый движок на с/х технике часто является наиболее проблемной частью. У него есть много особенностей, которые требуется учесть при техобслуживании и настройке. Особенности:

• есть два типа бензиновых движков – двухтактные и четырехтактные;
• основная часть деталей является универсальными, но для ряда механизмов потребуются запчасти от производителя;
• полноценная установка проводится при техобслуживании, которое производится минимум один раз за год;
• большая часть двигателей имеет азиатское происхождение, но при этом достаточно качественны и удобны в обслуживании;
• для регулировки и прочих процессах потребуется иметь необходимые инструменты.

Важно! Видео о регулировке клапанов и всем процессе обслуживания можно найти в интернете, но проводить процедуру должен только человек с опытом и необходимыми навыками, так как механизм очень чувствителен даже к небольшим недочетам. В этом видео вы узнаете, как отрегулировать клапан в мотоблоке:

В этом видео вы узнаете, как отрегулировать клапан в мотоблоке:

В устройстве мотоблоков внутреннее оборудование занимает важное место, так как именно от него зависит производительность любой работы. Обслуживать технику рекомендуется ежегодно в специальных сервисах, но также потребуется дополнительная установка после периода простоя или после длительной эксплуатации

Такой подход позволяет уменьшить износ деталей и содержать технику в оптимальном состоянии.

Любая неправильная подгонка приведет к снижению мощности, износу деталей и постоянным неполадкам. Также выяснить, что процедура была проведена неправильно, можно по отсутствию стабильности при работе.

Для каждого бензинового варианта процесс проверки регламентируется рядом моментов, в том числе эксплуатационными данными, расписанными в инструкции, а также марками и видами наборов деталей. При различных типах уровень необходимых параметров может различаться даже при одной марки самой техники.

Виды редукторов

По своему назначению редукторы делятся на следующие типы:

1. Шестеренчатые. Шестерня в них бывает в форме цилиндра и конуса, и насаживается она на специальные валы. По своему устройству такой редуктор может работать по прямой или по угловой схеме;
2. Шестеренчато-червячный. Их применяют при вертикальном нахождении коленвала двигателя. Такая модель включает в себя червячное зубчатое колесо. Повороты выполняются под углом в 90 градусов;
3. Цепные. Используется цепь из металла, которая и поворачивает звездочки;
4. Ременные. Это аналог цепного вида, но здесь вместо цепи применяют ремень в форме клина или прямоугольника, а на смену звездочкам пришли шкивы с профильными канавками для фиксации ремня.

Настройка и проверка зажигания для мотоблока Нева

Чтобы правильно и быстро проверить катушку мотоблоков Нева, нужно:

1. Лист формата А4 сложить 4 раза.
2. Ослабить крепежные модульные болты.
3. Бумагу поставить под подушку.
4. Придавить ее и держать до того момента, пока не закрутят болты.
5. Повернуть маховик и посмотреть наличие искры.

Регулировка и настройка магнето выполняется довольно просто. Чаще всего причиной неисправности катушки мотоблока является свеча. Поэтому в чемоданчике с инструментами каждого владельца мотокультиватора должны быть наборы запасных свечей.

Самые популярные свечки от известных производителей — это Бош и Субару.

Проверка свечей осуществляется так. Для того чтобы проверить исправность свечей катушек мотоблока МБ и МБ 1, нужно следовать следующим инструкциям:

1. Вывернуть свечку. Протереть электроды.
2. При наличии нагара очистить его.
3. Выставить расстояние между электродами.
4. Надеть на свечу наконечник с высоковольтным проводом.
5. Прижать к корпусу цилиндра. Электроды должны смотреть в одну сторону под свечкой.
6. Прокрутить коленвал, понаблюдать образование искры. Если ее нет, то неисправность в свечке.

Кто владеет мотокультиваторами, тот должен помнить, что если искра образовалась, то нужно посмотреть на ее яркость

Если окрас интенсивный, то настройка и регулировка магнето прошла успешно.
Для хорошей работы магнето важно следить за зазором между маховиком и статором. Расстояние должно составлять от 0,1 до 0,15 мм

Если показатели не соответствуют требуемым, то настроить их не составит большого труда.

Первый пуск и обкатка

Обкатка необходима для того, чтобы все детали могли притереться. Проработав небольшой промежуток времени при минимальном уровне нагрузки, в дальнейшем мотоблок будет реже выходить из строя.

Правила:

1. Процесс обкатки должен быть не меньше указанного в инструкции по эксплуатации времени.
2. Нагрузки должны быть небольшими. Например, если в технических характеристиках указано, что максимальная глубина обработки почвы составляет 50 см, то во время первого запуска и обкатки рекомендуется ограничиться 30 см.
3. Перед обкаткой необходимо залить масло в двигатель.

Порядок обкатки:

1. Заправить топливный бак.
2. Запустить агрегат на средних оборотах.
3. В течение 60 минут необходимо проверить работу всех передач.
4. Выполнить небольшой объем работ по культивированию, вспахиванию грунта и транспортировке малогабаритных грузов.

Ремонт и обслуживание мотоблоков Нева МБ-2

Мотоблок «Нева» МБ-2 — это сельскохозяйственный агрегат, предназначенный для работы на самых разных видах почвы, в том числе и ранее не обрабатываемой.

Выпускается в различных модификациях с разными типами двигателей:

• МБ-2Б-6.0,
• МБ-2Б-6.5Pro,
• МБ-2Б-7.5Pro,
• МБ-2К-7.5,
• МБ-2Н-5.5,
• МБ-2С-6.0Pro,
• МБ-2С-7.0Pro,
• МБ-2С-9.0Pro,

Основные работы, которые можно выполнять на мотоблоке «Нева» МБ-2 это:

• вспахивание почвы;
• культивация, фрезерование;
• полив (насосная станция);
• окучивание;
• уборка территорий от травы, снега и т.д;
• сбор урожая картофеля, лука и т.д.

Регулировка клапанов

Регулировка клапанов — достаточно простая процедура, для выполнения которой понадобятся гаечные ключи, отвертки и щуп. Процесс регулировки клапанов нужен для установления оптимальных и технически правильных зазоров между клапанами двигателя мотоблока. Регулировка клапанов на примере мотоблока Нева МБ-23 (принцип один и тот же для всех)

Последовательность регулировки следующая:

• снять кожух, которым закрыт двигатель;
• снять крышку клапанной коробки;
• произвести регулировку (см. ниже);
• установить на место крышку клапанной коробки;
• поставить на место кожух.

Клапаны располагаются под клапанной крышкой. Величину зазора можно проверить щупом. Зазор впускных клапанов составляет 0.15 мм, а выпускных — 0,2 мм. Щуп должен уместиться под клапаном при правильном размере зазора.

Для регулировки гайки клапана ослабляются, затем вставляется щуп, после чего производится сама регулировка, и гайка клапана закручивается.

Производитель акцентирует внимание на том, что в мотоблоках Нева МБ-2 зазоры между торцами клапанов и торцами толкателей (0,1÷0,2 мм) обеспечены подшлифовкой торцов при первоначальной сборке двигателя и не регулируются в процессе эксплуатации!

Первый пуск и обкатка мотоблока Нева МБ-2

Первый пуск необходимо производить придерживаясь следующей схемы:

• убедиться, что мотоблок находится в укомплектованном состоянии (высота рулевой штанги и рукояток должна соответствовать росту пользователя);
• запускать двигатель можно только в том случае, если мотоблок расположен на ровной поверхности;
• проверьте уровень масла и топлива в баке;
• так же проверьте места резьбовых соединений;
• далее можно запускать двигатель, плавно повернув ручку зажигания;
• время холостого хода (без нагрузки и движения) должно составлять около 10 минут, затем можно двигаться с места и эксплуатировать мотоблок.

Периодом обкатки считаются первые 20 часов работы мотоблока, после которых нужно произвести замену масла

В этот период наиболее важно:

• не работать на полном газу;
• работать только на предварительно подготовленных почвах (не целине);
• для культивации использовать только то количество фрез, что есть в комплекте;
• мотоблок «Нева» МБ-2 в период обкатки можно нагружать лишь на ¾ мощности;
• переключение передач в редукторе можно производить только при полной остановке вращения ведущего шкива;

по истечению первых 20 часов работы после первого запуска следует заменить масло в двигателе.
