Ремонт гидравлического домкрата

Основные неисправности гидравлических домкратов

Схожесть конструкций различных домкратов позволяет выявить наиболее характерные неисправности, присущие для большинства таких агрегатов. Основными признаками их проявления считают:

• после завершения процесса поднятия груза на необходимую высоту начинается самопроизвольное медленное опускание (не происходит фиксации груза в нужной точке);
• полное отсутствие возможности поднять допустимый груз на необходимую высоту;
• не полный возврат штока домкрата в исходное положение.

Все эти неисправности проявляются из-за выхода соответствующих элементов конструкции домкрата. Первый вид неисправности проявляется из-за потери работоспособности манжет и сальников.  В процессе эксплуатации они теряют свою эластичность. Это приводит к потере герметичности. Как результат в рабочую область попадает грязь и влага, что может привести к появлению коррозии.

Ей подвержены: внутренние стенки корпуса, поверхность выдвигаемого поршня, внутренние стенки трубопроводов, элементы ручной и гидравлической системы управления. Для отыскания места образования коррозии необходимо разобрать весь домкрат и тщательно исследовать все элементы конструкции.

Кроме скрытых неисправностей могут наблюдаться и явные неисправности. Их можно определить визуально — это деформация штока, протечка масла. Снижение уровня масла в рабочей области приводит к попаданию в неё атмосферного воздуха. В результате не удаётся создать необходимое давление для обеспечения заявленных характеристик. Иногда этот недостаток (снижение уровня масла) происходит в результате так называемой естественной убыли. Устранение этой неисправности осуществляется обыкновенным добавлением масла в систему домкрата. Однако следует помнить, что после этой операции следует обязательно провести прокачку.

Ремонт гидравлического домкрата своими руками

Деформированный шток видно сразу. Эта неисправность устраняется только заменой повреждённого штока на новый. К сожалению это бывает сложно сделать даже в условиях ремонтной мастерской. Проблема связана с трудностями отыскания нового штока.

Если описанные выше недостатки вскоре снова проявляются – это говорит о более серьёзных неисправностях домкрата. Это требует проведение более тщательного ремонта.

Если самостоятельная разборка вызывает определённые трудности и неуверенность, следует обратиться в специальные сервисные мастерские. Однако при наличии элементарных навыков работы с гидравлическими и механическими агрегатами все виды ремонта можно сделать самостоятельно.

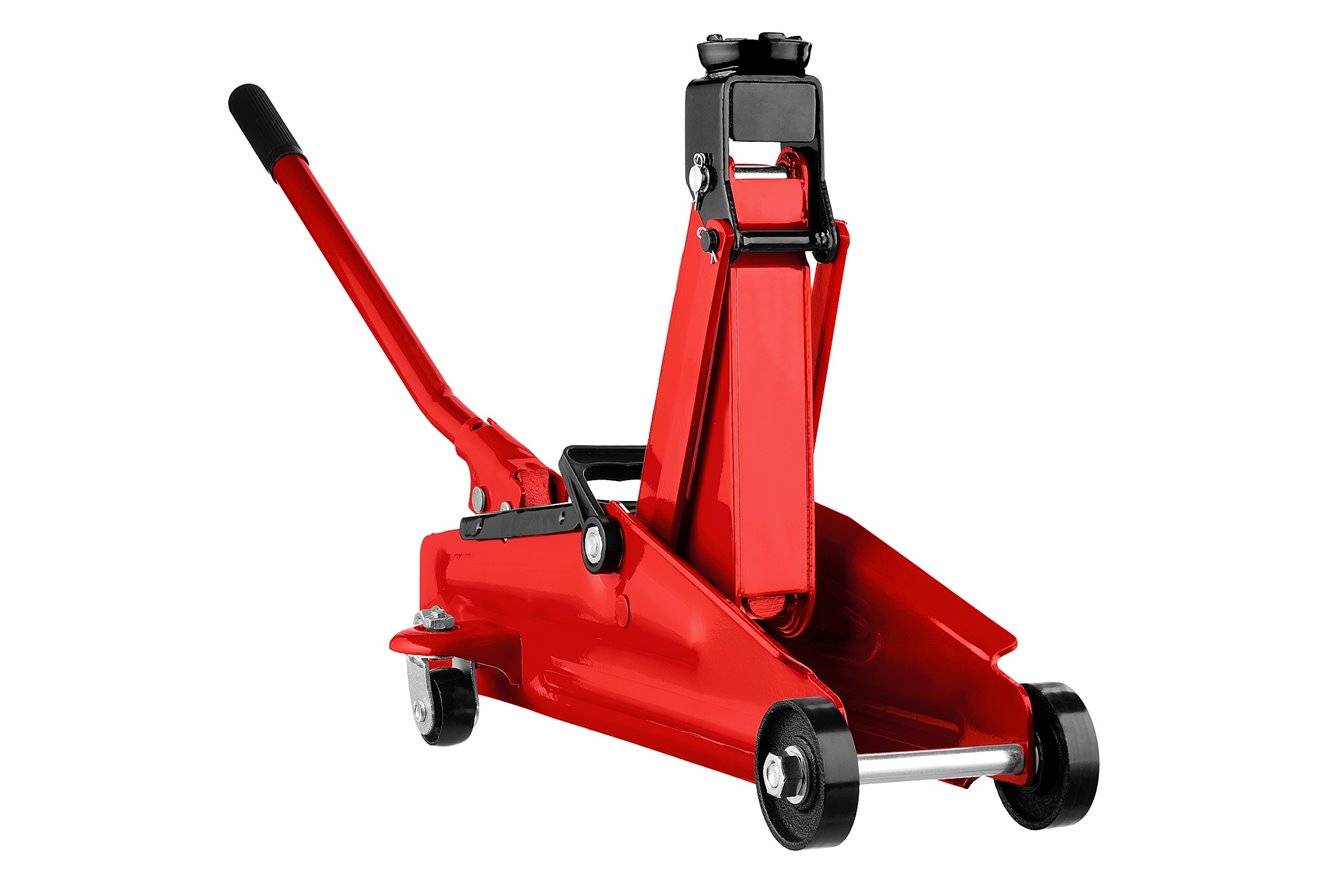

Принцип работы подкатного домкрата

Подкатные домкраты являются разновидностью гидравлических инструментов. Для изготовления корпуса  устройства используются прочные металлические элементы, на которые крепятся колеса для транспортировки и передвижения домкрата. В отверстие на корпусе осуществляется монтаж подъемного механизма и гидроцилиндра, благодаря которому в процессе выдвижения в горизонтальном положении поднимается площадка.

В работу гидравлический домкрат приводят посредством качания рычага, а его опускание при помощи поворота клапанного винта. При опускании грузов на верхнюю часть винта клапана происходит насаживание трубчатой рукоятки, после чего отмечается вхождение перегородки в паз. Вращение рукояти вокруг своей оси позволяет непосредственно вращать и сам винт. В следствие этого наблюдается сбрасывание давления, которое находится в гидравлическом цилиндре, после чего происходит опускание груза на нужную высоту.  Таким образом при выполнении несложных движений происходит поднятие и опускание автомобиля.

Принцип работы гидравлического домкрата

Изучив основные компоненты подъемного механизма и получив представление об их взаимодействии, следует обрисовать общую суть работы инструмента в целом. Для начала скажем пару слов о жидкости — важнейшей составляющей, без которой устройство подкатного гидравлического домкрата, и аналогичных приборов, не представляется возможным. В качестве наполнителя, обеспечивающего мощную подъемную силу, используются типы масел с низкой вязкостью (гидравлических, веретенных, индустриальных). Поскольку корпус домкрата выполняется исключительно из металла, подверженного коррозии, заливать в него воду категорически запрещено.

Устройство работает по закону вытеснения. Под действием насоса, жидкость накачивается в герметичный резервуар с большим цилиндрическим пазом, к стенкам которого плотно прилегает подвижный шток (основа поршня). Когда масла в этом резервуаре становится слишком много, оно начинает давить на всю окружающую его поверхность. Металлический корпус и возвратный клапан, могут выдержать огромное давление, и единственным вариантом расширения пространства под поступающую жидкость остается выдвижение поршня наверх. Таким образом, производя постепенную накачку смеси, мы вытесняем ей поршень.

Поскольку масло не имеет свойства сжиматься, в отличии от газов, груз держится крепко, как если бы стоял на любой твердой поверхности. В целом, чтобы разобраться как работает домкрат гидравлического типа, не нужно быть семи пядей во лбу. Этот мощный инструмент, как и все гениальное, имеет в своей основе вполне понятную концепцию.

Это интересно: Вакуумный насос своими руками в домашних условиях

Разборка гидравлического домкрата и замена масла

Конечно, неисправный гидравлический домкрат надежнее отремонтировать в мастерской, но в некоторых случаях эту работу вполне по силам сделать и самостоятельно, например, прокачать или залить/поменять масло в рабочей системе. Следует только знать, как правильно разобрать, а затем и собрать его. В основном любой вид ремонта домкрата происходит по одной схеме: сначала надо открутить крепежные детали и снять стравливающий клапан и поршень, слить масло. После этого устранить неисправность и собрать домкрат, выполняя все действия в обратном порядке, заменив все вышедшие из строя детали и залить новое масло. После этого обязательно проводится тестовый контроль работоспособности домкрата.

Замену масла в домкрате можно произвести самостоятельно, не пользуясь услугами сервиса.

Если серьезную неисправность своими руками устранить бывает сложно или даже невозможно, то замена масла в домкрате вполне под силу. Главное – соблюдать очередность и правильность действий. Сначала из гидравлического домкрата сливается вся жидкость и производится его очистка с использованием специальной промывочной жидкости. Иногда одной промывки может оказаться недостаточно – тогда ее повторяют. Во время промывки домкрата должна проводиться прокачка, таким образом можно добиться максимального эффекта от данной процедуры.

Промывочную жидкость, как и старое масло, следует полностью удалить из домкрата и только после этого можно заливать новую жидкость. Емкость для нее следует заполнить до соответствующей отметки, при этом надо следить, чтобы домкрат находился в «нижнем положении». Затем выполняется не менее 5 раз прокачка и доливается до необходимого уровня масло. После опять выполняется прокачка и так столько раз, пока уровень масла не достигнет нужного уровня, один из характерных признаков этого – отсутствие пузырьков на поверхности масла.

Операции по замене масла в домкрате, который регулярно эксплуатируется, рекомендуется проводить раз в 1-3 месяца, в зависимости от интенсивности нагрузок. Особых требований к типу масла нет, но специалисты советуют для работы в холодных условиях использовать его синтетические виды.

Устройство, принцип действия, конструкция гидравлического домкрата

Возможности гидравлических домкратов разительно отличаются от возможностей, как механических, так и пневматических собратьев. Основные особенности:

грузоподъемность от 1,5 до 200 тонн (в отдельных случаях – до 1000 тонн); высокий КПД – приближается к 80%!;(MISSING) небольшое рабочее усилие; плавность хода; высокая жесткость конструкции.

К недостаткам большинства гидродомкратов можно отнести изначально большую высоту большинства приборов и необходимость технического обслуживания в процессе эксплуатации.

Устройство и принцип работы гидравлического домкрата мы рассмотрим на примере самого распространенного их типа – бутылочного плунжерного гидравлического домкрата. Они бывают на разную подъемную мощность -3 т, 5т, 10т  и.т.д.

Все достаточно просто: в цилиндре находится поршень и либо в отдельном резервуаре, либо в том же цилиндре над поршнем находится гидравлическое масло – рабочая жидкость домкрата.

В действие гидродомкрат приводит плунжер – маленький насос, нагнетающий через перепускной клапан масло в полость под поршнем. За счет разницы диаметров плунжера и цилиндра домкрата минимизируется прилагаемое усилие. Закачанная под поршень жидкость выталкивает его, производя подъем находящегося над ним груза.

Опускание домкрата выполняется путем медленного стравливания гидравлического масла из-под поршня в верхнюю часть цилиндра или в резервуар.

В этом и заключается принцип действия всех гидравлических домкратов.

Другое дело, что не все они снабжены плунжерным насосом, и в роли плунжера может выступать как отдельный ручной прибор, подключаемый к домкрату, так и гидростанция

И теперь самое время более детально рассмотреть разновидности гидродомкратов, места и способы их применения.

Виды гидравлических домкратов

Сегодня рынок инструментов предлагает большой выбор подъемных устройств гидравлического типа. У каждого из них имеются свои свойства и особенности, с которыми желательно предварительно ознакомиться перед выбором этого подъемного устройства:

1. Подкатный гидродомкрат. Визуально напоминает обычную тележку с ручкой, подкатываемую под определенный тяжелый предмет. Управление этим агрегатом производится вручную ручкой, с помощью которой перемещается и грузовая тележка с домкратом. Среди гидравлических подкатных механизмов, очень с хорошей стороны показал себя 3-тонный домкрат Матрикс, он широко используется в автомобильных мастерских и складских помещениях. Но для его использования требуется довольно твердая и ровная площадка. Подкатная гидравлическая тележка часто изготавливается своими силами.
2. Гибридные гидроподъемники. В этой конструкции совмещены подкатный и бутылочный типы домкратов. Управляется с помощью ножной педали либо рычагом. Гибридный подъемник широко прижился в автомастерских.
3. Ромбовый гидроподъемник имеет грузоподъемность около 2 т. он так же как и гибридный, широко востребован в автосервисе. Его конструкция состоит из двух жестких рамок, которые соединяются между собой с помощью шарниров. При работе рамки поднимаются и образуют конструкцию ромбовидной формы — отсюда и пошло его название.

Типы приводов гидродомкратов могут быть механическими или электрическими. При ручном приводе перекачивание жидкости из резервной емкости в рабочую, производится механическим рычагом, при электрическом приводе, естественно, за счет электронасоса.

Гидроподъемник бутылочного типа

Это самый распространенный инструмент для подъема тяжелых грузов, при этом конструктивное устройство домкрата является самым простым, но это не затрудняет делать им подъем веса более 100 т.

Инструмент имеет большое опорное основание и довольно компактный корпус. Бутылочный гидродомкрат может быть двух модификаций — с одним подъемным штоком или с двумя.

Подъемники с одним штоком используются при строительно-монтажных работах, вагоноремонтных и автомобильных мастерских, а также в других промышленных сферах, где может потребоваться вертикальный подъем грузов. Инструмент с двумя штоками является универсальным и может использоваться как для поднятия груза в вертикальном направлении, так и для горизонтальных работ.

Подкатной домкрат не «держит» — как отремонтировать

Ремонт подкатного гидравлического дамкрата своими руками

Обычно это связано или с недостатком масла в домкрате, либо с повреждением или загрязнением клапанов. В первом случае достаточно долить масла в домкрат. Какое масло заливать в гидравлический подкатной домкрат? Совершенно ни к чему искать какое-то специальное масло для этого. Хотя, если вы пользуетесь домкратом круглый год, то лучше заливайте синтетическое моторное масло – всё-таки оно меньше густеет на морозе. В некоторых автосервисах, когда «заедает текучка», вообще заливают «отработку». Но так делать крайне нежелательно – отработанное масло и грязное и содержит в себе большой процент агрессивных соединений серы.

Если заправленный домкрат всё же не поднимает или не держит, то без его ремонта не обойтись – скорее всего, клапаны плохо прилегают к посадочным местам. Такое может случиться, если «ослабли» пружинки клапанов, или попала грязь в каналы. Перед ремонтом можете заранее ремкомплект для подкатного гидравлического домкрата. Как правило, в него входят уплотнения плунжера и поршня. Но вряд ли всё это вам пригодится – даже ежедневно используемые в автосервисах домкраты обычно лишь подтекают через уплотнения плунжера. Поэтому не торопитесь разбирать домкрат «по болтику». Достаточно извлечь плунжер и клапаны с пружинками. В зависимости от конкретной модели домкрата, клапаны могут быть установлены либо в разных «колодцах», либо в одном – последовательно (в таких случаях канал имеет сужающееся внутри сечение).

Ремонтный комплект для гидравлического домкрата

Если на клапанах-шариках есть следы деформации, то их нужно заменить. Но обычно причина не в них, а в пружинках – их желательно поменять на более упругие, или, в крайнем случае, подложить под них шайбы – для увеличения силы пружинки. Но, опять же, обычно всё сводится к банальной грязи, попавшей в каналы домкрата. Поэтому, разобрав его, в первую очередь позаботьтесь о тщательной очистке «внутренностей» домкрата – промойте их бензином и продуйте сжатым воздухом. Ремонт подкатного гидравлического домкрата грузоподъёмностью 2 или 3 тонны ничем принципиально не отличаются – разве что количеством масла, требуемого для заправки. После ремонта и заливки свежего масла домкрат нужно «прокачать» – удалить излишний воздух. Для этого сначала нужно активно «поработать» плунжером – пока не появится давление. Дальше всё просто – стравливайте воздух через специальные пробки и добавляйте масло. Неисправности, характерные для подкатных гидравлических домкратов, присущи и другим подобным устройствам. Например, сходным образом восстанавливается работоспособность домкрата, предназначенного для вытягивания кузова авто, несмотря на то, что нагнетательный и рабочий цилиндры его «разнесены» друг от друга. Для того, чтобы поддерживать домкрат в рабочем состоянии, когда тот «простаивает», нет необходимости без нужды менять в нём масло – два-три рабочих хода штока раз в три месяца вполне достаточно.

Время на чтение: 6 минут

На сегодняшний день домкрат есть практически у каждого водителя, как опытного, так и начинающего. Это устройство предназначено для того, чтобы поднимать тяжелый груз на определенную высоту. Но в большинстве случаев автомобилисты используют механизм для проведения монтажных работ в процессе ремонта транспортных средств.

Наибольшей популярностью пользуется подкатной гидравлический домкрат, который считается незаменимым инструментом, поскольку его наличие обязательно в каждом крупном автосервисе или в мастерской. Но рано или поздно работа любого механизма становится нестабильной, и в таком случае нужно знать, как правильно осуществить ремонт подкатного домкрата.

Домкрат подкатной гидравлический

Обнаружение неисправностей

Шток выдвигается на нужную высоту, но затем медленно (без воздействия нагрузки) опускается — в этом случае причина, скорее всего, в перепускном клапане и поврежденных уплотнительных кольцах, поэтому не поддерживается нужное давление.

Если домкрат подкатной не поднимает до конца, значит, уменьшился рабочий ход. В данном моменте виной является образовавшаяся коррозия на штоке и зеркале поверхности цилиндра. Если поднимаемый груз больше грузоподъемности домкрата (указывается в паспорте и на корпусе в тоннах), то есть вероятность повреждение штока, его искривление.

Чтобы домкрат служил долго и не ломался, необходимо запомнить следующие правила:

• Замена гидравлической жидкости необходима 2 раз в год.
• Если подъемное устройство используется каждый день, смену гидравлической жидкости нужно проводить ежемесячно.
• В крайних случаях можно использовать любую гидравлическую жидкость, но в зимнее время рекомендуется применять синтетические масла, указанные производителем устройства.
• Для того чтобы масло зимой не густело, необходимо хранить домкрат в сухом, теплом месте.
• Не рекомендуется эксплуатировать домкрат зимой на холоде, потому что он просто может перестать работать.

Для устранения поломки можно потерять много времени и средств, поэтому проще соблюсти инструкции по эксплуатации гидравлического домкрата, и тогда он прослужит долго и не один раз поможет поднять груз.

Крепкий и простой помощник в подъеме непосильных тяжестей, обладает надежной конструкцией, служащей залогом безопасной работы. Высокий критерий прочности считается основным показателем эффективности домкрата, однако, даже такой уровень, не исключает возможность поломки устройства. В данной теме, мы привели все возможные причины поломок гидравлических домкратов любых видов, разобрали их и составили пошаговые инструкции по устранению тех или иных неисправностей.

Ремонт гидравлической части домкрата

Ремонт гидравлики сводится к сливу старой жидкости, полной разборке домкрата и заменен уплотнителей и манжетов. Ничего сложного в этом нет, поскольку домкрат не требует никаких сложных регулировок, только диагностика, обслуживание и при необходимости, замена. А замене подлежат все без исключения уплотнительные элементы и манжеты. Мы настоятельно рекомендуем не ходить по мастерским и тем более не искать оригинальные уплотнители — это практически бесполезно. Дело в том, что почти все размеры гидравлических домкратов, точнее, его уплотнителей, стандартны и могут продаваться в любой точке, занимающейся расходниками к тракторной и автомобильной гидравлике. Это будет втрое дешевле, главное, замерять резиновые детали или взять их с собой.

Типы и виды домкратов: выбираем лучший

Порадует и широкое разнообразие домкратов, каждый из которых имеет свои особенности и отличительные черты.

• Самым известным является механический, главным плюсом которого считается низкая стоимость. Дополнительными достоинствами являются: небольшой вес, высокий уровень подъема и быстрый рабочий ход. Среди недостатков отмечают маленькую площадь опоры, что приводит к небольшой устойчивости.
• Следующий тип – электрическое оборудование, работает от электропроводки машины, а управляют домкратом с помощью небольшого блока. Грузоподъемность устройства достигает 2-х тонн, а вот к минусам относят большую массу устройства и ручное опускание, что требует немало времени.
• Есть еще и пневматический домкрат, который работает от сжатого воздуха либо компрессора. К преимуществам стоит отнести малый вес, снижение затрат на проведение работ, большую площадь опоры.
• Но больше внимания мы уделим гидравлическому домкрату, ведь именно эту модель чаще всего используют не только при ремонте автомобиля, но и во время проведения строительных работ, включая работу с железобетоном и арматурными конструкциями. Они способны демонстрировать максимально высокие показатели, ведь КПД устройства достигает 80 %, а грузоподъемность составляет около 200 тонн, в зависимости от модели. К сожалению, не обойтись и без сложностей. Например, нельзя точно отрегулировать высоту отпускания, а потому следует заранее изучить инструкцию по эксплуатации инструмента. При работе, чтобы не довести домкрат до поломки, желательно следить за состоянием сальника, клапанов и наличием масла. Да и транспортировать инструмент нужно с умом – только в вертикальном положении, чтобы топливо просто не вытекло через клапан.

Как и любая техника, которая несет огромные нагрузки, устройства могут часто ломаться, а потому всегда нужно знать о том, как проводят ремонт домкрата самостоятельно. Чтобы в момент поломки быть во всеоружии!

Это интересно: Поверка манометров — сроки, методика, правила — периодичность, методика, требования

Какие работы позволяет выполнять устройство домкрата бутылочного типа

Таблица характеристик домкратов.

Сферой применения бутылочных домкратов является автосервис, связанный с обслуживанием и ремонтом автомобилей. Бутылочный тип домкрата широко применяется в железнодорожном хозяйстве, поскольку позволяет производить ремонт железнодорожных составов.

Домкрат гидравлический применяем как силовой узел прессов, трубогибов либо труборезов. Если после осмотра механизма можно сделать вывод об исправности устройства, то следует приступить к выполнению работ. В сочетании с большой грузоподъемностью компактный размер инструмента позволяет применять его в гаражах, мастерских. Прибор можно перевозить в багажнике автомобиля, что позволяет осуществить замену пробитых колес при возникшей необходимости.

Механизм домкратов бутылочного типа обладает надежностью. Гидравлические домкраты применяются в процессе ремонта автомобилей, который необходимо поднять и зафиксировать на нужной высоте. Например, механизм позволяет осуществить снятие колеса автомобиля для его последующей балансировки с помощью специального оборудования.

Его удобно транспортировать, что осуществляется исключительно в вертикальном положении, поскольку масло в горизонтальном положении инструмента способно вытекать. В целом срок его службы определяется количеством прокладок и сальников в его устройстве.

Конструкция гидравлического домкрата бутылочного типа и ее особенности

Устройство домкрата бутылочного типа.

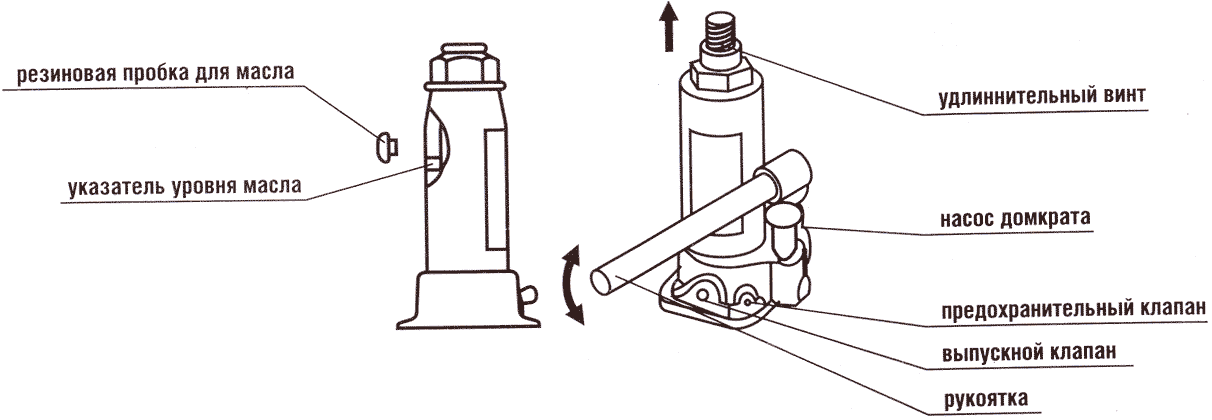

Устройство домкрата бутылочного типа показано на рисунке. Каждому элементу, входящему в состав конструкции соответствует определенный номер, подразумевающий наличие в механизме:

1. Рукоятки.
2. Насоса.
3. Клапана.
4. Резервуара.
5. Цилиндра.
6. Штока.
7. Винта.

Всасывающий клапан расположен на патрубке резервуара. Это должно препятствовать процессу возврата жидкости обратно в резервуар, если плунжер насоса опущен. Расположение нагнетательного клапана относится к патрубку цилиндра, который не позволяет при подъеме насосного плунжера гидравлической жидкости покидать цилиндр.

Открытие клапана производится специальным винтом, позволяющим сделать сброс давления в устройстве. Затем груз опускается к земле. В целом данная конструкция является проверенной временем.

Подключение бутылочного домкрата к насосу или насосной станции осуществляется за счет наличия полумуфты соединения, являющегося быстроразъемным. Она исключает потери жидкости в результате отсоединения инструмента от источника давления. Основными элементами конструкции являются:

Быстроразъемная полумуфта бутылочного домкрата исключает потери жидкости в результате отсоединения инструмента от источника давления.

1. Корпус.
2. Плунжер выдвигаемый (поршень).
3. Рабочее тело (гидравлическое масло).

Корпус является направляющим цилиндром для плунжера и в то же время специальным резервуаром для рабочей жидкости. Если домкрат имеет грузоподъемность до 20 тонн, то расположение его подъемной пяты отмечается в части винта, который ввернут в плунжер. Поэтому начальная высота механизма может быть увеличена при выворачивании винта.

Плунжер должен перекачать масло из одного общего резервуара в другой, находящийся под поршнем. При появлении масла под поршнем должно произойти его перемещение. Масло уже не возвращается в общий резервуар благодаря срабатыванию клапана. Пока плунжер работает, масла в резервуар, находящийся под поршнем, поступает все больше и больше из общего резервуара.

Неотъемлемым элементом бутылочного домкрата является жидкость, которая обладает характеристикой несжимаемого рабочего материала. Это позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте, обеспечивая точность при торможении.

Веретенное масло позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте.

Регулировать скорость процесса опускания груза позволяет отверстие, необходимое для вытекания специальной жидкости, поступающей из цилиндра, которая может иметь различный состав. Возможно применение незамерзающих смесей, в состав которых входят следующие компоненты:

1. Спирт.
2. Вода.
3. Технический глицерин.
4. Масло веретенное.

Веретенное масло застывает при температурном уровне ниже 35°С. При выборе бутылочного домкрата учитывается высота подъема и подхвата, а не только грузоподъемность. Грузоподъемность может быть достаточной для поднятия автомобиля, а рабочий ход будет низким. При этом требуется контроль над уровнем гидравлической жидкости, сальниками и их герметичностью.

Виды поломок и их причины (почему домкрат не держит)

Чаще всего гидравлический домкрат выходит из строя, если его перегрузить (поднимать им грузы, масса которых превышает максимальную для устройства), либо появляются сбои в работе гидравлики.

Поломка в первом случае обусловлена тем, что деформирован упорный шток. В результате этого он изгибается и не может пройти через муфту, что приводит к его заклиниванию. Для восстановления функций устройства необходимо заменить шток. Дело в том, что он изготавливается из специальной стали, которую невозможно выровнять.

А вот гидравлика может отказать сразу по нескольким причинам:

• Машинное масло, используемое вместо рабочей жидкости, вытекает при хранении подъемника в неправильном положении. В результате этого масло вытекает и заменяется воздухом. Поэтому работа устройства постепенно замедляется или вовсе прекращается.
• Внутренняя поверхность системы гидравлики ржавеет. Это приводит к тому, что нарушается свободный ход устройства.

Такие неполадки обычно не являются серьезными, поэтому устранить их можно самостоятельно в домашних условиях. Однако ремонт гидравлических домкратов иногда является невозможным, так что легче приобрести новое устройство.
