Ремонтируем шуруповерт самостоятельно

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона. А как снять патрон с шуруповерта и заменить его? Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы. Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели Для разборки электродрели проверьте отключение ее кабеля от электрической сети. При помощи специального ключа разведите кулачки патрона до максимально возможного положения. Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя. Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке. Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя. У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом. Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки. Патрон крепится на валу по резьбе. Вращая патрон против часовой стрелки, снимите его с электродрели. Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности. Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений. Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые. У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой. У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта. Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов. Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Основные неисправности шуруповерта и их причины

Ниже представлен рисунок, на котором представлено внутреннее строение аккумуляторного аппарата.

Если у вас сломался шуруповерт, то неисправности данного аппарата могут быть следующие.

Устройство не работает. В первую очередь, может быть неисправна электрическая вилка или кабель, полностью разряжена или неисправна аккумуляторная батарея (АКБ). Также данную проблему может вызвать перегорание обмоток двигателя, неисправность кнопки пуска, стершиеся щетки.
При работе аппарата, он сильно искрит. Здесь возможна неисправность якоря или коллектора двигателя, а также проблемы со щетками.
Быстро разряжается АКБ. Потребуется проверка батарей, входящих в аккумуляторный блок, с помощью тестера.
Аппарат самопроизвольно включается. Скорее всего, неисправна кнопка пуска.
Не работает тормоз двигателя. В таком случае требуется заменить кнопку или транзистор, поскольку эти элементы отвечают за торможение.
Люфт патрона. Чаще всего, биение вызывается искривлением редукторного вала.
Не работает трещотка. Возможные причины: износ лепестков блокиратора трещотки, поломка штифтов или пружины трещотки.
Патрон прокручивается. Неисправность редуктора, а именно его шестеренок, может вызывать ситуацию, когда проскакивает патрон. Также неисправность данного узла является причиной того, что работающий двигатель не крутит шпиндель.
Патрон заклинил, не получается открутить и вытащить сверло или биту. Как правило, произошло заклинивание зажимных кулачков по причине недостаточной смазки или поломки внутренних частей патрона.

Все неисправности, кроме электрической вилки, можно устранить только после разборки аппарата.

Быстрозажимной патрон «Макита»

Такой патрон применяется для зажима биты с цилиндрическим хвостовиком. Этот патрон отличает легкость установки. Он устанавливается буквально одним движением руки. Применяется для сверл диаметром от одного до десяти миллиметров. Это подвижный элемент конструкции в инструменте, поэтому он часто ломается. Чтобы его разобрать, вам необходимо прочитать советы, описанные в начале статьи, по разборке патрона при помощи шестигранного ключа и крестовой отвертки. Цена этого изделия составляет около 20 у. е.

Материал данной статьи получился объемным. Здесь мы описали все возможные проблемы, возникающие при эксплуатации шуруповертов , рассказали, как их устранить своими силами, отдельно поговорили о разных конструктивных элементах, составляющих основу любого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Надеемся, что информация будет вам полезной.

Как отремонтировать кнопку шуруповерта своими руками?

На примере шуруповерта Skil 2007 рассмотрим ремонт его кнопки включения питания.

Как устранить его основную часто встречающуюся болезнь — самоход?

Давайте подробнее рассмотрим в статье, ниже.

Приобретая шуруповерт Skil 2007, вы с большей долей вероятности получите эту болезнь, которая в принципе решаема. У меня самопроизвольное вращение на шуруповерте появилось уже через 3 недели и поскольку он был на гарантии, я естественно не стал долго думать и отдал его в ремонт по гарантии. Сделали его быстро за несколько дней, в сервисе я и узнал о том, что у этих шуруповертов часто выходит из строя кнопка запуска, и в результате чего проявляется самоход. После ремонта шуруповерт нормально работал примерно столько же времени, и потом все опять повторилось. Когда случилась поломка, я находился по своим делам в Оренбурге и поэтому обратился в сервисный центр по ремонту там. На этот раз ремонт шуруповерта оказался более качественным или как мне кажется просто попалась более качественная кнопка запуска, поскольку потом шуруповерт работал больше года без проблем, и при этом я работал им очень много.

В следующий раз, когда все повторилось, шуруповерт уже был не на гарантии и я для себя решил, что ремонтом займусь сам. Да и погляжу за одно, в чем же причина самохода. Разборка самого шуруповерта не вызывает ни каких проблем, просто откручиваем по периметру крестовой отверткой шурупы. Внутри вы не увидите чего то сложного. Там располагается двигатель с редуктором, кнопка и два провода, которые идут от контактов, куда вставляется батарейка идущих до кнопки и два провода идущих от кнопки к двигателю. Если вы хотите пойти более простым путем, то просто покупаете новую кнопку, которая стоит порядка 300 р. и просто перепаиваете провода, идущие от двигателя на кнопку, а провода от кнопки к разъему идут в комплекте. Ну, а после проверяете кнопку подключив батарейку, если все работает то собираете шуруповерт в обратной последовательности. И шуруповерт Skil 2007 готов к работе.

Ремонт редуктора шуруповерта в домашних условиях

Должен отметить, что в домашних условия практически невозможно отремонтировать редуктор самостоятельно при серьезной поломке, поскольку планетарный, как и любой другой, редуктор состоит из звездочек и шестерен и если хоть одна вышла из строя, то ее нужно менять.

Единственно, что может быть так это попадание в зацепление между шестернями инородного предмета, который приведет к заклиниванию инструмента. В таком случае достаточно аккуратно разобрать, промыть, смазать и собрать обратно.

Посмотрите видео: инструкция по ремонту редуктора шуруповерта своими руками. Пара ценных советов, помогут вам разобраться в проблеме.

Важно. Если зубчатое зацепление пришло в негодность вследствие износа, то такой редуктор ремонту не подлежит, с маленькой оговоркой, в случае отсутствия у вас подходящей запчасти.. После того, как вы все разобрали и осмотрели, а также заменили сломанные детали и устранили неполадки в электросхеме шуруповерта, необходимо почистить все детали от накопившегося мусора, пыли и грязи

И аккуратно, своими руками, все собрать в обратной последовательности

После того, как вы все разобрали и осмотрели, а также заменили сломанные детали и устранили неполадки в электросхеме шуруповерта, необходимо почистить все детали от накопившегося мусора, пыли и грязи. И аккуратно, своими руками, все собрать в обратной последовательности.

Ремонт аккумулятора

На шуруповерты может устанавливаться один из аккумуляторов:

Никель-кадмиевый (Ni-Cd). Может заряжаться неограниченное количество раз, однако имеют эффект памяти. То есть, если не дождаться полную разрядку и приступить к зарядке батареи, то с каждым разом будет происходить уменьшение ее емкости

После приобретения важно сразу же раскачать аккумулятор. Для этого нужно разрядить и зарядить его, чтобы увеличить максимальную емкость.
Никель-металл-гидридный (Ni-MH)

Такие аккумуляторы также обладают не менее ярко выраженным эффектом памяти, но обладают высоким током саморазряда. При хранении шуруповерта на протяжении месяца без работы, важно на 100% выполнит зарядку аккумулятора.
Литийионный (Li-Ion). Такая батарея разряжается достаточно быстро, но она неустойчива к морозам. Ее преимуществом является зарядка в любое удобное время.

При хранении всех видов аккумуляторных батарей важно отделить шуруповерт и зарядное устройство. Если батареи долго не используются их все равно следует заряжать не реже 1 раза в месяц

В том случае, если у батареи не держится заряд, нужно разобрать ее и проверить заряд при помощи тестера в каждом элементе питания. Рабочее напряжение указывается на корпусе, и оно соответствует каждому элементу. Нерабочий аккумулятор следует заменить.

Ежели аккумуляторная батарея не съемная, то скорее всего дело заключается в заклинившей фиксирующей кнопке. В таком случае требуется снять верхушку корпуса, после чего отсоединить батарею и разобрать инструмент, отрегулировать кнопку.

Видео: Как Проверить Мотор Шуруповерта

Ремонт или установка мебели на полной скорости, и отвертка перестала работать. Рассмотрим основные причины отказа и как отремонтировать отвертку своими руками (видео также поможет нам в этом). Чтобы ответить на вопрос, почему отвертка не работает и как ее отремонтировать, необходимо иметь представление о структуре отвертки, ее основных компонентах, включая: редуктор, реверсивное устройство, электродвигатель, регулятор скорости и, если инструмент автономный, аккумулятор (батарея).

Более того, как дорогие, так и более дешевые отвертки в основном имеют схожее устройство, которое отличается друг от друга наличием определенных улучшенных опций. Отсюда можно определить основные причины, по которым отвертка не работает, от которых так или иначе страдают практически все модели:

Первое, на что нужно обратить внимание — это исправность аккумулятора или обрыв сетевого кабеля от сети (сетевая отвертка).
Кнопка запуска инструмента не удалась.
Нерегулируемая или плохо регулируемая частота вращения двигателя.
Невозможность обратного переключения.
Отскок картридж
Электродвигатель не вращается.

Разбор аккума

Аккумулятор шуруповерта – это самая дорогая его часть. Понятно, что некоторые предпочитают приобрести новый инструмент. Если привыкли к шуруповерту и желания брать новый нет, то есть вариант испытать отремонтировать аккумуляторную батарею. Что нужно, обычная аннотация ниже скажет, как разобрать аккумулятор шуруповерта:

Если проход с разборным корпусом нам необходимо просто открутить болты крепления.
Когда у шуруповерта безразборный тип корпуса, то поначалу необходимо удалить слой клея, и дальше с помощью шурупа разъединить сопрягаемые поверхности.
Демонтируем аккумуляторные банки. Если разобран аккумулятор шуруповерта, есть вариант попробовать вернуть либо сменять покоробленные части.

Ремонт аккумулятора

На шуруповерты может устанавливаться один из аккумуляторов:

Частые неисправности

Выяснив причину поломки, надо точно знать, как в домашних условиях отремонтировать шуруповерт своими руками. Для этого стоит прислушаться к советам мастеров.

Электродвигатель

Проблемы с мотором возникают по причине стирания щеток. Их не ремонтируют, ставят новые. При обнаружении обрыва в обмотке, придется покупать новый двигатель.

Повреждения электрической части

Если неисправны электрические элементы, то шуруповерт не включается, его нельзя переключить в режим реверса или отрегулировать обороты.

О неисправности элементов в моторе говорит падение напряжения на клеммах инструмента при исправном аккумуляторе. Если напряжение в норме, проверяют кнопку. Тестер переключают на прозвон, щупы устанавливают параллельно кнопке. Если при ее нажатии нет писка, чистят контакты.

Если при переключении реверса, нет сопротивления, повреждена проводка. Не работает регулировка оборотов двигателя – поломалась кнопка или управляющий транзистор.

Разборка и ремонт редуктора

Узел разбирают на отдельные детали, далее:

проверяют их целостность;
продувают;
смазывают;
собирают обратно.

Для того чтобы снять редуктор разбирают корпус. Вынимают кнопки запуска и переключателя, отсоединяют болты крепления. Вынимают шестерни в редукторе и шайбу переключателя скоростей. Осматривают его и зубья, которые находятся на корпусе. Если они стерты, переключатель скоростей будет работать неправильно. Чтобы их восстановить, маленькие болты вставляют в район пластмассовых.

Не все производители выпускают отдельные детали редуктора, поэтому при повреждении часто приходится ставить новый. Все его детали подвергаются силе трения, это приводит к постепенному износу и стачиванию, в результате они плохо сцепляются. Этого может не случиться, если детали периодически хорошо смазывать, но смазки не должно быть в избытке.

На редуктор плохо влияет оседающая пыль, которая потом при работе нагревается. Особую опасность она представляет для пластиковых шестеренок. В результате нагревания, шестеренки от пыли деформируются и ломаются.

При окислении контактов кнопка перестает работать

Проблемы с кнопкой

При окислении контактов кнопка перестает работать. Для того чтобы почистить, красный нажимной механизм снимают вращательным движением. Крышку демонтируют, выталкивая защелки с помощью ножа. Находящиеся сбоку 2 металлических элемента отсоединяют, используя паяльник. Снимают крышку, вынимают механизм. Окисленные или потертые места протирают ватой, которую смачивают в спирте. Прилипшую грязь убирают ножом.

Замена щеток

Щетки электродвигателя – это контакты, через них ток подается в обмотки ротора. Шуруповерт перестает работать по причине их чрезмерного износа. Тогда корпус разбирают, вытаскивают изношенный комплект. Он восстановлению не подлежит. Ставят новый и собирают корпус.

Зарядный блок

Из-за постоянного перекоса провода приходит в негодность зарядный блок, случается обрыв. Провода паяют и изолируют.

Быстрозажимной патрон

Быстрозажимной патрон более универсален и прост в работе, его недостаток – небольшой срок службы. Если он перестает держать сверло или биту, починить невозможно. Надо снять и заменить на новый. Это одна из самых частых неисправностей шуруповерта.

Если патрон заклинен, не получается вытащить сверло, значит заклинены зажимные кулачки. Это может произойти из-за того, что поломались внутренние детали патрона или отсутствует смазка. Неисправность редуктора приводит к прокручиванию патрона

Если в нем закусило биту, берут 2 разводных ключа, одним удерживают основание патрона, другим осторожно вращают его верхнюю часть

Частая причина поломки шуруповерта — это неполадки с быстрозажимным патроном

Как можно отремонтировать аккумулятор у шуруповерта? Проще всего его оживить, поменять одну из банок. С помощью тестера находят дефектную батарею со слабым напряжением. Ее отпаивают и заменяют новой. Работу надо выполнять, используя мощный паяльник, чтобы не перегрелась банка.

Чаще всего неисправные детали не ремонтируются. Для того, чтобы не тратить зря силы на такое дело, как ремонт шуруповерта, лучше купить аналогичные или новые оригинальные запчасти. Это относится к поврежденным элементам патрона, искривленному валу редуктора, двигателю при обрыве обмотки якоря, неразборной кнопки питания и т.д. Специалисты не рекомендуют самому браться за ремонт зарядного устройства, не имея соответствующих знаний и опыта.

Топ-10 популярных шуруповертов

Виды крепления патронов

Есть два вида крепления патрона на дрели:

Конус Морзе – первый вид, патрон представляет собой коническую насадку с отверстием. Обычно он отмечается латинской буквой «B» и рядом располагается число, которое показывает размер. Это надежный способ крепления, но он обычно используется в машиностроении.
Крепление на резьбу – второй вид, патрон накручивается на вал, как гайка. Маркировка представляет собой обозначение типа и диаметра резьбы. Например: М12 – метрическая на 12 мм. И UNF-1/2 – дюймовая, равная полдюйму. Чтобы не допустить скручивания, во время работы, и разбалтывания, резьбу делают в обратную сторону от направления вращения.

Для личного пользования, дрели продаются с патронами, которые имеют резьбовое крепление. Они более надёжные и простые в эксплуатации. Такие патроны более легко и удобно менять в домашних условиях.

Отдельно можно выделить и быстросъёмные зажимные устройства. Сегодня они нашли более широкое распространение. Эти устройства используются в перфораторах и ударных дрелях для того, чтобы можно было быстро менять патрон. В этих инструментах патрон идёт вместе с устройством фиксации.

Как продлить жизнь инструменту?

Прежде всего, покупать инструмент в магазинах, от надежных производителей. Если покупатель ставит перед собой задачу максимально эффективно использовать шуруповерт, то прежде всего, ему следует внимательно прочитать, запомнить, и в дальнейшем соблюдать инструкцию по эксплуатации, особенно, если он новичок в использовании шуруповертов. Шуруповерт необходимо беречь от сырости, сильного холода и пыли. Аккумуляторы нужно хранить и заряжать в соответствии с их собственными инструкциями, если они прилагаются. Также использовать только родное зарядное устройство. Готовясь к работе, нужно зарядить оба аккумулятора заранее.

При потолочных работах полезно надевать на биту плотную крышку из капрона или куска картона, как защитную шайбу от мусора. Таким способом хорошо защищается патрон шуруповерта. Никогда не нужно класть шуруповерт вповалку, лучше ставить его вертикально на стол или полку поблизости от места работы, если нет опасности уронить его с высоты. Это убережет от попадания внутрь мусора.

Не работайте все время в режиме сверла (при отключенной трещотке). При заворачивании саморезов подбирайте оптимальный момент затяжки, начиная с малых. Также не увлекайтесь долгой работой трещотки, это быстро изнашивает муфту ограничителя момента.

Как отремонтировать кнопку шуруповерта если она не работает — подробная инструкция

Для проведения диагностики и выполнения ремонта шуруповерта понадобятся следующие инструменты:

Крестовая отвертка;
Отвертка с узким плоским шлицем.

В результате активной эксплуатации любого электроинструмента внутри его корпуса неминуемо скапливается грязь.

Поэтому прежде чем отправляться в магазин за новым блоком, следует попробовать очистить старый. Образовавшийся на контактах нагар также следует зачистить мелкой наждачкой. Если кнопка неразборная, придется заменить весь блок.

Этапы проведения диагностики:

Разбираем корпус инструмента. Для этого отсоединяем аккумуляторную батарею, откручиваем все винты (они могут быть спрятаны за декоративными накладками, которые придется снять).
Проверяем исправность электродвигателя. Для этого от блока управления отсоединяем два провода питания и подключаем их к контактам аккумулятора (двигатель должен заработать).

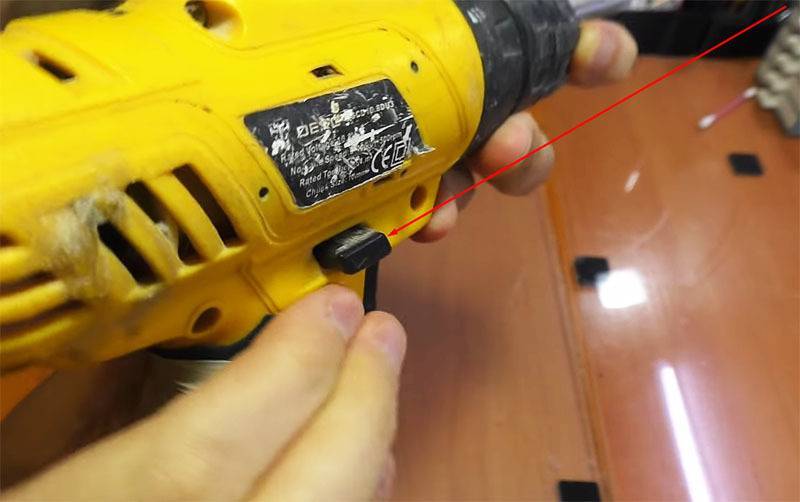

Разбираем кнопку шуруповерта. Для этого нужно отжать пластмассовые защёлки и разъединить две части корпуса кнопки.
Производим визуальный осмотр состояния кнопки на предмет наличия грязи и повреждений.
Далее нужно аккуратно собрать кнопку шуруповерта, установить на место и протестировать.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Если очистка блока управления результата не дала, необходимо произвести замену всего блока кнопки.

Для этого нужно:

Разобрать шуруповерт (процесс описан выше);
Установить новую кнопку на место старой;
Подключить двигатель в клеммы кнопки (соблюдение полярности в данном случае необязательно);
Собрать шуруповерт, аккуратно разместив провода в корпусе.

Очень важно подобрать кнопку под конкретную модель шуруповерта, поскольку при всем внешнем сходстве и визуальном соответствии деталь может не встать в пазы. Как правило, новые кнопки продаются в комплекте с клеммами аккумулятора и транзистором

Читать также: Сколько стоит шина на бензопилу штиль

Шуруповерт — мобильный инструмент, облегчающий работу с крепежными элементами и резьбовыми соединениями.

Раньше аккумуляторные шуруповерты вы могли повстречать только в арсенале экспертов, но появления в широкой продаже дешевых бытовых моделей их популярность резко возросла.

В противоположность дорогого проф инструмента, экономные аналоги владеют наименьшим ресурсом, по причине чего почаще приходят в негодность.

Одно из самых слабеньких мест бытового шуруповерта

—кнопка запуска и переключатель реверса. Практика показывает, конкретно они ломаются в большинстве случаев.

Вы, нашему клиенту остается начинается со съема всех дополнительных деталей, что перестает работать функция плавного запуска, потом для пуска электродвигателя требуется более сильное нажатие на «курок».

С течением времени инструмент и совсем перестает реагировать на любые манипуляции. Часто встречается неувязка обратного нрава, когда моторчик начинает работать самопроизвольно.

Изредка для устранения недостатка довольно разобрать инструмент и прочистить, хотя почаще требуется полная смена кнопки шуруповерта. И в первом, и во 2-м случае убрать делему можно самостоятельно. О всем все по порядку.

Кнопка шуруповерта — основной отран управления, который делает сходу несколько функций:

Включение/включение инструмента;
Переключение направления вращения;
Плавный запуск мотора;
Регулировка оборотов.

Одновременно любой из частей управления, интегрированных в блок кнопки, по большому счету не способен работать корректно. Не считая переключателя направления вращения, который почаще представляет из себя но очень многофункциональный блок.

Аккумуляторы шуруповертов: эволюция

Для обеспечения автономной работы электроинструмента обычно применяются три основных вида аккумуляторов, о которых нужно рассказать подробнее.

Ni-Cd или никель-кадмиевые источники питания

Используются очень давно и совершенно заслуженно считаются самыми старыми батареями, устанавливаемыми на различную современную технику. Основные их преимущества – это:

самый низкий саморазряд, благодаря чему АКБ могут долго пылиться где-нибудь в чулане, а потом спокойно работать без дополнительной зарядки;
неплохая емкость при весьма компактных размерах, что обеспечивает длительную автономную эксплуатацию шуруповертов;
устойчивость к воздействию низких температур, из-за которой Ni-Cd элементы часто применяются во всепогодной технике;
низкая цена.

К недостаткам относится необходимость постоянно проходить полный цикл зарядки-разрядки батарей. Если они не заряжаются полностью, срабатывает так называемый эффект памяти. Аккумулятор работает все хуже и хуже, после чего отключается совсем.

Ni—Mh или никель-металлгидридные источники питания

Считаются усовершенствованным аналогом батарей Ni-Cd, однако к их преимуществам можно отнести лишь более экологически чистое производство и несколько сниженный эффект памяти. В основном же данная разновидность элементов питания уступает никель-кадмиевым. Все дело в том, что у них очень высокий процент саморазряда. Чтобы эффективно использовать аккумулятор, нужно постоянно его заряжать, из-за чего полностью теряется автономность.

Li—ion, или литий-ионные источники питания

Именно эти батарейки устанавливаются практически на любую технику, включая электроинструмент Макита, Интерскол, Bosch, а также многочисленные гаджеты. Список преимуществ выглядит следующим образом:

чрезвычайно высокая емкость;
практически полное отсутствие эффекта памяти;
возможность оснащения специальными контроллерами, которые отслеживают уровень заряда и считают циклы зарядки-разрядки;
низкий процент саморазряда;
устойчивость к высоким нагрузкам, возможность использования в высокомощной технике.

Недостатки литий-ионных аккумуляторов – нестабильная работа на морозе, а также высокая стоимость в сравнении с описанными выше аналогами.

Внутренности аккумулятора шуруповерта

Внутри аккумулятор шуруповерт устроен очень просто. Аккумуляторные банки соединены последовательно между собой металлической фольгой с помощью точечной сварки. В простейшем случае все заканчивается скользящими контактами.

Более сложные аккумуляторы имеют в своем составе платы контроллера заряда и разряда с отслеживанием температуры банок. Чаще всего такие платы ставятся в шуруповертах брендовых фирм с литий-ионными аккумуляторными секциями.

Дальше рассмотрим подробнее достоинства и недостатки разных видов аккумуляторных батарей и поговорим про восстановление аккумулятора своими руками.

Как выявить неисправность зарядного устройства

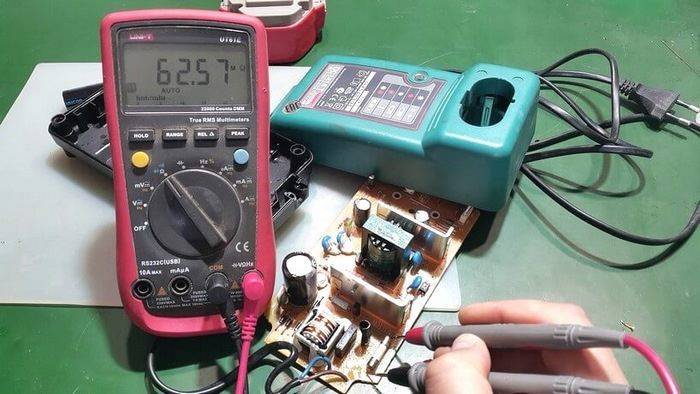

Перед тем, как браться за ремонт зарядки шуруповерта, нужно проверить, действительно ли причиной отсутствия заряда аккумулятора является блок питания. Ведь намного чаще из строя первой выходит батарея инструмента. Как проверить аккумулятор на исправность, подробно описано в этом .Самый простой способ убедиться в том, что требуется ремонт зарядного устройства шуруповерта — это включить в розетку блок питания, и посмотреть на индикаторы. Обычно каждый зарядный блок имеет индикаторную подсветку, по которой выявляется восстановление заряда аккумулятора (заряжает ли блок аккумуляторную батарею). Если индикаторы не светятся, значит блок с высокой вероятностью неисправен, и требуется его ремонт. Однако и здесь не нужно делать поспешные выводы. Чтобы убедиться в неработоспособности блока зарядки от шуруповерта, надо проделать такие действия:

Взять в руки тестер или мультиметр
Включить блок питания в розетку
Выставить на мультиметре режим измерения постоянного напряжения. Величина напряжения зависит от самого инструмента. Чтобы узнать величину выходного напряжения, нужно осмотреть наклейку с описанием

Обычно величина выходного напряжения находится в диапазоне от 9 до 24 В
Красным щупом мультиметра требуется прикоснуться к положительному контакту зарядного блока, а черным к отрицательному (или минусу)
Обратить внимание на экран мультиметра, и значения, которые он показывает

В зависимости от показаний мультиметра можно делать соответствующие выводы:

Если показания отсутствуют, то есть на экране цифра «0» — блок нерабочий, и поэтому требует ремонта или замены
Если показания мультиметра соответствуют значению, указанному на блоке питания — устройство исправно, и причина неработоспособности мультиметра скрывается с большой вероятностью в батарее инструмента
Если показания на приборе ниже значений, которые указаны на блоке питания, то есть при норме выходного напряжения 9В или 12В, прибор показывает 3В, 5В или 7В (или другие значения) — в зарядном блоке из строя вышли элементы электроники, поэтому понадобится небольшой ремонт

Есть еще один вариант развития событий — прибор показывает значения выше номинала, указанного на зарядном блоке. Такие ситуации редкостные, и если блок выдает напряжение, выше чем указано на блоке питания, то это может вывести из строя батарею или снизить ее ресурс. В таком случае нужно также прибегнуть к ремонту зарядного от шуруповерта. Если проверка мультиметром подтверждает неисправность зарядного блока, значит пора приступать к поиску неисправности.

Это интересно! Многие при выходе зарядного блока от шуруповерта предпочитают приобрести новый, однако найти его не так просто, как может показаться. Особенно, если инструмент малоизвестной фирмы, и покупался достаточно давно. Исходя из этого, больше ничего не остается, как приступить к ремонту устройства.

Особенности конструкции инструмента

Шуруповерт представляет собой ручной электрический инструмент для закручивания или выкручивания крепежных элементов винтового типа. Прямое его назначение – работа с шурупами. Достаточно часто шуруповерт применяется в качестве дрели (для сверления), что и приводит к выходу его из строя. Дело в том, что данный аппарат имеет механизм торможения вращательного момента при чрезмерной нагрузке, а скорость вращения его патрона значительно уступает скорости вращения патрона дрели. Это создает перегрузки, способные привести к поломке и износу деталей.

Практически все подобные аппараты имеют однотипный принцип работы и отличаются лишь дизайном корпуса и размещением элементов. Любые шуруповерты включают в себя корпус, рабочий инструмент (патрон), электрическую и механическую системы. Патрон принадлежит к кулачковому виду и устанавливается на главном валу, на который с помощью редуктора подается крутящий момент от электродвигателя.

Устройство шуруповерта: 1 – выключатель; 2 – устройство реверса; 3 – транзистор; 4 – двигатель; 5 – редуктор.

Электрическое питание аппарата обеспечивается от электросети или встроенных аккумуляторов. Электрическая система состоит из электродвигателя, пускового кнопочного элемента с регулятором мощности и устройства, обеспечивающего реверс. Сердцем инструмента является однофазный двигатель коллекторного типа под напряжение 220 В. Пуск его проводится с помощью конденсатора, а напряжение снимается с контактных щеток.

Кнопка включения сочетается с регулятором скорости, основой которого является транзистор (генератор), установленный на плате управления. При разном нажатии пусковой кнопки изменяется сигнал, открывающий транзистор, который соответственно изменяет напряжение на входе электродвигателя.

Механическую составляющую представляют редуктор и механизм регулировки усилия. Редуктор планетарного типа осуществляет передачу крутящего момента с вала электродвигателя на главный вал с уменьшением скорости вращения. Редуктор содержит кольцевую и солнечную шестерни, сателлиты и водило. Возможность управления частотой вращения вала зависит от многочисленности ступеней (сателлитов). Обычно применяются редукторы с 2-3 ступенями.

Регулятор усилия обеспечивает нужную нагрузку на шуруп при разных условиях работы инструмента. Предусматривается до 16 позиций, что оптимизирует закручивание шурупа в материал различной плотности. Механизм снимает нагрузку при полной закрутке шурупа. В механическом подразделе шуруповерта следует особо отметить важную роль подшипников, обеспечивающих плавный ход вращающихся частей.

Ремонт шуруповерта: основные неисправности инструмента

Механические неисправности

Основные неисправности шуруповерта и их причины

Быстрозажимной патрон «Макита»

Как отремонтировать кнопку шуруповерта своими руками?

Ремонт редуктора шуруповерта в домашних условиях

Ремонт аккумулятора

Видео: Как Проверить Мотор Шуруповерта

Разбор аккума

Ремонт аккумулятора
