Ручной коловорот

Устройство и принцип работы

Простейший коловорот представляет собой цельный гнутый металлический прут с нанесенной с одного края резьбой для получения отверстий. В моделях посложнее можно менять сверло, так как имеется возможность крепления хвостовика режущей детали в отверстии полой трубки, из которой изготавливается инструмент с помощью бокового винта. В усовершенствованных моделях фиксация рабочего приспособления производится с помощью патрона, специальной колодки с внутренней полостью квадратного или прямоугольного сечения либо конуса Морзе.

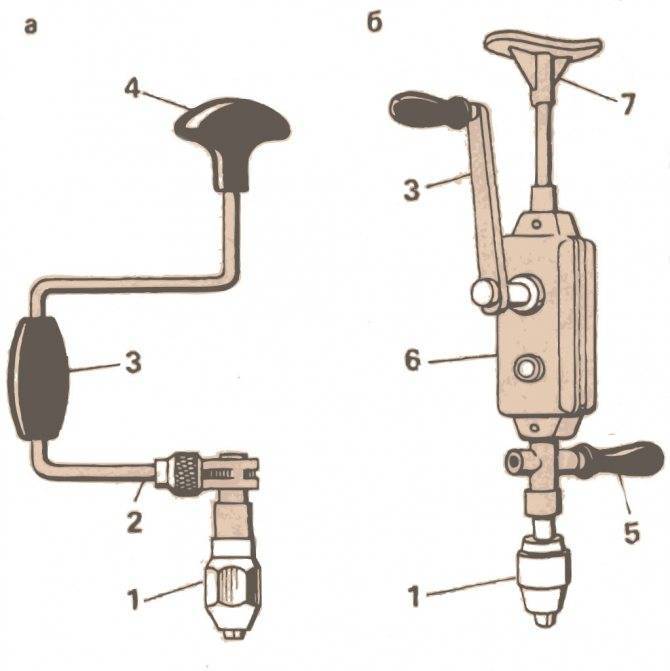

Современный коловорот состоит из:

нажимной рукояти в форме гриба, посаженной на специальный подшипник, чтобы та оставалась неподвижной во время работы;
коленчатого вала с ручкой на выгнутой части для удобства вращения;
трещотки для лучшего распределения усилий и возможности работы коловорота в местах, где нельзя сделать полный оборот вала;
патрона для крепления режущего инструмента.

Патрон, используемый для крепления режущей детали, может быть самоцентрирующимся двухкулачковым либо трехкулачковым, также иногда устанавливается цанга. Все эти зажимы подходят для хвостовиков цилиндрической формы круглого, квадратного и шестигранного сечения. Крепление конуса Морзе используется для зажима конусообразных хвостовиков

Важно помнить, что если для зажима используется цанга, то использовать режущие детали с хвостовиком большого диаметра не получится. Также для хвостовиков различного диаметра требуются разные цанги. Коловороты бывают с несменяемыми головками и со сменными патронами

Для инструментов со сменными головками существует специальный ГОСТ – 25602-83

Коловороты бывают с несменяемыми головками и со сменными патронами. Для инструментов со сменными головками существует специальный ГОСТ – 25602-83.

Круг, совершаемый ручкой коловорота вокруг своей оси, называется вылетом или размахом. По диаметру этого размаха определяется размер коловорота. Выпускаются инструменты с размахом 25 см, наиболее востребованные мастерами, но также можно найти прибор с вылетом 14,7 см или 30 см.

Если размах коловорота не позволяет сделать полный оборот, то в таком случае поможет установленная перед патроном трещотка. Сделав оборот настолько, насколько это возможно, рукоятку возвращают в начальное положение и повторяют движение снова и снова, а трещотка не дает сверлу совершать обратное движение при возвратном движении рукояти. В том случае, когда требуется реверсный ход инструмента, на трещотке имеется кольцо-переключатель направления хода.

Принцип работы коловорота прост: к выбранной точке сверления приставляется острие сверла и фиксируется с помощью нажимной головки, находящейся на одной прямой с режущей деталью. После этого начинают вращать коленчатый вал вокруг образовавшейся оси, постоянно надавливая на нажимную рукоятку. За счет физических усилий работающего сверло в процессе бурения углубляется в обрабатываемую поверхность. Скорость работы зависит от частоты вращения вала

Во время работы важно следить за тем, чтобы ось коловорота была продолжением направления сверления, чтобы высверливаемый канал не уходил в сторону

При необходимости получить сквозное отверстие в заготовке большой толщины лучше производить сверление с двух сторон, тщательно произведя разметку входа и выхода сверла. При сверлении детали с одной стороны перед окончанием работы стоит ослабить давление на рукоятку, чтобы избежать расслоения и обламывания краев отверстия при выходе сверла наружу. Также для получения ровного края отверстия под обрабатываемую деталь можно подложить доску.

Для безопасности работы важно использовать только качественные сверла без трещин. Если используются тупые и неправильно заточенные сверла, то поверхность отверстия получается рваная. Неправильно закрепленное сверло приведет к получению отверстия другого диаметра из-за биения режущей детали

Неправильно закрепленное сверло приведет к получению отверстия другого диаметра из-за биения режущей детали.

При работе с инструментом нет проблем с прямым и реверсным ходом из-за простоты конструкции, он не зависит от наличия источников электроэнергии. Из-за малой скорости движения прибор удобен для выполнения точных работ.

Установка сверла в коловорот

Безопасность и точность работ коловорота обеспечит использование только качественных сверл, не имеющих трещин и сколов.

Помимо внешнего дефекта сверла, отрицательно скажется на результате работы и неправильное его закрепление в патрон, что приведет к получению иного размера образованного отверстия. Для правильной установки заменяемого сверла в коловорот кольцевой переключатель трещотки ставится в среднее (нейтральное) положение. Одновременно удерживая патрон, рукоять поворачивается по направлению часовой стрелки. Режущий элемент устанавливается в расширенные кулачки, после чего зажимается ими при вращении рукояти в обратном направлении.

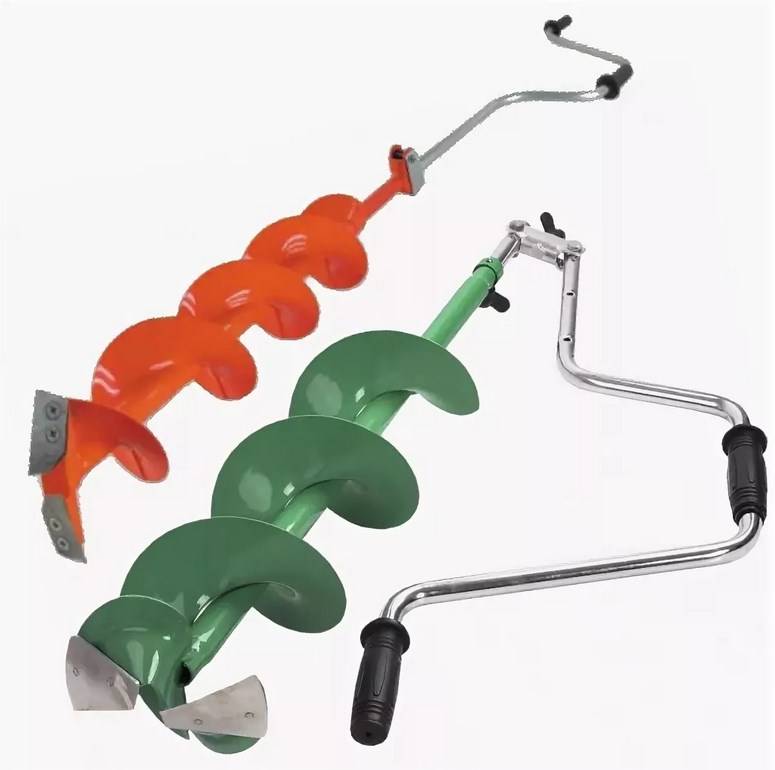

Что нужно знать о ледобурах?

Двухножевые ледобуры получили самое широкое распространение.

Три ножа устанавливаются, как правило, только на модели, шнек которых изготовлен из титана, обеспечивая более легкий ход.

Обратная сторона медали – три ножа быстрее забиваются ледяной крошкой.

Угол атаки – одна из важнейших характеристик ножей. Малый угол отлично подходит для работы по вязкому мокрому льду.

Бурение выполняется дольше, но при этом значительно легче.

Сухой твердый лед лучше поддается сверлению режущими элементами с большим углом.

Количество оборотов бурения в этом случае будет меньше, но придется приложить физическое усилие.

Следовательно, угол атаки для слоя льда, образованного сильными морозами в бесснежную зиму, немного увеличивается, а для весеннего рыхлого – уменьшается.

Как вариант, можно опытным путем найти усредненный угол, но универсальных решений с «ледяными вопросами» быть не может.

В полевых условиях, когда требуется просверлить одну – три лунки, достаточно иметь запасной комплект ножей на случай поломки основного.

Если же планируется бурить большое количество лунок, целесообразно иметь с собой набор разнотипных лезвий, а уже по месту устанавливать подходящие под условия эксплуатации.

Ледобуры допускается использовать для бурения неглубоких скважин в мерзлой земле, но надо понимать, что в процессе такой работы ножи быстро тупятся.

Вообще пригодность этого инструмента для подобных работ сомнительна, так как основное назначение – откалывать куски льда, которые по плотности превосходят грунт.

Для земляных работ используют специально предназначенные для этого буры или коловороты.

Работа ручной дрелью и коловоротом

Изначально ручная дрель использовалась для высверливания небольших отверстий под шурупы и штифты. Коловорот имеет много применений, поскольку был создан специально для деревообработки. Зажатым в патроне острым сверлом он может легко делать даже большие отверстия

Установка сверла в ручную дрель

Некоторые патроны у ручных дрелей закручиваются и откручиваются специальным ключом, как и у электродрелей. Чтобы регулировать положение кулачков обычной ручной дрели, держите патрон одной рукой, а другой поверните рукоятку привода против часовой стрелки. Вставьте сверло в патрон и зажмите кулачки движением по часовой стрелке. Проверьте центровку сверла в патроне перед началом работы.

Работа ручной дрелью

Аккуратно поставьте кончик сверла на деталь, затем слегка повращайте приводную ручку вперед и назад, пока сверло не войдет в дерево. Свободно вращайте ручку до выхода отверстия необходимой глубины. Чтобы не сломать тонкое сверло, позвольте самой дрели своим весом направлять сверление, поддерживая дрель в вертикальном положении, но не нажимая на нее.

Установка сверла в коловорот

Заприте храповой механизм, поставив кольцевой переключатель в среднее положение, затем, удерживая патрон, поверните рамку по часовой стрелке. Установите сверло с квадратным хвостовиком в раздвинутые кулачки и зажмите их, вращая рамку в обратном направлении.

Чтобы контролировать вертикальность сверления, попросите ассистента или помощника проследить за наклоном вперед или назад, а сами не давайте инструменту отклоняться в стороны. Можно установить на верстак в качестве ориентира угольник, но одновременно держать в поле зрения угольник и сверло довольно непросто. Можно работать коловоротом, держа его в горизонтальном положении, уперев круглую ручку в свой корпус.

Ходовой винт при работе входит в материал. Достигнув необходимой глубины, поверните рамку против часовой стрелки на пару оборотов, чтобы освободить ходовой винт, затем вытягивайте инструмент, перемещая рамку вперед и назад для извлечения сверла и удаления стружки. Если вы сверлите сквозное отверстие, зажмите заготовку у места выхода сверла, чтобы деталь не треснула. Либо можно перевернуть заготовку, как только покажется ходовой винт, и заканчивайте отверстие работая с другой стороны, а выходное отверстие ходового винта послужит направляющей.

Преимущества механического инструмента

Главное достоинство ручной дрели — простое устройство и уникальная надежность всех деталей, изготовленных из весьма прочных металлов. Поломать что-то в этой конструкции довольно сложно, чем она и отличается от электрической модели. Есть множество примеров, когда такое изделие исправно служит для нескольких поколений мастеров.

Именно ручная дрель отлично справляется со сверлением в таких нежных материалах, как гипсокартон, ДВП, хрупкий пластик, различные породы древесины и фанера. Ею можно работать на крыше или чердаке, потому что она не требует подключения к электросети.

Отличные показатели этого простого инструмента при закручивании и выворачивании разного резьбового крепления: шурупы, саморезы, винты — надо только вставить в патрон соответствующую биту. Плюсом устройства можно назвать и низкую стоимость такого инструмента: не выше 1 тысячи рублей, благодаря чему ручная дрель доступна для всех слоев населения.

Назначение инструмента

Подбирая ручной коловорот необходимо уделять свое внимание также его сфере использования. Необходимо учесть, что главная ценность состоит в полном контроле над проводимым процессом

Основными характерностями можно назвать такие:

Если сопоставлять ручной коловорот по дереву с трещоткой, необходимо уделять свое внимание тому, что имеется возможность когда будет угодно остановить работу. Благодаря этому имеется возможность контролировать глубину очень точно

Такое требование принимается во внимание в случае, когда необходимо держать большую точность во время работы.
Главное предназначение состоит в образовании отверстий в самых разнообразных заготовках из дерева. По мимо этого, можно проводить вкручивание и вкручивание элементов крепежа. Для этого также используется дрель ручная, но ее свойства немного отличаются.
Часто инструмент используется для нарезания наружной и внутренней резьбы. Требуемые насадки зажимаются в специализированном патроне. Резьба считается самым популярным типом соединительной поверхности. Определенное расположение витков дает возможность проводить накручивание болтов и гаек. Крепёжное соединение в виде резьбы отличается надежностью, по этому оно встречается очень часто.
Еще одной популярной операцией можно назвать зенкерование. Данный процесс требуется проводить для создания маленького отверстия, позволяющего прятать головку элемента крепления. Процесс зенкерования учитывает снятие небольшого численности материала с поверхности под конкретным углом, какой подходит под шапку элементов крепежа.

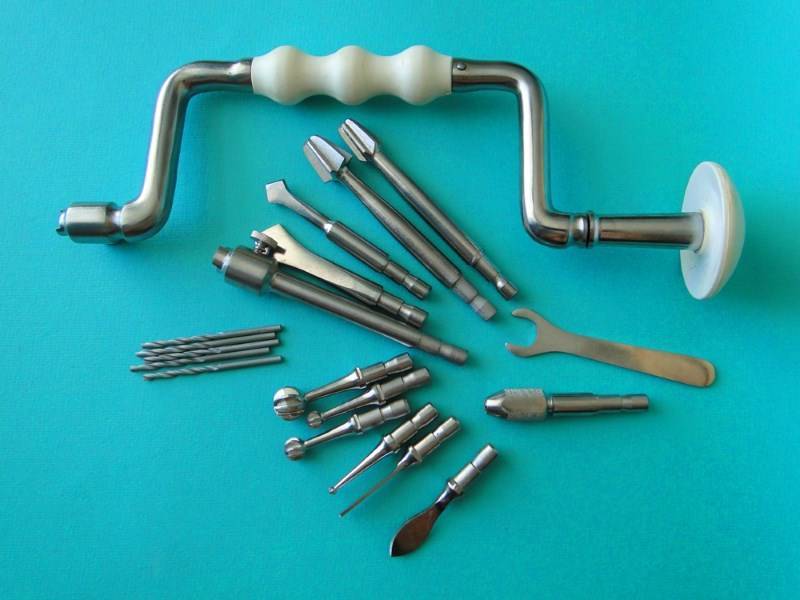

В большинстве случаев проходит распространение комплекта с особенным набором слесарных головок. Часто в набор поставки встречается переходник, предоставленный специализированным карданчиком.

Вышеприведенная информация указывает на то, что ручной коловорот очень распространен. Примером его применения можно назвать создание лунок при зимней рыбалке и некоторые прочие ситуации.

Смысл, история и значение тату коловрат

Символ коловрата зародился в древнейшие времена, когда на Руси еще не было христианства, а древние славяне – язычники поклонялись силам и могуществу природы. Коловрат является мощнейшим оберегом и прежде чем делать тату коловрат, необходимо выяснить его значение.

Особенности символа Коловрат

Древние славяне использовали коловрат для обращения к богам, которых они почитали, а также для обращения к своему роду. Наши предки очень почитали свои корни и полагали, что сила будущего поколения заложена в единстве всего рода.

Не стоит путать коловрат с фашистской свастикой, этот элемент соляной системы знаков имеет совсем другое значение. Чтобы лучше понять смысл этого символа, заглянем в его название: коло – означает круг, врат – вращение. Следовательно, коловрат символизирует вращение колеса, круга. В нашем мире главным небесным колесом считается Солнце, отсюда выходит, что коловрат – это ход солнца по небу. Как вращается наша планета, как вращается Солнце вокруг нее, так и происходит течение нашей жизни.

Древние славяне очень любили изображать этот знак на домах, предметах быта, вышивать на рубахах. Они вкладывали в него смысл оберега. Считалось, что такой символ способен защитить дом от злой силы.

Примеры фото:

Следует знать особенности изображение коловрата для того, чтоб выбрать тату коловрат значение которого рассматривается в данной статье. Лучи символа могут быть направлены по часовой стрелке, что несет в себе хорошую энергетику, и против часовой стрелки, что несет, соответственно, отрицательный заряд.

Если лучи коловрата направлены по ходу Солнца, это означает:

Достаток и изобилие
Защиту от негатива
Связь с предками, память о роде своем
Закономерность и правильную последовательность жизненных событий
Чистоту помыслов и благие намерения

Когда же спицы коловрата изображены против хода Солнца, значение совсем другое:

Связь с потусторонним миром
Способности предвидеть будущее
Развитая интуиция и сверхъестественные способности

В старину, коловрат с лучами в обратную сторону носили ведуньи. Также такой знак мог защитить женщину и весь ее род от бед.

Символ коловрата должен иметь четное количество лучей: 4, 6 или 8. Четыре луча несут в себе огненную энергетику, шесть – связь с богами, а восемь означает энергию Солнца.

Коловрат в современном мире

Древние славяне верили в то, что Солнце – это и есть центр всего мироздания. Поэтому знак коловрата символизирует беспрерывную движущуюся жизнь человека. Сегодня, делая тату коловрат значение его не поменялось. Изображение на теле коловрата может принести:

Плодородие
Огненную энергию
Защиту от врагов
Здоровье
Духовную силу
Познание себя
Оптимистичный настрой

Солнцеворот: связь с космосом

С помощью недавних исследований, ученые – астрологи пришли к выводу, что если провести воображаемые линии от Полярной звезды к точкам зимнего и летнего солнцестояния, а также к точке весеннего и осеннего равноденствия, то на небе появится изображение коловрата. Таким образом, можно предположить, что коловрат помогал нашим предкам определить свое местоположение.

Видео:

Значение тату коловрат

Коловрат объединяет в себе четыре природных стихии: огонь, землю, воздух и воду. Такое единение является сильным оберегом. В своем первозданном значении, коловрат – это бесконечность. Поэтому он символизирует Солнце, которое возрождается снова и снова день за днем. Так, древние славяне с помощью коловрата возрождали свою исконную веру и ментальность, которая отличает наш народ от других. Следовательно, изображение коловрата на теле поможет изменить жизнь, внести в нее движение и развитие.

Вы можете посмотреть:

ЭСКИЗ ДЛЯ ТАТУ КОЛОВРАТ

Подготовлено: Савопуло Ксения Олеговна

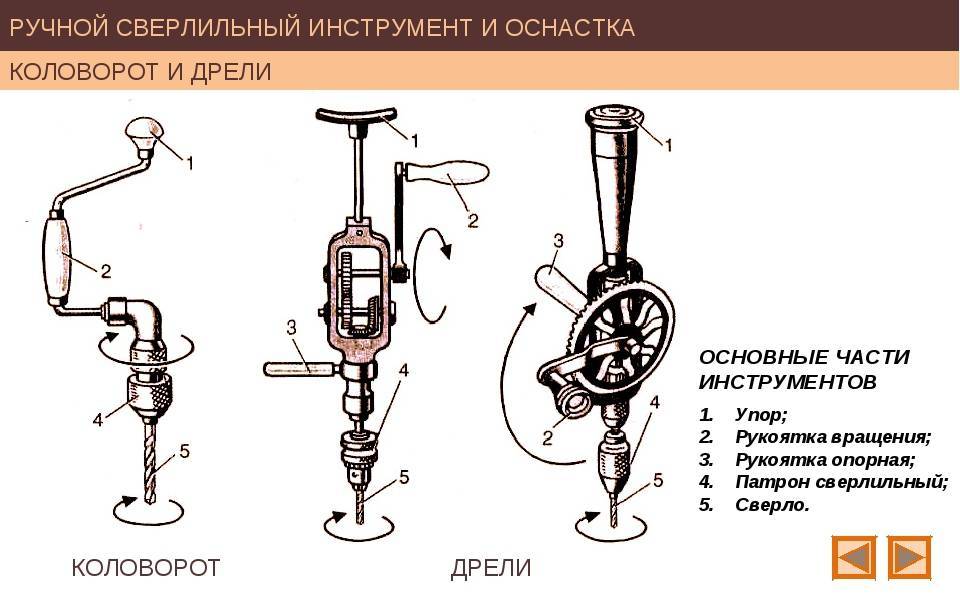

Составные части

грибок. Нажимная рукоять;
подшипник. Обеспечивает неподвижность грибка при вращении;
коленчатый вал;
ручка коленчатого вала. Предназначена для удобного захвата рукояти рукой при совершении вращательных движений;
трещотка. Предусматривает возможность работы в местах с ограничением способности совершения полного оборота коленчатого вала;
патрон;
кулачки патрона.

Необходимость увеличения скорости сверления обусловило создание механической дрели. Усиление оборотов сверла в полученной модели достигается за счет оснащения инструмента корпусом с шестеренками.

Ручная дрель может быть как односкоростная, так и двухскоростная. Последняя конструкция имеет две скорости, переключаемые путем перемещения ручки с одного вала на другой. Расположение ручки на верхнем вале обеспечивает сверление при максимальной скорости.

Вершиной усовершенствования конструкции стало дополнение инструмента электродвигателем. Заменяя механические движения рук по вращению коленчатого вала, он при этом увеличивает количество производимых оборотов. Патрон с расположенным в нем режущим элементом приводится в движение электрическим двигателем. Электродрель может работать автономно – при помощи аккумуляторных батареек. Ее внешняя форма часто представляет собой пистолет.

Электрическая дрель, кроме осуществления сверлильных работ, может включать в себя выполнение дополнительных функций, выступать в роли шуруповерта, миксера, размешивания растворов. Многофункциональность инструмента приветствуется в домашнем применении.

Обзор моделей буров для рыбалки

Рассмотрим самые распространенные виды моделей буров, используемых нашими рыболовами в зимнее время года.

Самый наверное, известный ледобур из всех для наших рыбаков. Он был разработан еще во времена СССР, выпускается и по сей день, не претерпев особых изменений. Все комплектующие его достаточно дешевы, и не обладают особой прочностью, но в то же время достаточно легки для заточки его ножи, что очень радует.Шнек в диаметре достигает 130 мм, что позволяет сверлить лед глубиной до 80 см. Рукояти достаточно удобные и одинаковой формы, но при морозе имеют свойство расколоться от незначительного удара. Еще один представитель отечественных рыболовных снастей. В ассортименте завода — производителя «Тонар-Плюс» выпускается 15 видов таких буров, которые с легкостью отвечают всем запросам рыболовов. Также выпускаются модели с увеличенными ручками и шнеками, установка специальных штанг позволяет сверлить лед толщиной до 1.3 м.

У барнаульских буров немного видоизменена конструкция рукояток, более схожая на манер шведских буров, а также была установлена улучшенная система крепления, работающая несравнимо дольше. Также несомненным плюсом этой системы является возможность самостоятельной заточки ножей. Работа по мягкому льду очень легка этим буром, но на морозе он начинает «сдавать позиции».

Где применяется?

Изначально коловорот применялся для сверления только по дереву, но по ходу технического прогресса появилась необходимость получения ровных отверстий в металлических и пластмассовых изделиях или деталях из других современных материалов. Сейчас с помощью тихоходного инструмента можно просверлить металл или пластик, получая аккуратные отверстия без сколов или вмятин по краю, к чему иногда приводит использование скоростных электродрелей. Также, используя коловорот, можно получить ровные отверстия большого диаметра в изделиях из тонколистовой стали, не нарушая формы заготовки.

Солярные знаки

Похожий на коловрат солнечный знак встречается у многих народов древности, но именно у славян он более распространен. Коловорот — славянский символ, описание которого было приведено выше – это один из самых мощных солярных знаков. Познакомимся с ними поближе. Прежде всего, солярные знаки представляют собой обереги, защищающие своего владельца. Солнечные символы использовались жителями Древней Руси для охраны жилища от негативной энергии и злых чар. Солнце при этом имело сразу несколько форм изображения – утреннее, в полдень, вечернее, а вместе они составляли триединое солнце. Существовали следующие солярные знаки:

Простой солярный символ – обычный круг.
На все четыре стороны – круг с четырьмя лучами внутри.
Шесть спиц – Громово колесо.
Восемь спиц.
Обилие спиц – многолучевой солярный символ. Спицы могли быть как прямыми, так и изогнутыми.
Художественный символ – круг с различными украшениями.

Солнце воспринималось древними славянами как олицетворение победы добра над злом, поэтому его символы и прменялись как охранительные талисманы. А славянский бог солнца пользовался особой любовью и уважением.

Оберег-коловрат наши далекие предки начинали носить с раннего детства, поэтому солярный символ нередко вырезался на люльке или колыбели. Это защищало малыша от злых чар и сглаза. Позднее подросший мальчик начинал носить амулет на шее или на одежде в форме вышивки. Нередко подобный талисман обладал магическим воздействием и использовался в жертвоприношениях и других тайных ритуалах.

Сверла для коловорота

Современная конструкция коловорота включает в себя возможность замены режущего элемента.
Каждое сверло коловорота состоит из обязательных составляющих частей:

режущего элемента;
стержня;
хвостовика.

В зависимости от конструкции и формы режущего элемента сверла, они подразделяются на разные виды.

Центровые сверла

Используются при высверливании глухих отверстий в торцевой поверхности детали. Режущий элемент центрового сверла представляет собой плоскую лопатку с шилообразным острием по центру. По радиусу располагается боковой дугообразный резец. В процессе получения отверстия режущий элемент центрируется при помощи острия, а древесина обрезается по окружности боковым резцом.

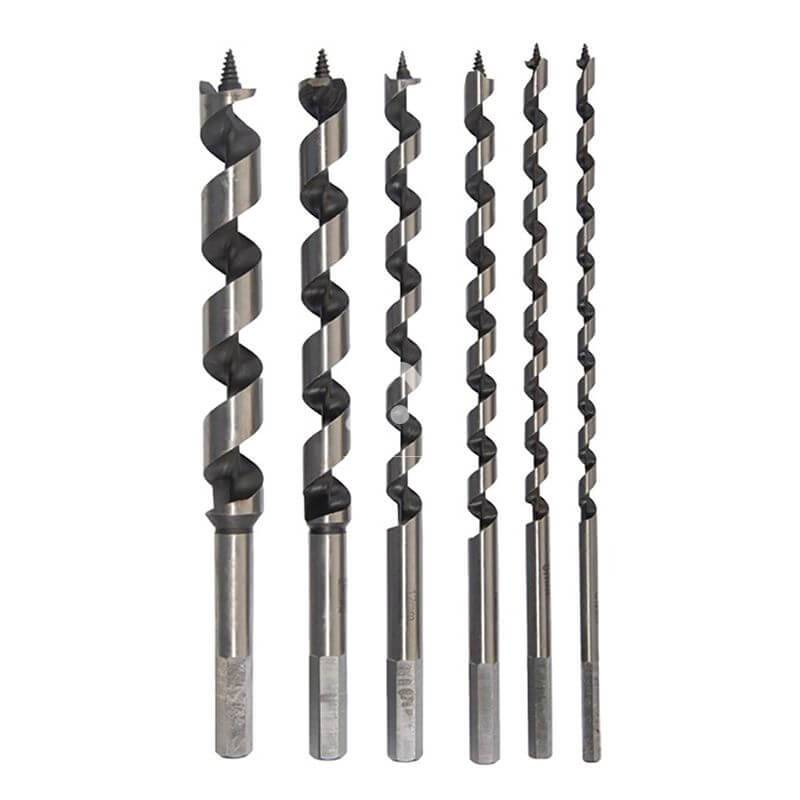

Винтовое сверло

Имеет стержень в форме винта, заканчивающегося на конце двумя острыми резцами, именуемыми дорожниками. Ввинчивается в поверхность посредством конусообразного винтового жала (заглубителя), а боковые резцы подрезают обрабатываемую поверхность.

Сверла с переменным диаметром

Размер высверливаемого отверстия регулируется в пределах, установленных конструкцией. Распространено использование двух видов ножей: с размером, составляющим от 12 до 38 мм. и от 22 до 75 мм. в диаметре.

Сверла для зенковки

Стержень имеет форму конуса с продольными канавками, направленными к центру. При его помощи рассверливается верхняя часть уже имеющихся отверстий, подготавливая их под головки болтов и шурупов.

Отвертка

Насадка – отвертка, вставляемая в патрон коловорота вместо сверла, облегчает процесс закручивания и откручивания крупных шурупов, в том числе старых без риска их повреждения.

Смысл, история и значение тату коловрат

Символ коловрата зародился в древнейшие времена, когда на Руси еще не было христианства, а древние славяне – язычники поклонялись силам и могуществу природы. Коловрат является мощнейшим оберегом и прежде чем делать тату коловрат, необходимо выяснить его значение.
