Ручные листогибы

Устройство и принцип работы

Ручной листогиб обладает такими достоинствами, как практичность и простота в эксплуатации. Подобное оборудование можно использовать непосредственно на месте проведения строительных работ. По описанию от производителя для такого оборудования не нужно питание от электросети.

Станки для гибки металла ручного типа различаются по типоразмерам и техническим характеристикам. В каждой модели предусмотрен свой набор приспособлений, с помощью которых можно сгибать и резать листовой металл. Востребованность станков обусловлена дороговизной фасонных изделий. Проще использовать собственный станок, чтобы изготовить необходимое количество уголков, отливов и иных деталей.

По чертежам можно сделать станок и самостоятельно своими руками. Если хочется выполнить привлекательные детали, а не просто оцинкованные, тогда нужно только взять окрашенный листовой металл. Какая бы конструкция станка ни использовалась, лист плотно зажимается, поэтому в момент сгибания не сходит с позиции, а, соответственно, не царапается. Даже самостоятельно изготовленные детали выглядят привлекательно.

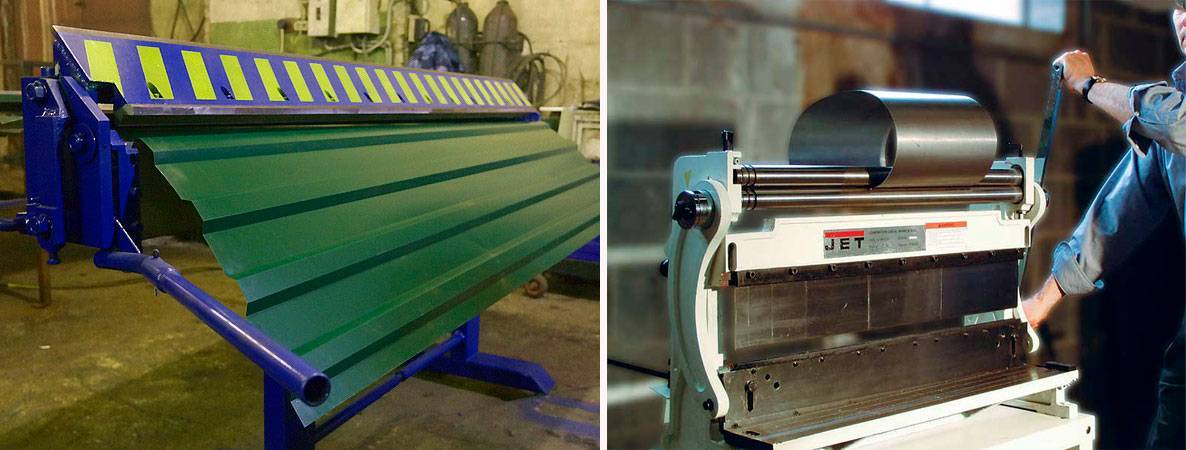

Вальцовый листогиб – самый распространены и недорогой вариант. В таком станке чаще всего используется три вальца. Для установки оборудования необходимо организовать подходящую площадку. Допускается использовать:

  • стол;
  • верстак;
  • станину.

Все валки монтируются в конструкцию станка одного диаметра. Два стоят неподвижно, и только верхний двигается. Радиус кривизны меняется в зависимости от установленного расстояния между валами.

В ручной модели все приходит в действие благодаря усилию пользователя. Ему необходимо повернуть ручку, что стоит на одном из имеющихся вальцов. Крутящий момент передается другим элементам через установленные звездочки. Но если оборудование делают своими руками, то желательно подобрать их таким образом, чтобы скорость вращения оставалась одной.

Как купить Листогибы

Компания “МОССклад” поставляет Листогибы, гибочные станки во все города России, в том числе в г. Москва, Санкт-Петербург, Челябинск, Пермь, Симферополь, Ульяновск, Казань, Калуга, Новосибирск, Екатеринбург, Нижний Новгород, Калининград, Самара, Омск, Уфа, Саратов, Красноярск, Владивосток, Ростов-на-Дону, Воронеж, Волгоград, Махачкала, Грозный и другие, а также в Белоруссию, Казахстан, Армению и Киргизию.

У нас вы можете купить листогибы ручные, гидравлические, листогибочные станки следующих производителей: 3EMAKINA, ACL, FABTEC, FERROX, FERRUM machine tools, H.M. Transtech, ILMAKSAN, JIARONG, JOUANEL, MAZANEK, PROD-MASZ, RAS, Tapco, TTMC, VAN MARK, ЛГМ, Металл Мастер, Россия, и другие.

Приобрести Листогибы у нас очень легко:

  • Выберите интересующее оборудование в подразделе выше
  • Узнайте характеристики, посмотрите фото и видео, нажав на название модели
  • из любого города РФ 8-800-333-51-02 или отправьте запрос на info@mossklad.ru

Что-то заинтересовало? Отправьте нам запрос

Мы обработаем запрос и направим Вам ответ.

Принцип работы

Технологическая операция гибки листового металла при использовании листогиба ЛГС 26 выполняется в следующей последовательности:

  1. На раму станка (под его матрицу) помещают заготовку, геометрические параметры которой не должны превышать оговоренных производителем оборудования величин.
  2. Заготовку располагают на раме в соответствии с разметкой и затем надежно фиксируют.
  3. Используя пуансон поворотного типа, заготовку гнут на требуемый угол.
  4. Если согнуть на требуемый угол необходимо не одну, а несколько заготовок, то для этого можно использовать ограничитель угла поворота пуансона, располагающийся на его рукоятке.
  5. Если заготовку требуется согнуть на больший угол, чем это позволяет сделать основной механизм листогиба (до 180°), то для этого можно использовать догибочное устройство, расположенное на задней части ЛГС 26.

Для того чтобы выполнить на станке данной модели резку листового проката, можно воспользоваться специальной машинкой дискового типа, которая присутствует в стандартном оснащении данного оборудования.


Ножи отрезной машинки предназначены для многоразового использования и затачиваются на любом плоскошлифовальном станке

Принцип действия такой машинки, конструкция которой, кроме дисковых ножей, состоит из нижних и верхних роликов, крепежных болтов, используемых также для регулировки положения устройства, заключается в следующем:

  • Металлический лист, как и перед гибкой, прижимается к станине оборудования матрицей.
  • Машинка, при помощи которой будет выполняться резка, монтируется на направляющей листогиба.
  • За счет перемещения отрезной машинки справа налево выполняется резка листа.

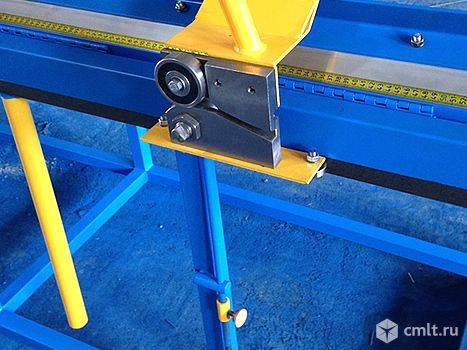

Процесс обрезки кромки с помощью отрезной машинки

Чтобы станок модели ЛГС 26 при выполнении на нем резки и гибки обеспечивал качественный результат, следует правильно отрегулировать его механизмы перед началом работ. Так, необходимо, чтобы оси матрицы и оси направляющей относительно оси поворотного пуансона были строго параллельны. Для такой наладки используются регулировочные болты, которые также выполняют крепежные функции. На рабочей поверхности листогиба в процессе обработки не должно находиться посторонних предметов, которые могут не только помешать качественно выполнить обработку, но и стать причиной поломки оборудования. Разумеется, работая на листогибе ЛГС 26, следует также строго соблюдать общие правила техники безопасности.

Для обеспечения безопасности работы на станке данной модели, а также для поддержания его в работоспособном состоянии необходимо регулярно проводить его техническое обслуживание (ТО-1 и ТО-2). В рамках ТО-1, которое выполняется ежедневно, поверхность станка очищается от грязи, пыли и остатков металла. Оценивается также корректность работы всех конструктивных элементов оборудования. ТО-2, проводящееся ежемесячно, подразумевает не только осмотр и тестирование всех механизмов листогиба ЛГС 26, но и выполнение подтяжки всех крепежных элементов в его конструкции.

Листогибы делятся на несколько типов:

Ручные листогибы

Ручные станки применяют в единичном и мелкосерийном производстве при работе с металлом до 2 мм. Гибочный механизм приводится в действие за счет усилия нажатия на рычаг. Основные преимущества:

  • удобство (ручной листогиб не требует подключения к источнику тока, может эксплуатироваться в условиях отсутствия электричества);
  • мобильность (за счет относительного небольшого веса);
  • низкая стоимость (по сравнению с электромеханическими и гидравлическими моделями).

Электромеханические листогибы

Электромеханические станки применяют для гибки листового металла в условиях серийного производства. В отличии от ручных, электромеханические станки являются стационарными и приводятся в действие посредством редуктора с электродвигателем. Важным фактором у таких станков является скорость траверсы: чем она выше, тем больше производительность листогиба и скорость самой работы. Станки могут иметь педальное или кнопочное управление.

Преимущество использования электромеханического листогиба — полная автоматизация, от оператора не требуется практически никаких физических усилий, кроме загрузки и снятия заготовки.

Гидравлические листогибы

Такие станки имеют высокую производительность за счет гидравлического привода. Путём равномерного распределения усилия по всей длине они способны производить безупречный гиб листового металла толщиной до 3 мм.

Процесс сгибания металла осуществляется с помощью давления на рабочий орган, которое происходит за счет поступления в цилиндры гидравлической жидкости, выталкивающей поршни.

Преимуществами данного типа являются:

  • отсутствие вибраций за счет прочной рамы из высоколегированной стали;
  • высокая повторяемость деталей за счет электронного управления процессом;
  • безопасность — подобные станки оборудован специальными щитами и системами экстренного отключения.

Гидравлические листогибы, в отличии от остальных видов, существенно ускоряют изготовление стандартных изделий на крупном производстве за одну смену.

Сегментные листогибы

Гибочные балки таких станков могут быть оснащены специальными сегментами, с помощью которых можно изготавливать изделия сложных профилей, коробчатых, трапециевидных форм сечений (фасадных кассет, лотков, поддонов и др).

Перед покупкой вы можете ознакомиться с ассортиментом оборудования на нашем сайте, а также получить консультации по бесплатному номеру по всей России: 8 (800) 333-51-02.

Страницы

  • 1
  • следующая ›
  • последняя »

Curtiss-Wright KD2C Skeet. Технические характеристики. Фото.

Вертолёт Kaman SH-2G Super Seasprite. Технические характеристики. Фото.

Орбитальный самолет

Последние новости:

В Москве, на фоне коронавируса, смертность достигла максимума за целое десятилетие

Иранские военные по ошибке уничтожили крылатой ракетой собственный корабль — около 37 человек погибли. Видео

Российский Су-57 выполнил уже более 3500 полётов — более десятка только в Сирии

Последнее видео:

День Победы 9 мая 2020 75-я годовщина Победы! Парад 1945 / Обращение президента / Бессмертный полк

Полёт российских перехватчиков МиГ-31 на малой высоте

Пустая Москва / Карантин / Видео

Далее

Листогибы линейки LBM MetalMaster

Ручные листогибочные станки серии LBM производятся польской компанией MetallMaster. Фирма выпускает большой ассортимент такого оборудования, потому листогибы LBM можно приобрести и для выполнения кровельных работ, и для изготовления доборных элементов, коробов вентиляции и пр. Всё оборудование LBM – переносного исполнения, при этом устойчиво во время эксплуатации. Особой популярностью пользуются бюджетные модели LBM, работающие преимущественно с тонколистовым металлом, а также ручные листогибы LBM серии Lite, часть деталей которых изготовлена из титановых сплавов. Кинематика всех листогибов LBM одинакова: поворотная рабочая балка при неподвижной верхней балке. Таким образом, диапазон регулировки толщины в агрегатах LBM ограничен, что сужает область их практического применения. Вместе с тем конструкция узла прижима позволяет листогибам LBM работать с минимальными полками заготовок (до 15 мм включительно). Из всех рассмотренных машин LBM серии Lite обладают наименьшей массой.

Вывод: ручные листогибы LBM возможно устанавливать, в частности, на облегчённых опорных конструкциях недостроенных зданий.

Конструктивные особенности

Массивные станки имеют простую конструкцию.

Основным элементом конструкции является стальная балка — траверс. На ней размещается металлический лист, который с помощью прижимного ножа сгибается под заданным углом. Делать это можно при повороте траверсы или давлением на материал сверху.

Для контроля угла изгиба на оборудовании устанавливают специальные ограничители. В станках с ЧПУ эту функцию выполняют датчики, установленные по краям рабочей поверхности. Процесс сгибания листа останавливается при достижении требуемого угла деформации материала. Округлённый профиль изготавливают на листогибах, работающих по принципу вдавливания металлических листов в матрицу.

Как выбирать станок?

На выбор станка оказывают влияние различные факторы, которые нужно учитывать при их приобретении. Для проведения разовых работ достаточно переносного ручного станка. При постоянной потребности в оборудовании подходить к его выбору нужно более основательно

Важной характеристикой станков, определяющей их выбор, является максимально допустимая толщина используемых для сгибания металлических листов и их размер

С металлическими листами толщиною до 2,5 мм легко справляются ручные листогибы. Они оснащены рычагами подачи материала, имеют небольшой вес. Ручные листогибы незаменимы в производстве нестандартных профилей. Для работы с металлическими листами толщиною более 2,5 мм используют электрические станки. Тонколистовой оцинкованный или окрашенный материал 0,5-1,5 мм сгибают пневматическим оборудованием.

Мнение эксперта
Торсунов Павел Максимович

Обычный листовой прокат до 5 мм можно гнуть на гидравлических станках. Для стальных листов и нержавейки до 2,5 мм хорошо подходит механическое оборудование. От правильного выбора оборудования зависит качество работ.

Наиболее распространенные неисправности

Рассмотрим наиболее распространенные неисправности, с которыми может столкнуться оператор листогибочного станка ЛГС 26.

  1. Неправильная работа отрезного механизма может привести к смещению линии реза в одну из сторон. Устраняется такая неисправность путем несложной подстройки данного механизма. При этом можно руководствоваться схемой, имеющейся в паспорте на оборудование.
  2. Образование зазора между рамой листогиба и его матрицей приводит к неравномерности угла загиба заготовки по ее длине. Устраняется такая неисправность тоже легко: достаточно просто отрегулировать образовавшийся зазор.
  3. Возможны также нарушения в схеме схождения ножей и их затупление. Это приводит к затруднениям в процессе резки металлического листа. Первая неисправность устраняется регулировкой схемы схождения ножей, а вторая – путем их снятия со станка и тщательной шлифовки.

При уводе отрезной машинки ослабляются регулировочные болты 1 и сдвигается ролик 3 в противоположную от увода сторону

В целом отзывы специалистов о листогибе ЛГС 26 положительные. Для работы на нем не требуется специальной подготовки, а его обслуживание не вызывает особых сложностей. Главное – не нарушать стандартов эксплуатации такого устройства и своевременно выполнять его техническое обслуживание.

источник

Ручные листогибы

Гибка относится к специфическим операциям обработки металлов давлением – она не требуется приложения больших деформирующих нагрузок, но в то же время весьма чувствительна к длительности их приложения к изгибаемому изделию. Поэтому механизированный привод листогибочного оборудования востребован преимущественно при гибке толстолистовых деталей. Ручной листогибочный станок на практике потребуется гораздо чаще.

Ручной листогиб Schechtl

Конструктивные разновидности листогибочного оборудования с ручным приводом

Виды листогибочных станков различают по следующим позициям:

  1. по виду применяемого деформирующего инструмента. Выпускаются листогибочные станки (ЛГС) со специализированной и сегментной оснасткой. В первом случае пуансоны и матрицы имеют строго определённую конфигурацию, и предназначены для гибки конкретных изделий, причём на лишь заданный угол гиба. Сегментные инструменты представляют собой набор пуансонов и матриц с одинаковой посадочной частью. Перемещая, меняя их местами и пр., можно производить гибку заготовок разнообразных форм. Выбрать тип инструмента можно по размеру партии выпуска готовой продукции;
  2. по способу получения деформирующего усилия. В подавляющем большинстве ЛГС реализован либо ручной, либо ножной (педальный) привод. Ручной листогиб, предназначенный для деформирования относительно небольших по габаритам деталей, снабжают ручным приводом, при котором рабочее усилие процесса передаётся через систему рычагов. Одна из рук оператора при этом занята удерживанием заготовки на весу, либо в переднем упоре станка. В случае работ с более габаритными изделиями предпочтительнее ножной привод, когда руки оператора полностью свободны, и могут производить необходимые манипуляции с изгибаемой заготовкой;
  3. по кинематике перемещения рабочей балки с подвижным инструментом. Выпускаются ЛГС с поступательным, либо поворотным перемещением ножевой балки. С точки зрения технологических преимуществ обе схемы примерно равноценны, но станки с поступательно движущейся балкой отличаются своей увеличенной высотой, а с поворотной – шириной. Таким образом, выбор фактически сводится к размерам производственной площади, на которой предполагается установить ручной листогиб;
  4. по типу действия прижимов и их функциям. В большинстве бюджетных моделей ЛГС устанавливается более простой, винтовой прижим материала, при котором регулировка усилия прижима производится вручную. В случае обработки более точных заготовок и с увеличенной толщиной, применяются гидравлические узлы прижима. Они улучшают качество гибки, поскольку обеспечивают более надёжное фиксирование заготовки во время деформирования. В некоторых моделях имеется также и боковой прижим. Отрезной нож, который часто конструктивно входит в такой узел, может дополнительно производить кромкообрезные операции. Наименее удачным будет приобретение ручного листогиба с электромагнитным прижимом, поскольку надёжность действия такого узла напрямую зависит от стабильности электроснабжения производства.

Основные принципы выбора листогибов с ручным приводом

Поскольку приобретение является долговременным (все без исключения ЛГС конструктивно просты, а, следовательно, и долговечны), то при выборе подходящей модели листогибочного станка согласно приведенной классификации необходимо ориентироваться на следующие исходные данные:

тип производства деталей: при единичном выпуске однозначное преимущество получают листогибы с сегментным рабочим инструментом, устройство которого можно видоизменять при заказе комплектов пуансонов и матриц; возможность для установки листогиба: при стеснённых площадях стоит ограничиться машинкой, имеющей небольшие размеры, причём она может быть даже переносного исполнения; технические возможности устройства, касающиеся гибки заготовок определённого размера: отдельно выпускаются ЛГС для гибки листа до 0,7 мм, до 1,5 мм, и до 4 мм (для гибки изделий с большей толщиной устройство листогиба должно предусматривать уже механизированный его привод); от конфигурации оси изогнутой заготовки: при сложных положениях конечной оси гибки изделия стоит остановить выбор на моделях ЛГС, которые позволяют независимое перемещение как нажимной, так и поворотных балок машинки; от мобильности агрегата: в условиях применения ЛГС на строительных площадках (например, для гибки металлосайдинговых профилей, элементов профилированного настила и т.д.) важно иметь проходной листогиб, который можно относительно легко переместить в другое место. Суммируя всё вышеизложенное, можно выделить следующие требования, которым должен удовлетворять ручной листогиб:. Суммируя всё вышеизложенное, можно выделить следующие требования, которым должен удовлетворять ручной листогиб:

Суммируя всё вышеизложенное, можно выделить следующие требования, которым должен удовлетворять ручной листогиб:

  • способность к изготовлению гнутых профилей с толщиной, наиболее часто встречающейся в практике действующего производства (обычно – до 1 мм);
  • наличие отрезного ножа, при помощи которого можно выполнять и требуемые разделительные операции;
  • мобильностью машинки, позволяющей её быстро и без особых проблем переустановить на новое место своего применения;
  • конструктивной надёжностью, которая обеспечивает получение продукции стабильно высокого качества;
  • наличие дополнительных опций (например, возможности мсонтажа ручного/ножного привода, установки сегментного инструмента);
  • приемлемой стоимости, долговечности и ремонтопригодности.

С этой точки зрения стоит проанализировать практические возможности наиболее распространённых моделей ЛГС, работающих с сегментным инструментом.

PROD-MASZ

Ручной листогиб Z 1400/1.2-145 Рабочая длина 1400 мм Толщина металла 1.2 мм В наличии

80 575 q

2 357 BYN 379 027 KZT 76 841 KGS 474 294 AMD $905 749 €

Ручной листогиб Z 2000/0.8-145 Рабочая длина 2140 мм Толщина металла 0.8 мм В наличии

82 366 q

2 409 BYN 387 452 KZT 78 549 KGS 484 836 AMD $926 766 €

Ручной листогиб Z 2500/0.8-145 Рабочая длина 2640 мм Толщина металла 0.8 мм В наличии

114 238 q

3 341 BYN 537 379 KZT 108 945 KGS 672 447 AMD $1 284 1 063 €

Ручной листогиб Z 3000/0.8-145 Рабочая длина 3140 мм Толщина металла 0.8 мм В наличии

143 424 q

4 195 BYN 674 671 KZT 136 779 KGS 844 246 AMD $1 612 1 334 €

Ручной листогиб ZR 1400/2.0-145 Рабочая длина 1400 мм Толщина металла 2.0 мм В наличии

112 806 q

3 299 BYN 530 643 KZT 107 579 KGS 664 017 AMD $1 268 1 049 €

Ручной листогиб ZR 2000/0.8-160

Варианты

Рабочая длина 2140 мм Толщина металла 0.8 мм В наличии

120 863 q

3 535 BYN 568 543 KZT 115 263 KGS 711 444 AMD $1 358 1 124 €

Ручной листогиб ZR 2000/1.2-145 Рабочая длина 2160 мм Толщина металла 1.2 мм В наличии

128 921 q

3 771 BYN 606 448 KZT 122 947 KGS 758 876 AMD $1 449 1 199 €

Ручной листогиб ZR 2500/0.8-160 Рабочая длина 2640 мм Толщина металла 0.8 мм В наличии

166 970 q

4 884 BYN 785 432 KZT 159 234 KGS 982 847 AMD $1 877 1 554 €

Ручной листогиб ZR 2500/1.2-145 Рабочая длина 2640 мм Толщина металла 1.2 мм В наличии

193 381 q

5 657 BYN 909 670 KZT 184 421 KGS 1 138 312 AMD $2 174 1 799 €

Ручной листогиб ZR 3000/0.8-160 Рабочая длина 3140 мм Толщина металла 0.8 мм В наличии

183 802 q

5 376 BYN 864 610 KZT 175 286 KGS 1 081 926 AMD $2 066 1 710 €

Ручной листогиб ZR 3000/1.0-145 Рабочая длина 3140 мм Толщина металла 1.0 мм В наличии

282 015 q

8 249 BYN 1 326 607 KZT 268 949 KGS 1 660 044 AMD $3 170 2 624 €

Ручной листогиб модели ЛГС-26

ЛГС-26 относят к называющимся недорогим исполнениям рассматриваемых станков. ЛГС-26 – аппарат проходного типа (имеет отрезной нож для фиксирования конечных размеров изделия, которые в большинстве случаев деформируются в процессе гиба на непростые формы). Он лёгок, мобилен, а поэтому может использоваться конкретно на площадках для строительства, к примеру, при выполнении самых разных кровельных операций. ЛГС-26 относится к ручным листогибам, подготовленным для работ только с тонколистовым металлом, но при этом как правило выполняет гиб очень маленьких полок (до 15 мм), и на угол до 180 0 . ЛГС-26 прекрасно выделяется демократической стоимостью, а надёжная конструкция прижима позволяет гарантировать равномерность зажима заготовки по всему фронту гибки. Применение в ЛГС-26 более жёсткой рамы добавляет сегментному блоку пуансонов отличную точность. Кол-во опор прижимной траверсы в ЛГС-26 минимизировано, что обеспечивает равномерность прижима. Более того, в процессе действия ЛГС-26 заготовка не будет выжиматься из-под прижима. ЛГС-26 снабжён угломером, что обеспечивает дополнительные удобства в рабочий период. ЛГС-26 может относительно быстро переналаживаться для работы с изделиями приличной длины, зачем в конструкции предусматривается проходной раздвигающийся стол. Отрезная машинка агрегата снабжена долговечными стальными направляющими.

Вывод: ЛГС-26 – универсальный, надёжный и – при этом – очень доступный по стоимости ручной листогиб.

Электромеханические

Полноприводные электромеханические листогибочные станки предназначены для изготовления элементов коммуникационных систем вентиляции и воздуховодов в виде прямоугольных или квадратных в сечении коробов, доборных кровельных и фасадных элементов, а также откосов и фигурных отливов с овалами и полуовалами из стального проката и гибких цветных металлов. В отличие от ручных ЛГС электромеханические станки гнут листовую сталь толщиной более 1 мм не за счёт физической силы оператора, а с помощью электродвигателя.

Листогибочное оборудование, оснащённое электромеханикой, может обладать различными характеристиками. Существуют полупромышленные установки и профессиональные мощные станки с числовым программным управлением (ЧПУ). Электромеханические станки занимают большой сектор рынка гибочного оборудования. Это самый производительный вид ЛГС среди всех остальных разновидностей устройств, уступая по своим характеристикам только гибочным прессам.

Данный тип станков в основном находит применение в серийном производстве на промышленных предприятиях, как стационарные установки, позволяющие обрабатывать в широком диапазоне размеров и форм листовой металлопрокат, соблюдая ритмичность и цикличность производства готовых изделий.

Все разновидности электромеханических листогибов конструктивно похожи тем, что все они имеют массивную опорную станину, электрический приводной подъёмно-поворотный механизм, электроприводную прижимную консоль.

Обратите внимание. Между тем, производители станков изготавливают модели с существенно выраженными отличиями в конструкции и технологии обработки заготовок. Выбирая такое оборудование, следует обращать внимание на его характеристики

Выбирая такое оборудование, следует обращать внимание на его характеристики

Основные преимущества данного класса ЛГС

К основным достоинствам электромеханических станков следует отнести следующее:

  • доступная стоимость для широкого круга потребителей;

  • быстрая окупаемость оборудования;

  • высокая надёжность;

  • эргономичность органов управления станка;

  • мотор-редуктор обеспечивает высокую производительность ЛГС;

  • наличие ЧПУ позволяет оператору задавать выполнение сразу несколько операций, количество которых зависит от характеристик данной модели;

  • способность обрабатывать листовой металл большой толщины и ширины;

  • наличие у некоторых моделей набора сегментных ножей, позволяющих изготавливать изделия коробчатых форм.

Особенности электромеханических ЛГС

Листогибы с электроприводом способны максимально делать загибы от 120 до 160 градусов. Роликовые ножи обеспечивает эффективную резку металлопроката с помощью электрической тяги. Это относится и к фальц закаточной машинке. Из-за большой толщины стали (от 1 мм и более) физическое воздействие со стороны оператора невозможно. В качестве расходного материала используется электроэнергия, если не считать смазку узлов станка.

Принцип работы

Гибочный процесс довольно несложен и состоит из нескольких операций:

  • лист металла помещают между опорной и прижимной балками;

  • часть листа, которая должна быть загнута, выдвигают вперёд;

  • прижимную балку опускают на металл;

  • поворотную траверсу поднимают вверх на нужный угол;

  • балку возвращают в первоначальное положение;

  • изделие извлекают из станка или продолжают делать на ней загибы на других участках листа металла.

Липецкий листогибочный станок

Главная страница » Оборудование — станки листогибочные

Продолжаем на нашем сайте серию статей о листогибочных станках. Сегодня обсудим станки Липецкого завода профилегибочного оборудования (ЛЗПГО).

Линейка листогибочных станков ЛЗПГО

В линейке листогибочных станков ЛЗПГО четыре модели:

  • ручной листогиб «ЛГС 26»;
  • пневматический листогиб «ЛГСП 27»;
  • гидравлический листогиб «ЛГСГ 28»;
  • магнитный листогиб «ЛГМ 35».

Ручной листогиб «ЛГС 26»

Самой популярной моделью является ручной листогибочный станок «ЛГС 26», опции которого расширены отрезной машинкой. Оборудование предназначено для гибки и резки листовых металлов:

  • сталь;
  • алюминий;
  • медь.

Обработке могут подвергаться листы, имеющие цинковое и лакокрасочное покрытие. На станке можно изготавливать фасонные детали для кровли и стен.

Ручной листогиб «ЛГС 26».

Основные технические характеристики:

  • толщина обрабатываемого металла, мм: 0,4…0,7;
  • угол загиба за 1 раз ≤ 135°. С «дозагибом» второй поворотной балкой — ≤ 180°;
  • максимальная длина гиба, мм: 3000;
  • минимальная ширина загибаемой полки, мм: 15;
  • габаритные размеры, мм: 3000 х 1800 х 1450;
  • масса, кг: 190.

Преимущества ручного листогиба ЛГС 26:

  • нет ограничения по глубине подачи;
  • угол загиба можно проконтролировать по угломеру;
  • при больших усилиях гиба трап не позволяет станку опрокидываться;
  • небольшой вес станка делает его очень мобильным;
  • для загиба ребер жесткости станок оборудован второй поворотной балкой;
  • высокая надежность и ремонтопригодность.

Пневматический листогиб «ЛГСП 27»

Станок «ЛГСП 27» представляет собой гибочный пресс прямого действия. Он применяется для:

  • деформации листовых оцинкованных или покрашенных материалов (сталь, медь или алюминий) и получения простых деталей: уголки;
  • швеллера;
  • доборные элементы;

обработки оцинкованного металлического листа с целью последующей отделки фасадов и кровли.

Пневматический листогиб «ЛГСП 27».

Основные технические характеристики листогиба:

  • толщина металла, мм: 0,5…1,2;
  • длина заготовки: до 2500 мм;
  • угол гиба: ≤ 90°;
  • давление воздуха, МПа: 0,4…0,5;
  • габаритные размеры, мм: 3340 х 600 х 1320;
  • масса гибочного станка, кг: 900.

Сфера применения станка:

  • в составе линии для производства фасонных деталей;
  • изготовление лёгких строительных металлоконструкций.

Недостатком является необходимость компрессора.

Гидравлический листогиб «ЛГСГ 28»

Гидравлический листогиб «ЛГСГ 28» применяется для изготовления уголков и швеллеров из металлического листа с покрытием и без такового толщиной до 3,0 мм.

Гидравлический листогиб «ЛГСГ 28».

Основные технические характеристики листогиба:

  • усилие станка при гибе, кг: 20000;
  • толщина заготовки, мм: ≤ 3;
  • длина заготовки, мм: 2500;
  • угол гибки: ≤ 105°;
  • минимальный загиб, мм: 20;
  • масса станка, кг: 2000;
  • габаритные размеры, мм: 2800 х 800 х 2000.

У станка имеется автоматический и ручной режимы работы. Подробно алгоритм работы гидравлического листогиба мы рассматривали в статье «Листогибочный гидравлический станок»;.

Магнитный листогиб «ЛГМ-35»

Ручной магнитный листогиб «ЛГМ-35» оснащён электромагнитной системой прижима заготовок и поворотной балкой, имеющей шарнирный подвес. Имеющийся набор прижимных пластин даёт возможность гнуть на станке детали сложных форм:

  • глубокие узкие желоба;
  • замкнутые детали;
  • глубокие ящики;
  • возможно выполнение радиусных загибов и прямоугольных воздуховодов.

Магнитный листогиб «ЛГМ 35».

Технические характеристики:

  • толщина металла, мм: 0,4…1,2;
  • длина заготовки, мм: ≤ 2500;
  • ширина полки, мм: 10;
  • усилие прижима электромагнита, кг: 12000;
  • напряжение питания, В: 220;
  • потребляемая мощность, КВт: 0,9;
  • габаритные размеры, мм: 2580 х 1450 х 980;
  • масса станка с набором пластин, кг: 318.

Основные преимущества магнитного листогиба «ЛГМ-35»:

  • высокая точность изготовления;
  • низкая стоимость станка по сравнению с аналогами.

Приобрести листогибочные станки других марок можно по указанным здесь адресам .

Как выбрать?

Перед тем как купить ручной листогиб, стоит убедиться, что он обладает простой конструкцией. Для оцинковки и для профнастила можно использовать универсальный агрегат. От формы станины во многом зависит функционал оборудования. Дорогие модели могут из листового металла создавать широкий ассортимент готовой продукции.

Поскольку ручной агрегат для профлиста, полосы и других заготовок предполагает использование ручного труда, то перед покупкой обязательно нужно обращать внимание на то, что используется в качестве утяжелителя рычага балки для гибки металла. Если предусмотрена система противовесов, это хорошо – она позволяет пользователю затратить гораздо меньше сил на изготовление готовой продукции

Технические характеристики

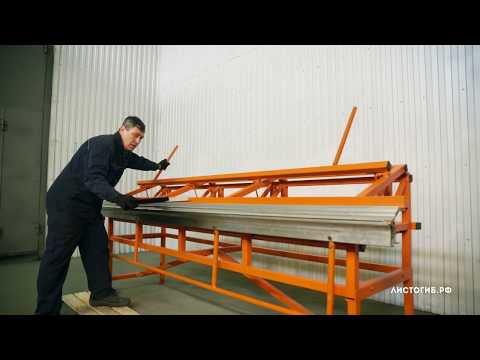

Технические возможности листогиба ЛГС 26 (и видео процесса его работы хорошо демонстрирует это) позволяют эффективно выполнять на нем гибку холодно- и горячекатанного листового проката, толщина которого находится в интервале 0,4–0,7 мм. При этом длина таких заготовок, как уже говорилось выше, может быть любой, но их ширина должна находиться в интервале 2500–3000 мм (модели ЛГС 2500–3000).

  • Минимальная ширина полосы, которая может быть отрезана от металлического листа при помощи такого станка, – 40 мм.
  • Производительность работы оборудования такова: выполнение резки без предварительной разметки – до 5 м/мин; если предварительная разметка выполняется – до 2,5 м/мин; гибка металлических заготовок – 2 загиба в минуту.
  • Уровень, на котором выполняется подача обрабатываемого листа, – 850–900 мм.
  • Точность реза, которая гарантируется производителем оборудования, – 1,5 мм на 1 метр.
  • Наименьшая ширина полки, которая подвергается загибу, – 0,15 мм.
  • Общая масса оборудования – 160 кг.
  • Максимальный угол выполняемого загиба без использования поворотной балки – 135°, с поворотной балкой – до 180°.

Для того чтобы работа на листогибе ЛГС 26, который оснащен ручным приводом механизма резки и гибки, была максимально безопасной, рядом с ним должны быть два оператора.


Станок позволяет изготавливать простые детали. Сложные заготовки, например, «хитрые» стартовые планки для сайдинга, этот гибочной станок не сможет сделать

Завод-изготовитель, который расположен в Липецке, поставляет станок модели ЛГС 26 в следующей комплектации:

  • несущая стальная рама цельносварного типа;
  • направляющая, которой оснащен отрезной механизм;
  • матрица, за счет которой обеспечивается прижим заготовки;
  • поддон, изготовленный из дерева;
  • кулисы, обеспечивающие регулировку усилия прижима заготовки;
  • угломер;
  • задний пуансон, дополнительно оснащенный стопором;
  • устройство, при помощи которого выполняется резка металла;
  • пуансон поворотного типа.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
