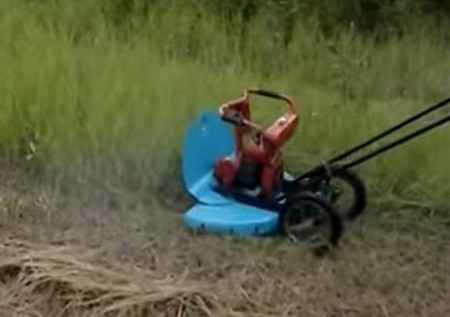

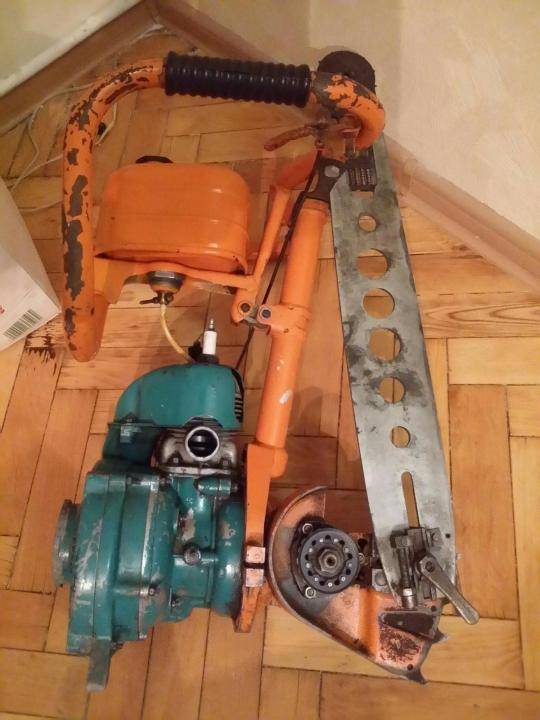

Самоделки из бензопилы урал: лодочный мотор, косилка, пилорама, мотоблок

Выбор силовой установки

Самодельный мотоблок своими руками можно смастерить практически из всего, что могло заваляться в гараже, но конструктивно самоделки будут отличаться. Чаще всего в качестве силовых установок используют:

автомобильный мотор (преимущественно четырехколесная, мощная конструкция на раме, которую так же можно использовать для перевозки грузов);
бензопила по типу «Дружбы», которая при малых габаритах обладает хорошей производительностью (двухколесная малогабаритная конструкция, прекрасно справляющаяся с рядовыми сельскохозяйственными задачами);
силовой агрегат мопеда (зачастую, «Карпаты»), в особенности, мотоцикла («Минск», «Восход») позволит сделать более мощную двухколесную самоделку до 13,5 л. с;
электроустановки (мотоблок из стиральной машины, к примеру) так же применяются, но мало популярны.

Обязательно почитайте: Мотоблоки Викинг: модели, характеристики

Наиболее удачная основа – бензопила и мотоцикл (мопед), позволяющая сделать негромоздкий простой агрегат. Разница в мощности и габаритах. Однако, с точки зрения целесообразности мотоблока-самоделки и его экономности, силовая установка бензопилы, вне сомнений, лучше.

Изготовление болгарки

Угловая шлифовальная машина — необходимый при проведении целого ряда работ многофункциональный инструмент. Несмотря на его доступность и распространенность, умельцами изготовлена болгарка из бензопилы (образец продемонстрирован на фотографии ниже).

Сборки болгарки с использованием специального приспособления для бензопилы происходит так:

с бензиновой пилы снимают цепь и шину;
устанавливают на вал редуктора шкив;
вместо шины монтируют специальную насадку тоже со шкивом, предварительно надев ремень на него;
натягивают ременную передачу как цепь;
прикрепляют защитный кожух;
ставят диск.

Весь процесс детально показан в видео далее.

Собранная собственноручно болгарка-бензорез поможет в выполнении многих практических задач. Ее мощности достаточно для продуктивного выполнения работ по бетону.

Как сделать лебедку из бензопилы своими руками?

Имея определенные комплектующие, вы с легкостью сможете сконструировать лебедку из бензопилы своими руками. Для этого вам потребуется выполнить следующее:

Для лебедки из бензопилы необходимо подготовить стальной уголок, из которого будет сварена опорная рама, с крюками и петлями для закрепления у неподвижной основы.
Непосредственно к этой конструкции крепится двигатель бензопилы, подключающийся к редуктору.
Чтобы обеспечить натяжку троса шкивом, понадобится кордовый ремень, устанавливаемый на редукторный вал. Он передает вращательный момент на катушку.

Насадка лебедка для бензопилы, выполненная в соответствии с рекомендациями производителя и требованиями безопасности, выдерживает максимальные нагрузки. Эксплуатация данного оборудования достаточно проста и при этом предельно эффективна. Лебедка из бензопилы пригодится для различных мероприятий в частном пользовании, в небольших хозяйствах и строительстве.

Видео обзоры и уроки как сделать снегоуборщик

Отзывы владельцев самодельных снегоуборщиков Любой мужчина, который собственными руками собрал снегоуборочную машину, назовет множество достоинств этой конструкции. Основным плюсом является доступность, низкая стоимость, возможность работать с обычными материалами и инструментами, которые у каждого есть в гараже. Для неопытных мастеров это занятие может показаться сложным, однако же со всем быстро можно разобраться, благодаря множеству обучающих видео, схем и чертежей как собрать снегоуборщик из бензопилы своими руками.

“Пользуюсь снегоочистителем, который собрал пару лет назад. Нашел в гараже отцовскую старенькую бензопилу “Дружбу”, купил некоторые инструменты, листы и трубы. В интернете нашел много схем, как правильно собрать снегоочистители своими руками, много видео и рекомендаций. Немного подправил чертежи, сам инженер по образованию. В итоге, получилась рабочая машина, которая качественно и быстро убирает лишний снег со двора.”

“Сломался мой обычный снегоуборочный аппарат и все никак не мог купить новый. Сосед посоветовал собрать своими руками из бензопилы. Я никогда раньше этого не делал, руки растут из плеч, но без помощи опытного соседа не обошлось. Взяли движок старенькой бензопилы Штиль, докупили крепежей, металлических труб и листов. Пару дней работы и отличный самодельный снегоуборщик готов. Мощность достаточно большая, снег убирает быстро, в любом случае быстрее, чем работать руками и лопатой.

Достоинства: низкая стоимость, удобство, доступность материалов, производительность

Недостатки: пришлось хорошенько поработать руками и головой, но оно того стоило.”

Как из бензопилы сделать снегоход?

Схема изготовления и чертежи позволят корректно соединить силовую установку, трансмиссию, лижи или гусеницу. Изготовлять последние самостоятельно нет необходимости – подойдут из «Бурана». А для детского транспорта вполне хватит и обычной лыжни.

Последовательность работ:

Рама. Точечной сваркой соединяется лист стали двух миллиметров в средине конструкции. На нём будет размещён редуктор и вал цепной передачи;
Также посредине монтируется небольшой модуль под сиденье оператора;
Перёд опорной основы и траверсы переднего моста скрепляются балкой. За связующий элемент можно взять водопроводную трубу с диаметром от 1,5 сантиметров. На конце трубы приварить втулки под рулевое, в середине монтировать стойку;
Стойка. Подойдут стальные уголки 3*3 сантиметра. Их соединяют поперечины из стали – косынки в два миллиметра, обеспечивающие надёжность и долговечность конструкции. Стойка нужна для закрепления мотора;
Гусеница. Используя готовый элемент от «Бурана», нужно обрезать заготовку на 0,5 метра. Закрепляет готовую гусеницу транспортная лента. Для изготовления зубчатых колёс подойдут листы картона в 1,5 сантиметра;
Приводной вал. Подходит труба толщиной 1,4 сантиметров. Верхний фланец фиксирует зубчатые колёса. Сзади приводного вала привариваются наконечники-цапфы;
Мотор. Снегокат с мотором от бензопилы, потому сама используемая установка должна быть исправная. Даже старый бензоинструмент требует грамотного обслуживания и применения. Редуктор должен работать без перебоев. Мощности такого снегохода не хватит для перевозки грузов и больше одного человека;
Звёздочки. Правый наконечник будет длиннее левого. Удлинение необходимо для производства шпоночного паза, фиксирующего звезду цепной передачи. Закрепляет звёздочку вала гусеницы гайка с заранее сделанной на ней нужной резьбой;
Рулевое управление. Подойдёт руль от скутера или велосипеда. Главное, правильная установка – центральной осью должна производиться регулировка тягового усилия для возможности управлять лыжами и, соответственно, легко передвигаться;
Тормоз и фары. В тормозной системе нет особой необходимости, поскольку транспорт не набирает высокую скорость. Для передвижения в ночное время можно установить несложную систему освещения.

Самодельная конструкция не регистрируется, потому использовать транспортное средство стоит подальше от дорог общественного значения.

Снегоуборщик с двигателем от бензиновой пилы

Чтобы не раскидывать снег лопатой в зимнее время года, вполне возможно самостоятельно сделать снегоуборщик из бензопилы. Для практической реализации проекта необходим двигатель мощностью около 3 кВт (4,1 л.с.), например, от пилы «Штиль». Кроме привода снегоуборщик состоит из таких узлов и деталей:

заборного отсека с расположенным внутри шнеком с лопастями;
ручки;
рамы;
выбрасывателя снега.

Все эти узлы видны на следующей фотографии.

Умельцами представлены колесные и оснащенные саночными полозьями модели снегоуборочной техники. Последний вариант более прост в конструктивном плане для воплощения. Вариант конструкции рамы и заборного отсека продемонстрирован на фото далее.

Основные моменты заключаются в подборе пары шестерней и в изготовлении хорошего шнека (показан на фотографии ниже), который будет через цепную передачу приводиться в движение мотором.

Для изготовления корпуса заборного отсека подойдут стальные оцинкованные листы. Лопасти шнека часто делают из толстой резины. В качестве выбрасывателя снега вполне пригодна канализационная труба из пластика.

Байк-трехколесник с двигателем от бензопилы

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как можно самостоятельно сделать мини-байк трехколесник с двигателем от бензопилы «Урал» имея при этом минимум средств, итак поехали)

Данный мини-байк трехколесник является детищем одного очень хорошего человека и зовут его Гайнетдин Булатов из города Пыть-Ях, можно просто Геннадий. Трехколесник автор делал специально для своих любимых внуков, у Геннадия их трое)

Сердцем мини-байка служит двигатель от бензопилы «Урал», по словам автора он бесхозно лежал в гараже, потому как он пользуется современными пилами. Для мини-мопеда такой двигатель хорошо подходит и мощности чтоб катать ребенка вполне хватает.

Рама сварена из полдюймовой водопроводной трубы, колеса от садовой тачки, оси от туда же, малая ведущая звездочка от Д-6, ведомая большая от велосипеда, цепь тоже велосипедная. Тросики газа и тормоза установлены на велосипедный руль. Задняя ось крепится через подшипники в трех точках и приводится в движение за счет передачи крутящего момента от двигателя через цепную передачу с малой на большую звездочку.

Крылья тоже самодельные и сделаны из металла от железной бочки. Под сидением имеется небольшой бардачек, где можно хранить и перевозить гаечные ключи и стартер от бензопилы.

Итак, давайте рассмотрим, что конкретно понадобилось автору для сборки мини-байка трехколесника?

Материалы

1. двигатель от бензопилы «Урал» 2. колеса от садовой тачки 3. подшипники 3 шт 4. звездочка от Д-6 5. велосипедная цепь 6. полдюймовая труба 7. тросик 2 шт 8. велосипедный руль 9. задняя ось на 2 колеса 10. краска 11. большая велосипедная звездочка 12. поролон 13. кожзаменитель 14. фанера (для сидения) 15. болты, гайки, шайбы, гравераИнструменты 1. сварочный аппарат 2. болгарка (УШМ) 3. дрель 4. набор гаечных ключей 5. отвертка 6. рулетка 7. краскопульт 8. маркер 9. молоток 10. уголокПошаговый процесс сборки мини-байка с двигателем от бензопилы «Урал» своими руками. Как уже было выше сказано, Гайнетдин создал данный мини-байк для своих внуков, чтоб привить им с малого возраста любовь к мототехнике, трехколесный мопед очень удобен в плане устойчивости как и велосипед в принципе и ребенок быстро привыкает к езде на таком байке. Понятное дело дети очень любят своего дедушку за его изобретение и с удовольствием катаются во дворе дома (под присмотром взрослых естественно)

Для начала сборки автор приобрел 3 колеса от садовой тачки по сходной цене.

Затем сделал заднюю ось и подготовил подшипники.

Далее примерка и пробная сборка.

Для того чтобы снизить шумность выхлопной трубы, был дополнительно изготовлен глушитель из трубы с 3 перегородками внутри, что поспособствовало снижению шумности.

Сидение сделано из фанеры и поролона отделанного кож-заменителем, приделано к раме на петли, а под ним расположен багажник, куда можно положить инструмент и стартер.

Установил бензобак, подсоединил бензопровод.

Крутящий момент осуществляется за цепной передачи.

Задняя ось крепится к раме через подшипники в трех точках.

Тросики газа и тормоза выведены на руль. Вилка байка тоже самодельная.

Звездочка от Д-6.

Вот такой классный байк получился

Так же рекомендуем посмотреть видео покатушек на мини-байке

Создатель мини-байка трехколесника Гайнетдин Булатов из города Пыть-Ях.

Как видите, чтоб осчастливить своих детей и внуков не обязательно покупать дорогостоящие импортные игрушки которыми он поиграет, сломает и выбросит, а вот такой байк подарит счастья и радости маленькому мальчику и уважение среди ровесников да и не только) Молодец Гайнетдин. Золотые руки

На этом все

Всем Большое спасибо за внимание! Заходите в гости почаще и не пропускайте новинки в мире самоделок!. Источник (Source)

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Лодочный мотор своими руками из бензопилы.

Одно из самых популярных самодельных приспособлений и переделок из мотопилы- это лодочный мотор. Подобные моторы могут использоваться, как правило, на резиновых лодках и небольших лодках из ПВХ. Установка их на металлические и большие ПВХ лодки нецелесообразна ввиду нехватки мощности. Вот несколько самоделок из бензопилы- лодочных моторов.

Лодочный мотор из бензопилы Stihl MS 180

Лодочный мотор из бензопилы

Первый лодочный мотор из пилы сделан на основе Stihl MS 180. Очень оригинально сделан редуктор — путем сращивания частей привода «болгарки» и мотокосы. От этого редуктора вверх идет вал внутри трубы из алюминия, который выходит на муфту из фторопласта. В муфту вставляется ведущая шестерня от бензопилы.

Лодочный мотор из бензопилы- муфта

В этом варианте лодочного мотора из бензопилы сделано выносное управление «газом» классического лодочного вида. Бензопила крепится на вращающемся основании и поворачивая ручку мы управляем направлением движения. Очень интересно реализована идея уменьшения шума

Лодочный мотор из бензопилы- редуктор

работающего двигателя. Взят стандартный глушитель 180го Штиля, к нему приварена трубка, которая выводит отработанные газы в воду. Для того, чтобы газы выходили свободнее, на конце трубы сделан водозаборник. На мой неискушенный взгляд, все же мощности двигателя 180-го не хватает для полноценной замены лодочного мотора.

Смотрите видео лодочный мотор из бензопилы Штиль 180 своими руками.

https://youtube.com/watch?v=rMRogHwQsck

Лодочный мотор из бензопилы «Урал»

Лодочный мотор из бензопилы Урал

Второй лодочный мотор изготовлен из бензопилы «Урал 2Т» . Автор взял два редуктора от бензопилы «Дружба», топливный бак от бензокосы и сам двигатель от бензопилы «Урал». Конструкция здесь намного проще чем в первом варианте в виду того, что используется только двигатель от бензопилы, а не вся пила целиком. Мощности бензопилы «Урал» в 5 лошадиных сил вполне хватит для нормального использования в качестве полноценного лодочного двигателя. Единственный момент, который хотелось бы отметить- это установка более продвинутого глушителя была бы не лишней.

Смотрите видео лодочный мотор из бензопилы Урал своими руками.

Ледобур из бензопилы

Ледобур из бензопилы Штиль 180

Этот ледобур сделан на основе самой популярной бензопилы- Stihl MS 180. Устройство его очень простое- шнек, сочлененный с валом. Вал выходит на редуктор, который соединяется с ведущей звездочкой бензопилы. На креплении бензопилы так же находится дополнительная ручка для удобства работы.Тут стоит отметить, что для нормального функционирования ледобура и снижения нагрузки стоит применять редуктора с понижающим числом примерно 5:1, — 7:1. Это позволит сделать ледобур из бензопилы более надежным и удобным в эксплуатации. Если же вы хотите изготовить мотобур, то стоит учитывать, что в отличии ото льда в почве могут быть и камни, металл и прочие неприятности. Это означает необходимость установки более мощного двигателя(то есть бензопилы помощнее) и редуктора попрочнее.

Смотрите видео — ледобур из бензопилы Штиль МС 180

Самодельный мотор с коробкой передач

Изготовить самостоятельно мотор с коробкой передач непросто, но такая конструкция позволит менять скорость движения лодки и изменять тяговые характеристики гребного винта. Такая конструкция удобна при ловле рыбы методом троллинга, кроме этого, переключение на более низшую передачу позволит более эффективно двигаться плавсредству против сильного ветра и при значительной нагрузке.

Наиболее компактным вариантом двигателя, который можно изготовить самостоятельно, является устройство, в котором в качестве силового агрегата используется двухтактный двигатель от мопеда «Карпаты». Такое устройство будет иметь всего две скорости, но этого вполне достаточно.

Двигатель устанавливается на самостоятельно изготовленную раму, которая представляет собой обрезанную часть рамы мопеда. Правая крышка и ведущая звёздочка снимаются, а к валу крепится небольшой редуктор, которому затем присоединяется стандартная «нога» от лодочного мотора «Вихрь», по которой и происходит передача крутящего момента. Все детали должны быть установлены таким образом, чтобы конструкция была максимально сбалансирована, иначе при движении будет ощущаться заметный перекос, а при использовании такого двигателя с лодкой ПВХ возможно опрокидывание плавсредства. Ручка управления таким устройством должна быть не менее 0,5 длины, иначе во время управления лодкой можно получить ожоги от горячего двигателя и колена глушителя.

Достоинства такого лодочного мотора заключается в очень тихой работе, небольшом расходе топлива и возможностью переключиться на пониженную передачу, когда это необходимо.

Самодельный навесной лодочный мотор

Сделать лодку на дому – это только 1-ый шаг. Вы же не желаете повсевременно грести на ее поверхности вручную?

С моторами что остается сделать нашему клиенту разносторонне, конечно пойти в магазин и приобрести готовый лодочный мотор, но, цены для них очень не адекватны, в особенности если ассоциировать с другим применением тех же движков.

Давайте поглядим, из чего выполняют движетель для лодки.

Самодельный велосипед с мотором

Народные умельцы выдумали множество вариантов, как переделать велосипед в мопед. Их смысл сводится к следующему:

берется велосипед;
к багажнику либо раме прикрепляется мотор с бензобаком;
устанавливается редуктор (имеющий передаточное соотношение 18 к 1) и специальная передача;
монтируются дополнительные амортизаторы;
ставится тормоз.

Вместо редуктора используют две зубчатые пары, соединяющиеся друг с другом с помощью велосипедной цепи. За основу часто берут различные старые велосипеды (как на фотографии далее), а более современные (горные) модели используют значительно реже.

Пошаговая инструкция для изготовления мотоблока из «Дружбы»

Процесс изготовления зависит от выбранного варианта конструкции, чертежа. Поэтапный разбор одной из модификаций:

Из стальной трубы или профиля диаметром не меньше 20 мм изготавливается два основания (лонжерона). Сгиб производится так, чтобы концы были согнуты вверх.
На длинной части приваривается руль, сваренный произвольно или взятый от мототехники. Основания соединяются и усиливаются поперечинами. Также к изгибу основания привариваются или прикручиваются платформы для АКБ и бензобака.
Для крепления двигателя из труб или профиля изготавливается конструкция в виде салазок. На нее крепится мотор, и потом на основание.
Далее производится монтаж воротникового фланца РУ-32 от автомобиля ВАЗ. Благодаря нему будет фиксироваться вал, передающий усилия от мотора. В качестве вала рекомендуется использовать также ВАЗовский вал редуктора. Для фиксации вала во фланце применяются подшипники диаметром 30 мм.
Передаточное звено выполняется из звездочек от любого старого автомобиля или мопеда. Одно крепится на вал редуктора, другое на валу, на котором располагаются фрезы или колеса. Соединяются между собой цепь от старой мототехники.
Далее производится монтаж и соединение всех деталей.
Колеса и фрезы также можно изготовить самостоятельно, используя в качестве основы старые диски от автомобиля или от сельскохозяйственной техники. Полученные детали монтируются на стальную трубу или круг необходимого диаметра.

Также нужно продумать эффективную систему охлаждения принудительного типа. Предлагаются несколько вариантов. Самый простейший вариант – это установка вентилятора. Более сложные конструкции предлагают использование водяного охлаждения.

Для более комфортной работы стоит уделить внимание выхлопной трубе, чтобы отработанные газы выводились в сторону. Ее можно согнуть из трубы диаметром от 70 мм

Что можно сделать из бензопилы

Все самоделки можно условно разделить на 2 группы:

наиболее простые устройства (болгарка, ледобур, насос, лебедка, мотоблок, лодочный мотор, велосипед, мопед);
более сложные механизмы и предметы (пилорама, снегоуборщик, снегоход, аэросани, электростанция, вертолет, цельнокованый нож).

Для изготовления всех выше перечисленных устройств можно использовать различные марки бензопил. При их выборе следует учитывать необходимую мощность для нормальной работы переделки. Чаще всего для изготовления различных устройств используют такие марки бензопил: Дружба, Штиль, Урал.

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
две рельсы;
уголки 50х100 мм и 40х40 мм;
отрезки водопроводной трубы в 25 см в качестве стяжек;
плита из стали толщиной в 4-6 см и длиной в 60 см;
подвижные шланги;
трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

Далее выполняются следующие работы:

По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок 40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

https://youtube.com/watch?v=KxtDdf-N3pY

Пилорама из бензопилы своими руками – вариант №2

Состоит конструкция из четырех главных узлов:

Пилы с приводом.
Механизма для регулирования толщины изготавливаемой доски.
Механизма для передвижения пильной части конструкции.
Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.
