Сборка и разборка редуктора мотоблока

Эксплуатация и обслуживание Нева МБ-2

Неисправности со свечами

Прежде всего, проверьте работоспособность свечи.

Для этого необходимо вывернуть свечу, протереть электроды и убрать нагар. Затем выполнить пункты, описанные выше в регулировке зажигания. Свечи исправны — если есть искра. Если искры нет, вероятно, свечу придется заменить.

В инструкции по эксплуатации мотоблока Нева МБ-2 производитель указывает величину зазоров между электродами свечей зажигания и рекомендуемые модели свечей:

• свеча А11Р (производство России) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм;
• свеча NR17С (BRISK) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм;
• свеча WR8АС (BOSСH) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм.

Перед началом работы мотоблока необходимо проверить, установлена ли на свече зажигания уплотнительная шайба и не осталась ли в отверстии головки цилиндра уплотнительная шайба от предыдущей свечи.

Снимать и устанавливать свечу зажигания можно только после полного остывания головки цилиндра до температуры окружающей среды. Если в ходе снятия свечи зажигания с двигателя было превышено усилие затяжки на более чем 50%, дальнейшее применение такой свечи НЕ РАЗРЕШАЕТСЯ.

Проверка и настройка сцепления мотоблока Нева МБ-2

Основная функция сцепления — это подключение коробки передач к двигателю, ее отключение, а также подключение к двигателю других рабочих устройств. Если возникает перегрузка при работе, сцепление начинает буксовать — так другие детали мотоблока защищаются от поломки.

Проверка работы сцепления может производиться по схеме ниже.

Если рычаг сцепления находится на положении «Выключено», тросик сцепления ослаблен. Следовательно, натяжной ролик опускается и соприкасается с приводным ремнем. После чего приводной ремень и малый ролик переходят в опущенное положение — так прекращается подача мощности от двигателя к трансмиссии.

Если рычаг сцепления приведен в положение «Включено», тросик сцепления натягивает натяжной ролик, следовательно, нижняя часть ремня плотно прижимается, малый шкив дает движение большому шкиву и происходит передача мощности.

Регулировка или настройка сцепления мотоблока Нева МБ-2 выполняется следующим образом:

• если рычаг сцепления включен, он будет поднимать натяжной ролик, приводя мотоблок в движение. Правильное положение — параллельное расположение клиновых ремней по обе стороны от шкива двигателя.
• если рычаг сцепления ослаблен, то натяжной ролик будет опускаться и отключит сцепление. Чтобы избежать отключения сцепления, а значит и пробуксовки мотоблока, нужно следить за положение клиновых ремней, приводя их в параллельное положение.

Замена сальников редуктора

Замена сальников в мотоблоке Нева МБ-2 производится в случае обнаружения протекания масла.

Подобное состояние опасно тем, что редуктор мотоблока может остаться без масла, а это приведет к быстрому износу агрегата.

Последовательность замены сальников следующая:

• Снять фрезы с вала, очистив от грязи вал и крышки от загрязнений и остатков масла.
• Открутить болты крышки, обстучав с нее масло и мусор, снять крышку с редуктора.
• Старый сальник заменяется новым, протирается насухо.
• Крышка возвращается на место (при необходимости она кладется на герметик) и фиксируется болтами.

Регулировка клапанов

Регулировка клапанов — достаточно простая процедура, для выполнения которой понадобятся гаечные ключи, отвертки и щуп. Процесс регулировки клапанов нужен для установления оптимальных и технически правильных зазоров между клапанами двигателя мотоблока. Регулировка клапанов на примере мотоблока Нева МБ-23 (принцип один и тот же для всех)

Последовательность регулировки следующая:

• снять кожух, которым закрыт двигатель;
• снять крышку клапанной коробки;
• произвести регулировку (см. ниже);
• установить на место крышку клапанной коробки;
• поставить на место кожух.

Клапаны располагаются под клапанной крышкой. Величину зазора можно проверить щупом. Зазор впускных клапанов составляет 0.15 мм, а выпускных — 0,2 мм. Щуп должен уместиться под клапаном при правильном размере зазора.

Для регулировки гайки клапана ослабляются, затем вставляется щуп, после чего производится сама регулировка, и гайка клапана закручивается.

Производитель акцентирует внимание на том, что в мотоблоках Нева МБ-2 зазоры между торцами клапанов и торцами толкателей (0,1÷0,2 мм) обеспечены подшлифовкой торцов при первоначальной сборке двигателя и не регулируются в процессе эксплуатации!

Как правильно заменить масло

На полноценную работу устройства влияет своевременная замена масла. Оно способно обеспечить высокую степень производительности, увеличить срок службы мотоблока.

От повышенных нагрузок в первую очередь страдают цепи – они соскакивают из-за повреждения втулок. Чрезмерные боковые нагрузки приводят к скорому износу опорных шайб, что грозит сбоями в работе цепей. В таком случае не рекомендуется задействовать устройство на наклонной поверхности или резко поворачивать.

Мотоблок «Каскад» требует заливать масло каждые 50 часов. Перед тем как выбрать моторное масло и топливо, следует подробно изучить инструкцию по эксплуатации. В разделе «Ремонт» указан список рекомендуемых производителем веществ, подходящих конкретно для вашей модели.

В летний сезон стоит обращаться к маслам серии 15W-40, зимний – 10W-40, подойдет также отечественная продукция. Для трансмиссии же используются – ТАП-15В, ТАД-17И или 75W-90, 80W-90.

Пользуясь мотоблоком, важно не забывать проверять уровень масла, регулярно производить его замену. Только так вам удастся продлить работоспособность своему земельному помощнику

Чтобы правильно поменять масло, необходимо соблюдать следующие правила:

• установите агрегат таким образом, чтобы крылья были параллельны поверхности, а редуктор под наклоном;
• лучше всего поставить мотоблок на возвышенность, так будет легче слить старое масло;
• открутите наливную и сливную пробки, не забудьте подставить емкость или поддон;
• после слива старой жидкости, закрутите сливную пробку, через заливную залейте свежее масло.

Как разобрать мотоблочный редуктор

Разборка и сборка коробки передач мотоблока Ока, Нева, Каскад (МБ-1)

Разборка и сборка коробки передач МБ-1

Мотоблок-редуктор МБ-1. Это основа, на которой монтируются другие компоненты и узлы мотоблока. Поэтому для проведения ремонта коробки передач с разборкой необходимо разобрать мотоблок, на котором необходимо демонтировать двигатель, рулевую колонку, поддон, кронштейны со шкивами переднего и заднего ремней, шкив шестерен. Колеса.

Перед разборкой коробки передач очистите ее от грязи, слейте масло.

Снимите вращающуюся головку с рычага переключения передач, выбив штифт, удерживая его тонким ударом.

Отвинтите стопорный винт 11 (рис. 36) и снимите гильзу 9 и пружину 10 замка с вала 7 переключения.

Снимите болты 17 (рис. 35), закрепив половинки корпуса, затем муфты 7 (2 шт.) И 10.

Аккуратно поместите редуктор в левую половину корпуса тонкой отверткой или ножом, чтобы не повредить прокладку, расстегните половинки редуктора и снимите правую половину. Оставьте болты крепления шайб на звездочках.

Заметка. Рекомендуется удалять только дефектные детали из коробки передач, не разбирая ее полностью.

Чтобы разобрать механизм переключения передач, снять стопорное кольцо B от сдвига вала 7 (фиг. 36), что обеспечивает свободное движение звездочек 31. 32 (рис. 35). Снимите штифт 3 (рис. 36) с резьбовой части переключателя 1, открутите его (против часовой стрелки) от крекера 8 и снимите ручку и сухарь с вала.

Промойте снятые детали, замените неисправные. Замените уплотнения коробки передач после ее снятия с коробки передач.

Соберите коробку передач в обратном порядке. Нанесите тонкий слой герметика на соединительные поверхности половинок корпуса.

Соединение половин корпуса начинается с центральных стяжных болтов 7 и 10 (рис. 35), затем с болтов половин, начиная от средней части редуктора с последовательным переходом затягивания болта к краям.

Перед окончательным затягиванием болтов проверьте плавный ход движущихся частей редуктора.

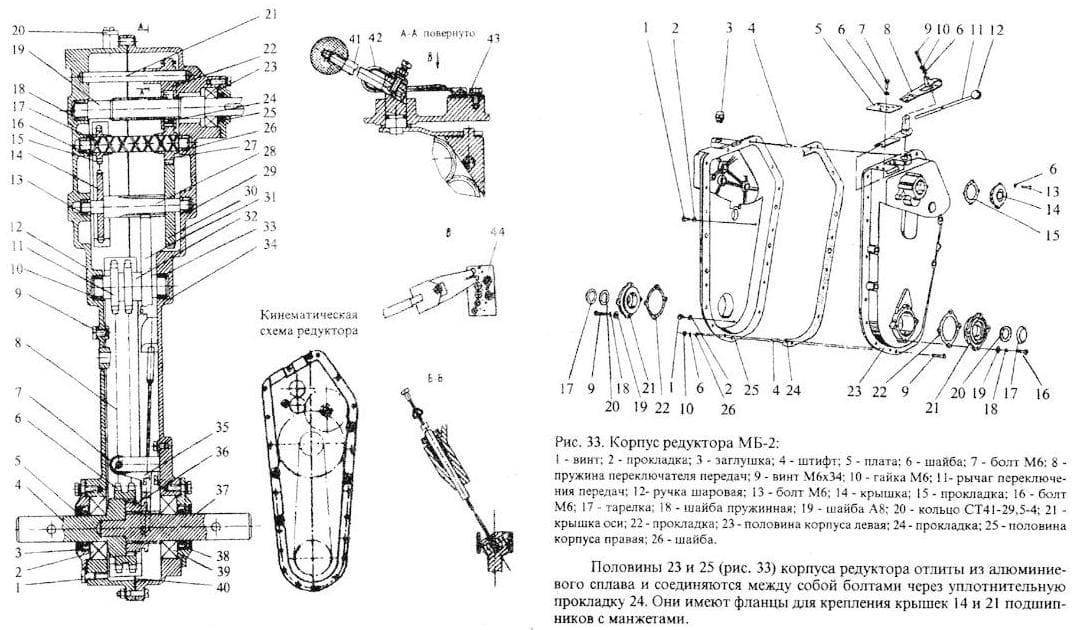

Рис. 35. Редуктор мотоблока МБ-1 (продольный разрез): 1. Рукоятка переключения; 2. Половина тела справа; 3. Прокладка; 4. Цепь (34 звена); 5. Пробка; 6. Палец; 7. Болт; 8. Прямой угол; 9. Блок второй звезды; 10. Болт; 11. Палец; 12. Цепь (30 звеньев); 13. Блок звездочек третий; 14. Палец; 15. Подшипник; 16. Выходной вал; 17. Болт М6; 18. Крышка; 19. Манжета; 20. Подшипник; 21. Цепь (28 звеньев); 22. Половина тела слева; 23. Левый угол; 24. Цепь (36 звеньев); 25. Первый блок звезд; 26. Цепь (46 звеньев); 27. Вал переключения (входной вал); 28. Манжета; 29. Подшипник; 30. Подшипник; 31. Звездочка (первая передача); 32. Звездочка (вторая передача).

Внутренняя структура редуктора показана на рис. 36-40.

Рис. 36. Вал переключения: 1. Рукоятка переключения; 2. Уплотнительное кольцо; 3. Шпилька; 4. Звездочка; 5. Шайба: 6. Кольцо; 7. Вал переключения; 8. Переключатель взломщика; 9. Рукав; 10. Пружинный зажим; 11. Стопорный винт

Эксплуатация и обслуживание Нева МБ-2

Замена масла в двигателе

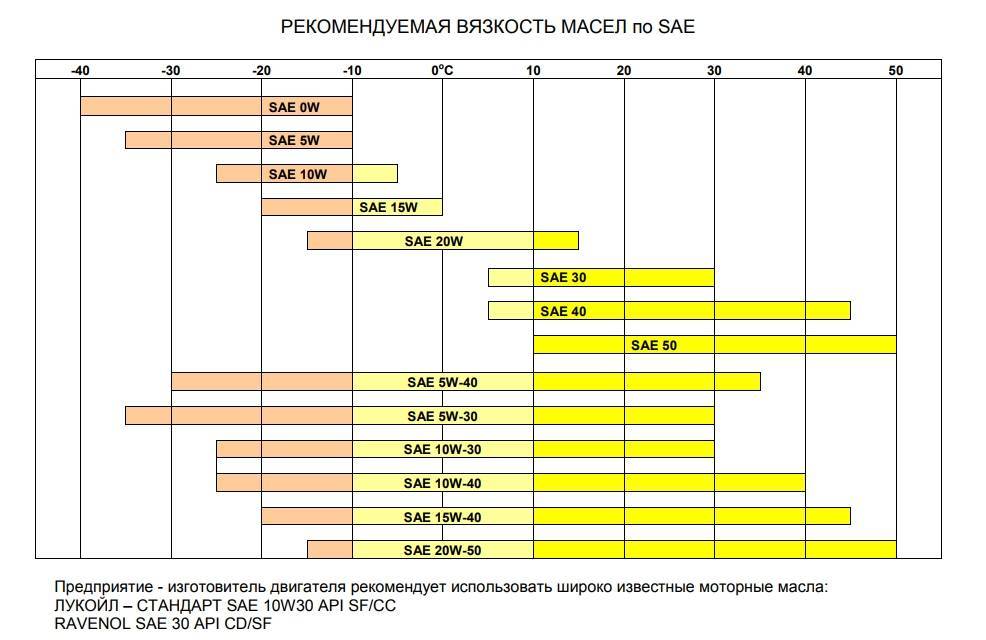

Завод-изготовитель рекомендует использовать для мотоблока такие известные марки моторного масла, как ЛУКОЙЛ – стандарт SAE 10W30 API SF/CC, а также RAVENOL SAE 30 API CD/SF.

При температурах выше 4 градусов тепла применять загущенные сорта масел (например, марки 10W30) приведет к повышенному расходу этого вида топлива, поэтому в холодное время года рекомендуется чаще проверять уровень масла в двигателе, не допуская снижения его отметки ниже нормы.

Замену масла проводят после того, как мотоблок недавно побывал в работе, пока двигатель еще не полностью остыл. Он должен быть прогретым, но не горячим. Остатки масла сливают из бака полностью, после чего доливают новое, пока уровень масла не достигнет специальной отметки. Сливную пробку затем плотно закручивают и протирают насухо.

Первый пуск и обкатка мотоблока Нева МБ-2

https://youtube.com/watch?v=cnurRyi5lsE

Первый пуск необходимо производить придерживаясь следующей схемы:

• убедиться, что мотоблок находится в укомплектованном состоянии (высота рулевой штанги и рукояток должна соответствовать росту пользователя);
• запускать двигатель можно только в том случае, если мотоблок расположен на ровной поверхности;
• проверьте уровень масла и топлива в баке;
• так же проверьте места резьбовых соединений;
• далее можно запускать двигатель, плавно повернув ручку зажигания;
• время холостого хода (без нагрузки и движения) должно составлять около 10 минут, затем можно двигаться с места и эксплуатировать мотоблок.

Периодом обкатки считаются первые 20 часов работы мотоблока, после которых нужно произвести замену масла

В этот период наиболее важно:

• не работать на полном газу;
• работать только на предварительно подготовленных почвах (не целине);
• для культивации использовать только то количество фрез, что есть в комплекте;
• мотоблок «Нева» МБ-2 в период обкатки можно нагружать лишь на ¾ мощности;
• переключение передач в редукторе можно производить только при полной остановке вращения ведущего шкива;

по истечению первых 20 часов работы после первого запуска следует заменить масло в двигателе.

Обслуживание бензинового триммера

Большинство мотокос и триммеров имеют в своей конструкции гибкий вал. Его состояние необходимо проверять минимум 1 раз на 50 рабочих часов. Чтобы произвести данную операцию, нужно снять наконечник штанги, вытащить вал и осмотреть его, затем смазать.

Для ухода за валом подойдут недорогие материалы, сложнее подобрать их для редуктора триммера. Чем смазывать данный механизм – зависит от фирмы-производителя инструмента. Лучше всего задействовать материалы, которые содержат дисульфид молибдена. Последний обеспечивает сглаживание и заполнение трещин на рабочей поверхности, поэтому особенно ценится среди пользователей.

Важно: использование большого количества смазки с высокой плотностью приводит к перегреву механизма, повышенному трению рабочих пар и расходу топлива. Поэтому к процессу подбора материалов и профилактики следует относиться ответственно

Какое масло заливается

Многие люди интересуются – какое масло заливать в редуктор мотоблока? Чтобы ответить на данный вопрос, нужно учитывать несколько факторов, основным из которых является рекомендация производителя относительно типа масла.

В магазине также следует обратить внимание на степень вязкости масла, которая указана на упаковке. Кроме того, существуют специальные присадки – вещества, повышающие полезные свойства смазки. Масло для редуктора

Масло для редуктора

Вообще, масла могут быть самых различных видов:

• SAE. Данные виды масел очень хорошо справляются с резкими перепадами температур, поэтому их можно использовать круглогодично.
• Процесс выбора заключается в следующем: надо посмотреть на цифру, которая находится впереди буквы W – меньшее значение будет говорить о том, что масло очень хорошо приспособлено именно к низким температурам (самое маленькое – 0W). Если буква W отсутствует на маркировке, то такое масло подходит для летнего периода.
• API. В данном случае, буквы в маркировке будут говорить о типе двигателя – бензинового или дизельного. Соответственно, определенная буква будет говорить, что масло подходит для бензиновых агрегатов, а другая – для дизельных.
• Цифры будут говорить о разновидности двигателя, т.е. цифра 4 – значит масло нужно использовать для 4-тактного мотора и т.д. Значение EC – это степень сбережения энергии, т.е. чем значение выше, тем масло качественнее.
• ASEA. Наибольшая цифра в маркировке будет говорить о том, что масло может функционировать в очень сложных условиях.
• ГОСТ 17479, 1-85. Данные показатели характеризуют степень вязкости масла. Как правило, после этого параметра пишутся буквенные и цифровые значения, а их отсутствие указывает на то, что масло является универсальным.

Трансмиссионные масла для заливки в бензиновые и дизельные мотоблоки

Что касается редуктора, то для его заправки нужно использовать трансмиссионные масла. К примеру, неплохим выбором будет полусинтетическое масло ZIC 10W40, предназначенное для бензиновых и дизельных мотоблоков. Показатель API – SM/CF, ACEA – A3/B3, A3/B4, C3.

Другим достойным маслом является Super T-3 85W-90 от Газпромнефти. Его технические данные будут следующими:

• показатель API – GL-5;
• степень вязкости – 85W90;
• температурный показатель потери текучести – -280C;
• температурный показатель вспышки – 2170C;
• длина упаковки – 270 мм;
• ширина упаковки – 130 мм;
• высота упаковки – 240 мм.

Данное трансмиссионное масло также поставляется в 4-х литровой таре, стоимость которой составляет примерно 600 рублей.

Трансмиссионное масло

Это далеко не весь список масел, которые можно заливать в редуктор мотоблока. В принципе, любой человек, ознакомившийся с основными параметрами масла, может самостоятельно определить нужное для его мотоблока.

Разновидности

Редукторы, которыми оснащаются мотоблоки, кажутся одинаковыми только на первый взгляд. На самом деле, эти устройства можно разделить на три группы. Различия заключаются в конструктивных особенностях редукторов. Познакомимся с представителями этого семейства более подробно.

Угловой

Редукторы углового типа представляют собой элементарные конструкции, которые служат для стыковки трансмиссии с силовой установкой агрегата.

Устройство данного узла выглядит так:

1. Корпус механизма.
2. Шкив для ременной передачи с креплением.
3. Вал ротора.
4. Фланец вкупе с креплением и подшипником.
5. Шайба и фиксирующая шпонка.

Шестеренчатый

Это более сложный механизм, воссоздать который в домашних условиях, не обладая специальными навыками и знаниями невозможно.

Шестеренчатые редукторы называют понижающими. Благодаря своим конструктивным особенностям, механизм уменьшает число оборотов двигателя, попутно увеличивая выходную мощность мотоблока.

Такие редукторы обладают большим рабочим ресурсом, поэтому подходят для выполнения различных работ, и не получают механических повреждений даже при пиковых нагрузках.

Реверсивный

В основе данного механизма лежит муфта, которая свободно перемещается между коническими шестернями.

Такие редукторы дают возможность мотоблоку двигаться задним ходом, что положительно сказывается на манёвренности техники.

Однако за это приходится расплачиваться падением производительности и максимальной скорости. Поэтому устанавливать реверсивный редуктор или нет, каждый фермер решает самостоятельно.

Редукторы, установленные на мотоблоки различных производителей, практически не имеют конструктивных отличий. Поэтому разборка узла и замена вышедших из строя деталей не вызовет затруднения.

Эксплуатация и обслуживание Нева МБ-2

Замена масла в двигателе

Завод-изготовитель рекомендует использовать для мотоблока такие известные марки моторного масла, как ЛУКОЙЛ – стандарт SAE 10W30 API SF/CC, а также RAVENOL SAE 30 API CD/SF.

При температурах выше 4 градусов тепла применять загущенные сорта масел (например, марки 10W30) приведет к повышенному расходу этого вида топлива, поэтому в холодное время года рекомендуется чаще проверять уровень масла в двигателе, не допуская снижения его отметки ниже нормы.

Замену масла проводят после того, как мотоблок недавно побывал в работе, пока двигатель еще не полностью остыл. Он должен быть прогретым, но не горячим. Остатки масла сливают из бака полностью, после чего доливают новое, пока уровень масла не достигнет специальной отметки. Сливную пробку затем плотно закручивают и протирают насухо.

Первый пуск и обкатка мотоблока Нева МБ-2

Первый пуск необходимо производить придерживаясь следующей схемы:

• убедиться, что мотоблок находится в укомплектованном состоянии (высота рулевой штанги и рукояток должна соответствовать росту пользователя);
• запускать двигатель можно только в том случае, если мотоблок расположен на ровной поверхности;
• проверьте уровень масла и топлива в баке;
• так же проверьте места резьбовых соединений;
• далее можно запускать двигатель, плавно повернув ручку зажигания;
• время холостого хода (без нагрузки и движения) должно составлять около 10 минут, затем можно двигаться с места и эксплуатировать мотоблок.

Периодом обкатки считаются первые 20 часов работы мотоблока, после которых нужно произвести замену масла

В этот период наиболее важно:

• не работать на полном газу;
• работать только на предварительно подготовленных почвах (не целине);
• для культивации использовать только то количество фрез, что есть в комплекте;
• мотоблок «Нева» МБ-2 в период обкатки можно нагружать лишь на ¾ мощности;
• переключение передач в редукторе можно производить только при полной остановке вращения ведущего шкива;

по истечению первых 20 часов работы после первого запуска следует заменить масло в двигателе.

Техническое обслуживание Оки

Техобслуживание мотоблока включает несколько этапов:

1. Ежедневные работы до и после эксплуатации.
2. Замена масла.
3. Плановый осмотр.
4. Консервация на длительное хранение.

Перед эксплуатацией мотоблока Ока необходимо:

• проконтролировать уровень масла и горючего,заливать можно только качественные рабочие жидкости;
• проверить надежность болтовых соединений;
• проверить давление в шинах.

После эксплуатации необходимо:

• хорошенько очистить и вымыть мотоблок;
• просушить в тени;
• смазать все узлы и механизмы;
• поставить на хранение.

Не менее важным является второй пункт — “Замена масла”. Первая замена производится после обкатки мотоблока. Через каждые проработанные 25 моточасов проверяется уровень масла в редукторе, при необходимости жидкость доливается. Масло в трансмиссии меняется через каждые 50 проработанных часов.

Плановые осмотры необходимо проводить через первых 100, 200 и 500 моточасов, рекомендуется произвести полную замену масел, как в картере двигателя, редукторе, так и в трансмиссии.

В двигатель мотоблока “Ока” рекомендовано заливать следующие моторные масла:

Предлагаем посмотреть небольшое видео, где показана замена масла в редукторе мотоблока Ока:

Неисправности

В инструкции, прилагающейся к мотоблоку Ока, имеется таблица, где перечислены все возможные неполадки, мы же остановимся на самых распространенных:

Почему не заводится мотоблок Ока:

• в баке закончилось топливо;
• уровень масла в картере ниже нормы;
• система зажигания мотоблока Ока требует регулировки, или вышла из строя;
• требуется регулировка карбюратора;
• фильтры засорены и требуют замены;
• свечи зажигания сгорели, закоптились или подмокли;
• сальники вышли из строя.

Колеса (фрезы) перестали вращаться:

• ослаб тросик сцепления;
• необходимо поменять растянувшиеся или порванные ремни, это поможет вернуть работоспособность мотоблоку Ока.

Что делать, если на мотоблоке Ока выскакивает скорость, а переключение передач не работает:

• необходимо произвести осмотр и, если надо, ремонт редуктора — замену сломанных звездочек, цепи, подшипников, сальников;
• произвести регулировку механизма разобщения полуосей;
• проверить фиксацию передач.

Предлагаем посмотреть видео о том, как поменять подшипник и заменить сальник на редукторе мотоблока Ока:

Установка ремней на мотоблок Ока

Для того, чтобы выполнить замену, необходимо определить, какой размер ремня привода на мотоблок Ока требуется. В продаже присутствуют следующие приводные ремни:

Для реверса:

Демонтаж ремня производится вручную, путем ослабления регулировочного болта. Новый ремень не должен провисать, не должен и быть в сильном натяжении. Правильное натяжение — это когда ремень слегка прогибается при надавливании рукой.

Освещение для мотоблока Ока

Многие владельцы этой техники стремятся максимально модернизировать устройство, еще более повысить комфорт и эргономичность при работе. Одним из способов модернизации является установка света (фар).

Сделать свет на мотоблоке Ока не так и сложно, достаточно найти и присоединить к агрегату генератор необходимой мощности. Алгоритм подключения следующий:

• на руль ставится кнопка;
• генератор крепится к мотоблоку;
• в передней части моторизированного устройства закрепляются фары;
• посредством проводов, производится соединение от кнопки к генератору и к фаре;
• производится изоляция проводов.

Чем мощнее генератор, тем ярче будет свет, многие предпочитают устанавливать на эту агротехнику автомобильные электрогенераторы. Предлагаем посмотреть видео о том, как самостоятельно поставить свет на мотоблок Ока:

Как сделать?

Энтузиасты-мастера уверяют, что простой редуктор для мотоблока можно выправить своими руками в домашней мастерской. Для этого нужно иметь определенный набор инструментов и мало-мальские навыки работы с ними.

Вам понадобится:

• линейка и штангенциркуль;
• набор разных отверток;
• ножовка;
• плоскогубцы и кусачки;
• тиски;
• молоток;
• сварочный аппарат при необходимости;
• запчасти и расходные материалы (сальник, резиновая прокладка, болты, шестерни, цепь или ремень, подшипник, валы).

Конечно, для строительства необходимы эскизы. Поэтому в случае отсутствия навыков их самостоятельного построения можно обратиться к уже готовым из интернета или специализированных журналов.

Если преобразователь создается на основе уже имеющегося старого, то вначале следует его разобрать, вынуть ненужные детали и доработать.

Кстати, шестерни и валы можно извлечь из старой бензопилы.

Далее следует рассчитать передаточное число. Оно необходимо, чтобы подобрать количество шестеренок и длину валов. Обычно за основу берут количество холостых оборотов коленвала и плюсуют к нему 10 процентов.

Простой самодельный редуктор обходится двумя противоположными валами. С одной стороны устанавливается шестерня, в которой нужно высверлить отверстие, с другой – вал в комплекте с обоймой и подшипниками. Далее выходной вал насаживается на шкив. При этом нужно не забыть изолировать валы сальниками, чтобы масло не подтекало.

Собранная конструкция вкладывается в корпус, куда заливается смазочное средство или масло. Преобразователь подключают к двигателю. Затем осуществляется настройка, для чего механизм запускают.

Устройство не нужно чрезмерно нагружать при испытании, комплектующие должны приработаться, наладить взаимное действие. Только после проверки и устранения всех недочетов можно использовать редуктор для работ.

О том, как сделать редуктор для мотоблока своими руками, смотрите в следующем видео.
