Сделать нож пилу своими руками

Готовый нож

Оконченная работа. Хотя процесс был и сложным, награда получилась достойная. Для меня это было что-то вроде обряда посвящения. Процесс изготовления ножа заставляет меняться. Из полученного опыта эти изменения стали моей любимой частью. Я говорю не только о трансформации предметов, но и о личных изменениях. Я овладел новыми навыками и опытом, научился извлекать пользу из собственных ошибок, что определенно сделает меня более лучшим ремесленником. Я надеюсь, что вам будет полезна эта статься, и спасибо, за то, что дочитали ее до конца.

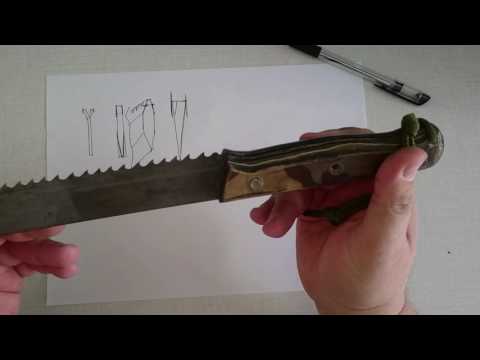

Нож из дисковой пилы своими руками

Я изготовил еще два ножа. Их я делал с использованием электроинструментов. И время, потраченное на изготовление двух ножей, составило одну треть того времени, которое я провел, изготавливая его вручную. На последнем фото видно все ножи вместе.

Формирование верхней части рукояти

Верхняя часть рукояти подготавливается заранее по той причине, что после приклеивания рукояти к хвостовику, обработка верхней части будет затруднена. Также в процессе обработки можно поцарапать лезвие, что крайне нежелательно. По разметке, нанесённой в процессе подготовки, сверлятся отверстия под заклёпки. В них вставляется пруток подходящего диаметра. Он позволяет жёстко соединить обе части заготовки и не даст им сдвигаться в процессе обработки.

Готовая рукоять для ножа

Формирование происходит с помощью напильников и наждачной бумаги

На этом этапе важно помнить про допустимые размеры ограничителя, подпальцевой выемки

Финальная обработка проводится с помощью наждачной бумаги зернистостью 800. Перед склеиванием все детали необходимо тщательно обезжирить. Это можно сделать ацетоном или растворителем. После высыхания обезжиривателя можно наносить клей или эпоксидную смолу.

Выбор инструмента или на что нужно обратить внимание

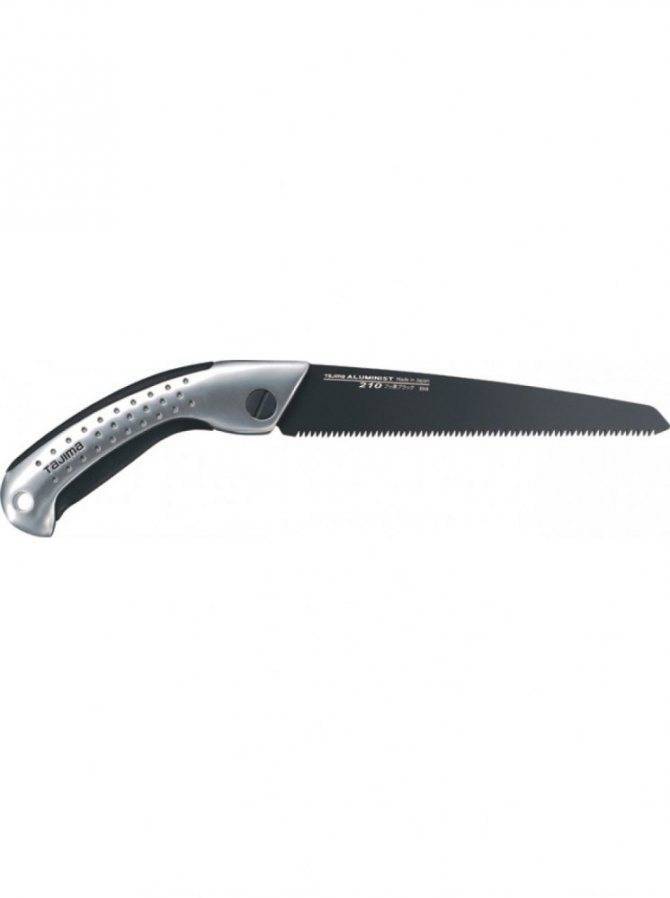

Чтобы выбрать лучшую ножовку по металлу ручную, обратите внимание на следующие параметры:

Длина инструментов и полотен. Полотна имеют разную длину, но если выбирается устройство, то нужно брать такое, которым удобно работать. Если инструмент подбирается с определенной целью, то помните, что длина ножовки должна быть в 2 раза больше распиливаемой детали
Рукоятка. Чтобы выбрать лучший прибор, нужно взять несколько моделей и подержать их в руке. Разница ощущается сразу, так как некоторые рукоятки неудобные. Инструмент с пустотелыми ручками лучше не брать, так как они не надежные. Ручка должна быть удобной, и лежать хорошо в руке
Полотно. Главными характеристиками полотен являются: форма зуба и шаг. В зависимости от того, какая деталь будет распиливаться, подбираются соответствующие полотна с размерами зубьев

Так как в домашнем обиходе мало кто обращает на это внимание, то лучше взять несколько разных изделий
Стоимость. Цена зависит от качества и функционала
Производитель

Если вы относитесь к подбору инструментов строго, тогда уделите внимание моделям известных фирм производителей. Популярной маркой, специализирующейся на изготовлении ручных инструментов, является фирма IRWIN

Такой надежный инструмент, как ручная ножовка по металлу, необходим в хозяйстве, поэтому стоит отнестись к его выбору ответственно и грамотно. После использования полотна, не стоит его выбрасывать, так как оно может сгодиться для изготовления дополнительных инструментов: ножи, резаки, циркули и даже стамески (при условии, что зубья не стерлись и не притупились). Все зависит от фантазии мастера, поэтому никогда не поздно приступать к воплощению задумок, и не забудьте при этом поделиться своими изобретениями с другими. В видеоролике рассказывается о правильности эксплуатации ручных ножовок по металлу, что также будет полезно и интересно узнать.

Публикации по теме

Какие виды напильников бывают — их назначение, применение и выбор

Как пользоваться пистолетом для пены — устройство, виды, выбор и ремонт

Ручной заклепочник виды принцип работы и правильность применения

Выбираем секаторы с храповым механизмом как наточить и отремонтировать инструмент

Особенности ножа из пилы

Механическую пилу можно использовать для изготовления клинка, практически в любом состоянии. Даже если она испортилась и проржавела, все равно будет пригодна для самоделки. Достоинств у изделия достаточно:

  • нож будет выполняться для себя, так что он будет уникален, и будет хорошо лежать в руке;
  • широкий выбор материала как по длине, так и по ширине обуха;
  • в закалке не нуждается;
  • из одного полотна реально изготовить несколько ножей;
  • такой клинок будет находиться в ценовой категории от 100$ и выше, лучше чем «китайщина» за 30-40$.

Это действительно так. Затратив не очень много времени, зависит от опыта, вы буквально за копейки получаете изделие с хорошими режущими свойствами. Не перегревайте его вовремя изготовления, и получится отличный нож.

Это интересно: Гипсокартон Gyproc — обзор ассортимента

Быстрорежущая сталь разных марок для ножей

Нож состоит из двух главных частей – клинок и рукоять. Важны обе части. Данная статья нацелена на режущую часть ножа. Марка стали играет важнейшую роль на технические характеристики конечного изделия. Не менее важен процесс изготовления клинка.

Редко люди рассказывают о предварительном отборе заготовки. Со слов профессионалов ножевого ремесла, обязательным и первоначальным этапом является – отсев брака.

Проверка проходит простым бросанием заготовок на деревянную поверхность. Сделать это необходимо несколько раз, поддавшиеся трещинам изделия – бракуются.

Найти сталь от быстрорежущей пилы в России достаточно легко. Списанные изделия заводского назначения, завалялось у дедушки в гараже изделие из СССР или приобрести на рынке новый «быстрорез». Вполне подходящие варианты. Быстрорежущие марки стали насчитывают немало пригодных разновидностей для изготовления клинков.

Сталь Р18 и ножи из неё

Рапид из стали Р18 встречается редко. Повезло найти пилу или пластину – «ножеманы» плачут от зависти. Сталь с прочностью до 1000 МПа сохраняет режущие свойства при нагреве до 600 градусов по Цельсию. В производстве применяются для резцовых инструментов: свёрла, резьбовые фрезы, метчики, зенкеры, развёртки и резцы.


Сталь для ножа Р18.

Поддаётся ковке и закалке. Изготовить нож из пилы стали Р18, не составит труда. Вырезать шаблон, сделать спуски, РК и рукоять. Закалять не требуется, отпуск не нужен. Пользователи отзываются только положительно, работают ножами по 15-20 лет.

Чертовски удачный по прочности и стойкости материал. Сложность в заточке, касается любой рапидной стали. В данном случае – не исключение. Боится коррозии, требует ухода.

Ножи из стали быстрорез Р12

Непосредственный заменитель стали Р18. Производственное применение имеет в свёрлах, метчиках, развёртках и прочих вариантах. Структура Р12 близка «собрату» Р18. Супротив близкого сходства присутствует небольшое различие в механических свойствах.

Неоднородность карбида сказывается на Р12 в пластичности и вязкости. Режущие свойства клинка из этого материала однозначно высоки. Заточке поддаётся слегка легче.

Хрупкость характерна рапидным сталям, не следует изготавливать «мачете» или топор. Аналог Р18 отлично подойдёт для кухонных ножей.

Клинки из быстрореза Р6М5

Сталь довольно ходовая, найти её несложно. Используется в режущем и пильном инструменте, хорошо справляется с ударными нагрузками. Существует несколько разновидностей по ГОСТу. Основные рапидные свойства присутствуют во всех марках Р6М5.

Мнения разняться в использовании клинков из этого материала. При затупившемся лезвии трудно заточить, в походе создаст тучу трудностей. Рекомендуется на длительные мероприятия не брать. Кухонный или разделочный – его предназначение. Непременно справится с деревообработкой.

Температурный режим

Может показаться, что в закалке ножа нет ничего сложного, но, как и в любой другой технологической операции, при ее выполнении надо учитывать ряд нюансов. Первое, что следует контролировать, чтобы правильно закалить клинок, – это равномерность и постепенность нагрева. Если пренебречь этим требованием и выполнять нагрев ножа слишком быстро, это приведет к тому, что в структуре металла будут формироваться слишком крупные зерна, что сделает изделие хрупким. Для стальных сплавов, относящихся к различным категориям, используются разные температурные режимы выполнения закалочных операций:

  • стали, относящиеся к группе низкоуглеродистых сплавов, – 727–950°;
  • высокоуглеродистые стальные сплавы – 680–850°;
  • стали, содержащие в своем составе легирующие элементы, – 850–1150°.

Режимы обработки коррозионно стойких жаропрочных сталей

В домашних условиях не всегда можно воспользоваться таким прибором, как пирометр, при помощи которого определяют температуру нагрева металла. Между тем определить степень нагрева изделия из стали можно, если воспользоваться обычным магнитом. Суть этой несложной методики заключается в том, что у каждого металла есть так называемая точка Кюри, при которой из ферромагнитного он превращается в парамагнитный материал, то есть перестает притягиваться к магниту.

Преимущества стандартной ножовки

Первым плюсом является экономия финансов. Если у Вас много сил и времени, то совершенно необязательно тратиться на более дорогие электрические пилы. В таком случае они просто не нужны.

Если нужно отпилить всего одну или несколько деталей за большой промежуток времени, то нет смысла тратить деньги на более дорогую, возможно и электрическую пилу. Ведь в ней нет явной необходимости.

Из пункта два плавно вытекает третий плюс. При использовании стандартной ножовки не нужно затрачиваться на электричество.

Хоть электрические пилы обычно и не берут много энергии, все равно для их работы требуется электричество. Бывают ситуации, когда нужно что-то сделать пилой, а свет отключили.

Шаг 1:

Я пытался увеличить размер ножа с помощью дизайна, которые используются для пилы, насколько это возможно. Я сделал бумажный шаблон, используя карточки, которая является просто более тяжелый вес бумаги, так что я мог легко проследить шаблон бумаги на лезвие пилы. Я использовал тонкие наконечником маркера, хотя это мелочь на мой взгляд она очень важна. Тонкий наконечник маркера оставляет тонкие линии, чтобы вырезать или слишком файл в отличие от обычных наконечником маркера. Линии реза может стать неоднозначным, если его слишком широко, что может повлиять на общую форму и вести к нарушения в форму и больше проблем, вниз по дороге.

Правила работы с металлом

Работа с металлом

Для того чтобы клинок был прочным и упругим, в процессе его изготовления необходимо соблюдать правила работы с металлом. Они заключаются в следующем:

  1. Заготовки не должны иметь видимых и скрытых повреждений. Перед тем как сделать нож, заготовки необходимо осмотреть и простучать. Цельная деталь звучит звонко, а дефектная глухо.
  2. При проектировании формы клинка необходимо избегать углов. В таких местах сталь может сломаться. Все переходы должны быть плавными, без изломов. Срезы обуха, рукоятки и предохранителя должны быть сточены под прямым углом.
  3. При выпиливании и затачивании нельзя перегревать сталь. Это приводит к уменьшению ее прочности. Перегретый клинок становится хрупким или мягким. Во время обработки заготовку нужно постоянно охлаждать, полностью погружая ее в ведро с холодной водой.
  4. Делая нож из полотна пилы, нужно помнить, что это изделие уже прошло цикл закаливания. Фабричные пилы приспособлены для работы с самыми твердыми сплавами. Если не перегреть полотно в процессе вытачивания и отделки, то закаливать его не придется.

Хвостовик клинка нельзя делать слишком тонким. Именно на эту часть изделия будет приходиться самая большая нагрузка.

Это интересно: Виды и особенности перфораторов DeWalt

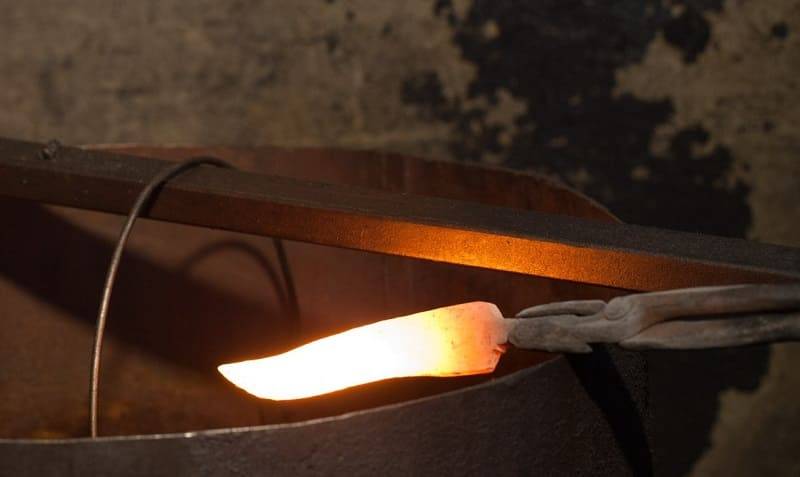

Закаливание

Термическая обработка позволит придать ножу необходимую твёрдость, он не будет тупиться в процессе эксплуатации.

В домашних условиях определить точную температуру не представляется возможным. Однако тут есть выход. Для контроля температуры подойдёт простой магнит. Как только заготовка для клинка перестанет магнититься – она нагрета до нужной температуры.

После того как температура заготовки достигла нужных пределов, её необходимо выдержать в таком состоянии примерно 1-1,5 минуты на каждый 1 мм толщины. В случае самодельного ножа из пилы, время выдержки для закалки составляет 3–5 минут. Этого будет достаточно. Дальше заготовка опускается в предварительно подогретое до 50 градусов растительное или машинное масло

Эту процедуру следует выполнять осторожно. Пары масла могут вспыхнуть от раскалённой заготовки, поэтому под рукой необходимо иметь огнетушитель

Закалка ножа

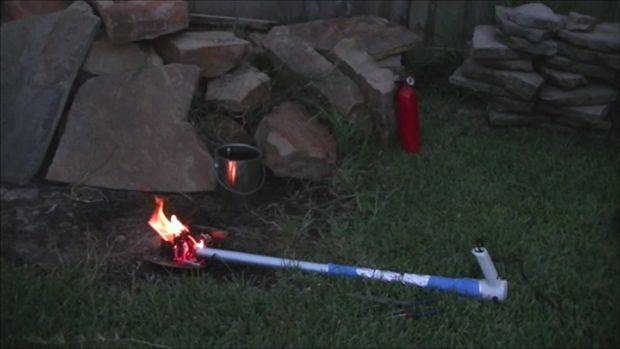

Немного о горне для закалки. Если воспользоваться промышленным оборудованием не представляется возможным, то горн можно изготовить своими руками. Для этого необходимо развести костёр таких размеров, чтобы была возможность равномерно прогреть заготовку. Далее, как дрова прогорят и появятся угли, на них помещают самодельный нож. В качестве кузнечных мехов можно использовать бытовой фен или насос для накачки матрасов.

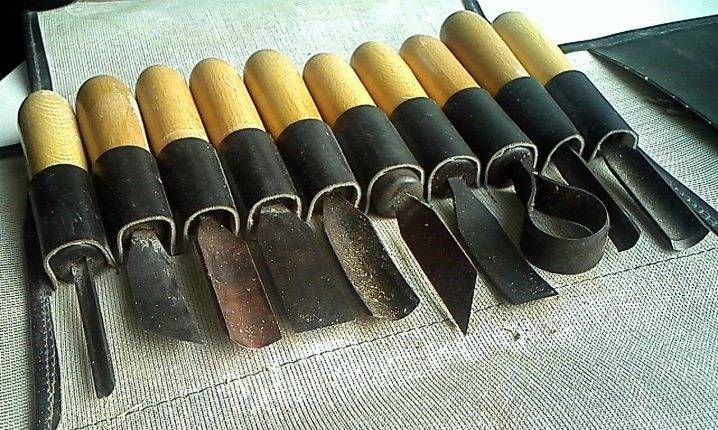

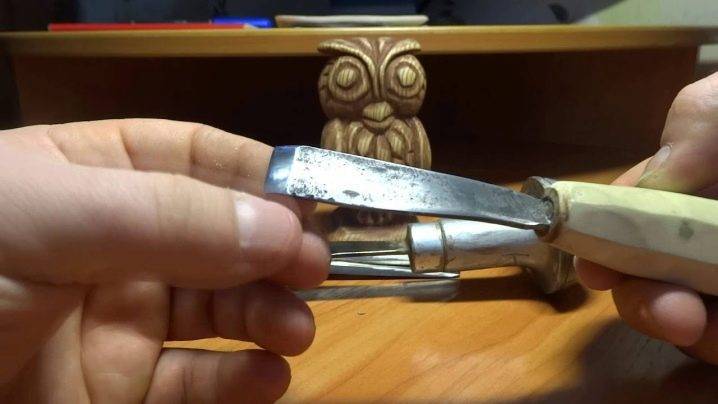

Поэтапное руководство по созданию резца по древесине

Создание полуфабрикатов под лезвие для резца

Элементы под лезвие резца выполняются из бывшего в употреблении циркулярного диска. Для этого диск по разметке разрезается посредством углошлифовальной машины на несколько прямоугольных полос размером приблизительно 20×80 миллиметров. Каждая полоса — это резец в будущем.

Придаем очертание основным резцам

Каждый резец требуется обработать до требуемой конфигурации. Процесс можно реализовать 2 приемами: посредством затачивания на станке и ковкой. Ковка необходима для формирования прогиба, а обтачивание – для образования единой конфигурации лезвия.

Заточка

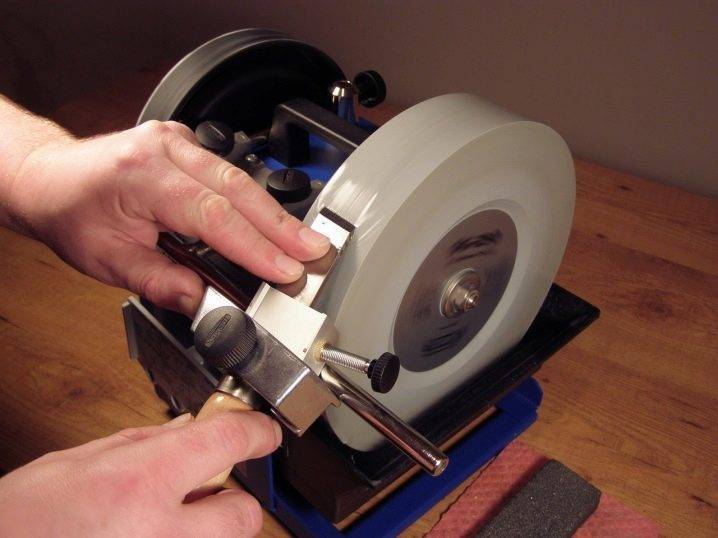

Чтобы выполнить заточку лезвия, нужен наждачный станок с камнем маленькой зернистости. Заточка выполняется под наклоном приблизительно в 45 градусов, а длина заостренной части равняется где-то 20-35 миллиметров с учетом совокупной длины резца. Само лезвие может точиться как руками, так и на оснастке.

Создание ручки для комфортной резьбы

Чтобы пользование инструментом было исключительно комфортным, потребуется сделать деревянную рукоять. Рукоять выполняется на спецоборудовании либо руками, способом строгания и последующей шлифовки посредством наждачки.

Состыковка лезвия с ручкой

Стальное лезвие вставляется вовнутрь ручки из древесины. Для этого внутри рукоятки высверливается отверстие в глубь до 20-30 миллиметров. Полотно резца будет находиться снаружи, а сама основа заколачивается в полость ручки.

Монтирование венца

Стопорное кольцо из стали ставится для того, чтобы закрепить лезвие. На деревянной рукояти прорезается специализированный контур точно по размеру кольца. Затем нарезается резьба и уже на изготовленную резьбу фиксируется само венцовое кольцо. В результате деревянная рукоять должна сдавиться со всех сторон, а лезвие – плотно зафиксироваться в «теле» изделия.

Шлифование лезвия

​​​​​​Чтобы резьба по древесине была предельно качественной, нужна доводка лезвия. Для этого применяется мелкий точильный брусок либо обычная керамика. На плоскость лезвия льется немножко масла (возможно употребление моторного), а затем резец точится под углом 90 градусов.

О том, как слелать нож из циркулярного диска своими руками, смотрите в следующем видео.

Особенности конструкции

Конструктивно самодельный распиловочный стол выглядит достаточно просто. Станок состоит из несущей рамы для крепления мотора, передаточного узла и рабочего стола с прорезью для режущего диска. Конструкция оснащается упорами для направления заготовки и защитным экраном, предотвращающим попадание стружки, а также повышающим безопасность работы.

Обязательные требования к распилочному столу:

  • жесткая, устойчивая конструкция;
  • гладкая поверхность столешницы;
  • безопасное крепление диска;
  • ограждение, защищающее оператора станка (стола);
  • легкий доступ к управляющему устройству (кнопкам пуска и остановки).

Оборудование должно устанавливаться на каркасе, опирающемся не на сплошные листы, а на ножки. Это повышает удобство работы, хотя делает пильный стол менее устойчивым. Для повышения стойкости станину можно сделать из металла или укрепить металлическими элементами. Безопасность обеспечивается не только защитным экраном, но еще креплением диска с нижней (внутренней) стороны. Дополнительные требования зависят от особенностей работы — вспомогательные элементы помогают точнее обрабатывать детали, распиливать более длинные доски, а также толстые бревна.

Делая пильный стол своими руками, можно получить целый ряд преимуществ — начиная от снижения затрат до возможности изменить конструкцию так, как это нужно мастеру. При желании можно заменить часть деталей более выгодными по стоимости, использовать материалы, оставшиеся от ремонта или строительства. Единственный минус циркулярной пилы, самостоятельно закрепленной на станке, — снижение точности позиционирования заготовок. Но этот момент еще во многом зависит от мастерства самого исполнителя.

Жесткая, устойчивая конструкция

Гладкая поверхность столешницы

Безопасное крепление диска

Ограждение, защищающее оператора станка (стола)

Рабочий инструментарий и материалы

При производстве пильного инструмента используется заводская закалка. Изготовление ножа из пилы чревато трудоёмким процессом, заготовку сложно обрабатывать благодаря красностойкости металла.

Усилия, затраченные на изготовление изделия, с лихвой окупятся в конечном результате. Понадобится инструмент, применяемый при изготовлении ножей:

  • электрическая дрель, с набором свёрл различного диаметра;
  • точильный станок (наличие оного упростит работу);
  • УШМ «болгарка», круги разного назначения;
  • напильники различной зернистости;
  • линейка, карандаш, бумага, маркер;
  • тиски, молоток и наждачная бумага с различным зерном;
  • ёмкость с водой.

Возможно, понадобится сварочный аппарат, для наваривания хвостовика. Необходимо однозначно определиться с видом рукояти – накладная или всадная. Оба типа, проще выполнить из дерева. Остановимся на первом варианте. Требуемые материалы:

  • кусок или целая пила;
  • бруски дерева, эпоксидный клей;
  • пруток меди, олова, латуни или бронзы;
  • инструмент для работы с деревом: керн, долото и прочее.

Абсолютно нет значения, в каком состоянии добыто полотно пилы. На конечное изделие это не повлияет.

Спуски и заточка

клинок затачивается под необходимые нужды. Угол заточки РК зависит от предназначения ножа. Способов вывести верную РК предостаточно.

Шаг 10:

Прежде чем я уйду я хотел бы сказать, что в то время как вы можете термообработки лезвие с открытым дровяным камином лично я не рекомендую его. Это один из тех случаев, что я действительно не чувствую себя в безопасности выполнения операции. И я не был уверен в жары взял так что я в конечном итоге с помощью моего мини-фордж (вот мой Instructable о том, как я сделал свой мини-кузница http://www.instructables.com/id/How-to-Make-a-Mini-Forge/) в тепло вместо того, чтобы лечить лезвие. Если у вас нет мини-кузнице вы на самом деле можете отправить вашему лезвия от их термической обработке. Есть несколько компаний, которые предлагают эту услугу за плату, конечно. С этим сказал, я поясню свою настройка. Я построил костер. Затем, используя фен с трубой, прикрепленной к нему, чтобы действовать как кузнечные меха, я включаю фен и есть угли докрасна. Это не займет много времени. Я положил лезвие в огонь и прогревать, пока он не был магнитным, а затем гасят ее в контейнер арахисового масла. Последний пик показывает, что лезвие выглядит как после закалки. Хотя возможно термообработки на открытом пламени не рекомендуется.

Изготовление ножа из полотна

Изготовление ножа

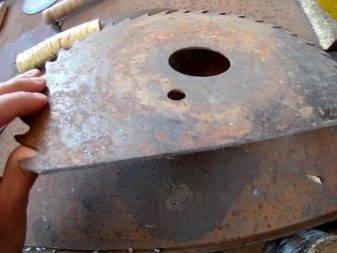

Если полотно большое и не имеет сильного износа, то из него можно сделать несколько клинков разного назначения. Потраченные силы и время того стоят.

Нож из циркулярной пилы своими руками делается в такой последовательности:

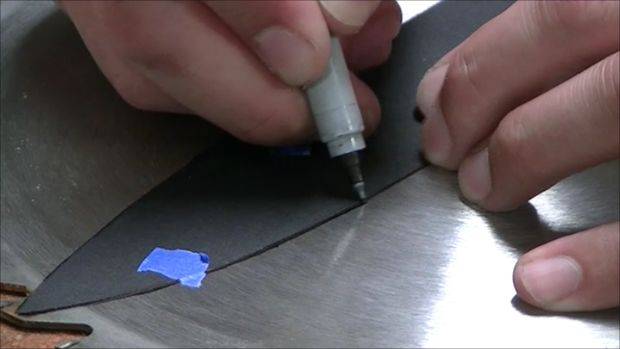

  1. На полотно прикладывается лекало, намечаются контуры клинка. Поверх маркера керном наносятся царапины или точечные линии. Так рисунок не сотрется при выпиливании заготовки и ее подгонке под нужную форму.
  2. Из диска циркулярной пилы выпиливаются заготовки. Для этого лучше использовать болгарку с диском по металлу. Следует оставлять запас 2 мм от контура. Это нужно для того, чтобы убрать сожженный болгаркой материал. Если болгарки под руками нет, то выточить заготовку можно с помощью тисков, молотка и зубила или ножовки по металлу.
  3. На точильном станке стачивается все лишнее. На этот процесс придется потратить много времени, чтобы не перекалить сталь. Чтобы этого не допустить, заготовку нужно регулярно опускать в воду до полного остывания.
  4. Намечается лезвие. Здесь нужно быть внимательным, чтобы сохранить контур ножа, не спалить его и выдержать угол 20º.
  5. Выравниваются все прямые участки. Это удобно делать, прикладывая заготовку к боковой части точильного круга. Переходам придается округлая форма.
  6. Деталь очищается от заусенец. Проводится шлифовка и полировка клинка. Для этого используется несколько сменных кругов на точильном станке.

Отдельно следует остановиться на том, как делается ручка. Если используется древесина, то берется монолитный фрагмент, в котором делается продольный пропил и сквозные отверстия. После этого болванка насаживается на клинок, в нем намечаются отверстия для крепежа. Фиксация рукоятки на клинке производится с помощью заклепок или болтов с гайками. В случае с болтовым соединением шляпки метизов утапливаются в древесине и заливаются эпоксидным клеем.

Когда ручка собирается из пластика, используются 2 накладки, которые должны быть симметричными. Для придания ножу оригинальности пластиковые накладки раскрашиваются с внутренней стороны. В накладках можно делать полости, заполняемые украшениями, изделиями из цветных и драгоценных металлов, маленькими компасами и фотографиями.

После закрепления на клинке, рукоятки обтачиваются до тех пор, пока не приобретут необходимую форму и гладкость.

Подготовка рукояти к склеиванию

Чтобы рукояти хорошо прилегали к хвостовику после проклейки эпоксидной смолой, при помощи ровной поверхности и наждачной бумаги одну сторону у каждой из частей я сделал максимально плоской. Так точно не будет пробелов после склеивания. На этом месте я также определился с формой рукояти, и чтобы окончательно убедится в этом, я нанес ее примерные очертания. Затем я снова перенес очертания хвостовика на деревянную часть рукояти. Выпилил лобзиком примерную форму на одной из частей, и затем, приложив ее к другой, перенес контур на вторую. Эта операция дала мне возможность сделать примерно одинаковые части, что будет удобным при склейке. На последнем фото изображена примерка, чтобы проверить, все части хвостовика покрываются деревом.

Особенности продольной распиловки древесины

Продольный распил идет вдоль волокон. Если сравнивать с поперечным распилом, то станок греется быстрее, энергии тратиться больше. Но есть плюс, после окончания работ на пиломатериалах поверхность остается гладкая. При поперечном распиле – шероховатая и со сколами. Продольный способ распиливания похож на раскол бревна топором с лезвие-клин. Оба процесса расщепляют волокна. Режущий диск удаляет лигнин, а его движение разрезает дерево.

Данный способ используется на лесопильных предприятиях. Бруски, доски и брусья получаются при продольной распилке. Доски делаются после обработки дерева по нескольким параллельным плоскостям. Бруски – это продольно распиленные доски. Ширина бруса меньше или ровна двойной толщине.

На начальном этапе, когда есть только бревно, обработка идет на головном станке. Он может поворачивать заготовки во время распила. Это позволяет сократить отходы. После окончания работы пиломатериалы сортируют. Следующим этапом готовый материал режут на заготовки и перевозят в камеры для просушивания.

После, данной работы, остаются опилки в виде куба до 7 мм. Они могут впитать больше влаги или связующего вещества, так как у волокон вдоль данная характеристика выше, чем поперек.

Во время распилки появляется внутреннее напряжение в пиломатериале. Оно возникает из-за сухих и мокрых волокон, которые сжимаются или наоборот растягиваются. И теперь во время продольного распила есть проблема. Края распиленных досок, скорее всего, сомкнуться. Этот вопрос можно закрыть. Не пилите материалы с трещинами или древесину прошедшую не правильную сушку. Чтобы обезопасить себя во время работы используют расклинивающий нож.

Отпуск

Затем наступило время провести отпуск лезвия. Сперва я очистил наждачной бумагой окалину, которая осталась после закаливания. Я выставил температуру в своей духовой печи на отметке в 190 градусов Цельсия и положил в нее лезвие на 1 час. Час спустя я выключил печь и оставил нож в ней остывать до комнатной температуры не открывая дверь духовки. Можно наблюдать светлый или бронзовый отлив, который лезвие приобретает после отпуска. После этой процедуры я обработал лезвие наждачной бумагой с зерном P220 и затем перешел на P400. На последнем фото я использую наждачную бумагу P400, обвернув ею брусок. Обработку произвожу от хвостовика к острию только в одном направлении. Такая обработка делает поверхность однородной.

Циркулярка из болгарки

Этот вариант изготовления станка более популярен, так как редкий хозяин, любящий все делать своими руками, не имеет, или в ближайшем будущем не собирается приобретать, угловую шлифовальную машину. Первым из этапов изготовления стационарной пильной установки тоже является изготовление специального стола для крепления болгарки.

В этом случае процесс усложняется, так как главная трудность — размышления о том, как прикрепить болгарку к станине: как сделать скользящий упор и осевую рукоять. Однако есть уже готовый способ, позволяющий получить надежное соединение.

  1. Для изготовления скользящего упора берут два отрезка стального уголка. Крепят их по обеим сторонам распилочного диска. Затем их соединяют поперечной связкой (болтами и гайками). Для обеспечения необходимого зазора используют шайбы.
  2. Предварительно на инструмент натягивают металлический ленточный хомут, винтовая стяжка его должна находиться внизу. Металлическую полосу, сложенную вдвое, крепят к отверстиям, предназначенным для скользящего упора.
  3. В редукторе болгарки делают несколько отверстий для болтов: сначала корпус разбирают, затем обозначают точки для сверления. С их помощью будет закрепляться осевая рукоять. Этот элемент изготавливают из прута или металлической трубы. Рукояти придают форму скобы. На концах — в местах креплений к редуктору — сверлят отверстия.
  4. Делают штангу, обязанную регулировать глубину распила. Ее изготавливают из куска металлического прута. С одной его стороны формируют петлю, затем ее слегка расклепывают, сверлят отверстие, предназначенное для упорного болта. На другом конце нарезают резьбу, накручивают сначала одну надежную гайку, а после сборки конструкции — вторую. Регулировка глубины распила будет происходить при их подтягивании или ослаблении.

Предлагаем ознакомиться Как сделать топчан из дерева

Не слишком сложные действия дадут возможность получить полноценный циркулярный станок для реза разных материалов. Таким же образом поступают с дрелью, которая может в некоторой степени заменить болгарку. Чтобы избежать потенциальных ошибок, лучше пользоваться чертежами, которые отыскать в интернете сможет при желании каждый «страждущий».

Правила работы с металлом

Для того чтобы клинок был прочным и упругим, в процессе его изготовления необходимо соблюдать правила работы с металлом. Они заключаются в следующем:

  1. Заготовки не должны иметь видимых и скрытых повреждений. Перед тем как сделать нож, заготовки необходимо осмотреть и простучать. Цельная деталь звучит звонко, а дефектная глухо.
  2. При проектировании формы клинка необходимо избегать углов. В таких местах сталь может сломаться. Все переходы должны быть плавными, без изломов. Срезы обуха, рукоятки и предохранителя должны быть сточены под прямым углом.
  3. При выпиливании и затачивании нельзя перегревать сталь. Это приводит к уменьшению ее прочности. Перегретый клинок становится хрупким или мягким. Во время обработки заготовку нужно постоянно охлаждать, полностью погружая ее в ведро с холодной водой.
  4. Делая нож из полотна пилы, нужно помнить, что это изделие уже прошло цикл закаливания. Фабричные пилы приспособлены для работы с самыми твердыми сплавами. Если не перегреть полотно в процессе вытачивания и отделки, то закаливать его не придется.

Хвостовик клинка нельзя делать слишком тонким. Именно на эту часть изделия будет приходиться самая большая нагрузка.

Самые простые самодельные ножи

Самодельные ножи, максимально простые, получают из:

  • ножниц разного размера;
  • штыковой лопаты;
  • старого ножа;
  • пил, ножовок;
  • автомобильных рессор.

Можно даже изготовить изделие из достаточно толстой палки. Простейший в исполнении вариант – самодельный нож с деревянной ручкой. А если использовать в качестве основы напильник, можно обойтись в работе и без электроинструментов.

Смотрите на видео о том, как сделать нож из подшипника:

Из ножниц

Из ножниц может получиться даже 2 ножа для хозяйственных нужд, если их:

  • разделить на 2 части, вытащив из центра крепление;
  • взять одну половинку, обработать клинок на точильном станке до нужной толщины (тупая сторона – обух, более острая – лезвие);
  • сделать спуски, заточить острый край;
  • изготовить из дерева подходящие по размеру накладки, выполнить в каждой углубления, соответствующие толщине металлической части рукоятки;
  • присоединить деревянные детали с помощью клея и крепления, ввинчивающегося в оставшееся от ножниц отверстие;
  • придать рукоятке окончательную форму, зачистить от «заусенцев», отшлифовать.

Взять одну половинку и обработать клинок Изготовить из дерева подходящюю по размеру рукоять Присоединить деревянные детали с помощью клея Придать рукоятке окончательную форму Нож получится с кольцом у головки черенка, оставшимся от ножниц.

Из куска металла

Из куска металла, если он достаточно большой, можно изготовить изделие любого типа. Сначала готовят эскиз на бумаге, потом по этому лекалу вырезают заготовку. Обрабатывают ее на станке, приводя клинок в нужный вид. На хвостовике сверлят 2 отверстия для болтов.

Если металл нуждается в закаливании, делают это с помощью кузнечной печи, выполняют отпуск стали. Очистив, шлифуют и полируют металлическую часть. После вырезания накладок их присоединяют к рукоятке, используя производственный клей и металлические крепящие элементы. Если они торчат, эту часть следует срезать и отшлифовать, чтобы не мешали держать нож.

Из лопаты

Из лопаты можно изготовить нож любого вида, если им не придется резать очень твердые предметы. Потому что обычно эта сталь невысокого качества, легко гнется, даже если инструмент штыковой. Этапы изготовления не отличаются от того, что было описано выше. Но из-за хрупкости металла его обязательно нужно закалять. А рукоятку следует делать с деревянными накладками длиной, как у хвостовика.

Из старого ножа

Из старого ножа можно сделать новый инструмент, если просто заменить накладки черенка. Для этого изделие придется разобрать. Можно изменить вид, значит, и назначение орудия, если оно достаточно большое. Стоит только вырезать клинок другой формы и объединить его с обновленной рукояткой. Сталь закаливать не обязательно, так как она уже прошла термообработку на заводе.

Из палки

Из палки, то есть сучка диаметром 3-4 см, можно изготовить достаточно острое орудие:

  • отрезать кусок примерно 15 см длиной;
  • выточить на токарном станке клинок около 6 см, остальные 9 см будет черенок;
  • истончить острый край, используя станок с наждачной насадкой;
  • довести лезвие до максимально возможной остроты с помощью абразивного бруска.

Изделие не сравнится по качеству с металлическим, но им вполне можно резать.

Из других подручных материалов без инструментов

Нож можно изготовить из подручных материалов и, помимо упомянутых выше, из:

  • механической пилы, полотно которой отличается хорошими режущими свойствами;
  • ножовки по дереву, из нее получаются достойные кухонные инструменты;
  • автомобильной рессоры, требующей расковки и термообработки;
  • большого сверла, но его тоже нужно нагревать и придавать нужную форму.

После переделки подручного материала в плоский лист технология изготовления все та же:

  1. чертеж на бумаге;
  2. вырезание металлической заготовки;
  3. затачивание, закаливание, доводка;
  4. изготовление рукоятки, сборка.

Образец чертежа ножа на бумаге Нож без инструментов типа ленточной пилы, шлифовальной машины можно сделать из напильника. Его достаточно нагреть паяльной лампой и дать остыть, чтобы металл поддавался обработке ножовкой. Ею и придается нужная форма заготовки. Потом проводится термообработка, шлифовка ручным инструментом и наждаком. И можно собирать изделие.

Необходимые инструменты и материалы

Так как ковать и закаливать будущий клинок нет надобности, весь инструмент можно найти в гараже, который хоть немного, да оборудован. Нам понадобятся:

  • маркеры: черный и серебристый;
  • линейка, листок бумаги и штангенциркуль;
  • углошлифовальная машина (болгарка);
  • напильники с разным зерном;
  • а также наждачная бумага и малярный скотч;
  • эпоксидный клей;
  • точильный и сверлильный станки;
  • емкость с водой, для охлаждения;
  • молоток, керн и тиски.


Нож из мехпилы. В этом наборе, все замечательно, по одной простой причине – любой элемент можно заменить ему подобным.

Сверлильный станок – это, конечно, круто, но достаточно и электрической дрели. И так с любым инструментом из списка. Обязательно понадобятся материалы для изготовления рукояти, но об этом немного далее.

Готовый нож

Оконченная работа. Хотя процесс был и сложным, награда получилась достойная. Для меня это было что-то вроде обряда посвящения. Процесс изготовления ножа заставляет меняться. Из полученного опыта эти изменения стали моей любимой частью. Я говорю не только о трансформации предметов, но и о личных изменениях. Я овладел новыми навыками и опытом, научился извлекать пользу из собственных ошибок, что определенно сделает меня более лучшим ремесленником. Я надеюсь, что вам будет полезна эта статься, и спасибо, за то, что дочитали ее до конца.

Нож из дисковой пилы своими руками

Я изготовил еще два ножа. Их я делал с использованием электроинструментов. И время, потраченное на изготовление двух ножей, составило одну треть того времени, которое я провел, изготавливая его вручную. На последнем фото видно все ножи вместе.

Можно ли упростить процесс?

Мастера говорят, что отверстие можно проделать и без использования сверлящих инструментов. Клинок вместе с хвостовиком покрывают слоем лака. Там, где должно быть отверстие, нужно очистить поверхность от лака. Следует поместить нож из пилы по дереву в раствор электролита и опустить в емкость с заготовкой провод с отрицательным зарядом, а положительный подключить к источнику питания, в качестве которого можно использовать обычную батарейку.

В результате такого воздействия получится дырка в металле, правда, идеально круглой она не будет, зато повредить клинок таким способом точно не получится.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
