Школьный токарный станок по металлу

Виды работ на токарном станке для начинающих

В зависимости от того, какой предмет надо изготовить, существует два способа крепления заготовки.

В первом случае деревянная деталь зажимается горизонтально между центрами передней и задней бабок.

Второй способ предусматривает установку исключительно в передней бабке с помощью патрона или планшайбы. Если вы новичок в работе на этом станке, будет логично начинать с первого способа.

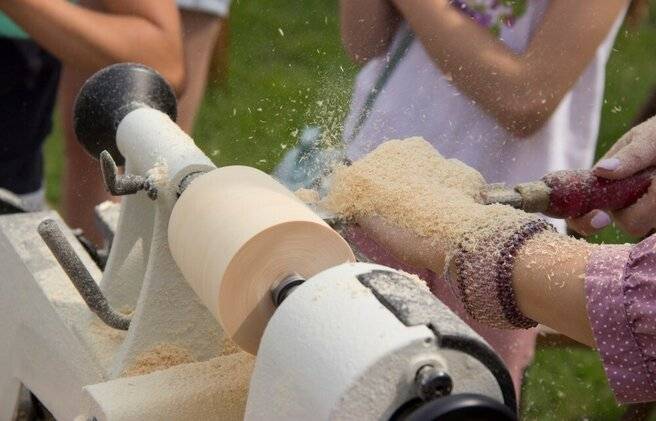

1. Обработка заготовки, зажатой между центрами

Этот способ применяется для обработки деталей цилиндрической формы различной длины, укрепленных между центрами передней и задней бабок. Таким образом вы можете изготовить разнообразные детали: от миниатюрных шахматных фигур до ножек стола или стоек перил. Особенно опытным мастерам удается даже вытачивать бильярдные кии.

Как правильно зажать деталь

Первый шаг работы заключается в нахождении положения оси деревянной заготовки, чтобы зажать ее между поводковым центром и центром задней бабки.

  • С помощью углового центроискателя проведите карандашом с обоих торцов заготовки по две-три линии, пересечение которых и будет центром торца.
  • Сильно ударив молотком по разметочному керну, сделайте канавки и осевое углубление на торцах заготовки.
  • Наденьте заготовку на поводковый центр, подведите заднюю бабку к противоположному торцу и подожмите ею деталь так, чтобы поводки хорошо врезались в канавки на торце, а затем отведите центр задней бабки – изделие должно держаться само.
  • Вновь подведите центр задней бабки к заготовке, чтобы зафиксировать ее по оси центров. Поверните маховик задней бабки на четверть оборота, если дерево мягкое, и на пол-оборота, если оно твердое. Деталь должна быть закреплена так, чтобы ее можно было без сопротивления проворачивать рукой.

Подведите подручник как можно ближе. Поворачивая ее рукой, убедитесь, что заготовка свободно вращается и ни за что не задевает. Опорная плоскость подручника должна располагаться примерно на 5 мм ниже оси вращения.

Как работать

Следующий состоит в том, чтобы сделать брусок дерева цилиндрическим. Это осуществляется на скорости 1 000-1 500 об./мин. При этом стружка снимается справа налево с помощью широкой вогнутой желобчатой стамески для черновой обработки – рейера. Если кусок дерева длинный, черновая обработка производится в несколько этапов; подручник придвигается к детали по мере ее обтачивания, не изменяя своего положения по высоте.

В зависимости от типа используемого инструмента и стадии работы, следует периодически приближать подручник к заготовке. После завершения процесса, когда деталь уже выточена, производится окончательная отделка (шлифование, полирование, вощение, тонирование и др.) при снятом подручнике.

2. Обработка заготовки, зажатой с одного конца

При изготовлении коробочки деревянный брусок закрывается только с одного конца. В зависимости от формы и размеров детали используются разные средства крепления: патрон с тремя или четырьмя кулачками (некоторые зажимают в восьми точках), патрон “свиной хвост” (с установочными винтами, вкручивающимися в деталь), цанговый патрон или планшайба.

Эта работа требует немалого мастерства. Здесь надо проявить большую аккуратность при вытачивании уступа, чтобы диаметр не сделать меньше, чем нужно.

Разновидности и конструктивные особенности

Станком на самом деле очень много и выполняют они всевозможные операции по обработке металла, но мы наведем самые известные виды

Многорезцовые

Предназначены для обработки сложных деталей, сделанных из труб, фасонного профиля или прутков разного сечения. Многорезцовые или многошпиндельные станки в основном используются при серийном производстве.

Производимые операции:

  • сверление;
  • резьба;
  • точение;
  • подрезка;
  • растачивание;
  • зенкерование;
  • развертывание.

Многорезцовые станки обладают высокой производительностью благодаря большой площади приводного механизма, жесткости конструкции, способности выполнять несколько операций одновременно.

Карусельные

Группа станков для работы с крупногабаритными деталями и заготовками. Детали, обрабатываемые на них, отличаются небольшой длиной, но значительной массой и диаметром.

Особенности карусельных моделей:

  • используются для обработки поверхностей конической или цилиндрической формы;
  • выполняются пазы различной конфигурации;
  • также можно сделать шлифовку, фрезеровку, подрезку торцов;
  • нарезка резьбы.

Помимо основных элементов любого токарного станка, данный вид имеет дополнительное оборудование:

  • стол с планшайбой;
  • стойки для передвижения траверсы.

Затыловочные

Станки предназначены для обработки задних поверхностей зубьев инструментов. Также на нем можно выполнять и другие токарные работы. Отличает затыловочный станок особая конструкция суппорта. Затылование детали производится следующим образом:

  • вращательное движение детали;
  • возвратно-поступательное движение режущего инструмента к детали.

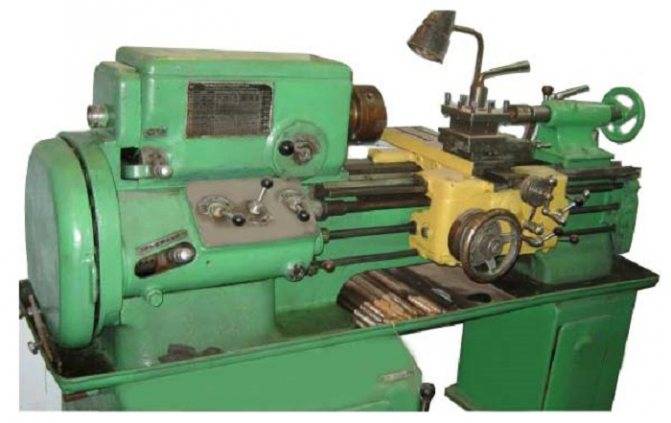

Винторезные

Наиболее распространенная группа станков. Широко используются в серийном и единичном производстве. Винторезные модели можно встретить и в мастерских, и в школах, и на любом производстве. Они отличаются простотой эксплуатации и обслуживания.

СПРАВКА! Токарно-винторезный станок является универсальной моделью для всевозможных обработок металлических заготовок. На нем можно выполнять различные виды резьбы: модульную, дюймовую, метрическую.

Конструктивные элементы:

  • станина;
  • передняя и задняя бабка;
  • суппорт;
  • фартук;
  • коробка подач.

Револьверный

Станки револьверной группы рассчитаны на обработку деталей из калиброванного прутка. Операции, которые могут выполняться на данном оборудовании:

  • точение;
  • расточка;
  • фасонное точение;
  • зенкерование;
  • сверление;
  • формирование резьбы;
  • развертывание.

СПРАВКА! Название станков данной группы происходит из-за специального держателя. Он может быть приводным или статическим. Приводной тип дает больше возможностей для проведения различных операций.

Универсальный

К универсальным токарным станкам относятся винторезные станки, так как на них можно выполнять практически любые операции по металлу.

Основные технические характеристики универсального станка:

  • скорость вращения (количество оборотов);класс точности; он указывается в маркировке изделия буквами С, В, Н, А, П;
  • число передач;
  • каких размеров детали можно устанавливать;
  • вес и габариты станка;
  • величина подачи и максимального перемещения по оси.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Важно!

На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

Характеристики:

  • Диаметр шпинделя — 12 мм.
  • Частота вращения шпинделя — 130-170 об./мин.
  • Расстояние между центрами — 350 мм.
  • Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

  • Обработка наружных и внутренних поверхностей.
  • Нарезка резьбы.
  • Сверловка, зенкование, развертывание.
  • Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

Технические характеристики:

  • Высота центра над станиной и суппортом — 500 и 325 мм.
  • Диаметр шпинделя — 128 мм.
  • Максимальный вес заготовки — 5 т.
  • Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

Параметры:

  • Расстояние между центрами — 250 мм.
  • Максимальный диаметр заготовки над станиной — 160 мм.
  • Диаметр отверстия шпинделя — 18 мм.
  • Мощность — 0,4-0,5 кВт.

2 Задняя бабка токарной установки по металлу

Этот узел дает возможность надежно фиксировать протяженные детали в тех случаях, когда их помещают в обрабатывающий центр. Кроме того, задняя бабка служит для крепления разных рабочих приспособлений (например, метчиков, разверток, всевозможных видов сверл и т.д.). Если схема передней бабки всегда одинакова, то задняя бабка может быть нескольких разновидностей. Она может иметь: обычный центр; встроенный вращающийся центр.

Центр, указанный вторым, ставится на те станки, на которых планируется скоростная обработка детали (применяется специальная кинематическая схема). Задняя бабка в этом случае будет иметь следующую конструкцию: выточенное отверстие в пиноли с коническими роликами и подшипниками в нем. Подшипник шарикового типа нужен для установки втулки с отверстием в форме конуса. В это отверстие помещается центр.

Упорный шарикоподшипник берет на себя осевое усилие. Втулка не сможет вращаться в тех случаях, когда пиноль соединяется с втулкой специально смонтированным стопорящим приспособлением. Если реализовывается такая кинематическая схема (ее чертеж набросать совсем несложно), задняя бабка может служить в качестве держателя развертки, сверла, любого зенкера и прочего центрового инструмента.

Преимущества токарных мини-станков

Агрегаты подобного типа имеют целый ряд преимуществ перед крупногабаритными, профессиональными устройствами. Например, для эксплуатации подобного оборудования достаточно стандартной, бытовой электрической сети, напряжение в которой составляет 220 В. При желании мини-станок можно адаптировать для подключения к сети, которая имеет напряжение 380 В (трехфазная).

Еще одним немаловажным достоинством домашнего токарного агрегата является то, что он расходует небольшое количество электроэнергии при эксплуатации. Срок годности микростанков такого типа может достигать нескольких десятков лет. То, сколько он вам прослужит, напрямую зависит от двух факторов: правильного использования и своевременного обслуживания.


Для увлечения срока службы металлообрабатывающего агрегата следует регулярно проводить технические осмотры и обслуживание

Благодаря своей компактности, такой микростанок можно расположить в любом подходящем помещении (комната в квартире, гараж и т. д.). Агрегаты подобного типа позволяют довольно быстро научиться обрабатывать металлические детали начинающим токарям. А также стоит сказать о том, что стоимость токарных станков для дома является более чем доступной для большинства людей.

Ну и, наконец, важным достоинством подобных устройств является еще и то, что их можно оснащать дополнительными приспособлениями. Это позволяет проводить на них фрезерную обработку металлических деталей, что значительно расширяет их эксплуатационный спектр.

Что такое токарный станок?

Чтобы понять, что такое токарный станок, необходимо представлять себе из чего состоит это оборудование и как им правильно управлять. При знании технических характеристик проще выбрать подходящую модель.

Токарные станки представляют собой промышленной оборудование, которое может использоваться как для обработки различных видов металла, так и дерева. С помощью таких машин можно изготавливать детали различной формы. Это могут быть металлические кольца, шкивы, втулки, муфты, гайки и валы. Токарное оборудование часто используется для создания специальных канавок на заготовках. С его помощью отрезают части детали, обрабатываются готовые отверстия и создаётся резьба.

4 Как правильно выбрать токарный настольный станок по металлу

Чтобы мини-установка прослужила долго и не оказалась бесполезной “игрушкой”, надо знать, на какие ее характеристики при приобретении обращать внимание. В первую очередь, следует определиться с параметрами предполагаемого использования миниатюрного токарного станка:

  • Какие будут габариты у заготовок, с которыми предполагается работать, и диаметры их обточек. Эти параметры зависят от расстояния до суппорта. В случае бытового использования мини-станка достаточно 30–40 мм.
  • Какие именно работы необходимо будет выполнять, только стандартные, предусмотренные для этого вида станков (токарные, сверление, нарезание резьбы) или еще и шлифовку, накатку деталей, заточку инструмента, фрезерные операции и подобное. В последнем случае нередко требуется дополнительно приобрести специальную оснастку.
  • Планируемые интенсивность эксплуатации и масштабы работ.
  • Требуемая точность выполняемых оборудованием операций.

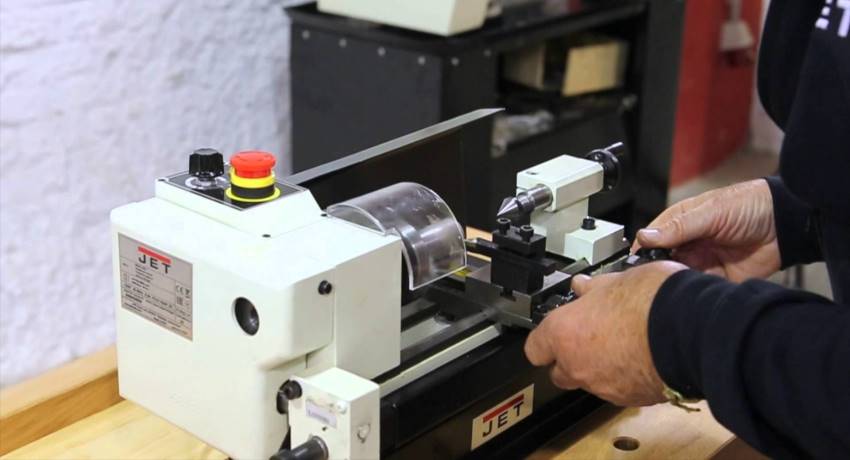

Обработка детали на мини-агрегате

Исходя из этих параметров, подбирают оптимальный вариант модели мини-станка. При этом важную роль играют следующие технические характеристики.

Изготовление отрезного станка

В торговой сети можно приобрести различные модели режущего оборудования, но стоимость их часто многим людям недоступна. Поэтому некоторые домашние умельцы предпочитают изготавливать такое оборудование своими руками, при этом собирая устройство с нужными характеристиками.

В процессе изготовления могут потребоваться: уголок, швеллер, аппарат для сварки, дрель, подшипниковая пара, вал, электрический двигатель, автомат электрический пусковой и коробка для компоновки электрической схемы.

Изготовление станка начинают с устройства рамы из уголка. Первой операцией будет служить нарезка болгаркой заготовок под раму с размером 40×60×120 см. Затем, сварив раму, нужно приварить к её основанию ножки из такого же уголка. Сверху приваривается к столу швеллер, выполняющий функцию направляющей и служащий дополнительным укреплением рамы. К этому швеллеру крепятся две вертикальные стойки при помощи болтового соединения.

Из профильной трубы сваривается вторая рама, предназначенная для крепления на ней вала для режущего инструмента и электрического двигателя. Практически установлено, что в самодельных отрезных станках лучше применять асинхронный двигатель с мощностью 2,2 квт и питанием от трёхфазной сети переменного тока.

Если двигатель с такими параметрами отсутствует, возможна установка мотора мощностью 1,5 квт, при этом коэффициент ремённой передачи нужно рассчитать так, чтобы вал вращался со скоростью около 6 тыс. оборотов в минуту. Если двигатель подключается к однофазной сети переменного тока, то необходимо использовать мотор с мощностью на 30% больше. Для его нормального запуска необходимо применять рабочий и пусковой конденсаторы.

Принцип крепления и конструкция вала может быть произвольной, при этом главное, чтобы вращение от электродвигателя на вал осуществлялось с использованием клинового ремня. Если нет подходящего оборудования для изготовления таких деталей, лучше заказать токарю. Шкив под ремень, вал рабочий с опорами и фланцы под применяемый диск должны иметь хорошо обработанную поверхность с небольшими допусками.

Затем, устанавливаются опорные подшипники и шкив на вал. Крепление этих элементов производить следует в гнёзда, которые сделаны на верхней раме. Электрическую схему оборудования желательно располагать в специальной коробке, которую нужно прикрепить внизу несущей рамы вашего отрезного станка. Двигатель и вал закрепляются при помощи болтов и гаек.

Валом с одетой втулкой соединяются стойки станка. Чтобы уменьшить торцевое движение режущего диска, втулку и вал необходимо соединять скользящей посадкой с обеспечением минимального зазора. Затем, приваривается к втулке коромысло из швеллера, при этом соотношение обеспечивается 1 к 3.

Ход коромысла обязательно нужно ограничить цепью, со стороны двигателя необходимо закрепить пружины, чтобы обеспечить свободный возврат конструкции в исходное состояние. Фиксация цепей и пружин производится с помощью болтового соединения. На меньшей части коромысла надёжно крепится электрический двигатель, а на длинном плече прикрепляется рабочий вал.

Вращательное движение от двигателя на вал будет осуществляться ремённой передачей. Обязательно нужно сконструировать и изготовить защитные кожухи на вращающие части механизма, а также на ремень передачи.

Электрическую схему собираем в специальной коробке. Подключение оборудования нужно проводить через пусковой автомат с тремя полюсами. Кнопку экстренной остановки, установка которой считается обязательной, подключают напрямую к сети.

Поверхность рабочего стола лучше изготавливать из толстой строганной доски, а для исключения мелких неровностей покрыть слоем фанеры.

После полной сборки станка и проверки качества выполненных работ обязательно проведите пробный пуск. Затем, когда убедились, что оборудование работает нормально, устанавливайте режущий инструмент и приступаем к работе.
