Шлифовальные станки по дереву

Варианты изготовления своими руками

Рассмотрим способы сборки шлифовальных станков разных типов:

Дисковый

Самый простой способ создания дискового станка — закрепленная на столе электродрель с установленным шлифовальным кругом. Другой доступный вариант — изготовление и установка шлифовального диска на вал циркулярной пилы. При этом, надо собрать устройство для уменьшения скорости вращения (система понижающих шкивов или электронное устройство).

Если необходимо сделать станок «с нуля», придется собрать:

  • Опорную площадку с подставкой для электродвигателя.
  • Подставку или рабочий стол.

Диск под установку абразива с возможностью крепления на вал двигателя.

Мнение эксперта

Левин Дмитрий Константинович

Как правило, изготавливают фанерные диски, которые устанавливают на вал с помощью муфты и резьбового крепления. Этот узел придется заказать у токаря. Высота стола должна быть такой, чтобы крепление диска находилось ниже его плоскости.

Ленточный

Для сборки такой шлифовальной установки надо действовать поэтапно:

  1. Собрать станину. Она представляет собой две тумбы, на которых будут установлены приводной барабан с электродвигателем и приводной барабан с натяжным устройством.
  2. Соединить тумбы рамой, на которой будет двигаться рабочий стол (по горизонтали, перпендикулярно движению ленты).
  3. Собрать устройство подъема рабочего стола для регулировки высоты при обработке больших деталей.
  4. Изготовить устройство для перемещения «утюжка».
  5. Изготовить защитный кожух и подключить к нему патрубок системы пылеудаления.
  6. Собрать электрическую систему запуска и остановки станка (кнопка «пуск», автомат и т.п.).

Наибольшую сложность представляют собой барабаны для установки абразива, натяжные устройства к ним и система подъема/опускания стола. Их придется частично заказывать у токаря, частично собирать на месте. Найти готовые узлы вряд ли удастся, поскольку они очень специфичны и редко встречаются на распространенных механизмах.

Барабанный станок

Самым простым вариантом станет установка электродвигателя так, чтобы его вал проходил сквозь отверстие в рабочем столе. Для этого надо собрать станину в виде опорной площадки с подставкой и вертикальной пластиной. На ней делаются отверстия и крепится электродвигатель. Барабан устанавливается на валу при помощи резьбового крепления. Его проще всего изготовить из древесины, или использовать отрезок от пластиковой трубы для канализации. Наждачную бумагу обертывают вокруг барабана и фиксируют саморезами или мелкими гвоздями.

Во всех случаях надо обеспечить невысокую скорость движения абразива. Надо выбирать электродвигатели с количеством оборотов не более 1000. Особо опасными станками являются ленточные. При высокой скорости движения край ленты способен разрезать любой материал и причинить серьезные травмы.

Выбор материала

В домашних условиях проще всего изготовить станок из древесины. Однако, следует учитывать, что она имеет малый вес и не способна погасить биения станка. Поэтому понадобится высокая жесткость соединений и прочное крепление станины к полу. Другой вариант — металлическая станина из уголка, швеллера или двутавра.

Такой станок массивнее, тяжелее, вибрация и биения будут легче гаситься. Однако, понадобятся сварочные работы, нарезка заготовок и прочие действия с металлом, что доступно не всем. Окончательный выбор определяется возможностями и предпочтениями владельца.

Принцип работы

В основу работы шлифовального станка ленточного типа заложен принцип встречного движения абразивной ленты, находящейся на двух вращающихся барабанах, и обрабатываемой деревянной детали. Оба барабана расположены на определённом удалении от поверхности рабочего стола. Чтобы обеспечить требуемое качество шлифования необходимо правильно учитывать следующие параметры:

  • размер (номер) абразива нанесённого на ленту;
  • силу натяжения ленты на вращающихся барабанах;
  • скорость её движения;
  • силу нажима на движущуюся деревянную деталь.

Работа за ленточным шлифовальным станком

Неправильный выбор этих параметров значительно ухудшает качество шлифования. Например, при недостаточном усилии нажима на заготовку или слишком большой скорости вращения ведущего барабана, некоторые места на заготовке останутся не обработанными, то есть будут не отшлифованы. Наоборот, при избыточной силе давления ленты на поверхность и недостаточной скорости движения ленты, возможны появления прожогов и изменения цвета древесины. Поэтому собирая шлифовальный станок своими руками необходимо предусмотреть возможность регулировки этих параметров.

Какой лучше выбрать шлифовальный станок в 2020 году

Покупка станка для каждого является индивидуальным решением. Поэтому нельзя выделить какой-нибудь лучший шлифовальный станок. Так, для бюджетных покупателей оптимальным вариантом станут модели Einhell TC-US 400 или Зубр ЗШС-330. Для частого же применения стоит приобрести станок Holzstar ZSM 405 или JET 31A 2685033. Для тех, кто ещё не определился с выбором, мы специально собрали все рассмотренные в статье модели в одной сравнительной таблице:

НазваниеВес (кг.)Скорость вращения ленты (об./мин.)Стоимость (руб.)
Зубр ЗШС-3307,629506.500–7.000
JET JDBS-5-M 10000470M728508.000–8.500
Einhell TC-US 40012,914509.000–9.500
Энкор Корвет-51 905101814209.500–10.000
Proma BP-100 2570210017145011.000–11.500
JET JSG-6420145014.000–14.500
Record Power BDS150-EP19285015.000–16.500
JET JDS-12X-M 10000490M34143018.000–19.000
Triton TSPST450 TR89430313200025.000–28.000
VISPROM BKL-3000145295065.000–70.000
Jet 10-20 PLUS 628900М44140070.000–75.000
Holzstar ZSM 40580144080.000–85.000
JET 31A 2685033115240090.000–96.000

Популярные модели заводских станков

Рассмотрим наиболее популярные модели шлифовальных станков:

Дисковые (тарельчатые)

Jet JDS-12 220 В

Стационарный станок с массивной чугунной станиной. Способен погасить вибрацию или биения при их возникновении. Диаметр диска — 30 см. Частота вращения двигателя — 1400 обмин. Допускается наклон стола от +15° до -45°.

S089A

Китайский дисковый шлифовальный станок. Компактный тип, с диаметром диска 305 мм и мощностью 800 Вт. Основание изготовлено из чугуна. РАбочий стол имеет прорезь для перемещения упора с возможностью поворота под определенным углом к диску.

Einhell TC-US 400

Станок комбинированного типа, совмещающий тарельчатый и ленточный виды. Диаметр диска — 15 см, заготовка для склейки петли — 914 на 100 мм. Скорость движения ленты — 276 ммин, частота вращения барабана — 1400 обмин.

Ленточные

Jet EHVS-80

Станок вертикального типа (оси барабанов). Скорость ленты — 16 мсек. Заготовка для петли — 116 на 2260 мм. Масса станка — 110 кг;

ШЛПС-6М

Стационарный шлифовальный станок с горизонтальным расположением ленты. Диаметр шкивов составляет 34 см. Максимальный размер детали при обработке — длина 2,5 м, ширина — 1 м. Высота подъема стола — до 40 см. Заготовка ленты — 7470х160 мм. Масса — 670 кг.

Барабанные

Jet JBOS-5 220 В

Барабанный станок, обеспечивающий вращение шпинделя с одновременным возвратно-поступательным движением в вертикальной плоскости. Частота вращения — 1400 обмин, количество подъемов — 30 штмин. Возможен наклон рабочего стола до 30° к горизонтали;

Proma BO-25 25000370

Компактная шлифовальная машина мощностью 370 Вт. Оснащена квадратным рабочим столом размером 37 на 37 см, с возможностью наклона до 45°. Скорость вращения шпинделя — 1400 обмин. Вес станка — 35 кг.

Как выбрать шлифовальный станок

Выбор станка для шлифовки поверхности зависит от нескольких критериев:

  • вес и размеры;
  • мощность;
  • скорость движения абразивной ленты;
  • размеры рабочей поверхности;
  • типы абразивных инструментов.

Чем инструмент меньше весит, тем легче его транспортировать. Для переносного станка лучшие показатели веса — от 15 до 20 кг. Станки компактных, небольших размеров можно установить в небольшой мастерской и легко перевозить с места на место.

Мощность зависит от того, к какому классу (бытовому или промышленному) относится инструмент. Для бытовых целей достаточно мощности 300-400 Вт, для профессионального использования понадобится инструмент от 800 Вт.

От скорости движения зависит, насколько быстро будет обработан материал. Для большого объема обрабатываемых заготовок понадобится станок со скоростью вращения до 3450 оборотов в минуту. Для бытового использования подойдет станок со скоростью 1750 оборотов в минуту.

От размеров стола зависит то, какой длины заготовку можно обработать. Желательно выбирать такую поверхность, чтобы она соответствовала размерам длины заготовки, чтобы деталь не выходила за пределы рабочей поверхности.

Для шлифовки поверхностей используются различные абразивные материалы. Чтобы станок выполнял качественную обработку, желательно выбирать абразивные элементы универсального характера, чтобы они подходили для обработки любого материала.

Самодельный барабанный шлифстанок

Такой барабанный станок по дереву имеет специфическое, очень прикладное предназначение. Он не универсален и его, достаточно редкое, применение в обычных хозяйствах не способствует росту популярности. Относительно большая стоимость, габариты и сложность в предварительной настройке делают подобную технику бедной падчерицей среди «болгарок», дрелей и вибрационных машинок.

Иногда есть смысл сделать аналогичный настольный, шлифовальный станок своими руками, взяв за основу лёгкую серию барабанного оборудования Jet. Конструкция подобного самодельного, барабанного механизма не является сложной:

  • станина и корпус основной, режущей части делается из многослойной фанеры или хорошего дерева толщиной от 10 до 20 мм;
  • хорошо подходит для этих целей и двигатель от старой стиральной машины, разобранной своими руками; шкив остаётся на месте;

достаточно сложно будет изготовить рабочий барабан, он хоть и будет самодельный, но функции останутся прежними;

  • шлифовальный барабан самодельного станка изготавливается из пластиковой толстостенной трубы подходящего диаметра (как у Jet модели 10-20 Plus);

из калиброванного металлического прутка (до 20 мм) изготавливают основную ось режущего узла;
своими руками подгоняют деревянные пробки под пластиковую трубу и центральную ось;
самодельный подшипниковый узел придётся заказать специалистам;
собрав барабанный узел и зафиксировав его части между собой 10 крепёжными элементами, обклеивают резиновым рукавом;
можно приступать к сборке самодельного станка;

  • подающий, сделанный своими руками стол, со стороны подачи, крепят на рояльных петлях;

с выходной стороны шлифовального станка устанавливают регулируемый упорный винт;
монтаж пускорегулирующей аппаратуры будет заключительным штрихом этой деревообрабатывающей композиции;

Так будет выглядеть самодельный, выполненный своими руками, шлифовальный станок по дереву рассмотренного в статье типа. Хотя, если честно признать, всё же опасно иметь дело с такими самоделками.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

5 PATRIOT BG 110

Точильный станок имеет широкие возможностями применения за счет наличия длинного гибкого вала (1050 мм) для полировальных насадок – с ним гораздо удобней выполнять тонкие работы. Отличается компактностью, небольшим весом и габаритами, что облегчает его транспортировку и хранение. Шлифовальный круг с диаметром всего 50 мм имеет приличную частоту вращения – 9000 об/мин, которую можно регулировать. Внизу оборудования предусмотрен поддон для сбора отходов во время работы.

Владельцы используют PATRIOT BG 110 для обработки элементов из металла, дерева, быстрой заточки садового инвентаря, свёрл и инструмента. Надежно стоит на поверхности, но отсутствие креплений в нижней части многие считают серьезным недостатком, особенно учитывая вес оборудования – всего 1,5 кг. Корпус выполнен из прочного прорезиненного пластика, хорошо защищающего начинку от влаги. В комплекте дополнительно идут три круга для заточки и полировки.

Круглошлифовальные виды станков

Эти станки предназначены для шлифовальной обработки деталей цилиндрической формы методом продольного и врезного шлифования. Круглошлифовальные станки имеют очень высокая точность обработки. Конструкция его представляет собой что-то среднее между токарным и шлифовальным станком. По сути он похож на точный токарный станок, где вместо резца шлифовальный круг.

У такого станка рабочий стол расположен в горизонтальном положении. Он предназначен для фиксации обрабатываемой металлической детали в центрах. Рядом расположен, так же горизонтально, шлифовальный круг. Такие станки бывают как с ЧПУ так и без.

Процесс обработки деталей на круглошлифовальном станке

Зафиксировать заготовку в центрах. Эту операцию как правило производят вручную;

Произвести настройку нужного положения шлифовальной бабки относительно детали;

Произвести старт вращательно-поступательного движения заготовки нажав на кнопку или рычаг станка;

Снятие станком верхнего припуска с заготовки с последующим смещением шлифовального круга на глубину следующего припуска.

Круглошлифовальный станок может выполнять операции как черновое и чистовое шлифование. Вид операции зависит от скорость вращения шлифовального круга и соответственно припуск на операцию.

Современные станки обладают рядом дополнений:

На одном шпинделе находится 2 или 3 шлифовальных круга. Это позволяет вести разную обработку без останова и замены инструмента. Смена шлифовального круга который будет сейчас обрабатывать происходит путем вращения “головы”.

Станок может иметь щуп для определения начального положения шлифования и проверки полученного размера детали после обработки.

Автоматическая балансировка шлифовального круга, что значительно упрощает наладку и делает процесс шлифования более точным.

Автоматическая правка при достижении определенной нагрузки на шпиндель. Крайне полезное приспособление как при чистовой так и при черновой обработке.

Основные технические характеристки круглошлифовального станка

Возможные максимально допустимые габариты, а также масса обрабатываемой детали;

Возможные диаметры обработки шлифованием, а именно максимальный и минимальный.

Параметры рабочего стола шлифовального станка:

Возможное смещение стола или максимальная длина обработки;

Возможная скорость быстрого хода;

Возможные углы поворота против и по часовой стрелке шпинделя шлифовального круга.

Методы круглошлифовальной обработки

-Продольная обработка

Сама заготовка базируется в центрах и при помощи привода передней бабки она начинает вращаться. В это время механизм подачи рабочего стола подает продольное перемещение заготовки относительно шлифовального круга.

-Глубинная шлифовальная обработка

Используется для шлифования коротких заготовок. За один проход может удалять весь припуск. При этом способе заготовка с помощью рабочего стола перемещается только в направлении шлифовального круга. Шлифование производится только торцом круга. Чем шире круг тем большую длину можно обработать этим методом. Уступами

Это разновидность глубинного шлифования разных поверхностей на разную глубину.

-Профильное

При этом процессе шлифования рабочий стол перемещается по двум координатам. Таким образом можно получить не очень плавные углы при переходе одной обработанной поверхности к другой. При использовании чпу возможно получение радиусов с незначительными ступеньками.

Самодельные станки

В случае, когда оборудование должно использоваться в домашних условиях, сделать его можно своими руками. Самодельный вариант исполнения будет несколько уступать промышленному, но при этом может использоваться для получения многих деталей.

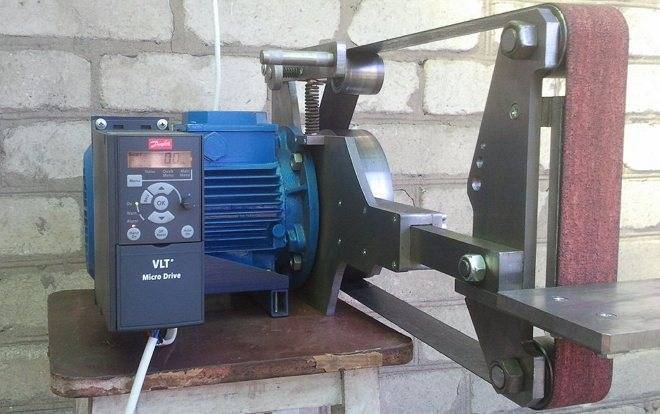

Самодельный ленточно-шлифовальный станок

При необходимости проведения шлифовки множества небольших деталей, а не одной большой поверхности, следует использовать специальный шлифовальный аппарат. Самодельный ленточный станок может быть создан по различным чертежам. Наиболее распространенный вариант исполнения, созданный своими руками, имеет следующую конструкцию:

станина выступает в качестве основания. чертежи имеют различные типы станины, которая предназначена для повышения жесткости конструкции и соединения нескольких элементов;
шкивы предназначены для приведения в движение используемой шлифовальной ленты. самодельный вариант исполнения шкивов изготавливается из металла, а в некоторых из титана;
направляющий элемент, который также довольно часто можно встретить на чертеже, используется для стабилизации ленты. при высокой скорости вращения ленты она может сильно вибрировать, что приведет к ухудшению условий обработки;
лента для шлифования – абразивный материал, который проводит изменение шероховатости поверхности. на чертеже зачастую указывается ширина, длина используемой ленты, ее толщина и зернистость абразива;
столешница представляет собой плоский элемент конструкции, к которому прижимается деталь во время обработки;
принимающее пыль ограждение на чертеже располагается в направлении движения ленты

во время обработки есть вероятность того, что от дерева будет отлетать довольно много пыли и крупных элементов;
электрический двигатель является важной частью конструкции. на чертеже указывают важные параметры электродвигателя: потребительская мощность, напряжение сети, конструктивные особенности, тип охлаждения и так далее

на чертеже, как правило, электродвигатель устанавливается вблизи от ведущего ролика, который имеет больший диаметр. при изготовлении большого ролика используется металл.

Принцип работы рассматриваемого агрегата основывается на использовании двух роликов, один из них приводится в движение при помощи установленного электродвигателя. На ролики надевается специальная лента абразивного типа. Подобная лента находится пол натяжением, направляется при помощи специального элемента. Под абразивной лентой находится стол, который становится опорой при сильном давлении. Многие элементы конструкции можно изготовить самостоятельно, другие требуют точных размеров и могут быть изготовлены только профессиональными токарями и другими мастерами

Особое внимание следует уделить выбору электродвигателя

Где применяются станки?

Агрегаты относятся к числу устройств, без которых невозможно сделать качественные, надежные и долговечные металлические элементы, из которых затем будут созданы различные конструкции. С помощью данных станков можно:

  • удалять заусенцы с поверхности деталей;
  • убрать наплывы, оставшиеся от лакокрасочных материалов;
  • подготовить покрытие к покраске;
  • устранить небольшие дефекты в виде выступов и бугров.

Оборудование незаменимо при необходимости произвести качественную шлифовку внутренней поверхности изделий, особенно на финальной стадии шлифовки. Ленточный шлифовальный станок используется при работе с легированной и обычной сталью, а также цветными металлами.

Существуют модели, рассчитанные для работы по металлу. На них выполняется шлифовка изделий с элементами, имеющими разную формы:

  • круглую;
  • квадратную;
  • овальную;
  • многоугольную.

Можно проводить обработку трубных элементов большого диаметра. На таком станке это простая процедура.

Механическая обработка изделий из металла проводится в несколько этапов. Для каждого из них существует особое оборудование. Только шлифовальный станок позволяет добиться полноценной гладкости и ровности заготовок. Используемый тип станка выбирается по форме детали, типу металла, требуемой точности и серийности создания элементов.

Как сделать станок для шлифовки своими руками

Для ремонта машины или бытовой техники любители мастерить устанавливают различное оборудование. Конструкция самодельного шлифовального станка простая. Для нее можно использовать обычный электроинструмент и создать направляющие для его перемещения.

Плоскошлифовальный станок делается из фрезера. Чертежи приспособления простые. На рабочий стол монтируются по краям 2 планки — направляющие. В качестве каретки выступают 2 доски, соединенные с зазором 20 мм по краям обрезками бруска. Ширина между брусьями равна ширине направляющих стола.

Каретка ставится перпендикулярно направляющим. Брусья не дают ей соскочить и позволяют двигаться вдоль стола. Вертикальный фрезер перемещается по каретке перпендикулярно столу.

Для создания круглошлифовального станка своими руками устанавливают двигатель, который через ременную передачу вращает деталь. Круг можно установить на дрель, прикрепленную к суппорту, двигающемуся по направляющим. Управлять такими станками придется вручную, но для изготовления ремонтных деталей такие станки подойдут.

3 Jet Jsg-64

Тарельчато-ленточный станок идеально годится для выполнения работ по дереву и пластику, но для шлифования металла не подходит. Эта модель для обработки поверхностей имеет ленточный механизм, а с помощью точильного диска обрабатываются торцы. Увеличенный диаметр круга (152 мм) лучше всего подходит для обработки деталей больших размеров. Ленточный узел имеет угол наклона (максимально 90 градусов), что очень удобно при подгонке широких деталей. Устойчивость приспособлению под нагрузкой придают опорные ножки.

Jet Jsg-64 оснащен подвижным упором, который может переустанавливаться на ленту, при этом сама шлифовальная часть и рабочий стол сделаны из алюминия. За счет возможности регулировки ленточного узла получается удобно выравнивать большие заготовки – есть упор для надежной фиксации. Дополнительным преимуществом при вертикальном расположении ленты является возможность изменения наклона стола.

Барабанные шлифовальные станки по дереву: видео, своими руками – Токарь

В данном обзоре мастер показывает, как, используя простые и доступные материалы, сделать своими руками барабанный шлифовальный станок.

Для изготовления шлифстанка потребуется фанера толщиной 20 мм, а также некоторые другие материалы.

Первым делом мастер отрезает два куска фанеры. Выставив между ними зазор, автор соединяет их с помощью четырех дверных петель.

К нижнему листу фанеры необходимо прикрепить деревянные бруски, которые служат ограничителями для верхнего листа и стойками для вала.

Основные этапы работ

На следующем этапе к нижнему листу фанеры необходимо прикрутить две направляющие.

Между ними автор устанавливает подвижную опорную площадку, с помощью которой можно регулировать угол наклона верхнего листа.

К боковым стойкам крепятся корпусные подшипники, в которые вставляется деревянный вал.

Затем нужно будет установить электродвигатель (для него мастер сделал отдельную платформу, которая крепится к основанию).

На последнем этапе работ останется только намотать на вал шлифовальную ленту подходящей зернистости.

Преимущество этой конструкции том, что можно шлифовать большие мебельные щиты.

Подробнее о том, как сделать барабанный шлифовальный станок своими руками, смотрите в видеоролике на нашем сайте.

Оцените запись

Барабанные шлифовальные станки

бому домашнему мастеру приятно, выполняя любимую работу, ощущать наличие всего необходимого инструмента. Брендовые экземпляры, собранные в коллекцию своими руками, его богатство и его гордость. Он её бережёт, тщательно подбирает и мечтает о пополнении в виде подарка или самодельного станка.

Барабанный шлифовальный станок Jet DDS-225Jet DDS-225 — 2 шлифовальных барабана для грубой и тонкой шлифовки за один проход

Резьба по дереву или приусадебное строительство, бондарное творчество или изготовление самодельных музыкальных инструментов – для всего нужен качественный инструмент. В том числе и для его отделки. Барабанный шлифовальный станок – венец всему комплекту инструментального хозяйства.

Калибровально шлифовальный барабанный станок Performax 22-44Барабанный шлифовальный станок ZSM 405

Устройство станков

Шлифовальный станок барабанного типа относится к группе плоскошлифовального оборудования. Он предназначен для финишной отделки всевозможных деревянных и деревосодержащих материалов абразивной шкуркой различной зернистости. Технологический процесс резания проходит на больших скоростях и с большим выделением абразивной пыли и пыли от срезаемой части заготовки.

Применение мощных вентиляционных систем позволяет проводить работу, на подобном барабанном оборудовании, в сравнительно комфортных условиях. Конструктивно, такое деревообрабатывающее оборудование, представляет собой:

  • механизмы портального или консольного типа; на барабанных станках консольного типа возможно изготовление деталей с их разворотом, что увеличивает ширину обработки;
  • портальная конструкция барабанных станков увеличивает её жёсткость, позволяя работать с максимальными режимными показателями без уменьшения точности;

с одинарным (Jet модели 10-20 Plus) или сдвоенным (Jet модели DDS-237) шлифовальными барабанами;

  • бесступенчатая регулировка глубины резания;

нижней станиной стационарного или мобильного класса (Jet серии 10-20 Plus);
приводным столом для подачи заготовки;

  • с регулируемой или стационарной скоростью подачи;

вентиляционными патрубками для подключения отсасывающих циклонов на каждый обрабатывающий узел;
рабочим двигателем от 1,3 кВт (Jet серии 10-20 Plus) до 11 кВт (Jet серии DDS-237);

Процесс шлифовки деревянных материалов заключается в исполнении следующих технологических приёмах:

  • подбор шлифовальной ленты соответствующей зернистости в соответствии с необходимой чистотой обработки; для максимального съёма или обдирки – 36 ед;
  • для стандартного процесса – 80 ед;
  • финишная или окончательная обработка – до 220 ед;

намотка выбранной наждачной ленты на режущий вал;

  • возможна намотка ленты различной зернистости на оборудовании со спаренными режущими барабанами;

установка габаритов заготовки (от 0,8 до 75 мм у 10-20 Plus) и величины съёма за проход;
выбор требуемой скорости подачи стола с заготовкой (от 0 до 3 м/мин), как у серии 10-20;

Применение абразивной шкурки различной зернистости, на спаренных валах, даёт возможность получать наилучшие показатели качества за один проход. Особенно при обработке дерева своими руками.

Обзор популярных моделей

Наибольшей популярностью на российском рынке пользуются тарельчатые (дисковые) и ленточно-тарельчатые шлифовальные станки торговых марок Jet, «Энкор» и «Зубр». Кроме них, свою продукцию также предлагают такие известные бренды, как «Белмаш», «Кратон», Proma, Stalex и Einhell. А самое большое разнообразие моделей представлено шлифовальными станками марки Jet. У потребителей самыми востребованными являются ленточно-тарельчатые станки, объединяющие в себе возможности различных видов шлифовальной обработки. Ниже приведены сравнительные характеристики нескольких моделей нижнего ценового сегмента (6–10 тыс. руб.), предназначенных для использования в домашних мастерских.

МодельМощность привода (Вт)Диаметр диска (мм)Скорость вращения диска (об./мин.)Длина и ширина ленты (мм)Скорость ленты (м/мин.)Вес (кг)
1Jet JDBS-5-M2501252850762х258407
2«Зубр» ЗШС-3303301252950762х258107,5
3Einhell TC-US 4003751501450915х10027615
4«Белмаш» BDG 100/1524001501420915х10028215
5«Энкор» Корвет-513751501420920х15028216

В этом же ценовом диапазоне находится еще одна модель торговой марки — «Зубр» ЗШС-500. По сравнению с 330-й у нее более мощный привод (500 Вт), а размеры ленты составляют 914х100 мм. Для настольной категории этот станок имеет весьма солидный вес — 23 кг.

Необходимость на производстве и в быту

Сегодня в производственных цехах шлифовальные станки используются постоянно. В зависимости от масштабов производства может быть установлен как один станок, так и все его разновидности по сложности и габаритам.

Однако и в быту этому оборудованию всегда есть применение. У одних — в гараже имеется верстачный наждачный станок для обработки металла. У других — в мастерской установлены несколько разных по конструкции шлифовальных машин по дереву. У третьих — во владении стоит универсальный, комбинированный станок. Есть электроинструменты для ручной шлифовки: барабанного типа, лентошлифовального, ленточнопильного, маленькие машинки или большие станки. И все они востребованы.

На рынке представлен довольно широкий ряд всевозможного подобного оборудования от многих производителей. И цены на них достаточно приемлемы. Но это — машины общего назначения. А если человек занимается собственным делом, или у него есть хобби, то нужен станок особой специализации. Здесь цена уже вырастает в несколько раз.

По этой причине или исходя из собственных желаний многие умельцы изготавливают самоделки. В основном для обработки дерева, пластика и металла, реже для резки и шлифовки камня. И, в общем, это правильно. Ведь даже простую заточку кухонных ножей проще и быстрее сделать на станке, чем вручную используя оселок. Благо к созданию своими руками самодельного станка для дерева располагает и его совсем нехитрая конструкция.

Популярные модели

Существует большое количество производителей, выпускающих разные модели шлифовальных машин. Они обладают собственными характеристиками, отличаются друг о друга конструкцией и некоторыми особенностями.

Ленточные шлифовальные машинки

Bosch PBS 75 AE

  • Мощность: 0,75 кВт
  • Скорость движения ленты: 350 м/мин
  • Параметры ленты (длина и ширина): 533 мм; 75 мм
  • Вес инструмента: 3,5 кг

Makita 9404

  • Мощность:  1,01 кВт
  • Скорость движения ленты: 440 м/мин
  • Параметры ленты (длина и ширина): 610 мм; 100 мм
  • Вес инструмента: 4,7 кг

Интерскол ЛШМ-100/1200Э

  • Мощность:  1,2 кВт
  • Скорость движения ленты: 400 м/мин
  • Параметры ленты (длина и ширина): 610 мм; 100 мм
  • Вес инструмента: 5,6 кг

Эксцентриковые (орбитальные)

Makita BO5031

  • Мощность: 0,3 кВт
  • Частота вращения вала: 12 тыс об/мин
  • Частота колебаний: 24 тыс кол/мин
  • Диаметр наждачного круга: 125 мм
  • Диапазон смещения (эксцентриситет): 2,8 м

Metabo SXE 450 TurboTec

  • Мощность: 0,35 кВт
  • Частота вращения вала: 13,1 тыс об/мин
  • Частота колебаний: 8,5 тыс кол/мин
  • Диаметр наждачного круга: 150 мм
  • Диапазон смещения (эксцентриситет): 6,2 мм

Bosch GEX 150 AC

  • Мощность: 0,35 кВт
  • Частота вращения вала: 12 тыс об/мин
  • Частота колебаний: 24 тыс кол/мин
  • Диаметр наждачного круга: 150 мм
  • Диапазон смещения (эксцентриситет): 4 мм

Вибрационные ручные шлифовальные машины

Makita BO3711

  • Мощность: 0,19 кВт
  • Частота колебаний подошвы: 22 тыс кол/мин
  • Размеры подошвы: 228×93 мм
  • Ход подошвы: 2мм

Bosch PSS 200 AC

  • Мощность: 0,2 кВт
  • Частота колебаний подошвы: 24 тыс кол/мин
  • Размеры подошвы: 230×93 мм
  • Ход подошвы: 2 мм

Интерскол ПШМ-115/300Э

  • Мощность: 0,3 кВт
  • Частота колебаний подошвы: 10,5 тыс кол/мин
  • Размеры подошвы: 230×115 мм
  • Ход подошвы: 2 мм

Общие понятия и область применения

Существует огромное количество шлифовального оборудования, которое делает любые древесные поверхности очень гладкими. Оно представляет собой станину, на которой расположен специальный каркас с электрическим двигателем (для самоделок используются моторы стиральных машинок) и механизмом. Сам механизм, в свою очередь, включает в себя валы, шкивы и ленту из абразива.

Область применения

Их используют на всех производствах, где обрабатывают древесину. Зачастую любые черновые изделия имеют неровную и шершавую поверхность. Такие заготовки нельзя просто покрасить и выставить на продажу или установить куда — либо. Поэтому, для дальнейшей обработки древесины все её поверхности поддаются шлифованию.

Виды шлифовальных станков

В зависимости от предназначения шлифовальные станки делятся на несколько видов. Каждый из них различен по строению и внутренним характеристикам. Разберём основные виды шлифовальных станков:

  1. Круглошлифовальные. Используются для обработки изделия, имеющих форму цилиндра. Сами по себе бывают также универсальными и не универсальными. В универсальных моделях возможен поворот как рабочего стола, так и самой заготовки, а в некоторых случаях и шлифовального круга. В не универсальных моделях такая функция отсутствует.
  2. Плоскошлифовальные. Предназначены для шлифования плоских поверхностей, которые имеют минимальный угол искривления.
  3. Бесцентровошлифовальные. Этот вид станка предназначается для массовой обработки и шлифовки поверхностей.
  4. Хонинговальные. Используются для «деликатного» шлифования. В процессе работы станок снимает маленькие слои материала с поверхности изделия (их толщина может быть всего несколько сотых миллиметра).

Основные типы шлифовальных станков

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
