Разборка болгарки Bosch своими руками
Для обладателя электроинструмента познание его устройства и умение разбирать является неотклонимой задачей.
Познание порядка разборки болгарки позволяет без помощи других делать такие работы, как подмена смазки, смена подшипников и угольных щеток.
Чтоб отсоединить корпус редуктора поз.821 от корпуса статора поз.888, нужно разобрать(снять) корпус ручки болгарки поз.24.
Эту операция нужно выполнить, чтоб достать угольные щетки поз.810, держащие коллектор ротора.
На втором шаге открутите 4(четыре) винта поз.61, крепящих корпуса редуктора и статора.
Вытащив ротор вместе с редуктором, приступайте к разборке редуктора.
Ремонт болгарки Bosch начинается с разборки редуктора поз.821. Разборка редуктора начинается с выкручивания 4(четыре) винтов поз.60. Обычно, на заводе винты вкручены на герметике. Придется приложить определенные усилия.
Сходу отметим! У болгарок Bosch малой мощности в редукторе употребляются прямозубые шестерни. У болгарок мощностью выше одна тыща Вт в редукторах используются косозубые шестерни.
Когда нужно смазывать редуктор
Периодичность смазывания производители УШМ не устанавливают, какие-либо специальные сроки тоже. Поэтому необходимо постоянно следить за состоянием прибора, замечать перечисленные ниже признаки недостатка или отсутствия смазки:
- Появление следов смазочной жидкости на корпусе. При интенсивной эксплуатации редуктор нагревается, из-за чего смазка становится более жидкой. Если обнаруживается протечка, нужно сразу же установить ее причину и повторно обработать все детали.
- Появление комков смазки внутри редуктора. Проблема связана с тем, что защитное покрытие в процессе эксплуатации болгарки разбрызгивается по всем внутренним поверхностям корпуса и засыхает. Посторонние звуки, треск, сильное искрение помогут обнаружить ее без разборки устройства.
Смазка в обязательном порядке выполняется после ремонта или замены шестерен, подшипников, других деталей механической части углошлифовальной машинки.
Сколько смазки требуется для замены
Количество ограничивается объемом редуктора. Если слишком много заложить нового лубриканта, он будет подтекать через разъем корпуса. Болгарку необходимо держать в сухости, иначе она может выйти из строя.
Количество оценивается как достаточное для покрытия зубьев шестерни от двигателя. В целом это составит до 50% объема. При сборке редуктора вставляемая часть распределит смазку и займет еще часть объема. При включении и запуске двигателя смазка распределится к стенкам, валам и зубьям.
В зависимости от марки и свойств смазки она может ссыхаться со временем. Поэтому нужно следовать инструкции УШМ и использовать заявленную смазку в описанном количестве.
Признаки устаревания смазки
Бензин идеально подходит для удаления старой смазки
Есть несколько признаков, которые указывают о том, что пора заманить смазку. К ним относят ухудшение вращения, постукивания подшипника и быстрый перегрев УШМ. В таком случае, если долго не менять смазочный состав, прибор быстро выйдет из строя. Чтобы этого не случилось, надо следить за работой редуктора и вовремя его смазывать.
Периоды замены
Многих владельцев УШМ интересует, как часто надо заниматься смазыванием редуктора. Определить точный срок невозможно, так как все зависит от количества нагрузок. В среднем, делать это надо не реже раза в год. Если инструмент используется ежедневно, он смазывается каждые полгода.
Удаление старой смазки
Бывают ситуации, когда старая смазка удаляется с трудом. Чаще всего такое случается, если ее долгое время не меняли. В подобных случаях избавиться от нее простой тряпкой не получится. Придется тщательно обрабатывать редуктор бензином и керосином.
Нанесение нового слоя
Наносить новый слой нужно очень тщательно и аккуратно. Необходимо размазывать его руками так, чтобы состав проник во все свободные места. Выдавливать смесь из тюбика надо до тех пор, пока ее излишки не начнут протекать с обратно стороны редуктора.
Необходимое количество
Смазка должна наноситься на всю поверхность редуктора
Некоторые считают, что не стоит наносить слишком много смазки, но это далеко не так. Дело в том, что, если ее будет мало, она быстрее высохнет и редуктор начнет хуже работать. Необходимо закладывать столько смеси, чтобы каждый зубец был покрыт ею.
Контроль правильности процесса
После смазывания необходимо проверить, что все было сделано правильно. Для этого придется запустить болгарку на холостую.
Смазка редуктора болгарки
Угловая шлифовальная машинка работает в экстремальных условиях и под большой нагрузкой. В силу чего необходима периодическая смазка редуктора болгарки, так как к движущимся узлам электроинструмента выдвигаются высокие требования к смазке. В противном случае при дефиците смазочного материала происходит повышенный износ и сокращается срок службы электроинструмента.
Редуктор УШМ устроен таким образом, что консистентная смазка пары шестерен под воздействием центробежной силы перемещается на стенки корпуса. Признаком «осушения» редуктора является повышенный шум во время работы болгарки. При вскрытии корпуса редуктора проблема становится очевидной. Вся заводская смазка находится на стенках корпуса, косозубые шестерни практически сухие.
Проверяем степень износа пары шестерен, и повреждения зубцов. При необходимости заменяем шестерни.

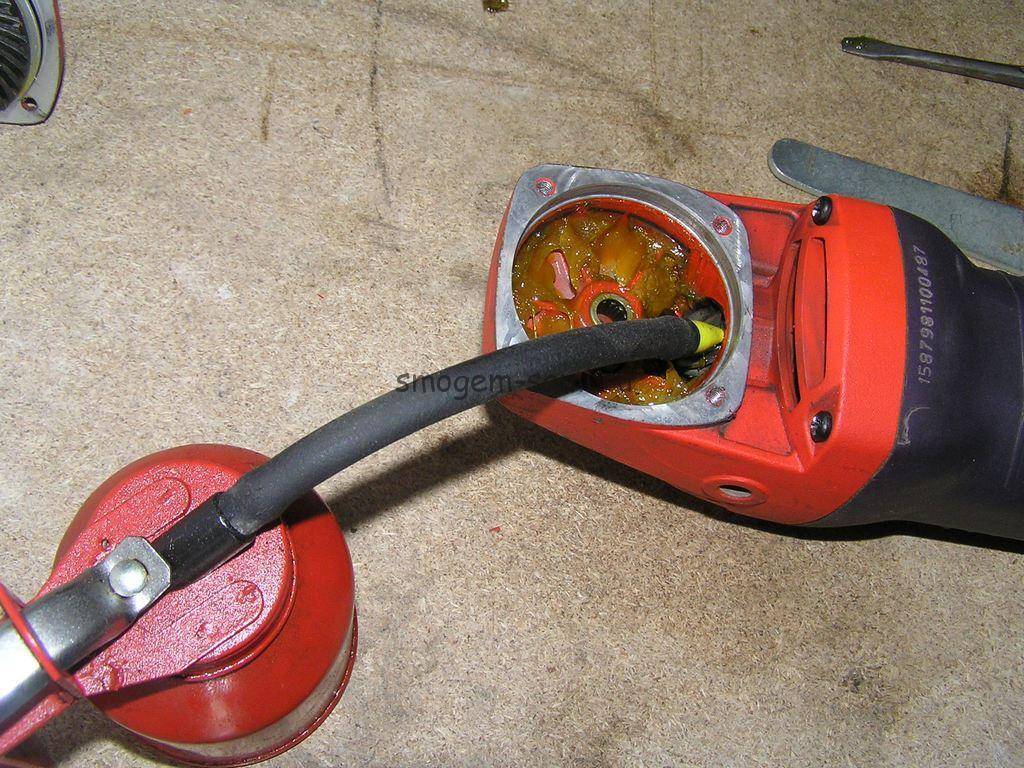

Очищаем поверхность шестерен от механической пыли. Смазываем жидким моторным маслом закрытые подшипники ротора двигателя и рабочего вала редуктора. Интенсивно прокручиваем ротор, для равномерного проникновения смазки внутрь подшипника. Избыток жидкой смазки удаляем чистой ветошью. Если этого не сделать, она смешается с консистентной смазкой шестерен, и сделает ее более жидкой. Жидкая смазка будет плохо удерживаться на зубьях шестерен.
Если заводская смазка для болгарки в редукторе нормального качества, наносим ее на зубья обеих шестерен как можно гуще. Если есть признаки старения смазки – промываем редуктор керосином или другой проникающей жидкостью, и заменяем смазку.
К вопросу о том, чем смазать редуктор болгарки – подойдет любая высокотемпературная консистентная смазка, например, для смазки ШРУСов и ступичных подшипников автомобиля. Не забываем при этом нанести её и на опорный подшипник вала.
Собираем редуктор, тщательно затягивая крепеж. Если оставить люфт в шестеренной паре, редуктор может заклинить.
Также, при обслуживании УШМ необходимо смазать второй подшипник ротора и проверить состояние щеток двигателя.
В зависимости от интенсивности использования, подобную процедуру (смазка редуктора болгарки и проверка состояния движущихся узлов) необходимо производить регулярно. Это продлит жизнь вашему электроинструменту.
Угловая шлифовальная машинка работает в экстремальных условиях и под большой нагрузкой. В силу чего необходима периодическая смазка редуктора болгарки, так как к движущимся узлам электроинструмента выдвигаются высокие требования к смазке. В противном случае при дефиците смазочного материала происходит повышенный износ и сокращается срок службы электроинструмента.
Редуктор УШМ устроен таким образом, что консистентная смазка пары шестерен под воздействием центробежной силы перемещается на стенки корпуса. Признаком «осушения» редуктора является повышенный шум во время работы болгарки. При вскрытии корпуса редуктора проблема становится очевидной. Вся заводская смазка находится на стенках корпуса, косозубые шестерни практически сухие.
Проверяем степень износа пары шестерен, и повреждения зубцов. При необходимости заменяем шестерни.
Очищаем поверхность шестерен от механической пыли. Смазываем жидким моторным маслом закрытые подшипники ротора двигателя и рабочего вала редуктора. Интенсивно прокручиваем ротор, для равномерного проникновения смазки внутрь подшипника. Избыток жидкой смазки удаляем чистой ветошью. Если этого не сделать, она смешается с консистентной смазкой шестерен, и сделает ее более жидкой. Жидкая смазка будет плохо удерживаться на зубьях шестерен.
Если заводская смазка для болгарки в редукторе нормального качества, наносим ее на зубья обеих шестерен как можно гуще. Если есть признаки старения смазки – промываем редуктор керосином или другой проникающей жидкостью, и заменяем смазку.
К вопросу о том, чем смазать редуктор болгарки — подойдет любая высокотемпературная консистентная смазка, например, для смазки ШРУСов и ступичных подшипников автомобиля. Не забываем при этом нанести её и на опорный подшипник вала.
Собираем редуктор, тщательно затягивая крепеж. Если оставить люфт в шестеренной паре, редуктор может заклинить.
Также, при обслуживании УШМ необходимо смазать второй подшипник ротора и проверить состояние щеток двигателя.
В зависимости от интенсивности использования, подобную процедуру (смазка редуктора болгарки и проверка состояния движущихся узлов) необходимо производить регулярно. Это продлит жизнь вашему электроинструменту.
Основные характеристики смазочного материала для УШМ
В углошлифовальных машинках основным узлом, подвергающимся наибольшим нагрузкам при работе, является редуктор, состоящий из косозубых шестеренок.
Вращательный момент, создаваемый ротором болгарки, передается от ротора к рабочему инструменту через малую косозубую шестерню к большой косозубой шестерёнке. Правильно подобранная смазка для редуктора значительно снижает силу трения и температуру нагрева.
В шлифмашинке применены подшипники, которые также требует периодической смазки. Особенно это относится к опорному подшипнику шпинделя большой косозубой шестерни.
Подойдет такая смазка, которая соответствует не только перечисленным требованиям, но еще и экологически чистая.
Смазки для углошлифовальной машинки обязаны обладать определенными характеристиками и должны быть требуемой консистенции по свойствам.
Смазка для редуктора УШМ должна обладать:
- вязкостью не более 800 Па·c;
- температурой каплепадения не менее +120ºС;
- пределом прочности не менее 120 Па.
Смазка для УШМ не должна иметь механических примесей, быть устойчива к коррозии, прочно удерживаться на смазывающихся деталях, не плавиться при высоких температурах, предупреждать образование задиров в местах контакта деталей и конечно же обладать водоотталкивающими свойствами.
В угловой шлифовальной машинке любой фирмы используется два вида подшипников скольжения: подшипники для электродвигателя и опорные подшипники для редуктора.
Подбор смазки для подшипников электродвигателя отличается от подбора смазки для подшипника редуктора. Все дело в различных условиях работы.
Жидкая смазка
Похожая на обычное моторное масло для автомобиля. Она применяется в перфораторах с герметично закрытым корпусом редуктора. Вращающиеся валы в таких устройствах уплотнены сальниками, с помощью которых масло удерживается внутри.
Смазка производится через специальные отверстия, которые затем плотно закрываются. Система очень эффективная, поскольку шестерни и другие элементы, подверженные трению, равномерно покрываются антифрикционным составом.
К тому же, рабочая жидкость выполняет роль теплоотвода, и способствует охлаждению редуктора, соприкасаясь со стенками корпуса. Однако есть и недостаток: при нагреве в герметичном корпусе редуктора повышается давление.
Поскольку сапун (как в картере двигателя автомобиля) не предусмотрен, возможна потеря смазки, выдавливаемой через сальники.
Консистентная смазка
Распространена гораздо шире, по причине удобства применения. Имеет густую консистенцию, обладает хорошей адгезией. Наносится на детали редуктора в разобранном состоянии последнего.
При этом достаточно просто контролировать количество смазочного материала. В холодном состоянии смазка достаточно густая, чтобы прочно удерживаться на механизмах. После сборки, полная герметичность редуктора не требуется, достаточно качественных прокладок и уплотнительных втулок на валах.
Во время работы перфоратора, когда редуктор нагревается, вязкость смазки снижается и она равномерно растекается по поверхности деталей. После остывания смазка снова загустевает и фиксируется на шестернях.
Свойства консистентных редукторных смазок
Стандартные характеристики густых масел общего применения для редуктора перфоратора не подходят. Близкие параметры имеют разве что составы для автомобильных ШРУСов.
Как смазать редуктор: последовательность работ
Обслуживание болгарки – процедура весьма простая, однако она требует демонтажа устройства. Если инструмент все еще находится на гарантии, лучше не рисковать и обратиться за помощью к специалистам, которые быстро и недорого выполнят все необходимые операции.
Нанесение смазки осуществляется в несколько этапов:
- разборка инструмента;
- тщательная промывка всех деталей и внутренних полостей редуктора. Для этой цели можно использовать бензин или керосин эффективно удаляющие любые загрязнения;
- высушивание обработанных элементов;
- нанесение смазки после тщательного ее перемешивания;
- сборка устройства и проверочный запуск.
Если в процессе работы на холостом ходу не слышно каких-либо посторонних звуков и не видно протечек смазочного состава, можно спокойно пользоваться болгаркой для своих целей.
Смазка для редуктора УШМ
Практически все мировые производители инструмента требуют применения ими рекомендованного «своего» лубриканта, продаваемого под его брендом. В принципе это правильно. Смазка, применяемая для редуктора болгарки, в этом случае проходит испытание на заводе изготовителе, она даёт гарантию долговременной и правильной работы углошлифовальной машины. Однако тут есть свои недостатки, которые заключаются в высокой цене лубриканта от этих брэндов.
Смазка для открытого редуктора УШМ
Помимо оригинальных масел, на рынке имеется множество смазочных материалов, производимых сторонними изготовителями, поэтому вопрос, чем именно смазать редуктор болгарки, не стоит остро.
Российские производители также не отстают от зарубежных и предлагают свою продукцию. Так, большой популярностью пользуется смазка конического редуктора УШМ от . Конечно, такая смазка для редуктора не является оригинальной и рекомендованной производителем, поэтому в случае её применения, в последующем гарантийном ремонте могут просто отказать.
Как правильно смазать детали: алгоритм действий
Смазывание хвостовой части бура и патрона своими руками выполнить очень просто. Достаточно выполнить такие действия:
- протереть тряпкой патрон и хвостовую часть бура от имеющихся на их поверхности загрязнителей (старой смазки, пыли);
- нанести подходящий состав на хвостовик насадки или добавить прямо в посадочное гнездо.
Следует постоянно следить за наличием смазки, внося ее при необходимости. Пренебрежение данной рекомендацией будет приводить к перегреву бура и повышенному износу патрона. При этом хвостовик может расплющиться либо оторваться от рабочей части насадки.
Касательно смазывания редуктора, дела обстоят немного сложнее. Большинство современных моделей оснащены емкостями. В них, открыв крышечку, вливают масло либо вносят другой подходящий смазочный состав. Расположение нужного отверстия часто указывается в инструкции. Там же содержится схема снятия крышки. Весь процесс проходит так:
- снимают крышечку;
- сливают остатки старого смазочного состава;
- продувают (например, с помощью компрессора) либо промывают картер бензином;
- заливают новое масло в количестве, регламентируемом эксплуатационной инструкцией, чтобы его уровень не превышал имеющейся контрольной отметки;
- ставят крышечку на место, закрывая отверстие.
Если инструмент находится на гарантии, то нужно заливать только рекомендуемое масло. Когда нет специального отверстия, чтобы его залить, то понадобится разбирать перфоратор. В случае действия гарантийного обслуживания рекомендуется обратиться по этому поводу к специалистам сервисного центра.
Последовательность смазывания редуктора с разборкой перфоратора
Если срок гарантии на перфоратор истек, то можно всю работу по смазыванию редуктора выполнить и самостоятельно. При этом понадобятся следующие инструменты и материалы:
- слесарный набор (отвертки с разными насадками, шестигранные ключи, плоскогубцы и прочее);
- чистые тряпки;
- бензин;
- подходящий по инструкции тип смазки.
Смазывают редуктор перфоратора, выполняя нужные действия по следующему алгоритму:
- изучают инструкцию по эксплуатации к используемой модели устройства;
- чистят корпус от пыли, а также от других имеющихся загрязнений;
- затем приступают к разборке патрона: с помощью отвертки снимают резиновое и стопорное кольца (как показано на фотографиях далее);
Резиновое кольцо
Стопорное кольцо
- убирают кожух патрона;
- снимают прижимное кольцо;
- вынимают пружину, а также шарики;
- снимают переключатель режимов (у различных моделей это делается разными способами);
- раскрутив отверткой или шестигранником саморезы, разбирают заднюю часть корпуса, чтобы отсоединить щетки от коллектора;
разбирают переднюю часть корпуса: выкручивают саморезы, стягивающие его продольно;
вынимают вместе с валом электродвигателя редуктор;
- промывают вынутые детали и корпус устройства изнутри от старой смазки с помощью пропитанной бензином ветоши;
- вытирают их сухой тряпкой и дают высохнуть;
- смазывают редуктор полностью, как показано на фотографиях далее;
Смазываемые элементы передаточного механизма
Полностью обмазанный редуктор
собирают перфоратор.
Дополнительные рекомендации
Выполняя самостоятельное смазывание передаточного узла, нужно учитывать такие рекомендации.
- Нужно запомнить точно расположение вынимаемых деталей и крепежей, чтобы все установить при сборке на свои места и не оставить лишних запчастей.
- Разбирать инструмент, чтобы промазать редуктор, следует только тогда, когда он полностью остынет после работы.
- На несмазанные конструктивные элементы наносить состав не требуется.
- Оптимальным вариантом является использование фирменных смазочных составов, предназначенных непосредственно для применяемой марки оборудования.
- Разобранный редуктор желательно осмотреть на дефекты шестерен (их изношенность, отсутствие зубьев, наличие трещин) и прочих элементов — это поможет вовремя заменить детали и избежать больших проблем в дальнейшем.
Современные перфораторы достаточно легко обслуживать. Смазка их рабочих узлов не занимает много времени. Главное при этом — использовать рекомендуемый инструкцией либо подходящий по своему назначению (или универсальный) состав. Во время полной разборки оборудования работать нужно максимально внимательно и аккуратно, чтобы получить качественный результат. Следует также соблюдать технику безопасности, смазывая отключенный от питающей сети инструмент.
Необходимый для ремонта инструмент
Чтоб произвести ремонт болгарки Bosch, без инструмента не обойтись. Сходу оговоримся, если у вас есть шуруповерт, то это существенно ускорит процесс разборки и сборки инструмента.
Но возможно обойтись и набором отверток, лучше с храповым механизмом. Не обойтись и без рожкового ключа, которым будете отвинчивать гайку крепления ведущей косозубой шестерни.
Для демонтажа подшипников лучше иметь особый съемник.
Диагностику электронной части можно провести с помощью тестера либо устройства определения недлинного замыкания витков.
В особенности он полезен тем, что позволяет найти неисправность ротора либо статора, не снимая узел.
Схема болгарки Bosch поможет выполнить ремонт без помощи других, а реальная аннотация поможет достойно совладать с хоть какой неувязкой.
Сборка ротора
Сборка ротора состоит в запрессовке на него подшипников, установки крыльчатки. Смазанные подшипники напрессовываются на вал с помощью древесной наставки. Подшипник около коллектора запирается резиновой защитой. Это общий метод сборки вала ротора.
В отдельных моделях болгарки Bosch есть свои особенности.
Неисправности регуляторов оборотов
В болгарках серии Bosch, в особенности малой мощности, установлены регуляторы частоты вращения. Доступ к регулятору частоты вращения осуществляется методом вскрытия ручки корпуса статора, держащейся на одном торцевом винту.
Спектр частоты вращения регулятора можно выставлять потенциометром, сокрытым в панели ручки.
Неисправный регулятор снимать довольно просто, так как крепится лишь на направляющей.
Ремонт регулятора оборотов УШМ представляет собой непростой процесс, выполнение которого просит не только лишь особых познаний, но инструментов и оснастки.
Если регулятор оборотов вышел из строя, а нового нет, то отсоедините подводящие провода и установите перемычку.
Красноватым показана перемычка, устанавливаемая при выходе из строй регулятора оборотов.
Смазка редуктора болгарки
Угловая шлифовальная машинка работает в экстремальных условиях и под большой нагрузкой. В силу чего необходима периодическая смазка редуктора болгарки, так как к движущимся узлам электроинструмента выдвигаются высокие требования к смазке. В противном случае при дефиците смазочного материала происходит повышенный износ и сокращается срок службы электроинструмента.
Редуктор УШМ устроен таким образом, что консистентная смазка пары шестерен под воздействием центробежной силы перемещается на стенки корпуса. Признаком «осушения» редуктора является повышенный шум во время работы болгарки. При вскрытии корпуса редуктора проблема становится очевидной. Вся заводская смазка находится на стенках корпуса, косозубые шестерни практически сухие.
Проверяем степень износа пары шестерен, и повреждения зубцов. При необходимости заменяем шестерни.
Очищаем поверхность шестерен от механической пыли. Смазываем жидким моторным маслом закрытые подшипники ротора двигателя и рабочего вала редуктора. Интенсивно прокручиваем ротор, для равномерного проникновения смазки внутрь подшипника. Избыток жидкой смазки удаляем чистой ветошью. Если этого не сделать, она смешается с консистентной смазкой шестерен, и сделает ее более жидкой. Жидкая смазка будет плохо удерживаться на зубьях шестерен.
Если заводская смазка для болгарки в редукторе нормального качества, наносим ее на зубья обеих шестерен как можно гуще. Если есть признаки старения смазки – промываем редуктор керосином или другой проникающей жидкостью, и заменяем смазку.
К вопросу о том, чем смазать редуктор болгарки – подойдет любая высокотемпературная консистентная смазка, например, для смазки ШРУСов и ступичных подшипников автомобиля. Не забываем при этом нанести её и на опорный подшипник вала.
Собираем редуктор, тщательно затягивая крепеж. Если оставить люфт в шестеренной паре, редуктор может заклинить.
Также, при обслуживании УШМ необходимо смазать второй подшипник ротора и проверить состояние щеток двигателя.
В зависимости от интенсивности использования, подобную процедуру (смазка редуктора болгарки и проверка состояния движущихся узлов) необходимо производить регулярно. Это продлит жизнь вашему электроинструменту.
Угловая шлифовальная машинка работает в экстремальных условиях и под большой нагрузкой. В силу чего необходима периодическая смазка редуктора болгарки, так как к движущимся узлам электроинструмента выдвигаются высокие требования к смазке. В противном случае при дефиците смазочного материала происходит повышенный износ и сокращается срок службы электроинструмента.
Редуктор УШМ устроен таким образом, что консистентная смазка пары шестерен под воздействием центробежной силы перемещается на стенки корпуса. Признаком «осушения» редуктора является повышенный шум во время работы болгарки. При вскрытии корпуса редуктора проблема становится очевидной. Вся заводская смазка находится на стенках корпуса, косозубые шестерни практически сухие.
Проверяем степень износа пары шестерен, и повреждения зубцов. При необходимости заменяем шестерни.
Очищаем поверхность шестерен от механической пыли. Смазываем жидким моторным маслом закрытые подшипники ротора двигателя и рабочего вала редуктора. Интенсивно прокручиваем ротор, для равномерного проникновения смазки внутрь подшипника. Избыток жидкой смазки удаляем чистой ветошью. Если этого не сделать, она смешается с консистентной смазкой шестерен, и сделает ее более жидкой. Жидкая смазка будет плохо удерживаться на зубьях шестерен.
Если заводская смазка для болгарки в редукторе нормального качества, наносим ее на зубья обеих шестерен как можно гуще. Если есть признаки старения смазки – промываем редуктор керосином или другой проникающей жидкостью, и заменяем смазку.
К вопросу о том, чем смазать редуктор болгарки — подойдет любая высокотемпературная консистентная смазка, например, для смазки ШРУСов и ступичных подшипников автомобиля. Не забываем при этом нанести её и на опорный подшипник вала.
Собираем редуктор, тщательно затягивая крепеж. Если оставить люфт в шестеренной паре, редуктор может заклинить.
Также, при обслуживании УШМ необходимо смазать второй подшипник ротора и проверить состояние щеток двигателя.
В зависимости от интенсивности использования, подобную процедуру (смазка редуктора болгарки и проверка состояния движущихся узлов) необходимо производить регулярно. Это продлит жизнь вашему электроинструменту.
О сути проблемы
Пионеры эксплуатации первых УШМ, начавших поступать в СССР из Болгарской народной республики в 70-е годы ХХ века, охотно расскажут о своих встречах с болгаркой. «Хороша была машинка, всем хороша. Но только ломкая уж очень.» Да, это факт. Болгарка, полученная рабочим-сдельщиком, например – обрубщиком стального литья, работала в три смены при максимальных нагрузках и редко доживала до года. Причина выхода из строя, а то и аварийной поломки дефицитных шлифмашин, была одна общая – износ редуктора с разрушением шестерен. Ремонтники тех лет вспоминают: «Разберешь её, движок как новый, подшипнички хоть куда, щетки целенькие, а редуктору – конец…»
В инструкции по эксплуатации первых болгарок на чистом русском было сказано: «проводить регулярное техническое обслуживание, применяя рекомендованные материалы для смазки подшипников и зубчатой передачи, см. список».
Беда заключалась в том, что «рекомендованные материалы» были ещё бОльшим дефицитом, чем сама шлифмашина.
Когда требуется замена смазки
При интенсивном ежедневном использовании болгарки замена смазки в редукторе должна проводиться не реже одного раза в год. Часто пользователи не придерживаются определенных сроков профилактического обслуживания инструмента, и регламентные работы проводят после проявления посторонних звуков во время работы. Это совершенно не правильный метод ухода за редуктором.

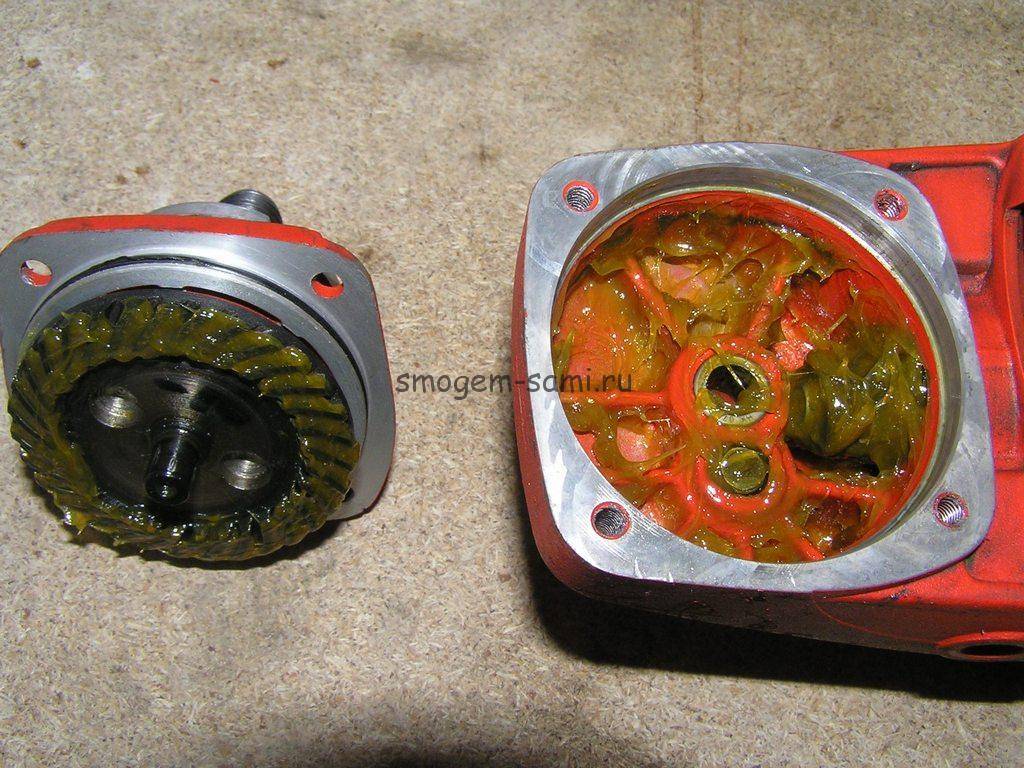

Профилактический осмотр редуктора начинают с отделения его кожуха от остальной части болгарки. Для этого достаточно открутить четыре крепежных винта.
На следующем фото видно, что смазка в корпусе присутствует, но собралась на одной стороне корпуса, и ее недостаточно.
Это происходит потому, что УШМ (углошлифовальная машинка) работает на высоких оборотах. Под воздействием центробежный силы частицы масла стремятся удалиться от оси вращения. При длительной работе поверхности шестеренок становятся совершенно сухими, и без смазки металл стирается. В данном случае достаточно смазать зубцы шестерней имеющимся составом, после этого закрыть редуктор и работать до следующей профилактики.
Часто в редукторе можно заметить крупицы масла, смешанного с пылью. Во время работы болгарка нагревается, и эти крупинки спекаются, твердые частицы препятствуют работе механизма. Такую смазку необходимо заменить.
Смазки отечественных производителей для подшипников и редукторов болгарок
С ростом цен на зарубежные смазочные материалы, особенно востребованными стали смазки отечественных производителей.
Российские изготовители смазочных материалов научились выпускать высококачественные смазки, подходящие к любым инструментам.
Разработаны смазочные материалы для редукторов шлифмашинок, перфораторов, дрелей.
Особой популярностью пользуется продукция Нанотех Металл Плак Электра. Выпускаемый ряд смазочных материалов данной фирмой позволяет подобрать нужную для каждого узла смазку
Смазка для подшипников УШМ
В конструкции углошлифовальной машинки устанавливается три подшипника. Два подшипника устанавливаются на роторе инструмента, один подшипник монтируется на валу ведомой косозубой шестерни большего диаметра.
В УШМ применяются подшипники, уже заполненные смазкой. Но от неправильной эксплуатации, перегрева инструмента смазка вытекает.
Как правильно подобрать смазку для подшипников болгарки?
Смазка для подшипников должна удовлетворять следующим требованиям:
- увеличивать скольжение;
- уменьшать трение между составными частями деталей;
- равномерно распределять тепло и выполнять роль охлаждающей жидкости;
- предотвращать возникновение коррозии;
- защищать от попадания внутрь загрязнений и пыли;
- работать в требуемом температурном диапазоне до +150С;
Условия работы подшипников электродвигателя отличаются от условий работы подшипника редуктора не только из-за температурных требований, но и из-за режимов работы, режимов нагрузок, частоты и скорости вращения.
Смазка для подшипников электродвигателя должна обладать защитными свойствами, препятствующими попадание грязи, пыли и влаги на детали подшипника.
На российском рынке представлен широкий круг зарубежных смазок, предназначенных для подшипников, работающих в разных условиях. Но их стоимость заставляет искать более дешевые, не уступающие по качеству, отечественные смазочные вещества.
Из отечественных смазок рекомендуем обратить внимание на смазки Циатим-221, ВНИИНП-246 (ГОСТ 18852-73), ВНИИНП-235. Хорошо зарекомендовали себя литиевые смазки. Хорошо зарекомендовали себя литиевые смазки
Хорошо зарекомендовали себя литиевые смазки.
Обладая высокими водоотталкивающими свойствами, они имеют широкий температурный диапазон. Роль загустителя в них выполняют органические и неорганические вещества. Для закрытых подшипников лучше всего использовать смазки ЦИАТИМ-203, ВНИИНП-242.
Из пигментных смазок для подшипников электродвигателя распространение получили синяя смазка ВНИИМП-246 и темно-фиолетовая мазь ВНИИНП-235. Первая смазка из-за высокой цены менее распространена, чем вторая.
На сегодняшнем российском рынке отечественные производители смазочных материалов представлены в широкой линейке продуктов.
Смазка для редуктора УШМ
Смазка для редуктора болгарки отличается от смазки для подшипников главной особенностью — повышенной адгезией. Она должна прочно держаться на зубцах редуктора при большом его вращении.
Вообще процесс смазки редуктора в углошлифовальных машинках происходит за счет мелкого разбрызгивания смазывающего вещества и его взвесей. Редуктор работает как бы в масляном тумане. Поэтому требования к смазке для редукторов несколько отличаются.
Кроме повышенной адгезии, смазка для редукторов должна обладать высокой термостойкостью и не расплавляться при повышенных температурах.
Смазка для редуктора болгарки своими руками
А можно ли составить смазку для редуктора углошлифовальной машинки своими руками
И на этот вопрос есть утвердительный ответ.
Поскольку основные технические характеристики смазочных материалов для редукторов УШМ представлены выше, то они могут быть взяты за основу составления смазки нужных характеристик своими руками.
Основу самодельной смазки для редукторов должна составлять смазка, обладающая высокой адгезией. Она должна крепко держаться на соприкасающихся деталях.
Повышенной адгезией обладает смазка для ШРУСов. ШРУС — это шарнир в переднеприводном автомобиле, работающий в условиях повышенной загрязненности, ударных нагрузок, температурных колебаний и влажности.
Взяв за основу смазку для ШРУСов, необходимо добавить жидкую смазку(МС-20) для придания массе нужной консистенции. Масло МС-20 надо подавать по каплям, тщательно вымешивая массу при помощи самодельного миксера.
Хорошие результаты дает смесь смесь смазки Циатим-221 и ТАД-17, где основу составляет Циатим.
Особенности конструкции угловой шлифовальной машины Bosch
Особенность конструкции болгарки Bosch представлена в применении в редукторе в качестве опорного подшипника ведомой косозубой шестерни игловатого подшипника.В перфораторах Bosch ведомая шестерня на валу шпинделя крепится прессованием.
В болгарках Bosch малой мощности, в каких в редукторах ставятся прямозубые шестерни, предусмотрена установка регулировочных прокладок. Такая конструкция позволяет восстанавливать работоспособность контакта шестеренок, понижая толщину прокладки. Косозубые шестерни при больших оборотах инструмента изнашиваются существенно меньше прямозубых.
Среда работы болгарок в большинстве случаев представляет собой запыленное место. Пыль представляет основную опасность, приводящую к выходу из строя электроинструмента, влюбчивая и болгарки.
Как снять подшипники с ротора болгарки Bosch
Для демонтажа подшипников с ротора поз.803 болгарки Bosch рекомендуется использовать съемники.
Подшипник поз.15 около коллектора снимается просто, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что нужно выполнить ряд предварительных операций.
Подшипник поз.15 закрыт мягеньким резиновым гнездом. Подобная резиновая защита поз.33 закрывает и подшипник поз.14.
Для демонтажа подшипника поз.14 нужно открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно просто демонтировать подшипник с вала ротора.
А если нет съемника? На выручку придут тиски, две железные полосы и молоток с наставкой из мягенького металла.
Разборка болгарки Bosch
Ремонт статора
Ремонт углошлифовальной машины bosch содержит в себе и восстановление статора. Главным признаком выхода из строя статора является самопроизвольное повышение оборотов работающей болгарки, которые нереально уменьшить регулировками.Пригоревшая обмотка статора меняет цвет, становится темнее. Сердечник статора от высочайшей температуры также темнеет.
Статор перематывать проще, хотя и тут нужно соблюдать определенные правила и последовательность.
Если вы сняли крышку корпуса статора, пристально осмотрите состояние угольных щеток и ламелей коллектора ротора.
Длина угольных щеток не должна быть наименее восемь мм. Кстати, в болгарках Bosch используются угольные щетки с выстрелом, устройством, останавливающем работу болгарки при малой длине угольной щетки.
Ламели коллектора не обязаны иметь следов нагара либо износа. Нагар просто удаляется с помощью ваты, смоченной в спирте.
