Споттер своими руками

Самодельный споттер или заводской: что лучше?

У многих мастеров может возникнуть резонный вопрос: «А зачем собирать самодельный споттер, если его можно купить в магазине?». Логично. Но не все так просто.

Заводские споттеры стоят очень дорого. Это узкоспециализированное оборудование, поэтому его не производят в тех же масштабах, что инверторы или полуавтоматы. Покупка заводского споттера нецелесообразна, если вы гаражный мастер и будете использовать аппарат пару раз в год. В таких случаях лучше собрать споттер самому из подручных деталей.

Самодельный споттер будет надежным и ремонтопригодным. Вы будете точно знать, из каких компонентов он сделан и сколько они стоят. Поэтому можно заранее просчитать ремонт такого аппарата и не беспокоиться, что придется идти в дорогостоящий сервис.

Тем не менее, сборка споттера своими руками не всегда оправдана. К примеру, на СТО лучше все-таки использовать профессиональный аппарат заводского производства. Он даст вам намного больше возможностей и позволит исправить даже самые серьезные кузовные дефекты. Вы должны понимать, что самодельный споттер — это маломощное устройство. Оно подойдет только для скромного ремонта.

Также учитывайте, что для сборки споттера нужны определенные навыки. В этой статье мы прилагаем очень простую инструкцию, где нет сложных электросхем и не нужно заморачиваться. Но вы должны понимать, что даже такой простой аппарат нужно собирать, обладая навками и знаниями. А еще лучше опытом. Иначе вы получите не помощника, а потенциально опасное устройство.

Резумируя: самодельный споттер — это отличный вариант для гаража или дачи. Он неприхотлив, стоит недорого, легко ремонтируется. Но на СТО лучше применять профессиональные споттеры заводского производства

Их функционал намного больше, что важно при выполнении профессионального ремонта кузова

Какую посуду может видеть индукционная плита

Для индукционных плит подходит посуда, соответствующая следующим требованиям:

• эффективное потребление энергии от вихревого поля. Данный параметр определяется прежде всего материалом. Не все материалы совместимы с индукционными плитами. Оптимальным вариантом является сталь;
• слишком плотное прилегание дна к рабочей поверхности.

Рекомендуется использовать емкости из нержавеющей стали. Также подходят чугунные варианты и прочие магнитные сплавы. Помимо материала изготовления следует учитывать такие характеристики посуды:

• толщина дна. Желательно использовать емкости с днищем толщиной от 3 мм;
• минимальный диаметр емкости 12 см;
• ровная и гладкая внешняя сторона днища. Если дно отшлифовано некачественно, снижается эффективность работы варочной поверхности.

Инопуллер (обратный молоток) для самодельного споттера

Если вы разберетесь, как сделать споттер, то изготовить для него своими руками обратный молоток не составит для вас больших проблем. Не бойтесь потерять время на работу над таким устройством, потому что заводские модели инопуллеров стоят достаточно дорого.

В качестве основы для изготовления такого приспособления можно взять монтажный пистолет. От него отрезается та часть, в которую вставляется баллон с монтажной пеной или герметиком. На освободившуюся после этого крышку необходимо приварить три прутка диаметром 6–10 мм, которые будут выступать в качестве стоек. На свободные концы стоек приваривается кольцо, выполненное из прутка с таким же сечением. Диаметр кольца, которое после монтажа необходимо обмотать несколькими слоями изоляционной ленты, что исключит его приваривание к выравниваемой поверхности, должен составлять примерно 100 мм.

У штока монтажного пистолета также необходимо обрезать его изогнутую часть и упор. Вместо отрезанного упора приваривается крепление, к которому будет подсоединяться кабель, идущий от стоппера. В качестве такого крепления можно использовать болт с резьбой М10 и две гайки. Обрезанную часть штока необходимо заточить, придав ему конусную форму с диаметром концевой части 3 мм. Чтобы изготовить такое нехитрое приспособление, вам потребуется около часа (или меньше, если вы предварительно ознакомитесь с видео данного процесса).

Инопуллер для споттера из монтажного пистолета

Кроме самого споттера, для работы вам понадобятся специальные шайбы. Они привариваются с помощью этого аппарата к выправляемой поверхности по технологии точечной сварки. Изготовить такие шайбы и другие приспособления для работы также можно своими руками.

Это интересно: Как сделать тиски для верстака своими руками

Как пользоваться устройством?

Для максимально четкого и быстрого проведения кузовных работ автомобилей следует придерживаться определенного порядка и технологии процесса, а также учитывать некоторые нюансы:

• Поверхность, подвергшаяся деформации, изначально зачищается от любого типа покрытия (лак, краска, ржавчина). Эта работа очень важна, так как от уровня качества соединения металлов зависит результат всего процесса.
• К поверхности, предназначенной для корректировки, присоединяется контакт заземления.
• На очищенную поверхность поврежденной области приваривается крепеж, посредством которого будет осуществлено подсоединение споттера.
• Далее, осуществляется захват пистолетом устройства, после чего вмятина вытягивается. Для выравнивания поверхности прибегают к использованию молотка, гидроцилиндров, стапелей и прочих инструментов. Беря в учет показатель толщины металла, следует определить, при помощи какого приспособления оптимально производить рихтовку машины, чтобы не нанести кузову урон. К примеру, обратный молоток не используется с алюминием, а оцинкованный кузов под силу не любому споттеру.
• При окончании рихтовки кузова привариваемая деталь скручивается, а место контакта защищается машинкой для шлифовки.

Ключевые функции и технические характеристики споттера

Самодельный или заводской споттер, имеющий промышленное назначение, обладает рядом таких важных функций:

• соединение деталей посредством сварки ремонтных шайб с использованием споттера;
• сварка точечным методом с применением металлического электрода, которая вытягивает металл панели;
• возможность прогревать металлические детали углеродным электродом и затем их охлаждать. Благодаря такой функции сварочного аппарата можно выполнять осадку металлов;
• особенности конструкции споттера делают его очень простым и удобным в плане эксплуатации;
• наличие двух сварочных режимов в споттере. Первый режим постоянного включения с применением углеродного электрода, а второй – с кратковременным включением, который регулируется по времени. Он используется с применением металлического электрода и часто используется для приварки шайб;
• наличие в споттере принудительной системы охлаждения и термостата для отключения сварочного аппарата при перегреве и автоматического его включения при нужной температуре для сварки.

Основные технические характеристики устройства:

• 220 вольт – требуемое напряжение питающей сети для нормальной работы споттера;
• 56-60 Гц – требуемая частота сети переменного тока;
• 10 кВт – максимально допустимая мощность;
• 1300 А – максимально возможный рабочий ток;
• около 8-9 В – напряжение для вторичной обмотки аппарата для сварки;
• 0-1,2 секунд – предел установки времени;
• два рабочих сварочных режима – таймер при точной сварке и непрерывный режим при обычной сварке и темперировании;
• 15 процентов – производительность при точечной сварке деталей из металла с учетом максимальной выходной мощности;
• 75 процентов – производительность при угольном варе с учетом максимальной выходной мощности;
• от 100 кг и больше – тяговое условие для иглы;
• 100 кг и выше – тяговое условие для шайбы;
• 380 на 290 на 840 мм – длина, ширина и высота изделия;
• 32 кг – вес конструкции.

Сварочный аппарат на основе инвертора

Наиболее распространенным является самодельный споттер из сварочного аппарата, хотя его также можно собрать и не из сварки. Споттер — это ответвление контактной сварки. Но в нем нет клещей, поэтому устройство считается аналогом обычной электродуговой сварки, где ток проходит сквозь металл. Один контакт присоединяется к кузову, а второй — это шток и насадка.

Контактная сварка своими руками из инвертора имеет две главные составляющие:

• Сварочный инвертор,
• Тиристорное реле.

Самостоятельная сборка проводится с помощью таких деталей:

• Тиристор номиналом 200 В.
• Понижающий трансформатор 122 В для управления реле посредством выключателя.
• Реле мощностью 30 А.
• Диодный мост.
• Контактная группа на 220 В.
• Выключатель реле.

Через диодный мост трансформатор подключается к сети, и в то же время подключен тиристор электрореле. Трансформатор подает питание на управляющую ветку тиристорной цепи.

Сборка устройства

Инверторные сварочные аппараты являются хорошим вариантом для сборки споттера. Главное — сконфигурировать аппарат так, чтобы прибор с постоянным током выдавал не менее 1500 Ампер.

Сборка осуществляется поэтапно:

• Снять с прибора вторичную обмотку, чаще всего их две.
• Установить необходимое количество витков на 1 В. Для этого можно обернуть первичку медной проволокой и измерить вольтаж. Полученную цифру разделяют на количество витков проволоки. Результат и есть нужное количество витков.
• При намного меньшем сечении шина разделяется на несколько частей и скрепляется специальной изолентой с наличием материи. Количество разделов вычисляется из первичного показателя. С показателем 40 мм2 шину разделяют на четыре части.
• Необходимы две шины с обмоткой и изолентой. Изолировать нужно последовательно.
• Полученные шины наматывают на трансформатор. Для этого может понадобиться молоток и помощь второго человека.

При достижении необходимой мощности тока прибор считается готовым.

Подготовка трансформатора

Такое устройство, как споттер, предполагает перемотку трансформатора. Процесс является трудоемким и считается самым сложным. На обмотку нужно много времени, но без этого не обойтись. Обмотка может быть разных типов. Изоляция мотков может быть из лакоткани либо из трансформаторной бумаги.

Трансформатор, который будет обеспечивать формирование тока, сложно найти, но можно изготовить. Для этого понадобится магнитопровод, который будет основой, с сечением не меньше 400 мм2. Размер рассчитывается с учетом размещения обмотки.

Различают три типа размещения обмотки:

• Ш-образное,
• О-образное,
• Тороидальное.

Магнитопроводы могут быть пластинчатыми и ленточными. Выбор индивидуальный. Для Ш-образного типа первичная обмотка состоит из 200 витков, и для нее понадобится провод сечением 2.5 мм2. Вторичная обмотка насчитывает 7 витков, для чего понадобится провод с сечением 50 мм2 или шина необходимого сечения с изоляцией.

Длину концов вторичного провода рассчитывают для подключения к выходным клеммам, а первичного — к электроцепи прибора. Трансформатор пропитывается шеллаком.

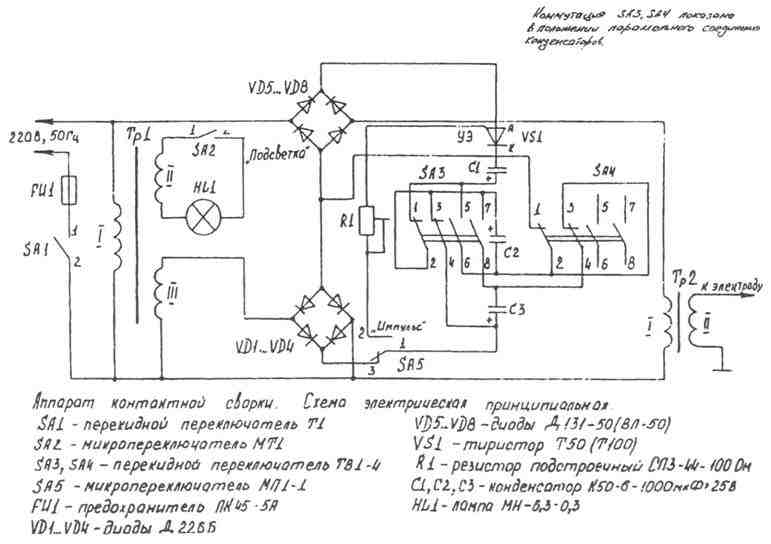

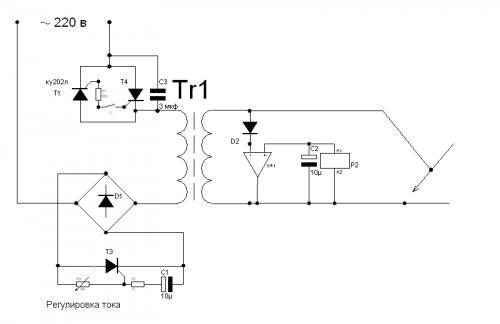

В чертеже электросхемы имеется питающий трансформатор, напряжение вторичной обмотки в котором — 12 В. Подойдет также любой другой трансформатор, удовлетворяющий параметрам. Для контроля напряжения на устройстве его можно оснастить дополнительной обмоткой.

Тиристор должен соответствовать параметру: обратное напряжение не меньше 220 В, а прямой импульсный ток — не меньше 50 А. Диоды подбираются по таким же параметрам. Используется резистор с номиналом 100 Ом и конденсатор 25 В 1000 мкФ.

Последовательность работы самодельного споттера:

• Включение кнопки и разрядка конденсатора, кратковременное включение резистора и тиристора.
• Подача переменного напряжения на первичную обмотку трансформатора через диоды.
• Сваривание деталей и электрода.
• Разрядка конденсатора, закрытие тиристора и обесточивание силового трансформатора.
• Работа завершена, продолжается зарядка конденсатора от трансформатора для дальнейшей работы.

Важно помнить, что тиристор и диоды могут быть заменены симисторами. Самодельное устройство должно быть точно сконструировано для слаженной и корректной работы независимо от габарита и вложенных финансов

Принцип работы споттера

Пуллер для производства кузовных работ при помощи споттера представляет собой прибор, применяемый для быстрой вытяжки. С помощью него можно качественно и в короткий срок выровнять кузов автомобили и другие деформированные поверхности.

Вытяжной прибор выправляет небольшую площадь металлической поверхности, при этом окружающая вмятину площадь детали остается на своем месте. Если жало споттера просто приварить к деформированному участку, то вверх поднимется и соседнее пространство вместе с ямкой, образуя на кузове вздутие. Пуллер же удерживает окружающую поверхность, вытягивая лишь ту точку, к которой он прикреплен.

Корпус самодельного споттера и остальные комплектующие

Даже если вы изготавливаете споттер своими руками, вам необходимо позаботиться о корпусе для него. Прежде всего, требуется изготовить основание для вашего оборудования, для чего можно использовать плиту из диэлектрического материала

Важно сделать размеры готового основания такими, чтобы на нем смогли разместиться все комплектующие споттера, и был обеспечен удобный доступ к местам, в которых будет выполняться монтаж. Для этого можно предварительно подготовить чертеж, в масштабе начертив все конструктивные элементы устройства

Чтобы защитить все внутренние элементы вашего самодельного споттера и придать ему эстетичный внешний вид, удобно воспользоваться корпусом от старой микроволновой печи или сварочного аппарата. Если вы планируете часто переносить свой споттер, то необходимо равномерно распределить вес его внутренних составляющих и предусмотреть надежные крепления для ремня или переносной ручки. Кроме того, на нижней части основания устройства можно смонтировать небольшие колеса, которые также сделают аппарат более мобильным.

Вариант исполнения корпуса самодельного споттера

После того как вы изготовите споттер своими руками, необходимо оснастить его дополнительными комплектующими, к которым относятся:

• пистолет, который является рабочим органом аппарата;
• два сварочных кабеля;
• инопуллер, который также называют обратным молотком.

Выбирая сварочные кабели, очень важно правильно подобрать их сечение. Для этого можно произвести несложный расчет: на 10 А максимально допустимого тока, который выдает споттер, должно приходиться 1 мм2 сечения кабеля

Для массы следует использовать кабель, длина которого не превышает 1,5 м, для рабочего – не более 2,5 м. Если пренебречь этими требованиями и использовать кабели большей длины, то это приведет к значительным потерям силы сварочного тока, что негативно отразится на качестве выполнения сварочных работ.

На концах кабелей необходимо надежно закрепить соединительные элементы. Это могут быть клеммы для резьбовых соединений или устройства, обеспечивающие быстрое соединение с соответствующими клеммами на самом аппарате и его рабочем органе – пистолете. На обратной стороне кабеля для массы можно установить быстрозажимной элемент (крокодил) или оснастить его клеммой для резьбового крепления.

Корпус самодельного споттера и остальные комплектующие

Коли уж решено делать споттер своими руками, то стоит позаботиться о надежном и прочном корпусе. Для несущего днища лучше взять массивную панель из не электропроводного материала, такого, например, как гетинакс. Размеры основы должны позволять разместить все основные узлы и детали, надежно их закрепить и в то же время оставить достаточно свободного места для охлаждения элементов. Лучше сначала прикинуть расположение элементов конструкции на эскизе, чем потом по три раза заново сверлить отверстия и перекручивать болты.

Корпус для споттера своими руками

Для защиты элементов конструкции от механических повреждений и загрязнений можно подобрать подходящий по размеру корпус от старой микроволновки, другого бытового устройства или от пришедшего в негодность сварочного аппарата. Последний будет иметь то преимущество, что у него уже есть разъемы для кабелей, переключатели и регуляторы на передней панели.

Для завершения комплектации споттера, сделанного своими руками, потребуется подобрать готовые или сделать самому:

• Сварочный пистолет.
• Кабели для массы и для электрода.
• инопуллер, или обратный молоток.

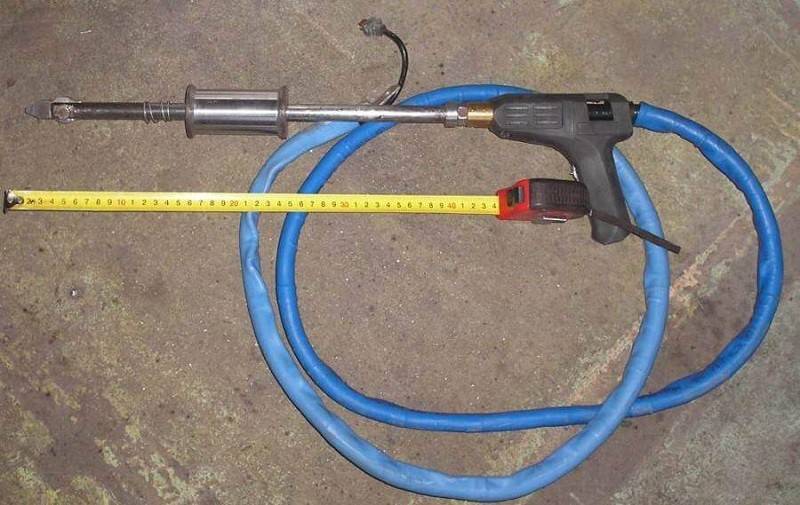

Споттер из сварочного пистолета

Чтобы не ошибиться с сечением кабеля, можно использовать мнемоническую формулу: на каждые 10 ампер пикового тока, выдаваемого прибором в рабочую цепь, понадобится 1 мм кв. сечения. Для уменьшения потерь тока и снижения эффективности устройства и качества сварки электродный кабель не стоит делать длиннее 2, 5, а массовый — длиннее у 1,5 м. Кабели также нужно оснастить надежными разъемами, под резьбовое крепление или быстросъемными. Массовый кабель можно снабдить мощным «крокодилом» для присоединения к корпусу автомобиля.

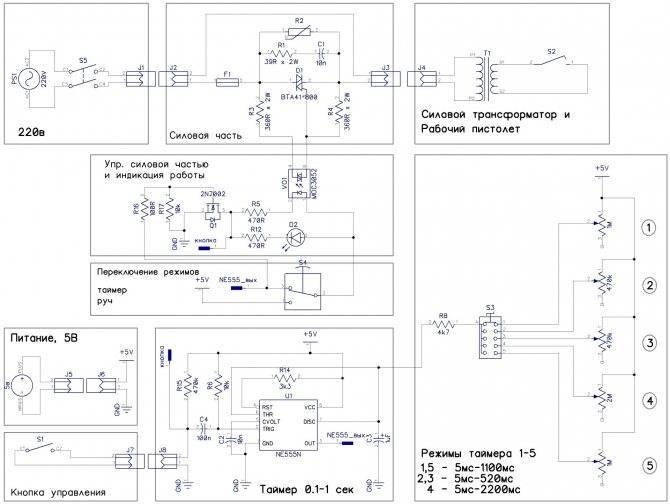

Схема управления

Для управления сварочным процессом используются короткие импульсы, формируемые в специальной электронной схеме. При изготовлении споттера на основе старого агрегата также необходимо предусмотреть блок управления, позволяющий коммутировать значительный по величине выходной ток.

Для решения этой задачи сформированные вручную импульсы подаются на первичную обмотку ТТ (простейшая управляющая схема изображена на рисунке ниже).

Простая схема коммутации

К недостаткам такого управления следует отнести:

• Посредством приведённой на рисунке кнопки коммутируется сетевое напряжение, что крайне опасно;
• При размыкании механических контактов происходит сильное искрообразование;
• Даже если заменить включатель сети тяговым реле от стартера, управляемым кнопочным механизмом, то такая схема, несмотря на усовершенствование, всё равно будет недоработанной.

Обратите внимание! Для реализации тягового принципа допускается использование комбинации «мощный пускатель плюс автомобильное реле» (причем последнее может быть любой марки). При выборе этого сочетания реле срабатывает при подаче напряжения 12 Вольт, а его переключение вызывает срабатывание силового контактора. Однако и данный вариант управления не лишён недостатков, поскольку в этом случае не удаётся точно задавить интервал воздействия (ширину импульса)

Однако и данный вариант управления не лишён недостатков, поскольку в этом случае не удаётся точно задавить интервал воздействия (ширину импульса)

При выборе этого сочетания реле срабатывает при подаче напряжения 12 Вольт, а его переключение вызывает срабатывание силового контактора. Однако и данный вариант управления не лишён недостатков, поскольку в этом случае не удаётся точно задавить интервал воздействия (ширину импульса).

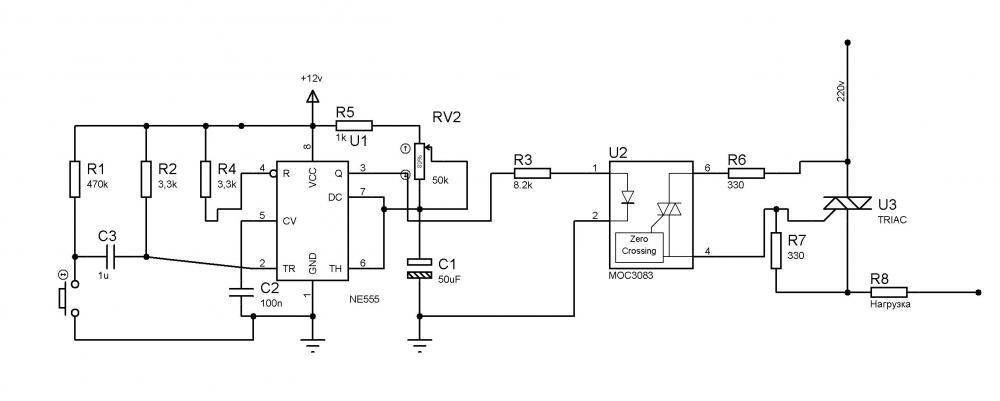

Для тех, кто владеет азами электроники и умеет обращаться с паяльником, подойдёт более сложная в исполнении, но зато надёжная в эксплуатации электронная схема управления (смотрите фото ниже).

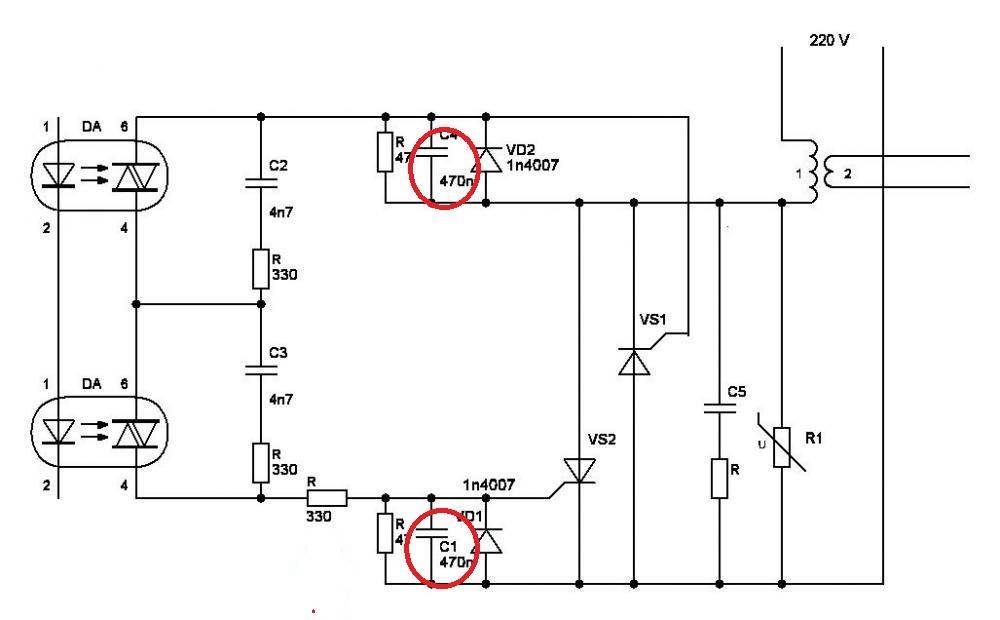

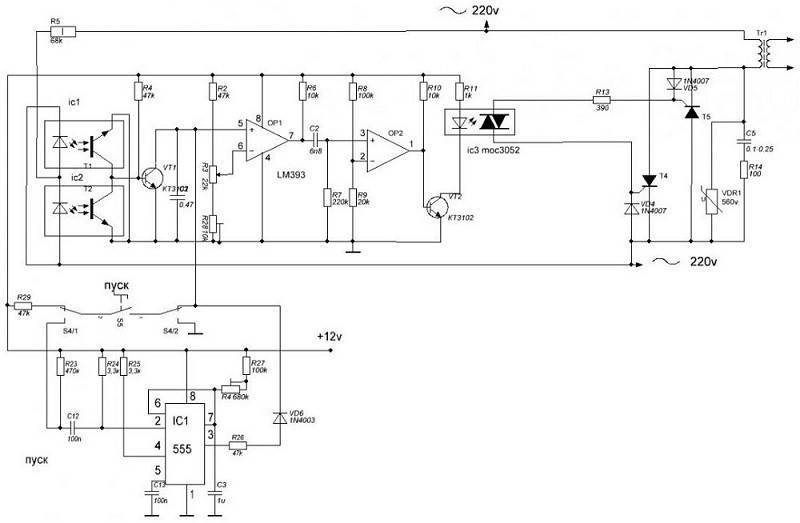

Тиристорная управляющая схема

Здесь на входную обмотку ТТ рабочие импульсы поступают с электронного прибора – тиристора, открываемого при воздействии напряжением на его управляющий электрод. Включённый в его цепь конденсатор (С1) при разомкнутом кнопочном контакте заряжается через элементы V1-V4 диодного моста. При нажатии кнопки емкость разряжается через резистор R1 и непосредственно через цепь управляющего электрода тиристора, что приводит к его включению.

Находиться во включённом состоянии электронный прибор будет до тех пор, пока конденсатор полностью не разрядится (этот интервал можно подстроить переменным резистором R1). Для последующей операции запуска кнопку нужно сначала отпустить, а затем опять нажать (её выдержкой и определяется сварочный интервал).

Трансформатор T1 может быть любого типа (с напряжением на вторичной обмотке 12 Вольт). Параметры тиристора должны удовлетворять условиям эксплуатации, то есть допускать его работу при напряжениях до 400 Вольт и токах не менее 50 Ампер. Для этих целей вполне подойдёт электронное изделие марки Т132-50.

В заключительной части обзора напомним, что сварочное оборудование типа «споттер» чаще всего востребовано при кузовном ремонте и подобных ему работах с листовым металлом. В связи с этим при выборе выходной мощности самодельного агрегата обязателен учёт толщины листового материала, с которым преимущественно предстоит работать.

Особенности рихтовки

Рассмотрим, что такое споттер для рихтовки и как им пользоваться. Принцип устранения повреждений одинаков для вмятин не зависимо от их величины:

1. Очистка и подготовка мест ремонта.
2. Установка клеммы «земля».
3. Фиксация наконечника электрода оснастки, либо расходной шайбы на вмятине.
4. Вытягивание металла с помощью рычажных систем, пуллера, ударов обратного молотка, а также другими способами
5. Последующая отделка.

Для небольших вмятин достаточно рычажного пуллера

Вмятины, занимающие большую площадь, имеющие сложную форму рихтуют с помощью обратного молотка.

Устранение серьезных повреждений, например глубоких продольных вмятин, требует применения дополнительных расходных изделий.

Модель с лучевым магнитопроводом

Сделать споттер своими руками (чертежи показаны ниже) с лучевым магнитопроводом довольно просто. Взять данную деталь можно даже из микроволновки. При этом трансформатор придется подбирать отдельно. Некоторые отдают предпочтение именно понижающим аналогом. Полоса пропускания в данном случае будет находиться на уровне 30 мк. Для того чтобы решить проблему с инвертацией тока, используют специальные преобразователи. Чтобы сделать споттер своими руками, на плату устанавливаются резисторные элементы открытого типа. Нагрузку они смогут выдержать на уровне 4 А. На финальном этапе закрепляется кабель к блоку питания, фиксируется держатель для подсоединения электродов.

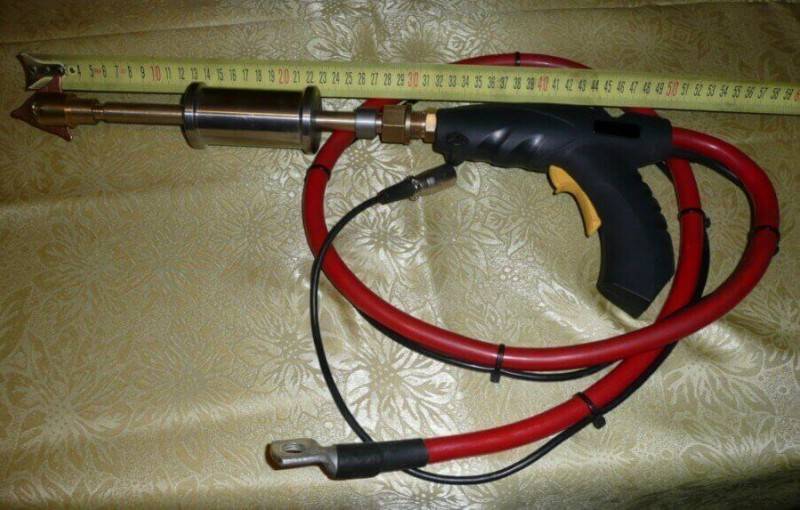

Рабочий пистолет

Если вы планируете регулярно использовать споттер, то лучшим решением будет приобретение заводского пистолета. Это обуславливается тем, что пистолет является главным рабочим элементом, и будет постоянно подвергаться воздействию высоких токов, а при неисправности может причинить вред человеку, использующему его. Но если применение будет ограниченно частными случаями, вполне возможно изготовить его собственноручно.

Для основы можно взять стандартный клеевой пистолет или манипулятор со старого сварочного аппарата. Нужно изготовить изолированную рукоятку для манипулятора, для этой цели отлично подойдет текстолит, из которого нужно вырезать две симметричные прямоугольные части.

В ручке необходимо установить кронштейн для крепления электрода от рабочего кабеля. Также при желании можно оснастить ручку лампочками, которые будут сигнализировать о наличии напряжения.

Для создания кронштейна идеально подойдет медный пруток. С ним будет соединен электрод от рабочего кабеля, лучше чтобы данный электрод можно было вынимать из устройства, не прибегая к разбору рукоятки.

Споттер, его применение и конструкция

Такой инструмент используется для выравнивания вмятин автомобиля тогда, когда ремонт извне невозможен. Им можно нагреть часть металла, и при этом повреждения кузова будут незначительными.

В частности, он используется в таких целях:

• рихтовка кузова;
• выравнивание поверхности кузова без потребности его разборки.

Колоссальная и незаменимая польза от этого аппарата заключается в его использовании для выравнивания кузовных частей, когда доступ к определённым деталям ограничен из-за специфического строения автомобиля. При рихтовке повреждённых частей кузова специальный крепёж устройства приваривается к деформированной поверхности, а затем вытягивает её наружу. Также следует отметить, что споттер способен при работе нагревать металл, и это способствует быстрому выравниванию, получению жёсткости и нужной формы.

Работа такой конструкции заключается в точечном вытягивании повреждённой детали по принципу действия молотка.

Выглядит это следующим образом:

• обратный молоток аппарата закрепляется на кузове с помощью сварочного импульса;
• ручник устройства необходимо протянуть по направляющей к себе, при этом опорная шайба остаётся на месте.

Самый простой споттер имеет 2 режима:

• временный, когда на поверхности закрепляется кольцо;
• сварочный — применяется лёгкая сварка электрода с поверхностью, когда аппарат крепится к автомобилю.

Особенность оборудования

Споттер представляет собой приспособление, которое изменило все существующее ранее представления о принципе устранения вмятин. Его применение способствует тому, что дефекты устраняются с внешней стороны поверхности транспортного средства.

Конструкция устройства может иметь несколько разных насадок, а также режимов эксплуатации. Ее рабочими элементами можно назвать:

1. Корпус.
2. Обратный молоток.
3. Крючок.
4. Электроды.
5. Присоска.
6. Адаптеры.

Основой споттера является инверторный сварочный аппарат, как микроволновка, который способен выдавать два вида тока:

• постоянный;
• переменный.

По типу перемещения оборудование может быть двух видов:

• компактные — обладают небольшими размерами, что дает возможность переносить их в руках посредством использования удобной ручки. Эти аппараты можно отнести к непрофессиональным;
• переносные — это профессиональное оборудование, для перемещения которого используется специальная подставка с колесиками.

На передней части корпуса находится панель, которая применяется для настройки и регулировки рабочего процесса. Независимо от модели споттера мастер имеет возможность выставить необходимый уровень мощности и силы тока устройства. Для этого на панели расположен тумблер с указанными на нем возможными режимами работы.

Процесс сварки осуществляется в результате замыкания электрической цепи. При этом мастер фиксирует массу на поверхности кузова транспортного средства. Кроме того, предварительно необходимо снять аккумуляторную батарею с машины.

Выбор насадки, которая вставляется на конце пистолета, зависит от типа проводимой операции. В результате подачи тока происходит нагревание рабочей поверхности, а через некоторое время и ее расплавление. Эта область небольшая по площади, но достаточная для того, чтобы иметь возможность исправить существующий дефект. При этом не происходит перегревание поверхности.
