Сталь 14Х17Н2: характеристики, ГОСТ, аналоги, применение

Стоимость 14х17н2

На стоимость влияют не только наличие легируемых элементов, основная стоимость складывается из затрат на производство, его сложности, оборудования и дополнительных расходных материалов. Выплавке этой марки усложняется:

Повышенным расходом кислорода, т. е. энергоносителя (чтобы большое количество элементов усвоилось с высоким процентным содержанием, расплав подвергают повышенному окислению, при котором содержание углерода снижено до 0,03-0,04 %);
Из-за высокого содержания 3 элементов снижается коэффициент усвоения, что приводит к перерасходу сырья;
Ni — дорогой материал, который поставляется в листах (что само по себе является полуфабрикатом);
Применяется процедура вакуумирования, для удаления вредных газообразных элементов (О, N, Н), так как они в последствии увеличивают хрупкость, образуют флокены и вызывают ускоренное старение стали;
Увеличение времени на охлаждение слитков, чтобы получить нужную структуру.

При дальнейшей термомеханической обработке 14х17н2 должна получить окончательные свойства. Но это также увеличивает затраты, которые неизбежно влекут повышение стоимости.

Изделия проходят окончательную обработку закалка — охлаждение в масле, что требует расхода дорогостоящего вещества;
При подгоне по размерах лишний слой снимается, что увеличивает расходы материала;
Для обработки твердой стали используются режущие инструменты повышенной прочности.

Но затраты на марку 14х17н2 оправданны ее высокими технологичными свойствами.

Источник статьи: http://prompriem.ru/stati/stal-14x17n2.html

Термическая обработка стали 17Г1С

Термическая обработка решает сразу несколько проблем. Так, с ее помощью можно избежать введения в состав стали дополнительных химических элементов (технологически сложный и дорогостоящий процесс). Она не занимает много времени и не требует использования особого оборудования. Очень часто сталь подвергают термической обработке перед ее использованием в несущих конструкциях.

Закалка. С ее помощью металлу можно придать нетипичные характеристики и свойства.

Отпуск. Помогает сплаву избавиться от существенного недостатка – внутреннего напряжения. После отпуска материал приобретает удивительную прочность и твердость, повышается его эксплуатационный срок.

Отжиг. С его помощью стали придают равномерную структуру. Отжиг используется и для снижения пластичности металла.

Марка стали 17Г1С применяется для создания сварных конструкций, эксплуатируемых в сложных условиях. Она сохраняет свои характеристики при высоком давлении, а также при температуре в пределах -40/+475 градусов. Материал принадлежит к конструкционному низколегированному типу, он характеризуется простотой проведения сварочных работ и высоким качеством шва. К прокатным элементам относятся трубы, листы, полосы, уголки, швеллеры, круги и т.д.

Область использования охватывает создание трубопроводов для использования в нефтяной промышленности, теплосетями, на АЭС.

Аналоги стали 14Х17Н2

В качестве альтернативного варианта рекомендуется обратить внимание на зарубежные варианты. Например, на аналог AISI 431 американского производства

Состав этого сплава отличается лишь наличием 0,8% марганца (Mn)

Что касается опций, то они выглядят следующим образом: При 5-ти часовом погружении в дистиллированную жидкость с Т = 300 °С начинает образовываться коррозия размером в 0,08 мм. Такой же эффект появляется по истечении одного года хранения в ненадлежащих условиях. Если плоскость подвергнуть воздействию Т = 100 °С, то его модуль упругости будет составлять 1,97 МПа, плотность составит 7750кг/м3, а коэффициент расширения – 9,81 °С

Состав этого сплава отличается лишь наличием 0,8% марганца (Mn). Что касается опций, то они выглядят следующим образом: При 5-ти часовом погружении в дистиллированную жидкость с Т = 300 °С начинает образовываться коррозия размером в 0,08 мм. Такой же эффект появляется по истечении одного года хранения в ненадлежащих условиях. Если плоскость подвергнуть воздействию Т = 100 °С, то его модуль упругости будет составлять 1,97 МПа, плотность составит 7750кг/м3, а коэффициент расширения – 9,81 °С.

AISI 431

Но такой заменитель имеет ряд недостатков:

ограниченная свариваемость; повышение хрупкости при отпуске; перед сварными работами изделие важно разогреть до 300 °С; после сварки объект нужно подвергнуть тепловому воздействию. Однако эта модель полностью заслуживает интереса покупателей. Однако эта модель полностью заслуживает интереса покупателей

Однако эта модель полностью заслуживает интереса покупателей.

Характеристики материала

Применение металлопроката можно встретить в следующих случаях:

Создание рабочих и направляющих лопаток для турбин. На такие предметы ложится серьёзная ответственность, и от их сорта будет завесить стабильная работа всего агрегата. Лопасти подвергаются быстрым оборотам, а внешние факторы в виде газа или горячего пара создают дополнительную нагрузку. Ещё, в спокойном состоянии, на поверхности может скапливаться конденсат, который начнёт разрушать обычный металл.
Изготовление крепежей. Сюда входят болты, гайки, штифты, шпильки и другие. Эти компоненты также играют ключевую роль, и от их прочности будет зависеть надёжность и безопасность всей конструкций.
Производство втулок. Эти составляющие встречаются в подвеске автомобилей, поэтому они должны выдержать не только силовое давление, но и отлично отталкивать воду после дождя, переносить повышенную температуру в летнее время и низкую в зимнее, служить без деформации. Также втулки разрешено устанавливать и в другие механизированные приборы.
Выпуск валов. Подобные запчасти передают крутящий момент от одного звена механизма к другому. Тут тоже имеются негативные факторы в виде силы трения, давления, температуры и другого.

Шпилька М16 14Х17Н2

Такие предметы допускается использовать в различных сферах, и, от части, их можно отнести к универсальному типу. Даже долю медицинских приборов и инструментов делают из этого проката. Что касается свойств, то у 14Х17Н2 характеристики выглядят следующим образом:

нержавеющая поверхность;
способность работать при Т = до +400 °C;
устойчивость к статическим и динамическим влияниям;
малый уровень деформации.

Трудно найти сплав, который смог бы соответствовать аналогичным параметрам. Поэтому он и цениться на всех производственных предприятиях.

Полированная нержавеющая сталь

Данный вид нержавейки представляет собой материал с абсолютно гладкой поверхностью и высоким отражающим эффектом. Технологический процесс ее производства отличается от остальных видов нержавейки способом обработки поверхности. Она проводится на специальном оборудовании с использованием контрольно-измерительных приборов.

Этапы шлифовки листового проката.

Обработка абразивными материалами с помощью специальной ленты.
Шлифование мелкозернистыми шкурками или щетками.
Финишная отделка шлифовальными кругами до зеркального состояния.

Сферы применения полированного нержавеющего металлопроката:

Трубы со шлифованной поверхностью используются для транспортировки нефти, газа, жидких пищевых продуктов и спирта.
Полированный металлопрокат востребован у дизайнеров. Он позволяет создавать креативные архитектурные проекты.
Материал широко используется для изготовления бытовой техники, медицинского оборудования и инструмента, приборов для пищевой промышленности.

Полированные легированные металлы применяют во всех областях народного хозяйства, где требуется абсолютно гладкий и прочный материал, отвечающий нормам экологической безопасности.

Характеристики стали 14Х17Н2

Данный материал представляет собой жаропрочную низколегированную сталь. По-другому эта марка еще обозначается как 20Х17Н2. Она относится к классу перлитных сплавов.

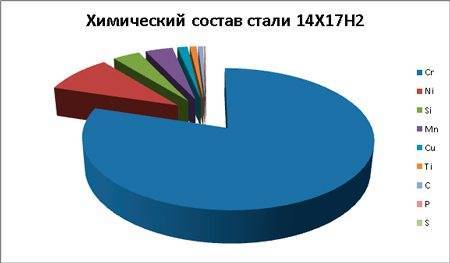

Точный химический состав стали 14Х17Н2

Эксплуатационные и технические характеристики изделий из данного материала, а также его химический состав прописаны в нормативе ГОСТ 5632-72. Сплав включает в себя 9 элементов.

Основные из них:

Хром
Никель

Второстепенные:

Кремний
Марганец
Медь
Титан
Углерод
Фосфор
Сера

Точное процентное соотношение веществ вы можете посмотреть в таблице и на диаграмме ниже.

Cr	Ni	Si	Mn	Cu	Ti	С	Р	S
от 16 до 18	1,5 – 2,5	менее 0,8	меньше 0,8	менее 0,3	до 0,2	0,11 – 0,17	до 0,03	меньше 0,025

Свойства стали 14Х17Н2

Данный сплав обладает отличными техническими характеристиками. Он очень надежный и долговечный. Изделия из этого материала широко используются в различных направлениях современной промышленности.

Удельный вес данного металла составляет 7750 кг/м3. Его термическая обработка осуществляется следующим образом:

закалка при температуре до 1020oC,
обработка в масле,
отпуск при показаниях термометра около +700oC,
охлаждение на воздухе.

Начальная температура ковки достигает 1250 oC, конечная — 900oC. Сечение доходит до 350 мм. Твердость материала составляет HB 10 -1 = 228 — 293 МПа.

Критические температурные отметки:

Ac1 = 720
Ac3(Acm) = 830
Ar1 = 700

Обрабатываемость резанием возможна в закаленном и отпущенном состоянии. Материал относится к трудносвариваемым, поэтому осуществлять сварку необходимо с предварительным нагревом и дальнейшей термообработкой. При этом стоит учитывать, что сплав склонен к отпускной хрупкости.

Применение стали 14Х17Н2

фасонный и сортовой прокат,
рабочие лопатки, диски, валы и втулки,
фланцы, фитинги и крепежи,
калиброванные и шлифованные прутки,
запчасти компрессорных машин, предназначенных для работы на нитрозном газе,
серебрянки,
тонкостенные и толстостенные листы,
полосы, поковки и кованные заготовки,
детали, которые работают с агрессивными средами и при пониженных температурах.

Стальные прутки

Во время первого этапа обработки их закаливают маслом при температуре от +975° до +1040°С. Затем отпускают на воздухе при показаниях термометра от +275° до +350°С. При втором шаге изделия закаливаю маслом с температурой 1000°-1030°С, затем вновь следует отпуск на воздухе, но уже при 620°-660°С.

Такие прутки имеют сечение до 60 мм. Их условный предел текучести варьируется от 635 МПа до 835 МПа. Максимальный предел прочности при растяжении составляет 1080 МПа. Показатели относительного удлинения после разрыва варьируются в пределах от 10% до 16%, сужения – от 30% до 55%.

Горячекатаные и холоднокатаные стальные листы

Их закаливают в воде или на воздухе при температуре 960°-1050°С. Отпуск поперечных образцов происходит на воздухе при 275°-350°С.

Условный предел текучести данных листов составляет 882 МПа. Сопротивление на разрыв достигает 1078 МПа. Относительное удлинение после разрыва около 10%, сужение при этом не происходит.

Стальные поковки

Изготовление этих деталей осуществляет двумя методами.

Первый:

Изделие закаливается маслом при температуре 980° — 1020°С и отпускается на воздухе при 680° — 700°С. Его сечение при этом может доходить до 1000 мм. Предел текучести составляет 637 МПа. Временное сопротивление разрыву – 784 МПа. Относительное удлинение после разрыва достигает двенадцати процентов, а сужается деталь до 30%.

Второй:

Поковку закаливают маслом при 1000° — 1030°С. Затем ее ждет двойной отпуск в печи или на воздухе при температуре от 665° до 675°С. Сечение таких деталей доходит до 100 мм. Предел текучести условно достигает 540 МПа. Сопротивление на разрыв – 690 МПа. Удлинение после разрыва может доходить до 15%, а сужение до 40%.

Описание

Сталь 14Х17Н2 применяется: для изготовления рабочих лопаток, дисков, валов, втулок, фланцев, крепежных и других деталей; деталей компрессорных машин, работающих на нитрозном газе; деталей, работающих в агрессивных средах и при пониженных температурах в химической и других отраслях промышленности; фасонных отливок и отливок по выплавляемым моделям для авиастроения I группы — нагруженных деталей с определенными требованиями по плотности и механическим свойствам: высоконагруженных кронштейнов, герметичных корпусов приборов, рам гироскопов, стабилизаторов и т. д. и II группы — ненагруженных и малонагруженных деталей: колец, фланцев, соединительных деталей, негерметичных корпусов приборов и т. д.

Примечание

Сталь коррозионностойкая, жаропрочная мартенсито-ферритного класса. Рекомендуемая максимальная температура эксплуатации в течение длительного времени +400 °C. Температура начала интенсивного окалинообразования в воздушной среде +800 °C. Наибольшей коррозионной стойкостью сталь обладает после закалки с высоким отпуском.

Сталь 14Х17Н2 коррозионно-стойкая жаропрочная

Сталь – смесь железа и углерода, которую активно использует как в строительстве, так и в машиностроительной отрасли. Данный материал получил популярность благодаря увеличенной износостойкости, прочности и низкой цене, но свойства каждой заготовки будут значительно отличаться друг от друга, и тут всё зависит от химического состава (по этому параметру определяют качество и назначение металлопроката)

И для создания высокосортной детали или прочной конструкции нужно уделять внимание именно дополнительным компонентам

Большинство металлических деталей используются в неблагоприятных условиях: повышенные температуры, сильное механическое действие, высокая влажность и прочее. И если большинство сплавов легко переносят первые факторы, то жидкость считается главным врагом любого железа. Однако современная металлургическая отрасль нашла выход из этой ситуации, и создала модель Ст 14Х17Н2, относящаяся к коррозионно-стойкому типу. Ещё она является жаростойкой, и её можно использовать практически при любых обстоятельствах.

Стоимость

При определении цены изделия учитывается содержание легирующих компонентов, капиталовложения на изготовление, сложность работ, используемое оборудование, дополнительные материалы. Производство стали усложняется за счет:

продолжительности остывания заготовки и конечной детали для получения необходимой структуры;
вакуумирования, которое выводит нежелательные газообразные вещества, понижая хрупкость, содержание флокенов и скорость старения материала;
использования никеля в составе стали 14Х17Н2, который изготавливается в виде листов и относится к полуфабрикатам;
слабого химического взаимодействия, которое приводит к повышению расхода компонентов состава;
большого потребления кислорода, который используется для окисления, повышающего скорость химической реакции и улучшающего взаимодействие компонентов.

Последующая термообработка необходима для наделения стали определенными качествами. Данный процесс также приводит к дополнительным затратам, влияющим на стоимость конечного продукта:

закалка с охлаждением в масле;
необходимость создания детали определенного размера, что приводит к срезке металла;
применение высокопрочных инструментов для мехобработки материала.

Все затраты оправданы с точки зрения технологичности, возможности получения сплава с установленными свойствами, широкой области применения. Цена за кг 14Х17Н2 составляет 150-180 руб. Точное значение ее определяется на основании объема заказа и формы изделия.

Маркировка и расшифровка

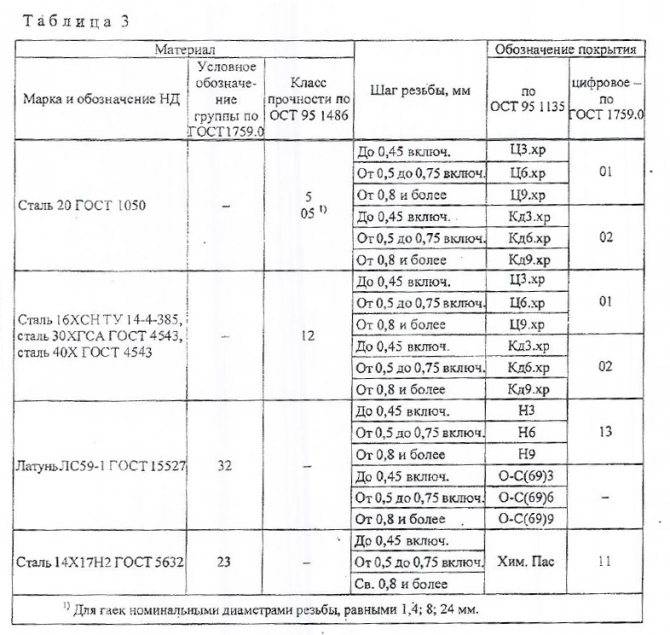

Каждое изделие подобного рода должно иметь соответствующий знак, указывающий на характеристики и качество. Товар без маркировки запрещено продавать, поскольку от потребителя будет скрыта достоверная информация. Следует отметить, что сталь 14Х17Н2 относится к ГОСТ 5632 72. Этот государственный стандарт относится к нержавеющим, окалиностойким и жаропрочным металлопрокатом, которые способны работать в нагруженном состоянии и в экстремальных условиях. Также в требовании к 14Х17Н2 ГОСТ прописано точное соотношение всех элементов, входящих в структуру слитка.

Пруток 26 мм 14Х17Н2

Символы, входящие в название, носят информационный характер: начальная цифра (14) указывает на среднее соотношение (в сотых долях процента) углерода. Символ «Х» обозначает наличие хрома, а значение 17 говорит о количестве этого вещества (в целых процентах). А знак «Н» говорит о присутствии никеля и его количестве. Из названия данной марки можно сказать, что сталь содержит примерно 0,14% (С), 17% (Cr) и 2% (Ni). Идентичным образом можно расшифровать любую аббревиатуру.

Химический состав и маркировка

Состав химических элементов в сплаве определяется по ГОСТ 19282-73. Расшифровка маркировки стали 17Г1С обозначает среднее содержание углерода – 0,17%, магранца 1,1-1,5% и кремния менее 1,0%.

Кроме этого в химическом составе присутствуют:

силициум,
никель,
медь,
сера,
фосфор
и незначительное количество других веществ.

Содержание железа может достигать 96%. В том случае, если маркировка стали заканчивается буквой «У» -17Г1С-У, то сталь отличается повышенной прочностью и расшифровывается, как усиленная.

Государственный стандарт допускает модифицирование сплава путем добавления 0,03% кальция и 0,05% редкоземельных элементов. Для увеличения прочности возможно внесение в состав сплава 0,03% титана и не более 0,05% алюминия.

Стоимость

Цена на сталь определяется видом металлопроката, который из нее изготовлен. Кроме этого учитывается удаленность региона и расходы на доставку материалов. Отгрузка проката производится на вес и средняя стоимость листовых изделий в центральных регионах составляет 52000-56000 руб/тн. При больших оптовых заказах можно оговорить вопрос предоставления скидок на покупаемую сталь.

Трубы, уголок, круг, швеллер и другие готовые изделия стоят дороже листового металла. Самые дорогие изделия из 17Г1С это готовые фланцы, отводы, переходы и другие фасонные элементы трубопроводов.

Аналоги стали 17Г1С

Среди марок, производимых за рубежом и аналогичным по характеристикам сплаву 17Г1С, следует назвать:

Германия, Франция, Англия S355 и P355;
Швеция 2132-2134;
Австрия St52F;
Япония SM490 и SM520;
Китай 16MN и HP345;
Южная Корея STKM16;
Польша 16G и 18G.

Маркировка по стандартам Евросоюза определяет подобные материалы, как Fe52, S235 и S355. При покупке стали зарубежных аналогов следует учитывать более высокую стоимость материалов, связанную с таможенными сборами и транспортировкой. Кроме того приведенные выше марки только аналогичны 17Г1С и не имеют абсолютно точного соответствия по химическому составу.

Химический состав 17Г1С

ГОСТ 5520-79

C (Углерод)	Si (Кремний)	Mn (Марганец)	P (Фосфор)	S (Сера)	Cr (Хром)	Ni (Никель)	Ti (Титан)	Al (Алюминий)	Cu (Медь)	N (Азот)	As (Мышьяк)	Fe (Железо)
0,15 – 0,20	0,4 – 0,6	1,15 – 1,6										остальное

ГОСТ 19281-2014

C (Углерод)	Si (Кремний)	Mn (Марганец)	P (Фосфор)	S (Сера)	Cr (Хром)	Ni (Никель)	V (Ванадий)	Nb (Ниобий)	Ti (Титан)	Al (Алюминий)	Cu (Медь)	N (Азот)	As (Мышьяк)	Ag (Серебро)
0,15 – 0,2	0,4 – 0,6	1,15 – 1,60								0,02 – 0,05				остальное

ТУ 14-1-1921-76

C (Углерод)	Si (Кремний)	Mn (Марганец)	P (Фосфор)	S (Сера)	Cr (Хром)	Ni (Никель)	Cu (Медь)	N (Азот)	Ce (Церий)	Fe (Железо)	Ca (Кальций)
0,15 – 0,2	0,4 – 0,6	1,15 – 1,55								остальное	> 0,02

ТУ 14-3Р-1270-2009

C (Углерод)	Si (Кремний)	Mn (Марганец)	P (Фосфор)	S (Сера)	Cr (Хром)	Ni (Никель)	Nb (Ниобий)	Cu (Медь)	Fe (Железо)
									остальное

ТУ 14-3-1573-96

C (Углерод)	Si (Кремний)	Mn (Марганец)	P (Фосфор)	S (Сера)	Cr (Хром)	Ni (Никель)	Cu (Медь)	N (Азот)	Fe (Железо)
0,15 – 0,20	0,4 – 0,6	1,15 – 1,55							остальное

Особенности термообработки

Эта процедура необходима для улучшения пробы материала. В результате таких работ происходят процессы, которые способны изменить свойства заготовки. При этом обрабатывать можно как обычные болванки, так и готовые части. Термообработка стали 14Х17Н2 всегда проходит по одному сценарию:

закалка в печи 980-1020 °С;
отпуск в масле до 680-700 °С;
охлаждение на открытом воздухе.

https://youtube.com/watch?v=u262HjEbaEY

Этот процесс придаёт сплавам твёрдость, и прибавляет коэффициент износостойкости, а это очень важный показатель, поскольку материал может быть использован для создания сложных технических устройств или массивных конструкций. Суть такого способа заключается в постепенном нагревании с дальнейшим резким охлаждением, и так делается несколько подходов.

Следует отметить, что при закаливании есть шанс возникновения дефектов: перегрев, пережог, окисление, трещины и прочее. Чтобы избежать таких неприятностей нужно строго следовать всем правилам термической обработки.

Источник статьи: http://stankiexpert.ru/spravochnik/materialovedenie/stal-14kh17n2-korrozionno-stojjkaya-zharoprochnaya.html

Технологические свойства

Название	Значение
Свариваемость	Трудносвариваемая. Способ сварки РДС, АрДС. Сварные соединения в зоне термического влияния обладают пониженной стойкостью к МКК и общей коррозии, поэтому после сварки необходим отпуск при 680-700 °С в течение 30-60 мин.
Склонность к отпускной хрупкости	Склонна.
Температура ковки	Начала — 1250 °C, конца — 900 °C. Сечения до 350 мм охлаждаются на воздухе.
Обрабатываемость резаньем	В закаленном и отпущенном состоянии при НВ 330 Kn тв.спл.=0,4 Kn б.ст.=0,3. Для улучшения обрабатываемости и получения твердости НВ ≤ 229 заготовки подвергают отжигу при 620-670 °C в течение 4-8 ч с охлаждением на воздухе.
Особенности термической обработки	Сталь мартенсито-ферритного класса применяют в закаленном и отпущенном состоянии. Для достижения максимальной прочности изделия из стали 14Х17Н2 подвергают закалке с 975 — 1040 °С, выдержка при толщине изделия до 10 мм — 15 мин, свыше 10 мм — 15 мин + 1 мин на 1 мм максимальной толщины, охлаждение — в масле. Отпуск — при 275 — 350 °С в течение 2 ч + 1 мин на 1 мм максимальной толщины, охлаждение — на воздухе. Нагрев деталей (заготовок) в интервале температур от 500 °С до 800 °С должен производиться со скоростью не более 200 °С в час. В интервале температур 750 — 800 °С необходимо дать выдержку до полного прогрева садки. Дальнейший нагрев до температуры закалки производится по мощности печи. Для деталей толщиной (диаметром) до 120 мм скорость нагрева не лимитируется и выдержка при температуре от 750 °С до 800 °С не производится. Для обеспечения среднего уровня прочности после закалки, изделия подвергают отпуску при 560-650 °С в течение 1 ч + 1 мин на 1 мм максимальной толщины материала, охлаждение на воздухе. Термическая обработка по этому режиму вызывает в изделии склонность к межкристаллитной коррозии. Для достижения высокой коррозионной стойкости изделия из стали 14Х17Н2 после закалки подвергают отпуску при 680-700 °С в течение 30 мин + 1 мин на 1 мм максимальной толщины материала. Температуру нагрева под закалку для изделий, изготовленных из листовой стали 14Х17Н2, можно понижать до 950-975 °С. Сварные изделия из стали 14Х17Н2 обладают пониженной коррозионной стойкостью в зоне термического влияния. Поэтому их необходимо подвергать отпуску при 680-720 °С. Время выдержки -30 мин + 1 мин на 1 мм максимальной толщины изделия. Для уменьшения остаточной магнитной индукции в деталях магнитопровода электромагнитов детали (заготовки) должны подвергаться длительному отжигу. Детали, входящие в узлы трения и уплотнения затвора трубопроводной арматуры, могут подвергаться поверхностной закалке с нагревом токами высокой частоты (ТВЧ) с целью повышения твердости при одновременном сохранении высоких механических свойств в сердцевине детали. Поверхностная закалка с нагревом ТВЧ применяется для деталей толщиной (диаметром) не менее 15 мм и производится только после предварительной улучшающей термической обработки на твердость до 22-31 HRC. Подкалка деталей ТВЧ допускается только при отсутствии требования стойкости стали к межкристаллитной коррозии. Длительный отжиг заготовок применяется для уменьшения остаточной магнитной индукции в деталях магнитопровода электромагнитов и обеспечивает магнитные характеристики для стали марки 14Х17Н2 наименьшая коэрцитивная сила Нс равна 0,1 ка/м при остаточной индукции Вч 0,5 Тл, индукция насыщения Bs равна 1,5 Тл при максимальной коэрцитивной силе Нm 20 ка/м. Сварные узлы и изделия из стали 14Х17Н2 для повышения коррозионной стойкости подвергают отжигу по режиму: нагрев до 680-700 °С, выдержка — 2-3 ч, охлаждение на воздухе при отсутствии требований стойкости к МКК; нагрев до 680-700 °С, выдержка — 3-5 ч, охлаждение на воздухе при требовании стойкости к МКК.

Основные достоинства

К достоинствам этой стали отнесем следующие:

Структура способна переносить воздействие низкой температуры без изменения основных эксплуатационных качеств. Именно поэтому металл получил распространение в применении на Крайнем Севере.
Высокий показатель сопротивления на разрыв и прочность определяет то, что металл может использоваться при изготовлении машин, мостов и других ответственных конструкций.
Низкие затраты на выполнение монтажных работ характеризуются хорошей свариваемостью. Для соединения металла не нужно проводить временный нагрев.
Предел текучести при температуре 355 градусов Цельсия составляет 175 МПа, что позволяет получать изделия сложных конфигураций.

Читать также: Инструменты и приспособы своими руками

Допускаемое напряжение на материал этой категории зависит от:

класса прочности;
толщины, линейных размеров и иных конфигураций заготовок.

Эквивалент рассматриваемой марки производят более чем в 12 странах. Примером назовем то, что в Германии подобной стали получил название DIN, WNr, в Китае G. B. .

Получение структуры

Марка 14х17н2 относится к хромоникелевой стали аустенитно-ферритного класса. Это сложная структура, которую приобретают сильнолегированные стали такими элементами как никель, хром, кремний. Содержание углерода 0,14-0,17 % позиционирует эти стали как среднеуглеродистые. Если можно провести аналогию по прочности, то из нелегированных сталей с таким содержанием углерода изготавливают арматуру 1-3 класса прочности.

Но в конечном итоге, свойства, за которые цениться это сплав, определяет его структура. Если при выплавке должно обеспечиваться условие однородности расплава, отсутствием включений, небыстрым охлаждением, то дополнительные свойства изделие получает при закалке и отпуске.

Все возможные способы обработки стали 14х17н2 определены научно-исследовательским путем и описаны в строгой последовательности в марочнике, требования по проведению процессов изложены в ГОСТах.

Состав

Сталь относится к коррозионностойкому огнеупорному веществу, и к мартенсита-ферритному классу. В соединении есть 10 элементов химии:

Углерод (С) – 0,11-0,17%. Добавляет веществу плотность.
Кремний (Si) и марганец (Mn) – не больше 0,8%. Первый нужен для закаливаемости, второй – для убирания лишнего кислорода.
Никель (Ni) – 1,5-2,5%. Оберегает поверхность от коррозийного разрушения.
Фосфор (P) – 0,03%. Уменьшает хрупкость предмета.
Сера (S) – 0,025%. Нужна для будущей обработки плоскости.
Хром (Cr) – 16-18%. Добавляется во все нержавеющие стали, и даёт сопротивляемость коррозии.
Титан (Ti) – не больше 0,2%. Понижает массу объекта и повышает стойкость к механическим и другим возможным повреждениям.
Медь (Cu) – до 0,3%. Добавляет металлу эластичность, и оберегает его от надломов.
Железо (Fe) – 78%. Главная составная часть, являющаяся обязательной частью любой стали.

Не обращая внимания на большие коэффициенты, сохранять сталь 14Х17Н2 можно лищь в удалённом от воды месте. Тем более, если период складирования будет достигать многих лет. В данном случае продукт сбережет собственную первоначальную гладкость, и не утратит рабочие опции.
