Сталь 20

Виды проката

Все вышеперечисленные описания делают марку стали 20 востребованной при изготовлении разного вида прокатного профиля. Прокат получают двумя основными способами:

• Горячее деформирование. Применяют к заготовкам, толщина которых более 4 мм. Недостатком такой обработки — образование окалины, являющейся дополнительным концентратором напряжения.
• Холодное деформирование. Используют при прокате заготовок толщиной до 4 мм. Основное преимущество данной обработки — дополнительное упрочнение сплава в результате наклепа.

Из стали 20 получают следующие изделия:

• Цельносварные холоднокатаные трубы. Листы сворачивают по радиусу и затем сваривают его края прямым швом.
• Бесшовные трубы. Получают методом горячего и холодного волочения. Особенности данных труб — повышенная прочность, по сравнению с их сварными аналогами и, соответственно, более высокая стоимость.
• Всевозможные виды профиля: пруток, лист, уголок, швеллер, двутавр, проволока и прочее.

Виды проката

Все вышеперечисленные описания делают марку стали 20 востребованной при изготовлении разного вида прокатного профиля. Прокат получают двумя основными способами:

• Горячее деформирование. Применяют к заготовкам, толщина которых более 4 мм. Недостатком такой обработки — образование окалины, являющейся дополнительным концентратором напряжения.
• Холодное деформирование. Используют при прокате заготовок толщиной до 4 мм. Основное преимущество данной обработки — дополнительное упрочнение сплава в результате наклепа.

Из стали 20 получают следующие изделия:

• Цельносварные холоднокатаные трубы. Листы сворачивают по радиусу и затем сваривают его края прямым швом.
• Бесшовные трубы. Получают методом горячего и холодного волочения. Особенности данных труб — повышенная прочность, по сравнению с их сварными аналогами и, соответственно, более высокая стоимость.
• Всевозможные виды профиля: пруток, лист, уголок, швеллер, двутавр, проволока и прочее.

Область применения

Особенности стали 20 позволили ей получить широкое распространение в разных отраслях промышленности.

• В машиностроении сталь 20 нашла применение как материал для изготовления соединительных муфт, шестерней и элементов червячных пар. Также из нее делают всевозможные приспособления для крепления инструмента на станочном оборудовании и соединительные элементы между звеньями механизмов (кронштейны, валы и прочее).
• Применение стали 20 при производстве трубопроводной арматуры. Из нее изготавливают как трубы, так и переходные элементы: крестовины, штуцера, ниппеля, накидные гайки и т.д.
• В строительстве применение стали 20 обосновано сочетанием сплавом таких свойств как отличная свариваемость, умеренная прочность и низкая цена. Используется, в первую очередь, при производстве металлоконструкций. Из не ее изготавливают разнообразные несущие фермы, поперечные перекладины и стойки, а также элементы крепежа: болты, гайки и т.д.

Описание

Сталь 20 применяется: для изготовления листового проката 4−14 мм 1−2 категории, предназначенного для холодной штамповки; после нормализации или без термообработки крюков кранов, муфт, вкладышей подшипников и других деталей, работающих при температурах от -40 °С до +450 °С под давлением; после ХТО — для изготовления шестерней, червяков, червячных пар и других деталей, к которым предъявляются требования высокой поверхностной твёрдости при невысокой прочности сердцевины; холоднокатаных плавниковых труб наружным диаметром 32, 38 и 50 мм, предназначенных для паровых котлов со сверхкритическими параметрами пара; труб перегревателей, коллекторов и трубопроводов котлов высокого давления; цементуемых деталей для длительной и весьма длительной службы при температурах до +350 °С; заготовок деталей трубопроводной арматуры; деталей типа донышек, воротниковых фланцев, штуцеров, колец, патрубков, тройников и деталей прямоугольной формы для энергооборудования и трубопроводов с абсолютным давлением свыше 3,9 МПа тепловых электростанций; оборудования и трубопроводов атомных станций (АС); деталей и элементов трубопроводов пара и горячей воды атомных станций (АС), с расчётной температурой среды не выше +350°С при рабочем давлении менее 2,2 МПа (22 кгс/см2); труб для установок химических и нефтехимических производств с условным давлением Ру=19,6−98 МПа (200−1000 кгс/см2); спиральношовных труб с двухсторонним швом для трубопроводов атомных электростанций; труб бесшовных высокого давления (6−10 мм) для топливопроводов дизелей; горячекатаного профиля для изготовления ободьев колес сельскохозяйственных машин; электросварных труб для изготовления деталей и конструкций в мотовелостроении; стальных гнутых замкнутых сварных квадратных и прямоугольных профилей, предназначенных для применения в сельскохозяйственном машиностроении, тракторостроении и других отраслях народного хозяйства; бесшовных горячедеформированных хладостойких труб для газлифтных систем и обустройства газовых месторождений; колец цельнокатаных различного назначения; бесшовных холоднодеформированных, теплодеформированных, горячедеформированных, в том числе горячепрессованных, и горячепрессованных редуцированных труб, предназначенных для паровых котлов и трубопроводов установок с высокими и сверхкритическими параметрами пара; бесшовных холоднодеформированных, теплодеформированных, горячедеформированных, в том числе горячепрессованных, и горячепрессованных редуцированных труб, предназначенных для паровых котлов и трубопроводов установок с высокими и сверхкритическими параметрами пара; биметаллических бесшовных труб для судостроения с наружным слоем из стали и внутренним слоем из меди; электросварных холоднодеформированных труб, предназначенных для карданных валов автомобилей, тракторов и машин; горячедеформированных бесшовных труб, применяемых в судостроении для паропроводов; бесшовных горячедеформированных труб повышенной коррозионной стойкости и хладостойкости (ст.20А), с наружным диаметром от 89 до 426 мм класса прочности не менее К48, для внутрипромысловых трубопроводов, транспортирующих продукцию нефтяных скважин (низконапорных водоводов пресной и подтоварной воды при давлении до 2 МПа в системах заводнения пластов); труб бесшовных горячедеформированных нефтегазопроводных повышенной коррозионной стойкости и хладостойкости, предназначенных для строительства и эксплуатации нефтегазопроводов в условиях северной климатической зоны нефтедобывающих предприятий ОАО «Нижневартовскнефтегаз» при температуре окружающей среды от минус 50 °C до +40 °С, температурой транспортируемых сред от +5 °С до +40°С
; труб с наружным поперечным оребрением, выполненным с применением сварки токами высокой частоты, для паровых котлов, предназначенных для изготовления поверхностей нагрева; труб, применяемых в авиационной технике; полосового проката, применяемого для изготовления деталей автомобилей.

Примечание

Степень раскисления — сп.
Конструкционная легированная сталь повышенной коррозионной стойкости и хладостойкости.

Область применения

Особенности стали 20 позволили ей получить широкое распространение в разных отраслях промышленности.

• В машиностроении сталь 20 нашла применение как материал для изготовления соединительных муфт, шестерней и элементов червячных пар. Также из нее делают всевозможные приспособления для крепления инструмента на станочном оборудовании и соединительные элементы между звеньями механизмов (кронштейны, валы и прочее).
• Применение стали 20 при производстве трубопроводной арматуры. Из нее изготавливают как трубы, так и переходные элементы: крестовины, штуцера, ниппеля, накидные гайки и т.д.
• В строительстве применение стали 20 обосновано сочетанием сплавом таких свойств как отличная свариваемость, умеренная прочность и низкая цена. Используется, в первую очередь, при производстве металлоконструкций. Из не ее изготавливают разнообразные несущие фермы, поперечные перекладины и стойки, а также элементы крепежа: болты, гайки и т.д.

Стандарты производства изделий из марки 20:

• сортовой прокат, в том числе фасонный — ГОСТ 1050-88, ГОСТ 2590-2006, ГОСТ 2591-2006, ГОСТ 2879-2006, ГОСТ 8509-93, ГОСТ 8510-86, ГОСТ 8240-97, ГОСТ 8239-89;
• калиброванный пруток — ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 10702-78;
• шлифованный пруток и серебрянка — ГОСТ 14955-77;
• лист толстый — ГОСТ 1577-93, ГОСТ 19903-74;
• лист тонкий — ГОСТ 16523-97;
• лента — ГОСТ 6009-74, ГОСТ 10234-77, ГОСТ 103-2006, ГОСТ 82-70;
• проволока — ГОСТ 5663-79, ГОСТ 17305-91;
• поковки и кованые заготовки — ГОСТ 8479-70;
• трубы — ГОСТ 10704-91, ГОСТ 10705-80, ГОСТ 8731-74, ГОСТ 8732-78, ГОСТ 8733-74, ГОСТ 5654-76, ГОСТ 550-75.

Сталь 20 относится к черному металлолому. Она не содержит в себе никаких дорогостоящих химических элементов. Процесс выплавки давно отработан и не требует относительно крупных финансовых затрат. В связи с этим, цена на нее также не отличается высоким значением.

Одна тонна лома стоит ориентировочно 28 000 – 30 000 рублей. Значение цены зависит от двух факторов:

• Наличие следов коррозии.
• Объем партии. Как правило, пункты приема металлолома делают наценку при сдаче лома от 1000 тонны.

Источник

Расшифровка

Сталь 20 относится к группе высококачественных конструкционных сталей. Высококачественная означает более строгие требования к химическому составу шихты, процессам выплавки и разливки.

Сталь 20 включает в себя следующие химические элементы:

• Углерод (0,2%). Цифра 20 в названии сплава отображает содержание данного компонента в сотых долях процента. Углерод ответственен за упрочнение. Увеличение его в составе приводит к повышению твердости и прочности. Обратным эффектом является параллельное уменьшение пластичности.
• Кремний (0,17-0,35%). Основное назначение кремния – это удаление частиц водорода, кислорода и азота из состава сплава. Наличие данных газов в составе повышает пористость и количество газовых раковин, что сильно снижает прочность стали.
• Марганец (0,35-0,6%), как и кремний, — сильный раскислитель, но помимо этого активно способствует удалению серы. Он положительно влияет на качество поверхности сплава. Также снижает вероятность образования трещин во время горячей обработки давлением. Улучшает протекание процессов сварки и ковки.
• Никель (до 0,3%), хром (до 0,2%) и медь (до 0,3%) в целом положительно влияют как на механические, так и на коррозионностойкие характеристики стали. Но их содержание слишком мало, чтобы оказать какое-то серьезное воздействие на сплав.
• Фосфор (до 0,035%) и сера (до 0,04) относятся к вредным типам примесей. Их содержание является причиной повышенной хрупкости стали. Также сильно падает значение вязкости и, соответственно, устойчивости к ударным нагрузкам.
• Остальная часть химического состава приходится на железо.

По уровню раскисления сталь марки 20 делится на 3 категории: спокойная, полуспокойная и кипящая.

• Спокойная сталь 20 получается в результате полного удаления кислорода из состава сплава. Осуществляется это с помощью введения таких элементов как кремний и марганец. Данный тип стали включает минимальное количество оксидов железа, которое и способствует «спокойному» (без выделения газов) застыванию сплава в ковше. Сталь получается плотная и однородная по составу. Лишь в верхней части образуется газовая раковина, которая благополучно удаляется в процессе механической обработки.
• Кипящая сталь 20 раскисляется только марганцем. Как результат, это становится причиной повышенного содержания закиси железа. Данное соединение при взаимодействии с углеродом образует углекислый газ. Как следствие, на поверхности расплавленного сплава начинают появляться газовые пузыри, создавая впечатление, будто сплав кипит. Данная сталь имеет высокую пористость. Ее химические компоненты неравномерно распределены по всему объему сплава. Все это приводит к резкому снижению механических характеристик, увеличению риска образования трещин и ухудшение свариваемости. Среди плюсов кипящей стали стоит отметить меньшую стоимость и безотходность производства.

Существует также полуспокойная сталь 20, которая по своим характеристикам представляет что-то среднее между двумя вышеописанными видами сталей.

Характеристика стали марки 20ЮЧА

20ЮЧА — Сталь конструкционная легированная углеродистая качественная, сваривается без ограничений, кроме деталей после химико — термической обработки. Сварка осуществляется без подогрева и без последующей термообработки, способы: ручная дуговая сварка, автоматическая дуговая сварка под флюсом и газовой защитой, КТС, ЭШС.

Не склонна к флокеночувствительности, склонность к отпускной хрупкости отсутствует. Твердость стали 20ЮЧА: HB 10 -1 = 190 МПа. Нашла свое применение для изготовления труб, корпусов, днищ, плоских фланцев и других деталей, эксплуатируемых в средах содержащих сероводород и углекислый газ при температурах от -40 °С до +475 °С; деталей трубопроводной арматуры с проведением термообработки; сварных сосудов газовой и нефтехимической промышленности; бесшовных горячедеформированных нефтегазопроводных труб повышенной коррозионной стойкости и хладостойкости, предназначенных для использования в системах нефтегазопроводов, технологических промысловых трубопроводов, транспортирующих нефть и нефтепродукты, а также в системах поддержания пластового давления в условиях нефтедобывающих предприятий эксплуатируемых в средах, содержащих сероводород и углекислый газ.

Основные характеристики и свойства

При выборе металла уделяется много внимания основным характеристикам. К ним отнесем:

1. Показатель твердости. Он может варьировать в большом диапазоне и зависеть от того, была ли проведена термическая обработка. Твердость стали 20 выдерживается на уровне 163 МПа. Этого вполне достаточно для изготовления различных изделий, которые обладают высокой износостойкостью.
2. Также учитывается и плотность. Менее плотные материалы применяются для изготовления изделий, которые будут обладать небольшим весом. В рассматриваемом случае показатель составляет 7,85 к/см3.
3. Рассматривая основные характеристики учитывается предел текучести и предел прочности. Они рассматриваются при создании различных проектов. Металл Ст 20 может улучшаться для того, чтобы увеличить характеристики материала.
4. Структура характеризуется тем, что не склонна к отпускной хрупкости и образованию флокенов.
5. Проводимая термообработка стали 20 позволяет существенно увеличить срок службы изделия. Проводится она при определенных режимах. К примеру, для ковки структура нагревается до температуры 1 280 градусов Цельсия.
6. При необходимости есть возможность проводить сваривание деталей.
7. Ударная вязкость стали 20 определяет то, что металл часто применяется при изготовлении валов и других подобных изделий, которые могут использоваться при создании элементов, применяемых при создании различных механизмов. Модуль упругости также учитывается при рассмотрении основных свойств металла.
8. Средний коэффициент теплопроводности определяет то, что структура может нагреваться достаточно быстро, но при этом тепло отводится с высокой эффективностью.

Свойства Ст 20

Механические свойства стали 20 определяют довольно широкое распространение этой марки в машиностроительной и других область промышленности. Как ранее было отмечено, технические характеристики могут улучшаться при проведении термической обработки или легировании. Перестроение структуры металла позволяет повысить твердость поверхностного слоя, при добавлении других химических веществ могут придаваться особые качества, к примеру, коррозионная стойкость.

Термическая обработка предусматривает изменение структуры за счет оказания воздействия определенной температуры. Критические точки выбираются в зависимости от особенностей химического состава. К особенностям подобной процедуры отнесем следующие моменты:

Для оказания требуемого воздействия применяется специальное оборудование. Примером можно назвать доменные и индукционные печи. На протяжении длительного периода использовали именно доменные печи, но они уступают индукционным. Второй вариант исполнения подходит для установки в небольших мастерских.
Критические точки учитываются при проведении рассматриваемой процедуры. Стоит учитывать, что они уже были выявлены для всех металлов, поэтому не нужно проводить исследования повторно.
Заготовка разогревается до требуемой температуры, после чего происходит первичное перестроение структуры

Время выдержки также является важным показателем, который должен учитываться, как и скорость нагрева.
Уделяется внимание и процессу охлаждения. Слишком большие заготовки охлаждаются на воздухе, так как возникают проблемы с созданием требующейся среды

На протяжении длительного периода охлаждение проводилось в воде, но это приводило к появлению окалины. Обеспечить более высокое качество термической обработки возможно за счет применения масла в качестве охлаждающей среды. Однако, при охлаждении в масле следует учитывать высокую вероятность образования токсичного дыма и воспламенения поверхности от высокой температуры.

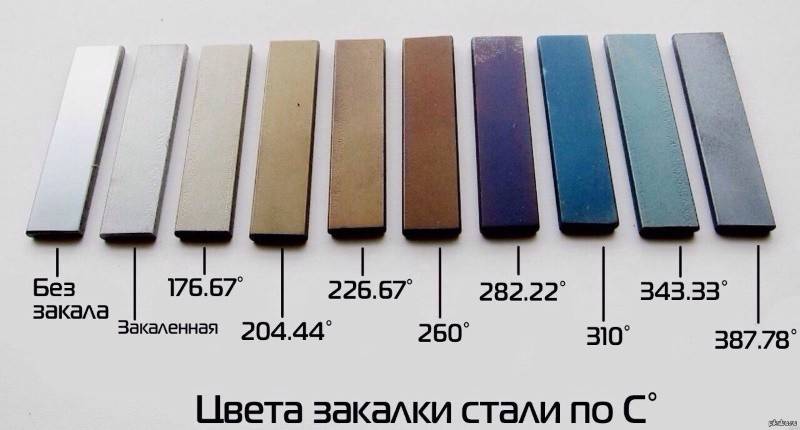

Цвета закалки стали

Во многих случаях после термической обработки образуются поверхностные дефекты. Именно поэтому процедура применяется для заготовок или изделий, которые созданы с учетом припуска. После закалки часто проводится отпуск, который позволяет снять внутренние напряжения и снизить вероятность повреждения изделия при падении или возникновении ударной нагрузки.

Химический состав 20А

Массовая доля элементов стали 20А по

ГОСТ 19277-73

C (Углерод)	Si (Кремний)	Mn (Марганец)	P (Фосфор)	S (Сера)	Cr (Хром)	Ni (Никель)	Cu (Медь)	Fe (Железо)
0,17 – 0,24	0,17 – 0,37	0,35 – 0,65						остальное

Массовая доля элементов стали 20А по

ГОСТ 21729-76

Массовая доля элементов стали 20А по

ОСТ 14-21-77

C (Углерод)	Si (Кремний)	Mn (Марганец)	P (Фосфор)	S (Сера)	Cr (Хром)	Fe (Железо)
0,17 – 0,24	0,17 – 0,35	0,35 – 0,65				остальное

Массовая доля элементов стали 20А по

ТУ 14-162-14-96

C (Углерод)	Si (Кремний)	Mn (Марганец)	P (Фосфор)	S (Сера)	Cr (Хром)	Ni (Никель)	V (Ванадий)	Al (Алюминий)	Cu (Медь)	Fe (Железо)
0,17 – 0,22	0,17 – 0,37	0,5 – 0,65						0,03 – 0,05		остальное

Массовая доля элементов стали 20А по

ТУ 14-162-20-97

C (Углерод)	Si (Кремний)	Mn (Марганец)	P (Фосфор)	S (Сера)	Cr (Хром)	Ni (Никель)	Al (Алюминий)	Cu (Медь)	Fe (Железо)
0,17 – 0,22	0,17 – 0,37	0,50 – 0,65					0,03 – 0,05		остальное

Массовая доля элементов стали 20А по

ТУ 1317-006.1-593377520-2003

Преимущества стали и его недостатки

Марка стали 20 имеет основное достоинство – этот высококачественный сплав с хорошими технологическими характеристиками можно приобрести по умеренной цене. При использовании металла для производства продукции отмечаются его преимущества:

• является одновременно пластичным и прочным, устойчивым к истиранию;
• сохраняет необходимые качества при работе в диапазоне температур (-40 — +450 оС);
• имеет низкую флокеночувствительность;
• устойчив к воздействию среды, находящейся под высоким давлением (газ, пар);
• в структуре сплава практически не образуются трещины после его обработки давлением;
• металл обладает высокой свариваемостью (до его термообработки);
• после выполнения сварочных работ швы не требуется закаливать;

При использовании металла необходимо учитывать его главный недостаток – появление признаков коррозии на поверхности. Для недопущения такого процесса необходимо покрытие специальным защитным химсоставом (гальваника).

Описание

Сталь 20 применяется: для изготовления листового проката 4−14 мм 1−2 категории, предназначенного для холодной штамповки; после нормализации или без термообработки крюков кранов, муфт, вкладышей подшипников и других деталей, работающих при температурах от -40 °С до +450 °С под давлением; после ХТО — для изготовления шестерней, червяков, червячных пар и других деталей, к которым предъявляются требования высокой поверхностной твёрдости при невысокой прочности сердцевины; холоднокатаных плавниковых труб наружным диаметром 32, 38 и 50 мм, предназначенных для паровых котлов со сверхкритическими параметрами пара; труб перегревателей, коллекторов и трубопроводов котлов высокого давления; цементуемых деталей для длительной и весьма длительной службы при температурах до +350 °С; заготовок деталей трубопроводной арматуры; деталей типа донышек, воротниковых фланцев, штуцеров, колец, патрубков, тройников и деталей прямоугольной формы для энергооборудования и трубопроводов с абсолютным давлением свыше 3,9 МПа тепловых электростанций; оборудования и трубопроводов атомных станций (АС); деталей и элементов трубопроводов пара и горячей воды атомных станций (АС), с расчётной температурой среды не выше +350°С при рабочем давлении менее 2,2 МПа (22 кгс/см2); труб для установок химических и нефтехимических производств с условным давлением Ру=19,6−98 МПа (200−1000 кгс/см2); спиральношовных труб с двухсторонним швом для трубопроводов атомных электростанций; труб бесшовных высокого давления (6−10 мм) для топливопроводов дизелей; горячекатаного профиля для изготовления ободьев колес сельскохозяйственных машин; электросварных труб для изготовления деталей и конструкций в мотовелостроении; стальных гнутых замкнутых сварных квадратных и прямоугольных профилей, предназначенных для применения в сельскохозяйственном машиностроении, тракторостроении и других отраслях народного хозяйства; бесшовных горячедеформированных хладостойких труб для газлифтных систем и обустройства газовых месторождений; колец цельнокатаных различного назначения; бесшовных холоднодеформированных, теплодеформированных, горячедеформированных, в том числе горячепрессованных, и горячепрессованных редуцированных труб, предназначенных для паровых котлов и трубопроводов установок с высокими и сверхкритическими параметрами пара; бесшовных холоднодеформированных, теплодеформированных, горячедеформированных, в том числе горячепрессованных, и горячепрессованных редуцированных труб, предназначенных для паровых котлов и трубопроводов установок с высокими и сверхкритическими параметрами пара; биметаллических бесшовных труб для судостроения с наружным слоем из стали и внутренним слоем из меди; электросварных холоднодеформированных труб, предназначенных для карданных валов автомобилей, тракторов и машин; горячедеформированных бесшовных труб, применяемых в судостроении для паропроводов; бесшовных горячедеформированных труб повышенной коррозионной стойкости и хладостойкости (ст.20А), с наружным диаметром от 89 до 426 мм класса прочности не менее К48, для внутрипромысловых трубопроводов, транспортирующих продукцию нефтяных скважин (низконапорных водоводов пресной и подтоварной воды при давлении до 2 МПа в системах заводнения пластов); труб бесшовных горячедеформированных нефтегазопроводных повышенной коррозионной стойкости и хладостойкости, предназначенных для строительства и эксплуатации нефтегазопроводов в условиях северной климатической зоны нефтедобывающих предприятий ОАО «Нижневартовскнефтегаз» при температуре окружающей среды от минус 50 °C до +40 °С, температурой транспортируемых сред от +5 °С до +40°С ; труб с наружным поперечным оребрением, выполненным с применением сварки токами высокой частоты, для паровых котлов, предназначенных для изготовления поверхностей нагрева; труб, применяемых в авиационной технике; полосового проката, применяемого для изготовления деталей автомобилей.

Примечание

Степень раскисления — сп. Конструкционная легированная сталь повышенной коррозионной стойкости и хладостойкости.

Химический состав стали 20 по ТУ и ГОСТ

НТД

C

S

P

Mn

Cr

Zn

V

Sn

Si

Sb

Pb

Ni

N

Mo

Fe

Cu

Bi

As

Al

ТУ 14-1-3987-85

0,17-0,24

≤0,025

≤0,030

0,35-0,65

≤0,25

–

–

–

0,17-0,37

–

–

≤0,30

–

–

–

≤0,30

–

–

–

ТУ 14-1-5058-91

0,18-0,24

≤0,012

≤0,020

0,35-0,65

≤0,15

≤0,0040

≤0,040

≤0,005

0,17-0,37

0,00015-0,00045

≤0,0030

≤0,10

≤0,010

–

–

≤0,10

0,0002-0,00045

≤0,010

–

ГОСТ 11017-80

0,17-0,24

≤0,035

≤0,035

0,35-0,65

≤0,25

–

–

–

0,17-0,37

–

–

≤0,30

≤0,006

–

–

≤0,30

–

≤0,080

–

ГОСТ 19277-73, ГОСТ 21729-76

0,17-0,24

≤0,035

≤0,035

0,35-0,65

≤0,25

–

–

–

0,17-0,37

–

–

≤0,25

–

–

–

≤0,20

–

–

–

ТУ 14-1-1529-2003

0,17-0,24

≤0,025

≤0,030

0,35-0,65

≤0,25

–

–

–

0,17-0,37

–

–

≤0,25

–

–

Ост.

≤0,30

–

–

–

ТУ 14-3Р-251-2007, ТУ 14-3-251-74, ГОСТ 1050-88

0,17-0,24

≤0,040

≤0,035

0,35-0,65

≤0,25

–

–

–

0,17-0,37

–

–

≤0,30

≤0,006

–

–

≤0,30

–

≤0,080

–

ТУ 14-3-808-78

0,17-0,24

≤0,040

≤0,035

0,35-0,65

≤0,25

–

–

–

0,17-0,37

–

–

≤0,25

≤0,006

–

–

≤0,25

–

≤0,080

0,02-0,08

ТУ 14-3-1971-97

0,17-0,21

≤0,008

≤0,012

0,35-0,65

≤0,25

–

≤0,060

–

0,17-0,37

–

–

≤0,30

–

–

–

≤0,30

–

–

0,02-0,05

ТУ 14-3-341-75

0,17-0,24

≤0,025

≤0,030

0,35-0,65

≤0,025

–

–

–

0,17-0,37

–

–

≤0,25

–

–

–

≤0,30

–

–

–

ТУ 14-162-14-96

0,17-0,22

≤0,015

≤0,015

0,50-0,65

≤0,25

–

–

–

0,17-0,37

–

–

≤0,25

–

–

–

≤0,25

–

–

0,03-0,05

ТУ 14-1-5185-93

0,18-0,24

0,002-0,015

0,005-0,015

0,35-0,65

≤0,15

0,0005-0,0040

0,002-0,100

0,0005-0,0040

0,17-0,37

0,0005-0,0030

0,0003-0,0040

≤0,15

0,002-0,012

–

–

≤0,15

0,0001-0,0030

≤0,010

0,002-0,009

ТУ 08.002.0501.5348-92

0,17-0,24

≤0,020

≤0,035

0,35-0,65

≤0,25

–

–

–

0,17-0,37

–

–

≤0,30

–

–

–

≤0,30

–

–

–

ТУ 14-159-1128-2008

0,17-0,24

≤0,025

≤0,030

0,35-0,65

≤0,25

–

–

–

0,17-0,37

–

–

≤0,30

≤0,006

–

–

≤0,30

–

≤0,080

–

ТУ 14-161-148-94

0,17-0,24

≤0,013

≤0,018

0,35-0,65

–

–

–

–

0,17-0,37

–

–

≤0,25

–

–

–

≤0,25

–

–

–

TУ 1317-006.1-593377520-2003

0,17-0,24

≤0,015

≤0,017

0,35-0,65

≤0,40

–

≤0,050

–

0,17-0,37

–

–

≤0,25

≤0,008

–

–

≤0,25

–

–

0,02-0,05

ТУ 1301-039-00212179-2010

0,17-0,24

≤0,025

≤0,030

0,35-0,65

≤0,25

–

–

–

0,17-0,37

–

–

≤0,25

–

≤0,15

–

≤0,30

–

–

–

ТУ 14-3Р-55-2001, ТУ 14-3-460-2003

0,17-0,24

≤0,025

≤0,030

0,35-0,65

≤0,25

–

–

–

0,17-0,37

–

–

≤0,25

–

–

–

≤0,30

–

–

–

ТУ 14-3Р-1128-2007

0,17-0,24

≤0,025

≤0,030

0,35-0,65

≤0,25

–

–

–

0,17-0,37

–

–

≤0,30

≤0,008

–

–

≤0,30

–

–

–

Характеристики стали 20

Высококачественная сталь 20 обязательно должна отвечать стандартам, иметь определённые параметры и сферу использования. Рассмотрим, за счёт каких своих характеристик сплав остаётся востребованным и популярным.

Химический состав углеродистой стали 20

Так как марка стали 20 – высококачественный материал, к её химическому составу предъявляются жёсткие требования. Выплавка осуществляется согласно правилам, прописанным в ГОСТ стали 20. В состав входят следующие компоненты:

• Железо (Fe) – примерно 98%.
• Углерод (C) – 0,2%. Число 20 в наименовании указывает на содержание этого элемента. Углерод отвечает за прочность. Чем больше его, тем более твёрдым, прочным сплав становится.
• Кремний (Si) – 0,17-0,35%. Нужен для удаления водорода, кислорода, азота из состава. Они увеличивают пористость, число газовых раковин, значительно снижающих прочность металла.
• Марганец (Mn) – 0,35-0,65%. Также серьёзный раскислитель, ещё и благоприятствует удалению серы. Улучшает качество поверхности, уменьшает риск появления трещин в процессе горячей обработки. Благодаря ему, лучше протекают сварка, ковка.
• Никель (Ni) – до 0,3%, хром (Cr) – до 0,2%, медь (Cu) – до 0,3%. Элементы обуславливают улучшение механических, коррозионностойких показателей. Впрочем, поскольку их количество невелико, они не оказывают серьёзного влияния на сталь.
• Фосфор (P) – до 0,035%, сера (S) – до 0,04. Вредные примеси. При слишком большом их содержании, сталь становится слишком хрупкой. Кроме того, падает показатель вязкости.

Уровень раскисления

• Спокойная сталь 20. За счёт введения кремния и марганца, полностью отсутствует кислород. Оксидов железа также очень небольшое количество. Это и обеспечивает «спокойное» застывание металла в ковше. Однородность, плотность СТ20 на выходе отличные, только сверху формируется газовая раковина.
• Кипящая сталь. Образовывается путём раскисления марганца, что ведёт к повышению содержания закиси железа. Соединение образует углекислый газ. В итоге формируются пузыри газа, выглядящие как кипящая масса. Такой металл очень пористый, химические элементы распределены неравномерно, что обуславливает ухудшение механических характеристик, увеличивает опасность появления трещин, ухудшает свариваемость. Но есть и достоинства – невысокая цена, отсутствие небезопасных отходов.
• Полуспокойная СТ20. Нечто среднее между предыдущими разновидностями сплава.

Физические свойства

Плотность стали 20 – 7850 килограмм на кубометр. Температура начала плавления равна 1500 градусов по Цельсию. Смесь становится полностью жидкой при температурном показателе 1600 °С. Сплав легко отдаёт тепло, но так же хорошо его накапливает. Коэффициент теплопроводности 48 Вт/(м·град), удельная теплоёмкость – 490 Дж/(кг · °С). Сталь прекрасно проводит ток.

Химические свойства

У материала невысокая химическая устойчивость к большинству кислотных соединений. Если на поверхность попадёт влага, на ней останется ржавчина. Из-за неё сильно ухудшается внешний вид, прочность.

Механические свойства

Сталь является высокопластичной, прочность средняя, твёрдость хорошая. Модуль упругости составляет 200 МПа. Разрыв происходит при достижении наибольшего удлинения в 23-26%, относительное сужение ещё больше – 55%.

Повышение прочностных показателей осуществляется путём выполнения наклёпа, возможно прокатывание роликами. Производится нормализация либо отжиг упрочнения. В обозначенном случае имеется в виду термический метод воздействия.

Технологические свойства стали 20

Прекрасно поддаётся обработке давлением, выдерживает всякий вариант резания. Штамповка преимущественно осуществляется в горячем виде. Не растрескивается при паровой обработке и под большим давлением. Группа свариваемости 1.

• СТ20 включён в подгруппу цементируемых сплавов. Твёрдость цементируемого слоя оказывается до 62 HRC, тогда как сердцевина остаётся «мягкой», в пределах 20-35 HRC.
• Химическое воздействие, термообработка (закалка) упрочняют металл, увеличивают срок его использования.
• Свариваемость без ограничений, флокеночувствительностью не характеризуется, к отпускной хрупкости не склонна.

Сталь 20ЮЧА (20ЮЧ) / Auremo

Обозначения

Название	Значение
Обозначение ГОСТ кириллица	20ЮЧА
Обозначение ГОСТ латиница	20JuChA
Транслит	20YuChA
По химическим элементам	20AlZr

Название	Значение
Обозначение ГОСТ кириллица	20ЮЧ
Обозначение ГОСТ латиница	20JuCh
Транслит	20YuCh
По химическим элементам	20AlZr

Описание

Сталь 20ЮЧА применяется: для изготовления труб, корпусов, днищ, плоских фланцев и других деталей, эксплуатируемых в средах содержащих сероводород и углекислый газ при температурах от -40 °С до +475 °С; деталей трубопроводной арматуры с проведением термообработки; сварных сосудов газовой и нефтехимической промышленности; бесшовных горячедеформированных нефтегазопроводных труб повышенной коррозионной стойкости и хладостойкости, предназначенных для использования в системах нефтегазопроводов, технологических промысловых трубопроводов, транспортирующих нефть и нефтепродукты, а также в системах поддержания пластового давления в условиях нефтедобывающих предприятий эксплуатируемых в средах, содержащих сероводород и углекислый газ.

Примечание

Сталь стойкая к коррозионному растрескиванию.

Стандарты

Название	Код	Стандарты
Термическая и термохимическая обработка металлов	В04	СТ ЦКБА 026-2005
Сортовой и фасонный прокат	В32	TУ 14-1-3332-82
Листы и полосы	В23	TУ 14-1-3333-82
Болванки. Заготовки. Слябы	В31	TУ 14-1-4179-86, TУ 14-1-3345-82
Листы и полосы	В33	TУ 14-1-4853-90
Трубы стальные и соединительные части к ним	В62	TУ 14-3-1652-89, TУ 14-3-1600-89, TУ 14-157-54-97, TУ 14-162-14-96, TУ 14-162-20-97, TУ 14-3-463-2005, TУ 14-3Р-54-2001, TУ 14-3-1745-90
Обработка металлов давлением. Поковки	В03	TУ 26-0303-1532-84

Химический состав

Стандарт	C	S	P	Mn	Cr	Si	Ni	Fe	Cu	N	As	Al	Ca
TУ 14-1-4853-90	0.16-0.22	≤0.005	≤0.02	0.5-0.8	—	0.17-0.37	≤0.25	Остаток	≤0.25	≤0.012	≤0.08	0.03-0.1	0.001-0.01
TУ 14-1-4179-86	0.16-0.22	≤0.012	≤0.02	0.5-0.8	≤0.3	0.17-0.37	≤0.4	Остаток	—	≤0.012	—	0.03-0.1	—
TУ 14-3-1652-89	0.16-0.22	≤0.012	≤0.02	0.5-0.8	—	0.17-0.37	≤0.4	Остаток	—	≤0.012	—	0.03-0.1	—
TУ 14-3Р-54-2001	0.16-0.22	≤0.012	≤0.02	0.5-0.8	≤0.25	0.17-0.37	≤0.4	Остаток	≤0.3	≤0.012	—	0.03-0.1	—
TУ 14-162-14-96	0.17-0.22	≤0.015	≤0.015	0.5-0.65	≤0.25	0.17-0.37	≤0.25	Остаток	≤0.25	≤0.012	—	0.03-0.05	—
TУ 14-3-1745-90	0.16-0.22	≤0.012	≤0.02	0.5-0.8	≤0.25	0.17-0.37	≤0.4	Остаток	—	≤0.012	—	0.03-0.1	—

Fe — основа. По ТУ 14-1-4853-90, ТУ 14-3-1652-89 и ТУ 14-1-4179-86 химический состав приведен для стали 20ЮЧ. В раскисленную сталь с целью глобуляризации сульфидных неметаллических включений вводится РЗМ (титан, кальций, цирконий) из расчета 0,7 кг/т. Содержание РЗМ в стали не является сдаточным показателем, но контролируется и вносится в документ о качестве. В сталь вводятся технологическая добавка силикокальция из расчета получения в готовом прокате 0,001-0,010 % кальция. По ТУ 14-3-1652-89 и ТУ 14-1-4179-86 содержание остальных элементов — по ГОСТ 1050. По ТУ 14-162-14-96 химический состав приведен для стали 20ЮЧА. В стали допускаются отклонения по содержанию углерода (-0,020 %), алюминия (±0,010 %), марганца (+0,15 %), серы (+0,005 %), фосфора (+0,005 %). В раскисленную сталь с целью глобуляции сульфидных неметаллических включений вводится церий из расчета содержания церия в стали 0,050 %, содержание которого не контролируется, а в сертификат заносится его расчетная величина. С целью повышения прочностных свойств допускается введение в сталь ванадия в количестве до 0,050 %. По ТУ 14-3-1745-90, ТУ 14-3Р-54-2001 химический состав приведен для стали 20ЮЧ. Остаточное содержание остальных элементов по ГОСТ 1050. Отклонение по содержанию углерода -0,020 %, алюминия +0,010 %, другим элементам по ГОСТ 1050. В раскисленную сталь с целью глобуляризации сульфидных неметаллических включений вводится один или несколько модификаторов из группы: РЗМ, титан, кальций, цирконий в количестве до 0,07% каждого. Содержание этих элементов в стали не является сдаточным показателем, но вносится в документ о качестве. По ТУ 14-1-3332-82 химический состав приведен для стали 20ЮЧ. В стали допускается отклонение от нормированного химического состава по углероду -0,020%, по алюминию ±0,010%, а по содержанию остальных элементов и остаточных — по ГОСТ 1050. В раскисленную сталь вводится РЗМ (цериевой группы) из расчета не менее 1 кг на одну тонну и получения церия в металле в количестве 0,015-0,030%. Содержание церия не является сдаточным показателем, но контролируется и вносится в сертификат.

Источник
