Станок для заточки дисков циркулярных пил

Как сделать станок для заточки пил своими руками

В Интернете предлагают за небольшие деньги приобрести чертежи заточного станка для дисковых пил, который выглядит вполне профессионально (см. фото ниже).

Судя по внешнему виду, многие детали для него нужно заказывать на стороне, причем с токаркой и фрезеровкой. На практике (есть видеоролик на YouTube) полный цикл обработки на таком станке одного зуба с переходом на другой занимает не менее 30 секунд. Для сравнения можно посмотреть скорость заточки на самоделках в видеороликах ниже.

Одно из самых распространенных решений при изготовлении самодельного заточного станка (в том числе и у зарубежных мастеров) — это использование платформы из толстой фанеры, которая по направляющим вместе с пилой надвигается на обычное электроточило с заточным кругом.

Это устройство изначально сориентировано на заданный угол заточки, а глубина подачи в нем выставляется двумя упорами. Позиция зуба после поворота фиксируется храповым механизмом, который в этой самоделке является самым сложным узлом.

Ниже еще один ролик с самодельным станком, сделанным по тому же принципу

Обратите внимание на скорость установки и заточки

Другой пример относится к изделию, которое народный умелец собрал в полном смысле этого слова из металлолома. Кроме переходника на вал двигателя и тарельчатого алмазного круга, в этом станке все остальные детали изготовлены из вторчермета. Выглядит станок неказисто и несколько неустойчив, что признает и сам автор. Однако его универсальность впечатляет, да и используется он для профессиональных целей (похоже, что установлен в пилоточке при пилораме).

Пользоваться такой конструкцией без определенных навыков наверняка неудобно, но ее создатель судя по всему является профессиональным заточником.

Техника и правила точения пильных дисков по дереву

Для восстановления состояния зубьев пилы требуется качественно заточить их грани. При этом нужно учесть их неравномерный износ. В основном тупится передняя часть, потому что на нее ложится большая нагрузка.

Потом нужно детально изучить инструкцию производителя по эксплуатации станка

Важно необходимо сначала его подготовить (установить на ровную поверхность, правильно подключить и настроить). Затем можно переходить к точению дисков, причем технология будет зависеть от типа зубьев и затачиваемой зоны

Заточка прямого зуба по передней плоскости

Затачивается передняя часть зубьев дисков пил таким образом:

  1. Затачиваемый диск ставится на оправку, после чего зажимается конусной втулкой и гайкой.
  2. Потом выставляется по горизонтали с помощью маятникового угломера. При этом угол скоса передней плоскости должен быть равен 0°.
  3. С помощью вращения винта оправка с кругом двигается по горизонтали для точной регулировки переднего угла заточки, в результате передняя часть зуба должна плотно прижаться к точильному кругу.
  4. Маркером отмечается первый затачиваемый зуб.
  5. Включается электродвигатель, после чего затачивается передняя часть зуба — для этого его несколько раз поступательными движениями прижимают к абразивному кругу и отпускают. Причем за счет силы прижима регулируют толщину снимаемого с зуба металла.
  6. После затачивания одного зуба пильный диск отводится от точильного круга, затем он поворачивается по оси на один зуб для дальнейшей заточки.
  7. Данная процедура повторяется до тех пор, пока затачиваемый диск не прокрутится до отмеченного ранее маркером места.

Заточка скошенного спереди зуба

Для этого диск требуется установить под наклоном — под углом скоса передней части зубьев. Чаще всего он составляет +8°. Затем также помечают маркером 1-ый зуб и последовательно затачивают каждый 2-ой зуб. Далее положение диска меняют и устанавливают отрицательный угол заточки -8°. После чего снова затачивают каждый 2-ой зуб диска.

В ходе точения требуется отслеживать равномерный скос для каждого режущего сегмента. При большой погрешности требуется переустановить затачиваемый диск, чтобы зубья на нем были одинаковой формы. При этом требуется периодически делать контрольные замеры.

Заточка зубьев по задней плоскости

Одним из важных этапов точения дисков циркулярных пил является обработка задней части зубьев. Для этого их устанавливают так, чтобы задняя часть зубьев располагалась в одной плоскости с рабочей поверхностью точильного круга и нормально контактировала с ним.

Требуется также учитывать скорость вращения рабочего инструмента. На оборудовании с ручной регулировкой требуется устранить вероятный перегрев кромок затачиваемых зубьев. Кроме того, нужно следить, чтобы круг не снял с зубьев много металла. Изменение формы одного или нескольких режущих элементов негативно отразится на качестве обработки древесины.

Способы заточки

Вы можете использовать заточной станок для пил или подручные приспособления.

Существует три основные методики заточки, где используется определенное приспособление, и соблюдаются правила обработки дисков. Какая из них самая правильная, сказать сложно. Опробовав каждую методику, вы сможете сделать определенные выводы для себя.

  • Классической;
  • Полнопрофильной;
  • Заточка граней зубцов.

Про каждую из них расскажем отдельно.

Классическая

Данная методика заточки используется давно, из-за чего и получила свое название.

  1. Заточка начинается с задней поверхности диска.
  2. Переднюю часть, набегающую на материал при резке, остается в своем неизменном положении.
  3. Обработку можно осуществлять непосредственно на дисковой пиле или снять пильный круг, установив его в тиски.
  4. Если затачиваете на циркулярке, обязательно отключите станок от питания.
  5. Для фиксации диска воспользуйтесь парой брусков, которые закрепят круг словно клинья. Бруски должна быть плотно прижаты к изделию, чтобы не допустить его движения при точении.
  6. Фломастером нанесите метку на первый зуб, с которого вы будете начинать.
  7. Выполните на первом зубе определенное количество движений точильным приспособлением. Запомните их количество.
  8. Для всех последующих зубцов повторяйте аналогичные по количеству и интенсивности движения.
  9. По завершению заточки обязательно проверьте работоспособность обновленной своими руками пилы. Если не возникает постороннего шума, вибраций и дисковый станок ведет себя стабильно, вам удалось правильно выполнить работу.

Читать также: Единица измерения индуктивности это мти

Альтернативные решения

К альтернативным способам заточки относятся те два метода, о которых мы описали выше. Они являются достаточно эффективными, потому часто применяются мастерами.

  1. Полнопрофильная обработка пильного диска. Среди всех методов точения этот способ можно считать самым точным и высококачественным. Это обусловлено тем, что для полнопрофильной заточки применяют специализированные точильные станки. Специальный круг выбирается по размеру и за один подход проходит все впадину между зубами диска, захватывая при этом поверхность соседней режущей кромки. Подобная методика точения пильных дисков позволяет избежать вероятности деформации зуба круг. Единственный недостаток способа заточки заключается в том, что для обработки пил разного профиля потребуется использовать соответствующие разные круги.
  2. Точение граней зубцов. Популярность данного метода точения инструментов циркулярных пил объясняется тем, что его можно использовать на профессиональном уровне и в обычных домашних условиях. Если заточка осуществляется с помощью станка, вам потребуется приобрести соответствующие абразивные круги, соответствующие параметрам ваших пильных дисков. Но оптимально для большинства владельцев циркулярных пил задействовать домашний способ обработки. Это обусловлено тем, что зачастую не требуется проводить большой объем работ, а вся обработка режущих кромок осуществляется надфилем. Чтобы эффективно заточить изделие, порой достаточно провести 4-5 движений качественным надфилем. Так зубцы приобретут необходимую степень остроты.

Технические характеристики

Станки для затачивания пильных дисков имеют следующие технические характеристики:

  • диаметры используемых точильных кругов — от 100 до 480 мм;
  • мощность электродвигателей — до 380 Вт;
  • допуск по диаметрам обрабатываемых пил — от 65 до 630 мм;
  • диаметры крепёжных отверстий для установки затачиваемого круга — от 12,7 до 32 мм;
  • максимальная толщина снимаемого слоя для одного зуба составляет — до 0,2 мм за одну проходку;
  • тип питания — одно- или трёхфазная сеть;
  • тип передачи от вала двигателя к закреплённому точильному кругу — ременная или шестерная;
  • диапазон углов заточки — от 0 до 30;
  • частота вращения вала двигателя — до 2900 об./мин.;
  • возможность заточки следующих профилей зубцов — прямого, скошенного, трапециевидного, конического.


Правильные углы заточки

Принципы выбора

Станочное оборудование для пильных дисков необходимо выбирать на основе следующих принципов:

  • функциональных и технических характеристик станков;
  • допустимых диаметров устанавливаемых кругов для заточки;
  • точности, диапазона выставления угла точения;
  • мощности электродвигателя;
  • габаритов, массы оборудования;
  • производителя, предоставляемых сроков гарантийного и сервисного обслуживаний;
  • уровня автоматизации;
  • ремонтопригодности оборудования;
  • соответствие станков нормам безопасности при заточке.

Преимущества и недостатки

Преимуществами станков для заточки дисковых пил являются:

  • высокая скорость затачивания;
  • равномерная заточка, точность обработки;
  • регулировка угла точения;
  • простота настройки, обслуживания оборудования;
  • не требуется наличие опыта проведения подобного вида работ;
  • контроль надавливания на точильный круг.

Недостаток — необходимость использования набора точильных кругов, которые нужно переставлять в зависимости от особенностей профиля режущих кромок. Необходимы точильные круги со следующими параметрами:

  • толщина — от 16 до 40 мм;
  • диаметр — от 100 до 250 мм (промышленные варианты до 650 мм).

Производители и стоимость

Производством станков для заточки занимаются следующие производители:

  • Kaindl (Германия);
  • WTG (Китай);
  • ABM (Турция);
  • LAKFAM (Польша);
  • Griggio (Италия);
  • ООО «Камский Берег» (Россия);
  • ЗАО «Липецкое станкостроительное предприятие» (Россия);
  • ОАО «Астраханский станкостроительный завод» (Россия).

Стоимость точильного оборудования по России:

  • промышленный полуавтоматический — от 588 тыс. руб.;
  • компактный с ручной настройкой — от 17 тыс. руб.;
  • автоматический промышленный — от 2,683 млн. руб.

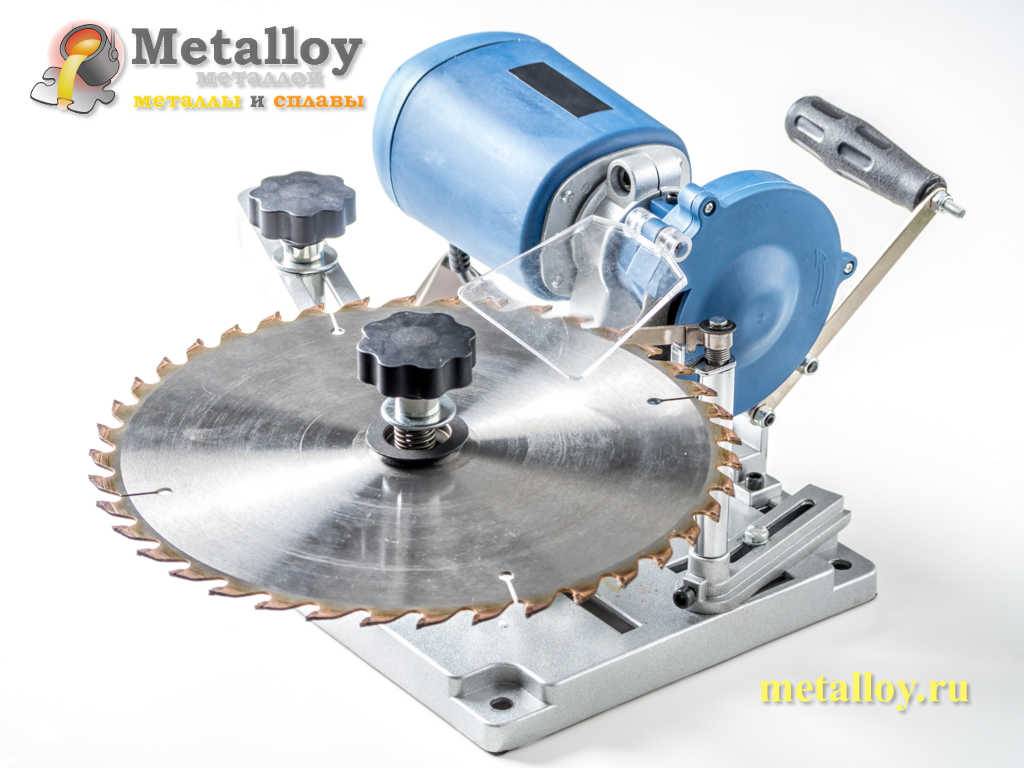

Компактный станок для заточки дисков

Устройство и технические характеристики

Чтобы изготовить приспособление для заточки дисковых пил, необходимо рассмотреть устройство готовых моделей, собранных профессионалами. Элементы оборудования:

  1. Опорная плита из толстого листа металла, на которой располагаются остальные детали.
  2. Электродвигатель с ремнем.
  3. Панель управления с кнопками включения, выключения, дополнительными настройками.
  4. Стойка с прижимом для дисковой пилы.
  5. Направляющие для перемещения зажимов, суппорта.
  6. Рукояти для изменения положения рабочих частей.
  7. Заточной диск.

Современные модели могут оборудоваться дополнительными элементами: лампами для подсветки рабочей зоны, ограничителями глубины подачи абразива, защитными пластинами.

При выборе готового станка необходимо обратить внимание на следующие параметры:

  • тип передачи — шестерная или ременная;
  • максимально допустимые размеры абразивного круга;
  • размеры затачиваемых дисков;
  • допустимые значения выставляемых углов;
  • габариты, массу установки;
  • тип конструкции — напольная или настольная;
  • мощность электродвигателя;
  • систему управления.

Технические характеристики выбираются зависимо от размеров и типа затачиваемой оснастки.

Устройство оборудования (Фото: Instagram / avtokomplex_42)

Как определить необходимость заточки, степень износа и решаем точить или выкидывать

Рабочей поверхностью диска являются зубья-резцы определенной режущей конфигурации. Поскольку диск является расходным элементом пилы, то с выполненными объемами работы режущие характеристики зубьев снижаются, заточка приходит в неудовлетворительное состояние.

Следующие факторы свидетельствуют о том, что резцы нуждаются в оперативной заточке:

  1. Необходимо увеличить нажим диска на поверхность древесины для зарезания и создания пропила.
  2. Из-под защитного кожуха появляется дым, ощущается запах горящей древесины.
  3. Защитный кожух сильно греется.
  4. Мелкие опилки.

Вследствие этих факторов наступают следующие негативные последствия для ручной циркулярной пилы:

  • Снижается производительность.
  • Увеличивается расход электроэнергии.
  • Усиливается нагрузка на электродвигатель и редуктор.

В конечном итоге это приведет к выходу устройства из строя.

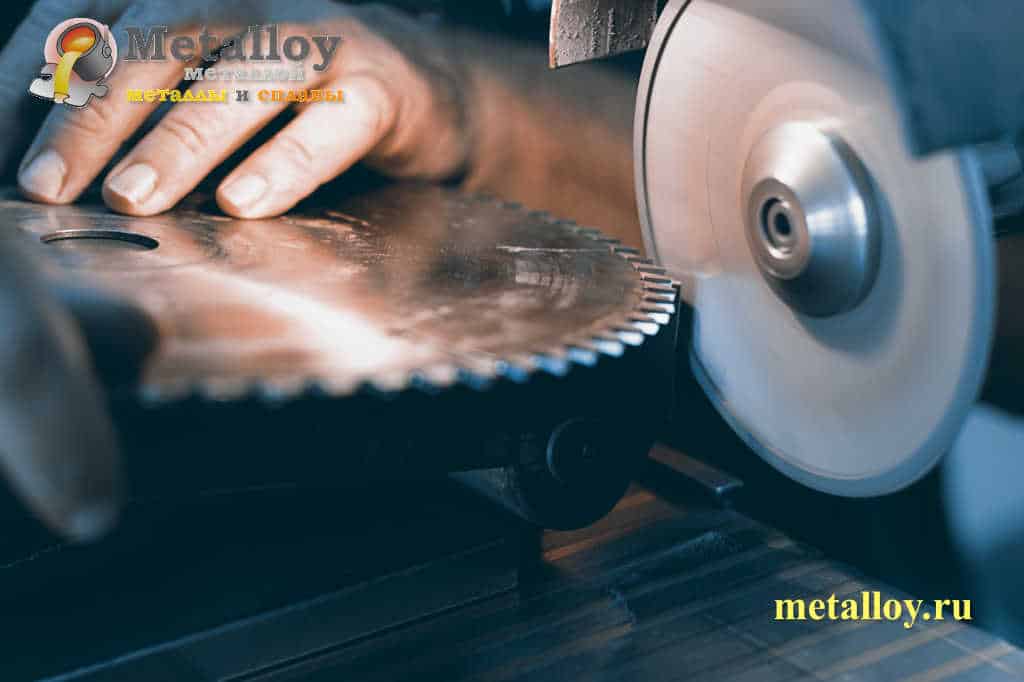

Как заточить дисковую пилу своими руками

Заточить пилу в домашних условиях можно совершенно самостоятельно. Для этих целей нет необходимости посещать мастерскую для использования специализированного точильного станка или приобретать его. Он довольно дорогостоящий, а для заточки используется в редких случаях, если вы конечно не планируете использовать его в крупных производственных целях.

Но удерживать пильные диски в руках в процессе заточки зубьев шлифовальным кругом — не самое лучшее решение. Циркулярные диск — это не сверло, она гораздо габаритней. Никакая твердость рук и отменный глазомер не позволит, сделать заточку так, чтобы режущие элементы были достаточно острыми и пригодными для эффективного использования. Для этого нужно предусмотреть самое простое фиксирующее приспособление.

Положение ее поверхности должно соответствовать уровню осей на заднем диске. Размещение зубчатого круга осуществляет на подставке так, чтобы затачиваемая плоскость зуба была перпендикулярна к полотнам пильного диска. Чтобы заточить скошенные зубья по передним и задним поверхностям нужно предусмотреть подвижные шарниры в данном приспособлении.

Но в таких случаях довольно сложно выдерживать одинаковые величины переднего и заднего угла заточки инструмента. Для устранения данной проблемы, необходимо выполнить жесткую фиксацию центра пилы согласно нужного положения по отношению к точильному кругу. Выполняется это при помощи пазов для оправки, которая монтируется на подставку с размещением на ней затачиваемых пил, либо посредством установки на подставку специального упора, который закрепит пильный диск согласно требуемого угла к абразивному камню.

Если придерживаться всех требований, которые предъявляются к затачиванию твердосплавной циркулярной пилы, то этот инструмент будет работать максимально эффективно на протяжении длительного периода времени.

Основные методы заточки

Заточку циркуляционной пилы производят мелкозернистым абразивным кругом, по плоскостям, образующим основной рабочий режущий угол методами:

  • по передней плоскости;
  • затыловка;
  • по обеим плоскостям.

В случае комбинированного варианта восстановления кромки, первым затачивают передний угол. В этом случае диск может в процессе работы перезатачиваться 25 – 30 раз.

Снятие тонкого слоя с тыльной стороны зуба приводит к более быстрому уменьшению диаметра диска и износа пилы.

В домашних условиях можно делать заточку дисковой пилы своими руками. Достаточно использовать оселок, чтобы поправить инструмент с победитовыми напайками. В случае большого объема работы, делается приспособление из болгарки или фрезера.

Заточка дисковых пил с твердосплавными вставками требует большего усилия и проводится на специальных станках и устройством с абразивным кругом.

Ручной способ

Ручной способ заточки на плоском шлифовальном круге.

  1. Закрепить неподвижно болгарку с кругом.
  2. Сделать опору под диск. Ее плоскость должна быть на одном уровне с осью заточного круга.
  3. Подвести сторону зуба до соприкосновения его по всей площади затачиваемой плоскости.
  4. Установить на столе-опоре 2 фиксатора справа и слева. Они помогут выставлять затачиваемую плоскость быстро, без подгонки каждого зуба.
  5. Упереть впадину в левый фиксатор и проворачивать до упора в правый после каждого поворота диска на один шаг.

Снимать надо с режущей пластины за одну заточку 0,12–0,15 мм.

Чтобы затачивать дисковую пилу по тыльной плоскости, ее следует развернуть и изменить положение фиксаторов.

Болгарка для заточки дисковой пилы

Использование станков

При массовом производстве необходимо регулярно затачивать диски для циркуляционной пилы. Для этого в цехе имеются специальные станки с кругами. На каждом из них приспособление, выставляющее зуб относительно круга под нужным углом и позволяющее инструменту перемещаться поступательно.

В специальном автоматически работающем оборудовании диск совершает только вращательное движение на размер заданного шага. Вращающийся абразивный круг подъезжает после каждого поворота и шлифует очередную плоскость.

Заточить твердосплавный диск можно вручную, оселком, но эффект будет слабым. Без специальных устройств невозможно выдержать угол и снять равномерный слой со всех плоскостей.

Правильная и Качественная Заточка Пильных Дисков Теория Часть 1

Watch this video on YouTube

Недорогие станки от 5 до 30 тыс. рублей

К категории недорогих станков для заточки дисковых пил относятся как легкие малогабаритные устройства с упрощенной конструкцией и небольшой мощностью привода, так и популярные полнофункциональные модели. Все они представляют собой российские бренды, произведенные в Китае, и в целом имеют неплохие отзывы. Станок JMY 8-70 в России также продается под индексами MTY 8-70 и LTT JMY 8-70.

МодельМакс. диаметр (мм)Мощность привода (Вт)Вес (кг)Тип управленияЦена (руб.)
1«Калибр Мастер» ЭЗС-110 Дм4001102,4ручное6 000
2EINHELL BT-SH 90/3503501105,7ручное6 500
3JMY 8-7055025042ручное18 000
4«Кратон» SBS-60060037054ручное25 000
5«Энкор Корвет» 47260037045ручное27 000

Обзор самых популярных устройств

Моделей станков для точения дисковых пил очень много, поэтому имеет смысл рассмотреть самые популярные модели.

JMY8-70

Предназначен для деревообрабатывающих компаний, где детали и заготовки выпиливают дисковыми пилами. Благодаря этому станку можно поддерживать в идеальном состоянии диск пилы, что повысит производительность и качество обработки древесины.

Основные характеристики:

  • напряжение питающей сети – 220 V;
  • мощность электродвигателя – 250 Вт;
  • скорость вращения точильного круга – 2850 об/мин;
  • тип электромотора – асинхронный;
  • диаметр шлифовального круга – 125 мм;
  • диаметр затачиваемых дисков пил – 80-700 мм;
  • угол поворота заточного диска (вправо-влево) – 45/30°;
  • масса – 30 кг.

Преимущества:

  • использование алмазного диска позволяет длительно эксплуатировать станок без техобслуживания;
  • довольно прочное литое основание позволяет добиться высокой точности заточки;
  • за счет резиновых вставок под основанием, эффективно гасится вибрация и шум;
  • легко регулируется.

Недостатки:

  • ручная настройка;
  • отсутствует система охлаждения.

КРАТОН SBS-600

Подходит для деревообрабатывающих предприятий, так как позволяет затачивать пильные диски диаметром 160-600 мм. Оснащен удобным поворотным механизмом и специальной шкалой.

Основные характеристики:

  • напряжение – 220 V;
  • потребляемая мощность – 370 Вт;
  • скорость вращения абразивного круга – 2800 об/мин;
  • тип электромотора – асинхронный;
  • диаметр абразивного круга – 100 мм;
  • диаметры затачиваемых дисков – 160 — 600 мм;
  • посадочный диаметр диска – 20 мм;
  • передний угол заточки – 0-30°;
  • задний угол заточки – 0-30°;
  • размеры без упаковки – 480х900х205 мм;
  • масса – 45 кг.

Преимущества:

  • ременная передача. Благодаря ей удается защитить электродвигатель от перегрузок и уменьшить шумность станка;
  • жесткая и прочная конструкция;
  • предусмотрена регулировка под требуемые углы заточки;
  • имеет защиту от травм;
  • небольшие размеры. Благодаря компактным размерам станок удобно монтировать и обслуживать в процессе эксплуатации.

Недостатки:

большой вес.

Калибр ЭЗС-65МФ 11512

Это многофункциональный точильный станок рассчитан на бытовое использование, так как предназначен для точения лезвий ножей, пил и сверл.

Большая скорость вращения рабочего органа позволяет быстро и качественно заточить любой режущий инструмент.

Основные характеристики:

  • напряжение – 220 V;
  • потребляемая мощность – 65 Вт;
  • скорость вращения абразивного круга – 6000 об/мин;
  • диаметр абразивного круга – 49.3 мм;
  • посадочный диаметр пильного диска – 7.5 мм;
  • размеры в упаковке (ДхШхВ) – 218х200х172 мм;
  • масса – 1,6 кг.

Преимущества:

  • предусмотрен прозрачный экран для защиты работника от пыли, искр, металлической и абразивной крошки;
  • в станине станка имеются отверстия для надежного крепления двигателя и других узлов;
  • не требуется сервисное техобслуживание;
  • небольшая цена.

Недостатки:

не предусмотрена регулировка угла заточки.

КАЛИБР ЭЗС — 110Дм

Профессиональный электрический заточной станок, позволяющий быстро и качественно точить зубья пильных дисков диаметром 90 — 400 мм. Электромотор станка закрыт кожухом, что защищает его от пыли, грязи и механических повреждений.

Основные характеристики:

  • потребляемая мощность – 110 Вт;
  • скорость вращения точильного диска – 5300 об/мин;
  • размеры точильного круга – алмазный:100х2,5х20мм; керамический: 100х6,0х10 мм;
  • допустимый диаметр пильного диска – 90-400 мм;
  • угол поворота заточного блока (влево/вправо) – 25/25°;
  • напряжение сети – 220 V;
  • тип электромотора – однофазный коллекторный;
  • размеры в упаковке (ДхШхВ) – 365х275х295 мм;
  • масса – 2,4 кг.

Преимущества:

  • низкая цена;
  • просто настраивается;
  • имеет простое управление;
  • не требует сервисного обслуживания;
  • большой срок эксплуатации.

Недостатки:

большие зазоры в сопряженных соединениях.

В общем, затачивать дисковые пилы несложно, нужно только знать, как это правильно делается и с помощью какого оборудования. Для затачивания в домашних условиях можно изготовить небольшой станок из болгарки или точильного станка, это позволит сэкономить семейный бюджет. Для небольших предприятий имеет смысл купить рассмотренные в статье популярные модели.

Классификация

Заточные станки для дисковых пил делятся на отдельные группы зависимо от разных факторов. По способу управления:

  1. Ручные установки. Мастеру необходимо выставлять диск самостоятельно, контролировать рабочий процесс. Используются для частных мастерских.
  2. Автоматические устройства. Применяются на предприятиях. Отличаются высокой производительностью, точностью. При работе человеку нужно применять минимум усилий.

По классу:

  • агрегаты бытового применения;
  • оборудование для профессионалов.

По статичности, подвижности рабочих элементов:

  1. Диск установлен в неподвижный зажим. Суппорт с абразивом перемещается по направляющим.
  2. Зажим и пила подвижны, суппорт с абразивом статичен.
  3. Все элементы могут передвигаться.

Станок для заточки (Фото: Instagram / stanki_online)

Процедура заточки пил

Также дисковые пилы могут отличаться друг от друга размерами зубьев. На основании этого признака можно выделить следующие формы зубьев.

Прямые зубья

Чаще всего его можно встретить на пилах, которые используются для быстрого продольного пиления, где не уделяется особое внимание качеству распила

Скошенные зубья

Именно такие зубья и чаще всего представлены на дисковых пилах. Располагаясь на пиле, эти зубья могут отличаться друг от друга по типу заточки, которая может быть правой и левой. Работа такими дисковыми пилами исключает образование сколов, риск возникновения которых особенно высок на краях распиливаемого покрытия.

Конические зубья

Пилы, которые оснащены резцами подобного типа, могут помимо выполнения своей основной задачи применяться и для нарезания нижнего слоя доски, в результате чего удается предотвратить скол на верхнем слое.

Заточка дисков

Опытный мастер обычно сразу понимает, когда зубцы начинают приходить в негодность. Это можно определить по следующим признакам:

Если зубцы затупились, желательно заточить пилу как можно быстрее. Многие домашние мастера ошибочно считают, что получить травму от острой пилы можно гораздо быстрее, чем от тупой. На самом деле, дело обстоит с точностью до наоборот. Такой парадокс объясняется просто: когда пильщик орудует тупой пилой, ему приходится прикладывать физическую силу. Если неправильно рассчитать силу или приложить ее не в том направлении, травмировать кисть руки очень легко. А если пильщик орудует хорошо заточенным инструментом, никаких усилий прикладывать не требуется, главное – точные и аккуратные движения.

При помощи специального станка

Конечно, проще всего заточить дисковую пилу на специальном станке промышленного производства. Такие станки стоят довольно дорого. Приобретать точильный станок для личного пользования выгодно только в том случае, если домашний мастер работает ежедневно и перепиливает большие объемы древесины. А также услуги по заточке предоставляются во многих специализированных магазинах. Станок для заточки пил чем-то отдаленно напоминает гончарный круг, на котором вертится пильный диск, размещенный строго в горизонтальной плоскости. Процесс заточки состоит из следующих этапов:

Затачивать пильные диски на станке очень удобно. Главное – соблюдать технику безопасности и ни в коем случае не поправлять пильный диск, пока станок работает. Все манипуляции с диском производят только при выключенном точильном станке.

Самостоятельная заточка

Многие домашние умельцы прекрасно справляются с заточкой дисковых пил без специального станка. Большинство владельцев циркулярных пил давно привыкли затачивать пильные диски на весу, при помощи обыкновенного напильника или других подручных инструментов для заточки. Однако, этот метод весьма неудобен и травмоопасен. К тому же при ручной заточке можно случайно пропустить отдельные зубцы. Поэтому применять этот метод не стоит.

Бывалые пильщики обычно мастерят для заточки пил круглую деревянную подставку, на которой и размещается пильный диск. Принцип действия таких мини-станков примерно такой же, что и принцип действия станков промышленного производства.

Мастера считают, что перед заточкой пильные диски должны быть немного влажными – это значительно облегчает заточку. Для этого точильщики смачивают пильные диски водой и различными химическими веществами. Однако, эксперты утверждают, что на самом деле такой метод приносит только вред. Любая жидкость разъедает металл и вызывает его коррозию, то есть способствует появлению ржавчины.

Во время самостоятельной заточки нужно быть внимательным, чтобы не пропустить ни один зубец. Даже если затупилось всего несколько зубчиков, а остальные остались острыми, точить нужно абсолютно все зубцы. Она будет работать правильно только в том случае, если все пилящие элементы заточены одинаково.

Самостоятельно заточить дисковую пилу – это не так сложно, как кажется. Как именно затачивать пилу, на станке промышленного производства или на примитивной подставке, каждый домашний мастер выбирает сам. Однако, в любом случае необходимо строго соблюдать элементарную технику безопасности и затачивать зубцы как можно острее. При возникновении трудностей, связанных с заточкой дисковой пилы в домашних условиях, следует проконсультироваться со специалистом. Если регулярно приводить в порядок циркулярную пилу, она прослужит верой и правдой долгие годы.

Любой режущий инструмент имеет свойство затупляться в процессе эксплуатации. Это касается и твердосплавных пильных дисков, которые необходимо регулярно затачивать, для того чтобы распиловка дерева происходила быстро и качественно.

Самый простой способ затачивания зубьев на дисковой пиле — это использование обычного напильника. Но при работе своими руками, над приведением режущего инструмента в рабочее состояние, возникает много сложностей, с которыми может справиться только хороший специалист, имеющий достаточно большой опыт. Гораздо проще, быстрее и эффективнее использовать для этой операции самодельный станок для заточки дисковых пил или заточной станок для дисковых ножей.

Если есть самодельный электрический заточной станок для дисковых пил, не зависимо от того заводской это инструмент или самодельный, следует знать основные принципы использования такого оборудования. Особенно, когда есть необходимость в заточке зубьев пильных дисков, которые имеют разную геометрию и углы затачивания.

Станочный агрегат JMY8-70 – польза и отличительные особенности

Современные заточные станки для дисковых пил, таких как JMY8-70 имеют на сто процентов китайскую сборку и целиком и полностью представляет собой высококачественный агрегат, годный для долгосрочной эксплуатации. Многие специалисты по самостоятельной сборке агрегата берут данное устройство в пример, когда возникает необходимость сделать станок своими руками.

Основное назначение выше упомянутого станка: затачивание пил на диске, в основе которых лежат твердые сплавы, пригодные к быстрой резке по металлу. Станок способен с успехом обрабатывать поверхность детали спереди и сзади, а также способность делать заточку угловой поверхности на максимально качественном уровне.

  • В основе лежит свой круг для обработки детали посредством алмазного нагревателя, минимальный размер радиуса – 65 мм.
  • Пила оснащена наклонным суппортом, он и дает возможность осуществлять заточку изделия под необходимым углом пилой своими руками.
  • Корпусная поверхность производится из специальной литой стали, главным образом используемой в авиастроении.
  • Агрегат инсталлируют на резиновые прокладочные материалы. Они позволяют максимально снизить вибрационную составляющую при обработке материала и давать возможность пить либо подливать воду время от времени для недопущения остановки механизма.
  • Механизм регулируется крайне легко и просто. Даже малоквалифицированный персонал способен управлять данным агрегатом, в том числе совсем не подготовленные специалисты.

При отгрузке товара заводом-производителем для эффективного управления агрегатом прилагают подробную инструкцию, которая в полной мере описывает все сильные стороны агрегата и методы работы с ними.

Основные технические характеристики, связанные с устройством JMY8-70:

  1. Размеры круга для шлифовальной обработки имеют трехгранные параметры: 117×9х7 мм;
  2. Затачиваемый круг способен поворачиваться на угол не менее 20 градусов.
  3. Диаметральная поверхность пилы для заточки составляет не менее 70-800 мм.
  4. Стандартный шлифовальный круг приводится в движение в считанные секунды, а его скорость вращательного момента достигает 2900 оборотов в минуту.
  5. Вес агрегата – 35 кг.

Многие люди, которые используют ручной труд, применяют дисковые пилы из сложных составляющих не на регулярной основе, а в зависимости от необходимости. Таким образом, покупка заводского оборудования может вылиться в ненужные финансовые затраты. Лучшим решением для домашней работы является использование самодельного заточного станка для дисковых пил. Именно поэтому обращение к сторонним компаниям не имеет смысла.

Как правило, для того чтобы выточить изделие своими силами, необходимо использовать сложные механизмы, дабы исключить вероятность порчи изделия. По этой причине и нужно использовать тот агрегат, который даст возможность выдержать обязательный угол для затачивания. Именно сложный станок позволяет установить механизм в продуманном положении с ориентацией на круг для заточки.

Обычный агрегат для самостоятельной выточки детали включает в себя:

  • Электромотор с закрепленной насадкой для шлифовального диска.
  • Подставная площадка, чаще всего на поверхности которой есть возможность располагать ось вращения заточного круга.
  • Наклон подставки обеспечивается посредством петель с одной из сторон, а также благодаря вращающемуся моменту – с другой стороны. Это дает возможность выполнить заточку агрегата по передней и задней поверхности.
  • Дисковая грань фиксируется за счет специальных держателей, на которых и крепятся пилы. По этой причине на поверхность устанавливают специальный паз, на котором и фиксируется пила. Строгое соблюдение правил инструкции дает возможность выдержать угол заточки зубьевых поверхностей.
  • Устройства для обработки материала имеют разные диаметры.
  • Обязательно должны быть качественные упоры для надежной фиксации агрегата.

Видео: самодельный заточной станок дисковых пил.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
