Где понадобится угольник

Металлические угольники незаменимы при монтажных и строительных мероприятиях, на производстве деталей и механизмов, а также в слесарном деле.

Изображение данного устройства практически является символом у плотников, каменщиков, строителей, он незаменим и в заводских условиях при контроле качества, его необходимость очевидна как при внутренних, так и при наружных работах.

Выбор инструмента

Поверочные треугольники можно приобрести в строительных магазинах, ассортимент представляет различные варианты.

• Угольник строительный, изготавливается из стали, применяется домашними мастерами, слесарями, плотниками, сборщиками и т.п.;
• Гранитные угольники тверже, износоустойчивее и не подвержены разрушению, как металлы;
• Угольник с гибкой металлической линейкой чаще всего встречается, это наименее долговечный вариант, но в некоторых случаях нужен именно он.

Выбор угольника

В любом случае, единственное, что мы действительно ожидаем от угольника – это его способность держать идеальный перпендикуляр. Определить это свойство проще простого, понадобится обычный лист формата А4, если сложить его вдвое, он будет служить идеальной проверкой.

Такого рода инструменты имеют совершенно различные габариты, поэтому прежде, чем приобретать, нужно оценить масштабы использования угольника.

На крупных строительных площадях при сборке каркасов, ремонте и отделке используются крупногабаритные инструменты, а для внутренних работ или ручной сборки деталей хватит среднего или даже маленького приспособления. Выпускаются даже специально уменьшенные конструкции с миллиметровой разметкой для миниатюрных работ.

По поводу разметки, можно оговориться, что качество ее нанесения лучше проверить на месте, нередко она стирается при первом же применении.

Также продумайте, какой материал выбрать, например деревянный инструмент не дает пальцам скользить, но так же, как и пластиковый угольник, для сварки он не подойдет.

Специальные виды угольников

Современный вид поверочного угольника крайне удобный в применении это инструмент, дополненный ампулой с жидкостью, как на пузырьковом уровне. Такая конструкция решает проблему невозможности использовать два инструмента и делать отметки одновременно. Если в жизни такой не попадался, посмотрите фото угольника с функцией уровня.

Еще необычное приспособление, очень удобное для конструкторов – малка. Это скорее угломер, позволяющий измерить угол и перенести его без изменений на заготовку или чертеж. Угол может быть не только прямой, но и острый или же тупой.

Можно изготовить такой угольник своими руками из дерева, потребуется соединить основу и фанерное перо при помощи дрели и крепежа (По принципу циркуля). Теперь можно самостоятельно замерить, например, угол при штукатурке оконных откосов.

Магнитный угольник предназначается для фиксации элементов при сварке. Благодаря этому прибору, для проведения работ достаточно одного человека, при этом точность будет ничуть не хуже, а может и лучше, т.к. все детали крепятся под определенным углом и удерживаются в процессе укладки шва.

Стыки получаются ровными и аккуратными, а поверхности фиксируются даже вертикально. Угол сварки или пайки можно настраивать в зависимости от необходимости, вообще магнит, как правило, отключается для снятия фиксации без усилий и повреждений свежего шва.

Важно понимать, что у разных объектов разная масса, соответственно не всегда можно ограничиться обладанием одного такого инструмента. Тяжелые элементы крепятся на более мощные и массивные магниты

Все угольники, которые можно приобрести, классифицируются на 4 уровня точности

При монтаже конструкций, когда угол имеет решающую важность, применяется нулевой класс, остальные работы вполне можно проводить с применением 2 или 3 класса точности

Столярный угольник

Столяр – старое и уважаемое ремесло, выделившееся в отдельную профессию от плотничества в 14 веке. Необычность и сложность этой профессии заключается в том, что столяр должен обладать пространственным воображением, навыками работы руками и художественными талантами. В круг его интересов попадает как производство предметов быта, мебели, окон, дверей, так и дизайн интерьеров. Эта профессия требует знаний о различных типах древесины, их качестве, свойствах, назначении, а также о видах их соединения.

Если до промышленной революции столярные работы традиционно выполнялись с деревом, то с развитием производства прибавились и другие материалы — металлы, гипсокартон, ПВХ и т.д.

Поэтому эффективность усилий столяра во многом зависит от используемых им инструментов. И одним из них выступает угольник столярный.

Обычное чертежное приспособление в виде прямоугольного треугольника, необходимое для построения углов – угольник пришел к нам из глубины веков. Сделанный из двух брусков, закрепленных перпендикулярно друг другу, строительный угольник был необходимым инвентарем для каменщиков и плотников, выступал символом их труда. Теперь он стал одним из базовых инструментов и в наборе столяра.

Где используются поверочные угольники?

Инструмент нашел свое применение во многих областях, например, при проведении слесарных, монтажных, строительных работ, в бытовом и промышленном ремонте, при изготовлении больших и не очень механизмов и деталей. Не зря изделие давно позиционируется в качестве символа работы строителей, плотников и каменщиков, применяясь повсеместно, начиная с крупных стройплощадок и заканчивая ремонтом небольших помещений.

Так в производственной сфере угольники применяются с целью контроля качества новой продукции. В строительстве же инструмент используется при:

• Укладке тротуарной и напольной плитки;
• Резке газобетонных блоков;
• Контроле и разметке собираемых элементов и углов обрабатываемых заготовок;
• Креплении металлических элементов во время сборки, пайке и сварке;
• Многих прочих работах.

https://youtube.com/watch?v=vY-TEwNyPt0

Поверочные угольники — типы и где они применяются

Существует пять видов поверочных угольников, которые нашли свое применение для контроля прямых углов в различных сферах. Рассмотрим более подробно, какие виды поверочных угольников бывают, и чем они отличаются между собой.

1. Лекальный — обозначается в виде букв УЛ. Используется для нанесения разметочных линий. Прибором осуществляется контроль перпендикулярности соответствующих элементов различных конструкций. Главное преимущество прибора заключается в его высокой точности. Достигается это за счет наличия острых измерительных поверхностей. Отличительная особенность инструмента заключается в том, что одна сторона представлена в виде короткой части с утолщенным размером, а вторая длинная с утонченным профилем
2. Лекальные плоские — для обозначения применяется аббревиатура УЛП. Отличительная особенность этого типа инструмента от предыдущего в том, что обе части оснований представлены в виде утолщенного профиля. Служат лекальные плоские угольники для нанесения разметки на плоской поверхности
3. Лекальный цилиндрический или УЛЦ — кардинально отличается по конструкции от предыдущих двух вариантов. Представлен прибор в виде цилиндра с фасками. Основание цилиндра с боковой поверхностью создают высокоточный прямой угол. Приборы представляют собой эталонные или образцовые изделия, которые нашли свое применения в метрологических станциях и в сфере машиностроения. Лекальные цилиндрические угольники имеют не только нулевой, но и первый класс точности, и бывают разной длины
4. Плоские — для их обозначения используется аббревиатура УП. Состоит инструмент из двух плоских оснований. Это самый распространенный вариант угольников, которые выпускаются с разными классами точности от 0 до 2
5. Широкие — свое название они получили по причине того, что одна сторона основания имеет увеличенную конструкцию профиля. Широкое основание предназначается для того, чтобы иметь возможность расположения инструмента на плоской поверхности без его удержания. Широкие угольники маркируются в виде двух букв УШ

В домашнем хозяйстве применяются обычные плоские угольники. Они в свою очередь классифицируются на три вида, с которыми следует ознакомиться более подробно. Зная, какие виды плоских угольников бывают, не составит большого труда осуществить их правильный выбор в зависимости от поставленной задачи.

Виды угольников

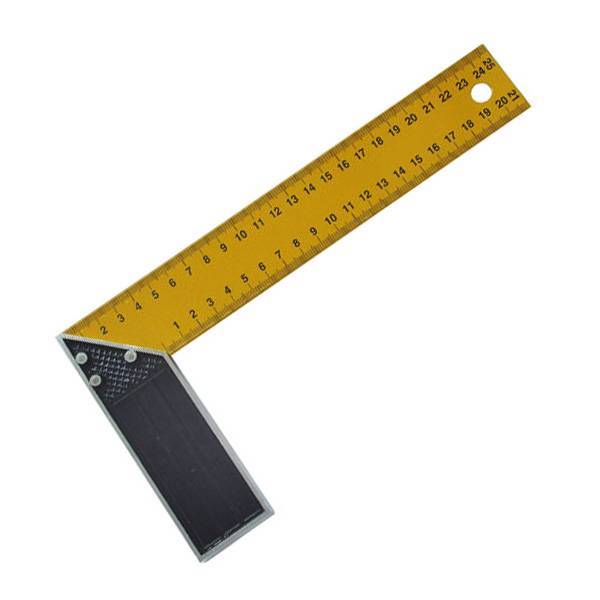

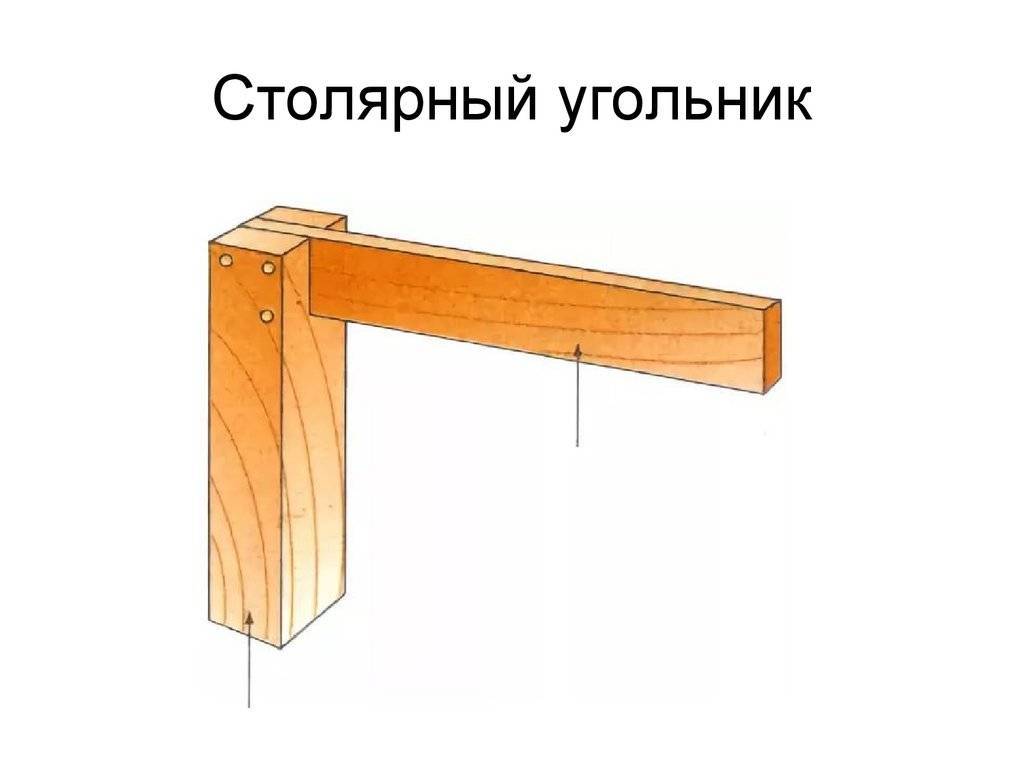

Простейший плотницкий угольник состоит из пластины с разметкой, жестко зафиксированной в ручке под углом 90°.

Изделия различаются как размерами (длина линейки от 6 до 160 см) так и материалами из которого изготавливается колодка-основание (дерево, металл, пластик). Распространенное название – «уголок».

Для замера и выставления различных по величине углов используется столярное приспособление «малка». Основное отличие от уголка состоит в возможности перемещать линейку (перо) под углом к ручке. Особенность позволяет измерять имеющийся угол и переносить его на заготовку или точный измерительный прибор.   Относительное расположение колодки и пера фиксируется винтом и гайкой «барашком». Столярный прибор, впервые появившийся у плотников, стали активно использовать строители, монтажники, представители других профессий. Изготавливается из дерева и металла.

В разностороннем столярном угольнике низ колодки и дальняя граница линейки соединены между собой дополнительной пластиной. В результате образуется жесткая треугольная конструкция. Чаще всего применяются изделия, в которых соотношения длины линейки и рукоятки треугольника 1:1. Соотношение углов 90°:45°:45°. Угольник разносторонний (соотношение длины линейки и колодки 2:1) позволяет производить разметку с другими градусами – 90°:60°:30°.  Как правило, изготавливаются из нержавеющей стали, реже из алюминия. В некоторых случаях измерительная шкала наносится не только на рабочую пластину, но и на соединительную планку. Иногда длинная сторона (гипотенуза) используется как датчик-транспортир. Линии разметки соответствуют величине градусов треугольника, вершина которого находится в точке пересечения основной рабочей поверхности и рукоятки.

Разновидностью угольника является столярный ерунок. Его назначение – разметка углов в 45° и 135°. В колодку вставляется пластина под углом в 45°.

Чтобы найти центр деревянной детали цилиндрической формы используют угольник-центроискатель. К классической конструкции добавляют линейку, одна из граней которой делит прямой угол угольника на 2 равные части (является биссектрисой).

На некоторые столярные уголки «навешивают» дополнительное оборудование: пузырьковый уровень, держатель для чертежных работ. Линейка может перемещаться относительно рукоятки. Возрастает функциональность прибора. С его помощью можно не только измерять размер заготовки, но производить разметку изделия в любой плоскости с большой точностью. Модификация делает столярное рабочее приспособление универсальным (комбинированным).

Выбор угольников

Поверочные угольники представлены в специализированных торговых сетях в нескольких вариантах. Пожалуй, самый распространенный – это стальной слесарный угольник с широким основанием, изготавливаемый из инструментальной стали. Из габбро-диабаза изготавливаются угольники с широким основанием гранитные. Они имеют более высокую твердость, нежели стальные и не подвержены коррозии. Существуют угольники поверочные брусковые из твердокаменных пород. Все эти приборы производятся в соответствии с ГОСТом. Стандарты угольников брусковых предусматривают кроме допуска перпендикулярности допуски плоскостей измерительных и опорных поверхностей. Угольники с гибкой металлической линейкой представлены в самом большом ассортименте и используются чаще остальных форм. Собственно, множество модификаций инструмента имеют одну суть и одно предназначение.

Если проводимые работы требуют обязательного применения поверочного угольника, значит с его приобретением не стоит задерживаться. Поскольку угольники представлены в различных размерах, то следует учитывать масштабность предстоящих работ. Если нужно измерить какие-то детали в собираемом инструменте или проверить качество внутренней отделки при ремонте, то подойдет мелкий или средних размеров инструмент. Если же контролироваться будут крупные внешние конструкции, то и угольник должен быть соответствующий, массивный. Особенно это касается больших строительных площадей.

Для работ с мелкими конструкциями существуют малые модели поверочных угольников. Шкала на них имеет миллиметровую разметку, а вес колеблется от 70 до 100 г. Такие «малыши» очень востребованы при слесарных работах.

Выбирать угольник в специализированном магазине рекомендуется с помощью обычного бумажного листа стандартом А4. Этот листок, сложенный ровно пополам будет безупречным контролером идеальность прямого угла.

Кроме точности угла нужно проверить и качество поверочного угольника. Случается, что на дешевом экземпляре сантиметровые и миллиметровые деления нанесены так, что сотрутся при первом же применении. Поэтому, нужно убедиться, что разметка хорошо держится. Шкала обычно наносится на рабочую часть угольника. Но мастера, часто пользующиеся инструментом, считают, что удобство придает и наличие шкалы на самой ручке.

Очень важен материал, из которого изготовлена ручка инструмента. Деревянная модель надежно держится в руке. А вот металлическая и пластиковая требуют резиновых вставок во избежание скольжения пальцев. Обязательно надо подержать покупаемый инструмент в руках, чтобы понять, удобно ли будет с ним работать. Неудобный в использовании инструмент может привести к погрешностям в измерениях.

Приобретаемый инструмент должен быть крепким, с хорошо подогнанными элементами. Если линейка по отношению к ручке «ходит ходуном», такую модель надо оставить на полке магазина. Не стоит гнаться за дешевизной. Угольник должен быть надежным и послужить долго. Материал, из которого изготовлен инструмент, не должен быть восприимчив к каким-либо внешним воздействиям. Большие модели поверочных угольников предназначены для работ на улице, поэтому на них не должна действовать влага.

Существуют очень удобные модели поверочных угольников, снабженные контрольной ампулой с жидкостью. Она делает измерение идеально точным, не допуская малейших отклонений от плоскости. Такая модель предусматривает совмещение в одном инструменте строительного уровня и поверочного угольника. Это очень удобно, так как за один раз в руках находятся сразу два измерительных прибора.

Итак, процесс изготовления:

1. Вбиваем в длинную доску два гвоздя на расстоянии L= 5 метров друг от друга. Это расстояние нужно выполнить точно, Разметку лучше делать металлической рулеткой.
2. Надеваем на гвозди два кольца, например от ключей, и туго стягиваем кольца прочным шпагатом или веревкой. Веревку или шпагат надо надежно закрепить на кольцах.
3. Вбиваем в доску два гвоздя на расстоянии L=4 метра и повторяем операцию по пункту 2.
4. Повторяем то же самое при L=3. Все. Угольник готов.

Проверим перпендикулярность вертикального бруса к горизонтальной платформе. Закрепим с помощью гвоздей один из тросиков, например трехметровый, на вертикальном брусе в точках 1 и 2. На те же гвозди оденем кольца пяти и четырехметровых тросиков, сводим свободные концы вместе и натягиваем конструкцию. Если точка 3 совпала с горизонтальной платформой – все в порядке. Угол 90 градусов.

Разумеется, что можно делать угольник не из трех отдельных тросиков, а из одного, выполненного треугольником. Тогда потребуется только три кольца, правильно расположенных на веревке.

Похожий вариант проверки рамы приведен на фото. А вот еще вариант проверки той же рамы, если у вас нет угольника, но есть металлический метр.

Отмерьте от угла рамы два катета по 60 и 80 сантиметров, приложите к рискам линейку. Если катеты измерены точно и метр линейки совпал с рисками, то рама сделана, верно. Угол прямой.

И, наконец, правильно поставим забор на приусадебном участке.

Натяните вдоль забора один из катетов нашего угольника и закрепите его колышками. Растяните наш угольник и забейте третий колышек. Вы получили прямой угол. Можно ставить забор.

Все эти фокусы с веревочным угольником основаны на школьной формуле: « квадрат гипотенузы равен сумме квадратов катетов».

Целые числа три четыре и пять, удовлетворяющие этому условию, легко запоминаются. Эти числа можно кратно изменять.

Можно, например, сделать отрезки длиной 1,5 2 2,5 метров, или 0,6 0,8 1 метр и даже 0,3 0,4 0,5 метра. Нужно только учесть, что чем меньше размер отрезков, тем точнее нужно выполнить их длину.

Расчет показывает, что при самых неблагоприятных стечениях обстоятельств, когда ошибка в длине всех тросиков будет 1 см, то для угольника с длинами 100 80 и 60 сантиметров угол будет не 90 градусов, а 93 градуса. Для длин 3 4 и 5 метров только 90,059 градуса.

Веревочный треугольник, несмотря на примитивную простоту, дает очень неплохие точностные результаты.

Автор статьи “Угольник из веревки своими руками” Георгий Меньшиков

Столярный угольник

Столяр – старое и уважаемое ремесло, выделившееся в отдельную профессию от плотничества в 14 веке. Необычность и сложность этой профессии заключается в том, что столяр должен обладать пространственным воображением, навыками работы руками и художественными талантами. В круг его интересов попадает как производство предметов быта, мебели, окон, дверей, так и дизайн интерьеров. Эта профессия требует знаний о различных типах древесины, их качестве, свойствах, назначении, а также о видах их соединения.

Если до промышленной революции столярные работы традиционно выполнялись с деревом, то с развитием производства прибавились и другие материалы — металлы, гипсокартон, ПВХ и т.д.

Поэтому эффективность усилий столяра во многом зависит от используемых им инструментов. И одним из них выступает угольник столярный.

Обычное чертежное приспособление в виде прямоугольного треугольника, необходимое для построения углов – угольник пришел к нам из глубины веков. Сделанный из двух брусков, закрепленных перпендикулярно друг другу, строительный угольник был необходимым инвентарем для каменщиков и плотников, выступал символом их труда. Теперь он стал одним из базовых инструментов и в наборе столяра.

Делаем откосы без проблем

Чаще всего малка-угломер применяется при устройстве оконных и дверных откосов. При помощи этого инструмента можно добиться не только ровных углов, но и правильно оштукатурить поверхность.

Важно, чтобы углы имели правильный угол рассвета и были симметричны относительно друг друга. Добиться этого на глаз практически невозможно: разница между откосами сразу же бросается в глаза. Как получить ровные углы откосов? В первую очередь для работы необходимо подготовить стены

Для этого их оштукатуривают, убирая все видимые неровности. Участки будущих откосов очищают от грязи и пыли и грунтуют. Если на окне имеются следы монтажной пены, её выступающие части срезают

Как получить ровные углы откосов? В первую очередь для работы необходимо подготовить стены. Для этого их оштукатуривают, убирая все видимые неровности. Участки будущих откосов очищают от грязи и пыли и грунтуют. Если на окне имеются следы монтажной пены, её выступающие части срезают.

Затем следует выбрать правильный угол рассвета. Для этого необходимо решить, с каким наклоном будет накладываться штукатурка. Это можно сделать, используя малку-угломер. Его колодку необходимо разместить на краю рамы окна. Угол определяется при помощи пера; это делается со стороны стен. После этого результат фиксируется, и остальные углы проверяются малкой. При несовпадении, выбирается другой показатель на приборе, либо подбивается лишняя штукатурка.

Для того чтобы откосы стали одинаковыми, их углы нужно выравнивать. Штукатуры обычно не выравнивают штукатурку возле окон, и она выглядит оборванной. Перед началом работ необходимо выровнять эти углы. Для этого на стену можно установить рейку, поставленную по уровню. Затем задаётся нужный угол и наносится раствор уже под этим углом.

Перед тем как на откосы будет наноситься штукатурка, необходимо закрепить на стенах рейки. Это можно сделать при помощи гвоздей или саморезов в зависимости от того, из какого материала изготовлены стены. После того как рейки будут сняты, образовавшиеся от креплений отверстия можно будет зашпаклевать.

На откос смесь нужно наносить с излишком. Для того чтобы штукатурка не отваливалась и ложилась ровно, её наносят под углом; действовать нужно от центра к углу. Малка-угломер потребуется для того, чтобы убрать из откосов лишнюю штукатурку. При помощи этого же инструмента углу придают нужное направление: для этого колодку нужно переместить на раму окна. По раме нужно провести колодкой, направляя её сверху вниз. При помощи пера малка-угломер выравнивает поверхность и удаляет с неё лишнюю штукатурку. Иногда в процессе работы появляются ямки. Избавиться от них несложно: достаточно положить на углубление больше смеси. Лишнее количество также можно убрать малкой.

Завершающий этап вывода откосов – это чистовая отделка. Для откосов нормальная толщина слоя штукатурки составляет 5 мм. Если работал неопытный мастер, слой может быть значительно толще. В этой ситуации обычно хочется сразу выровнить откос, но спешить с этим не стоит, так как раствор штукатурки имеет большую массу и при неаккуратном воздействии отваливается . Для того чтобы не пришлось делать всю работу заново и исправлять допущенные ошибки, лучше дать штукатурке возможность немного схватиться в том виде, который уже есть.

Ждать следует примерно сутки. После того как штукатурка встанет, нужно будет использовать специальную тёрку для зачистки. Этот инструмент позволит убрать все крошки и углубления, которые появились на откосах во время работы с ними

При желании поверхность можно сделать идеально ровной, однако работать нужно с осторожностью: некоторые мастера снимают слишком большой слой штукатурки и делают глубокие впадины, которые приходится заделывать заново

Метод ручного ошкуривания достаточно пыльный, поэтому лучше использовать защитную повязку. Пользуясь этим методом, мастеру не придётся прибегать к использованию дополнительных инструментов или материалов, а углы рассвета получатся одинаковыми.

Часто в столярном деле возникает необходимость измерения отличных от 90 градусов углов. Такая потребность возникает также и в строительстве, для чего и был изобретен такой простой инструмент, который называется малка. В строительстве этот инструмент применяется преимущественно при установке подоконников, но не каждый мастер знает, как пользоваться малкой. Угломер также будет незаменимым инструментом для тех исключительных случаев, когда необходимо выровнять плинтуса на полу или потолке.

Применение слесарного металлического угольника

Его применяют во всех строительных и монтажных работах, на производстве конструкций, устройств, приборов, машин, в слесарно-сборочных работах, связанных с градусной разметкой деталей. В лабораториях, где нужны точные измерения. Каменщик, плотник не может обойтись без угольника. Инструмент используется как для внутренних работ, так и для работ крупного масштаба. Ни одна стройка, производственные механизмы, металлообрабатывающая промышленность, от мастерской до крупных заводов и цехов, не могут обойтись без измерительного прибора.

Читать также: Намоточный станок своими руками с натяжением

Применение при строительстве

• при сварочных выполнениях, конструктивных решениях, при процессе пайки;
• при резке газобетонных блоков;
• при установке готовых блоков, проверке изделий;
• при возведении домов, сооружений, плиточной укладки на полу, тротуарах и разных рабочих моментов.

Угольники металлические с широкой пяткой (УШ) применяются в машиностроении, токарном деле, фрезерных работах. Этим приспособлением проверяют точность работы механизированных машин, соединение деталей, крепёжных соединений, когда нужна гарантированная точность сопряжения, калибровка взаимно расположенных частей, движущихся механизмов.

Лекальные поверочные — применяются в основном как проверочные в отделах технического контроля, в лабораториях для оценки качества, где проводят сертификацию. Лекальные поверочные уголки применяют в серийном производстве на проверку прямого угла. Такие инструменты применяют в слесарных, монтажных, строительных, фрезерных сферах деятельности.

Применение слесарного металлического угольника

Применение при строительстве

• при сварочных выполнениях, конструктивных решениях, при процессе пайки;
• при резке газобетонных блоков;
• при установке готовых блоков, проверке изделий;
• при возведении домов, сооружений, плиточной укладки на полу, тротуарах и разных рабочих моментов.

Угольники металлические с широкой пяткой (УШ) применяются в машиностроении, токарном деле, фрезерных работах. Этим приспособлением проверяют точность работы механизированных машин, соединение деталей, крепёжных соединений, когда нужна гарантированная точность сопряжения, калибровка взаимно расположенных частей, движущихся механизмов.

Лекальные поверочные — применяются в основном как проверочные в отделах технического контроля, в лабораториях для оценки качества, где проводят сертификацию. Лекальные поверочные уголки применяют в серийном производстве на проверку прямого угла. Такие инструменты применяют в слесарных, монтажных, строительных, фрезерных сферах деятельности.

Металлический угольник комбинированный

Широко используется угольник комбинированный, он имеет двухстороннюю разметку. Такая конструкция позволяет измерять, контролировать любые углы. В этот механизм встроен пузырьковый уровень, имеет преимущества перед пользователем:

• разметка внешних и внутренних углов;
• широкий диапазон измерений от 20 до 170 градусов;
• позволяет одновременно видеть несколько углов;
• можно комбинировать различные позиции;
• легко собирается и разбирается.

Как правильно выбрать металлический уголок

Выбираем инструмент для долгой службы. Лучше подойдёт металлической конструкции

При выборе нужно обратить внимание на угол, проверить можно листом формата А4. Выбираем, чтобы мерные деления были выбиты, нанесённые краской быстро сотрутся. Удобнее инструмент с нанесением измерительных делений с двойной шкалой

Ручка изготавливается из такого же материала, но могут дополнить другим. Обычно ручку делают с резиновыми вставками на металлической либо пластиковой конструкции

Удобнее инструмент с нанесением измерительных делений с двойной шкалой. Ручка изготавливается из такого же материала, но могут дополнить другим. Обычно ручку делают с резиновыми вставками на металлической либо пластиковой конструкции.

Существует много разновидностей слесарного металлического уголка. Он есть маленьких и больших размеров, выбираем по назначению. Выпускаются модели с элементом уровня, индикатор уровня вставляется в одну из плоскостей, удобен в использовании, одновременно проверяет правильность угла и уровень поверхности.

Угольники подразделяют по классу точности, изготавливаются три класса: 0; 1; 2. Обозначение — О, наиболее высокоточные.

УП 100*60 Кл.1 расшифровывается так: угольник поверочный имеет размер 100 мм на 60 мм, класс точности № 1. Так маркируется измерительный инструмент.

Металлические уголки готовят из:

1. инструментальной легированной стали;
2. цементируемой стали;
3. углеродистой стали.

Цена уголка зависит от стоимости материала.

Металлические уголки отличаются не только плоскостями, но и значением углов в градусах 45, 60, 90, 129, 30, 120. Остальные значения углов выполняют шаблонными вариантами.

Как правильно пользоваться

Наносить линии на заготовки с помощью инструмента несложно. Овладеть техникой может даже школьник. Принцип использования угольника зависит от поставленной задачи.

Обзор угольников в моей мастерской. Какой выбрать угольник.

Цель	Способ применения
Нанесение перпендикуляра	Приспособление укладывают к заготовке, совмещая острый угол с краем детали. Карандашом линия наносится вдоль стенки угольника со стороны прямого угла (квадратная часть прибора).
Проверка прямого угла, соединений под ∠ 90°	Прямой угол инструмента прикладывают к соединению или проверяемому участку детали. Наносят контрольную метку при выявлении несовпадений.
Создание линий под ∠ 45°	На рабочей поверхности обозначаются границы прямого угла. Интервал между выступающими точками следует разделить пополам, поставить метку. Остаётся только соединить её с центром.
Создание параллелей	Инструмент укладывают к краю детали, ставят разметку на нужном расстоянии. Переставляют угольник, соблюдая определённый интервал. Проводят ровную линию.
Нанесение различных углов	Ориентиром является прямой угол. Вначале делается метка на нужном значении, после проводится прямая линия из центра к поставленной точке.
Разметка для распила древесины	Приспособление укладывают на заготовку, фиксируют его струбциной. Карандашом проводят параллельную катету линию, обозначающую будущий срез.

Использование изобретения Свенсона

Правила применения угольника Свенсона несколько отличаются от обычного инструмента. Чтобы измерить степень наклона в градусах, ориентируются на гипотенузу. Для использования его в качестве транспортира следует установить упор в деталь, определить нужный угол, нанести разметку.

Применение в качестве направляющей предусматривает фиксацию инструмента на детали струбциной. После этого пилой осуществляют проход вдоль контрольной линии.

Для создания круга угольник устанавливают в начальной точке и фиксируют его. В плоскость с нужным значением ставят грифель карандаша. В процессе проворачивания приспособления Свенсона образуется окружность заданной величины.

При отсутствии опыта рекомендуется обратиться за помощью к профессионалу. Достаточно нескольких минут для наглядного обзора способов применения столярного угольника.

Измерительные и разметочные устройства

Перечень устройств, применяемых для разметки и измерения габаритов деревянных изделий, представлен в таблице.

Тип устройства	Назначение	Особенности конструкции
Линейка, рулетка, метр	Измерение линейных размеров	–
Угольник	Разметка и проверка прямых углов	Тонкая планка столярного угольника вставлена в толстую (колодку) под прямым углом. Колодка служит упором при измерениях и разметке
Угломер	Измерение и разметка углов	Состоит из двух шарнирно соединенных пластин. Угол между пластинами регулируется и фиксируется зажимом
Малка	Измерение и разметка углов	Отличается от угломера разной толщиной пластин. Толстая пластина (колодка) служит упором, как в угольнике
Ярунок	Разметка углов 135 и 45°	По конструкции ярунок аналогичен угольнику, но детали расположены под углом 45°
Уровень	Контроль горизонтальности поверхностей	–
Отвес	Контроль вертикальности поверхностей	–
Поверочная рейка, шнур	Контроль прямолинейности поверхностей	–
Кронциркуль	Измерение размеров объемных деталей	Циркуль с изогнутыми ножками
Штангенциркуль	Точное измерение линейных размеров	–
Рейсмус	Разметка параллельных линий	Две планки, вставленные в брусок с параллельными направляющими
Черта	Разметка параллельных линий	Напоминает кронциркуль, ножки которого изогнуты не внутрь, а в сторону
Отволока	Разметка линий для плотного соединения деталей	Фигурное устройство с рабочей частью в виде клина. Клин вставляют между сопрягаемыми поверхностями. Гвоздем, вбитым в отволоку, выполняют разметку, перемещая инструмент
Циркуль	Вычерчивание окружностей	–
Карандаш	Нанесение линий	–
