Стреловой кран

Конструкционные особенности стрелы автокрана

Каждый узел стрелы автокрана имеет свои функциональные особенности. От количества секций зависит грузоподъемность стрелы.

Сечение стрелы автокрана

Если взглянуть на стрелу автокрана в сечении, то можно увидеть, что она имеет прямоугольную форму. Это дает преимущество при сборке. Выделяют также стрелы автокрана овоидного сечения (настоящий провыв в производстве), трапециевидного и многогранного сечения, которые оснащают дополнительными фиксаторами. Таким образом, в сечении стрелы автокрана может быть:

1. прямоугольник,
2. овоид,
3. трапеция,
4. многогранник.

Овоидный профиль улучшил технические характеристики стрел. К основным преимуществам относятся:

• высокий уровень устойчивости,
• большой запас прочности,
• стойкость к большим силовым нагрузкам,
• низкая металлоемкость.

Стрелы овоидного сечения эффективно выдерживают все виды нагрузок, и сегодня успешно внедряются в производство стреловых кранов.

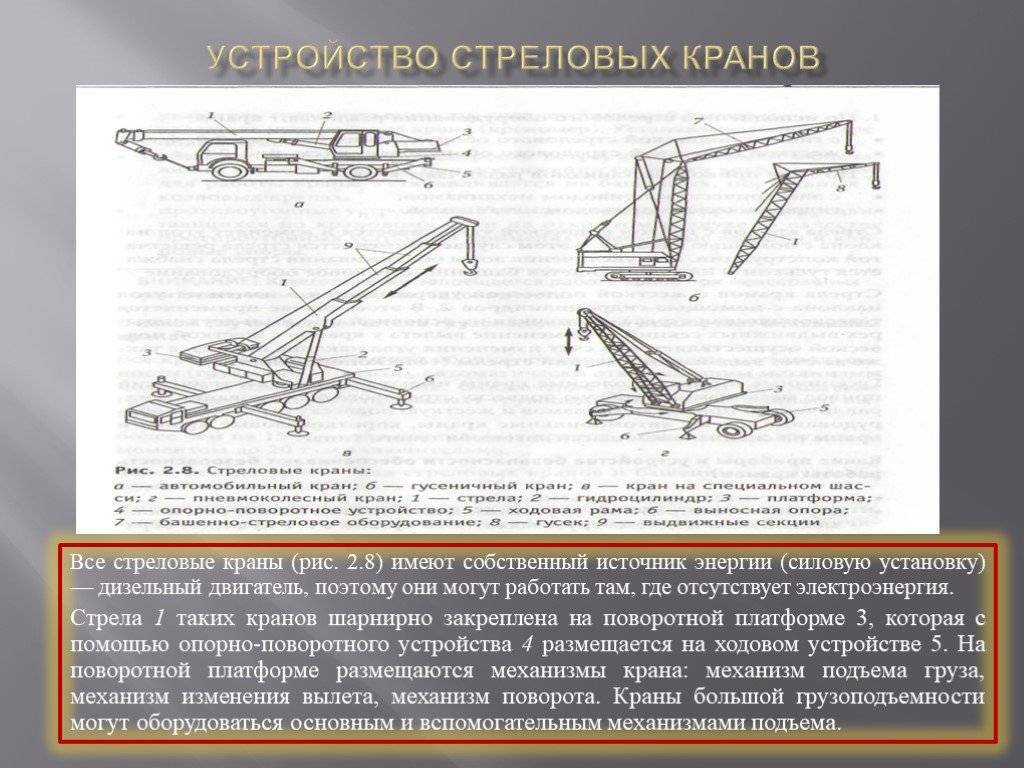

Общая характеристика стреловых самоходных кранов и их классификация

Скрыть рекламу в статье

Скрыть рекламу в статье

Стреловые самоходные краны находят широкое применение в строительном производстве благодаря своей маневренности и возможности работы без устройства специального подкранового пути. Их используют в основном на монтажных и погрузочно-разгрузочных работах.

Каждый стреловой кран состоит из следующих сборочных единиц: шасси с ходовым устройством, неповоротной рамы, поворотной платформы, соединяемой с базовым шасси через опорно-поворотное устройство, приводной установки, исполнительных механизмов и рабочего оборудования.

Основными механизмами самоходного крана являются: механизм подъема груза, изменения вылета крюка, механизмы вращения платформы и передвижения крана. Краны большой грузоподъемности имеют два грузоподъемных механизма — один для больших, а второй для малых грузов.

Каждый кран имеет кабину для крановщика с размещенным в ней пультом управления. Некоторые краны имеют две кабины, одна из которых служит для управления при передвижении крана, а вторая для управления грузоподъемными работами. Краны оборудуются комплектом контрольной предохранительной аппаратуры.

Рабочее оборудование самоходных стреловых кранов выполняется в виде канатно-подвесной прямолинейной стрелы, канатно-подвесной стрелы с гуськом, канатно-подвесной телескопической (см. рис. 65), жесткоподвесной телескопической (рис. 101,6), а так же в виде башенно-стрелового оборудования (рис. 101, а).

Оборудованные стрелами с управляемым гуськом стреловые краны обеспечивают подъем груза на большую высоту со значительным вылетом крюка. Однако наклонное положение стрелы суживает возможности использования подстрелового пространства на размер L (см. рис. 101,а). При применении башенно-стрелового оборудования площадь обслуживания в плане увеличивается в 2 раза.

Рис. 101. Схема стрелового оборудования стреловых самоходных кранов

а — прямолинейная стрела и башенно-стреловое оборудование; б — жесткоподвесная телескопическая стрела

Основные параметры стреловых самоходных кранов Общего назначения стандартизированы ГОСТ 9692 — 71. Этим ГОСТом предусмотрен следующий типовой ряд грузоподъемностей стреловых кранов: 6,3; Ю; 16; 25; 40; 63; 100; 160 и 250 т. Указанная грузоподъемность стреловых кранов является максимально допустимом при минимальном вылете стрелы, который устанавливается этим же ГОСТом.

Технические требования к качеству стреловых кранов установлены ГОСТ 11556 — 71, а терминология, относящаяся к ним, — ГОСТ 15135 — 69.

По конструктивному исполнению ходового устройства стреловые самоходные краны разделяются на автомобильные, смонтированные на типовом автомобильном шасси; тракторные, базой которых является типовой трактор; пневмоколесные; пневмоколесные автомобильного типа; гусеничные и железнодорожные.

В каждой из этих групп краны классифицируются по грузоподъемности, типу силового оборудования (дизельный или карбюраторный двигатель), виду привода от силовой установки к исполнительным механизмам (механический, электрический, гидравлический), виду рабочего оборудования, типу стрелы (прямолинейная, телескопическая, стрела с гуськом, башня со стрелой).

Для обозначения моделей стреловых кранов принята система индексации, состоящая из букв КС, обозначающих принадлежность машины к стреловым кранам; четырех цифр и двух букв.

Первая порядковая цифра после букв КС обозначает группу грузоподъемности, которой соответствует определенное значение грузоподъемности.

Группа грузоподъемности …….

1	2	3	4	5	6	7	8
4	6,3	10	16	25	40	63	100

Вторая порядковая цифра указывает на тип ходового оборудования, при этом гусеничный ход обозначается цифрой 1, гусеничный уширенный — 2, пневмоколесный — 3, шасси автомобильного типа — 4, автомобильный — 5, тракторный — 6, прицепной — 7.

Третья порядковая цифра указывает на тип стрелового оборудования: цифра 6 означает канатоподвесное, 7 — жесткоподвесное, 8 — телескопическое раздвижное. Четвертая порядковая цифра означает очередной номер модели.

Следующая за цифрами буква указывает на номер модернизации, а последняя — С, Т (или ТВ) соответствует типу исполнения — северному, тропическому и тропическому влажному.

Например, марка машины КС-5463БС обозначает: кран грузоподъемностью 25 т, на шасси автомобильного типа, с канатоподвесным стреловым оборудованием, третьей модели, второй модернизации, в северном исполнении.

Другие статьи из раздела “Стреловые самоходные краны”:
   > · Общая характеристика стреловых самоходных кранов и их классификация· Автомобильные краны· Пневмоколесные краны· Устойчивость самоходных стреловых кранов

Навигация: Начало         |     Другие книги     |  Отзывы:

Основные модификации

Первые модели автокранов оснащались решетчатыми цельными стрелами на тросовой подвеске. При их установке крюк и подвес укрепляются прочными тросами. Благодаря решетчатой конструкции они выгодно отличаются небольшим весом.

В то же время, наиболее востребованы сегодня телескопические стрелы, образованные несколькими выдвижными сегментами. Выдвигающаяся конструкция обладает высокой гибкостью, способной выдержать значительные нагрузки. Максимальное число секций, которые сегодня может изготовить отечественная промышленность, достигает пяти.

Во многих случаях более удобно использование кранов с башенными стрелами, так как их отличает значительная высота подъема. Такой тип оборудования используется, в основном, на строительстве высоких объемных сооружений.

Виды стрел автокрана

Большинство современных моделей автокранов оснащено телескопическими стрелами. Механизм стрелы состоит из нескольких выдвижных секций. Такая выдвижная конструкция может выдержать значительный вес, а также отличается большой гибкостью. Если рассматривать отечественные модели автокранов, то у них максимальное число выдвижных секций равно 5.

Если требуется конструкция большего размера, более рационально и удобно использовать автокран с башенной стрелой. Он отличается от телескопической конструкции большей высотой подъема. Применяются башенные автокраны при строительстве высоких сооружений.

Как устроен АСК с гидравлическим управлением. (см. рис)

Гидравлический привод АСК применяют для выполнения следующих операций: изменение длины телескопической стрелы, путём выдвижения секций; подъём и пускание крюка с грузом; управление величиной угла поворота стрелы; поворот платформы с кабиной и стрелой на 3600 ;

Операция подъёма и опускания стрелы и поворот стрелы, могут совмещаться с поворотом платформы или с выдвижением-втягиванием секций телескопической стрелы. Управление гидроцилиндрами выдвижения выносных опор и гидроцилиндрами блокировки рессор подвески автомобиля может осуществляться автономно.

Телескопическая стрела может содержать несколько выдвижных секций. Секции, представляют собой балки коробчатого сечения, в т.ч. не выдвижная секция, которая шарнирно связана с поворотной платформой. На переднем конце крайней секции, установлены блоки грузового полиспаста или крановая подвеска. Выдвижение и втягивание секций телескопической стрелы осуществляет гидроцилиндр двойного действия а, при нескольких секциях, это происходит в определённой последовательности.

Грузовая лебёдка АСК состоит из канатного барабана и привода: гидромотора, редуктора и ленточного тормоза. Регулировка числа оборотов гидромотора позволяет поднимать и опускать груз с различной скоростью.

Поворотная платформа, установлена на ходовой раме шасси автомобиля с помощью опорно-поворотного устройства. Вращение платформы осуществляется с помощью гидромотора, редуктора и тормоза. Выходной вал редуктора оснащён шестерней, находящейся в зацеплении с зубчатым колесом опорно-поворотного устройства. Гидромоторы получают давление от гидронасосов, которые, в свою очередь, получают вращающий момент от силовой установки автомобиля-дизеля, через коробку передач и раздаточную коробку.

Механизм передвижения автомобиля получает вращающий момент от раздаточной коробки при выключенных насосах. Масло под давлением поступает от насосов по трубопроводам к гидравлической аппаратуре в кабине оператора, через поворотное соединение. Управление рабочими органами АСК осуществляет оператор из кабины с помощью гидравлических распределителей. Рабочее давление в системе поддерживается на уровне 12-16 МПа.

Параметры

Параметрами называются основные величины, характеризующие кран. Основными параметрами стреловых кранов являются:

Наклон и поворот

Для стреловых поворотных кранов должна быть обеспечена возможность подъёма наибольшего рабочего груза на расчётном уклоне при всех положениях поворотной части.

Расчётный угол наклона — угол, величина которого:

При работе на выносных опорах для стреловых кранов угол наклона может приниматься 1° 30″. Расчётный угол наклона с башенно-стреловым оборудованием определяется проектирующей организацией и указывается в паспорте крана (в СССР введено информационно-директивным письмом Госгортехнадзора СССР от 26 августа 1971 года).

Телескопические модели

Устройство телескопической стрелы и работа автомобильного вездеходного крана

С расширением сферы использования кранов стреловых самоходных стали совершенствоваться и их рабочие механизмы. Если на первых моделях устанавливались решетчатые модификации с тросовой подвеской, то сегодня автокраны оборудуются телескопическими стрелами. Их подвижная конструкция позволяет не только увеличивать грузоподъемность автокрана, но и свободно передвигаться по трассе в потоке обычных машин.

Решетчатые модели отличались простой конструкцией, их изготовление не требовало сложных технологических операций. Для ее удлинения применялись специальные вставки, что требовало дополнительного времени и сил. С появлением телескопических стрел на гидравлических цилиндрах в производстве стреловых автокранов произошла настоящая революция.

Характеристики стреловых кранов

ГОСТ 22827-85 регламентирует основные характеристики и типоразмеры, которыми могут обладать самоходные стреловые краны. Характеристики – основные параметры, определяющие область применения и назначение спецтехники. Они бывают:

• высотные – вылет крюка от ребра опрокидывания, длина стрелы, глубина опускания и высота подъема грузозахватного оборудования;
• характеристики скорости – определяют скорость подъема, поворота груза, изменения вылета стрелы, движения в рабочем и в подготовленном к транспортировке состоянии;
• параметры наклона – расчетный уклон, при котором обеспечена возможность перемещения по вертикали максимально тяжелого груза при всех положениях поворотной части;
• показатели угла поворота – угол, на который спецтехника может повернуться.

Эти же характеристики применимы для описания стационарных стреловых кранов. Для получения более подробной информации следует обращаться к соответствующим ГОСТам.

Виды работ автокрана

Автокраны задействуются для выполнения самых разных видов работ Автокран способен выполнять самые разные виды работ, связанных с подъемом и перегрузкой кусковых, запакованных или сыпучих материалов. Они активно используются коммунальными и ремонтными службами, задействуются при строительстве, реконструкции зданий и объектов, при проведении спасательных операций и т.д.

Основные виды работ автокрана следующие:

• прокладка трубопроводов и иных инженерных сетей;
• погрузка в открытые кузова или вагоны;
• выгрузка из открытых кузовов или вагонов;
• дорожные работы;
• установка блочных конструкций;
• подъем стройматериалов и оборудования;
• перемещение тяжелых механизмов, автомобилей, металлоконструкций.

Это далеко не все виды работ, для которых задействуют автокраны. Универсальность и многофункциональность этой спецтехники делают ее востребованной в различных сферах.

Способы переноса груза

В подъемных стрелах груз переносится одновременно горизонтально и вертикально увеличением или уменьшением угла наклона. Благодаря особенностям конструкции, краны с подобными модификациями гораздо легче других видов.

Тип жесткой стрелы отличается постоянной длиной вылета в течение рабочего цикла. Перемещение груза осуществляется движением самого крана, а также вращением подъемного механизма. Для увеличения вылета приходится останавливать работу автокрана.

В моделях с грузовой тележкой она перемещается горизонтально. Если нужно увеличить подъемную высоту, стрелу ставят в наклонном положении, и на ее конце закрепляют грузовую тележку.

https://youtube.com/watch?v=2p5jBk1amRk

Виды автокранов по типу кабины

Если рассматривать все виды автокранов, то можно их разделить на две группы по типу кабины. Она может быть:

1. стационарная;
2. нефиксированная.

Нефиксированная кабина в свою очередь тоже может быть разной конструкции, а именно:

1. гидравлическая;
2. поворотная.

Автокран Ивановец 25 т с поворотной кабиной, переведенный в транспортное положение Стационарная кабина автокрана не двигается, имеет большое панорамное стекло и защищена металлической сеткой — она должна предохранить оператора и технику при возможном падении груза.

Нефиксированная кабина получила большее распространение. Гидравлические конструкции способны менять положение, чтобы увеличить обзорность для машиниста. Самые распространенные кабины — поворотные. При переводе автокрана из транспортного положения в рабочее кабина поворачивается на 180 градусов. Это было сделано для того, чтобы кран в транспортном режиме занимал меньше места и вписывался в автомобильные габариты.

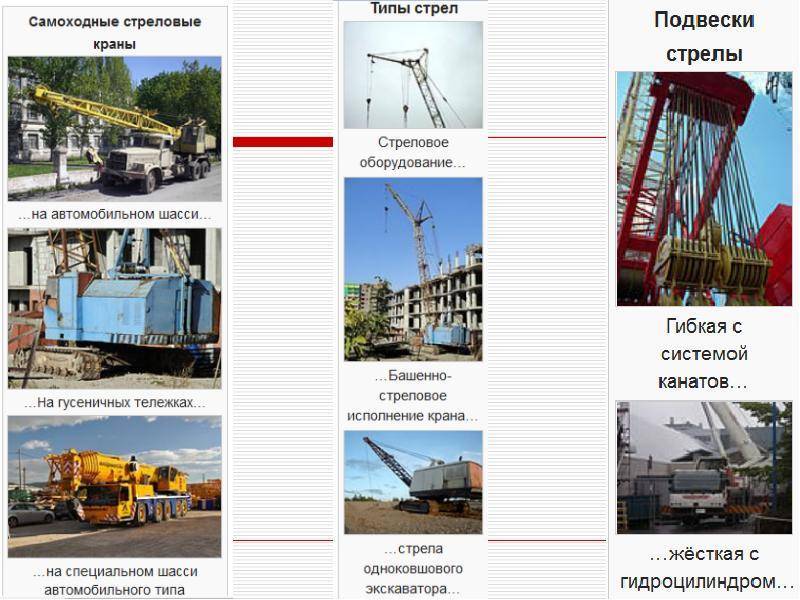

Виды стрел автокранов

Основной рабочий механизм автомобильного крана — это стрела, и по виду стрел автокраны тоже делятся на разные группы. Распространены следующие модификации:

с башенной стрелой;

Автокран с башенной стрелой

с решетчатой стрелой;

Автомобильный кран с решетчатой стрелой. Такие виды автокранов считаются устаревшими, сейчас они не выпускаются

с телескопической стрелой;

У автокрана Либхер стрела состоит из пяти секций

с гуськом.

Стрела автокрана — это его основной рабочий механизм. Он выполняет следующие виды работ:

• поднимает грузы;
• опускает грузы;
• перемещает грузы с одного места на другое.

Вид стрелы автокрана во многом определяет его грузоподъемность. Чтобы улучшить этот показатель, но при этом снизить массу машины и расход топлива, инженеры постоянно модернизируют конструкцию стрелы, предлагая все лучшие и эффективные решения. Подбирать вид стрелы автокрана нужно, исходя из целого ряда обстоятельств, в числе которых необходимость:

• работать с очень тяжелыми грузами (до 2000 тонн);
• поднимать объемные и негабаритные предметы;
• производить операции на небольшой площади в стесненных условиях;
• работать на сложной, неровной поверхности.

Производители выпускают разные виды стрел для конкретных задач. Существуют и универсальные, многофункциональные стрелы автокранов, которые имеют усредненные характеристики и годятся для выполнения самых распространенных и базовых операций.

Что касается видов стрел автокранов, то решетчатые медленно, но верно уходят в прошлое. Преимущество подобной конструкции заключается в ее низкой массе — такие автомобильные краны на порядок легче при прочих равных характеристиках. Вдоль стрелы может двигаться тележка с крюком — за счет этого можно перемещать груз, не сдвигая с места шасси. Самые простые варианты стрел автокрана решетчатого типа даже не имеют тележки — на конце стрелы просто закреплен крюк, который опускается и поднимается при помощи тросов. Минусом таких видов стрел автокранов является то, что рабочие операции могут выполняться по одному радиусу, а для более сложных перемещений грузов приходится перемещать саму машину.

Более универсальными и функциональными являются телескопические виды стрел, поэтому именно они завоевывают популярность. Конструкция подобных стрел состоит из отдельных секций, вставленных друг в друга. Когда требуется выдвинуть стрелу, секции выдвигаются поочередно при помощи гидравлических цилиндров. Благодаря этому длину вылета стрелы автокрана можно регулировать — как с грузом, так и в свободном положении. Это дает максимальный простор для манипуляций и позволяет автокрану с телескопической стрелой выполнять широкий спектр работ.

Башенные краны устроены немного иначе — они не меняют длину стрелы, но увеличивают ее высоту. Эта опция используется для высотных видов работ. О том, как кран собирает сам себя, вы можете прочитать в другой нашей статье.

1.11. Приборы и устройства безопасности, устанавливаемые на кранах

Скрыть рекламу в статье

Скрыть рекламу в статье

Ограничитель грузоподъемности (грузового момента)— устрой­ство, автоматически отключающее привод механизма подъема груза в случае превышения допустимой грузоподъемности крана, а в кранах с переменной грузоподъемностью — момент, создаваемый весом груза.

Концевой выключатель — предохранительное устройство, предназ­наченное для автоматического отключения привода механизма кра­на при переходе его движущихся частей за установленные пределы.

Ограничители вылетаслужат для автоматического отключения механизма вылета (вылета стрелы) при подходе стрелы к мини­мальному и максимальному рабочему вылету.

Ограничитель высоты подъема крюка служит для автоматического отключения механизма подъема крюка при подходе его к верхне­му крайнему положению.

Ограничитель поворотавращающейся части крана служит для того, чтобы не допустить вращения поворотной части крана в одну сторону более двух раз, в целях предотвращения обрывов токоведущих проводов, которые передают электрический ток на двигатели.

Указатель грузоподъемностиустанавливают на стреловых кра­нах, у которых грузоподъемность изменяется в зависимости от вылета крюка.

Прибор показывает грузоподъемность, что помогает предотвра­тить перегрузку крана.

Указатель угла наклонаустанавливают на стреловых самоход­ных и прицепных кранах, за исключением кранов, работающих на рельсовых путях. Указатель угла наклона предназначен для контро­ля за установкой крана. Угол наклона в любом направлении при работе не должен превышать значения, указанного в паспорте крана. Вместо указателя угла наклона может быть установлен сигнализа­тор угла наклона.

Блокировочные контактыпредназначены для электрической блокировки двери входа в кабину крана, крышки люка входа на настил моста и др.

Анемометрпредназначен для автоматического определения ско­рости ветра, при которой должна быть прекращена работа, и для включения аварийных устройств.

Сигнализатор АСОН-1 предназначен для оповещения о при­ближении стрелы крана к электрической сети напряжением свы­ше 42 В.

При приближении к электрической сети в антенне наводится ЭДС, которая поступает в усилительный блок.

Противоугонные устройстваиспользуются при работе башен­ного и козлового кранов для предотвращения их перемещения под действием ветровой нагрузки и схода с рельсов.

Выносные опорыприменяются для увеличения устойчивости самоходно-стреловых кранов.

Тормозаприменяются на исполнительных механизмах кранов для снижения частоты их вращения, полной их остановки, удерживания груза на весу в неподвижном состоянии и остановки крана на опре­деленном месте.

В основном применяются колодочные тормоза, так как они про­сты по устройству и надежны в эксплуатации.

Тупиковые упорыиспользуются для предупреждения схода кра­на с рельсов.

Буферные устройстваиспользуются для смягчения возможного удара об упоры или друг о друга (резиновые подушки, деревянные бруски, пружины или гидравлические устройства).

Съемные огражденияприменяются для безопасности работы. Все находящиеся в движении легкодоступные части крана (зубчатые, цепные и червячные передачи муфты, барабаны, валы, ходовые колеса на рельсах, все токоведущие части) ограждаются прочны­ми металлическими съемными ограждениями.

Площадки, лестницы и передвижные эстакадыслужат для обес­печения безопасного доступа в кабины управления, к электрообо­рудованию, приборам безопасности, механизмам и металлокон­струкциям кранов.

На всех кранах также обязательно устанавливаются приборы освещения и звуковые сигналы.

Другие статьи из раздела “Глава 1. Грузоподъемные краны и устройства”:
· 1.1. Общие сведения· 1.2. Стреловые самоходные краны· 1.3. Башенные краны· 1.4. Мостовые краны· 1.5. Козловые краны· 1.6. Кабельные краны· 1.7. Вертолетные краны· 1.8. Портальные краны· 1.9. Крюковые подвески кранов· 1.10. Грузоподъемные устройства   > · 1.11. Приборы и устройства безопасности, устанавливаемые на кранах· 1.12. Нормы браковки элементов грузоподъемных машин· 1.13. Основные причины аварий и несчастных случаев при работе грузоподъемных машин

Навигация: Начало         |     Другие книги     |  Отзывы:

История появления

Прототипом современных автокранов служат тягачи, работавшие при помощи пара и служившие военным целям, вроде помощи при мобильной стройке или погрузке и выгрузке орудий. Подобные аппараты применялись и в гражданских целях, в сфере сельского хозяйства. Так же, как и в современности, паровые аппараты помогали при погрузке и разгрузке.

Первый отечественный кран (Атп-1) появился в начале 30-х годов прошлого века и располагал достаточной мощностью, чтобы поднимать груз в 1.5 тыс. кг на высоту свыше 2-х метров. Со временем этих характеристик стало недостаточно и уже в следующем десятилетии от модели отказались. Новая разработка советского производства (Ак-3) на порядок превзошла предыдущую и показала результаты, соответствующие грузоподъемности свыше 4т при максимальной высоте 4-5 м. Затем началась война и производство строительного оборудования свернулось на неопределенный срок. В начале 50-х годов, страна отстроила новые предприятия и производство возобновилось, а со временем недостаток строительного оборудования сократился до минимума. В 60-х годах прошлого столетия, советские инженеры изобрели инновационную модель, кран работал автономно от системы автомобиля. К 70-м годам подход к конструированию подобных аппаратов изменился снова, теперь краны проектируют с приводом типа гидравлический. Тогда же, обновилась и конструкция несущих грузовых авто. Главными изменениями новой техники считались модернизированные шасси с усилением и продвинутые, на тот момент, движки авто, что в совокупности, делало конструкцию наиболее конкурентоспособной.

Главная спецификация современного отечественного производства автокранов — это стандарты шасси для разной грузоподъемности. Если брать модели малого сегмента, то есть 16-150 т., то стандарты шасси соответствуют Российским. Модели высокой грузоподъемности, то есть свыше 70 т., используют шасси зарубежного изготовления. Подобная ситуация сложилась из-за отсутствия возможности на Российских заводах изготавливать конструкции, рассчитанные на высокую грузоподъемность.

Зачем тогда гусеничные краны?

Если существует техника одинакового назначения, но разной конструкции, значит, у каждой из конструкций есть свои плюсы и минусы. До строй-площадки колесный кран добросить проще и дешевле (даже с учетом административных ограничений), но как только машина заняла исходную позицию для работы, ее тут же лишают подвижности. Дело в том, что колесные мосты не рассчитаны на нагрузки, которые испытывает работающий с тяжелым грузом кран. Кроме того, у колесного крана высокая база и, соответственно, высоко расположен центр тяжести. Чтобы придать машине большую устойчивость, а заодно и защитить от поломки ходовую часть, кран ставят на выносные опоры- аутригеры — и слегка приподнимают над площадкой. После установки на аутригеры кран сможет работать только в пределах зоны вылета, то есть перемещать грузы там, куда достает стрела. Гусеничный кран таких ограничений лишен. У него более широкая и низкая база, в него уже встроен грузобалласт, и аутригеры ему не требуются. Гусеничный кран может перемещаться по стройплощадке вместе с грузом, и именно поэтому такие краны гораздо чаще приобретают на длительный срок, а не арендуют.

В сложенном виде телескопическая стрела напоминает баллистическую ракету.

Привод стреловых кранов

Основным рабочим элементом является привод, который отвечает за перемещение грузов. Наибольшее распространение получил кран стреловой с механическим типом привода. В нем все узлы приводятся в действие двигателем внутреннего сгорания на дизельном топливе или бензине.

Краны с электрическим приводом широко применяются на городских строительных площадках, где подключаются к электрическим линиям. Для автономной работы требуют установку дизельного генератора. В связи с этим за городской чертой стала популярна спецтехника с гидравлическим приводом, где каждый механизм машины оснащается собственным гидравлическим двигателем.

При этом краны делят на одномоторные, где все рабочие узлы приводятся в действие силовыми установками, работающими на один вал, и многомоторные, где каждый механизм получает движение от собственного отдельного двигателя.

Это интересно: Как изготовить подъемный строительный кран своими руками

Что такое строительный кран башенного типа

Башенные строительные краны – это конструкция, которая с виду имеет форму башни на несущей опоре из металла. Не считая подъема на нужную высоту, подобная техника способна перемещать различные грузы вдоль вылета стрелы, а также поворачивать его вокруг центральной стоки. В результате грузы можно доставить до любой точки стройки, что существенно ускоряет и упрощает проведение работ.

Башенные краны позволяют поднимать на большую высоту строительные элементы

Устройство башенного крана

Большинство современных кранов состоят из 5 основных частей:

1. Башня, выполненная в виде верхне- либо нижнеповоротной конструкции из труб. Большинство моделей без проблем наращиваются по высоте, а также демонтируются непосредственно на стройплощадке.
2. Опорная часть, которая является несущим элементом. Именно на неё приходится весь вес конструкции, вертикальные, а также опрокидывающие нагрузки. В этой связи к этой части предъявляются наиболее серьезные требования.
3. Рабочая стрела – это элемент, который располагается перпендикулярно опорной части. Конструкция стрелы башенного крана может иметь балочный либо же шарнирно-сочлененный тип. На ней же находится грузовая тележка, выполненная из труб или профилей. Всего стрела бывает одного из нескольких типов: молотовидный либо подвесной.
4. Ходовое устройство. Является механизмом, который обеспечивает повороты, а также перемещение груза по стреле. Обычно представлено рельсовой либо шагающей конструкцией.
5. Кабина оператора. Представляет собой место, где находится человек, управляющий всеми движениями устройства.

Обязательно почитайте: Как собирают башенный кран

Принцип работы

Непосредственно на кран осуществляется воздействие сразу нескольких сил, которые создают опрокидывающий момент. Главными из них считается вес груза, который поднимается, а также самого грузозахватного устройства. Осуществляется воздействие следующих сил:

1. Инерция, которая появляется в процессе подъема, спуска, а также изменения скорости, с которой работают разные механизмы, к примеру, движения крана либо груза на стреле. Она же появляется при изменении вылета стрелы.
2. Различные атмосферные факторы, к которым относится ветер, оказывающий давление на кран и груз, осадки в виде снега либо дождя, а также образование наледи на поверхности элементов конструкции. Все это влияет на то, как работает строительный кран.
3. Центробежная сила. Появляется при изменении уровня наклона стрелы, а также при повороте.

Схема строительного крана

Учитывая все процессы, происходящие в процессе подъема и транспортировки груза башенным краном, этот процесс можно сравнить с попыткой удержать равновесие гимнастом, выполняющим сложную акробатическую фигуру. Это обусловлено тем, что даже без груза, конструкция должна находиться в условиях максимального равновесия, чтобы при внешних воздействиях кран оставался устойчивым и не упал.

Сам процесс, как работают крановщики и как происходит транспортировка груза, выглядит следующим образом:

1. Груз захватывается крюковой обоймой, которая прикреплена к канату.
2. За счет лебедки выполняется подъем либо его спуск до достижения нужной высоты.
3. При необходимости происходит поворот крана вокруг своей оси. В этот момент на ходовую раму передается часть вертикальных, а также опрокидывающих нагрузок.
4. Для доставки груза на удаленные участки осуществляется вылет стрелы, а также перемещение по ней самой грузовой тележки.

Конструкционные особенности

1. Каждый узел стрелы имеет свои функциональные особенности. От количества секций зависит грузоподъемность стрелы. К примеру, для телескопической стрелы грузоподъемностью 10 тонн достаточно 2-х секций. В дальнейшем, с увеличением грузоподъемности, необходимо добавлять секции.
2. Если взглянуть на стрелу в сечении, то можно увидеть, что она имеет прямоугольную форму, что удобно при сборке. Выделяют также овоидную форму (настоящий провыв в производстве), трапециевидного и многогранного сечения, которые оснащают дополнительными фиксаторами.
3. Башенные краны применяют при строительстве многоэтажных домов. Сама башня выступает в качестве опоры, а горизонтально направленный клюв несет непосредственно основную функцию.
4. Краны решетчатой модификации имеют ряд сложностей при монтаже, однако, по сравнению с телескопическими, имеют большую грузоподъемность.
5. Для удержания груза в ходе подъема используются дополнительные детали: цилиндры, фиксаторы, удлинители и гуськи.
6. Гусек — удлинитель используется для увеличения грузоподъемности краны, не прибегая к более сложной технике. При помощи шарниров, он крепится непосредственно с самой стреле. Сама конструкция при этом имеет 2 крюка.

Гидропривод выполняет функции:

привода грузовой лебёдки, поворота стрелы в вертикальной плоскости, выдвижение телескопических секций стрелы. Вращение платформы, выдвижение выносных опор, блокировку рессор автомобиля. Гидравлическая система управления АСК представлена на рисунке (см. схему). Гидравлические распределители (г.р.) управления скомпонованы в три блока: блок 5 управления гидроцилиндрами выносных опор 7 и блокировки рессор 8; блок 9 управления гидроцилиндрами поворота стрелы 10 и гидромотором поворота платформы 13; блок 15 управления гидромотором грузовой лебёдки 16 и управления гидроцилиндром 17, выдвижения секций телескопической стрелы.
