Устройство и принцип действия бороздодела
Он не беспочвенно напоминает болгарку. Некоторые коммерческие образцы даже можно использовать, после перенастройки, как угловую шлифмашинку. Но отличий между ними достаточно много. Самый явный пример — мощность двигателя. Эта характеристика у штробореза приблизительно в 2 раза выше, чем у аналогичной болгарки.
Принцип его работы следующий: в кирпиче, газобетоне, гипсокартоне, пеноблоке, досках, ракушечнике и других используемых в строительстве расходниках делается надрез двумя бороздами путём заглубления работающих дисков в материал.
Круги при этом накрыты кожухом, в котором размещается лабиринтовая система уловления пыли. Из защиты идёт патрубок, предназначенный для подсоединения промышленного пылесоса. В результате, бороздодел не только режет материала, но и обеспечивает чистоту в процессе работы.
Изготовление ручного штробореза из металлолома
Мини дрель своими руками
На свалке металлолома всегда можно найти кусок водопроводной трубы и небольшую металлическую полосу. Для изготовления бороздодела понадобится электросварка. Если будет в распоряжении трубогиб, то это облегчит работу. Итак, потребуются следующие материалы и инструменты.
Материалы
- Отрезок водопроводной трубы диаметром 1 дюйм (2,54 см) и длиной 950 мм;
- Стальная полоса толщиной 2 мм и длиной 150 мм;
- Пильный диск для УШМ;
- Отрезок водопроводного шланга;
- Сварочные электроды.
Обратите внимание! В качестве основного материала также можно использовать полый квадратный профиль или арматуру. Уголок брать не следует, потому что охват руками этого профиля будет болезнен и неудобен
Чертежи и схемы
Делать чертёж бороздодела необязательно. Достаточно воспользоваться снимком бороздодела, сделанного домашним мастером.

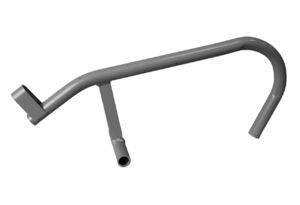

Фото самодельного штробореза
Пошаговая инструкция
- Трубу разрезают пильным диском на три части: 500 мм, 200 мм и 250 мм.
- Длинную часть профиля сгибают трубогибом примерно на 1500.
- В сгиб перпендикулярно вваривают рычаг из отрезка трубы длиной 300 мм.
- К рычагу приваривают ручку длиной 250 мм. Чтобы этого не делать, трубку длиной 450 мм сгибают в виде буквы «Г», одним сварочным швом будет меньше.
- Отрезок полосы зажимают в тисках, молотком придают ей форму петли.
- Скобу приваривают к концу трубы.
- Другую сторону трубы выгибают в виде дуги.
- Переднюю кромку скобы обтачивают напильником до получения острого края.
- Отрезки шланга одевают на ручки штробореза.
Прорезка штробы в газоблоках
Дополнительная информация. Гнуть металлопрофиль можно без трубогиба. Место сгиба нагревают паяльной лампой или автогеном. На концы отрезка одевают куски труб большего диаметра и сгибают его, как нужно. Вместо УШМ также пользуются простой ножовкой.
Правила штробления газобетона
Чтобы сделать работу правильно, придерживайтесь следующих рекомендаций:
- Перед тем как приступить к обработке материала, изолируйте соседние помещения от попадания пыли.
- Убедитесь, что в штробируемой стене нет электропроводки, находящейся под напряжением.
- Работайте только в защитных очках. Весьма желательно, также, надевать респиратор.
- В ширину и глубину штроба должна иметь не более 25 мм, а ее длина не должна превышать 3 м.
- Штробы в готовых стенах допускается выполнять только горизонтально или вертикально.
Минимально допустимое расстояние от проделываемой борозды до смежной стены, окна или двери составляет 150 мм. Если вдоль стены проложен газопровод, то резку газобетона можно выполнять не ближе, чем в 400-х мм от него.
Чем выполняют штробление стен под проводку?
Как и любые другие строительно-ремонтные работы, штробление можно вести вручную или механизировано.
Для ручных работ применяют:
- зубило. Универсальный инструмент для работы с любыми твердыми материалами, от дерева до камня. Используется в паре с молотком. Для механизированного штробления применяют зубила для перфоратора;
- скарпель (женский род) или закольник, схожий с зубилом и долотом инструмент для работ с твердым камнем, бетоном, кирпичем и так далее. Также бывает ручная и для электроинструмента.
Поскольку ручное штробление удобно только на небольших участках и не слишком твердых материалах – в противном случае задача становится излишне трудоемкой – чаще всего используют универсальный и специализированный электроинструмент:
- перфоратор с установленным в него зубилом или скарпелью. В зависимости от материала строительной конструкции, выбранного типа насадки (в том числе ширины и материала рабочей части) и ударной мощности перфоратора можно выполнить борозды большего или меньшего сечения. Однако они всегда получаются неровными, с обломанными краями. Возможно также выпадение фрагментов кладки/монолита/штукатурки в процессе;
- дрель. Здесь работа ведется в несколько этапов – вначале высверливаются (в обычном режиме работы инструмента) отверстия на глубину штробы с шагом 1,5…2 мм. Желательно выбирать сверло с диаметром, близким к необходимой ширине штробы. Далее с помощью лопаточки «выбирают» материал между отверстиями. Недостаток метода – тот же, что и у перфоратора, неаккуратный вид и неровные края борозды. Кроме того, изменение режима работы (боковые нагрузки вместо осевых при работе лопаточной) могут привести к быстрой поломке инструмента;
- болгарка или углошлифовальная машинка. В обоих случаях для работы используют специальные диски, предназначенные для работы по бетону (кирпичу, газобетону и так далее). Ими прорезают края канавки на желаемом расстоянии, после чего с помощью любого другого ручного или электрического инструмента удаляют материал между прорезанными пазами. В этом случае даже при работе перфоратором края получаются достаточно ровными;
- штроборез. Это профессиональный и достаточно дорогой инструмент, редко используемый домашними мастерами, однако именно он позволяет максимально эффективно и быстро выполнить штробление. Почти всегда это устройство снабжено выводом на промышленный пылесос.
ШТРОБОРЕЗ ИЗ БОЛГАРКИ СВОИМИ РУКАМИ
Нет смысла покупать штроборез стоимостью от 500 долл. для того, чтобы проштробить несколько каналов для укладки труб в бетонной стене. Проще изготовить насадку для домашней болгарки, тем более что конструктивно приспособление состоит всего из трех элементов:
- Защитный кожух с патрубком для подключения пылесоса;
- Система направляющих роликов;
- Крепление с промежуточной вставкой, позволяющей закрепить на валу болгарки одновременно два отрезных круга.
Понятно, что механизм болгарки, и в первую очередь редуктор, должен быть абсолютно исправным. Даже один диск с алмазной кромкой на высоких оборотах создает на корпусе болгарки ощутимые вибрационные нагрузки. Два режущих круга в случае наличия биения в зацеплении могут сжечь червяк и колесо болгарки за несколько часов работы штробореза с насадкой.
Оптимальная мощность двигателя 1,9-2 кВт. Все промышленные образцы штроборезов оборудованы автоматом плавного запуска двигателя, в обычной болгарке его может и не быть, поэтому лучше всего планировать насадку под диски 125 мм.
ИНСТРУМЕНТЫ И МАТЕРИАЛЫ
Для изготовления насадки для болгарки потребуется:
- Черная листовая сталь толщиной 2,5-3 мм. Алюминий и пластик, тем более дерево, не выдерживают раскаленных искр, а куски оплетки и камня отрезного диска по бетону нередко пробивают кожух из мягких материалов;
- Арматура или стальной прут толщиной 6-8 мм;
- Пара подшипников с внутренним диаметром втулки, равным поперечному размеру стального прута;
- Стальная втулка — заготовка под изготовление переходного вала и крепежной гайки.
Лучше всего для изготовления использовать черный металл, основу корпуса можно сварить электросваркой, а боковую панель выполнить съемной на барашковых зажимах или на защелках-клиньях.
Не обязательно покупать товарное листовое железо для изготовления насадки – штробореза на болгарку, может сгодиться любая кастрюля небольшого размера, обрезок трубы или старый бачок из-под масла. Помимо прочего, потребуется подобрать небольшой патрубок диаметром, равным сечению насадки шланга домашнего пылесоса.
ЧЕРТЕЖИ И СХЕМЫ
Наиболее простой вариант самодельной насадки на болгарку представлен на фото и схеме. Конструкция представляет собой разъемный чехол из металла, закрепляемый на болгарке вместо штатного стального половинчатого кожуха.
Размеры защитного кожуха насадки выбираются исходя из мощности и габаритов самой болгарки, а также диаметра отрезных кругов.
Чем больше диск, тем дороже обойдется эксплуатация болгарки. Для дома достаточно диска 125-150 мм, круги в 180-190 мм потребуют использовать с двигателем под 2 кВт. Более того, для корпуса насадки на болгарку придется использовать металл толщиной 3-3,5 мм, что заметно утяжеляет инструмент.
ИЗГОТОВЛЕНИЕ ЗАЩИТНОГО КОЖУХА
Наилучшей заготовкой для изготовления корпуса кожуха будет старая металлическая эмалированная кастрюля. Черный металл заготовки позволяет легко сваривать, сверлить, клепать, резать без ограничений, а эмалевое покрытие послужит дополнительной защитой от разлетающихся бетонных крошек и абразива.
В первую очередь размечаем положение отверстия под выходной вал, фланец и крепежную гайку болгарки.
Отверстие вырезаем кольцевым сверлом.
Используя запчасти от старого кожуха болгарки, приклепываем к стенке насадки дополнительное усиление из полоски стали, к которой привариваем крепежный хомут.
В торце заготовки вырезаем отверстие под отводной патрубок подключения пылесоса, а в верхней части насадки — штробореза ввариваем шпильку М10 для установки новой рукоятки.
Вторую щеку кожуха вырезаем из круглой заготовки, диаметром на 15-20 мм больше размера уже готовой части насадки. По периметру нарезаем лепестки, отгибаем их под углом 90о. Готовую «щеку» вставляем в главную часть корпуса.
Штроборез самодельный – простейший вариант
Не внося серьезных изменений в конструкцию болгарки, можно быстро и без затрат изготовить простейшее устройство для штробления путем фиксации на валу одного диска для работы по бетону.
Порядок работ с инструментом:
- Закрепить на валу диск для работы по бетону.
- Сделать разметку на обрабатываемой поверхности.
- Выполнить два прохода и сформировать паз нужного размера.
Этот метод имеет минусы:
- проблематично обеспечить стабильность размера;
- сложно выдержать глубину паза.
Штроборез самодельный. При увеличении длины шпинделя можно установить на него пару бетонных дисков и за один цикл сформировать канал. Это сэкономит время, но не решит проблему пылеобразования.
Электрический прибор
Такой вид инструмента — универсальный, поскольку с легкостью справляется со своим основным предназначением, он отлично подходит не только для газобетона, но и для других, более плотных строительных материалов. С помощью такого штробореза можно работать, например, с таким материалом, как железобетон, кирпич, цементный раствор и пр.
В процессе работы штроборезом электрической модификации происходит рассекание газобетона или другого строительного материала с помощью алмазных кругов. Пара специальных дисков, которые расположены на одинаковом уровне, и являются рабочим звеном инструмента. Ширина прореза равна промежутку между данными рабочими дисками, а глубину можно регулировать, в зависимости от того, насколько глубоко диски входят внутрь обрабатываемого материала.
Стоит отметить некую особенность: работающий электрический штроборез выделяет немалое количество пыли в процессе обработки материала. В связи с этим в процессе штробирования стен рекомендуется сразу же проводить уборку пыли с помощью промышленного пылесоса. Как уже говорилось, инструмент с электромотором является выгодным вариантом для строительства масштабных зданий. С целью построения небольших построек, например, дач или частных домов, применять такой вид прибора нецелесообразно и невыгодно.Еще одним нюансом является тот факт, что во время резки прибор довольно громко шумит. Это в первую очередь связано с наличием электрического мотора. Вдобавок к этому, врезающиеся внутрь газобетона диски издают дополнительный шум. В связи с этим использовать такой вид прибора лучше при стройке, а не при ремонте или реконструкции, когда здание уже введено в эксплуатацию.
Виды приспособлений
Штроборез — это специальное приспособление, предназначенное для выполнения канавок (борозд) на твёрдых поверхностях. Основное его применение — изготовление штроб для дальнейшей укладки в них электропроводки. Используя этот инструмент, можно делать углубления нужной толщины и глубины, при этом выделение пыли будет минимальным, особенно если сравнивать с работой угловой шлифовальной машинки.
Существуют два типа приспособления:
- электрический;
- ручной.
Электрическое устройство обладает высокой скоростью работы и возможностью прорезать прочные стены даже из железобетона, но в то же время оно характеризуется шумной работой, большим количеством образующейся пыли (для удаления используется пылесос), высокой стоимостью. Второй же тип отличается низкой ценой, мобильностью, безопасностью в использовании, отсутствием пыли, для его работы не требуется электроэнергия. Именно ручной тип и используется чаще всего в качестве штробореза для газоблока.
Конструкция электробороздодела, по своей сути, напоминает работу «болгарки». Только, в отличие от неё, работа с ним намного безопаснее, а края реза — чище. Основными элементами конструкции электроштробореза являются:
- высокоскоростной мощный двигатель;
- направляющая ручка;
- задние ролики;
- защитный кожух;
- визирная планка.
Ручной тип представляет изогнутую трубу, напоминающую салазки. Она имеет рукоять и держатель для рук. На противоположном торце трубы с помощью болта закрепляется двухсторонний резец. С помощью силы пользователь надавливает на держатель, а за рукоятку тянет на себя. В результате резец врезается в материал, снимая поверхностный слой и образуя паз.
https://youtube.com/watch?v=iUVW-YrqAlI
Как сделать штроборез из болгарки
Такой электроинструмент как штроборез, своим внешним видом, а также принципом работы очень сильно напоминает угловые шлифовальные машины (болгарки). В таких инструментах, в качестве режущих элементов, применяются алмазные круги. Однако в отличие от УШМ, бороздоделы оснащаются не одним, а двумя, парно расположенными по отношению друг к другу пильными кругами.
Однако для применения в домашних условиях, простой бороздодел можно самостоятельно сделать из простой болгарки. Для этого потребуются такие материалы как:
- алмазные диски (2 штуки);
- гайки (необходимы для фиксации кругов на УШМ);
- специальный защитный кожух, оснащенный патрубком для отвода пыли (можно изготовить самостоятельно из металлического листа).
В данном случае необходимо адаптировать УШМ для одновременного использования двух отрезных дисков. Для этого на нее устанавливается один диск и затягивается гайкой. Затем, на закрученную гайку, поверх первого, необходимо установить второй пильный диск и тоже зафиксировать его гайкой.
Стоит учитывать тот факт, что некоторые модели УШМ оснащаются валом небольшой длины. Поэтому в этом случае, после установки второго отрезного круга не будет хватать места для закручивания второй фиксирующей гайки. В такой ситуации, непосредственно между отрезными дисками можно установить не зажимную гайку, а обыкновенную шайбу. Это позволит существенно сэкономить длину вала болгарки для дальнейшей фиксации второго круга при помощи зажимной гайки.
Между установленными на болгарке отрезными кругами, можно размещать специальные втулки. Благодаря этому расстояние между ними будет меняться, что соответственно повлияет на показатели ширины проделываемых на поверхности стен канавок.
Отвод пыли
Работа сразу двух алмазных кругов создает большое количество пыли. Это существенно влияет на процесс проведения работ. Поэтому неотъемлемой частью кожуха штробореза является наличие патрубка для работы без пыли. В качестве обязательного элемента при нарезании каналов является присутствие строительного пылесоса, подсоединенного к патрубку.
Вот один из примеров самодельного пылесоса:
Фирменные штроборезы часто идут в комплекте с пылесосами. В этом случае не придется думать о соответствии технических характеристик электроинструмента с производительностью пылесоса.
В самодельном штроборезе выполнить качественный отсос пыли затруднительно, но возможно. Однако значительное ее уменьшение – важный шаг к обеспечению нормальных условий работы.
Использование других инструментов для пробивания штробы
При обустройстве электропроводки в быту, для выборки паза в стене можно использовать ударную дрель или перфоратор. По намеченной разметке, буром просверливаются отверстия на расстоянии 3-5 мм друг от друга. После окончания данной процедуры, бур меняется на ударную пику или зубило, с помощью которого разрушаются перегородки между отверстиями.
Такой способ не может предоставить ровную по глубине борозду с аккуратными краями и займет гораздо больше времени, чем использование штробореза, но при малых объемах работы вполне может быть использован в домашних условиях. Кроме того перфоратор не производит большого количества пыли.
При работе с мягкими поверхностями, такими, как гипс или газобетон, использование электроинструмента вообще не обязательно. Штроба в них может выбираться обычным зубилом или стамеской.
Демонстрация выбивания штробы в стене с помощью стамески
Самодельный штроборез для газобетона
Обладая некоторыми навыками слесарных работ, можно без особого труда и при небольших капиталовложениях изготовить штроборез для газобетона своими руками.
Ручной штроборез
Простейшее приспособление можно изготовить из куска обычной металлической крепежной перфорированной ленты. Ножовкой по металлу отрезаем полоску длиной 40÷45 см, сгибаем его пополам, в месте сгиба формируем скребок (конфигурацию и размеры выбираем в зависимости от желаемой ширины штробы), два свободных конца соединяем вместе и обматываем несколькими слоями изоленты (то есть получается что-то наподобие ручки), излишки отпиливаем. Получаем дешевый, но вполне практичный штроборез для газоблока. Проведя с нажимом нашим приспособлением по газобетону несколько раз (как правило, не более 4÷5), получаем аккуратную борозду. При желании можно изготовить ручку, например, из деревянного бруска.
Немного посложнее, но более надежный штроборез по газобетону своими руками можно изготовить из куска водопроводной трубы. Порядок изготовления:
- Отрезаем болгаркой от трубы (диаметр выбираем в зависимости от ширины необходимой борозды) под углом 45˚ кусок длиной 100÷120 мм.
- Привариваем его к прутку арматуры (диаметром 12÷14 мм) под прямым углом. Если в качестве ручки используем остаток водопроводной трубы, то привариваем к нему режущую часть под углом 30÷40˚.
- Загибаем арматуру в районе места сварки под удобным для штробления углом.
Еще один вариант изготовления ручного штробореза для газобетона своими руками:
- В качестве режущего элемента используем пилу от коронки по дереву. Выгибаем ее с помощью плоскогубцев в форме треугольника с закругленными углами.
- Для ручки подойдет кусок водопроводной трубы. С одного торца при помощи ножовки по металлу делаем пропил глубиной равной ширине режущего полотна.
- Вставляем режущую заготовку в пропил, сверлим в трубе и заготовке отверстие и вкручиваем в него саморез.
На заметку! Так как сделать штроборез для обустройства канавок в газобетоне довольно просто, то конструкцию режущего элемента и длину ручки каждый может выбрать самостоятельно.
Простой электрический штроборез для газобетона
Легкость, с которой можно штробить газобетон под проводку, позволяет сделать штроборез из обычной электрической дрели. Для этого понадобится цилиндрическая фреза (средняя стоимость 450÷550 рублей), которую устанавливаем в патрон дрели. Такое несложное устройство позволяет делать канавки в газобетонных стенах быстро и качественно. Так как в процессе работы образуется большое количество пыли, лучше производить штробление вдвоем (второй человек работает с пылесосом), а также использовать очки и респиратор. При желании можно изготовить деревянные салазки, в которые крепим дрель. Это приспособление позволит делать штробу одинаковой глубины по всей ее длине. Хотя потренировавшись на блоке, который наверняка (хотя бы один) остался после окончания строительства, можно сделать аккуратные штробы без усложнения конструкции, используя только дрель и фрезу.

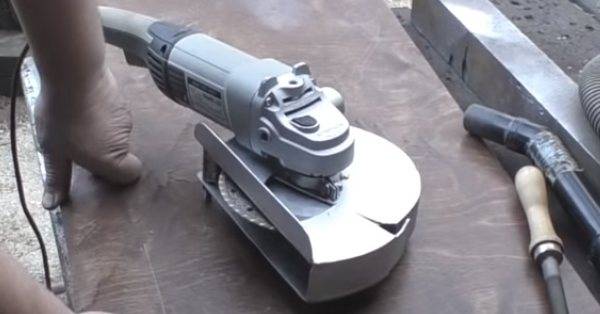

Как сделать бороздодел из болгарки своими руками + пошаговые фото
Если нужен штроборез, но нет возможности или желания покупать дорогой инструмент, выйти из положения можно тремя способами.
А. Взять бороздодел на прокат.
Б. Купить искомую насадку на УШМ в магазине.
В. Сделать штроборезную насадку самостоятельно.
Первые два варианта понятны без комментариев. Третий обсудим более детально.
Прежде всего, нужно знать, что для самостоятельного изготовления штробореза понадобятся:
- Болгарка. Она должна быть достаточно мощной, что бы вращать не один диск, как обычно, а два. Маломощный инструмент попросту сгорит, поэтому браться за дело стоит при наличии УШМ от 1,2 кВт.
- Листовое железо, толщиной от 2 мм.
- Металлическая труба с внутренним диаметром 50 мм.
- 3 или 4 колёсика диаметром от 20 до 30 мм. Можно использовать подшипники.
- Набор металлических прокладок для регулировки расстояния между дисками. Сделать их в домашних условиях проблематично, лучше заранее заказать у квалифицированного токаря.
- Несколько отрезов труб малого диаметра, винты, гайки и т.д.
Из инструментов необходимы болгарка, сварочный аппарат, а также основные слесарные приспособления — тиски, напильники, молоток, линейка, штангенциркуль и т.д. Кроме этого, понадобится краска (алкидная по металлу или любая подходящая нитроэмаль) и кисточка.
Материалы, необходимые для сборки штробореза
Заметим, что здесь рассматривается один из множества вариантов изготовления бороздодела
Модели могут быть различными, но главное, на что стоит обращать внимание при выборе — это надёжность и безопасность их использования. Некоторые мастера умудряются сделать штроборезную насадку на болгарку даже из обрезков ламината, но работать таким инструментом долго нельзя — слишком велик риск получить травму или задохнуться от бетонной пыли. Кожух штробореза собран из обрезков ламината
Кожух штробореза собран из обрезков ламината
Приступая к изготовлению самодельного штробореза необходимо сделать рабочие чертежи, и определиться какие детали можно сделать самостоятельно, а какие заказать у токаря. Также нужно трезво оценить свои навыки сварочных работ — соединение металлических элементов в единое целое требует аккуратности и умения сделать качественные, герметичные швы.
Один из вариантов самодельного бороздодела
Итак, последовательность работы для сварки кожуха следующая:
- Раскраивается лист железа для того чтобы сварить корпус кожуха. Две боковые плоскости (щёки) должны быть конгруэнтны. Верхняя плоскость приваривается сначала к одной щеке, затем к ним добавляется вторая, с прорезью для передвижения болгарки с дисками. Очень удобно вырезать детали из металлического листа при помощи электрического лобзика, используя пилку по металлу. Но если лобзика нет, можно аккуратно вырезать и болгаркой.Толщина металлического листа должна быть не менее 2 мм
- Вырезается держатель для болгарки и к нему приваривается хомут с зажимным механизмом. Винты зажимов могут быть под торцевой ключ или под крестовую отвёртку. Диаметр хомута выбирается в соответствии с диаметром имеющейся в наличии УШМ. Обычно он идентичен размеру штатного кожуха от болгарки.Хомут для закрепления болгарки
- К собранному кожуху привариваются две опорные планки с отверстиями для оси колёс.дыв
- Подготавливается вытяжное отверстие для пыли и к нему приваривается пылеотводный патрубок. На патрубке нужно предусмотреть дополнительное посадочное место для рукоятки — с левой стороны (по ходу штробления) к нему приваривается ответвление с внутренней резьбой. Размеры резьбы должны соответствовать резьбе штатной рукоятки болгарки.Пылеотводящий патрубок
- К готовому кожуху приваривается болт для фиксации держателя УШМ.
Для удобства работы все острые углы и заусенцы на корпусе стачиваются напильником, поверхность шлифуется от сварочных «брызг» и очищается от ржавчины или масляных пятен. Готовые детали покрывают слоем краски и дают хорошо высохнуть. Перед покраской можно собрать всю конструкцию и проверить в действии.
Конечный результат
Если всё получилось в соотрветствии с задуманным планом, штроборез собирается полностью и испытывается. Для установки двух алмазных дисков вместо одного, потребуются металлические шайбы различной толщины. Размеры их должны точно соответствовать размеру шпинделя, а диаметр отверстия — вращательному валу. Люфт и биение недопустимы, под нагрузкой и на больших оборотах инструмент может вырваться из рук и причинить травму.
Для того чтобы пылесос не мешал во время работы, рекомендуется применять удлиненный шланг, не менее 2 м. длины. А также удлиннитель с двумя и более розетками.
Штроборез своими руками
Штроборез – этот инструмент достаточно редко используется при ремонте квартир и частных домов. Покупать его нет острой необходимости. Однако если обладать навыками по работе с металлами, можно изготовить его самостоятельно.
Как отмечалось, ручной штроборез имеет простую конструкцию. Наличие сварочного аппарата и опыт работы с ним обеспечит изготовление этой оснастки своими руками.
Для изготовления электрического неплохо иметь лишнюю болгарку. С наличием таковой задача по изготовлению электрического штробореза сильно упростится.
Вариант №1: ручной для газобетона
Первый простой способ, для которого не потребуется большое количество материалов. Но нужна определенная сноровка работы с трубами.
Инструменты и материалы
Для изготовления потребуется минимальное количество материалов и оборудования: труба диаметром около 15 мм, пластина толщиной 2 мм, сварочный аппарат с наличием электродов, слесарная оснастка.
Чертежи
Так как ручной штроборез изготавливается под себя, детальная конструктивная проработка не требуется. Оптимальный вариант получится после подгонки деталей.
Пошаговые действия
- Раскроить трубу на основную несущую и ручки к ней;
- Согнуть основную трубу в угол около 25°;
- Прихватить сваркой все части трубной конструкции;
- Проверить на удобство в работе;
- Подогнать, подпилить элементы трубной конструкции. Сварить;
- Заточить пластину в угол реза 45°;
- Согнуть пластину по ширине выполняемого канала;
- Приварить согнутую пластину к концу основной несущей трубы штробореза.
Вариант №2: из дрели
Этот метод подразумевает наличие электрической дрели. Если быть кратким, то нужно из дрели сделать подобие ручного фрезера для твердых материалов.
Инструмент и материалы
- Электрическая дрель,
- концевая фреза,
- набор деревянных брусков,
- слесарный и столярный инструмент,
- измерительные приборы.
Устройство
Рабочим элементом штробореза является концевая фреза, диаметр которой равен ширине выполняемого углубления. В качестве несущего основания выступают деревянные салазки, на которых закрепляется электрическая дрель. В патроне дрели устанавливается концевая фреза. Величина выхода фрезы за нижнее основание салазок примерно равна глубине канавки.
Пошаговые действия
- Распилить бруски на размеры в зависимости от величины дрели;
- Собрать бруски в конструкцию, обеспечивающую устойчивую посадку в ней электрической дрели;
- Закрепить в патроне фрезу;
- Установить упор на салазках для требуемого выхода фрезы.
Выполнять канавки по газобетону такой оснасткой ничуть не хуже, чем покупным изделием.
Вариант №3: из болгарки
Сэкономить на покупке дорогого инструмента, каким является штроборез, можно доработав его своими руками из болгарки, цена которой кратно ниже.
Инструменты и материалы
Для самостоятельного изготовления штробореза потребуется следующий материал:
- листовой металл толщиной около 2 мм:
- труба диаметром около 50 мм;
- подшипники с наружным диаметром 20-30 мм в количестве 4 шт.;
- металлические шайбы для прокладок между дисками;
- отрезки труб меньшего диаметра, крепежные изделия (болты, винты, гайки, шпильки, шайбы).
В качестве основного объекта приложения сил понадобится болгарка. Она должна быть мощной, не менее 1,2 кВт, чтобы нормально вращать вместо одного диска целых два. Переделывать маломощную болгарку не имеет смысла, так как велика вероятность, что она сгорит.
Сборка комплектующих деталей производится с использованием сварки. Необходимы слесарные инструменты и приспособления: тиски, напильники, штангенциркуль и т.п. На завершающей стадии понадобится краска по металлу и кисточка.
Для изготовления деталей штробореза требуется разработать чертежи насадки
Это особенно важно, кода часть деталей будет заказываться на стороне. Общение с исполнителем ведется на базе соблюдения технической документации
Также качественное выполнение сварочных швов немаловажный путь к успеху работы.
