Общие сведения
Патроны разделяются на две основные группы по способу крепления на станке:
- резьбовое соединение со станком;
- с помощью конуса, который соответствует в станке крепежному отверстию для конусных креплений.
Эти особенности обуславливают и отличия их внутреннего строения. Внешний конус Морзе обозначает, что и внутри находится конусное строение. Самозажимной патрон по размеру внутреннего конуса обязан в нормативных документах соответствовать стандартам. Маркировка имеет указания на ГОСТ, с учетом которых сделан патрон. Главные параметры указаны в документе 1979 года, дальнейшие могут иметь незначительные отклонения по допускам нижней границы зажима сверла и радиального биения.
Их выбор определяется с учетом необходимости проведения разных видов отверстий, самого держателя и удобства в работе с быстрой заменой инструмента. Конус Морзе, виды размеров по возможности зажима от наименьшего диаметра сверла до большего, наличие в конструкции ключа или стопорного и фиксирующего кольца для каждого типоразмера указаны в ГОСТе 8522−79.
Конструкция бывает:
- с фиксирующим для гайки кольцом либо без него;
- с зажимной гайкой;
- с ключом.
Нормативные документы не ограничивают усовершенствование и доработку внешних форм, самое важное, чтобы главные параметры соответствовали. Это дает возможность во время выбора сменной втулки или сверла добиться наиболее четкого крепления сверлильного инструмента
Лишь так можно не нарушить радиального допустимого биения. Несоответствие патрона и конуса сверла провидит к увеличению погрешности, это отрицательно отражается на конечном результате работы.
Патроны для сверления бывают:
- прецизионными;
- быстрозажимными (самозажимными);
- быстросменными;
- трехкулачковыми.
Классификация крепежных элементов
Любой мастер сверления располагает многофункциональным станком, он укомплектован множеством патронов, уникальными сверлами, запасными наиболее уязвимыми деталями от этого оборудования. Конструкция изделия подразделяется по типу зажима на следующие виды:
- крепежные элементы с ключевым механизмом замыкания;
- патроны, где фиксация обеспечивается зажимной гайкой.
Дополнительно оснащенные зажимным кольцом для этой гайки, этот элемент иногда отсутствовать.
Согласно нормативных стандартов и других документов, обеспечивающих жесткие требования в процессе изготовления патронов, допускается самостоятельная доработка и модернизация фиксирующего элемента, это дополнительно увеличивает точность фиксации сверла.
Патроны для закрепления сверлильных насадок подразделяются на такие типы:
- быстросменные элементы;
- трехкулачковые;
- самозажимные;
- цанговые.
Детали быстросменного типа укомплектованы сменной втулкой, под нее подходят конические сверла. Трехкулачковые элементы зажимают сверлильную насадку внутренними зацепами с дополнительной фиксирующей пружинкой. Этот тип применяется если сверло тонкое, а нагрузка на насадку не превышает минимальных значений. Крепление сверла самозажимного типа не требует дополнительных операций по обеспечению фиксации.

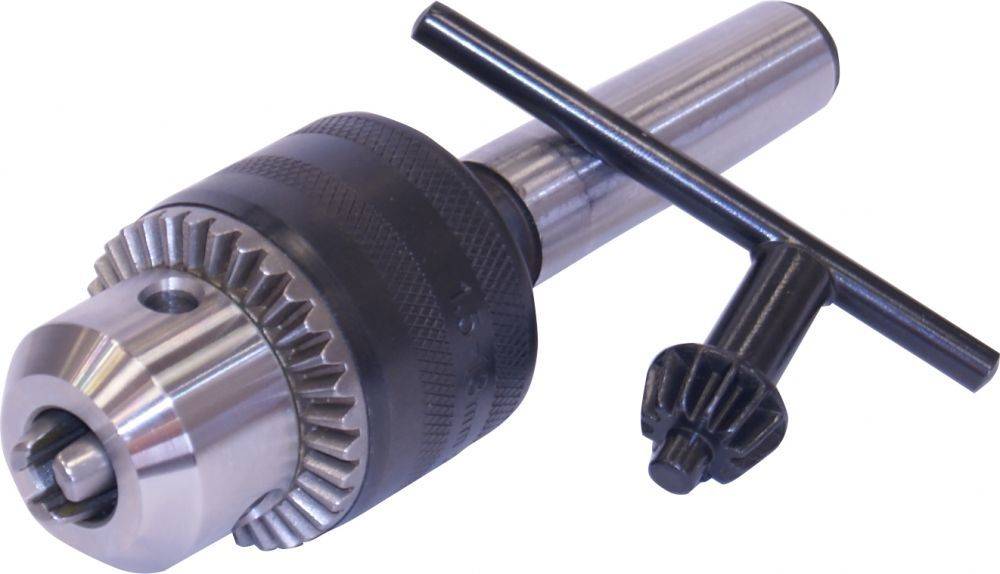

Патрон на сверлильный станок 2м112, конус морзе B18
Разновидности патронов для дрели
Для дрели применяются следующие виды патронов:
- Зубчато-венцовые или их еще называют ключевыми. Главная особенность такого устройства заключается в использование специального зажимного ключа для фиксации насадки.
- Быстрозажимные. Зажим насадки осуществляется путем ручного вращения зажимной гильзы. В свою очередь быстрозажимные подразделяются на несколько видов: двухмуфтовые, одномуфтовые и со специальным кольцом фиксатором.
Зубчато-венцовые виды встречаются достаточно часто на электродрелях, так как существенным преимуществом такого изделия является качество зажима фиксирующей насадки. Такие патроны для дрелей позволяют устанавливать насадки, диаметр которых составляет от 1 до 16 мм.
Виды фиксации инструмента
Существует несколько основных видов фиксаторов инструмента для сверлильных станков:
- Трехкулачковый патрон для зажима цилиндрического хвостовика.
- Двухкулачковый патрон. Применяется при малых нагрузках для инструментов небольшого диаметра.
- Быстросменные устройства с коническим хвостовиком.
- Самоустанавливающиеся фиксирующие устройства. Применяются для расточки предварительно просверленных отверстий.
- Предохранительные фиксаторы применяются для работы с метчиками при подготовке резьб.
- Реверсивные патроны для сверлильных станков. Применяются при нарезании резьбы на оборудовании без обратного вращения шпинделя.
Классификация сверлильных патронов
Существуют следующие виды:
- Предохранительный — для нарезания резьбы в сквозных и глухих отверстиях. Он состоит из ведомых полумуфт, кулачков муфты, регулировочной гайки, пружины и основной кулачковой муфты. Применяется как держатель для метчиков.
- Сверлильный быстросменный — применяется с коническим хвостовиком со сменной втулкой для сверл.
- Сверлильный двухкулачковый — зажимает сверло за счет внутренних зацепов сверху патрона, которые фиксируются пружиной. Чем и обусловлена его особенность использования для тонких сверл и применения во время небольших нагрузок на сверло.
- Сверлильный цанговый — состоит из хвостовика, который соединен с цилиндрической частью. Между хвостовиком и зажимом внутри патрона расположена разрезная втулка.
Лишь сверлильные патроны с ключом обладают необходимыми требованиями с учетом ГОСТ 8522–79 . Быстрозажимной изготавливается без конуса, однако в отличие его собрата с ключом, имеет внутреннюю резьбу, ее диапазон непременно указан в маркировке.
Системы обозначения конусов Морзе
В России и странах ближнего зарубежья до сих пор принято классифицировать все виды конусов Морзе согласно советским ГОСТам. В них указаны основные параметры (конусность, длина, диаметры наружного и внутреннего конусов) для каждого вида конусов Морзе.
Даже сейчас, когда во всем мире производство инструмента регламентируется международными стандартами ISO и DIN, обозначения ГОСТ обозначения в нашей стране не потеряли свою актуальность. Более того, старые ГОСТы постоянно дорабатываются и совершенствуются.
На данный момент основным документом, регламентирующим обозначения и размеры конусов Морзе является ГОСТ 25557-2006 «Конусы инструментальные. Основные размеры», заменивший устаревший ГОСТ 25557-82. Ниже приведены примеры обозначения конусов Морзе из данного ГОСТ.
Так же существуют госты на отдельные виды инструмента, в которых применена эта конструктивная особенность. Например, ниже приведена таблица обозначений оправок с конусом Морзе для сверлильных патронов (ГОСТ 2682-86).
В соответствие с современными международными стандартами конусы Морзе подразделяются на 8 видов, обозначаемых маркировкой МТ и цифрами от 0 до 7 (например: МТ3), в Германии принята маркировка МК

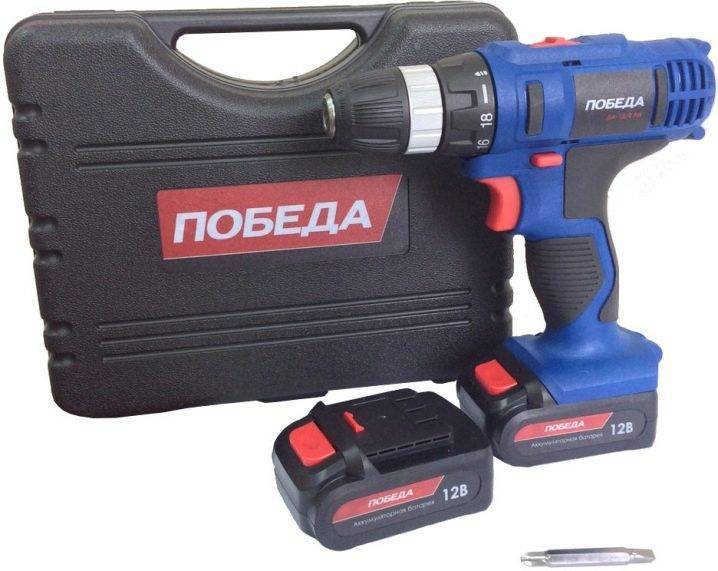

Особенности инструмента
Популярность этого электроинструмента вызвана целым рядом его достоинств, главное из которых – универсальность. Можно вкручивать (выкручивать) шурупы, винты, саморезы, используя широкий набор различных бит. Можно, вставив сверло, просверлить отверстие как в деревянном изделии, так и в металле. Существуют и другие насадки, расширяющие диапазон применения шуруповерт. Следующее достоинство инструмента – мобильность. Имея съемный аккумулятор, этот электрический прибор может быть использован там, где нельзя включить обычную электродрель ввиду отсутствия электрической сети.
В специализированных автомастерских и на предприятиях нередко используют пневмошуруповерты. Особенностью такого варианта является привод от потока сжатого воздуха. Для нормального функционирования инструмента необходим баллон со сжатым газом или компрессор, который будет подавать воздух через шланг. Достоинством этого изделия является его высокая продуктивность. Если в течение рабочей смены нужно постоянно закручивать и откручивать множество винтов и гаек, пневмошуруповерт незаменим.
Более привычный бытовой прибор со сменным аккумулятором, чья работоспособность ограничена электроемкостью батареи, конечно, не предназначен для промышленных масштабов произведенной работы.
Максимальный диаметр хвостовика сверла
Данный размер показывает, насколько широко раскрываются зажимные губки у патрона.
По этому параметру патроны для дрелей могут иметь следующие максимальные размеры:
- 6 мм
- 6,35 мм
- 6,5 мм
- 10 мм
- 13 мм
- 16 мм
Огромный выбор электроинструмента и бензотехники по низким ценам. Бесплатная доставка до вашего региона. Оплата при получении.
Нетрудно догадаться, что максимальный зажимаемый диаметр хвостовика для той или иной дрели производитель подбирает, исходя из ее мощности и габаритов. Было бы нелепо устанавливать на маленькую дрель в 300 Вт патрон на 16 мм, как и на киловатную модель патрон на 10 мм. Хотя осуществить такое вполне можно, так как, к примеру, есть киловатные дрели с посадочным местом на 1/2″, где изначально стоит патрон с зажимом на 16 мм, а есть и патроны на 10 мм с такой же посадкой. Ну, а о посадках будет сказано ниже в соответствующем разделе.
Касаемо максимального диаметра зажима, то этот вопрос начинает тревожить пользователя, если ему не удается зажать бОльшую по диаметру насадку или сверло, чем позволяет его модель дрели. Что же, в такой ситуации можно подобрать подходящий патрон, однако увлекаться сильно работой с посадкой большого диаметра не стоит, так как, скорее всего, ваша дрель не предназначена для работы с ней из-за малой мощности.
Это интересно: Обои с фламинго в интерьере: освещаем тщательно
Станок по металлу или дереву?
Современные сверлильные станки условно можно разделить на узкоспециализированные и универсальные. Первые предназначены для работы с каким-то одним материалом. Например, только с деревом. Вторые могут выполнять весь спектр работ по дереву, металлу, пластмассе и другим материалам. Узкоспециализированные чаще встречаются на производстве, а для бытового применения производители практически всегда предлагают универсальные модели.
При этом функциональность станка зависит от его вида.
Выделяют такие основные виды сверлильных станков:
Вертикально-сверлильные (колонные)
Шпиндель в таком станке находится в фиксированном положении относительно основания (станины), а его ось перемещается только вертикально. Применяется для обработки заготовок и деталей небольшого размера. Используется в ремонтных цехах и частных мастерских.
Примером такого сверлильного устройства может послужить станок швейцарского производителя JET JDP-17FM. Его конструкция изготавливается из серого чугуна, что наделяет этот агрегат дополнительным достоинством – низким уровнем вибрации.
При этом его рабочий стол имеет поворотный угол по 45 градусов в обе стороны. Кроме того, станки этого производителя оснащаются асинхронными двигателями, что обеспечивает им долговечность. Но за швейцарское качество нужно будет заплатить 23 тыс. грн.
Радиально-сверлильные
Главная его особенность – подвижность шпинделя. Его можно перемещать относительно заготовки в радиальном и круговом направлениях. Это позволяет делать отверстия в более крупных деталях. Также он незаменим, если нужно засверлить отверстия по дуге окружности. Чаще встречаются универсальные станки такого вида – на них можно работать с разными материалами. Применяются на больших предприятиях, при мелкосерийном производстве, а также в быту.
Примером такого агрегата может служить также станок от компании JET. При всей своей многофункциональности он еще и оснащен лазерным указателем оси сверления.
Горизонтально-сверлильные
Особенность этого вида агрегатов понятна из его названия. Он выполняет те же виды работ, что и вертикально-сверлильный, но в горизонтальной плоскости. Такой станок незаменим, если нужно делать очень глубокие отверстия в заготовках.
Своим названием этот вид станка обязан магнитной подушке, которая расположена в его основании. С ее помощью этот станок можно закрепить на любой металлоконструкции. Причем располагаться на такой заготовке он может вертикально, горизонтально и даже под углом. Незаменим для работы в местах, где обычный станок расположить не представляется возможным. Например, в судостроительстве. Высокая мобильность агрегата (весит от 15 до 60 кг) обеспечивает ему популярность среди специалистов, занимающихся строительством. Применяется как на больших производствах, так и в небольших частных мастерских.
Известными производителями магнитных сверлильных станков являются фирмы “Энкор”, Proma, Metabo и DeWalt.
Какие проблемы могут возникнуть при использовании патрона на дрели
Рассматриваемые инструменты играют важную роль в конструкции сверлильных электроинструментов. В процессе эксплуатации возникают разные неисправности, для устранения которых требуется знать причины. Рассмотрим основные виды поломок патронов на дрели, а также способы их устранения самостоятельно.
- Исполнительный орган спадает с вала электроинструмента. К резьбовым патронам это не относится, и случается это зачастую с устройствами конусного типа креплений. Причинами такого спадания является выработка посадочного отверстия патрона. Чтобы устранить проблему, следует нагреть деталь до 110 градусов в горячем масле, и надеть ее на вал инструмента. Этот способ простой, но есть еще легче — это купить новую деталь с аналогичной маркировкой
- Возникновение биения — обычно причиной возникновения ударов при сверлении в безударном режиме является неисправность редуктора электроинструмента или искривление насадки. На резьбовых патронах признаки биения не возникают, чего не скажешь об устройствах конусного типа, где причиной может быть неправильная посадка детали на место
- Откалывание края кулачка или неравномерный выход одного или нескольких губок при зажиме детали — требуется разобрать и заменить губки инструмента или всю деталь полностью
- Заклинивание губок — причиной заклинивания могут служить признаки развития коррозионных процессов, попадание мелких или крупных частиц внутрь, а также повреждение самих кулачков. Устранить такого рода поломку можно путем демонтажа устройства с электроинструмента, а также его разборки. После разборки надо уточнить причину заклинивания, устранить ее и собрать деталь обратно
Опираясь на материал, не трудно будет сориентироваться, как подобрать новый патрон для своего инструмента, а также как его снять и отремонтировать, чтобы продолжить дальнейшее выполнение работ. Помните, что правильная смазка никогда не причинит вреда вашему инструменту, в отличие от случаев, когда она отсутствует. Покупая на Алиэкспресс, надо понимать, что качественные устройства таких марок, как Metabo, Bosch, Makita и Hammer, там не найти, поэтому подумайте, стоит ли покупать недорогой и некачественный тип оснастки, который прослужит не долго.
Публикации по теме
Диски по дереву на болгарку — виды, особенности и применение
Шарошка по металлу на дрель их виды назначение и применение
Шлифовка и полировка насадками на дрель и шуруповерт виды и назначение
Сверление железобетона или как просверлить арматуру в бетоне
Лучшие недорогие сверлильные станки
Недорогие сверлилки приобретаются в основном для бытовых целей. Чаще всего это модели, подключаемые к сети 220 В. Они не имеют рекордной мощности и богатых функциональных возможностей. Но посильную помощь в строительстве или ремонте машины станки окажут своим владельцам
Эксперты обратили внимание на следующие модели
Einhell BT-BD 701
4.8
Универсальной бытовой сверлилкой является китайский станок Einhell BT-BD 701. Отличительной чертой модели эксперты считают высокое качество изготовления, за что она и становится победителем рейтинга. При мощности 630 Вт оборудованию под силу справиться не только со сверлением мягких материалов, но и с обработкой крупногабаритных металлических заготовок. Прибор имеет небольшой вес (35 кг), что позволяет при необходимости перемещать станок к материалу. Питается сверлилка от сети 220 В, частота вращения шпинделя регулируется в диапазоне от 220 до 2450 об/мин.
Пользователи положительно высказываются на тематических форумах по поводу простоты управления, наличии тисков в комплекте, жесткости станины. Минусом сверлильного станка становится сильный шум, скромные возможности по применению сверл (3-16 мм).
- 12 передач;
- мощный двигатель;
- наличие тисков;
- жесткая станина.
Недостатки
- тонкостенная стойка;
- ненадежная фиксация защитного экрана.
Энкор Корвет-47 90470
4.7
Отечественная разработка Энкор Корвет-47 не уступает лидеру рейтинга по ряду показателей. Это и 12-скоростное управление, и небольшой вес (36 кг), и приемлемая цена. А по уровню шума модель выглядит предпочтительнее. Но вот в мощности двигателя наблюдается определенный проигрыш (550 Вт). Это отражается на возможностях сверлилки. С ее помощью можно обрабатывать деревянные или пластиковые детали, в крайнем случае, сверлить мягкие сорта металла. Эксперты отмечают небольшие габариты станка, что позволяет устанавливать его на верстаке или столе. В бюджетной модели нет таких современных опций, как лазер или реверс.
Главным недостатком сверлильного станка, по мнению пользователей, является быстрое нагревание электродвигателя. Поэтому сверление (10-15 мин) придется чередовать с другой работой.
- малое биение патрона;
- низкий уровень шума;
- конусный патрон.
Недостатки
- вибрация при включении;
- быстрый нагрев мотора.
СПЕЦ ССВ-500-16 СПЕЦ-3262
4.6
Еще одна отечественная разработка, реализованная в Китае, попала в наш рейтинг. На третьей строке расположился сверлильный станок ССВ-500-16 СПЕЦ-3262. Его успели испытать в деле многие российские мастера, оценив сильные стороны и выявив минусы. В первую очередь модель уступает лидерам в мощности (500 Вт). Эксперты сняли рейтинговые баллы за хлипкую станину и быстрый нагрев двигателя.
Положительно можно оценить небольшую цену и легкость (20 кг). Модель аккуратно сделана и выглядит в реальности, как на рекламных фотографиях. Работать с аппаратом достаточно удобно и просто, при сверлении удается получить довольно точные размеры отверстий. Сверлилка прекрасно подойдет для домашней мастерской или гаража, где объемы работ невелики.
- легкость и компактность;
- низкая цена;
- удобство в работе.
Недостатки
- хлипкая конструкция;
- отсутствует защитный экран.
Jet JDP-8L
4.6
Самой доступной ценой выделяется среди бытовых сверлилок модель Jet JDP-8L. Швейцарскому производителю удалось предложить российским покупателям вкусную цену за счет организации производства в Китае. Эксперты отметили чугунное основание станка, которое делает его устойчивым и надежным. При этом и масса модели осталась минимальной (19 кг). Несколько уступает конкурентам сверлильный станок в мощности (350 Вт), да и максимальный диаметр сверла ограничен 13 мм.
Подбирать оптимальный режим сверления придется только из 5 скоростей вращения шпинделя. Полезной опцией будет ограничитель глубины обработки. Производитель предусмотрел регулировку наклона стола, изменение его высоты. Слабым местом инструмента пользователи считают наличие люфтов.
Недостатки
- сильный люфт пиноли;
- неудобная кнопка включения;
- слабый мотор.
Это интересно: Токарно-винторезный станок ДИП-300 — паспорт, характеристики, видео
Оснастка для сверлильных станков
Патроны для корончатых сверл
Патроны для корончатых сверл могут предусматривать подачу смазочно-охлаждающей жидкости — такие патроны называются патронами с внутренним охлаждением. Подача СОЖ в патрон значительно облегчает работу и предотвращает перегрев как оборудования, так и рабочего инструмента, что значительно увеличивает срок службы станка и качество проводимых работ
При выборе патрона следует обратить внимание на то, предусматривает ли он подачу смазочно-охлаждающей жидкости. Подача СОЖ в патрон значительно упростит работу – фреза после выключения станка не будет перегреваться, а процесс сверления пройдет легче
Патроны Karnasch предусматривают хвостовики от Конуса Морзе 2 до Конуса Морзе 4. На нашем сайте представлены как быстросменные, так и обычные патроны.
Адаптеры и переходники для корончатых сверл
Адаптеры для корончатых сверл предназначены для установки сменного инструмента на станок, который не подходит для работы с необходимым вам инструментом.
К тому же, при утере или порче сверлильного патрона приобрести адаптер для сверла или коронки нужного диаметра проще, чем покупать новый сверлильный патрон, который стоит значительно дороже.
Некоторое оборудование (например, станки производства фирм Fein или Nitto-Kohki) имеет свое посадочное отверстие. В этом случае адаптеры используются для того чтобы сверла с хвостовиком Weldon 19/32 подходили для работы с тамими станками.
Сверление спиральными сверлами
Адаптеры для спиральных сверл предназначены для тех же целей, что и адаптеры для корончатых сверл – но следует учесть, что для каждого спирального сверла нужен определенный адаптер в зависимости от диаметра хвостовика сверла.
Исключение составляет трехкулачковый патрон Karnasch, который работает со сверлами Ø от 1 до 13 мм, надежно фиксируя спиральное сверло благодаря своей конструкции. Трехкулачковый патрон может также использоваться с переходниками КМ 2, КМ 3, Weldon 19/B16, Fein Quick-In 18/B16. Адаптеры для спиральных сверл – единственный способ сверлить спиральными сверлами на маленьких станках массой менее 14 кг.
Адаптеры для коронок
Если вам нужно работать с материалом, для сверления которого не подходят ни корончатые, ни спиральные сверла, например, для сверления отверстий в трубах, воспользуйтесь коронками, адаптеры для которых представлены в данном разделе сайта.
Удлинители для корончатых сверл
Для увеличения глубины сверления используются удлинители. В случае, если материал, с которым вам надо работать, расположен ниже уровня основания станка, вы можете воспользоваться удлинителем.
Также они незаменимы, например, для сверления в трубах или профилях – когда необходимо проделать два отверстия одинакового диаметра друг напротив друга. При работе с трубами необходимо учитывать диаметр удлинителя и диаметр отверстия — диаметр отверстия должен быть больше, чем диаметр удлинителя, чтобы удлинитель свободно проходил в отверстие при работе.
Для подробной консультации по моделям обратитесь к нашим специалистам.
РАЗБОРКА И РЕМОНТ СВЕРЛИЛЬНОГО ПАТРОНА
В настоящий момент усиленно занимаюсь ремонтно – хозяйственными работами по дому. Сверлить приходится много. Пользоваться одной электродрелью более чем затруднительно ибо постоянно приходиться производить смену свёрл. Поэтому в работе было постоянно две электрических дрели и коловорот для деликатного рассверливания отверстий на большие диаметры. И вот решил для раззенковки отверстий добавить к этому арсеналу ещё и ручную дрель, пусть она и старенькая, но рабочая. Вот только патрон нужно привести в порядок – тяжело вращается, и биение имеет изрядное.
Итак, патрон необходимо разобрать. Посмотрел что предлагает в таких случаях виртуальное пространство интернета – всё очень наглядно но несколько усложнено, ибо например, предлагается выполнять операцию разборки при помощи электроперфоратора. А если просто взять в руки патрон и использовать для разборки молоток и металлический боёк?
Видео
Поверьте, что успешная разборка гарантирована, в конце концов, всегда, а повреждения узлов патрона исключены. Удобный металлический боёк имеет цилиндрическую форму с плоскими торцами диаметром соответствующим наибольшему диаметру сверла для этого патрона. Молоток 150 — 200 гр.
Имеем корпус патрона, три кулачка с резьбой, обойму и две половинки которые знаю как «сухарь». Теперь всё отскоблить от ржавчины, промыть керосином, насухо протереть и напильником убрать все заусенцы и примятости.
Это кулачки, именно они удерживают сверло при работе. Должны быть совершенно одинаковы и по форме и по размерам, ну как братья – близнецы. А на фото этого не наблюдается.
Использовал небольшое электроточило, подключённое к регулятору оборотов, только так можно попытаться что-то сделать. Причём не спеша.
И насколько это возможно «на глаз», довёл кулачки до, возможной в таких случаях, одинаковости. Лишнего не стачивать – будут болтаться по месту установки.
Сборка в обратном порядке. Так как всё уже обработано напильником патрон собирается гораздо легче чем разбирается. Смазку производить пока не нужно.
Так как для окончания ремонта в патрон вставляется круглый напильник, кулачки слегка поджимаются к нему и напильник при помощи пассатижей несколько раз проворачивается в кулачках. Здесь главное не перестараться, а то кулачки могут непоправимо прийти в негодность.
В итоге заострённые внутренние кромки приобретают полную однородность, а образовавшиеся поперечные пропилы помогают лучше удерживать сверло. А вот теперь самое время капнуть несколько капель густого масла внутрь патрона. Теперь сверлильный патрон легко вращается даже от руки, биение есть, но оно приемлемое, не такое как было. Выходом из затруднительной ситуации поделился Babay, г. Барнаул.
Форум
Обсудить статью РАЗБОРКА И РЕМОНТ СВЕРЛИЛЬНОГО ПАТРОНА
