Разновидности и назначение
В зависимости от конструкции и технологического применения, устройства для фрезеровки условно делятся на группы:
- головка с отдельным приводом;
- приставка;
- приспособление для фиксации детали.

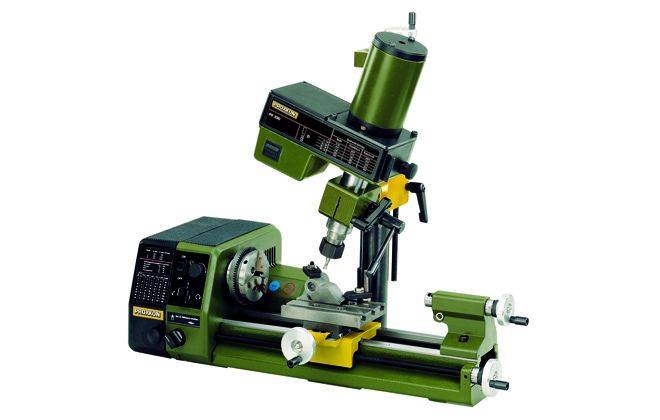

Фрезерная головка устанавливается на корпус суппорта сзади и перемещается вместе с ним в продольном и поперечном направлении. Вертикальный ход осуществляется по направляющим стойки самого приспособления. Головка имеет свой электропривод, коробку скоростей и органы управления.
У приставки конструкция значительно проще. Электропривод используется только для вращения шпинделя. Регулировать частоту вращения инструмента можно только перестановкой шкивов с разным диаметром. Передача используется ременная, напрямую от вала двигателя к шпинделю. Приставка запитывается от сети оборудования.
Важно!
На настольные модели токарных станков фрезерная приставка может подключаться напрямую к бытовой сети 220 В.
Простое механическое устройство – приспособление для фрезеровки, позволяет производить фрезеровку в ручном режиме. Оно устанавливается вместо резцедержки. На стойке вырезаны вертикальные направляющие для перемещения шпинделя по оси Z. В нем крепиться деталь и перемещается относительно вращающегося в шпинделе инструмента по осям X и Y. Вертикальное смещение заготовки осуществляется вручную.
Технология и особенности обработки
Металлообработка на станках с ЧПУ требует правильной настройки алгоритмов. Оснастка может перемещаться по направляющим в разные стороны, выполнять различные технологические операции:
- Зенкеровочные, сверлильные и разверточные работы.
- Фрезеровка деталей разной формы.
- Точение цилиндрических заготовок.
Эти задачи выполняются на станках, у которых есть три координатных оси. Если же на установке присутствует 5 координатных осей, появляется возможность выполнять более точную обработку металлических заготовок.
После проведения работ оператору требуется отключить оборудование, очистить рабочие зоны от накопившегося мусора. Требуется своевременно смазывать подвижные механизмы машинным маслом, обновлять операционную систему. Проверять целостность оснастки перед началом работ. Когда появляются нехарактерные звуки, погрешности обработки, требуется проверить все элементы установки, перепроверить правильность настройки программы.
Станки с ЧПУ постепенно вытесняют модели с ручным управлением. Связано это с тем, что автоматизации технологического процесса увеличивает производительность, точность проведения работ, скорость. Оператору нужно выполнять минимум действий. Однако высокая стоимость не позволяет покупать подобные модели любому желающему. Дополнительно нужно разбираться в настройке операционной системы.
Принцип работы фрезерных станков
Практически все фрезерные станки работают по одинаковому принципу. Отличия могут быть только в их функциональных возможностях.
Основные элементы фрезерного станка
Основными конструктивными элементами таких станков являются: несущая станина, рабочий стол, прижимные элементы, цанга и цанговый патрон, в котором закрепляется рабочий инструмент, портал с закрепленным на нем шпинделем, который имеет возможность перемещаться, приводной электродвигатель.
Рабочим инструментом любого фрезерного станка является фреза, конструкция и размеры которой зависят от того, какой конфигурации деталь подлежит обработке. Рабочий инструмент закрепляется в цанговом патроне при помощи хвостовика, а вращение ему передается от приводного электродвигателя через систему передач. Основным назначением фрезы является снятие лишнего слоя металла с заготовки, в чем, собственно, и заключается суть обработки на таком станке.
Шпиндель станка размещается на подвижном портале, перемещениями которого управляют специальные контроллеры, если речь идет об оборудовании с ЧПУ. Электронная система такого оборудования включает в себя контроллеры ЧПУ (числовое программное управление), вспомогательные элементы системы и соединительные детали. Принцип работы моделей станков с ЧПУ заключается в следующем: специальная программа считывает чертежи детали, которую необходимо получить в результате обработки, формирует электронные команды, которые передаются на рабочий орган станка.
Отдельного внимания заслуживают широкоуниверсальные станки, которые представляют собой гибрид моделей горизонтального и вертикального типа. В их конструкции также имеется цанга, цанговый патрон и зажимы, но коробка передач таких станков передает все движения от одного электродвигателя. Их отличительной особенностью является наличие ручного режима, с помощью которого можно контролировать работу ходового блока.
Пример кинематической схемы (консольно-фрезерный станок)
Дополнительные элементы имеют в своей конструкции пятикоординатный фрезерный станок по металлу и гравировальное оборудование. Такое оборудование оснащено дополнительными зажимными элементами, которые позволяют установить на нем гравировщик. Инструмент такого оборудования вращается за счет карданного вала, которым он напрямую соединен с электродвигателем.
Самыми простыми по своей конструкции являются ручные фрезерные станки по металлу. Такое оборудование обладает невысокой мощностью, а его конструкция состоит из цанги с цанговым патроном, ротора, головки привода и электродвигателя. Естественно, функциональные возможности такого станка тоже ограничены: с его помощью можно выполнять только самые простые фрезерные операции.
https://youtube.com/watch?v=I8guYo1rGyo
Ресурс работы, которым обладает станок фрезерной группы ручного типа, также невысок и составляет не более 10 000 часов. Наиболее слабыми узлами в таком оборудовании, которые первыми выходят из строя, являются цанга и цанговый патрон, прижимы, приставка и шпиндель. Но его невысокую надежность и долговечность вполне компенсирует низкая стоимость. Приобретать его есть смысл в том случае, если пользоваться им вы планируете нерегулярно.
Бесконсольные фрезерные
Имеют шпиндель, совершающий вертикальные перемещения, а передвижения фрезерного стола напоминают крест (перемещаются продольно-поперечно). Такая траектория движения рабочего стола определила второе основное название оборудования этого типа — фрезерные станки с крестовым столом. Особенность таких агрегатов — это не консольное, а жесткое основание для установки заготовки; распространенное назначение — фрезерование крупногабаритных деталей значительной массы.
Это интересно: Изготовление фильтра циклон для пылесоса своими руками
Обзор прочих вариантов обрабатывающего оборудования по металлу
Спросом в России пользуются токарно-фрезерные центры, которые выпускаются на Тайвани под именем компании TAKISAWA. При большом количестве выполняемых функций данная марка обладают доступной ценой.
У наиболее популярных станков данных моделей есть по 2 токарных узла и один фрезерный. Наличие револьверной головки гарантирует высокую точность в обработки заготовки.
Испанская компания применяет свои устройства для изготовления из металла деталей с повышенным уровнем точности, а также для их последующей подгонки.
Основные особенности марки станков испанской компании GMTK:
- Сменщики инструмента.
- Гидростатическая направляющая.
- Функция температурного контроля.
На испанских станках прекрасно обрабатывают детали из металла, которые требуют особой точности.
Есть еще несколько импортных организаций, которые пользуются успехом в производстве токарно-фрезерных станков.
VICTOR
Компания из Тайвани работает на инструментальном рынке уже более 70 лет. Станки отличаются качеством и большим количеством комплектующих. Для производства станков фирма использует специальный сорт чугуна.
MULTICUT
Чешский производитель выпускает качественное современное оборудование с высокотехнологичными системами ЧПУ. Часто эти станки имеют второй шпиндель или заднюю бабку.
Такое устройство легко обрабатывает деталь по 5 координатам. Инструмент шлифует, точит, а также производит много других действий над металлическими деталями.
Что из себя представляет обрабатывающий центр с ЧПУ по металлу?
Простой токарный станок предназначен для расточки зажатых в шпиндели заготовок из металла, дерева или других твердых материалов, а также для сверления в них отверстий, нарезки резьбы, «зенкования» и т. п. В таком механизме вращается обрабатываемая заготовка, а форму изделию придает закрепленный в суппорте резец, который перемещается вдоль заготовки.
Во фрезерном станке, наоборот, заготовка совершает поступательные движения, а вращается обрабатывающая ее фреза (режущая часть с лезвиями), закрепленная в шпинделях. Агрегат сложной конструкции, совмещающий в себе функции обоих станков и использующий оба вида головок для обработки заготовок – резцы и фрезы, называют «токарно-фрезерным обрабатывающим центром». Такой сложный станок выполняет одновременно несколько операций, может обрабатывать детали фрезой и параллельно вести их расточку.
Мини, настольные станки для дома
Многие промышленные предприятия имеют в своем арсенале обрабатывающие центры-автоматы с числовым программным управлением (ЧПУ). Выпускаются и мини-версии для домашнего использования. Они хоть и обладают меньшей мощностью и компактным размером, но трудятся не хуже своих промышленных собратьев, обеспечивая высочайшее качество изделий.
Если станки старых моделей требовали участия квалифицированных рабочих на каждом этапе металлообработки, то современные центры умеют все делать самостоятельно. Смена инструментов, автономная установка заготовок без помощи человека стали возможными благодаря автоматике. Числовое программное управление задает режимы обработки и управляет всеми операциями, рационально используя время. Один такой современный обрабатывающий центр с ЧПУ способен оперативно выполнить задачу, для которой двадцать лет назад потребовалась бы 2-х сменная работа целого цеха рабочих со станками различной направленности.
Обзор прочих вариантов обрабатывающего оборудования по металлу
Спросом в России пользуются токарно-фрезерные центры, которые выпускаются на Тайвани под именем компании TAKISAWA. При большом количестве выполняемых функций данная марка обладают доступной ценой.
У наиболее популярных станков данных моделей есть по 2 токарных узла и один фрезерный. Наличие револьверной головки гарантирует высокую точность в обработки заготовки.
Испанская компания применяет свои устройства для изготовления из металла деталей с повышенным уровнем точности, а также для их последующей подгонки.
Основные особенности марки станков испанской компании GMTK:
- Сменщики инструмента.
- Гидростатическая направляющая.
- Функция температурного контроля.
На испанских станках прекрасно обрабатывают детали из металла, которые требуют особой точности.
Есть еще несколько импортных организаций, которые пользуются успехом в производстве токарно-фрезерных станков.
VICTOR
Компания из Тайвани работает на инструментальном рынке уже более 70 лет. Станки отличаются качеством и большим количеством комплектующих. Для производства станков фирма использует специальный сорт чугуна.
MULTICUT
Чешский производитель выпускает качественное современное оборудование с высокотехнологичными системами ЧПУ. Часто эти станки имеют второй шпиндель или заднюю бабку.
Такое устройство легко обрабатывает деталь по 5 координатам. Инструмент шлифует, точит, а также производит много других действий над металлическими деталями.
Обрабатывающий центр 1728С
Это часто встречающийся аппарат, который способен выполнять несколько разных функций:
- работа сверлом непосредственно прямо и под необходимым углом;
- фрезеровка контурная и стандартным методом;
- заточка и расточка.
Обработка необходимой детали происходит в патроне или в его центре. Точность при обработке обеспечивается за счет особенностей механизмов:
- Главные узлы отличаются прочностью и устойчивостью к вибрациям.
- Подшипники в этом устройстве имеют высокую точность.
- Специфические термосимметричные элементы помогают предотвратить деформацию, вызванную колебанием температур.
- Система числового управления отличается надежностью и налажена по последнему слову техники.
Данная конструкция помогает обработать различные детали диаметром до 40 см и длиной до трех метров.
4 Настольные станки с дополнительными возможностями
Все настольные станки с ЧПУ имеют ограничение по максимальным габаритам обрабатываемых заготовок. Оно конструктивно заложено в устройство фрезерного оборудования и определяется размерами области обработки по осям X и Y, а также высотой расположения и ходом шпинделя по Z. Но это ограничение не распространяется на немецкие настольные агрегаты BZT серии PF.
Немецкий настольный агрегат BZT серии PF
На этих станках с ЧПУ можно обрабатывать заготовки с габаритами, превышающими значения параметров перемещения шпинделя по осям X, Y и Z. Для этого достаточно у оборудования BZT-PF по металлу снять его рабочий стол, на котором должно крепиться фрезеруемое изделие. Такой режим работы в этих станках предусмотрен конструктивно и программно. После этого можно обрабатывать заготовки:
- Гораздо большей высоты, чем предусмотрено с неснятым рабочим столом. Станок при этом надо устанавливать на дополнительные подставки, которые приподнимут его относительно обрабатываемой заготовки, зафиксированной, например, в поворотном патроне либо тисках слесарного стола.
- С любыми размерами поверхности. То есть полностью снимается ограничение на протяженность обработки по осям X и Y. При этом станок ставят непосредственно на саму заготовку, а затем перемещают по ней. Перед началом работ фрезеруемую поверхность программно разбивают на фрагменты (участки), по которым и передвигают последовательно, по мере обработки изделия, агрегат с ЧПУ.
Еще одна дополнительная возможность, которая предусмотрена далеко не на всех фрезерных настольных агрегатах с ЧПУ – отслеживание вероятных сбоев и корректировка при их возникновении работы станка непосредственно в процессе обработки изделия, что позволяет не допустить брак и значительно увеличить производительность. Эта функцию выполняют специальные сервоконтроллеры. Ими в настоящее время комплектуют только некоторые высокоточные станки с шаговыми двигателями, обычно фрезерно-гравировальные.
Какие есть фрезерные приспособления?
При выпуске изделий с малым объемом фрезерных работ, не стоит покупать отдельный агрегат. Небольшие плоские элементы, выборки и пазы можно сделать с помощью специального устройства на токарный станок.
Промышленный образец такого оборудования – универсальный токарный станок с фрезерной головкой. Приспособление устанавливается на передней бабке или на суппорте сзади и включается в работу с общей панели управления.
Для домашнего оборудования, особенно настольных токарных станков, узел для фрезеровки выпускают промышленные предприятия, и умельцы делают сами. С помощью устройств на детали, установленной в токарном оборудовании, выполняется:
- снятие лысок;
- фрезеровка граней;
- выборка пазов;
- шлифовка плоской поверхности.
При наличии делительной головки делаются многогранники и фрезеруются шлицы.
Справка! С помощью фрезеровального приспособления в плоских деталях по торцу сверлятся отверстия, шлифуется плоскость.

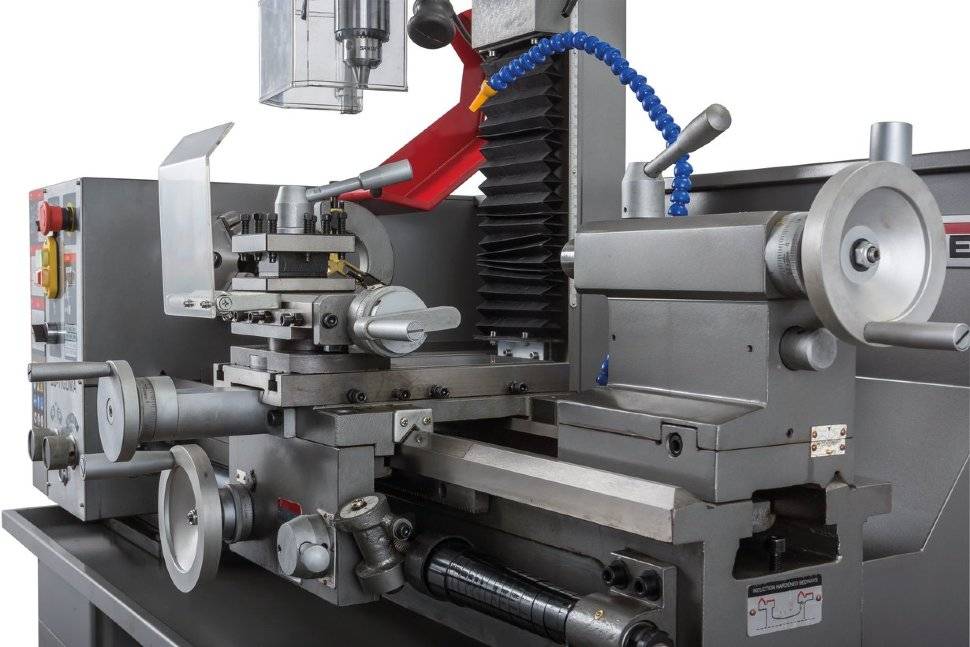

Токарно-фрезерные станки с ЧПУ
Числовое управление делает станки автоматизированными и помогает точно обработать самые разные заготовки. Станки по металлу с ЧПУ обладают большими плюсами, по сравнению с аналогами на ручном управлении:
На порядок выше производительность, что важно
Используется повышенная точность, что особенно важно при изготовлении мелких и точных деталей.
Возможность применить современные информационные технологии при переходе на другие разновидности деталей.
Подготовка к процессу происходит в инженерной сфере труда.
Служат долго и надежно.
Экономичны в расходе ресурсов, что очень важно для большого предприятия.
Просты в использовании и обслуживании.
Также такие станки отличаются эргономичностью в дизайне. Обрабатывать при помощи таких станков можно длинные и плоские детали.
Разновидности токарно-фрезерного оборудования с ЧПУ
Производство на данный момент выпускает несколько видов фрезерных станков:
- стандартного устройства;
- с наличием противошпинделя;
- с противодным центром;
- с наличием С-оси.
Каждый из подвидов станка имеет свои технологические различия. Современные стандартные станки могут не только заниматься фрезерованием, но и сверлить отверстия в металлических изделиях. Правда револьвера у таких станков малоподвижна, а следовательно и производительность низкая.
Токарно-фрезерный аппарат по обработке не имеет таких проблем, поскольку оснащен фрезерной головкой с посадочным концом в виде самых разных типов конусов. Наличие таких головок позволяет устанавливать на оборудовании специальные резцы. Это значительно расширяет процессы, которые могут быть произведены с металлом на таком оборудовании:
- зенкерование;
- просверливание;
- фаски, а также канавки на заготовках;
- обработочные действия у торцов;
- развертывание;
- нарезание резьбы.
Также используется специальное приспособление, чтобы фиксировать квадратный хвостовик или особый инструмент для резки. Также имеется специальный механизм, который отвечает за замену инструментов в токарно-фрезерной установке с ЧПУ. Это устройство так и называется — сменщик.
Такие сложные установки необходимо на предприятиях, где изготавливают максимально сложные металлические детали различной точности и сложности. При помощи данного оборудования получается по много раз чередовать фрезерование с обточкой.
Это интересно: Термическая обработка металла
Фрезерные центры с наличием противошпинделя и С-оси
Наличие С-оси — одна из первых моделей оборудования с фрезами на центрах первейших модификаций.
Имеется отдельный привод для того, чтобы придать основному инструменту (сверлу или фрезе) вращательный момент. За замену инструментария отвечает автоматизированное устройство — сменщик.
Все устройства с С-осью — имеют одну важную рабочую функцию — контролировать угол наклона и скорость вращения обрабатываемой детали. Точность индексации в таком случае будет одна тысячная градуса.
При наличии таких механизмов обрабатывающий центр с С-осью может выполнять гораздо больше функций, чем стандартный токарный станок:
- работа над шестернами;
- операции фрезой над червячными передачами;
- обточка коленчатых валов, а также их изготовление.
Все эти операции выполняет аппарат с наличием С-оси без проблем. Это повышает его производительность.
Но аппараты с противошпинделем является более совершенным инструментом для работы с фрезой и токарным оборудованием. Второй шпиндель крепится на место задней бабки. Наличие на обрабатывающем устройстве второго шпинделя обеспечивает инструмент огромной функциональностью. Для того, чтобы инструмент стал в разы более эффективным, его можно оснастить вторым сменщиком.
Обрабатывающий центр 1728С
Это часто встречающийся аппарат, который способен выполнять несколько разных функций:
- работа сверлом непосредственно прямо и под необходимым углом;
- фрезеровка контурная и стандартным методом;
- заточка и расточка.
Обработка необходимой детали происходит в патроне или в его центре. Точность при обработке обеспечивается за счет особенностей механизмов:
- Главные узлы отличаются прочностью и устойчивостью к вибрациям.
- Подшипники в этом устройстве имеют высокую точность.
- Специфические термосимметричные элементы помогают предотвратить деформацию, вызванную колебанием температур.
- Система числового управления отличается надежностью и налажена по последнему слову техники.
Данная конструкция помогает обработать различные детали диаметром до 40 см и длиной до трех метров.
Дополнительные детали
Использование фрезеровальных приспособлений на токарном станке невозможно без использования дополнительных деталей. Для монтажа узла на корпусе суппорта, приходится делать отверстия и крепить основание устройства болтами.
Дополнительные опоры – люнеты, уменьшат прогиб длинного вала при его обработке. Центра удерживают деталь большой длины. Цанги необходимы для крепления фрез в кулачковом патроне токарного станка и шпинделе приспособления. Они жестко фиксируют хвостовик инструмента, центрируют его и повышают точность обработки.
Применение машинных поворотных тисков увеличивает угол поворота детали без переустановки, повышает возможности оборудования. При работе по шаблону устанавливается копировальная втулка или подшипник. Он точно ведет инструмент по заданной траектории.
Приспособления для фрезерования и шлифовки
Приспособление устанавливается на месте резцедержки, и перемещается вместе с суппортом и поперечными салазками. На станине устройства для фрезеровки и шлифовки, крепится шпиндель под инструмент:
- концевые фрезы;
- цилиндрические;
- шлифовальные диски;
- конусные абразивные круги.
Скорость вращения инструмента регулируется диаметрами шкивов. Обычно в домашних устройствах используется одна частота. Реверс отсутствует. Органы управление узлом расположены на его корпусе, обычно сверху, на двигателе и состоят из кнопок «Пуск» и «Стоп».
Важно!
При длительной работе двигатель греется. На шлифовальных устройствах устанавливается дополнительное охлаждение мотора.
Обрабатывающие центры торговой компании TRENS
Все установки этой фирмы имеют одну характерную конструкцию — наклонную раму. В итоге станки очень прочные и жесткие. На таком аппарате легко создавать максимально точные детали.
У этой торговой марки есть несколько обрабатывающих металл фрезерных станков с различным уровнем комплектации. Следует описать наиболее популярные и часто используемые на крупно- и среднесерийных производствах обрабатывающие центры.
SBL 300
Одна из простых моделей, которая работает по нарезанию резьбы, выполняет фрезерные работы, а также сложные манипуляции. Несмотря на самые простые выполняемые операции, данное устройство легко справляется со всеми фрезерными операциями.
Шпиндель данного устройства отличается повышенной жесткостью, прочностью и отменной надежностью. Его преимущество в возможности долгое время работать на высоких скоростях.
Отдельно стоит сказать и об С-оси характеристиках, которые влияют на крутящий момент. Именно эти характеристики позволяют быстро менять рабочие режимы, что необходимо в условиях современного производства.
Все плюсы данного устройства удалось получить благодаря оборудованию закрепления дискового типа.
SBL 500 A
На этом современном станке легко можно обрабатывать детали массой до тонны. В составе станка имеется противонадшпиль, а также просто настраивается понятная система ЧПУ. Заготовки фиксируются посредством гидравлических механизмов.
Особенностью данного механизма является то, что можно осуществить сверление вне оси за один прием.
SBL 700
Этот вариант станка из своей линейки считается наиболее современным. Он способен обрабатывать ступенчатую деталь и материал прямой конфигурации. При этом масса заготовки на аппарате может вырасти до 2.5 тонн. Работа всего устройства в системе ЧПУ описывается 3 D- программированием.
Через Интернет Протокол осуществляется подключение .
Описание центра «1728С»
Один из наиболее востребованных в РФ металлообрабатывающих центров. Имеет широкий функционал, в т. ч. выполняет разные виды сверления, фрезерования, точения. Обеспечивает высокоточную обработку изделий за счет особой конструкции:
- высокоточные подшипники;
- жесткие основные узлы обеспечивают устойчивость к вибрации;
- защита от перегрева. За счет термосимметричных элементов);
- высокое качество ЧПУ;
- высокая степень контроля;
- шпиндель А8;
- патрон Ø 40 см с отверстием 9,7 см.
Предназначен для обработки трехметровых заготовок с Ø 40 см. Позволяет снижать затраты на комплексную обработку.
Справка. Один токарно-фрезерный обрабатывающий центр способен заменить до 5 станков с ЧПУ или до 10 универсальных станков, но из-за высокой стоимости центры не используют для простых операций, а лишь для сложных заготовок.
Обрабатывающие центры торговой компании TRENS
Все установки этой фирмы имеют одну характерную конструкцию — наклонную раму. В итоге станки очень прочные и жесткие. На таком аппарате легко создавать максимально точные детали.
У этой торговой марки есть несколько обрабатывающих металл фрезерных станков с различным уровнем комплектации. Следует описать наиболее популярные и часто используемые на крупно- и среднесерийных производствах обрабатывающие центры.
SBL 300
Одна из простых моделей, которая работает по нарезанию резьбы, выполняет фрезерные работы, а также сложные манипуляции. Несмотря на самые простые выполняемые операции, данное устройство легко справляется со всеми фрезерными операциями.
Шпиндель данного устройства отличается повышенной жесткостью, прочностью и отменной надежностью. Его преимущество в возможности долгое время работать на высоких скоростях.
Отдельно стоит сказать и об С-оси характеристиках, которые влияют на крутящий момент. Именно эти характеристики позволяют быстро менять рабочие режимы, что необходимо в условиях современного производства.
Все плюсы данного устройства удалось получить благодаря оборудованию закрепления дискового типа.
SBL 500 A
На этом современном станке легко можно обрабатывать детали массой до тонны. В составе станка имеется противонадшпиль, а также просто настраивается понятная система ЧПУ. Заготовки фиксируются посредством гидравлических механизмов.
Особенностью данного механизма является то, что можно осуществить сверление вне оси за один прием.
SBL 700
Этот вариант станка из своей линейки считается наиболее современным. Он способен обрабатывать ступенчатую деталь и материал прямой конфигурации. При этом масса заготовки на аппарате может вырасти до 2.5 тонн. Работа всего устройства в системе ЧПУ описывается 3 D- программированием.
Через Интернет Протокол осуществляется подключение .
Советы и рекомендации
Выбирая устройство для токарного станка, следует определиться с объемом и типом проводимых работ, их точностью. Затем подобрать соответствующую модель по размерам оборудования.
Изготавливать единичные детали для ремонта автомобиля и домашней техники, подойдет простое приспособление, фиксирующее деталь и перемещающее ее относительно вращающегося патрона с инструментом.
Для частной мастерской, занимающейся изготовлением деталей и простых изделий, стоит купить фрезерную головку и с высокой производительностью и точностью делать сложные детали.
Фрезерное приспособление при малой загруженности может заменить станок. При этом оно не требует площади под размещение оборудования, и экономит время на переустановку заготовки с одной операции на другую.
Разновидности
В конструкции самого простого станка присутствуют станина – основание станка, шпиндель – вал с патроном для закрепления заготовки, нарезочный винт, суппорт – крепление для резца, задняя бабка – крепежный элемент, удерживающий заготовку.
Простая конструкция
Разновидности токарно-фрезерного оборудования, которых выпускается огромное количество, позволяют использовать его на любых производствах. Так, для небольших автомастерских и цехов по ремонту бытовой техники вполне подойдет настольный или верстачный токарно-фрезерный станок по металлу до 1т весом. Такой станок может выполнять самые распространенные операции: продольное и поперечное точение, нарезку резьбы и сверление, обработку шлицев, пазов, расточку, фрезерование, шлифовку.
Справка. Еще проще станок с ручным приводом — сверлить, фрезеровать и обтачивать детали для домашних нужд ему вполне по силам. А если такой станок оснащен копиром, то на нем можно вытачивать ножки для мебели, балясины, каннелюры.
С противошпинделем
Когда вместо задней бабки в станке стали использовать противошпиндель, его функциональность и надежность значительно возросли. Без участия оператора противошпиндель позволяет удерживать и одновременно обрабатывать заготовку. Дополнительно установленные сменщики рабочих приспособлений увеличивают в разы производительность станка и позволяют использовать его для серийного выпуска изделий.
С приводным центром
Чтобы увеличить подвижность головки станка при фрезеровании и сверлении отверстий, конструкторы заменили обычные револьверы на головки со встраиваемым подвижным инструментом. Посадочное отверстие в них устроено под конусы типа Capto, ISO, BT, HSK, подходящие для токарных резцов, за счет чего стали возможны различные операции: сверление металла, зенкерование, обработка фасок, выполнение резьбы и др.
С, установленной С-осью
В станках с С-осью есть сменщик рабочих приспособлений, а сверла и фрезы снабжены собственным приводом. Также предусмотрен контроль скорости вращения заготовки в момент ее обработки и индексация углового положения (с точностью до 0,001°). Такие центры позволяют выполнять сложнейшие операции, недоступные для других конструкций станков:
- расточка червячных передач;
- фрезерование шестеренок и коленвалов.
За перемещение по осям в обрабатывающих центрах отвечает сервопривод и ЧПУ.
Обрабатывающие центры под брендом «TRENS»
Европейский бренд «TRENS» выпускает линию станков с наклонной станиной. Их уникальная конструкция обеспечивает высокую точность обработки за счет особой прочности инструментария. Станки ориентированы на крупное и среднее серийное производство и выпуск сложных профилей и деталей. Востребованы следующие модели станков TRENS:
- «SBL 500 A» ориентирован на детали до 1050 килограмм весом. Агрегат снабжен надежным приводом (Fagor, Siemens), фрезерование и расточку обеспечивает система ЧПУ с противошпинделем. Бабка имеет гидропривод и гидравлическую фиксацию заготовки. Предусмотрены специальные операции, например внеосевое сверление.
- «SBL 300» с С-осью выполняет стандартные операции фрезерования, в т. ч. доводку фланцев, валов и других сложных деталей, подходит для резьбовой нарезки. Особо жесткий шпиндель рассчитан на длительное высокоскоростное вращение и высокую производительность станка. С-ось имеет дисковую систему фиксации, что позволяет мгновенно переключать рабочие режимы.
- «SBL 700» самый сложный и технологичный, способен обрабатывать тяжелые (до 2500 кг) криволинейные, ступенчатые и прямолинейным профили. Контроль работы осуществляется от ЧПУ производства Siemens с 3D-программированием (возможно подключение к ПК через интернет).
