Токарные станки по металлу

Маркировка станков

Краткие обозначения, состоящие из букв и цифр, указывают на разные технические характеристики, предназначение, производителя агрегатов. Маркировки делятся на две группы:

1. Маркировка машин серийного производства. Первая цифра указывает на группу, вторая на тип. Буква, идущая после первых двух цифр, указывает на модернизацию конструкции. Далее обозначается эксплуатационный параметр двумя цифрами. После него указывается тип ЧПУ одной буквой с цифрой. Последняя буква с цифрой обозначают вычислительное устройство ЧПУ.
2. Маркировка специализированных установок. Первые две буквы обозначают сокращенное название производителя. После него указывается основной эксплуатационный параметр тремя цифрами. Далее обозначается модификация буквой. Последние буква с цифрой указывают на вычислительное устройство ЧПУ.

После таких маркировок могут добавлять отдельные обозначения, которые указывают на технические характеристики. Более точную расшифровку можно найти в таблицах, присутствующих в интернете.

Обзор и схемы распространенных моделей

Среди разнообразного модельного ряда и нескольких поколений станков, которые выпускаются нашим производством, есть несколько моделей, которые продолжают пользоваться популярностью по своим техническим характеристикам и универсальным свойствам.

Все они используются на производстве или в бытовых условиях по сей день. При этом продолжают быть достойными конкурентами иностранным аналогам.

Это надежные, прочные и долговечные устройства, способные выполнять огромное количество самых разнообразных функций.

1Л532

Один из наиболее популярных на территории бывшего СССР станок, на котором успешно можно выполнять обработку заготовок средних и больших размеров.

В свое время данное оборудование успешно экспортировалось во многие страны мира. Класс точности – Н. Масса станка – 43 тонны.

16У04П

Оборудование повышенной точности. Наибольший диаметр детали, обрабатываемой над станиной – 200 мм. Масса станка – 750 кг.

1П611

Токарный станок 1И611, использующийся на производстве, в том числе и для обточки колес ЖД транспорта. По ГОСТу отличаются повышенной точностью и имеет возможность торможения шпинделя. Вес устройства 560 кг. Легко выполняет следующие функции:

1. Сверление.
2. Отрезка.
3. Нарезание резьбы внутренней и наружной.
4. Обработка различных поверхностей.

Наибольший диаметр заготовки над станиной – 250 мм.

1Д601

Этот станок лучше подходит для чисто бытового использования. Точность меньшая, чем у предыдущего станка. Отличается высокими показателями работы даже спустя много лет функционирования.

Перемещение суппорта, возможно только вручную. Масса всего станка около 30 кг. В связи, с небольшими габаритами максимальная длина обрабатываемой заготовки – 18 см.

16К40

Одна из наиболее популярных моделей, которая реально завоевала популярность среди мастеров. Относится к среднему классу оборудования с классом точности Н.

Начиная с 1932 года в СССР выпущено несколько десятков тысяч самых разных токарно-винторезных станков. Они использовались не только на производстве, но и для обучения молодежи, в школах, училищах, да и у многих настольные станки были в гаражах, домах, собственных мастерских.

Применение ЧПУ

Современные токарные станки, особенно иностранного производства, имеют числовое управление. Это позволяет добиться высокой точности обработки.

Особенностями таких станков являются следующие нюансы:

1. Все подвижные органы станка управляются мини блоком управления. Станок имеет сложную электрическую схему.
2. Все параметры станка с ЧПУ точно соответствуют ГОСТу и также расписаны в паспорте оборудования. Здесь указаны показатели точности, габариты, скорость.
3. Станки такого рода могут работать в домашних условиях, поскольку имеют небольшой размер, но при этом выдерживают поразительно высокие для своих габаритов нагрузки.
4. Оборудование имеет индикацию, а также табло для ввода информации.
5. Настольные станки с ЧПУ используются для высокоточной обработки небольших деталей. При этом у домашнего производства получается высокий показатель рентабельности.

Важно! Большинство таких станков производят за границей, а потому они не соответствуют Российскому ГОСТу

Применение

Универсальный лёгкий винторезный токарный станок — это модель настольная, которая в основном применяется на небольших предприятиях или в домашних мастерских.

Самыми распространёнными предприятиями с такими моделями оборудования являются:

• Заводы, которые выпускают контрольно-измерительное оборудование и приборы.
• Предприятия, которые занимаются производством часовых механизмов.
• Опытно-экспериментальные отделы предприятий разных промышленных отраслей.

Предприятия машиностроительной и энергетической отрасли оснащают токарно-винторезным устройством тяжёлой группы. Ещё это оборудование применяется для обработки узлов деталей и элементов специальных механизмов:

• Для комплектации прокатного тяжёлого оборудования.
• Для оснащения транспорта железнодорожного (колёсных пар и прочего).
• Механизмов турбинных.

Но наиболее распространены станки со средним весом. Именно благодаря им можно выполнять чистовые и получистовые металлообрабатывающие операции и нарезать разнообразные резьбы.

У универсального винторезного токарного станка средней степени тяжести есть много преимуществ. К ним относятся:

• Высокая мощность двигателя и жёсткость конструкции, которые позволяют выполнять разнообразные работы с заготовками из металла и другого вида материала.
• Широкий диапазон частот вращения шпинделя и подач рабочего инструмента.

Кроме того, это оборудование оснащается разнообразными приспособлениями и механизмами, которые:

• Делают более безопасным и комфортным труд обслуживающего персонала.
• Позволяют с большей точностью проводить обработку изделия.
• Значительно расширяют функциональность.

Такие элементы дополнительного оснащения позволяют на токарно-винторезном оборудовании автоматизировать многие процессы обработки элементов.

Стоит сказать отдельно и о токарно-винторезном оборудовании с числовым программным управлением. В советское время оно одновременно выпускалось несколькими предприятиями. Как правило, подобным оборудованием оснащались предприятия, занимающиеся выпуском большой номенклатуры продукции мелкосерийной.

Устройство оборудования такого типа и возможность быстрой переналадки делает его незаменимым в тех случаях, когда необходимо за минимальное количество времени перейти на выпуск элементов другой модификации.

Как правило, токарное оборудование применяется для обработки внешних поверхностей, имеющих цилиндрическую форму. В таких ситуациях в качестве инструмента используется резец проходной. Обычно припуск по длине обрабатываемого элемента составляет 7−12 миллиметров. Такой припуск в размере необходим для того чтобы обрабатываемую заготовку можно было отрезать на нужную длину и провести обработку её торцов.

Для того чтобы подрезать торец обрабатываемого элемента могут применяться резцы нескольких видов:

• Подрезные.
• Прямые проходные.
• Упорные.

Для подрезки и обтачивания небольшого отступа на детали используется упорный тип резцов.

А ещё при помощи универсального токарного оборудования можно на деталях прорезать канавки разной глубины. Для этого используется специальный канавочный инструмент, а процедура проводится на малых скоростях вращения шпинделя.

По аналогичному принципу выполняется и обрезка готового изделия. Процесс отрезки заканчивают тогда, когда в месте отреза диаметр перемычки доходит до величины 2−2,5 миллиметра. В этот период останавливается процесс отрезания, а готовое изделие просто отламывается от заготовки.

https://youtube.com/watch?v=RufZyxcXrvI

Разновидности станков

На сегодняшний день существует множество типов токарных станков. Каждый из них отличается своими характеристиками, функциональными возможностями, системой управления и конструкцией.

Виды токарного оборудования:

Токарно-винторезные. Считаются самыми распространёнными станками. Используются для изготовления единичных деталей и серийного производства. С их помощью можно изготавливать резьбу с наружной и внутренней стороны заготовок, обтачивать цилиндрические и конусовидные заготовки, обрабатывать торцы. Винторезные модели позволяют мастеру создавать отверстия различного диаметра, проводить зенкеровку и развертку. При наличии копировального устройства появляется возможность создавать сложные контуры без фасонных резцов.
Сверлильные. Большая группа оборудования, к которой относится вертикальный токарный станок, радиальный, одношпиндельный, многошпиндельный и горизонтальный. С помощью таких машин сверлятся отверстия разного диаметра, создаётся резьба

При выборе сверлильных станков требуется уделять внимание ходу шпинделя, мощности электродвигателя, расстоянию от рабочего стола до патрона, максимальному диаметру создаваемых отверстий.

Расточные. Многофункциональное оборудование, которое позволяет создавать отверстия в заготовках, нарезать резьбу мечиками, создавать пазы на поверхности деталей, зенкеровать и растачивать отверстия

Для точной обработки используют алмазные расточные станки.
Шлифовальные. Станки, на которые устанавливаются диски со сменными шлифовальными кругами. С их помощью обрабатываются детали различной формы с наружной и внутренней стороны. Дополнительно можно разрезать заготовки, затачивать режущие инструменты. Качество обработки зависит от зернистости шлифовального круга. Крупной фракцией снимают грубые слои металла с заготовки. Мелкая фракция предназначена дли финишной шлифовки.
Притирочные. На рабочей части устанавливаются специальные притиры, на поверхности которых нанесён абразивный порошок.
Хонинговальные. На шпинделе таких станков закрепляется специальная головка (хонон), которая представляет собой бруски с нанесение абразивного порошка. Рабочая часть вращается и движется в двух направлениях, обрабатывая неподвижное отверстие в заготовке.
Зубообрабатывающие. На таком оборудовании устанавливается множество фасонных резцов.

Также нельзя забывать про резьбообрабатывающее и фрезерное оборудование. Они используются для обработки отверстий, нарезания резьбы, торцевания, создания деталей различной формы. В магазинах можно увидеть универсальные токарные станки с ЧПУ. Это универсальное оборудование, которое может выполнять различные задачи. После настройки программы оператором, система сама начинает работу.

Токарно-сверлильный станок

3 Краткое описание самых распространенных видов токарных агрегатов и их фото

Штучные заготовки и изделия из прутков обрабатываются на токарно-револьверных установках. Указанные заготовки и прутки располагают не одной, а несколькими поверхностями, поэтому для их обработки требуется производить многоинструментальную настройку станка. Она становится возможной именно за счет наличия револьверной головки, на которой предусмотрено два и более гнезда для размещения рабочего инструмента в державках. Обслуживание револьверных установок сравнительно сложное, но его функциональность того стоит. Некоторые модели токарно-револьверных агрегатов – 1Е316П, 1Г340ПЦ, 1П371, 1А341.

Токарно-карусельные станки (модели 1550, 1541, 1Л532, 1512 и другие) используются для работы с тяжелыми изделиями относительно небольшой длины с крупными диаметрами (маховики, колеса зубчатого типа и так далее). На этом оборудовании изначально можно осуществлять растачивание и точение, прорезать канавки, обрабатывать торцы деталей. Если же снабдить такие токарные станки по металлу дополнительными приспособлениями, можно будет сказать, что они превратятся в универсальные, ведь на них станет доступным нарезание резьбы, шлифование металла, фрезерование и многие иные процедуры.

Токарный многошпиндельный автомат (например, 1П365, 1Б140) применяется при серийной обработке точных и сложных заготовок из труб, а также из шестигранного, круглого, квадратного калиброванного проката, полученного по холоднокатаной технологии. Он имеет повышенную жесткость конструкции и мощный привод, что гарантирует отличную производительность. При этом его обслуживание мало чем отличается от технической «заботы» об обычном токарном станке. Любой современный автомат с несколькими шпинделями способен производить нарезание и накатывание резьбы, растачивание, фасонное и черновое обтачивание и другие операции.

Чаще всего применяемыми по праву считаются токарно-винторезные станки. Практически любой подобный агрегат – это универсальный токарный станок, дающий возможность выполнять весь спектр токарных операций. Модели таких установок (16Б16А, 16П16П, 16К50, 16К20 и другие) можно встретить на любом производственном предприятии. Конструктивно каждый универсальный токарный станок имеет одну и ту же компоновку, которая лишь незначительно отличается у разных агрегатов. Другими словами, он состоит из идентичных узлов.

Для выпуска мелких серийных изделий из профилей (фасонных) и калиброванного прутка в наши дни чаще всего используется токарный автомат, предназначенный для выполнения операций точения в продольном направлении. Данное оборудование оптимально для обработки самых разных металлов. Автомат (любые его модели) легко справится и со сверхтвердыми стальными композициями, и с податливой медью. Как правило, его применяют при массовом производстве. Токарные станки по металлу для продольного точения в настоящее время поставляются на российский рынок зарубежными компаниями (корейскими, японскими), есть в продаже и отечественные агрегаты (1М10ДА и другие).

1 История токарного станка

Принято считать, что самое первое токарное устройство человек изобрел еще в середине 600 годов до нашей эры. Его конструкция была простейшей, но вполне эффективной: два рабочих центра монтировали соосно друг с другом, зажимали между ними костяные либо деревянные изделия, и начинали вручную их вращать. “Оператор” древнего станка при этом ручным резцом придавал заданную конфигурацию обрабатываемой заготовке.

Позже изделия перестали вращать руками. Для этих целей начали использовать тетиву лука, которую в виде петли набрасывали на изделие. А уже в 14 столетии появились более сложные агрегаты с ножным приводом для выполнения все еще элементарных токарных операций. Такой привод имел упругую деревянную жердь, которую прикрепляли к установке консольно. К педали привязывали веревку, а другой ее конец крепили к обрабатываемой детали.

Веревка натягивалась тогда, когда человек нажимал на педаль, изделие вращалось (на два либо на один оборот), а жердь сгибалась. После этого с педали убирали ногу, веревка устремлялась вверх, а деталь вращалась на те же самые два или один оборот в другую сторону. Конструкция была достаточно простой и позволяла сравнительно качественно выполнять токарную обработку заготовок, а также техническое обслуживание токарного приспособления.

Уже в самом начале 16 столетия на токарных станках можно было производить обработку объективно сложных заготовок, благодаря введению в конструкцию агрегатов люнета и центров из стали. Правда, металлические детали на станках тех лет обрабатывать было нельзя из-за малой мощности их привода.

В 1710-х годах россиянин Андрей Нартов создал агрегат с суппортом механического типа. Именно это техническое изобретение, по сути, дало толчок дальнейшему развитию металлорежущего оборудования. Уже к середине 18 столетия во Франции появился агрегат, чьи технические возможности делали его практически универсальным. А к концу века французы порадовали мир и станком специального типа, на котором осуществлялась нарезка винтов.

Первым же по-настоящему универсальным агрегатом признан станок Генри Модсли образца 1794 года. Именно он и стал базой для всего последующего токарного оборудования. Кстати, предприятие Модсли самым первым начало изготавливать комплекты плашек и метчиков, с помощью коих на станках выполнялась операция нарезания резьбы. После этого универсальный токарный станок стал не мечтой, а реальностью.

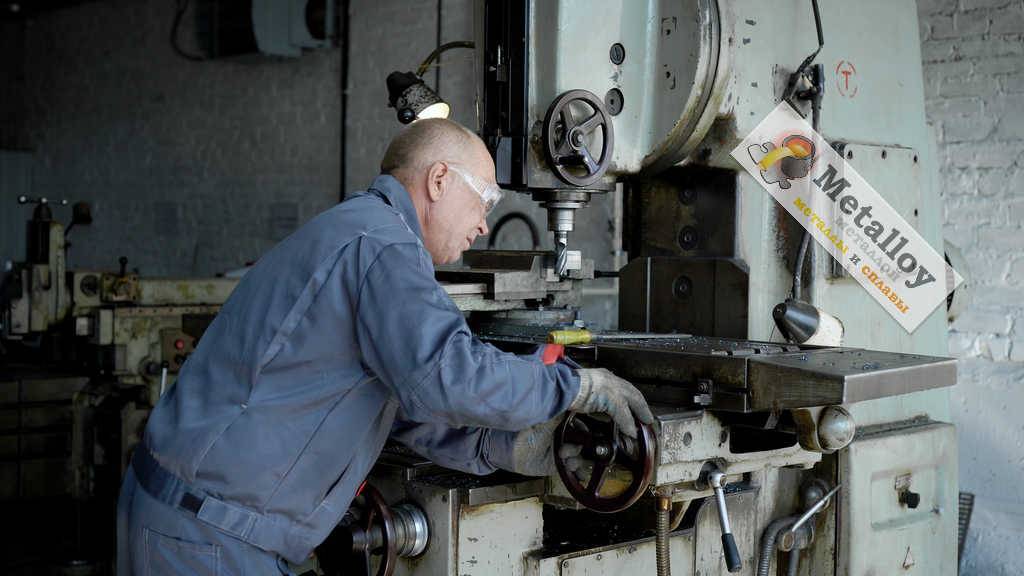

Что можно на нем сделать, и для чего он нужен?

Основное назначение фрезерного станка – обработка плоских поверхностей с большой скоростью и чистотой. Фреза – многолезвийный инструмент, вращается и срезает сразу широкую полосу металла с заготовки.

Расточные головки, центра, поворотные и наклонные столы увеличивают возможности фрезерных станков. На них выполняется много операций, включая:

• фрезеровка горизонтальной и боковых плоскостей;
• создание сложного рельефа;
• вырезка пазов;
• сверление и расточка;
• торцовка;
• обработка фигурных кромок;
• нарезка зубьев прямых и косых на шестернях;
• создание винтовых канавок;
• обработка по периметру деталей сложной формы.

Важно! Копировальные фрезерные станки изготавливают объемные изделия, делая точные копии в большом количестве. Они производят обработку по всем плоскостям до полной готовности

Техника безопасности при работе на токарно-винторезном станке

Перед тем, как приступить к работе токарь должен выполнить следующие действия:

• чтобы одежда не попала под работающие движущие элементы станка, ее необходимо заправить. Длинные волосы должны быть укрыты косынкой, манжеты подвернуты. С забинтованными конечностями также запрещено подходить к работающему агрегату;
• выполнить заземление станка;
• чтобы не оступиться в процессе работы у станка, решетка под ногами должна быть закреплена и устойчива;
• ходовые винты и валики нужно смазать. Уровень масла также надлежит проверить в коробке скоростей и в масляном резервуаре;
• исправность основных приборов нужно проверить вхолостую;
• если присутствуют неисправности в работе, необходимо сразу сообщить мастеру.

При выполнении работ важно:

• пользоваться защитными очками, экранами и щитками;
• специальной щеткой убирать лишнюю стружку с основных узлов и деталей;
• руками останавливать работающий патрон недопустимо;
• на работающий прибор нельзя класть детали, инструменты и прочие предметы;
• коробка скоростей не переключается на ходу;
• запрещено работать с неисправными приборами, а также случайными приспособлениями.

После завершения работ необходимо:

• сразу отключить токарно-винторезный станок из электросети;
• очистить основные узы от мусора и металлической стружки;
• маслом смазать все подвижные детали и поверхность станка, чтобы защитить его от коррозии;
• ремонт и восстановление станка производится после разрешения главного мастера, при соблюдении правил безопасной эксплуатации.

Классификация

Существует несколько основных классификаций, по которым различаются токарно-винторезные станки.

1. По массе:

• легкие – весят до 1 тонны;
• средние – весят от 1 до 10 тонн;
• тяжелые – весят более 10 тонн.

2. По типу управления:

• с ручным управлением;
• с ЧПУ (числовым программным управлением).

3. По максимальному расстоянию между центрами станка. Определяет наибольшую длину детали, которую можно поместить между двумя бабками. Измеряется в мм и имеет широкий диапазон.

4. По высоте центров (расстоянию от оси вращения шпинделя до ближайшей точки на станине станка). Определяет максимальный диаметр заготовки, которую можно закрепить в патроне. Измеряется в мм.

Токарно-винторезные станки с ЧПУ, особенно последних исполнений, несколько сглаживают эту градацию. Основным параметром здесь является возможность обработки той или иной детали с нужной точностью.

22.11.2018

Классификация токарного оборудования

Система классификации для данного вида оборудования создана ещё в СССР. Согласно этим правилам, станки – агрегаты, обрабатывающие заготовки из металла, представляющие первую категорию. Любое приспособление из данной группы способно представлять одну из следующих групп:

1. Устройства со специальным назначением.
2. Станки специального назначения, обычного и автоматического типа.
3. Агрегаты для полировки, с резцами.
4. Лобовые и винторезные типы оборудования.
5. Модели «карусельной» системы.
6. Станки, отрезающие материал.
7. Разновидность под названием «револьвер».
8. Установки с большим количеством шпинделей, автоматические полностью или наполовину.
9. Агрегаты токарного типа, где шпиндель – один. Автоматические на половину, полностью.

Следующие разновидности выделяются в зависимости от точности обработки:

• П – повышенный уровень.
• А – высокий показатель точности.
• Н – нормальный показатель.
• В – точность высокого уровня.
• С – точность особой категории.

От той или иной категории зависят определённые технические характеристики. Кроме того, легче становится определить подходящую сферу применения. Маркировка приспособлений так же помогает узнать о том, какие параметры характерны для той или иной модели. Такие обозначения могут состоять из следующих компонентов:

1. При использовании единицы в качестве начальной формы. Она показывает, что покупатель имеет дело с токарным станком, а не каким-либо другим.
2. Далее идёт число, обозначающее принадлежность к тому или иному типу моделей.
3. Центры приспособления имеют разную высоту, обозначаемую третьими и четвёртыми цифрами.

Маркировка агрегатов может содержать и обозначения в виде букв. Они используются, чтобы сообщить о тех или иных конструктивных особенностях. Это касается следующих параметров:

• Оснащённость системой ЧПУ.
• Используемую модификацию.
• Верность выполнения операций.
• Насколько автоматизированы действия?

Буква «И» – для обозначения приборов с винторезами. «П» – для точности высокого уровня. Такие модели снабжены центрами на высоте до значения примерно в 110 миллиметров. Фото изделий так же помогает понять, что именно перед нами находится.

Типы токарного оборудования

Отличия моделей в конструкциях – основа классификации.

Токарно-винторезные станки

Оборудование такой разновидности легко справляется со следующими функциями:

• Изменение параметров у металлов цветной, чёрной группы.
• Разработка модульной, метрической резьбы.

Модели универсального типа, которые применяются как в промышленности, так и при создании единичных изделий. Производство предполагает однотипную компоновку для всех частей. Состав конструкции включает детали, описанные ранее.

Токарно-револьверные станки

Главное назначение – обработка изделий из прутка, прошедшего калибровку. Оборудование выполняет широкий спектр всевозможных операций:

1. Развёртывание.
2. При формировании резьбы.
3. Фасонное точение.
4. Сверление.
5. Зенкерование.
6. Точение, расточка со стандартными показателями.

Название станка происходит от способа крепления, применяемого для инструментов. Их монтируют при помощи специального держателя, который может быть приводным, либо статичным. Приводной вариант даёт владельцам больше всего возможностей. Именно он позволяет создавать резьбу с различными параметрами, проводить фрезеровку и сверление.

Токарные станки с ЧПУ

Современные станки часто предполагают применение подобного оборудования. Лёгкость эксплуатации и точность, высокая продуктивность относятся к главным преимуществам.

Внедрение систем ЧПУ сопровождается использованием следующих систем:

• Самонастраивающиеся. Позволяют корректировать все сведения на основе показателей, появившихся, когда обрабатывались прежние детали.
• Замкнутого типа. С двумя информационными потоками, приходящими с механизма считывания, измерения.
• Разомкнутые. Используется только один информационный поток. Сначала идёт расшифровка данных, потом команды передаются остальным механизмам.

Кроме того, станки делятся на несколько разновидностей на основе способа управления производственным процессом:

1. Контурные. Агрегат работает без перерыва. Пользователь только один раз задаёт определённые параметры.
2. Прямоугольные. Применяются при заготовках в форме ступени. С автоматическим переключением между передачами вдоль, поперёк.
3. Позиционные. С закреплением деталей в конкретных положениях. На следующем этапе переходят к основным рабочим процессам.

Токарно-карусельные станки

Отличное решение, если требуется обработать крупные изделия. Из присутствующих функциональных особенностей описать стоит следующие:

• Возможность осуществить резьбу.
• Шлифовальные операции, фрезеровка, подрезка.
• Разработка пазов с приданием определённых конфигураций.
• Оборудование позволит заточить поверхности в виде конусов, цилиндров.

В комплектах со станками продаются специальные разновидности столов, планшайбы располагаются на их поверхности. Траверса перемещаются по стойкам, с дополнительными суппортами в конструкции.

Лоботокарные станки

Обрабатывают детали с формами конусов и цилиндров, лобового типа. Предполагают горизонтальное размещение оси, на которой заготовка вращается.

Токарно-затыловочные станки

Затылованием называют специальный метод, используемый при заточках. Это особенно актуально для задних поверхностей у различных инструментов. Операция нужна, чтобы даже при длительной эксплуатации сохранялись первоначальные формы.
