Самодельный токарный станок по металлу

Как изготовить резцы?

Стоимость наборов качественных моделей высока, а самостоятельно их изготовить не составит труда. Тем более, что профессионалы предпочитают изготавливать инструмент своими силами.

Для изготовления резцов по дереву своими силами необходим электрический станок для заточки металлических инструментов или болгарка с отрезными и шлифовальными дисками.

Лезвия для резца по дереву можно изготовить из высококачественной стали.

Это может быть:

  • Сверло.
  • Скальпель.
  • Советские напильники особенно широко применяются для изготовления самодельных резцов.
  • Лезвие ножовки по металлу.
  • Лезвие циркулярной пилы, углеродистая сталь так же популярна, ведь заточенные резцы из углеродистой стали дольше прочих держат заточку.

Процесс создания резца несложен:

  1. Первым делом болгаркой (УШМ) нарезаются полосы нужного размера.
  2. Болгаркой или электрическим точильным станком формируется необходимая форма лезвия.
  3. После посредством смены зернистости абразивных дисков затачивается заготовка и острие резца готово. Остается лишь оформить рукоятку. Наиболее твердая древесная порода – дуб отлично подходит для изготовления рукоятки. Также популярны береза и яблоня, которые не сильно уступают в своей податливости при обработке.

Лезвие помещается наполовину, раскроенного вдоль, бруска-заготовки будущей рукоятки и приклеивается столярным клеем. Можно также выбрать выемку в бруске, точно повторяющую форму острия. После бруски зажимают под прессом и склеиваются. Происходит обточка рукоятки до эргономичной формы и обжигается газовой горелкой, обрабатывается маслом или лакируется.

Оптимальными размерами рукоятки принято считать длину около 12 см, а заготовка под рукоять, может быть сечения 22*22–24 мм. После ошкуривания рукоятки на стамеску надевается зажимное кольцо, которое надежно фиксирует лезвие в деревянной ручке.

Важным этапом подготовки резца по дереву является его заточка.

Углы заточки фасок равны для всех видов резцов и достигают порядка 18–25 градусов. Длина острия в среднем равна 20–35 мм. Для сохранения остроты лезвия в процесс работы оно периодически охлаждается в емкости с холодной водой.

Заточка выполняется следующим образом:

  1. Посредством точильного бруска, периодически смачиваемом водой.
  2. Заточка на менее зернистом бруске и на наждаке самой малой зернистости.
  3. Полировка кожаным ремнем с пастой ГОИ. Паста ГОИ продается в любом автомобильном или хозяйственном магазине.

Этапы сборки токарного станка

Самодельные токарные станки по металлу своими руками собираются быстро и несложным образом. Единственное, что нужно точно соблюдать, – порядок сборки.

Самодельный токарный станок нужно собирать с максимальной точностью:

  1. Первым делом – сборка рамы из металлических элементов. Лучше, если это будут швеллеры и балки. Нужно обязательно рассчитать нагрузку для планируемых работ: с деталями каких размеров вы собираетесь иметь дело? Если, к примеру, вы планируете обрабатывать металлические предметы длиной больше 5-ти сантиметров, металлическая рама станка должна быть должны быть толщины свыше 3-х сантиметров.
  2. Установка продольных валов с направляющими на швеллеры. Лучше зафиксировать валы узлами сварки, но можно закрепить и болтами.
  3. Подготовка передней бабки из гидравлического цилиндра с толстыми стенками и двумя подшипниками, спрессованными в тело цилиндра.
  4. Прокладка вала с использованием подшипников с большим диаметром.
  5. Заливка жидкости для смазки в гидравлический цилиндр.
  6. Установка и фиксация шкива с суппортом и направляющими.
  7. Монтаж электропривода.

Не забыть заняться специальным подручником для хорошей устойчивости резцов для токарного станка по металлу. Токарный резец по металлу – один из ключевых элементов, с ним работаем внимательно и аккуратно.

Внизу конструкции станка прикрепить металлическую полоску с защитной функцией – она не даст рабочей части станка деформироваться по ходу активности.

Самодельный токарный станок по металлу своими руками: порядок сборки

Сборка механизма выполняется в следующем порядке:

  • Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.
  • На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
  • Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.
  • Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
  • В гидравлический цилиндр заливается смазывающая жидкость.
  • Устанавливается шкив и суппорт с направляющими.
  • Монтируется электропривод.

Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

Устройство самодельного токарного станка для обработки металла: 1, 7 — швеллеры; 2 — ходовая труба; 3 — задняя бабка; 4 — поддон для сбора стружки; 5 — суппорт; 6 — ходовой винт; 8 — электрический двигатель; 9 — неподвижная передняя бабка; 10 — лампа в защитном колпаке-отражателе; 11 — сетчатый экран для защиты токаря от стружки; 12 — опора

Изготовление токарного станка из дрели своими руками

Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:

  1. Возможность быстрой сборки и разборки конструкции – дрель легко отсоединяется от станины и может быть использована по прямому назначению.
  2. Простота переноса и транспортировки станка – хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.
  3. Экономия – дрель выступает не только в качестве электродвигателя, но и избавляет от необходимости использовать передачу, а также позволяет использовать сменные насадки в качестве рабочего инструмента.

Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.

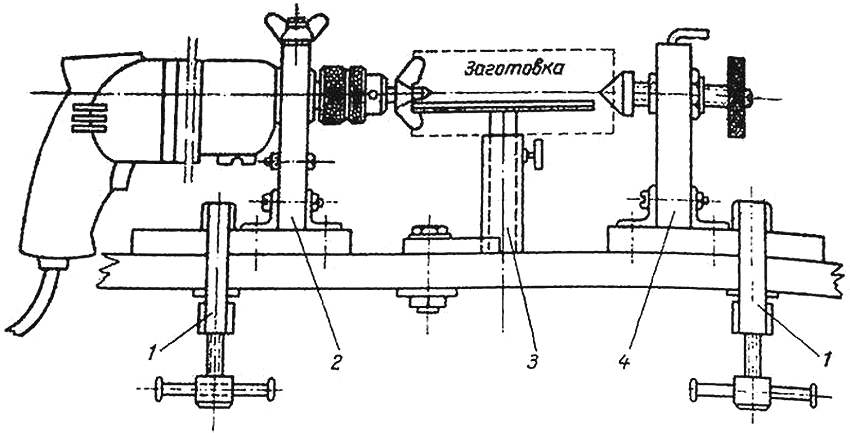

Схема устройства самодельного токарного станка на основе дрели: 1 — крепления к столу или верстаку; 2 — передняя опора; 3 — опора под заготовку; 4 — задняя опора

Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.

Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.

Чертеж передней опоры, внутри которой закрепляется дрель

Назначение оборудования

В технологии обработки материалов резанием принято различать установки для обработки по классам точности. Основным критерием является материал, которому требуется придать определенные формы и параметры:

  • Деревянные заготовки вытачивают на станках, обеспечивающих точность до 1 мм.
  • Изделия из конструкционной стали точат с точностью до 0,05 мм.
  • На станках повышенной точности (обработка изделий из инструментальных сталей), оборудованных микрометрическими измерительными инструментами можно добиваться исполнения до 0,005 мм.

Для домашних условий создают деревообрабатывающее оборудование, а при необходимости работы над металлическими заготовками нужны станки по металлу. Основные отличия заключаются в приводе для инструмента.

Если нужно вытачивать деревянную деталь, используют упор. На него опирают инструмент. Продольную и поперечную подачу выполняют вручную.

Обрабатывая металл, приходится противодействовать значительным усилиям сопротивления. Руками удержать режущие кромки довольно сложно. Поэтому используют вспомогательные приспособления, которые позволяют стабилизировать положение. У станкостроителей есть понятие о прочности СПИД.

Расшифровывают эту аббревиатуру так: станок, приспособление, инструмент, деталь. Все эти элементы должны сохранять определенную жёсткость, тогда гарантируется требуемая точность при обработке.

Варианты модернизации

Модернизация станка должна идти в нескольких направлениях это:

  • повысить мощность, поставив электродвигатель нового поколения;
  • увеличить число рабочих передач для широкого перебора скоростей;
  • повысить жёсткость в узлах станка;
  • установка механической и электрической защиты для более безопасной работы;
  • добавление вспомогательных узлов.

Ремни от шкивов

Ремни для шкивов лучше подбирать из поликлиновых ремней от автомобилей. Автомобильные ремни имеют большую площадь контакта (не проскальзывают), небольшая толщина (может работать с меньшими радиусами не перегреваясь), без биений (нет шума).

Кнопка экстренного торможения

Торможение в токарных станках необходимо. Проще всего делать модернизацию электрической схемы. Асинхронные двигатели рекомендуется тормозить подачей на клеммы двигателя постоянного напряжения на непродолжительное время (1-2сек.)

Установка защитного кожуха

Защитный кожух в обязательном порядке защищать шкивы и ремни передачи на шпиндель. Рекомендуется делать защитный кожух со стеклом для защиты глаз от стружки.

УЗО и другие защитные устройства

УЗО, предохранители, термореле, автоматы защиты, защитные кнопки должны быть установлены на токарном станке обязательно. Провода должны быть правильного сечения. Надежно закреплены на контактных площадках. Средства электрической защиты гораздо дешевле собственной жизни.

Освещение

Освещение зоны реза настольной лампой с гибкой арматурой поможет работать на станке. Единственное замечание: лучше использовать пониженное напряжение для питания лампы. В промышленных станках использовалось напряжение 36 В.

Разборная основа

Разборная основа не рекомендуется для домашнего токарного станка. Чем массивнее основа станка, тем меньше вибрация и выше качество изготовления деталей.

Применение наждачного или шлифовального круга

На токарный станок можно устанавливать наждачный и шлифовальный круг для расширения возможностей токарного станка. Наждачный круг при работе на токарном станке необходим для заточки резцов.

Какие подручные средства можно использовать?

Для самодельных станков, кроме деталей от списанных токарных станков некоторые используют электрическую дрель как электропривод.

Токарный станок по дереву материалы

Сама конструкция состоит из следующих частей (смотрите на рисунке)

  1. Станина – является основой для станка, обычно изготовляется металлической и представляет собой несколько соединенных балок.
  2. Поперечная П — образная балка.
  3. Электрический двигатель – служит источником питания для правильного движения округ своей оси (подходят однофазные моторы мощностью от 200-400 Ватт).
  4. Токарный патрон.
  5. Опора для задней бабки.
  6. Элемент что крутится.
  7. Упор для заготовки или инструмента.
  8. Упор для подручника.
  9. Направляющие балки.
  10. Угол, стойка или опора для задней бабки.
  11. Обойма.
  12. Металлическая пластина под упор.
  13. Деталь поперечной направляющей.
  14. Винтики для закрепления.
  15. Опорная ось.

Токарный станок по дереву пошаговая инструкция

Прежде всего, можно не покупать новый мотор, а взять б-у, он обойдется вам значительно дешевле.

Элементы закрепляют на основе (№1 по рис.) 2 п -образных балки сваркой соединяют с двумя поперечными (№2 по рис.).

Направляющие сверху дополнительно фиксируются двумя углами (№10 по рис.), которые закрепляют к основной поверхности.

Двигатель (№3 по рис.) прикрепляют боковой части и закрепляют переднюю бабку.

В качестве основы задней бабки стоит использовать крутящийся центр (купить деталь от покупного варианта) закрепить его к опоре (№5 по рис.) и приварить на площадке (№12 по рис.)

Упор ( №5) изготавливается из уголка и прикрепляется к опоре (№8) которая сама по себе закрепляется на обойме. Упор и обойму нанизывают на опорную ось (№15) а после этого приваривают к направляющим балкам.

Тот же упор (№5) и крутящийся элемент (№6) закрепляют на металлических пластинах (№12) которые содержат специальные движущиеся обоймы (№11).

Учтите что упор и задняя бабка – это подвижные элементы, которые должны без проблем двигаться по направляющим (№9).

Чтоб подвижные элементы были хорошо прикреплены к обоймам, в обоймах делаются предварительные отверстия (№14) и малейшая неточность снижает качество работы всего аппарата.

Сама сварка может повлечь за собой деформацию материала – сначала все материалы скрепляются точечной сваркой, а затем уже проводят полную работу.

Токарный станок по металлу материалы

Для изготовления такого инструмента вам будет необходимо:

  • Лист металла;
  • П — образные балки из металла;
  • Полоски из стали;
  • Углы из стали;
  • Электрический двигатель;
  • Передаточный механизм;
  • Несколько гаек и болтов для скрепления;
  • Болгарка;

Отдельно стоит сказать о двигателе, он не обязательно должен быть новый, можно ограничиться и старым или б-у, его мощность должна составлять 2 кВт с количеством оборотов минуту в пределах 2000. Хотя это больше зависит от уровня вашей работы на этом станке.

Чем массивнее заготовки – тем мощнее должен быть двигатель, если вы хотите сделать компактный станок с малой мощностью – подойдет мотор даже от стиралки или электродрели.

Что касается передаточного механизма – можно отыскать через интернет или купить у знакомых старую коробку передач и снять с коробки муфту. Таким образом, вы получите механизм, который создает вашему станку несколько скоростей. А если установить дополнительный шкив – то можно улучшить количество оборотов.

Токарный станок по металлу пошаговая инструкция

Установку стоит начать с использования стальных углов и п-образной балки, из них (1 уголок и 1 балка) нужно сварить раму для основы.

Для этого нужно расклинить основу. Направляющие собирают из квадратных труб и стальных полосок.

Помимо этого их металлического листа делают коробку для кулачного патрона, после установки в ней помещаются подшипники с регулировкой.

Заднюю бабку нужно сварить из уголка и толстой пластинки, опорой которой будут служить направляющие.

Бабка должна легко, свободно перемещаться по направляющим. К верхней части бабки приварите гайки (чтоб фиксировать поддерживающий центр).

Заточенный конус следует вмонтировать в балку, при этом соблюдая максимальную точность. Такой конус можно изготовить из любого болт, который подходить вам размером.

После этого собирают всю конструкцию, проверяют на легкость вращения шпинделя, регулирую передний и задний центры для создания ровной оси.

Теперь вы знаете, что построить станок для дерева или металла вполне реально и требует от вас немногих знаний и усилий, и при этом он вам обойдется значительно дешевле (да и в случае поломки вы сможете самостоятельно его починить).

В целом же изготовление такого станка вам поможет даже если вы и не часто занимаетесь такими работами, единственно такие механизма весьма громоздкие и нужно место для их хранения ( или можно сделать «карманные» модели).

Пошаговый процесс сборки устройства

Когда выточены все необходимые детали, необходимо их собрать в единую конструкцию.

На сборочном столе собирают детали будущего настольного токарного станка.

Решено конструкцию изготавливать из фланцев, выточенных из кругляка диаметром 120 мм. Для облегчения в них просверлено центральное отверстие Ø 55 мм. Имеются три отверстия Ø 20 мм.

С торца просверлены дополнительные отверстия для резьбовых фиксаторов. Винтами М6 можно закрепить остальные детали в заданном положении.

Для будущего ходового винта запрессована бронзовая втулка. Внутренний Ø 16 мм.

Направляющие станины изготовлены из ковкого чугуна. В них изготовлены продольные проточки. Цилиндрическая часть позволяет фиксироваться в отверстиях фланцев.

Вставляется направляющая так, чтобы совместить все имеющиеся элементы.

Чтобы выдержать заданное расстояние используются дистанционные втулки. Их устанавливают в распор между фланцами.

Вторая направляющая изготовлена точно также как и первая.

Собрав основание для передней бабки, приступают к сборке задней.

Каркас стягивают гайками. Создана основа будущей станины.

Станок буде стоять, опираясь на передние упоры. Их крепят винтами к фланцам.

По направляющим перемещаются опорные втулки. На них будут монтироваться суппорт и задняя бабка. Длинная втулка работает направляющей, а короткая – является поддерживающей. Проточки на валиках не позволяют смещаться.

Конструктивно опорные втулки выполнены разной длины. Такое решение позволяет увеличить рабочий ход.

Длина обрабатываемых деталей может быть достаточной, чтобы детали имели размеры до 250 мм.

Площадка для суппорта крепится винтами М6.

Отверстия для площадки сверлят по месту. Эта деталь изготавливается индивидуально. Если попытаться сделать ее только по чертежу, то может проявиться эффект заклинивания.

По аналогии изготавливается площадка задней бабки. Ее также сверлят по месту. Нужно обеспечить скользящее перемещение по направляющим.

Нужно обеспечить жесткость станине. Для передней бабки выточено специальное цилиндрическое полукольцо. Оно крепится болтами к фланцам.

Перемещение инструментов на суппорте или задней бабке осуществляется по ходовому винту. На нем протачивается прямоугольная резьба, имеющая небольшой наклон (12,5 ⁰). При вращении ходового винта детали, закрепленные на нем, перемещаются вперед или назад. Зависит от направления вращения.

Отверстие с запрессованной втулкой создавалось для ходового винта.

Чтобы винт свободно вращался, но сам не смещался вдоль своей оси, используются упорные подшипники. Их ставят спереди и сзади от задней опоры.

Для предотвращения осевого перемещения ходового винта устанавливается фиксирующая втулка. Она крепится болтом М6. Теперь винт не будет смещаться вдоль оси, но вращаться может.

Поверх фиксирующей втулки ставится нониус (приспособление с насечками). Один оборот винта перемещает суппорт или заднюю бабку на 10 мм. Ориентируясь по шкале, можно выполнять точное смещение в продольном направлении.

Чтобы вращать ходовой винт, устанавливается маховичок. Небольшая рукоятка позволяет легко вращать маховик.

Ориентироваться помогает риска. Глядя на нее, задают нужное осевое смещение.

Станина станка собрана. Теперь нужно установить переднюю бабку. В ней будет фиксироваться деталь.

На пластинах устанавливают направляющие поперечного перемещения.

Передняя бабка монтируется сверху. На рисунке видны блок шкивов, трехкулачковый патрон и центральная втулка.

Шкивы можно легко снять и установить на шпиндель.

Сам шпиндель устанавливается внутри центральной втулки.

Между шпинделем и втулкой имеются радиальные подшипники. Они дают свободное вращение.

Центральная втулка крепится болтами к станине.

После установки подшипников монтируется шпиндель с трехкулачковым патроном. Внутри шпинделя проточено отверстие Ø 35 мм. При необходимости заготовки меньшего диаметра могут проходить сквозь него.

Станок готов. Привод осуществляется через клиновые ремни от электродвигателя, установленного в стороне.

Видео: токарный мини станок своими руками.

Изготавливаем фрезерный станок по дереву для домашней мастерской

Фрезерные станки нужны для работы с деревянными фасонными деталями. Они используются для фрезерования поверхностей и обработки профилей. Профессиональное оборудование многофункционально и стоит больших денег, поэтому все больше «самоделок» собирают такое оборудование для мастерских и гаражей самостоятельно.

Небольшой фрезерный станок своими руками

В комплект самодельных фрезеровщиков по дереву входят:

  1. Механизм привода. Это двигатель, мощность которого варьируется от 1 до 2 кВт. С таким двигателем можно использовать различные инструменты для обработки дерева, не опасаясь поломок.
  2. Подъемник для регулировки. Обычно он включает в себя корпус, направляющие, каретки, установочный винт и вал с резьбой. Во время работы каретка перемещается вверх и вниз, и требуется винт, чтобы зафиксировать ее до необходимого уровня.
  3. Служба поддержки. Стол выполнен из массива дерева.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезеровщиков по дереву нужно все продумать заранее до мельчайших деталей.

3D модель стола для ручного станка

Оборудование

Последовательность самостоятельной сборки удобного и практичного деревянного фрезера для домашней мастерской описана в видеоинструкции:

Если вы задумываетесь о покупке собственного оборудования, а не о сборке самостоятельно, то чтобы понять, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Наименование моделиХарактеристики
Фрезерный стол Kraton MT-20-01размер площади64 х 36 см
возможность вертикальной работытам есть
вес оборудования15,7 кг
Фрезерный стол Kraton MT-20-01
Фрезерный станок Корвет-83 90830мощность двигателя750 Вт
тип трансмиссиипояс
скорость вращения шпинделя11000 об / мин
вертикальный ход2,2 см
диаметр шпинделя12,7 мм
Фрезерный станок Корвет-83 90830

Делаем фрезерный станок с ЧПУ своими руками

Вы можете изготовить собственное оборудование с ЧПУ своими руками. Для этого подбираем подходящие конструкции фрезерного станка по дереву с ЧПУ. Собирать модель своими руками нужно будет строго по ним.

Фрезерные станки по дереву должны быть очень прочными, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок службы бытовой техники и ее работоспособность зависят от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Ниже представлены фото готовых моделей деревообрабатывающих станков с ЧПУ своими руками из профессиональных «самоделок»:

Мини-дизайн для частного использования
Инструменты для сборки самодельного фрезерного станка

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать высокие скорости вращения во время работы. Только в этом случае получатся дырочки нужной формы. Все варианты разделены на несколько подгрупп:

Конический. Их используют для обработки разных пород дерева под разными углами.

Примеры различных фрез

  • Сложен для работы с четвертями.
  • Прямоугольная — для создания бороздок.
  • V-образный. Можно сделать отверстия под 45⁰.
  • Профиль. Используется для украшения предметов.
  • Диск. Нарезаются пазы разного размера.
  • Калевочные для скругления краев.

Ниже представлены фото примеры фрезерных станков с ЧПУ по дереву, которые в принципе схожи с обычными, но имеют «хвостик»:

1 из 4

Техника безопасности

Поскольку речь идет об электрическом станке и работе с металлами, требования к выполнению правил техники безопасности будут ясными и жесткими, от которых никуда не денешься. Первым делом нужно проверить работоспособность нового станка сразу же после его изготовления.

Элементы конструкции станка для токарных работ.

Электродвигатель всегда накрывается специальным кожухом, который защищает мотор от грязи и частиц из металла, равно как и самого оператора станка. Если ваше устройство сделано из дрели, никакой кожух не нужен.

Если вы решили снабдить свой самодельный токарный станок мощным мотором, обязательно протестируйте в вашей домашней сети – хватит ли ее для вашего мощного мотора. А вообще лучше придерживаться устоявшихся традиций и использовать старых знакомых – электродвигатели от бытовых приборов.

Сделать самодельный токарный станок по металлу своими руками – отличное и элегантное решение со всех точек зрения. Простота исполнения, экономия средств, эффективная обработка деталей – все это про самодельные токарные станки.

Устройство

Токарный станок имеет достаточно трудное строение. Его главным элементов является шпиндель. Так принято специалистами именовать пустотелый вал, изготовленный из стали, который имеет отверстие в форме конуса. Именно благодаря последнему осуществляется монтаж различных инструментов и оправок.

Шпиндель имеет специальную резьбу, которая в первую очередь предназначена для закрепления на ней планшайбы для токарного станка. Некоторые виды данного оборудования на этом основном элементе имеют специальную канавку. Именно с ее помощью устраняется такая опасность, как неконтролируемое свертывание патрона.

Шпиндель является основной составляющей любого токарного станка именно потому, что только благодаря нему возможна действительно качественная обработка любой детали.
Поэтому важно помнить про то, что узел в радиальном и осевом направлении не имел люфта, то есть зазора или промежутка между сопряженными деталями. От шпинделя зависит также и мощность токарного станка

Производительность данного агрегата будет выше в том случае, если у его основного элемента высокая мощность приводного двигателя

От шпинделя зависит также и мощность токарного станка. Производительность данного агрегата будет выше в том случае, если у его основного элемента высокая мощность приводного двигателя.

Также немаловажной составляющей токарного станка является суппорт. Именно этот элемент обеспечивает фиксацию режущего инструмента и его перемещение в различных направлениях

На нем находится резцедержатель, который также принято называть резцовой головкой.

Подбор деталей

Когда чертежи всех узлов и приспособлений разработаны, можно приступить к подбору деталей.

Основание

мощная металлическая станина

Назначение станины — жесткая фиксация ведущего и ведомого центров. Для настольного мини-станка его можно своими руками сделать из деревянного бруска. Такая конструкция выдержит работу с маленькими деталями из металла. Стационарная станина для гаража или мастерской должна быть прочной, ее сваривают из уголка, металлических полос или швеллера. Рекомендуется использовать направляющие заводского изготовления. При неимении они собираются из металлопроката собственными руками.

Электродвигатель и передача

Самый подходящий для самодельного станка — асинхронный двигатель. Его особенность — постоянная скорость вращения. Чтобы обрабатывать металлические заготовки, необходима следующая мощность:

  • для работы с небольшими заготовками из мягких металлов — 0,5 — 1 кВт;
  • для работы с крупными деталями и сталями — 1,5 — 2 кВт.

Вполне подойдет двигатель от электрической дрели большой мощности.

Следует избегать использования коллекторных электродвигателей, скорость вращения которых зависит от нагрузки. Разгоняясь на холостом ходу, он может привести к выбросу заготовки из патрона и травмированию рук. Если же никакого другого двигателя нет, коллекторный нужно дополнить редуктором, контролирующим оборотистость при любых нагрузках.

Можно использовать и коробку передач, которая позволит работать на несколько скоростей. А увеличить оборотистость двигателя можно с помощью дополнительного шкива.

Альтернатива передаточному механизму — крепление патрона для инструмента прямо на вал двигателя. Такое приспособление нередко используется для настольных мини-станков, собранных из бормашины или ручного гравера. Планируя ее, нужно подобрать двигатель с достаточно длинным валом! Чтобы частично компенсировать нагрузку вдоль вала, между его концом и задней поверхностью корпуса устанавливается упор, например, в виде шарика.

Ведущий и ведомый центры

мини-станок для токарной обработки металлических деталей

Чтобы деталь вращалась ровно и не вибрировала, центры должны располагаться строго на одной оси. Заготовка фиксируется планшайбой или кулачковым патроном.

Ведомый центр располагается на задней опоре и может вращаться или быть неподвижным. В опоре делают отверстие с резьбой и вкручивают болт, который затачивается под конус. Болт должен иметь ход около 3 см, чтобы плотно прижимать вставленную заготовку. Задняя опора (бабка) перемещается вдоль основания по направляющей. Но в самых простеньких мини-станках конец заготовки поддерживается выдвигающимся заточенным штырем на резьбе, амплитуда которого невелика.

Какие задачи может выполнять домашний станок

До того как изготовить себе токарный мини станок по металлу своими руками необходимо тщательно разобраться в функциях будущего агрегата.

Может ли он делать то, что в первую очередь нужно человеку. Ведь не каждый может работать с металлом, чего не скажешь, например, про такой материал как дерево.

В общем, перечень доступных работ выглядит следующим образом:

  • Обработка деталей с круглым сечением (например, колёса, круглые детали мебели, рукоятки от строительных инструментов и т.п.);
  • Точная обработка торцов и канавок;
  • Использование процесса зенкерования, то есть увеличение существующих отверстий (например, для того чтобы вкрутить винт большей конфигурации и т.д.);
  • Обрезка деталей до необходимых размеров;
  • Создание рельефной поверхности (используется техника накатывания);
  • Создание внутренней и внешней резьбы на деталях.

Читайте здесь —   Стойка для болгарки своими руками: чертежи, проекты и нюансы изготовления простейших моделей (95 фото и видео)

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
