Углекислотный редуктор давления. Регулировка подачи защитного газа

Технология сварки СО2

Когда все готово и настроено для полуавтоматической сварки в газовой среде, можно приступать. Для начала необходимо подготовить металлические детали, которые подлежат спаиванию. Залог качественного шва – это предварительная подготовка. Чтобы материал идеально сплавился, нужно заготовки очистить от масла, грязи и остатков лакокрасочных изделий. Это можно сделать металлической щеткой или наждачной бумагой. После этого детали устанавливаются в то положение, при котором будет происходить их соединение. Первый шов лучше всего производить на малой силе токе, чтобы посмотреть, как будет себя вести заготовка. Если сразу дать большой ток, то есть риск трещин и деформации деталей.

Полуавтоматическую сварку в газовой среде можно выполнять следующими методиками:

• углом вперед (справа налево) используется для тонколистового металла;
• углом назад (слева направо) обеспечивает глубокий провар, но шов при этом не будет широким.

Когда шов полностью готов, нельзя сразу отключать подачу газа, так как это чревато окислением. Сначала останавливается подача проводной проволоки, потом подача тока, а затем уже подача газа. Как раз за это время шов успевает кристаллизоваться. По завершению работы нужно сбить шлак со шва.

Настройка потока защитного газа

h2<dp>2,0,0,0,0—>

Сва­роч­ный аппа­рат име­ет выход для соеди­не­ния с бал­ло­ном. Защит­ный газ в бал­лоне нахо­дит­ся под дав­ле­ни­ем. На бал­лоне уста­нов­лен газо­вый редук­тор. Здесь сто­ит уточ­нить, что редук­то­ры быва­ют раз­ные, в том чис­ле и такие, кото­рые не пред­на­зна­че­ны для при­ме­не­ния в свар­ке, так как не име­ют нуж­ной шка­лы на инди­ка­то­ре, пока­зы­ва­ю­щем зна­че­ние для газа, посту­па­ю­ще­го в сва­роч­ный полу­ав­то­мат. На пра­виль­ном редук­то­ре инди­ка­тор, кото­рый при уста­нов­ке рас­по­ла­га­ет­ся даль­ше от бал­ло­на дол­жен иметь шка­лу, пока­зы­ва­ю­щую рас­ход газа (л/мин для CO2 и отдель­ную шка­лу для Ar). Так­же, быва­ют редук­то­ры с рота­мет­ром, кото­рый пока­зы­ва­ет рас­ход газа  в еди­ни­цу вре­ме­ни под­ня­ти­ем поплав­ка по кони­че­ской труб­ке со шко­лой. Инди­ка­тор (мано­метр) , кото­рый бли­же к бал­ло­ну, пока­зы­ва­ет дав­ле­ние в бал­лоне (MPa или Bar). Так как в бал­лоне нахо­дит­ся сжи­жен­ный газ, то дав­ле­ние газа в бал­лоне не все­гда может дать чёт­кое пред­став­ле­ние, о его точ­ном коли­че­стве. При раз­ной тем­пе­ра­ту­ре дав­ле­ние может быть раз­ное. Более точ­но коли­че­ство газа в бал­лоне мож­но опре­де­лить по весу.

Редук­тор с инди­ка­то­ра­ми: А — мано­метр дав­ле­ния газа в бал­лоне, B — рас­хо­до­мер пото­ка газа к сва­роч­но­му аппа­ра­ту.

• Вто­рой инди­ка­тор (рас­хо­до­мер) исполь­зу­ет­ся для настрой­ки пото­ка воз­ду­ха (пока­зы­ва­ет рабо­чее дав­ле­ние, кото­рое пода­ёт­ся в полу­ав­то­мат).
• Так­же, на бал­лоне есть два вен­ти­ля. Один – закры­ва­ет бал­лон, а вто­рой, рас­по­ло­жен­ный на редук­то­ре – регу­ли­ру­ет поток газа, посту­па­ю­ще­го к горел­ке при откры­том бал­лоне. Вен­тиль на бал­лоне откру­чи­ва­ет­ся про­тив часо­вой стрел­ке и закру­чи­ва­ет­ся по часо­вой стрел­ки, как обыч­но. Вен­тиль регу­ли­ров­ки пото­ка газа к аппа­ра­ту, наобо­рот, при закру­чи­ва­нии уве­ли­чи­ва­ет поток защит­но­го газа, а при откру­чи­ва­нии умень­ша­ет.
• Когда вы откро­е­те глав­ный вен­тиль, то уви­ди­те, что дав­ле­ние изме­нит­ся от 0 до опре­де­лён­но­го зна­че­ния (дав­ле­ние в бал­лоне). Открой­те его пол­но­стью. Далее нуж­но поти­хонь­ку повер­нуть регу­ли­ро­воч­ный винт на редук­то­ре до момен­та, когда стрел­ка на шка­ле пока­жет 7–10 л/м. Если у вас не рас­хо­до­мер, а мано­метр, то долж­но быть 1–2 кг/см2. Это ста­ти­че­ское дав­ле­ние, кото­рое изме­нит­ся при нажа­тии на курок горел­ки.
• Что­бы настро­ить поток защит­но­го газа более точ­но, на рабо­чий режим, выклю­чи­те пода­чу про­во­ло­ки, что­бы при нажа­тии на курок горел­ки она не рас­хо­до­ва­лась. Мож­но не отклю­чать про­во­ло­ку, а нажать до момен­та, когда про­во­ло­ка начи­на­ет дви­гать­ся. В таком поло­же­нии настрой­те поток воз­ду­ха вен­ти­лем на редук­то­ре, гля­дя на инди­ка­тор.
• Вооб­ще, поток защит­но­го газа мож­но настро­ить и без инди­ка­то­ров. Начи­нать свар­ку нуж­но с мини­маль­ным рас­хо­дом защит­но­го газа. Далее нуж­но смот­реть на шов. Если будет пори­стость, то нуж­но доба­вить пода­чу газа пока поры не будут боль­ше появ­лять­ся. Так­же, если свар­ка про­ис­хо­дит на ули­це или в поме­ще­нии с вен­ти­ля­ци­ей, то нуж­но учи­ты­вать вли­я­ние вет­ра и сквоз­ня­ков и добав­лять пода­чу газа ещё. Мож­но на слух запом­нить звук воз­ду­ха из горел­ки при пра­виль­ных настрой­ках для кон­крет­ной тол­щи­ны метал­ла. При настрой­ке пото­ка защит­но­го газа нет жёст­ких пра­вил. Нуж­но настра­и­вать газ на эко­ном­ный рас­ход, при этом, что­бы каче­ство шва было хоро­шим.

Рассмотрены наиболее востребованные регуляторы для газовых баллонов, их характеристики, фото

Что такое редуктор для газового баллона, его функции, принцип работы, разновидности и области применения. Краткая техническая характеристика наиболее востребованных видов и примерные цены. Обо всем этом данная статья.

Редуктор для газового баллона – это устройство, предназначенное для снижения или поддержания заданного давления при подаче газа из баллона.

Как работают редукторы

Редуктор присоединяют к баллону. Газ проходит через входной фильтр и подается в камеру повышенного давления. Во время вращения винта по часовой стрелке, усиливается нажимная пружина. Усилие передается на мембрану и толкатель, который перемещает редуцирующий клапан. Клапан перемещается и отрывается зазор для прохода газа.

Виды редукторов

В зависимости от вида газа в баллоне, есть несколько типов редукторов, а также они отличаются друг от друга способом присоединения к емкости и по цвету.

В целом регуляторы давления на редукторы горючих газов (водород, пропан, метан) и инертных (азотные, аргоновые, гелиевые).

Характеристика

• Кислородные – предназначены для регулировки подачи кислорода в баллоне. Распространенные маркировки: СКО — 10-2, БКО — 50 мини, РК-70, РКЗ — 500-2. Окрашены в голубой цвет, крепятся с помощью накидных гаек. Пропускная способность от 10 до 500 м3/час. Цена варьируется от 1600 до 21500 рублей.
• Пропановые – регулируют подачу пропана. Маркировки: БПО — 5, СПО — 6, РДСГ-1-MTL (лягушка). Окрашены в красный цвет, крепятся с помощью накидных гаек. Пропускная способность от 1,5 до 1,6 м3/час. Цена – от 400 до 1600 рублей.
• Углекислотные — для регулировки подачи углекислотного газа. Маркировки: УР-6-6, БУО-5-4. Могут быть окрашены в черный цвет или в красный с синим. Крепятся накидными гайками. Пропускная способность 5-6 м3/час. Цена 900-1500 рублей.
• Ацетиленовые – регулируют подачу ацетилена. Маркировки: БАО-5-4, РАО-30-1, САО — 10. Крепятся хомутами. Окрашены в белый цвет. Пропускают от 5 до 30 м3/час. Цена от 1600 до 14300 рублей.
• Аргоновые. Маркировки бывают: АР-40-4ДМ, АР-40-КР1-м-р. Цвет белый или черный. Пропускают 1,8-5,4 м3/час. Цена 1400-1750 рублей.
• Гелиевые. Для регулировки гелия. Маркируются: Г-70-КР1, Г-70-КР1-м. Крепятся гайками. Цвет белый либо черный. Пропускная способность 4,2. Цена около 1500.

Характеристика, наименование	цвет	Способ крепления	пропускная способность (наибольшее значение) м3/ч	давление газа на входе, (наибольшее значение) МПа (кгс/см2)	рабочее давление газа, (наибольшее значение) МПа (кгс/см2)	Вес не более, кг	Цена (руб.)
Кислородные виды
СКО — 10-2	синий	Накидные гайки	10	1.6 (16)	0.5 (5)	1.5	2600
БКО — 50 мини	50	20(200)	1.25 (12.5)	0.85	1600
РК-70	100	20 (200)	7 (70)	12.2	5910
РКЗ — 500-2	500	20(200)	1.6 (16)	10	21500
Пропановые виды
БПО-5	красный	Накидные гайки	5	2.5 (25)	0.3 (3)	2	1300
СПО — 6	6	0.3 (3)	0.15 (15)	1.8	1400
РДСГ-1-MTL (лягушка)	1.5	1.6 (16)	0.2-0.36 (2-3.6)	0.2	400
Углексилотные виды
УР-6-6	черный	Накидные гайки	6	10 (100)	0.6 (6)	0.61	900
БУО-5-4	Красный, синий	5	10 (100)	0.35 (3.5)	1.3	1500
Ацетиленовые виды
БАО-5-4	белый	Накидной хомут	5	2.5 (25)	0.15 (1.5)	0.6	1600
РАО-30-1	30	2.5 (25)	0.1 (1)	10	14300
САО — 10	10	0.12 (1.2)	0.1 (1)	0.8	2600
Азотные виды
А-90-КР1-м	Белый и черный	Накидные гайки	5.4	20 (200)	1.0 (10)	0.74	1900
А-30-КР1	1.8	20 (200)	2.2 (22)	0.8	2600
Аргоновые виды
АР-40-4ДМ	черный	Накидные гайки	2.4	20(200)	0.8 (8)	0.78	1750
АР-40-КР1-м-р	белый	2.4	20 (200)	1.0 (10)	0.78	1400
Гелиевые виды
Г-70-КР1	белый	Накидные гайки	4.2	20 (200)	1.6 (16)	0.8	1500
Г-70-КР1-м	черный	4.2	20 (200)	1.6 (16)	0.74	1200

Применение редукторов

• Кислородные редукторы применяются при резке металла, пайке и газосварке. Используются при подводных плаваниях, в медучреждениях.
• Ацетиленовые – применяются для резки труб и газосварке. Используются в автомастерских при кузовном ремонте.
• Пропановые – для резки, для газосварочных, подогревательных работ. Используются для подачи газа к газовым плитам, а также в строительстве.

Установка и настройка редуктора

Монтаж редуктора выполняется только специалистами. Регулировать работу устройства можно и самостоятельно, если точно соблюдать инструкцию.

Баллонные редукторы монтируются на корпус баллона. Регулятор присоединяется прямо к выходному отверстию через переходник. Степень затяжки винта на переходнике обеспечивают герметизацию. С другой стороны устройства закрепляется газовый гибкий шланг длиной не более 3 м. Шланг подсоединяется к плите или котлу.

Валера

Голос строительного гуру

Задать вопрос

Запрещается сращивать шланги, пережимать или перекручивать. Использовать можно только специальные изделия, модели для воды или кислородные не подходят.

Стандарты подсоединения к системе

Подключение приспособления регламентируют 2 стандарта:

• ГОСТ – применяется в странах СНГ, рассчитан на стальные баллоны;
• GLK – европейский стандарт, используется при эксплуатации композитных баллонов.

Регулировка

Регулировка газового редуктора возможна только на моделях, оснащенных регулировочным винтом или маховиком. В этом случае силу сжатия пружины, воздействующей на мембрану, можно изменить. Таким образом снижается или повышается пороговый напор в рабочей камере. При этом изменяются параметры закрытия и открывания впускного клапана.

Регулировка выполняется поворотом гайки. Выполнить ее проще, если баллон оборудован манометром на рабочем патрубке: величина давления в подаваемой смеси отражается на циферблате.

Бытовой пропановый редуктор – ключевые критерии правильного выбора

Как известно, сжиженный углеводородный газ (пропан-бутан) хранится в баллонах или газгольдерах под давлением в несколько bar. Чтобы выйти на рабочие показатели потребителей (30-50 mbar), в системах автономного газоснабжения частных объектов применяется специальное устройство – бытовой пропановый редуктор. Если проводить аналогию с электрической сетью, данный прибор выполняет функцию стабилизатора, то есть снижает давление до необходимого значения и автоматически поддерживает его на одном уровне.

Конструкция и принцип действия газового редуктора

Любой пропановый редуктор в своем составе имеет следующие компоненты:

• клапан;
• рабочую камеру;
• запорную пружину;
• нажимную пружину;
• мембрану.

Пропускная способность данного устройства зависит от степени открытия клапана, на который с одной стороны воздействует мембрана и нажимная пружина, а с другой – газ и запорная пружина. Чем выше давление пропана в баллоне и меньше расход газоиспользующего оборудования, тем ближе клапан расположен к седлу.

И наоборот, при падении давления в камере и увеличении расхода клапан открывается больше. Рабочие параметры бытового пропанового редуктора определяются жесткостью пружин и упругостью мембраны.

Некоторые модели дополнительно снабжают вентилем, вал которого соединен с нажимной пружиной, что позволяет вручную регулировать подачу газа в определенном диапазоне.

Принцип функционирования устройства:

Современные пропановые редукторы иногда дополнительно оснащают предохранительным механизмом, который срабатывает в случае превышения входного давления пропана-бутана. С целью повышения уровня безопасности такие редукторы, как правило, устанавливают на газгольдерах и групповых баллонных установках, используемых для газификации одного или нескольких домов. Больше о том, как реализуется автономное отопление в частных домохозяйствах, можно узнать из статьи: Автономное отопление пропан бутаном.

Как выбрать бытовой пропановый редуктор

Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:

• рабочее давление;
• расход газа.

Образец паспорта на газовую плиту

Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar

30 mbar, 1.5 кг/ч (kg/h)

Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется

То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.

Правила работы

Перед началом работы необходимо удостовериться в исправности манометров и расходомеров. Визуально определить исправность уплотняющих прокладок на входном штуцере и уплотняющих поверхностей ниппеля и выходной втулки. После этого можно присоединять редуктор к баллону и горелки к редуктору. Настройка и регулировка рабочего давления производится по манометрам. После чего следует убедиться, что система «держит». Каждые три месяца проверять герметичность соединения показывающих устройств и предохранительного клапана с корпусом редуктора.

При обнаружении любой неисправности необходимо закрыть запорный вентиль баллона, выпустить газ из редуктора и отсоединить его. При возникновении случаев обмерзания редуктора необходимо организовать его подогрев. К работе с горючими и взрывоопасными газами, с сосудами под давлением допускается только подготовленный соответствующим образом персонал. Наличие квалифицированного персонала и соблюдение правил техники безопасности – залог безаварийной работы.

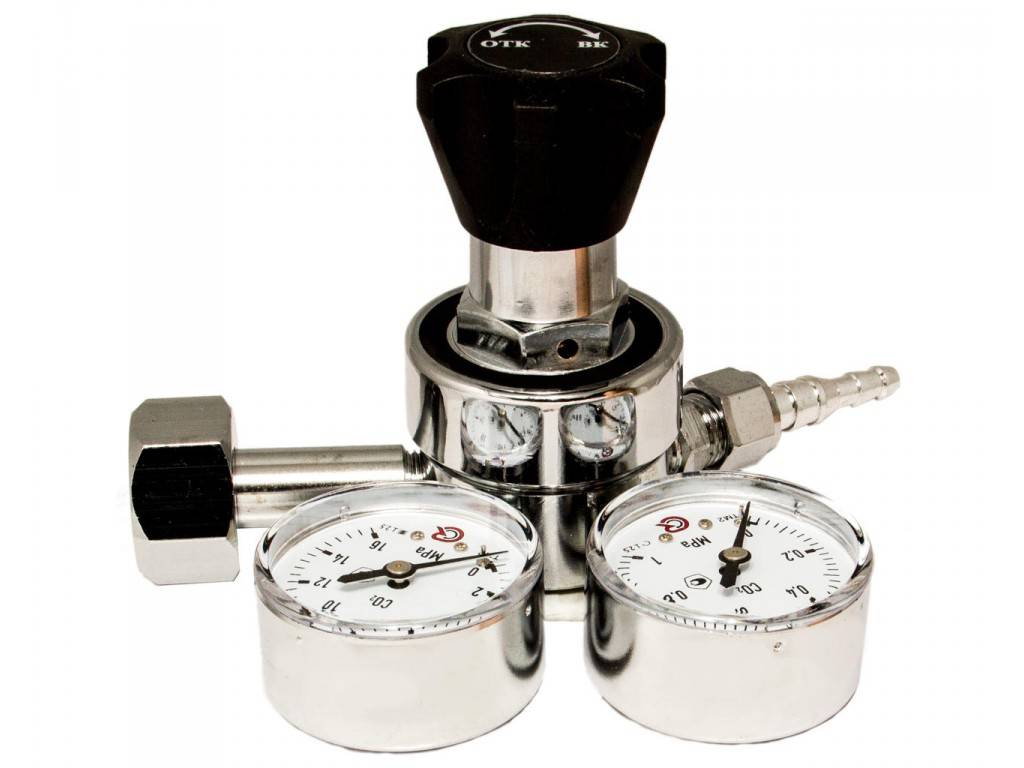

Углекислотный редуктор давления. Регулировка подачи защитного газа

Для нормального проведения газовой сварки основное оборудование сварочного поста комплектуется устройствами, обеспечивающими понижение и последующую стабилизацию давления двуокиси углерода, поступающей из газового баллона. В нашем случае, таким устройством является углекислотный редуктор. О выборе хорошего редуктора и его правильной настройке, мы и поговорим.

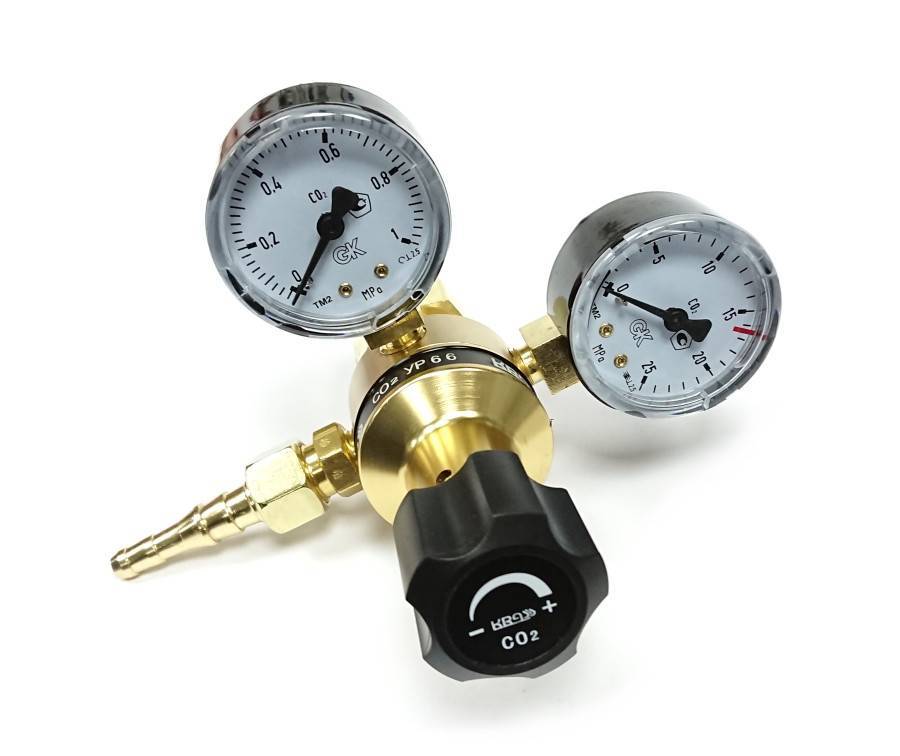

Устройство и принцип работы углекислотного редуктора

Углекислотный редуктор производит подачу газа под требуемым давлением, а также перекрытие клапана подачи СО2 из баллона при прекращении сварки. Конструкция узла включает в себя:

1. Впускающий клапан.
2. Уплотняющие элементы.
3. Камеру с регулирующей мембраной.
4. Выпускающий клапан.
5. Верхнюю пружину.
6. Управляющую пружину.
7. Присоединительный штуцер.
8. Корпус.
9. Два манометра, которыми контролируется давление двуокиси углерода на входе и выходе.
10. Запорный вентиль.

Обычный однокамерный углекислотный редуктор работает следующим образом. Газ под давлением (которое контролируется манометром) из баллона поступает во входной штуцер.

Пройдя в камеру, поток СО2 преодолевает сопротивление пружины, и отжимает её вниз, в результате чего газ поступает в полость камеры.

Поскольку площадь её сечения значительно больше, чем площадь проходного сечения штуцера, то давление газа в камере понижается. Это изменение фиксируется вторым манометром.

Регулировка

Регулировка натяжения основной пружины производится при помощи регулировочного винта, в зависимости от первоначального давления газа в баллоне. Управляющая пружина опускается вместе с мембраной, открывая отверстие для прохода двуокиси углерода под сниженным давлением к запорному вентилю. Оттуда поток газа по шлангу движется к горелке.

Мембрана углекислотного редуктора выполняется из маслостойкой резины, и обеспечивает своё точное позиционирование относительно выходного отверстия. Поскольку со временем давление газа в баллоне снижается, то верхняя регулирующая пружина может опускаться, изменяя площадь проходного сечения впускающего клапана.

Углекислотным редуктором возможно и ручное управление потоком газа, для этого достаточно вывернуть/ввернуть регулировочный винт, в зависимости от текущих показаний манометров.

Постоянство давления в камере редуктора обеспечивается за счёт того, что при снижении давления газа, поступающего из баллона, мембрана перемещается вверх, сжимая обратную (верхнюю) пружину, а при увеличении давления – опускается вниз. Выходное же давление остаётся стабильным вследствие соответствующего изменения площади проходного сечения запорного вентиля.

Для обеспечения стойкости мембраны от резкого превышения давления газа (что может вызвать разрыв мембраны) углекислотные редукторы снабжаются предохранительным клапаном. Он срабатывает, когда входной штуцер по каким-либо причинам теряет герметичность и начинает пропускать увеличенный объём двуокиси углерода из баллона.

Распространенные заблуждения при выборе редуктора для сварочных работ (аргон, углекислота)

Генри Форд в свое время говорил: «Нет плохих автомобилей, есть люди, которые неправильно сделали свой выбор». Поговорим сегодня о том, как выбрать редуктор для полуавтоматической или автоматической сварки в среде защитных газов и сделать этот выбор правильно.

Заблуждение №1

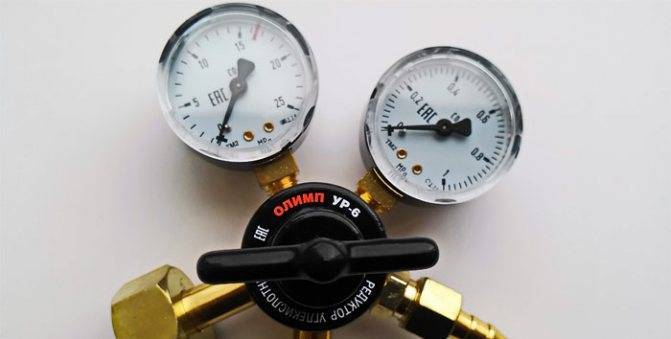

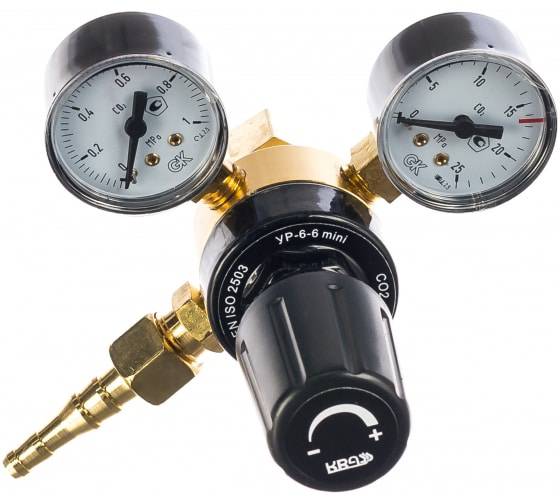

Состоит в том, что многие сварщики выбирают редуктор УР-6-6. Чем он плох? Изначально он разрабатывался для пищевой промышленности еще в советское время, т.е. он использовался для газирования воды, всевозможных напитков, при консервации колбас, мяса, креветок и других продуктов. Сегодня же существует целая линейка редукторов, которые предназначены непосредственно для сварки в среде защитных газов, например:

• Универсальный АР-40/У-30
• На аргон АР-40-2
• На углекислоту У-30

Или их аналоги.

Основной особенностью этих редукторов, в отличие от УР-6-6, является наличие на манометре низкого давления градуировки в л/мин для каждого рода газа. Это очень удобно для работы, вам уже не нужно будет, как на УР-6 настраивать расход на глаз, приблизительно или смотреть по таблицам.

Заблуждение №2

Когда выбирают для регулярного использования при сварке в среде защитных газов малогабаритный редуктор, который не предназначен для ежедневного использования и стопроцентной загрузки. «Малогабаритки», если их использовать в промышленности, будут недолговечны. При постоянной работе используйте редукторы большого габарита с более качественным редуцирующим узлом, который способен выдержать длительные механические и температурные нагрузки, более точно поддерживать заданное давление и расход, соответственно, потери газа в таком редукторе будут меньшими.

Заблуждение №3

Многие сварщики думают, что редукторы с ротаметром являются более экономичными, чем с манометрическим указанием расхода. На самом деле это не так. Расход одинаковый. Отличие состоит только в том, что расход ротаметром измеряется и показывается в реальном времени, а редуктор с манометром показывает расход косвенно, т.е. в соответствии с расходной шайбой и рассчитанной шкалой в л/мин, нанесенной на манометр низкого давления.

Заблуждение №4

Некоторые сварщики думают, что редукторы с двумя ротаметрами предназначены для подключения двух сварочных постов. На самом деле они используются для сварки химически активных материалов, таких как титан, ведь при сварке титана защиту сварного шва нужно обеспечить с двух сторон. Пригодится такая защита и при сварке ответственных узлов из нержавейки. К первому ротаметру подключается горелка, через которую подается газ для защиты сварочной ванны, ко второму – рукав по которому газ поступает к обратной стороне шва.

Заблуждение №5

Применение (с целью экономия средств) вместо специализированного редуктора, допустим, редуктора кислородного или пищевого назначения. Этого делать нельзя, так как последние устройства не предназначены для сварки в среде защитных газов. Особенно при работе в среде углекислого газа они будут постоянно замерзать и выходить из строя, что грозит потерей углекислоты или аргона, которые достаточно дорогостоящие. Поэтому вместо экономии вы потеряете.

Заблуждение №6

Не использовать подогреватели при работе с углекислотой. Диоксид углерода имеет высокий коэффициент расширения, поэтому в процессе его испарения из баллона и редуцирования температура на редуцирующем клапане может понижаться до – 60 градусов. Влага, которой достаточно много в этом газе, кристаллизуется, что может привести к выходу из строя редуктора, что в свою очередь повлечет или прекращение подачи газа, или его самотек. Все это отразится на качестве сварных швов.

Применяйте при работе с углекислотой подогреватели. Они бывают:

• Проточного типа
• Встроенные на входной штуцер
• Встроенные (этот тип мы не рекомендуем покупать)

Заблуждение №7

Купив редуктор с ротаметром, некоторые сварщики пытаются снять корпус и регулировать задающий винт или клапан. Этого делать не нужно. Все уже настроено производителем. Ваша задача установить регулирующее устройство на баллон и подключить к сварочному аппарату.

Установка газового редуктора

Установку газового редуктора, также как и регулировку, лучше доверить мастерам в сервисных центрах. Однако мы можем описать общую схему установки.

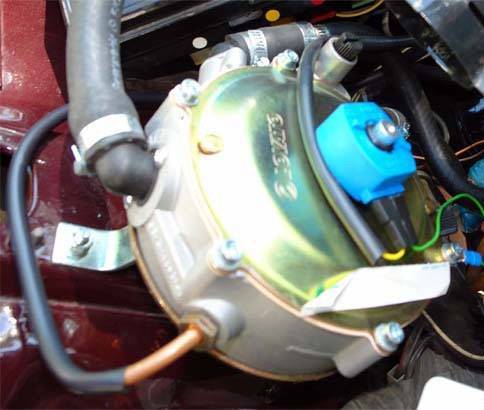

Редуктор следует вертикально надежно закрепить в трех точках кузова. Он должен быть установлен выше верхнего уровня радиатора, как можно ближе к смесителю. Газ подается к редуктору через электромагнитный клапан, который не должен соприкасаться с кузовом. Регулировочный винт и сливной штуцер должны быть в открытом свободном доступе.

Через проводники и тройники подключают систему охлаждения. Затем устанавливают электромагнитный клапан (именно через него будет поступать газ в баллон при заправке), его тоже следует в обязательном порядке надежно закрепить. После всех этих шагов подводится газовая магистраль, она крепится под днищем авто при помощи саморезов и скоб в стороне от нагревающихся и движущихся частей машины и ни в коем случае не должна соприкасаться с дорожным покрытием.

Завершающим этапам установки газового редуктора является проводка электропроводки. Схему, которой нужно следовать, вы найдете в инструкции к вашему комплекту ГБО.

Сжиженный газ, которым наполняются баллоны для последующего ипользования, всегда находится под повышенным давлением. Для его понижения на баллон необходимо устанавливать специальный вид запорно-распределительной арматуры – пропановый редуктор. Впоследствии редуктор автоматически поддерживает заданный уровень давления газа. По правилам техники безопасности устройство всегда окрашивается в ярко-красный цвет – такую же окраску имеют и баллоны с пропаном.

Конструкция и виды

Пропан (СН3)2СН2 – природный газ, обладающий высокой теплотворной способностью: при 25°С теплота его сгорания превышает 120 ккал/кг

Вместе с тем, применять его следует с особыми предосторожностями, поскольку пропан не имеет запаха, но уже при своей концентрации в воздухе всего 2,1% является взрывоопасным

Особо важно то, что будучи легче воздуха (плотность пропана составляет всего 0,5 г/см 3 ), пропан поднимается вверх, и потому, даже при относительно малых концентрациях, являет собой опасность для самочувствия человека

Пропановый редуктор должен выполнять две функции – обеспечивать строго определённый уровень давления при подключении к нему какого-либо устройства, и гарантировать стабильность значений такого давления при дальнейшей эксплуатации. Чаще всего в качестве таких устройств применяются газосварочные аппараты, газовые обогреватели, тепловые пушки и другие виды обогревательной техники. Применяется этот газ и для пропанового баллона автомобиля, работающего на сжиженном топливе.

Различают две разновидности пропановых редукторов – одно- и двухкамерные. Последние применяются реже, поскольку более сложны по своему устройству, а их отличительная способность — последовательно снижать давление газа в двух камерах — на практике используется лишь при повышенных требованиях к допустимому уровню перепадов давления. Распространёнными моделями редукторов считаются БПО 5-3, БПО5-4, СПО-6 и др. Вторая цифра в условном обозначении указывает на номинальное давление, МПа, при котором срабатывает предохранительное устройство.

Конструктивно однокамерный пропановый редуктор типа БПО-5 (Баллонный Пропановый Однокамерный) состоит из следующих узлов и деталей:

1. Корпуса.
2. Толкателя.
3. Клапанного седла.
4. Редуцирующей пружины.
5. Мембраны.
6. Понижающего клапана.
7. Присоединительного ниппеля.
8. Входного штуцера.
9. Задающей пружины.
10. Сетчатого фильтра.
11. Манометра.
12. Регулирующего винта.

Основными техническими характеристиками пропановых редукторов являются:

• Максимальная пропускная способность по объёму газа в единицу времени, кг/ч (маркируется цифрой, располагающейся сразу после буквенной аббревиатуры; например, пропановый редуктор типа БПО-5 рассчитан на пропуск не более 5 кг пропана в час);
• Максимальное входное давление газа, МПа. В зависимости от типоразмера устройства оно может быть в пределах от 0,3 до 2,5 МПа;
• Максимальное выходное давление; в большинстве конструкций оно составляет 0,3 МПа, и адаптировано под аналогичный показатель для газопотребляющего агрегата.

Все выпускаемые пропановые редукторы должны полностью соответствовать требованиям ГОСТ 13861.

Устройство и принцип работы

Чтобы баллон нормально работал, редуктор необходимо правильно настроить

Автономный регулятор координирует давление без привлечения дополнительного энергетического источника. Устройства делятся по назначению, способу работы клапана, характеру действия, методу настройки.

Стандартные конструктивные элементы:

• корпус из металла или ПВХ;
• соединительный патрубок с гайкой;
• рабочий штуцер;
• узел фильтрования;
• сдвоенная камера с центральной мембраной;
• седельный клапан на оси;
• манометр.

Затворы бывают одно и двухседельные, диафрагменные, в конструкции применяются шланговые задвижки, краны и дисковые заслонки. В городских магистралях ставят мембраны первых двух видов. Они уплотняются жесткими прокладками из металла, резины, фторопласта.
