Замена аккумуляторов в шуруповерте Makita

Определение неисправности

Наиболее частая причина выхода из строя – поломка только одного элемента. Они соединяются последовательно, а значит, даже падение емкости на одной батарее приведет к полной неисправности всего АКБ. В этом случае нам понадобится:

  1. Отвертка. Обычно корпус соединяется на крестовые шурупы. В некоторых моделях присутствует защита «от дурака» и там могут быть звездочки с противовандальной системой, треугольники или даже спаннеры.
  2. Мультиметр. Достаточно любой модели, даже самой дешевой DT-830. Так как измерения ведутся в милливольтах, советские стрелочные вольтметры не подойдут.

Далее нужно действовать по инструкции:

  1. Батарея отключается от винтоверта. Она должна быть полностью заряжена.
  2. Разбирается корпус.
  3. Теперь нужно извлечь все банки. В Ни-Кд их больше, так как номинальное напряжение одной секции меньше.
  4. На каждой банке замеряется напряжение. Для никель-кадмиевый — номинальным является 1,2 вольта. У литиевых — нормальное напряжение находится в пределе 3,6-3,8 вольт.
  5. После замера, нужно посмотреть, на каких банках напряжение снижено. К примеру, если на двух литиевых батареях вольтаж 3,8, а на одной 3,5 – значит дефективная именно она.
  6. Аккумулятор собирается и устанавливается в инструмент. Теперь ее нужно посадить в ноль.
  7. АКБ разбирается и вольтаж замеряется еще раз. Если на предполагаемом элементе напряжение значительно ниже, чем на остальных – значит она идет под замену или ремонт.

Восстановление АКБ шуруповерта путем приобретения новых Ni-Cd элементов

В данном случае речь идет о полной замене аккумуляторных элементов и о так называемом «стирании эффекта памяти» с новых батареек в целях обеспечения их более продуктивной работы. Эффект памяти заключается в том, что батарея «помнит» все возможные циклы зарядки, которым она теоретически может подвергаться на производстве до попадания в чьи-то руки. Чем больше в ее «памяти» таких циклов, тем вероятней становится то, что емкость начнет уменьшаться значительно раньше, чем ожидается. Также никель-кадмиевые аккумуляторы любят подобные процессы «раскачки». Если их проводить непосредственно перед использованием, работать они будут гораздо лучше.

Нужное количество аккумуляторов можно заказать в Интернете, к примеру, на Ali-Express. Нужно иметь в виду, что они уже имеют определенный заводской заряд, который желательно «снять» для того, чтобы «сэкономить» силы аккумуляторов во время эксплуатации. Сделать это можно, используя то же зарядное устройство Imax B6, в меню которого несложно разобраться.

Вначале мультиметром проверяется напряжение на каждой «банке». Это сразу поможет определить, каким качеством обладают новые батарейки и не имеет ли место непорядочность продавцов, которые могли вместо новых продать старые элементы. Уровень напряжения на каждой батарейке должен составлять примерно 1,3 В

При замерах важно не путать клеммы

Далее «стирание памяти» проводится с каждым элементом поочередно. На зарядном устройстве выставляются следующие параметры заряда: если емкость 1800мАч, ее можно выставить чуть больше — 1900, немного с запасом. Затем следует перейти в режим заряда никель-кадмиевых аккумуляторов. Параметры заряда должны быть такими: показатель тока 0,9 А (половина от емкости 1800).

Каждый новый элемент подвергается тренировке по принципу «заряд-разряд», чтобы убрать заводские параметры. При токе в 1А все АКБ поочередно разряжаются до напряжения в 1 В (минимально допустимое напряжение, чтобы не убить батарейку).

Затем следует перейти в режим цикла «заряд-разряд» и запустить его кнопкой «старт». После разрядки и снятия заводской памяти уложить аккумуляторы обратно в блок, ориентируясь на то, как раньше туда были уложены старые. Поэтому при разборке пластмассового корпуса нужно запомнить, как батарейки лежали раньше.

Таким образом, существует много способов восстановления аккумулятора шуруповерта своими руками. Каждый из них имеет определенные нюансы, недостатки и преимущества, которые следует учитывать в зависимости от того, как вы восстанавливаете емкость. Иногда следует постараться, чтобы приобрести тот или иной инструмент или необходимый ингредиент (например, дистиллированную воду) для того, чтобы восстановление прошло максимально успешно. Но именно это поможет вам избежать дополнительных расходов в связи с приобретением нового шуруповерта или полностью готового аккумулятора.

Подготовительный этап

Спешка никогда не приведет к ожидаемому результату. Пошаговая инструкция по перемене элементов питания начинается с подготовительного этапа.

Перед началом работы необходимо определиться с числом используемых блоков в батарее, что существенно скажется на уровне итогового напряжения

Не менее важно правильно выбрать используемый литиевый компонент. Особого внимания заслуживает показатель разрядного тока и емкости

Не стоит забывать и о контроллере.

Характеристики детали сопоставляются с показателями номинального напряжения и тока разряда. Другими словами, чтобы собрать блоки питания 14В, потребуется контроллер с одинаковым уровнем напряжения.

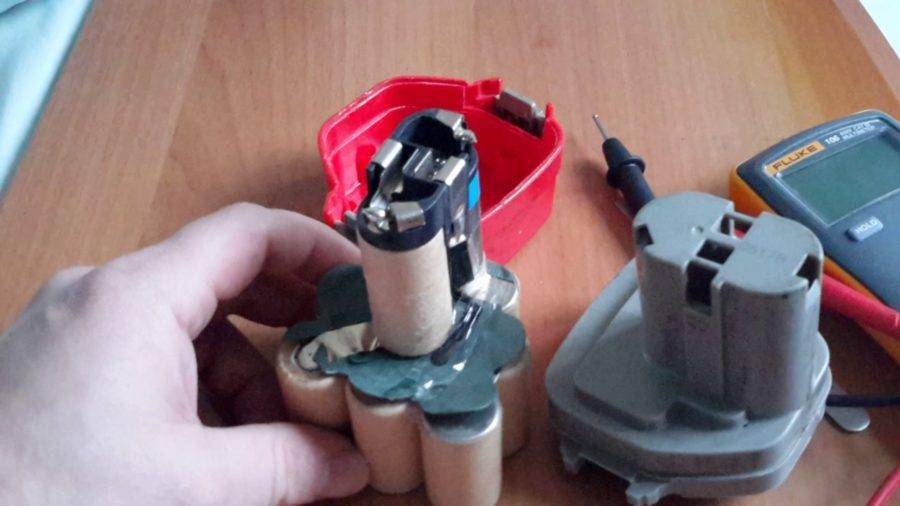

Разобранный корпус АКБ

Особенности выбора литиевых аккумуляторов

Литий-ионное поколение является наиболее современным

При выборе аккумулятора необходимо обращать внимание на следующие показатели:

  • Число доступных циклов разрядки и зарядки (последние модели способны разряжаться до 600 раз).
  • Скорость зарядки (максимум 2 часа).
  • Цена (не более 50 % стоимости шуруповерта).
  • Особенность работы на полной мощности.
  • Память уровня заряда.
  • Самозарядка.
  • Габариты.
  • Устойчивость к температурным перепадам.

Демонтаж корпуса аккумулятора

Каждый пользователь способен самостоятельно разобрать корпус, состоящий из соединенных винтами и клеем двух частей. Винты откручиваются, слой клея нарушается при помощи тонкого предмета, который пропихивается по всему периметру.

После ремонта винты устанавливаются на первоначальное место, а слой клея обновляется.

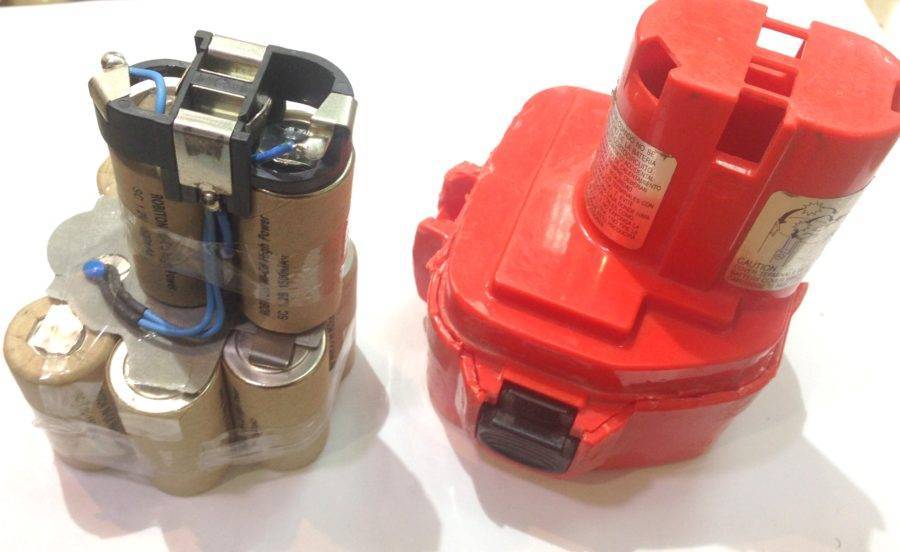

АКБ без корпуса

Типы соединений элементов в батареи

Принято выделять:

  • Последовательное соединение — положительный полюс соединяется с отрицательным.
  • Параллельное соединение — положительный полюс крепится к положительному, отрицательный к отрицательному.

Пайка блоков питания

Существует несколько способов спаивания, наиболее распространенный — припаивание с металлической лентой, которую можно снять с банки. Места будущих контактах с двух сторон залудиваются прогретым паяльником с каплей припоя. Не доводя до сильного перегрева прикладывается лента.

Пайка проводов АКБ с модулем

Перед пайкой провода поверхность обрабатывается флюсом, концы провода зачищаются. Для соединения провода с контактной зоной блока используется классический 25 ватный паяльник. Для припоя используется легкоплавкий состав. Окончательная плавка должна занимать не более 3 секунд.

Сборка АКБ

После проверки внутреннего сопротивления каждой ячейке разрешено приступать к сборке батареи. Собранные ячейки помещаются в пакет с учетом полярности. Затем подключаются балансиры и силовые провода, пакеты соединяются между собой.

Существует 2 техники соединения батареи — пайкой и болтами. Припаять деталь, значит обеспечить надежность соединения, однако если нет уверенности в собственных навыках, лучше выбрать альтернативный вариант и выбрать элементы, предназначенные для сборки болтами.

После стяжки все элементы помещаются в заранее приготовленный бокс с отверстием для кабелей. Монтируется плата BMS и балансиров. После вывода силовых проводов, отверстия герметизируются.

Зарядка

Большинство пользователей предпочитает универсальные зарядники, однако подходящий конкретной батарее прибор будет не лишним, так как согласно отзывам не все зарядные устройства идеально соответствуют конкретным шуруповертам. Выделяют следующие виды аккумуляторов:

  • Со встроенным блоком питания.
  • С внешним блоком.
  • Импульсивные.

Перед началом зарядки важно ознакомиться с инструкцией. Изучив информацию выше, любой мастер сможет создать АКБ для своего шуруповерта

Конечно, далеко не все хотят заниматься таким творчеством, переделывать и припаивать банки. Многие просто идут в магазин и покупают аккумулятор, идеально подходящий для оборудования Бош, Интерскол или любого другого бренда

Изучив информацию выше, любой мастер сможет создать АКБ для своего шуруповерта. Конечно, далеко не все хотят заниматься таким творчеством, переделывать и припаивать банки. Многие просто идут в магазин и покупают аккумулятор, идеально подходящий для оборудования Бош, Интерскол или любого другого бренда.

Перепаковка аккумуляторов шуруповерта

Если один или несколько (или все) элементов восстановить не удастся, придется прибегнуть к перепаковке АКБ. Эта процедура представляет собой замену неисправных банок. В некоторых случаях рационально полностью собрать батарею из элементов другого типа.

При частичной замене все виды аккумуляторов боятся перегрева, который может возникнуть во время пайки (особенно, неумелой). Но для Li-Ion элементов перегрев может оказаться критичным – внутри корпусов, кроме химических реагентов, находятся предохранительные устройства (клапан для стравливания излишнего давления и т.д.), выполненные большей частью, из пластика. Если под действием повышенной температуры произойдет их повреждение, дальнейшая эксплуатация будет опасной. Поэтому для замены надо брать аккумуляторы с уже установленными соединительными шинками.

Li-Ion аккумулятор с соединительными шинками.

Еще лучше приобрести готовые сборки АКБ. В этом случае процесс пайки полностью исключен.

Готовая сборка аккумуляторов 18650.

Полная или частичная замена элементов питания

Отбракованные элементы надо удалить из батареи, перерезав соединительные шинки. Вместо них надо приобрести новые банки. Если замена частичная, то покупаются элементы того же типа и той же емкости, в противном случае возникнут проблемы с зарядкой – вновь установленные элементы всегда будут либо недозаряженными, либо перезаряженными по сравнению с остальными банками.

В случае полной замены можно модернизировать АКБ – установить элементы другого типа или повышенной емкости (из-за совершенствования технологий может оказаться так, что это не приведет к увеличению габаритов). Если принято решение об установке банок другого типа, рациональнее применить литий-ионные аккумуляторы.

Переделка под литий-ионные источники питания

Если принято решение о полной замене АКБ, рационально рассмотреть вариант применения литий-ионных аккумуляторов вместо устаревших NiCd или NiMH. Батарею можно составить из широко распространенных Li-Ion элементов типоразмера 18650. Они выполняются в виде цилиндров высотой 65 мм и диаметром 18 мм (банки, оснащенные платой защиты, имеют несколько большую длину). Это решение оптимально для шуруповертов, которые часто используются и работают в условиях положительных температур.

Номинальное напряжение одного литиевого элемента – 3,7 вольт. Количество банок в батарее определяется рабочим напряжением шуруповерта. Так, для 12-вольтового инструмента потребуется 3 литий-ионных аккумулятора. Если взять большее количество банок, то увеличится напряжение. Это приведет к повышению крутящего момента и к снижению ресурса электромеханической части.

Можно попробовать установить элементы в штатный корпус АКБ, предварительно удалив старые аккумуляторы и лишние элементы крепления.

Удаление элементов крепления из корпуса штатной батареи с помощью фрезы.

Если это невозможно – можно сделать новый корпус. Обязательна установка платы балансира – она не даст отдельным ячейкам перезарядиться. При подборе корпуса надо предусмотреть место для этого устройства.

Плата балансировки на 4 ячейки.

Пошаговая инструкция по переделке в отдельной статье: Как перевести шуруповерт на литиевые аккумуляторы

Для закрепления информации рекомендуем ознакомится с методами из видео.

Следует понимать, что даже если батарею удалось оживить, ее ресурс будет ограниченным и проработает она недолго. Поэтому восстановление неисправных аккумуляторов шуруповерта надо считать временной мерой (кроме случая полной замены банок АКБ), и после даже удачной процедуры лучше приобрести новую батарею.

Как отремонтировать аккумулятор шуруповерта

Шуруповерты, работающие от аккумулятора, также очень подвержены износу батареи. Это происходит с течением времени даже при правильном использовании. Если же не соблюдать правила эксплуатации, аккумулятор перестанет держать заряд очень быстро. И в данной ситуации есть два выхода: приобрести новую батарею или же попытаться провести ремонт аккумулятора шуруповерта Макита своими руками.

Второй вариант потребует затратить некоторое количество времени и сил, а также необходимо наличие специальных элементов.

Батарея шуруповерта представляет собой набор из некоторого количества специальных питательных банок, которые припаяна к контроллеру зарядки и составляют целостную структуру.

Соответствующие питательные элементы можно встретить в повербанках или лэптопах. Там также находятся такие банки в некотором количестве. В лэптопах обычно используется 6 банок, а в повербанках – 4. Но количество может быть иным и зависит от емкости аккумулятора.

Если у мастера имеются лишние элементы подобных литиевых батарей, то их можно использовать для починки аккумулятора шуруповерта.

Разборка аккумулятора

Прежде всего, необходима разборка батареи шуруповерта Макита. Для этого он отсоединяется от шуруповерта, а затем из него выкручиваются все винты. Корпус батареи открывается и можно будет увидеть конструкцию самого элемента. Там будут находиться 10 банок, спаянные между собой и припаянные к контроллеру питания.

Необходимо отсоединить банки от платы. Для этого используется бормашинка со специальной насадкой.

Отсоединение банок от платы

Используя бормашинку с дисковой насадкой, банки отпиливаются от платы. Последовательно убираются соединения каждого контакта с контроллером, а также элементы отсоединяются от общего каркаса.

Необходимо делать это довольно аккуратно, чтобы не повредить саму плату, но достаточно усиленно, для полного отсоединения.

Припайка новых банок

Сразу после освобождения каркаса и платы от старых элементов питания, к ним можно присоединять новые. Перед пайкой рекомендуется как следует зачистить поверхности на банках и на самой плате от остатков прошлой пайки. Это позволит добиться лучшего контакта на длительный срок.

Теперь все новые банки из других устройств помещаются в соответствующие места на каркасе и по очереди припаиваются к контроллеру питания. Рекомендуется делать это при помощи толстой насадки на паяльнике, так как припоя понадобится довольно много. Контакт должен быть очень надежным и иметь большую площадь соприкосновения.

После последовательной сборки рекомендуется завернуть всю конструкцию в специальную бумагу и поместить обратно в корпус. Затем аккумулятор вновь собирается и закрывается крышкой, которая крепится на винтах.

Перед использованием аккумулятор нужно подзарядить на специальной станции до полной емкости, а уже потом только подсоединять его к шуруповерту для проверки. Если все сделано правильно, батарея вновь станет работоспособной.

Банки для замены можно доставать из других аккумуляторов или же покупать отдельно. Стоимость на них довольно приличная, но все равно ручная замена обойдется гораздо дешевле покупки нового аккумулятора.

Как разобрать шуруповерт Makita

Для того, чтобы разобрать шуруповерт Макита, необходимо прежде всего отсоединить аккумулятор. Затем в корпусе инструмента откручиваются все винты, которые удерживают две половинки вместе. После этого корпус снимается, а перед мастером открываются все внешние компоненты: двигатель, редуктор и переключатель. Также стоит отметить, что в таких моделях часто устанавливаются специальные пластинки, отвечающие за переключение режимов. При не самой внимательной разборке небольшую пластинку можно попросту не заметить. После разборки можно незамедлительно приступить к ремонту соответствующей части.

Немного о том, как переделать АКБ с кадмия на литий и кому это нужно

Поговорим о том, как переделать аккумулятор самому с одного вида батареек на другой. В интернете есть множество видео на эту тему, где очень много говорится о том, какие плюсы имеются от того, если в шуруповерте стоит именно литий. Однако если вы не используете инструмент интенсивно и постоянно, смысла в литиевой батарее абсолютно нет. Литий-ионные аккумуляторы имеют свойство более быстрого «старения», чем кадмий, и попросту не успеют выработать свой ресурс при условиях, если инструмент применяется от случая к случаю.

Переделка аккумулятора шуруповерта с применением литиевых АКБ может быть необходима профессиональным мастерам, которые ежедневно используют инструмент и нуждаются в мощных источниках питания. Конечно, при большом желании можно перепаять батарею на литий, но будет ли это целесообразно — решать только вам. Подробнее о том, какие аккумуляторы лучше для шуруповерта →

Таким образом, можно не только разобрать аккумулятор любого шуруповерта, но и спаять из двух связок одну, которая прослужит максимально долго, и вам не придется покупать новую АКБ в ближайшее время.

Работа переделанного аккумулятора при условии правильно спаянных элементов будет ничуть не хуже. Главное — относиться к процессу с терпением и максимальной внимательностью, чтобы при первом опыте довести дело до конца с минимальными потерями и припаять все правильно. Если же получится все собрать — это станет дополнительным стимулом для того, чтобы и дальше продолжать свои опыты в области электроники. Соберите батарею самостоятельно один раз — и вы сможете в дальнейшем сэкономить на покупке новых аккумуляторов для шуруповерта.

Устройство аккумулятора шуруповерта

Аккумулятор – это источник энергии для беспроводных моделей шуруповертов. За счет протекания физико-химических процессов (электролиза) данный элемент накапливает электроэнергию, а затем выдает на соответствующих своих выходах постоянное напряжение нужной величины. Напряжение и емкость являются основными параметрами любого накопителя. Первое показывает разность потенциалов между катодом и анодом батареи. Напряжение измеряется в вольтах. Емкость определяет величину выдаваемого за 1 час аккумуляторной батареей тока, поэтому измеряется данный параметр в ампер-часах.

У разных моделей аккумуляторный блок (АКБ) выглядит и устроен сходным образом. Он состоит из следующих конструктивных элементов:

  • корпуса с расположенными на нем контактами;
  • питающих элементов (батарей);
  • цепи датчика температуры (термистора), выполняющего функцию защиты блока от перегрева (диапазон составляет от 50 до 600 градусов).

Термисторами оснащаются не все модели. Корпус обычно представляет собой коробку из пластика, состоящую из двух частей. У него внутри размещаются, в основном, около 10 батарей, а иногда их количество больше. При этом элементы питания соединяются друг с другом в цепочку. Свободные клеммы крайних банок подсоединяются к расположенным на корпусе контактам, предназначенным для питания электродвигателя инструмента и подключения к зарядному оборудованию. Выходное напряжение АКБ определяется путем суммирования данного параметра всех соединенных в единую цепь батарей.

На корпусе АКБ расположены 4 контакта:

  • 2 силовых («+», «-»), предназначенных для зарядки и разрядки;
  • один управляющий верхний, связанный с термистором;
  • один контакт, используемый для зарядки от специальных станций, которые способны выравнивать величину заряда у всех элементов питания, имеющихся в составе блока.

По виду элементов питания аккумуляторные накопители разделяют на такие типы:

  • никель-металлогидридные (обозначаются – NiMh) с выходным напряжением 1,2 V;
  • никель-кадмиевые (маркируются NiCd) на выходе выдают также 1,2 V;
  • литий-ионные (обозначаемые символами Li-Ion), у которых напряжение зависит от числа питающих элементов в АКБ и может быть в диапазоне 1,2-3,6 V.

Отдельная батарея состоит из следующих конструктивных элементов:

  • положительного и отрицательного контактов;
  • электрода с положительным зарядом;
  • внешнего покрытия корпуса;
  • электролита;
  • отрицательного электрода.

Наибольшее распространение получили никель-кадмиевые накопители энергии из-за доступной цены, компактных размеров и большой величины емкости. Их можно перезаряжать более 1 тысячи раз.

Конструкция аккумулятора шуруповерта и виды «банок»

В независимости от страны изготовителя шуруповерта все аккумуляторы имеют одинаковое строение. Внутри аккумулятора помещаются ряды последовательно соединенных элементов питания — батарей или «банок». Итоговое напряжение аккумулятора создается благодаря суммированию напряжения каждого элемента питания. «Банки» имеют одинаковые параметры — размеры и напряжение. Различаются элементы питания лишь мощностью.

Сам аккумулятор шуруповерта имеет четыре контакта:

  • два силовых контакта служат для зарядки и разрядки батарей;
  • третий контакт (управляющий) соединяется со встроенным в аккумулятор термодатчиком. Он служит для защиты зарядного устройства от перегревания;
  • четвертый контакт (сервисный) выравнивает заряды во всех батареях.

Аккумуляторы шуруповерта компонуются следующими видами накопительных элементов, имеющими свои достоинства и недостатки.

Ni-Cd — никель-кадмиевые батареи, напряжение — 1.2 V.

Достоинства:

  • низкая стоимость;
  • распространенность;
  • не боятся низких температур;
  • можно хранить в разряженном состоянии.

Недостатки:

  • производство этих батарей считается вредным, поэтому они изготавливаются в «третьих» странах;
  • обладают «эффектом памяти»;
  • саморазряжаются;
  • имеют небольшую емкость;
  • обладают небольшим количеством циклов (заряд/разряд) — не «живут» долго при постоянном использовании.

Ni-MH — никель-металлогидридные батареи, напряжение — 1.2 V;

Достоинства:

  • изготавливаются на экологически чистом производстве, фирменная продукция высокого качества;
  • обладает низким «эффектом памяти»;
  • низкая способность к саморазрядке;
  • обладают большой емкостью и большим количеством циклов.

Недостатки:

  • высокая цена;
  • при длительном хранении в разряженном состоянии теряется часть характеристик;
  • не функционируют долго при низкой температуре.

Li-Ion — литий-ионные батареи, напряжение — 3.7 V.

Достоинства:

  • отсутствует «эффект памяти»;
  • отсутствует саморазряд;
  • обладают высокой емкостью;
  • имеется большое количество зарядно-разрядных циклов;
  • для создания достаточного количества напряжения в аккумуляторе требуется небольшое количество батарей, что снижает вес и размеры аккумулятора.

Недостатки:

  • очень высокая цена (почти в 3 раза больше, чем у остальных видов батарей);
  • спустя 3 года теряется емкость, вследствие разложения лития.

По своей сути аккумулятор представляет собой источник постоянного тока. Благодаря превращению химической реакции в электрическую энергию, он может отдавать накопленное электричество в цепь. При зарядке ток протекает в обратную сторону, тем самым заряжая накопитель.

Любая батарея действует на принципе электролиза. Это значит, что в ее конструкцию входят два обязательных элемента — анод и катод, которые находятся в электролите. В результате химической реакции на полюсах создается электрический заряд. Напряжение батареи определяется разностью потенциалов на полюсах.

Как разобрать аккумулятор с помощью обычной киянки

Для того чтобы разобрать АКБ от шуруповерта Bosch, «Метабо» или любого другого инструмента на 12 вольт и больше, нужно приложить определенные усилия. Если просто расковырять отверткой прилегающие друг к другу края аккумуляторного блока, получится неаккуратно. К тому же, есть больший риск, что хрупкая пластиковая конструкция просто сломается.

Поэтому рекомендуется взять киянку и начать потихоньку отстукивать по краю шва до появления характерных звуков, означающих, что сам шов начинает потихоньку ослабевать. Стучать придется долго, и для этого потребуется время и терпение. Но именно таким способом можно добиться того, что разборка аккумулятора от шуруповерта «Макита» увенчается успехом, без лишних поломок и потерь.

Через некоторое время раздастся треск ломающегося шва. Сами батарейки внутри от таких манипуляций не повредятся. Сломается только шов, скрепляющий блок, а «банки» и две половинки корпуса из пластмассы останутся целыми и невредимыми.

Когда мы разбираем блок, стучать киянкой по корпусу следует слегка, не прилагая особых усилий, так, чтобы она слегка отскакивала от поверхности. Время от времени между постукиваниями можно пытаться потихоньку оттягивать нижнюю крышку блока, тем самым проверяя, насколько ослабел шов. В подобных случаях разве что слегка повредится сама киянка, но ничего страшного в этом нет.

Сразу стоит предупредить о том, что аккумуляторные блоки 12-вольтового шуруповерта «Макита» часто бывают на редкость крепкими и с трудом поддающимися разборке. Но если потихоньку работать киянкой, шов на клею начнет постепенно осыпаться. По времени на это может потребоваться от десяти минут и больше. Но для человека с опытом весь процесс занимает не больше шести минут.

Именно так, постепенно и аккуратно, можно разобрать тот аккумулятор шуруповерта, который производитель намеренно сделал «несъемным» — с целью, чтобы не менять в нем батарейки, а сразу бежать за новым, который стоит дорого. Разумеется, это потребует определенной сноровки и аккуратности. Но позволит сэкономить и денежные средства, а заодно и научиться тому, как разобрать аккумулятор от шуруповерта «Макита» своими руками.

Устройство аккумулятора шуруповерта

Аккумулятор вырабатывает постоянный ток в процессе электролиза. Он состоит из нескольких элементов (банок), соединенных последовательно. Каждая банка включает в себя:

  • Электроды (анод и катод).
  • Электролит.
  • Корпус аккумулятора.

Ток вырабатывается за счет появления разности потенциалов на аноде и катоде. АКБ имеют множество важных параметров, но основными из них являются:

  • Тип, то есть материал, из которого выполнены полюса и электролит.
  • Напряжение.
  • Емкость.

Напряжение аккумулятора зависит от его типа и количества элементов. Одна банка имеет напряжение от 1,2 до 3,9 В в зависимости от типа аккумулятора. Банки соединяются последовательно, за счет чего их напряжение складывается.

Емкость аккумулятора или максимальное время его работы зависит от потребляемого инструментом тока и конечного напряжения при полном разряде. Рассмотрим все эти параметры на примере аккумулятора для шуруповерта Bosch D 70 745. Эта литий-ионная (li — ion) батарея имеет напряжение 11,1 В и емкость 1500 мАч. Литий-ионная АКБ имеет напряжение банки 3,7 вольта и, как видно из суммарного напряжения, батарея состоит из трех банок. Обычно напряжение аккумулятора для шуруповерта не превышает 18 В.

Перепрошивка ёмкости аккумуляторных элементов

Как поменять элементы в аккумуляторе шуруповерта? Аккумуляторные батареи с Ni-Cd элементами при нарушении рекомендуемого режима заряда начинают терять емкость, но данная потеря обратима. Сделать это можно, если выполнить перепрошивку этих элементов. Благодаря такому способу можно восстановить примерно 80 % первоначальной емкости. Суть перепрошивки – в подаче тока напряжением в 3 раза выше номинального значения. Перед тем как приступить к работе батарею разбирают на элементы. При помощи плоскогубцев, с полюсов банок срывают никелевую ленту. На зарядном устройстве большой мощности (можно взять автомобильный аккумулятор) выставляют режим подачи импульса напряжением 3.6 В. К одноименным полюсам нерабочих банок на 3-5 секунд прислоняют клеммы прибора. Потом мультиметром измеряют все элементы. Если значения превышают 1,4 В, их восстанавливают. Банки, в которых показатели напряжения не изменились либо не достигли необходимого значения, меняют.

Частые неисправности

Разобравшись в том, каким образом устроен современный аккумуляторный шуруповерт, можно смело двигаться дальше и рассмотреть, какие неполадки характерны для такого инструмента.

Если в какой-то миг вы заметили, что инструмент попросту не запускается, то, возможно, его поразила определенная неисправность. На практике дело обстоит так, что неработающий инструмент может быть таковым по двум основным причинам:

  • поломки, при которых подобные устройства перестают работать, во многих случаях обусловлены проблемами, связанными с их электронной «начинкой»;
  • многие поломки современных шуруповертов случаются из-за механических повреждений.

Если разбираться непосредственно в объективных причинах поломки таких инструментов, то можно выделить ряд характерных признаков:

  • в какой-то момент техника перестает включаться;
  • перестает нормально функционировать регулятор оборотов (он может и вовсе перестать работать);
  • прекращает свою работу реверс.

Что касается механических проблем подобных устройств, тут часто имеет место значительный износ частей, находящихся во внутренней части инструмента. К примеру, от шуруповерта могут исходить характерные трещащие звуки механизма. В большинстве ситуаций сломанный шуруповерт начинает издавать необычные шумы в тех местах, где произошел серьезный износ втулки, или развалился подшипник. Довольно часто с указанными неполадками сталкиваются инструменты фирмы Hammer.

А также к самым распространенным проблемам шуруповертов можно отнести следующие неполадки:

неисправная работа аккумуляторной батареи (зарядное устройство может перестать ее заряжать, или устройство перестает держать зарядку);

сильный износ щеток, находящихся во внутренней части движка;

поломка пусковой кнопочки;

отсутствие реакции на включение и выключение устройства;

«неровная» работа с заметными сбоями.

Со всеми перечисленными поломками можно справиться своими силами, если у вас есть хотя бы минимальные навыки в таких делах. Тут надо иметь под рукой паяльные и измерительные приборы – они помогут решить многие проблемы шуруповертов. В ряде случаев не удастся избежать полной замены важных узлов, поскольку далеко не все запчасти продаются в магазинах по отдельности (к таким деталям относятся шестеренки, находящиеся во внутренней части инструмента).
