Как отремонтировать шуруповерт Makita

Видео: Как Отремонтировать Шуруповерт Makita

Это следует делать достаточно осторожно, чтобы не повредить саму плату, но достаточно сложно полностью ее выключить

Пайка новых банок

Сразу после освобождения рамы и платы от старых батарей к ним можно прикрепить новые. Перед пайкой рекомендуется тщательно очистить поверхности на банках и плате от остатков предыдущей пайки. Это обеспечит лучшие долгосрочные контакты.

Теперь все новые банки от других устройств размещаются в соответствующих местах на раме и, в свою очередь, припаиваются к контроллеру питания. Рекомендуется делать это с помощью толстой насадки на паяльник, так как припой требуется много. Контакт должен быть очень надежным и иметь большую площадь контакта.

После последовательной сборки рекомендуется завернуть всю конструкцию в специальную бумагу и положить обратно в футляр. Батарея затем собирается и закрывается навинчивающейся крышкой.

Перед использованием аккумулятор необходимо зарядить на специальной станции на полную мощность и только после этого подключить его к отвертке для проверки. Если все сделано правильно, аккумулятор снова начнет работать.

Запасные банки можно получить от других батарей или приобрести отдельно. Стоимость для них вполне приличная, но все же ручная замена будет намного дешевле, чем покупка нового аккумулятора.

Как починить кнопку шуруповерта Интерскол

Если зарядка от аккумулятора проходит нормально, но инструмент не включается, необходимо проверить состояние кнопки включения шуруповерта.

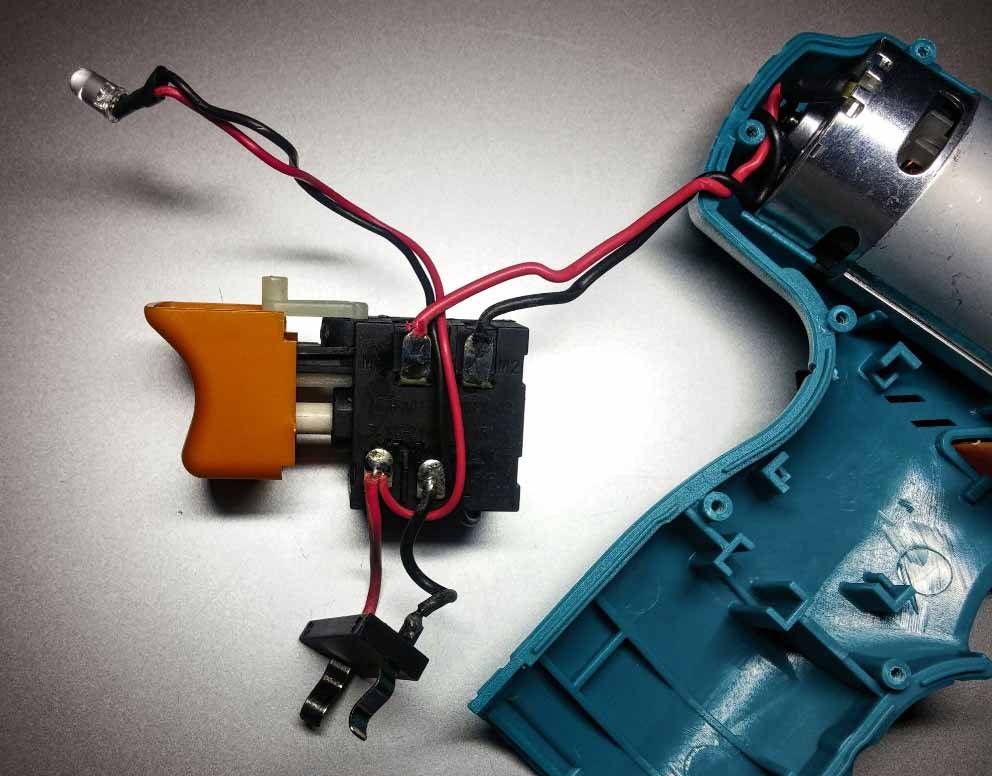

Для этого после разбора корпуса устройства получаем доступ к его кнопке. На клеммах, которые идут от кнопки, нужно замерить уровень напряжения при помощи мультиметра. При этом аккумуляторная батарея должна находиться в активном состоянии. Если напряжение поступает, контакты кнопки посредством использования зажимов нужно закоротить. При этом мультиметр переключается в режим Ом. Если напряжение близко к нулевой отметке, это означает, что кнопка находится в рабочем состоянии. В противном случае кнопка нуждается в ремонте.

Отпаять старый выключатель

Для начала необходимо отсоединить старый выключатель от корпуса шуруповерта. Для этого используется паяльник. Нельзя забывать о необходимости фиксации полярностей на отпаянных контактах старой кнопки.

Припаять новый выключатель

Если пришлось покупать новую кнопку, необходимо обратить внимание на то, что она должна быть полностью идентичная старой, иметь такие же размеры и плотно садиться во все пазы корпуса инструмента. Если есть небольшие погрешности, исправить их можно при помощи напильника и наждачной бумаги

Соблюдая полярности, припаять новую кнопку к контактам электрического мотора. Дабы убедиться в том, что все операции были выполнены правильно, специалисты рекомендуют проверить кнопку на включение и плавность вращения шуруповерта. Только после этого можно приступать к сборке корпуса.

Как снять и поменять патрон

Есть несколько методов снять его с шуруповерта. Стоит разглядеть их более тщательно.

1-ый способ более обычный и нередко употребляется:

  • нужно взять шестигранный ключ;
  • зажать ключ маленьким концом в особом отверстии;
  • включить инструмент на секунду, чтоб шестигранник ударился вторым концом об стол;
  • крутить ключ, ослабив крепление, чтоб вынуть его.

2-ой способ применяется специалистами:

  • кулачки патрона поочередно разжимаются;
  • вывернуть винт, который находится снутри детали (если его не видно, то он покрыт грязюкой);
  • зажать в кулачке шестигранник;
  • повернуть ключ, чтоб ослабить крепление патрона;
  • если повернуть шестигранник не вышло, то можно стукнуть по ключу молотком.

Время от времени ни один из обозначенных способов нереально использовать. Тогда требуется разобрать шуруповерт, чтоб достать из него шпиндель, редуктор и патрон. При разборе принципиально уяснить, где и какая деталь должны находится, чтоб позже все верно собрать.

Частые неисправности

Выяснив причину поломки, надо точно знать, как в домашних условиях отремонтировать шуруповерт своими руками. Для этого стоит прислушаться к советам мастеров.

Электродвигатель

Проблемы с мотором возникают по причине стирания щеток. Их не ремонтируют, ставят новые. При обнаружении обрыва в обмотке, придется покупать новый двигатель.

Повреждения электрической части

Если неисправны электрические элементы, то шуруповерт не включается, его нельзя переключить в режим реверса или отрегулировать обороты.

О неисправности элементов в моторе говорит падение напряжения на клеммах инструмента при исправном аккумуляторе. Если напряжение в норме, проверяют кнопку. Тестер переключают на прозвон, щупы устанавливают параллельно кнопке. Если при ее нажатии нет писка, чистят контакты.

Если при переключении реверса, нет сопротивления, повреждена проводка. Не работает регулировка оборотов двигателя – поломалась кнопка или управляющий транзистор.

Разборка и ремонт редуктора

Узел разбирают на отдельные детали, далее:

  • проверяют их целостность;
  • продувают;
  • смазывают;
  • собирают обратно.

Для того чтобы снять редуктор разбирают корпус. Вынимают кнопки запуска и переключателя, отсоединяют болты крепления. Вынимают шестерни в редукторе и шайбу переключателя скоростей. Осматривают его и зубья, которые находятся на корпусе. Если они стерты, переключатель скоростей будет работать неправильно. Чтобы их восстановить, маленькие болты вставляют в район пластмассовых.

Не все производители выпускают отдельные детали редуктора, поэтому при повреждении часто приходится ставить новый. Все его детали подвергаются силе трения, это приводит к постепенному износу и стачиванию, в результате они плохо сцепляются. Этого может не случиться, если детали периодически хорошо смазывать, но смазки не должно быть в избытке.

На редуктор плохо влияет оседающая пыль, которая потом при работе нагревается. Особую опасность она представляет для пластиковых шестеренок. В результате нагревания, шестеренки от пыли деформируются и ломаются.

При окислении контактов кнопка перестает работать

Проблемы с кнопкой

При окислении контактов кнопка перестает работать. Для того чтобы почистить, красный нажимной механизм снимают вращательным движением. Крышку демонтируют, выталкивая защелки с помощью ножа. Находящиеся сбоку 2 металлических элемента отсоединяют, используя паяльник. Снимают крышку, вынимают механизм. Окисленные или потертые места протирают ватой, которую смачивают в спирте. Прилипшую грязь убирают ножом.

Замена щеток

Щетки электродвигателя – это контакты, через них ток подается в обмотки ротора. Шуруповерт перестает работать по причине их чрезмерного износа. Тогда корпус разбирают, вытаскивают изношенный комплект. Он восстановлению не подлежит. Ставят новый и собирают корпус.

Зарядный блок

Из-за постоянного перекоса провода приходит в негодность зарядный блок, случается обрыв. Провода паяют и изолируют.

Быстрозажимной патрон

Быстрозажимной патрон более универсален и прост в работе, его недостаток – небольшой срок службы. Если он перестает держать сверло или биту, починить невозможно. Надо снять и заменить на новый. Это одна из самых частых неисправностей шуруповерта.

Если патрон заклинен, не получается вытащить сверло, значит заклинены зажимные кулачки. Это может произойти из-за того, что поломались внутренние детали патрона или отсутствует смазка. Неисправность редуктора приводит к прокручиванию патрона

Если в нем закусило биту, берут 2 разводных ключа, одним удерживают основание патрона, другим осторожно вращают его верхнюю часть

Частая причина поломки шуруповерта — это неполадки с быстрозажимным патроном

Как можно отремонтировать аккумулятор у шуруповерта? Проще всего его оживить, поменять одну из банок. С помощью тестера находят дефектную батарею со слабым напряжением. Ее отпаивают и заменяют новой. Работу надо выполнять, используя мощный паяльник, чтобы не перегрелась банка.

Чаще всего неисправные детали не ремонтируются. Для того, чтобы не тратить зря силы на такое дело, как ремонт шуруповерта, лучше купить аналогичные или новые оригинальные запчасти. Это относится к поврежденным элементам патрона, искривленному валу редуктора, двигателю при обрыве обмотки якоря, неразборной кнопки питания и т.д. Специалисты не рекомендуют самому браться за ремонт зарядного устройства, не имея соответствующих знаний и опыта.

Топ-10 популярных шуруповертов

Как правильно разобрать шуруповерт — инструкция для новичков

Перед тем, как ремонтировать рассматриваемый прибор, его нужно правильно и аккуратно разобрать. Новички не всегда справляются с этой задачей, поэтому будет интересно узнать, как же правильно выполняется разборка. Инструкция по разборке шуруповерта имеет следующий вид:

Разборку нужно проводить на столе, чтобы не растерять составные детали

Изначально нужно выкрутить все винты, которыми крепится корпус устройства
Раскрыть корпус осторожно, чтобы не повредить его. Чтобы исключить повреждение пластиковой конструкции корпуса, можно воспользоваться пластиковой лопаткой
Если после вывинчивания крепежных деталей корпус не разбирается, нужно внимательно осмотреть его внутреннюю конструкцию

В конструкции могут находиться скобы, которые нужно извлечь
После разборки нужно располагать детали в порядке их снятия, чтобы не попутать и собрать прибор обратно

Если внутри имеются признаки окислов, то это означает, что в прибор попадала вода. Высока вероятность того, что причиной неработоспособности устройства является высокая влажность, которая повлекла за собой выход из строя деталей шуруповерта. После разборки инструмента, можно переходить к его ремонту. Видео описание процесса разборки ниже.

https://youtube.com/watch?v=stBv0zyHzHM%3F

Как устроен шуруповерт? + (Видео)

Какие неполадки можно исправить в домашней обстановке? Как распознать ту или иную поломку? Чтоб дать конкретные ответы на заданные вопросы, давайте сначала разберемся с внутренним механизмом инструмента. Главным выступающим элементом является кнопка включения. Используется для запуска устройства и для изменения скорости, направления оборотов рабочей части – патрона.

Настраивание оборотов осуществляется благодаря электронному прибору на основе транзистора. Скорость оборотов прямо пропорциональна силе нажатия кнопки. Запуск реверса происходит посредством замены на клеммах полярности электротока. Традиционно шуруповерт оснащен однофазными движками коллекторного типа, которые функционируют от непрерывного тока. Движок включает в себя корпус, магниты, якорь и щетки.

Вращение с мотора переходит к редуктору. Далее он преобразует высокие обороты двигателя в пониженные циклы на валу, в нем закрепляется патрон с активными битами. Редуктор можно использовать классический, как на обычной дрели, и в том числе планетарный. В последнее время классический редуктор почти не употребляется, поэтому не будем останавливаться и пойдем дальше. Планетарный механизм включает в себя:

  1. Кольцевая шестеренка
  2. Солнечная шестеренка, установленная непосредственно на валу мотора
  3. Сателлиты
  4. два-три водила

Затем следует стабилизатор усилия, обладающий шестнадцатью позициям. Эти позиции дают конкретное напряжение на саморез, для того чтобы не испортить материал, с помощью которого они крепятся. Последняя составная часть – патрон.

Диагностика и устранение неисправностей электрической части шуруповерта

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

Ремонт кнопки

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.

Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

В неисправной кнопке вы увидите стертые контактные площадки.

Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.

С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

Замена щеток

Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.

Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.

При этом сначала извлечется крышка, в которой располагаются электрощетки.

На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.

На следующем фото показано, как выглядит чистый коллектор.

Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки. Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.

Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео.

Ремонт тормоза двигателя

Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.

Поломки в механической части — как устранить

Неисправности в механической части инструмента обнаружить легче, чем в электрической составляющей. Это связано с тем, что любые механические дефекты слышны. К основным признакам механических неисправностей рассматриваемых устройств относятся:

  1. Возникновение посторонних звуков
  2. Вибрация и бой зажимного патрона
  3. Слышна работа двигателя инструмента, однако патрон не вращается

Чтобы починить прибор, и устранить механические неисправности, понадобится, прежде всего, разобрать корпус. Зная устройство шуруповерта, не будет трудно устранить возникшие поломки в механической части. Если возникают посторонние звуки, что говорит о причине износа втулок и подшипников якоря мотора, то эти элементы нужно заменить. При износе подшипника и втулок нужна их замена, но для начала эти детали надо купить. При покупке могут возникнуть трудности, так как найти запчасти на устаревшие модели инструментов практически невозможно.

Это интересно! Перед тем, как ставить новый подшипник, следует его хорошо обработать смазочными веществами, например, Литол-24 или Солидол, а еще лучше специальными смазками.

Кроме выхода из строя подшипника, на шуруповерте может поломаться редуктор. К ряду неисправностей данного устройства относятся:

  1. Вал редуктора искривляется от воздействия больших нагрузок
  2. Рабочие поверхности шестерней изнашиваются
  3. Изломывается штифт, на котором крепятся сателлиты
  4. Изнашивается подшипник или опорная втулка редуктора

Чаще всего из строя выходит именно редуктор, а точнее, его составные детали — зубчатые колеса. Причинами выхода из строя редуктора являются:

  1. Неправильная эксплуатация инструмента
  2. Сильные нагрузки, на которые не рассчитан прибор
  3. Отсутствие смазки
  4. Материал, из которого изготовлены устройства

Если шуруповерт «старой закалки», то есть его редуктор состоит из стальных шестеренок (вместо пластиковых), то целесообразно его отремонтировать, чем покупать новый. Для этого прибор нужно разобрать, произвести его осмотр и отыскать причину неисправности. При ремонте редуктора требуется очистить механизм и детали от устаревшей смазки, и нанести новые смазочные вещества. Если имеются поврежденные шестеренки, то их нужно заменить. Не спешите утилизировать неисправные зубчатые колеса, так как понадобится купить точно такие детали (возьмите их в качестве шаблона).

Это интересно! Если на инструменте установлены пластиковые шестерни, то менять их на стальные не рекомендуется. Причина заключается в том, что пластиковые шестерни под воздействием больших нагрузок ломаются, что уберегает двигатель от сгорания. Если на устройстве с завода установлены металлические шестеренки, то это говорит о том, что двигатель имеет большой запас мощности.

Чтобы при самостоятельном ремонте механической части шуруповертов не возникало лишних вопросов, ниже есть таблица, в которой указаны основные признаки механических неисправностей, а также способы их устранения.

Признаки неисправности инструментаСпособы устранения неисправности
Возникновение посторонних звуков и гулаЕсли при работе инструментом начинают появляться посторонние звуки, то это говорит об износе подшипников. Для устранения поломки нужно проверить целостность подшипника якоря мотора и редуктора. Если подшипники исправны, надо также проверить целостность втулок, так как они также изнашиваются. Чаще всего изнашивается опорная втулка вала подшипника
ВибрацияИскривление редукционного вала, что способствует возникновению сильного биения и вибраций. Для решения проблемы нужно разобрать корпус, оценить поломку и принять соответствующее решение о замене детали
Возникает бой зажимного патронаЕсли обнаруживается биение патрона, то нужно проверить качество его фиксации. Крепится деталь болтом, который находится внутри детали (чтобы увидеть болт, следует развести губки). Для завинчивания патрона, болт надо вращать не в правую, а левую сторону, так как он имеет обратную резьбу
ЗаклиниваниеЕсли заклинил инструмент, о чем говорит работа мотора, но при этом патрон не вращается, то нужно разбирать корпус и проверять целостность редуктора. Заклинивание инструмента говорит о смещении сателлитов, нарушении целостности зубчатых колес или нарушение целостности подшипника. Чтобы устранить поломку, нужно разобрать шуруповерт и найти причину заклинивания
Трещит и прокручивается на положении переключателяНеисправность редуктора. Для устранения нужно разобрать инструмент, и осмотреть целостность механизма

https://youtube.com/watch?v=Jr_xq9ZvvdE%3F

Если батарея и зарядный блок исправны — но шуруповерт не работает

Если выяснилось, что зарядный блок и аккумулятор инструмента работают, то искать причину неисправности электрической части следует немного глубже. Для этого надо разобрать шуруповерт. Дальнейшие действия по выявлению поломок и их устранению следующие:

  1. Измерить наличие напряжения, поступающего от аккумулятора к клеммам кнопки «Пуск». Если напряжение есть, значит, питание на кнопку поступает. Если напряжение отсутствует, значит, поврежден провод или нарушен контакт. Следуем по цепочке далее, чтобы отыскать неисправность
  2. Проверьте пусковую кнопку. Для начала требуется снять батарею с инструмента — это нужно, чтобы проверить исправность кнопки. После извлечения батареи, следует закоротить контакты (соединить провода, которые идут от батареи к входным клеммам кнопки). К выходным контактам кнопки нужно подключить щупы мультиметра, и выставить прибор в режим измерения сопротивления. Чтобы измерить величину сопротивления, нужно нажать на кнопку инструмента. Если кнопка исправна, то показания прибора будут стремиться к нулевому значению. При ее неисправности показания прибора будут стремиться к бесконечности (обрыв)

Кнопку можно заменить или отремонтировать. Если деталь разборная, то можно разобрать ее, и почистить контакты. Очень часто причиной неисправности кнопок является подгорание контактов. Если их почистить при помощи наждачной бумаги, то устройство будет работать в прежнем режиме. Если кнопка неразборная или ее контакты сильно выгорели, то понадобится купить новую деталь. Ее цена не высокая, поэтому каждый может позволить купить ее, чтобы избежать ремонта.

Это интересно! Кнопка состоит не только из контактов, но и мелких пружинок, которые при малейшем неверном движении могут вылететь. Чтобы этого не произошло, нужно разбирать кнопку аккуратно и не спеша.

Как разобрать патрон своими силами

Разборку патрона необходимо проводить регулярно для проверки и техобслуживания. Чтобы узнать, что произошло с деталью, может придется его починить, заменить, нужно уметь его разбирать. Патрон может сниматься при помощи молотка. Кулачки разводят до необходимого положения, чтобы они спрятались внутрь. На разведенные слесарные тиски ставят вертикально патрон так, чтобы между губками мог поместиться корпус, а в них упирался рукав (регулировочная муфта, рубашка). Феном или паяльной лампой быстро разогревают рукав. На патрон сверху кладут амортизатор. Это может быть медная или алюминиевая пластина. По корпусу ударяют молотком, выбивая его из регулировочной муфты (рукава, рубашки). Детали обязательно чистят, смазывают и собирают.

В процессе извлечения специалисты советуют делать на корпусе и на кулачках соответствующие метки. Это необходимо чтобы при сборке все стало на свои места. Иначе зафиксированные сверло не будет отцентрированным.

Надо помнить, когда патрон разбирается этим способом, при сбивании обоймы отдельные детали часто разлетаются в стороны. Чаще всего вылетает кольцо с зубчиками, которое состоит из 2-х половинок. Если пользователь не опытный, собрать в одно целое составляющие будет затруднительно.

Прежде чем поставить разобранный патрон на место, его следует почистить, убрать грязь, ржавчину и пыль, детали обязательно смазать. Внутренние компоненты патрона лучше всего смазывать специальными составами, литолом или солидолом. При сборке рабочей насадки в патрон, небольшое количество смазки наносят на хвостовик. Нельзя смазывать детали техническим вазелином. Его используют исключительно при консервации.В отличии от ключевого быстрозажимной патрон устроен сложнее, поэтому правильнее будет не разбирать узел полностью. Отверткой по кругу раздвигают и поддевают регулировочную муфту. Чтобы не повредить пластмассу, действовать надо как можно аккуратнее и осторожнее. Муфта должна сдвинуться, потом ее снимают руками. После этого как можно сильнее надо раздвинуть кулачки, в патрон вставить металлический стержень (можно взять длинный болт) и ударять по нему молотком. Такими действиями удастся выбить корпус из второй половины пластмассовой муфты.

Разборка патрона нужна не только при ремонте, но и техобслуживании

Как разбирается патрон + (Видео)

Если фиксирование патрона конусное, тогда убирается он просто – путем аккуратных ударов молотком по блок-корпусу. Если крепеж резьбовой, понадобятся следующие шаги:

  • По часовому направлению выкручиваем винтик с левой резьбой.
  • Сдавливаем шестигранник в тисках, кладем на него ключ и производим удары молотком. Подобным образом патрон должен сдвинуться с исходного положения. Можно выбрать еще один вариант:
  • Положить шуруповерт на ровную поверхность, на стол, например.
  • Включить его.
  • Понаблюдать, сдвинулся ли патрон со стола. при ударах шестигранника.

Также случается, что все перечисленные выше методы не работают, и тогда остается одно – разобрать шуруповерт, после чего:

  • Изъять редуктор и шпиндель;
  • Расположить узел в зажимы тисков;
  • Возьмите трубный ключ, а затем отсоедините патрон.

А если в редукторе обнаружился мусор, тогда нужно так и поступать.

https://www.youtube.com/watch?v=Y_BuGSHAEeM

Шуруповерт «Макита»

Описание, общая информация

Компания «Макита» производит различные электроинструменты, среди которых есть и шуруповерты. Свою историю компания начала с начала XX века, и по сей день она продолжает радовать потребителей своими товарами высокого качества. Давайте рассмотрим общие черты и характеристики моделей этой фирмы.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для различных моделей составляет около 2300 об/мин, что является неплохим показателем, по сравнению с остальными марками. Вес большинства моделей инструментов лежит в пределах 1,5 кг. Его маленькая масса говорит о том, что таким инструментом будет комфортно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Отдельно стоит выделить вид рукоятки для удержания на весу этих инструментов. Как правило, они изготавливаются обрезиненными, и поэтому их удобно держать в кисти, соответственно, рабочий процесс проходит намного легче.

Недостатком этих шуруповертов является сильная вибрация ручки при работе, а также их недолговечные аккумуляторы

Кроме того, цена на продукцию этой фирмы является довольно высокой, что немаловажно для отечественного потребителя

Рассмотрим устройство шуруповерта на конкретной модели 6271D. Схему этой модели представляем на рисунке ниже.

Схема 1

На схеме представлены:

  1. Рычаг переключения
  2. Узел корпуса
  3. Фирменная табличка
  4. Винт
  5. Пружина
  6. Рычаг переключения реверса
  7. Кнопка пуска
  8. Контактная клемма
  9. Винт
  10. Быстрозажимной патрон
  11. Редуктор в сборе
  12. Электродвигатель
  13. Винт
  14. Узел корпуса
  15. Зарядный узел
  16. Аккумулятор

Современный шуруповерт является высокотехнологичным устройством. Важные элементы конструкции:

  • Съемный аккумулятор
  • Обрезиненная рукоятка ручки
  • Мощный электродвигатель
  • Металлический планетарный редуктор
  • Кнопка плавного пуска
  • Кнопка переключения реверса
  • Регулятор крутящего момента

Это основные составляющие конструкции шуруповерта, которые входят в базовую комплектацию любой модели шуруповерта.

Разборка шуруповерта «Макита»

Для разборки шуруповерта вам потребуется крестовая отвертка и немного личного времени. Чтобы разобрать шуруповерт полностью, вам необходимо:

  • открутить винты крепления корпуса;
  • снять составной механизм кнопки пуска;
  • снять электродвигатель вместе с редуктором;
  • отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.

Для разборки аккумулятора шуруповерта вам необходимо раскрутить болты, соединяющие корпус, или разделить соединения корпуса на клеевой основе при помощи паяльника. Внутри аккумулятора находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. В случае ремонта аккумулятора требуется их замена на новые.

Патрон меняется с помощью отвертки и шестигранного ключа. Сначала отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Затем вставляется шестигранник, включается кнопка реверса, зажимается, и потом патрон легко поддается.

Как отремонтировать зажимной цилиндр

Часто причиной снятия и разбора головки шуруповерта является ремонт отдельных деталей и устранение дефектов. Подробнее о том, как это делается своими руками в домашних условиях.

При люфте

Если отклонение гильзы при работе не превышает 1 мм, то это не критично. При большем люфте уже нужно разбирать устройство. Ремонт патрона шуруповерта для этого случая выполняется так:

  1. Раскрутить крепежи на верхней крышке инструмента, снять ее.
  2. Отсоединить двигатель от редуктора, внимательно проверить все крепления.
  3. Разобрать редуктор. Если втулка вышла из строя, то она и явилась причиной сильного люфта. Эту деталь необходимо извлечь вручную и заменить новым экземпляром.

Редуктор в разобранном виде

  1. Дальше нужно смазать все трущиеся элементы и собрать редуктор назад в четкой последовательности: втулка – вал – подшипники – стопорное кольцо.
  2. Редуктор прикрепляется на место, к двигателю.
  3. Верхняя крышка шуруповерта закручивается назад.

При биении цилиндра

Если в шуруповерте наблюдается биение патрона, причина также кроется в редукторе. Его нужно демонтировать, отсоединив от электродвигателя, разобрать, внимательно осмотреть все детали. Бьющаяся гильза – следствие:

  • нарушения геометрии вала;
  • износа шестерней, штифтов;
  • выхода из строя подшипника вала.

После определения сломавшихся элементов нужно приобрести новые, все правильно установить, собрать назад редуктор и присоединить его к двигателю.

При заклинивании

Еще одна частая проблема – патрон начинает заклинивать. Это вызвано тем, что кулачки со временем утрачивают полный зажим. Чтобы отремонтировать головку, есть сразу несколько методов:

  1. Тщательно промазать цилиндр во всех местах – возможно, причина только в этом.
  2. Сжать патрон в руке и 1-2 раза сильно ударить о деревянный твердый предмет – брус или устойчивый стол.
  3. Корпус сжать тисками, а цилиндр – газовым ключом. Упереть шуруповерт патроном в стол и включить.

Нередко головка заклинивает после засорения опилками и прочим мелким мусором. Если есть подозрения на забивание, цилиндр стоит хорошенько нагреть строительным феном, а еще лучше – несколько минут подержать над открытым огнем. Затем деталь тщательно смазывается.

При прокручивании

Если патрон прокручивается, то дело, скорее всего, в стирании зубцов на фиксирующей муфте. Проблема решается так:

  1. Извлечь муфту.
  2. На месте сточенных зубчиков нужно просверлить маленькие отверстия.

Слева – муфта и ее зубцы

  1. В дырочки вставить винты. Их выступающие части удаляются кусачками.
  2. Вернуть муфту на место и проверить, как теперь ходит цилиндр.

Makita 8280d сборка редуктора 2

Сборка редуктора шуруповерта makita

8280d.

Теперь устанавливаем первую пару шестеренок. ( Состоит из пять шестеренок ). Их вам нет возможности перепутать с иными> глазами шестеренками по тому по образу каждой пары шестеренок внутренний диаметр разный.

Но собственно не они.

Теперь устанавливаем пластмассовую хрень которая отвечает за переключение режимов (Дрели.шуруповерт)

Без комментариев здесь и так то что остается сделать нашему клиенту понятно.

Вот теперь устанавливаем лучшую важную часть редуктора. Сборка редуктора шуруповерта makita 8280d шуруповерта ремонт шуруповерта макита. Фиксатор режимов, он фиксирует режимы дрели не шуруповерта

. Могу добавить что это самое слабое место этого редутора. Могу только подсказать что эта частьредуктора выходить из строя тогда когда работая в режиме дрели пытаются закрутить болты или саморезы.

Думаю дальнейшую сборку не нужно комментировать так-как там уже что остается сделать нашему клиенту понятно.

Ремонт патрона и других частей шуруповерта «Макита»

Далее будут рассмотрены шуруповерт от известного бренда «Макита», опишем его технические свойства и общее устройство, поведаем об главных дилеммах и дефектах, возникающих в процессе использования инструмента, и конечно что, как на дому диагностировать поломку и отремонтировать тот как еще его называют другой элемент шуруповерта.

Ремонт редуктора шуруповерта «Макита» (схема)

Для съема редуктора нужно разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку запуска, кнопку переключения реверса, отсоединяем болты крепления мотора к редуктору. Потом необходимо вытащить содержимое редуктора (разные шестерни), шайбу переключателя скоростей

При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, размещенным по окружности корпуса редуктора. Для которого предназначена конструкция их истертости, редуктор не будет иметь возможности делать свою функцию: неправильно работает переключатель скоростей

Для восстановления зубьев нужно использовать болты маленького размера, вставив их в район уникальных пластмассовых. Собирать редуктор нужно в оборотной последовательности. Схема редуктора представлена на рисунке ниже. У него представлена общая схема редуктора.

Что можно отремонтировать своими руками

Чаще всего ломаются у шуруповерта те детали и узлы, которые испытывают самую высокую нагрузку в процессе эксплуатации. Если взглянуть на внутреннее устройство шуруповертов, приведенное на фото, то становится понятно, что инструмент состоит из четырех основных узлов:

  • Патрона с редуктором;
  • Электрического двигателя;
  • Стартовой или пусковой кнопки;
  • Аккумуляторной батареи.

Из перечисленных деталей шуруповерта реальному ремонту подлежит любой из компонентов, за исключением батареи. Пластиковый корпус и сетевой шнур, крепление под батарею практически не ломаются, если не ронять инструмент с большой высоты. Но даже в этом случае ремонт трещины можно выполнить полиуретановым или эпоксидным клеем, а шнур просто заменить. Если трещина более 4 см, то вдоль краев разлома нужно просверлить дрелью два ряда отверстий и стянуть тонкой стальной проволокой. Такой способ восстановления корпуса электроинструмента, несмотря на варварский вид, обеспечивает прочность на уровне нового.

Любые попытки ремонта аккумулятора шуруповерта обычно заканчиваются выходом из строя зарядного устройства или двигателя. Не пытайтесь вскрывать цилиндрические ячейки аккумулятора, возможно воспламенение ионно-литиевой начинки.

Ремонт шуруповерта начинается с разборки корпуса. Для этого нужно отвернуть несколько саморезов, после чего корпус шуруповерта разделяется на две половинки, открывая для ремонта доступ ко всем основным узлам электроинструмента.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
