Режем железобетон алмазным канатом

Стенорезные машины

Такие системы состоят из:

  • электрический резак;
  • монолитный рельс;
  • режущий диск диаметром до 1800 мм с алмазным напылением (такие размеры имеются у фирмы Husqvarna);
  • в комплекте необходимые элементы крепления.

Такой агрегат действует следующим образом.

На бетонной поверхности, на которой необходимо произвести вырезание проёма, делается разметка и засверливаются анкера для крепления монорельса. Устанавливается рельс и на него крепится электрический резак с диском. Подключаются шланги подачи воды.

Чтобы рез прошёл по горизонту на монорельсе установлены уровнемеры. После подсоединения всех агрегатов системы происходит запуск. После проведения проектного распила монорельс переставляется под другое направление и так до тех пор, пока заданный проём не будет выпилен.

Какие бывают алмазные канаты


Что такое алмазный канат? Гибкий режущий алмазный инструмент. Представляет собой прочный многожильный стальной трос с закрепленными на нем режущими алмазными втулками (перелинами) Бывает простой и гальванический. Если алмазная крошка закреплена в режущих сегментах хаотично – путем спекания связывающих металлов с алмазами, то это простой алмазный канат.

Гальванические алмазные канаты, это продукт усовершенствования технологии. Алмазы расположены слоями, их порядок обеспечивает электролитическое осаждение связывающего металла. В таких сегментах равноудаленные алмазы изнашиваются одновременно всем слоем, что обеспечивает равномерный уровень работы, влияет на увеличение рабочего ресурса каната.

Резка алмазным канатом осуществляется при помощи роликовой системы с гидравлической станцией, что в комплексе называют алмазной канатной машиной. Выпускаются алмазные канаты для бетона, железобетона и камня, как правило, имеют цветовую маркировку. Канаты могут иметь разный диаметр, степени и методы защиты троса. Правильный подбор расходного материала способствует качественной работе и продлению ресурса инструмента. Сама алмазная резка осуществляется следующим образом:

  • Роликовую систему устанавливают так, чтобы канат протягивался сквозь отверстие, проделанное алмазной коронкой или алмазным сверлом.

  • Канат продевается, соединяется специальным крепежным элементом, далее ролики приводят его в движение, которое и осуществляет резку. Принцип пиления, напоминает работу большой цепи на всем знакомой «дружбе».

Работы по алмазной резке на канатной машине осуществляют только профессионалы, цена на алмазный канат достаточно высока, чтобы приобретать его для самостоятельного ремонта. Без глубоких знаний и навыков, работу выполнять не рекомендуется, исходя из мер безопасности и разумного подхода.

Немного истории алмазной резки

Алмазная резка применяется с середины прошлого века

Любой процесс строительства, отвечающий современным передовым технологиям, не может обойтись без использования высокотехнологичных инструментов. Благодаря им можно решить любые инженерные и технические задачи. Большим прорывом в совершенствовании специализированных инструментов для резки железобетона, асфальта, перекрытий и бетона стало использование алмазного напыления на режущих инструментах. Теперь при помощи такого оборудования можно легко, быстро и эффективно обрабатывать сложные поверхности.

«Но это же безумно дорого, использовать алмазы в строительстве!» – можете сказать вы. Благодаря тому, что в 1954 году одна американская фирма разработала технологию производства искусственных алмазов, инструменты с алмазным напылением стали широко использоваться. В Европе такая техника появилась в начале 60-х годов, в западных странах. Высокую популярность такие инструменты получили благодаря редким свойствам алмазов, которые закреплялись на его поверхности при помощи связки, методом спекания, прессованием и гальваническим способом. Производительность и качество инструментов зависит от типа алмазов, их концентрации, а также характеристик связующего материала.

Так как конструкции из бетона и железобетона набирали большую популярность, технология алмазного бурения сильно упростила задачу по обрабатыванию этого материала. Так как раньше для этих целей использовались отбойные молотки и перфораторы, то нестерпимый шум и пыль препятствовали нормальной работе и были опасны для жизни. Более того, для таких работ требовалось немало усилий. Благодаря инструментам с алмазным напылением строительство перешло на новый, более высокий уровень.

Процесс распиловки

Перед началом реза новым канатом необходимо первый час — два пилить с меньшей скоростью на 4 м/сек от рекомендуемой. Это обеспечит нормальное вскрытие алмазного каната, удаление остатков пластика и обеспечит работу в наилучших условиях. Перед началом распиловки уже использовавшимся ранее канатом необходимо проверить:

  • — средний диаметр втулок;
  • — эксцентричность (максимальное отклонение — 0,3 мм);
  • — конусность (максимальное отклонение — 0,3 мм);
  • — состояние соединения каната, целостность и рабочее состояние втулок;(отсутствие раковин, вскрытие алмазов

При пассивации блока

на слэбы пиление может осуществляться на достаточно высоких скоростях. При этом допускается резание без нижних направляющих шкивов, размещенные на входе и выходе блока, так как они используются преимущественно для направления подачи каната при входе в разрез, а также для ослабления вибрации каната.

При распиловке слэбов для дальнейшего полирования требуется высокая точность распиловки и гладкость поверхности. Для этого скорость реза должна быть уменьшена для предотвращения отклонений в начале и во время реза (в целом, скорость реза должна быть на 15-20% ниже, чем используемая для пассивации блоков на слябы). При резке коротких блоков, направляющие шкивы используются на входе и выходе блока, и делается проверка, что нет бокового люфта.

При входе каната в блок рекомендуется избегать работы в автоматическом режиме, скорость подачи должна быть уменьшена на 20-30% от рекомендуемой. При резании в автоматическом режиме скорость подачи маховиков регулируется через силу тока в амперах. При увеличении нагрузок автоматически уменьшается подача, при уменьшении — увеличивается. При отсутствии системы автоматической регулировки необходимо визуально отслеживать показания нагрузки (в амперах) и регулировать параметры подачи каната в ручном режиме.

Алмазная резка проемов в бетоне – применяемое оборудование

Выполнение мероприятий по механической обработке капитальных стен осуществляется инструментом с абразивным напылением на рабочей части. Для работ используются различные виды устройств:

малогабаритные резчики ручного типа. Обеспечивают возможность ускоренной обработки строительных конструкций в условиях ограниченного свободного пространства, где проблематично использовать габаритные машины для резки стен. Применяются в квартирах, магазинах и офисах. Конструкция оборудования позволяет разрезать бетонную стену толщиной до 13 см. Инструмент работает от электрического или бензинового двигателя, оснащен рабочим органом в виде диска радиусом до 200 мм;


Алмазное бурение отверстий в бетоне происходит достаточно быстро, за счет высокой скорости обработки поверхности и отсутствии существенных подготовительных работ

  • машины для резки стен. Это распространенное среди профессионалов устройство, позволяющее быстро обработать каменный, железобетонный, а также кирпичный массив толщиной до 73 см. Оборудование включает приводной мотор, металлические направляющие, абразивный диск, гидростанцию и блок управления. Направляющие полозья крепятся горизонтально или вертикально, обеспечивая предельно точное перемещение приводной станции с режущим диском в необходимом направлении;
  • канатные машины. Представляют собой промышленное оборудование, предназначенное для монтажа массивных строительных конструкций: объектов гидротехнического назначения, мостов, транспортных развязок. Машина работает с минимальным уровнем шума, не создает вибрации. Оборудование укомплектовано гибким рабочим органом в виде прочного каната с абразивным покрытием, производящим резку под необходимым углом. В процессе механической обработки формируется ровный разрез;
  • резчики швов. Используются в дорожной отрасли для восстановления дорожных покрытий, а также в авиационной сфере для нарезки температурных швов на аэродромах. Конструкция оборудования обеспечивает возможность нарезать деформационные швы в горизонтально расположенных плоскостях. Устройства легко разрезают армированный бетон, асфальт, плитку тротуарных покрытий. Имеют увеличенную производительность, способны углубляться в горизонтальный массив на 27 см.

Оборудование выбирается с учетом поставленных задач.

Главное применяемое оборудование

-Алмазные канаты:

Алмазный канат — стальной трос, на котором расположены алмазные втулки. Такие канаты используются на канатных машинах для резки железобетона, крупных сооружений и проемов. Алмазная канатная резка — технология для демонтажа конструкций из железобетона, бетона, кирпича и других твердых поверхностей.

Преимущества:

— Такая резка может проходить в труднодоступных местах

— Универсальность

— Для резки железобетона канатом необходима подача воды. Она в свою очередь уменьшает количество пыли и делает канат более долговечным

— Режут железобетон и бетон от 200мм

— Высокая скорость

-Алмазные диски:

Применяются для выполнения шлифовки, заточки и резки твердых поверхностей. Изготовляются для сухой и влажной резки. Диск способен разрезать проемы до 450 мм. Может работать с любыми материалами, однако режет только в одной плоскости.

Преимущества:

— Точность

— Высокая скорость

— Низкий уровень шума

Есть три типа алмазных дисков: со сплошной алмазной кромкой, турбо диски, сегментные диски.

Диски со сплошной кромкой предназначены для чистовых операций. Применяются для резки керамики, мрамора и многих других материалов. Такие диски работают в сухом режиме и с водой.

Турбо диски универсальны в использовании. Такие диски чаще используются для высокоармированных материалов. Работают только в сухом режиме. У диска уникальная форма, благодаря которой обретает большую скорость резки.

Спектр применения сегментных дисков обширен. К примеру асфальт, бетон, кирпич. Используются на камнеобрабатывающих станках, бензорезах, швонорезах и так далее. Главная особенность — скорость.

Читайте дальше по теме:

Особенности метода

Для того, чтобы ощутить все преимущества канатной распиловки. Необходимо строгое следование технологии. Для разных типов материалов скорость вращения троса разная, чем ниже скорость, тем быстрее стирается канат, если скорость Выше необходимой для данной породы, канат может «замылиться», и чтобы потом вновь начать работать данным тросом его необходимо перевскрыть, — потеряв при этом уйму времени и ресурса каната.

Канат необходимо закручивать.

Часто наши клиенты пренебрегают закручиванием или относятся к ней не серьезно. Но от правильной закрутки, зависит правильный износ троса, — ведь если трос стирается не равномерно, впоследствии Вы так же будете терять деньги, т.к. канат не будет вырабатывать свой ресурс до конца.

Недостаточное давление

Часто наши клиенты, чтобы добиться увеличения ресурса алмазного каната, специально занижают производительность, но для правильного вскрытия каната, давление необходимо. Поэтому и в этом пункте следует строго следовать инструкции.

Оборудование для резки

Оборудование, которое применяется для резки бетона и железобетона подразделяется на ручное и машинное.

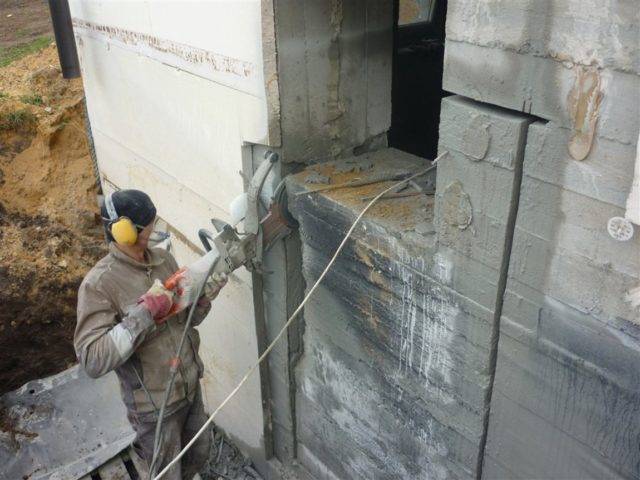

Ручная резка

Это аппарат типа «болгарка» с дисками на которых имеется алмазное напыление. Их можно подсоединять как к пылесосу, так и к шлангу подачи воды. Зависит от того, какие работы будут проводиться.

Ещё точнее это можно назвать алмазной резкой. Это процесс, при котором оператор, используя специальное оборудование безударно режет бетон, железобетон, камень, гранит, кирпич.

Используются ручные и напольные резаки, настенные стенорезные машины, бурильные станки разного размера и мощности ручные и станинные, канатные стенорезные машины.

На рынке строительного оборудования широк выбор и без труда можно подобрать для решения любой задачи инструмент. Они подразделяются на:

  • электрические резчики;
  • гидравлические резаки;
  • штроборезы;
  • цепные пилы на гидравлике.

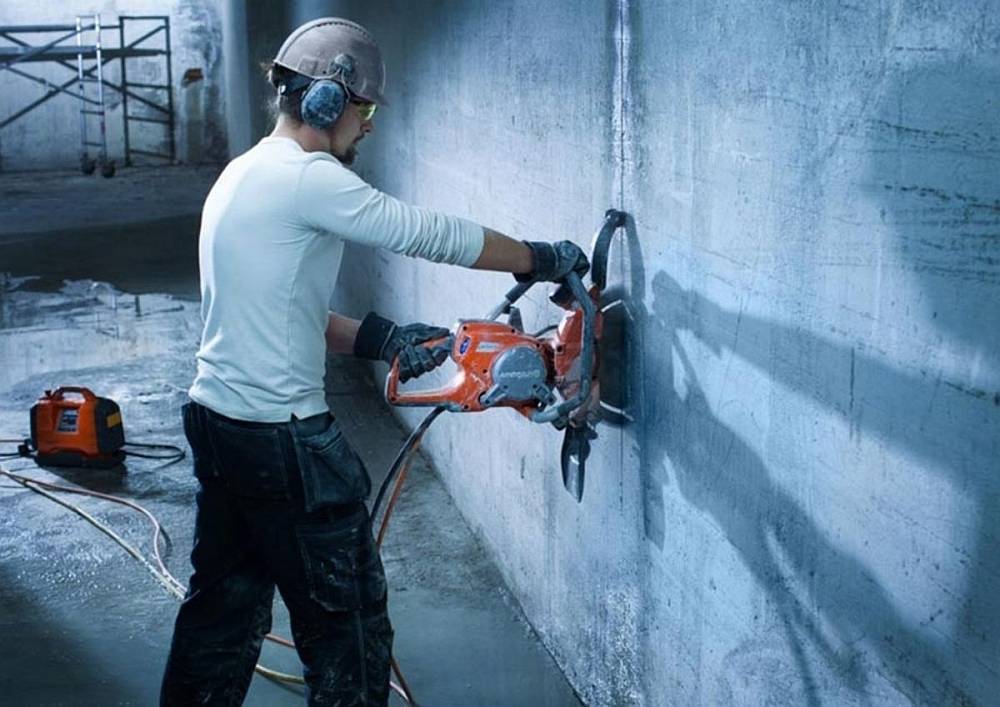

Например, очень надёжный резак работающий от электросети и с гидравлической подачей воды ICS 890 F4.

Эта цепная гидравлическая пила предназначена для распиливания бетона, железобетона, природного камня, кирпича, огнеупорных материалов.

Можно перерезать массив толщиной до 63 см, вырезать квадраты размером до 12 см и даже работать под водой.

Можно регулировать подачу воды на модернизированном аппарате, звёздочка, на которую насаживается цепь, стала легко и удобно меняться. Мощность 8.6 кВт. Давление воды – 1,5 бар. В комплекте шины различной длины – 25 см, 38, 50 и 63 см.

Это означает, что можно делать глубокие и точные разрезы различной длины. Непрерывная гидравлическая мощность. Алюминиевый корпус сверхнадёжно защищает от вращающихся деталей. Для балансировки аппарата имеются 3 пузырьковых уровня, которые позволяют выверять линии горизонта в горизонтальной и вертикальной позициях.

Машинная резка

Иногда возникает необходимость осуществить пропил бетона толщиной более 1 метра, такое проделать дисковой пилой невозможно. Человек придумал решать такие задачи алмазным канатом. Такой стальной канат включает в себя алмазные сегменты, которые и осуществляют основную работу.

На этом рисунке понятно, как работает такой аппарат. В стене пробуравливаются алмазными бурами отверстия на необходимую толщину, в них заводится канат и замыкается через шкивы по принципу полиспаста (как система блоков для подъёма груза).

Канату задаётся скольжение через электроагрегат большой мощности и он, вращаясь, постепенно пропиливает бетонный массив со всей арматурой. Для охлаждения каната осуществляется подача воды.

Так, например, аппарат немецкой компании Cedima CSA – 1000 может решать невероятные задачи. Это компактая, высокопроизводительная гидравлическая машина с накопителем каната длиной до 20,5 метров является идеальной для решения сложнейших задач канатного пиления.

Простое управление обеспечит эффективность в сложных условиях работы. Мобильность и максимальное использование всех достижений канатного пиления заложены в этот агрегат.

Также, успешно работает на стройках и циркульная пила этой фирмы CAZ – 3200. С помощью этой пилы можно произвести кругообразные вырезы диаметром до 4,5 м и толщиной 1,6 м.

Важной составляющей подготовительных работ является прокладывание алмазного каната через разводящие ролики в нужном направлении. Система Cedima позволяет отводить канат в любом направлении и через различные препятствия

Источником мощи для такого напряжения является аксиально-поршневой гидромотор с мощностью до 30 квт

Система Cedima позволяет отводить канат в любом направлении и через различные препятствия. Источником мощи для такого напряжения является аксиально-поршневой гидромотор с мощностью до 30 квт.

Натяжение каната в автомате и процесс резания реализуется с помощью гидравлического цилиндра. Регулятор потока масла на маслостанции управляет скоростью каната.

Через два ролика из различных направлений алмазный канат направляется в автомат, охватывает приводной барабан, который без проскальзываний придаёт ему большую мощность.

В начале каждого нового реза получается максимальная тянущая сила каната. Петля каната замыкается при помощи простого гидропресса. Автомат закрепляют станиной к бетонному полу, для чего засверливают бетон и вкручивают в него фиксаторы аппарата стабильно.

Начавшийся процесс резки продолжается до момента, пока не наступает перерыв в работе обслуживающего персонала. Гидравлическое управление подачи с автоматическим регулированием силы резания удерживает константа натяжение каната в любой фазе.

Не оператор, а именно сам процесс резания управляет натяжением, это позволяет достичь максимальную дневную выработку.

Преимущества резки бетона алмазными канатами

Благодаря системе блоков, алмазными канатами можно резать бетон под любыми углами в самых труднодоступных местах

Для резки строительных материалов, кроме дисков, могут использоваться еще алмазные канаты. Эти канаты представляют собой специальные тросы с алмазными втулками. Алмазный канат для резки бетона применяется тогда, когда надо обработать поверхность достаточно большой площади. Такой инструмент незаменим при демонтаже фундаментов, перекрытий, колонн, мостов и прочих массивных бетонных конструкций.

Преимущества резки канатом:

  • высокая скорость выполняемых работ;
  • низкий уровень вибрации, отсутствие ударных нагрузок;
  • резка конструкций любого размера и формы.

Алмазные канаты отличаются диаметром, высотой алмазного слоя, напыленного на рабочие сегменты, количеством этих сегментов на погонный метр, а также областью применения. Их очень часто используют для обработки разных пород камня. Алмазный канат для резки гранита позволяет выпиливать монолитные массивы очень быстро и с минимальными потерями сырья.

Алмазные канаты используются в качестве режущего инструмента для канатных пил. Эти пилы могут быть с гидравлическим или электрическим приводом. Они имеют специальные стойки для канатов и системы охлаждения. Канатная пила по бетону применяется в том случае, когда глубина реза превышает 500 мм. Наличие радиусных штанг и отводящих роликов позволяет выполнять резы под любым углом и в любом направлении даже в труднодоступных местах.

Алмазная резка бетона – сфера использования

Решаемые задачи:

  • демонтаж элементов зданий, различных конструкций;
  • снос стен из кирпича, железобетона, а также перегородок;
  • изменение размеров и формы ранее оформленных проемов;
  • выполнение различных проемов сложной конфигурации в несущих стенах;
  • резка проходов в перегородках и перекрытиях между этажами;
  • удаление наплывов бетона, выравнивание формы поверхности;


Основная поверхность стены не вибрирует и не растрескивается

  • механическая обработка фундаментных оснований, несущих балок, опорных колон;
  • приведение в соответствие размеров строительных конструкций;
  • частичная и полная разборка перегородок, стен зданий и панелей перекрытий;
  • производство высотных работ повышенной сложности по сносу и мехобработке;
  • формирование коммуникационных каналов при повышенной концентрации влаги;
  • выполнение мероприятий по увеличению площади сантехнических помещений;
  • резка различных ниш технологического и бытового назначения;
  • прорезание в поверхности бетонных оснований температурных швов.

Благодаря применению в различных областях и положительным отзывам заказчиков, технология заслуженно пользуется популярностью.

Утилизация отходов

Алмазная резка бетона.

Отходами от алмазной резки называют бетонные обломки, части демонтированной конструкции, шлам из воды, металла и бетона, который образовывается на месте работы в результате охлаждения оборудования и сокращения количества выделяемой пыли посредством воды.

Утилизировать отходы самостоятельно заказчику не всегда удается, потому как объемы утильсырья могут быть огромными, тяжелыми и требовать больших сил, а также специального оборудования для утилизации, например, для откачки использованной воды. Посему, обращаясь в фирму по резке бетона, следует заранее поинтересоваться, убирают ли они за собой по окончании работы. Это избавит вас от множества проблем, связанных с уборкой бытового мусора.

Канатная резка – универсальная строительная технология

Главная >>> Информация >>> Статьи >>> Канатная резка – универсальная строительная технология

В строительстве часто возникают вопросы связанные с перепланировкой помещений. Процесс этот сложный, но выполнимый. Так как стены в разных домах имеют разную толщину, технологии применяемые при их резке тоже отличаются. В данной статье мы более подробно поговорим о резке бетона алмазным канатом. (Рис. 1,2,3)

Рис. 1Рис. 2

Суть технологии резки алмазным канатом заключается в том, что вдоль траектории будущего реза просовываем канат на котором находятся алмазные насадки, после чего запрессовывается на канатной пиле. (Рис. 4)

Рис. 3Рис. 4

Для того чтобы канат не порвался, при пуске необходимо несколько метров протянуть вручную, так же для этих целей предусмотрен кран плавного пуска (чтобы во время старта избежать критических нагрузок на трос гальванического алмазного каната). После включения канатная пила прокручивает канат с большой скоростью, постоянно вытягивая его на себя. Фактически резка алмазным канатом производится за счёт силы трения алмазных вставок о прорезаемый материал. Также при резке бетона, канат вращается по часовой стрелке вокруг своей оси (как сверло), что повышает скорость резки и способствует уменьшению износа алмазных сегментов и троса каната. Резка алмазным канатом производится с подачей воды. Вода подаётся на входе алмазного троса в прорезаемый материал, будь то бетон, железобетон, кирпич, металл. Канатная резка применяется при больших площадях реза, ограниченном доступе, неровной поверхности прорезаемого материала. Резка бетона канатной машиной часто применяется на заводах, мостах, туннелях, эстакадах, цокольных этажах. (Рис. 5,6,7,8)

Рис. 5Рис. 6
Рис. 7Рис. 8

Как правило работы по резке бетона идут в комплексе с работами по алмазному бурению. Стоимость работ по канатной резке варьируется от 8000 руб. до 15000 руб. за квадратный метр реза. Высокая стоимость обусловлена в основном стоимостью алмазного каната — 4000 руб. за п.м. Специалисты имеют большой опыт работ по канатной резке конструкций. Мы к Вашим услугам ежедневно с 9.00 до 22.00, в г. Видное, г. Подольск, г. Серпухов, г. Троицк, п. Коммунарка, м-не Бутово Парк, м-не Бутово Парк 2, м-не Бутово Парк 2Б, г. Чехов, г. Щербинка, г. Климовск, г. Наро-Фоминск, г. Воскресенск, п. Апрелевка и по всей Москве и Московской области.

Наиболее распространенные методы резки

С особенностями и основными преимуществами разобрались. Теперь можно переходить к самому интересному – методикам и оборудованию. На сегодняшний день чаще всего используется три метода: распил «канатом», распил при помощи стенорезного оборудования и распил ручными инструментами. Рассмотрим каждый способ по отдельности.

Алмазная резка железобетона канатом

В данном случае резка осуществляется с помощью специального троса-каната. Трос выполнен из специально подготовленного металла, при этом по всей длине на него надеты небольшие кольца с алмазным покрытием. Именно за счет этих колец и производится резка.

Принцип работы заключается в следующем: в конструкции, которую необходимо разрезать сверлиться отверстие соответствующего диаметра. Далее в это отверстие продевается алмазный канат. Таким образом, создается замкнутый контур, который подсоединяется к установке с электроприводом. Вместе с тем в ходе работы на место реза подается вода, которая охлаждает канат и быстро отводит отработанный железобетон.

Следует обратить внимание, что для работы подобного рода оборудования требуется наличие трехфазной электросети напряжением 380В. Поэтому, применение канатной алмазной резки в большинстве случаев ограничено

Для наглядности предлагаю вашему внимание видео о самом канате и технологии. смотрим:

Использование стенорезного оборудования

Стенорезное оборудование – установка с электроприводом, посредством которого в движение приводится режущий элемент – диск с алмазными режущими элементами. В большинстве своем максимальный диаметр диска, который может быть установлен, составляет до 1,5 м. Соответственно, максимальная глубина реза может быть до 60см.

Сам процесс выглядит следующим образом: в том месте стены, где это необходимо, устанавливают так называемую направляющую рельсу. На эту рельсу монтируют само оборудование с алмазным диском. Перемещаясь по рельсе диск вырезает требуемую площадь стены.

Как и в случае с канатной алмазной резкой железобетона, стенорезные установки требуют наличия мощной трехфазной электросети. Опять же, это ограничивает применение такого оборудования при бытовом ремонте (например, при перепланировке квартиры).

Смотрим установку в процессе работы:

Ручные инструменты для резки железобетона

Здесь речь идет о применении ручного инструмента с установленным на нем алмазным диском относительно небольшого диаметра (20-80см). В принципе это «болгарка» больших размеров и большой мощности.

Кстати, существуют не только электрические, но и бензиновые резчики. Они, как правило, применяются для выполнения работ, связанных с демонтажем различного рода бетонных стен, фундаментов, перекрытий и т.д.

Принцип действия прост – по заранее намеченным линиям производится распил того или иного материала. Единственный недостаток – повышенная опасность. Работать с подобным инструментом без наличия навыков и опыта категорически запрещено.

Вот собственно и все. Если у вас остались какие-либо вопросы, касающиеся темы «Алмазная резка железобетона» и соответствующего оборудования, оставляйте их в формате комментария. Будьте уверены, вы получите ответ на интересующий вас вопрос.
