Багги своими руками с мотором от бензопилы

Подготовка

Для изготовления картинга понадобятся различные материалы. Картинг представляет собой средство транспорта, которое за короткое время преодолевает большое расстояние. Картинг может участвовать в соревнованиях, на нем можно ехать по неровной дороге, в сельской местности, там, где крупногабаритная техника не сможет проехать. Подготовительный этап начинают с создания схемы будущей конструкции.

Следует составить чертеж картинга с учетом размеров, которые должны соответствовать росту человека. Для подростков устройство можно выполнить по индивидуальным характеристикам. После выбора размеров нужно собрать основную базу. Для изготовления конструкции картинга потребуются следующие материалы и инструменты:

бензопила;
квадратные трубы длиной 10 м;
стальные трубы круглого сечения;
прочная стальная пластина;
редуктор от старого автомобиля;
оснащение для закупорки дна;
кресло водителя от карта или легковой машины.

Покупка двигателя — 1-й шаг к «багги своими руками»

Начал я с покупки двигателя. Высокая скорость мне была не нужна, следовательно, и не был нужен мощный мотор. Выбор был между мопедными движками и стационарными моторами от мотоблоков.

В пользу первых – наличие коробки передач, генератора, электростартера и сцепления, а вторые отличались большой тягой на низких оборотах, наличием бензобака и большим сроком службы.

Мопедный движок.

Стационарный мотор от мотоблока

Свой выбор я остановил на двигателе Lifan 168, мощностью 5.5 лошадиных сил. Он тоже был оснащен генератором и электростартером, и в отличии от мопедных движков, не требовал отдельной покупки глушителя, бака и прочей мелочевки.

В качестве коробки передач – совершенно необходимой вещи для любого автомобиля, я приобрел КПП мотоцикла Днепр. Конечно, пришлось с ней немного повозиться, поменять масло и сальники.

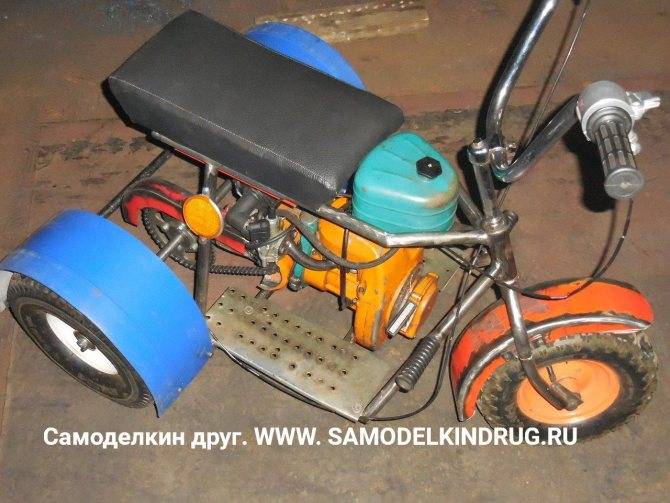

Байк-трехколесник с двигателем от бензопилы

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как можно самостоятельно сделать мини-байк трехколесник с двигателем от бензопилы «Урал» имея при этом минимум средств, итак поехали) Данный мини-байк трехколесник является детищем одного очень хорошего человека и зовут его Гайнетдин Булатов из города Пыть-Ях, можно просто Геннадий. Трехколесник автор делал специально для своих любимых внуков, у Геннадия их трое)

Сердцем мини-байка служит двигатель от бензопилы «Урал», по словам автора он бесхозно лежал в гараже, потому как он пользуется современными пилами. Для мини-мопеда такой двигатель хорошо подходит и мощности чтоб катать ребенка вполне хватает.

Рама сварена из полдюймовой водопроводной трубы, колеса от садовой тачки, оси от туда же, малая ведущая звездочка от Д-6, ведомая большая от велосипеда, цепь тоже велосипедная. Тросики газа и тормоза установлены на велосипедный руль. Задняя ось крепится через подшипники в трех точках и приводится в движение за счет передачи крутящего момента от двигателя через цепную передачу с малой на большую звездочку.

Крылья тоже самодельные и сделаны из металла от железной бочки. Под сидением имеется небольшой бардачек, где можно хранить и перевозить гаечные ключи и стартер от бензопилы.

Итак, давайте рассмотрим, что конкретно понадобилось автору для сборки мини-байка трехколесника?

Материалы

1. двигатель от бензопилы «Урал» 2. колеса от садовой тачки 3. подшипники 3 шт 4. звездочка от Д-6 5. велосипедная цепь 6. полдюймовая труба 7. тросик 2 шт 8. велосипедный руль 9. задняя ось на 2 колеса 10. краска 11. большая велосипедная звездочка 12. поролон 13. кожзаменитель 14. фанера (для сидения) 15. болты, гайки, шайбы, гравера

Инструменты

1. сварочный аппарат 2. болгарка (УШМ) 3. дрель 4. набор гаечных ключей 5. отвертка 6. рулетка 7. краскопульт 8. маркер 9. молоток 10. уголок

Пошаговый процесс сборки мини-байка с двигателем от бензопилы «Урал» своими руками.

Как уже было выше сказано, Гайнетдин создал данный мини-байк для своих внуков, чтоб привить им с малого возраста любовь к мототехнике, трехколесный мопед очень удобен в плане устойчивости как и велосипед в принципе и ребенок быстро привыкает к езде на таком байке. Понятное дело дети очень любят своего дедушку за его изобретение и с удовольствием катаются во дворе дома (под присмотром взрослых естественно)

Для начала сборки автор приобрел 3 колеса от садовой тачки по сходной цене.

Затем сделал заднюю ось и подготовил подшипники.

Далее примерка и пробная сборка.

Для того чтобы снизить шумность выхлопной трубы, был дополнительно изготовлен глушитель из трубы с 3 перегородками внутри, что поспособствовало снижению шумности.

Сидение сделано из фанеры и поролона отделанного кож-заменителем, приделано к раме на петли, а под ним расположен багажник, куда можно положить инструмент и стартер.

Установил бензобак, подсоединил бензопровод.

Крутящий момент осуществляется за цепной передачи.

Задняя ось крепится к раме через подшипники в трех точках.

Тросики газа и тормоза выведены на руль. Вилка байка тоже самодельная.

Звездочка от Д-6.

Вот такой классный байк получился

Так же рекомендуем посмотреть видео покатушек на мини-байке

Создатель мини-байка трехколесника Гайнетдин Булатов из города Пыть-Ях.

Как видите, чтоб осчастливить своих детей и внуков не обязательно покупать дорогостоящие импортные игрушки которыми он поиграет, сломает и выбросит, а вот такой байк подарит счастья и радости маленькому мальчику и уважение среди ровесников да и не только) Молодец Гайнетдин. Золотые руки

На этом все

Всем Большое спасибо за внимание! Заходите в гости почаще и не пропускайте новинки в мире самоделок!. Источник

Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Создание пилорамы

Довольно простое решение — слегка изменить, точнее, усовершенствовать предназначение бензопилы, создав пилораму. Для этого надо всего-навсего сварить каркас из труб, уголков и арматуры, а в нём движущуюся каретку

Затем закрепить каретку к корпусу при помощи болтов и гаек, соблюдая осторожность, дабы не раздавить пластмассовый кожух. Направляющие рёбра должны быть ровными и довольно прочными, чтобы режущая кромка не вибрировала

Таким образом, пила движется, а бревно благодаря своему весу остаётся неподвижным. Получаются ровные доски (или брусья), готовые к дальнейшей обработке.

При строительстве дома такой микрозаводик поможет сэкономить немало средств, кроме того, после завершения стройки его можно благополучно продать.

Самодельный детский квадроцикл из бензопилы

Последняя самоделка, которую мы рассмотрим, будет посвящена квадроциклам. По сути, для сборки квадроцикла нужны аналогичные материалы, как и для картинга или трицикла:

двигатель от старой мощной и работающей бензопилы;
редуктор – увеличивает тягу мотора и принимает на себя его рабочие обороты;
рама квадроцикла – она должна быть более крепкой и устойчивой;
водительское кресло – хорошо, если есть старое кресло от мопеда: подростку будет в нем удобнее, чем в громоздком автомобильном;
колеса с грубым протектором, диаметр не менее 34-35 см каждое. Это улучшит проходимость квадроцикла и сделает из него аналог внедорожника.

При желании сборный конструктив квадроцикла можно довести до совершенства амортизаторами: маневренность квадроцикла повысится, а рабочий ход станет более плавным.

Самодельные транспортные средства – вещь дешевая, но не всегда надежная. Использовать их можно только со строгим соблюдением всех правил техники безопасности.

Источник

Самодельная газонокосилка

Газонокосилки – это техника для уборки травы. Они применяются владельцами частных домов и дач, чтобы придавать земельным участкам привлекательный, ухоженный вид. Модели заводского производства удобны в эксплуатации, но по стоимости они доступны не всем. Сделанная самостоятельно газонокосилка из бензопилы обойдется гораздо дешевле фирменных аналогов. Ее возможностей вполне достаточно для бытового использования.

Домашние мастера собирают различные по виду и возможностям самодельные газонокосилки. Но любая конструкция предусматривает наличие таких элементов:

привода;
каркаса;
ручки;
колес;
ножей;
системы управления;
защитного кожуха.

Процесс изготовления газонокосилки проходит в следующей последовательности:

сваривают каркас подходящего размера, например, из металлических уголков 25 на 25 мм;
с помощью болтов или сварки к раме приделывают ручки из железных трубок;
по углам каркаса монтируют колеса;
снимают с бензиновой пилы ручку и шину;
прикручивают к раме оставшуюся часть инструмента с помощью шпилек с гайками так, чтобы вал редуктора, перевернутого на 90 градусов, был направлен вниз;

удлиняют газовый трос;
из двух металлических трубок изготавливают телескопический вал, который затем присоединяют к редуктору;
делают нож самостоятельно (например, из полотна ручной пилы) или приобретают заводское изделие;
с помощью болтов или сварки соединяют его с валом.

Подойдут колеса от детской коляски, со старой тачки. Если применять трубы разного диаметра, то можно сделать телескопическую рукоятку с возможностью регулировки ее длины — это повышает удобство эксплуатации.

Ножи бывают разных конструкций. Простейший их вариант представлен на нижеследующей фотографии.

Ножи из качественной стали не боятся встречи с небольшими камнями. Они способны косить даже нетолстые кусты. Самодельная косилка некоторыми умельцами дополнительно оснащается травосборником, благодаря которому на участке практически не остается срезанной травы.

Как из бензопилы сделать мопед?

Мечтой юности большинства наших сограждан был и остается мопед. Он развивает более высокую скорость и имеет строение, совершеннее выше описанного мотовелосипеда. Купить готовый мопед – удовольствие не из дешевых. Мы же расскажем, как сделать его из подручных материалов.

Для этого понадобятся:

мотор от исправной мощной пилы (в нашем варианте – это модель «Дружбы»);
2 колеса от старого велосипеда;
труба с диаметром 2 см ( металлическая);
тросик;
велосипедные звездочки; а так же вилки;
старые запчасти от мотоцикла – готовый топливный бак, фара, при желании и сиденье, хотя и его можно сделать своими руками;
рулевая часть;
рычаг газа.

варим раму, к которой подсоединяем колеса от велосипеда, вилки, а так же бензобак и фонарь;
приспосабливаем мотор – композиция установки будет зависеть от конфигурации рамы;

прикручиваем бензобак и аккумулятор;
проверяем, чтобы вновь установленные элементы не болтались;
изготавливаем цепную передачу – она позволит колесам принимать крутящий момент мотора и двигаться. Можно взять ремень вместо цепного шкива. Но нельзя забывать, что и износ его будет заметно выше;
налаживаем систему зажигания – соединяем с ним аккумулятор и рычаг тормоза;
прилаживаем выхлопную трубу.

Процесс сборки завершен: можно приступить к тестированию мопеда.

Устройство моего багги

В общем, конструкция очень проста. Рама из профильных стальных труб различного сечения. Передние колеса от мотоблока соединены со ступицами от мопеда тремя болтами. В ступицах заменены подшипники, установлены 6202 под ось 15 мм. В качестве осей переднего колеса использовал болты крепления переднего колеса мотоцикла Восход. Рулевые кулаки самодельные, изготовленные из уголка 40 мм, в качестве шкворня болт М 16, который вращается в штуцерной гайке, которая в свою очередь обточена и запрессована в трубу.

Кастор, угол Аккермана установлены на глазок. Балка передней оси соединена с рамой реактивными тягами. Амортизаторы крепятся к раме и балке приваренными уголками.

Рулевое управление – от автомобиля Ока. Укорочены рулевые тяги и вал.

Педали самодельные –газ, тормоз и сцепление (за ненадобностью будет убираться) Тросовый привод газа и гидравлический тормоза. Задняя ось – полая стальная труба диаметром 30 мм. На ней закреплены ступицы колес от мотоблока. К ступицам болтами М 10 прикреплены тормозной диск и ведомая шестерня. Привод цепной, цепь мотоциклетная 428 шаг. На двигателе установлено центробежное сцепление, от него идет цепь 420 на ведомую звездочку, расположенную на первичном валу КПП. Передаточные отношения – Двигатель — КПП 3.6, КПП – ось – 3.2, плюс четыре передачи.

Колеса 4.00-10 с развитыми грунтозацепами. Удлинена выхлопная труба глушителя, мотор стал работать тише.

Что и как можно сделать из бензопилы своими руками

Бензопила – универсальный агрегат. Размер у инструмента небольшой, а вот мощность мотора позволяет использовать его практически для любых целей. «Роторное сердце» будет прекрасно чувствовать себя при пересадке в насос, генератор, снегоуборщик, ледоруб или любое другое приспособление, где необходим автономный привод. Рассмотрим подробно некоторые ноу-хау.

Как из бензопилы сделать снегоуборщик

Если есть бензопила и части от старого автомобиля, то можно приступать к проектированию снегоуборщика. Обычно используют роторный привод, приводящий в движение шнек. Это специальный вал, сконструированный особым способом для забора снега.

Снегоход из бензопилы своими руками

Для изготовления самодельного снегохода из бензопилы понадобятся некоторые детали заводского производства (к примеру, газовый тросик к рулю) и детский снегокат.

Самодельная пилорама из бензопилы

Умельцы предлагают десятки разных вариантов, как «приспособить» бензопилу для распилки досок. Чаще всего подобные конструкции требуют сварки каркаса для установки «каретки» под пилу или так называемой шины. В качестве направляющих используются подручные инструменты, к примеру, обычная лестница.

Самодельная пилорама на основе бензопилы… и лестницы

Самое важное − крепко сварить каркас, контролируя себя по уровню. Ровное и прочное основание поможет избежать перекосов и вибрации во время работы

Продумайте также, на каком расстоянии и высоте будет закреплена бензопила. От этого зависит долговечность её работы. Слишком близкое крепление каретки к рабочей зоне приведёт к засору механизмов цепи и выходу из строя мотора.

Если вы не планируете распил больших брёвен, можно сделать ручной вариант пилорамы. Подробнее в этом видео.

Как сделать ледобур из бензопилы своими руками – схемы

Бур – незаменимая вещь для тех, кто умеет и любит работать по хозяйству: он используется при строительных работах, установке опор для виноградника, столбов и заборов, а также на зимней рыбалке для подготовки лунок.

Чтобы сделать ледобур из бензопилы своими руками, необходима схема и следующие приспособления:

Мотор от бензопилы.
Редуктор на бензопилу для бура.
Сам бур.
Труба из металла.
Болгарка.
Дрель.
Сварочный аппарат.

Собственноручные поделки из бензопилы

Основой любого самодельного прибора из бензопилы является ее использование в роли привода. Такие самоделки из бензиновых пил применяются:

в резке каменных и металлических материалов;
в выкачивании воды;
в бурении скважин;
в уборке снега;
в езде и даже в полетах.

Что можно сделать из бензопилы? Вопрос, волнующий многих умельцев.

Самодельные устройства, собранные из бензиновой пилы делят на 2 типа:

простые в конструкции. Сюда относят, например, болгарку, лебедку и т.д.;
более сложные в конструкции. К данной группе относят: пилораму, аэросани, электростанцию и т.д.

Одним из агрегатов, изготовленных собственноручно, может быть генератор из бензопилы. Он является особенно полезным для дач и участков, где отсутствует централизованное электроснабжение. Известной простейшей конструкцией считается бензогенератор, собранный из бензопилы и электрического двигателя старой стиральной машины.

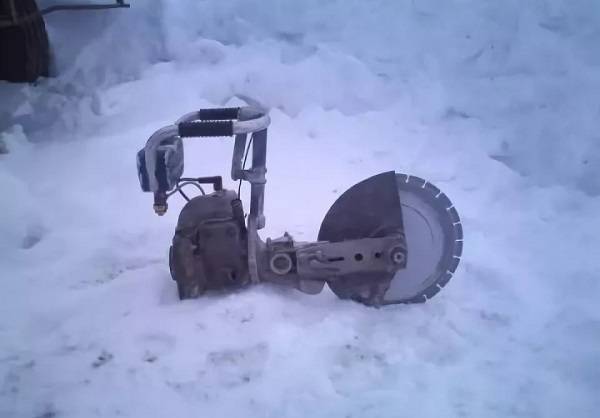

Используя двигатель от пилы, можно соорудить прибор, аналогичный болгарке. Бензорез из бензопилы может быть применен для резки металла, дерева, бетона, плитки, для торцевания и шлифовки.

Из пилы можно сделать культиватор, работа которого основана на том, что мотор, вращая пару шестеренок, увеличенную силу тяги передает на ведущее колесо. Мотокультиватор из бензопилы может обрабатывать небольшие по площади участки.

А можно ли соорудить траншеекопатель из бензиновой пилы? Скорее всего, да. Но понятно, что возможные технологии являются сложными, а сама идея не столь рациональная. При всем этом достаточно трудно найти хорошее руководство по изготовлению такого агрегата.

Мастера самостоятельно могут сконструировать мотобур из бензопилы – так называемый бензобур. Для сборки этого устройства используют следующие составляющие:

Двигатели от пилы.
Редукторы.
Буры.
Металлические трубы.

Такой мотобур применяют для земельных работ (создают углубления с нужным диаметром и глубиной с целью укрепления несущей конструкции какого-либо сооружения).

Упростить работу рыбака зимой при бурении льда также может самодельное устройство на основе бензопилы – ледобур. Для сооружения такого агрегата понадобится целый ряд инструментов и материалов.

С помощью бензиновой пилы можно соорудить компрессор. Для этого необходимо обладать хорошими знаниями, в том числе и инженерной графики, ведь такая поделка является достаточно сложной.

Некоторых умельцев интересует вопрос, как сделать снегоход из бензопилы. Для сооружения снегоходного транспорта необходимы следующие основные детали и материалы:

рама;
двигатель (с мощностью, равной не менее 5 л.с.);
гусеницы;
рулевой механизм (сгодятся и велосипедные детали);
полозья для движения.

Необходимо разработать и амортизацию. Также следует учитывать и некоторые другие нюансы в конструировании такого снегохода.

Мотопомпа является по сути тем же насосом, только работающим от бензинового или дизельного двигателя. Поэтому мотопомпу можно собрать и из бензопилы. Агрегат состоит из центробежного насоса, имеющего опору, служащую для закрепления с пилой, и колесо, которое приводит насосные турбины в работу (шкив).

О том, как можно сделать собственноручно помпу из бензиновой пилы и лопастного насоса, очень наглядно показано в следующем видео.

О других самодельных изобретениях подробнее рассказано ниже.

Авто самоделки

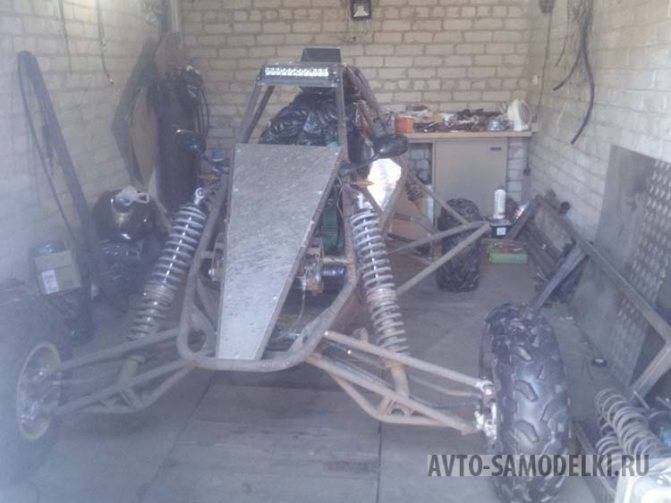

Багги «Барракуда» сделанный своими руками, Николаем Зубиком из Мелитополя: подробный фото отчёт по сборке багги.

Интересный проект багги Барракуда с двигателем от мотоцикла Yamaha R1. Далее фото и описание конструкции.

Раму варили из труб толщиной 3 мм, внутренний диаметр 20 и 25 мм. Рычаги с того же металла, что и рама. Всего получилось около 100 метров труб.

Изготовление рамы для багги.

Рычаги подвески, также самодельные.

Долго думал какой мот взять как донор. Хотел мотор от литра, пообщавшись с мотоциклистами понял что самые беспроблемные моторы это хонда и ямаха. Начал обзванивать разборки в поисках.

Мотора с навесным, были варианты по 2000 уе, как то дороговато за двигатель стал искать мот без документов. Примерно через месяц нашел мот Yamaha R1 2003 года в Запорожье. Через пару дней поехал посмотрел, мот в отличном состоянии, в тот же день его забрали.

Изготовить задний редуктор, по деньгам получается почти как пол багги, очень много токарных работ, на фото все видно, делал все с железа. Приводные валы взял от 34 бмв, удлинили на 10 см.

Радиатор Поставил ВАЗовский с классики, патрубки тоже от ВАЗа, термостат с ямахи все остальное тоже с ямахи, единственное патрубки временные, после покраски сделаю с металлической трубы.

Передние суппорта поставил от Оки.

Все тесты пройдены, слабые места выявлены. Слабыми оказались амортизаторы (глупо было надеяться что самодельные амортизаторы получатся классными с первого раза). Задняя звезда 43 зуба мало ( нужно 65 знали об этом). Тормоза, передний диск бьет, нужно разобраться. КПП, нужно по другому завести трос кпп, Теперь о плюсах. Рулится как по рельсах, причем на любой скорости. Разгоняется как будто выстрел с пушки, после 7000 об. вжимает в кресло и держит до 12 000 об. Подвеска отрабатывает отлично, в принципе все ок, вопросов больше нет, теперь начнется чистовая сборка.

Первый раз я выехал на звезде 43 зуба снятой с мотоцикла, по сути я поставил звезды с мотоцикла и передаточное число было как на мотоцикле тоесть теоретически максималка 300км но вес багги в два раза больше чем мота, но даже на этой звезде она ехала очень ярко. сейчас стоит звезда на 65 зубов багги трогается без газа вобще ( ничем не отличается от легковой машины)и скажу вам валит она сильно.

Видео покатушек на самодельном багги:

Автор проекта: Николай Зубик. г. Мелитополь.

Поделиться в соц. сетях

Электровелосипед — генеральная репетиция на пути к «багги своими руками».

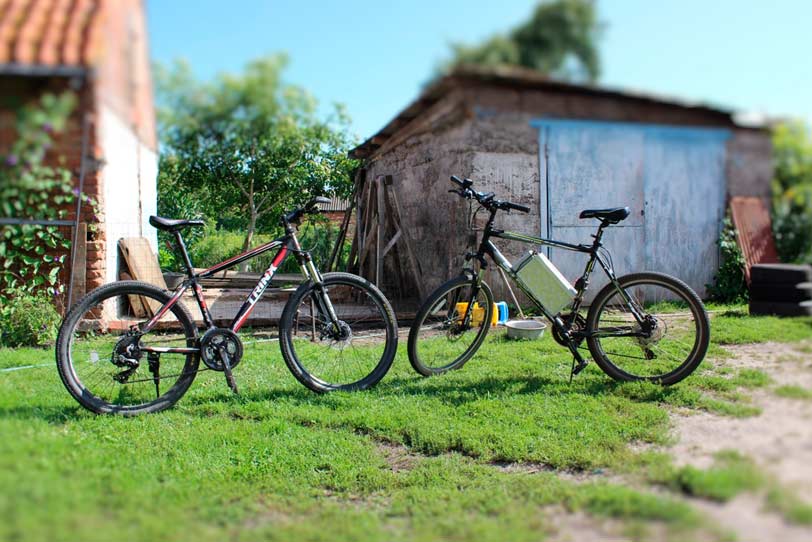

Первым собранным своими руками самоходом оказался электровелосипед.

Он справа на фотографии. Конечно, купить батарею и колесо с мотором, а затем прикрутить все это на велик оказалось делом несложным. Но результатом я был доволен. Никогда не забуду первую поездку по ночному городу. Велосипед едет сам! Бесшумно! Не надо крутить педали! Тогда еще электоровелосипеды были редкостью в нашем городе, и часто обгоняемые велоколлеги провожали меня недоумевающими взглядами. Созданию самодельного автомобиля мне мешало отсутствие гаража, ведь даже велосипед с электромотором занимал значительное место в коридоре. И только переехав за город, в частный дом, где было место где развернуться, я и приступил к детальному обдумыванию — как именно собрать багги своими руками.

Итак, что-же строить?

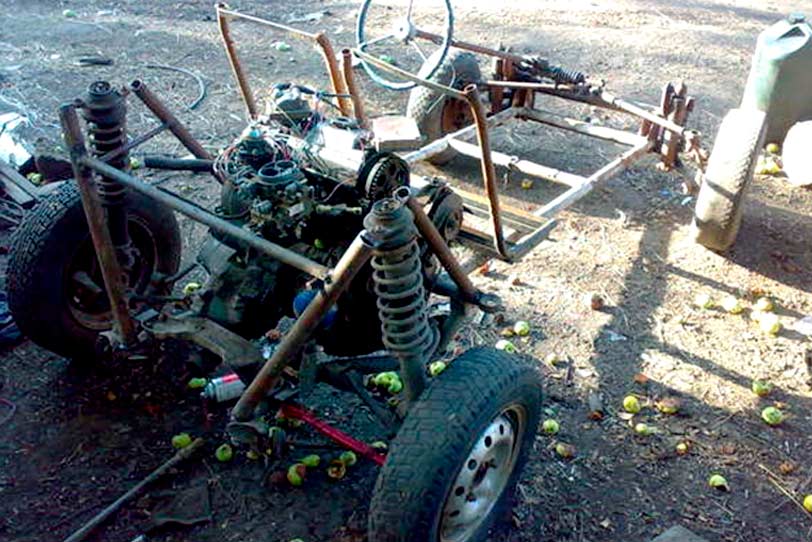

Собрать багги своими руками из отслуживших свое изделий совавтопрома?

Или соорудить четырехколесный веломобиль, установив туда моторчик типа советских Д6

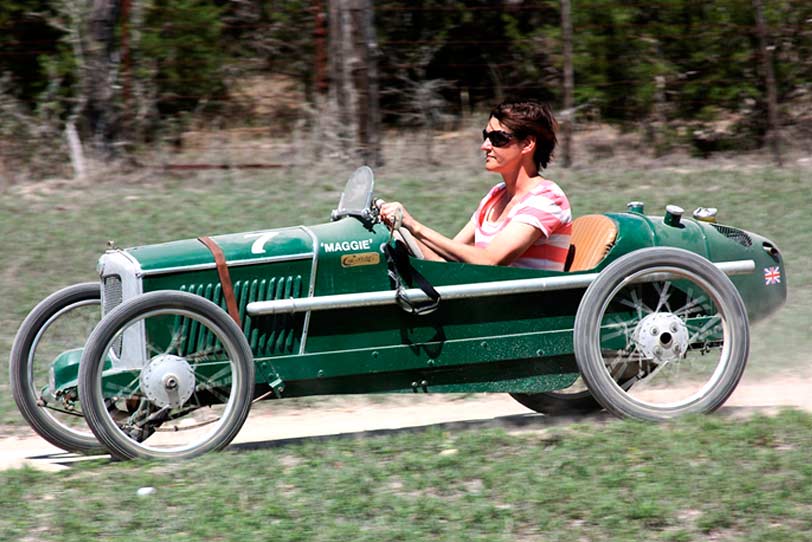

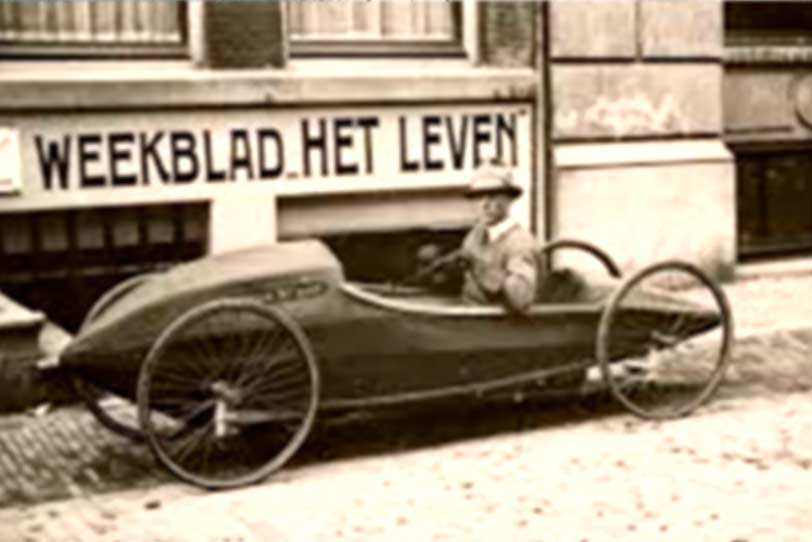

А может собрать Cyclecar? Маленький автомобильчик на мопедных колесах с двигателем от мотоблока?

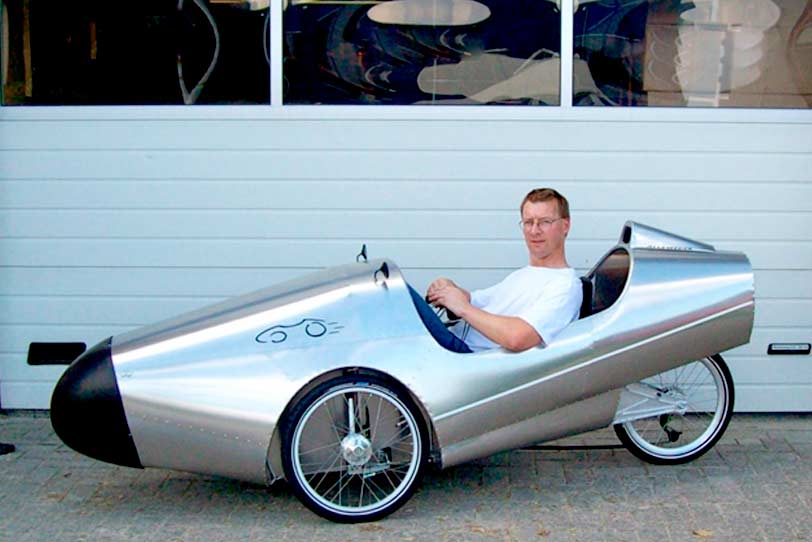

Или –же это будет трайк с обтекаемым кузовом из алюминия мощным электромотором и кучей литиевых аккумуляторов?

Думал я долго. У всех вариантов были свои плюсы и минусы:

Находить Оку и с помощью болгарки и кувалды раскручивать прикипевшие болты, а затем постоянно возиться с мотором не очень хотелось.
Веломобиль оказался бы хлипок для проселочных дорог, на цайклкаре не было подвески и коробки передач.
Электротрайк оказался слишком дорогим и привязанным к розетке.

Но надо было с чего-то начинать. Нужно заранее знать, для чего будет предназначаться будущая самоделка. Это или прогулочный вариант для поездок по окрестностям, или помощник по хозяйству – минитрактор, а может багги, собранная своими руками будет использоваться как спортивный снаряд – гонять по пересеченке. Не смотря на наличие огорода и недвусмысленные намеки жены и тещи, мне все-таки была нужна прогулочная машинка, которая не спасовала бы перед лесными дорожками, грязью и лужами. Само собой багги должна быть оснащена подвеской, надежным рулевым управлением и фарами.

Самодельный багги для подростка

Самодельный багги-это один из лучших вариантов обучить вашего подрастающего ребенка вождению, привить любовь к технике с малых лет. Конструкция представленного багги простая и надежная, а так же довольно бюджетная. Пошаговые фото сборки прилагаются. Данный багги имеет бензиновый двигатель от мотоблока «Садко» мощностью 6.5 л/с расположенный в задней части машины, для ДВС сварено из трубы и профиля отдельная рама которая крепится к основному остову. Крутящий момент с двигателя передается на редуктор, а уже от него через цепную передачу на ведомую звезду задней оси приводящей в движение колеса.

Рама багги сварена из трубы 22 х 1.5 мм, для придания деталям нужной формы использовался трубогиб. Подвеска сделана интересным образом, а именно полуоси сидят на раме жестко, а вот полурама с двигателем имеют два спаренных амортизатора от мотороллера. Передняя подвеска так же на амортизаторах от скутера, рулевое управление самодельное такое же как на картах. Задние колеса от Отечественного мотороллера «Тулица» передние мотороллер.

Мощности двигателя хватает с запасом, чтобы катать подростка, даже взрослые не прочь прокатиться на багги)

И так, давайте рассмотрим конструктивные особенности машинки

Материалы

ДВС бензиновый от мотоблока «Садко»
редуктор
передние колеса от скутера
задние колеса мотороллер «Тулица»
труба 22х1.5 мм
ведомая звездочка от мотоцикла
задняя ось
корпусные подшипники
амортизаторы 4 шт

Инструменты

сварочный аппарат
дрель
трубогиб
УШМ (болгарка)
набор гаечных ключей
измерительный и слесарный инструмент
умелые руки и светлая голова

Пошаговые фото сборки багги своими руками.
Задняя ось багги сделана из расточенной полуоси от автомобиля ЗИЛ, установлен самодельный дифференциал, тормозные диски, ведомая звезда от мотоцикла и опорные подшипники которые собственно и крепятся к раме удерживая ось в заданном положении

Передние колеса заимствованы от скутера, а задние от Отечественного мотороллера «Тулица»
ОБРАТИТЕ ВНИМАНИЕ! Двигатель установлен на отдельную полураму, которая крепится к багги рычагами, а в верхней части крепятся два амортизатора от скутера, таким образом получается маятниковая подвеска с жестко сидящей на раме задней осью (см фото ниже)
Рулевое управление самодельное сделано по принципу карта. Задние колеса мотороллер
Передние скутер
ДВС бензиновый 6.5 л/с «Садко» в основном устанавливается на мотоблоки и прочую садовую технику

Шкив 3 ручья
Глушитель самодельный
Редуктор передает крутящий момент на заднюю ось через цепную передачу и звезду от мотоцикла.
Еще раз ВНИМАНИЕ! Рассмотрите как устроена задняя подвеска.
В ходе испытаний были выявлены недостатки такой конструкции подвески и было принято решение переделать на независимую на каждое колесо и полуосями. Вот собственно что из этого получилось..
Как вы видите установлены А-образные рычаги.
Передняя подвеска.
Дифференциал и полуоси.
Дисковые тормоза.
Вот такой багги получился у автора, конструкция довольно простая, не считая того что для рамы потребуется труба пропущенная через трубогиб. Если есть мысли по упрощению изготовления рамы, то пишите комментарий (конструктивная критика приветствуется)

Особенности

Багги – удачное изобретение американцев. Впервые техника появилась на дорогах США в 50-х годах прошлого столетия. В качестве автомобилей доноров использовались вышедшие из строя машины Volkswagen с известной приставкой «Жук».

Модели изготавливались без радиатора, многих кузовных элементов, а двигатель располагался сзади. Современный двухместный багги представляет собой небольшой автомобиль, устройство которого позволяет легко преодолевать бездорожье. Основные конструкционные преимущества:

низкий центр тяжести;
высокий дорожный просвет;
повышенная проходимость;
независимая подвеска;
усиленная ходовая часть;
короткая база;
внедорожная резина.

Плюсы использования машины, неприхотливой к дорожному полотну, извилистой местности тоже очевидны – простое управление, мобильность, возможность получить массу положительных эмоций от процесса езды.

Каждый народный умелец, любитель современного автотранспорта может собрать за короткий срок 2-местный багги согласно собственным предпочтениям. Например, изготовить прогулочный вариант машины или сделать мощный кроссовый транспорт для преодоления сложных преград. Вне зависимости от модели, ключевое требование, предъявляемое к двухместному багги – возможность экстремальной езды по бездорожью и автострадам общего пользования.

Изготовление болгарки

Угловая шлифовальная машина — необходимый при проведении целого ряда работ многофункциональный инструмент. Несмотря на его доступность и распространенность, умельцами изготовлена болгарка из бензопилы (образец продемонстрирован на фотографии ниже).

Сборки болгарки с использованием специального приспособления для бензопилы происходит так:

с бензиновой пилы снимают цепь и шину;
устанавливают на вал редуктора шкив;
вместо шины монтируют специальную насадку тоже со шкивом, предварительно надев ремень на него;
натягивают ременную передачу как цепь;
прикрепляют защитный кожух;
ставят диск.

Весь процесс детально показан в видео далее.

Собранная собственноручно болгарка-бензорез поможет в выполнении многих практических задач. Ее мощности достаточно для продуктивного выполнения работ по бетону.
