Бульдозер на мотоблок своими руками

Каким образом создать снежный отвал из бочки?

Сделать лопату собственными силами просто, когда в вашем доме имеются аппарат для сварки, болгарка и электродрель. Вот один из простых способов. Заниматься розысками нужного материала вам не потребуется, поскольку можно применить простую 200-литровую железную бочку.

Осторожно порежьте ее на 3 доли, и вы приобретете 3 изогнутых фрагмента для снегоотвала. Сварив по контурной линии 2 из них, получаем элемент с толщиной железа в 3 мм, чего в полной мере хватает для жесткости лопаты

Нижний сегмент лопаты усиливается ножом. Для этого потребуется металлическая полоска толщиной 5 мм и в длину, одинаковой с захватом отвала. В ноже делаются отверстия калибром 5-6 мм с интервалом 10-12 см для монтирования защитной полоски из резины.

Механизм узла крепления лопаты к мотокультиватору достаточно простой и может быть выполнен в домашней обстановке. К лопате, собранной из двух частей бочки, приблизительно посередине ее высоты для усиления варится труба с сечением в виде квадрата размером 40х40 миллиметров. Потом в середине трубы варится полуокружность из толстого железа, в котором заранее проделаны 3 отверстия, требуемые для стабилизации углов поворота отвальной лопаты.

Предлагаем ознакомиться Плетение корзин из лозы своими руками

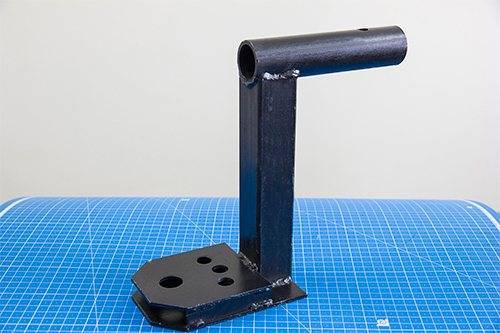

Далее из этой же трубки сваривается кронштейн внешне похожий на букву «Г», один край которого помещается в отверстие на полуокружности, а второй посредством болтов соединяется с шасси агрегата.

Отдельные умельцы предпочитают использовать новый материал, а не бывшие в употреблении элементы. Так можно собрать самодельный отвал из железного листа толщиной 3 мм. Для усиления устройства можно применить стальную полосу толщиной не меньше 5 миллиметров. Разделка металла выполняется по схемам. Полотно самого отвала содержит 4 сегмента: фронтальный, нижний и 2 боковых. Собранная конструкция требует усиления. Для этого по вертикали привариваются компоненты, вырезанные из металла толщиной 5 мм.

Затем создается поворотное устройство. Оно являет собой проушину с отверстием под ось. Проушина фиксируется сваркой к уголку, который крепится к лопате. Ось фиксируется на одном крае трубы, а другим краем закрепляется на мотоблоке. Необходимый градус поворота фиксируется цилиндрическим стержнем (шкантом). 3 миллиметра – маленькая толщина, значит, необходимо ее усилить. Вырезать из листа толщиной 3 мм полоску 850x100x3 мм.

Для осуществления работ потребуются:

  • листовой металл;
  • углошлифовальная машина с дисками;
  • электрическая дрель;
  • комплект сверл;
  • болты с самоконтрящимися гайками (со вставками из пластика);
  • сварочник с электродами;
  • ключи гаечные;
  • профильная либо круглая труба.

Если у вас имеются необходимые способности, работа не доставляет трудностей. А созданным приспособлением можно использовать не только в зимнее время, но и в летнюю пору. Облагородить площадку после завершения строительно-монтажных работ, спланировать участок под детскую песочницу и тому подобное. Какой тип конструкции выбрать – принимать решение вам.

О том, как сделать нож-отвал для мотоблока «Нева» МБ-2, смотрите в видео ниже.

Когда в наличии имеется только листовой металл, конструкция отвала будет зависеть от толщины и размера листа. Проще всего сделать лопату из цельного куска проката толщиной 3 мм, длиной около 1 м и шириной в пределах 500-700 мм. Заготовке придают слегка овальную форму, делают те же действия, что и с бочкой или баллоном.

Усиливающую раму отвала сваривают из профильной трубы

Когда в наличии только маленькие куски листового металла или его толщина около 2 мм, чтобы сделать снегоуборочную лопату для мотоблока, нужно сварить усиливающую раму. Материалом для ее изготовления используют профильную трубу. Потребуются 4 вертикальные элемента для ковша. Им придают овальную форму.

Особенности конструкции

Для начала определимся с самой конструкцией. Мотоблочная отвал лопата являет собой изогнутую рабочую поверхность, которая состоит из следующих элементов:

  • жесткой рамы;
  • ребер жесткости;
  • изогнутого стального листа толщиной 2 мм.;
  • пяток (2 шт.);
  • ножей (металлического и резинового).

Металлический нож используется при земляных работах, когда нужно разровнять грунт и т. д. В случаях, когда проводится уборка территорий от снега, мусора и т. д. используется резиновый нож (щадящий), который защитит и саму насадку от повреждения при контакте с твердым покрытием, и тротуар (плитка, асфальт, бетон).


Лопата-отвал

Стандартная лопата имеет ширину 100 см. и высоту 40 см.

Существует два типа мотоблочных отвалов, которые имеют некоторые визуальные отличия в своей конструкции:

  1. Лопата-отвал.
  2. Ковш.

Лопата-отвал для мотоблока предназначается только для очистки территорий от мусора, снега, используется для разравнивания щебня, грунта и песка. Ковш с обоих торцов закрыт наваренными пластинами, поэтому кроме уже описанных действий, может еще использоваться для погрузки того самого песка, земли, снега, мусора и т. д.

Предлагаем посмотреть фото, где видно, чем лопата отличается от ковша:


Лопата к мотоблоку


Ковш к мотоблоку

Тип установки относительно мотоблока

Благодаря относительной простоте конструкции, сравнительно небольшому весу (до 16 кг.) и большому функционалу выполняемых работ, отвалы могут крепиться как к средним, так и к тяжелым мотоблокам.

В зависимости от конструкции самого мотоблока, навес может присоединяться:

  • к передней части;
  • сзади моторизированного устройства, при учете того, что рулевая колонка последнего разворачивается на 180 градусов вокруг своей оси.

Расположение рабочего органа

Существует два типа отвалов:

  • регулируемые (поворотные);
  • нерегулируемые.

Поворотные отвалы — универсальные, так как позволяют выставить необходимый угол атаки:

  • правый наклон;
  • левый наклон;
  • прямая установка.

Нерегулируемые навесы жестко закреплены в необходимом оператору положении (прямо, право, лево) и регулировке не подлежат.

Предлагаем посмотреть видео работы мотоблока с использованием прямого и поворотного отвала:

Разновидности сцепок к мотоблокам известных брендов

Сцепка — это незаменимое устройство, идущее в комплекте с мотоблоком, которое позволяет агрегатировать различное навесное оборудование. В зависимости от марки мотоблока, его конструкции, изменяется и конфигурация самой сцепки. Кроме того, сцепки также бывают регулируемыми (угол атаки, горизонталь) и нерегулируемыми.

Существует несколько типов креплений:


Типа “Зирка”-41


“Нева”


Съемное крепление Zirka-105


Типа «ЗУБР»


Типа «Форте»


Универсальное


Сцепка для КИТ-набора, оснащенная передним подъемным механизмом

Типы подъемного механизма

Подъемники позволяют поднимать и опускать рабочий орган (отвал для мотоблока), производить погрузочно-очистительные работы. Существует несколько разновидностей подъемников:

  • ручные, или механические (рычаг);
  • гидравлические (с использованием гидронасоса).

Как регулировать скорость?

Иногда получается так, что хочется изменить быстроту движения вашего мотоблочного устройства: увеличить или, что случается довольно редко, уменьшить ее.

Для увеличения скорости передвижения мотоблочных агрегатов обычно применяют один из двух нижеприведенных методов:

  • замена колес на большие по диаметру;
  • замена пары шестеренок редуктора.

Обычный диаметр колес практически всех мотоблоков составляет 570 мм. Чаще всего при замене подбирают шины с диаметром, который больше данного примерно в 1,25 раза, – 704 мм. Хоть разница в размерах сравнительно невелика (всего 13,4 см), скорость движения существенно увеличивается. Конечно, если конструкция позволяет поставить более крупные шины, можете попробовать увеличить выигрыш по скорости.

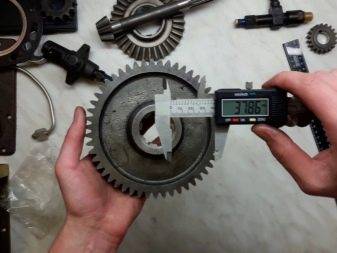

Шестереночная пара, установленная в колесном редукторе, обычно состоит из двух шестеренок с числом зубчиков 12 у маленькой и 61 у большой. Можно изменить этот показатель на 18 и 55 соответственно (только у специалистов в центрах обслуживания сельхозтехники), тогда выигрыш в скорости составит примерно 1,7 раза

Не пытайтесь самостоятельно провести операцию по замене шестеренок: здесь очень важно подобрать не только качественные детали с минимальными погрешностями, но и соответствующий шкив. Важную роль играет и фиксаторная пластина вала редуктора

Возможное решение увеличения скорости состоит и в регулировке переключателя газа: когда включается аппарат, переставьте его из первой позиции на вторую. Для понижения быстроты движения верните в исходную позицию. Конечно, для изменения скорости в меньшую сторону не нужны специальные уменьшители – достаточно не переключаться на высокие передачи.

Также возможные решения проблемы увеличения скорости мотоблока – замена мотора на более мощный и модернизация либо установка системы сцепления (в некоторых устаревших моделях она не предусмотрена).

Может помочь увеличить скорость (особенно на неровном рельефе или тяжелых почвах, где часты пробуксовки техники из-за недостаточного веса агрегата) и установка утяжелителей. Их можно изготовить и собственноручно из металлических деталей. Утяжеляющие конструкции устанавливаются на раму мотоблока и колеса. Для рамы понадобятся металлические уголки, из которых формируется самодельная съемная конструкция, то есть вы легко сможете ее снять в случае отсутствия надобности. На эту съемную дополнительную раму прикрепляют дополнительные балластные грузы. На колеса нужны диски из стали и полнотелые железные болванки с поперечным сечением в виде шестигранника. Эти детали свариваются и вставляются в ступицы. Для надежной фиксации используют шплинты, которые устанавливают в специально подготовленные отверстия.

Конечно, если под рукой нет круглых стальных элементов, вы можете заменить их практически любым подручным материалом: изделиями из железобетона или даже уплощенными круглыми флягами из пластика, внутрь которых засыпан песок.

Для ускорения мотоблока с тележкой при плохих погодных условиях – снег, слякоть, раскисшая от проливных дождей почва – можно поставить гусеницы (если конструкция позволяет). Этот метод требует установки дополнительной колесной пары и приобретения гусениц из резины довольно большой ширины. С внутренней стороны гусеничного полотна прикрепляют ограничители для надежной фиксации резины и предупреждения соскакивания ее с колесной пары.

Также для этой цели можно заменить родную коробку передач на аналогичное устройство с пониженной передачей – для облегчения преодоления препятствий.

Если вы хорошо ухаживаете за агрегатом, соблюдаете все рекомендации по эксплуатации устройства, проводите регулярные профилактические техосмотры, то мотоблок будет выдавать максимум своих возможностей в отношении скорости и производительности.

Назначение

Адаптер к мотоблоку создали для удобства обработки огорода. Если приделать к нему навеску, то можно расширить сферу применения устройства:

  • убирать сено;
  • выравнивать поверхность почвы;
  • транспортировать грузы;
  • боронить землю;
  • очищать участок от снега.

Адаптер — это устройство, которое предназначено для передвижения на мотокультиваторе. С помощью него можно управлять агрегатом, сидя в кресле, и при этом обрабатывать почву. Прицеп к мотокультиватору Нева снабжен рулевым управлением. Он позволяет упростить использование мотоблока.

Можно устанавливать разные насадки для сбора урожая, плуг, косилку и т.д.

Такой прицеп ускоряет работы в поле. С помощью данной конструкции можно увеличить скорость культиватора с 5 до 10 км/ч. Рассмотрим устройство адаптера. Адаптер к мотокультиватору состоит из:

  • рамы;
  • сиденья оператора;
  • двух колес;
  • оси;
  • сцепного механизма.

После присоединения адаптера мотокультиватор выглядит и используется как мини-трактор. Для создания адаптера на культиватор с передним рулевым управлением нужна рама. На ней устанавливают сиденье оператора. Раму фиксируют на шасси.

Сидение фиксируют к раме. Так оператору будет легче управлять культиватором. Система колес поможет передвигать агрегат по участку. Бывает 2 вида колес: металлические (используются в поле) и резиновые (применяют для движения по дороге).

Сцепка для мотоблока изготавливается из стали или чугуна посредством сварки. Она присоединяет тележку к культиватору. Лучшим считают П-образную систему крепления. С такой конструкцией устройство будет устойчивым.

  • Наибольшая скорость перемещения на мотоблоке с прицепом равна 12 км/ч.
  • Наибольшая грузоподъемность — 100 кг.
  • Диаметр колеи составляет 67 см.
  • Габариты равны 130х70х71 см.
  • Вес устройства — 22 кг.
  • Гарантийный срок работы — 5 лет.

Руль на мотоблок своими руками

Адаптер для мотоблока с рулевым управлением облегчает маневрирование, делает конструкцию более устойчивой. Сделать руль для мотоблока своими руками достаточно легко при наличии базовых навыков сварки.

Создать конструкцию можно из рулевого механизма от автомобиля, лучше использовать рулевую колонку с сошкой от грузовых машин, тракторов. Сошку можно использовать в качестве сцепки заднего адаптера с культиватором. Рулевая сошка незаменима, если конструкция прицепа не предполагает рулевых рычагов. При изготовлении адаптера с рулем для мотоблока можно сделать шаровую опору, позволяющую колесу свободно поворачиваться в горизонтальной плоскости.

Если оборудование используется для вспахивания земли или других сложных работ, то рулевое управление и механизм соединения прицепа и мотоблока лучше сделать независимыми, так как возникнет большая нагрузка на узел сцепки.

Самодельный погрузчик минитрактор своими руками. 1 Особенности самодельных погрузчиков

В качестве ориентира можно взять трактора Т 40 или МТЗ. Они чаще всего встречаются в отечественном сельском хозяйстве, а также оснащены задней и передней навеской с механизмом отбора мощности и гидравлической системой, обеспечивающей движение навесного оборудования .

Основными плюсами такого самодельного устройства является низкая стоимость при наличии необходимых материалов и инструмента. Кроме того, исходя из технических характеристик техники, можно сделать самодельный мини погрузчик на заднюю навеску с максимально подходящим объемом и длиной стрелы.

Что касается негативных аспектов, то тут их два:

Самодельный погрузчик для трактора

  1. Нехватка материала может привести к его покупке, что по стоимости может выйти значительно дороже покупного варианта. В таком случае рентабельнее будет взять подержанный инструмент.
  2. Если нет нужного оборудования и опыт работы с металлическими конструкциями, техникой отсутствует, это может сказаться на качестве изготавливаемого устройства. Слабая стыковка металлических элементов приводит к недостатку прочности погрузчика. Неправильный расчет баланса и длины устройства может привести к опрокидыванию техники.

Если же все необходимое есть и решение сделать устройство своими руками уже принято следует определится с типом необходимого погрузчика. Наиболее распространенными вариантами являются:

  • погрузчик на заднюю навеску;
  • фронтальный погрузчик;
  • минипогрузчик .

1.1 Погрузчик-самоделка на заднюю навеску трактора

Используется такой погрузчик на Т 25 и Т 40. Это более простой вариант, чем фронтальный погрузчик в плане расчета габаритов и установки на трактор.

Самодельный погрузчик на трактор

Первым этапом при изготовлении погрузчика для задней части трактора будет поиск или самостоятельное изготовление правильного чертежа. В нем должны четко выдерживаться пропорции и размеры основных металлических деталей.

Дальше следует заготовить необходимые материалы.

Для самой простой модели погрузчика понадобится:

  1. Прежде всего, нужны металлические листы и профиль, которые будут использоваться в качестве основы коша. Толщина металла подбирается исходя из размеров ковша.
  2. Исходя из чертежа и расчетов нагрузки на погрузчик, подбираются шарнирные соединения цилиндрической формы.
  3. Также следует подготовить три цилиндра от системы гидравлики старой техники. Два цилиндра будут отвечать за наклон ковша. Один, побольше, будет поднимать стрелу.

Что касается инструмента, то понадобится:

  • болгарка или резак на газу, который обеспечит максимально точную резку металлических профилей;
  • мощный сварочный аппарат;
  • молот, болты, шайбы, плоскогубцы и другой мелкий инструмент.

Самодельный погрузчик из мотоблока

Погрузчик из мотоблока – нужная в хозяйстве вещь. Покупать готовый погрузчик – очень дорого, это необходимо только при наличии постоянных работ с перевозкой грузов, расчисткой местности и т.д. В основном погрузчики в домашнем хозяйстве используются для уборки снега и перевозки различных грузов, поэтому дешевле и рациональнее будет сделать погрузчик своими руками.

Умельцы постоянно придумывают новые версии этого оборудования, так что существует множество модификаций, среди которых найдется подходящий вариант для каждого. Погрузчик можно собрать из специальных деталей, а можно использовать то, что у многих лежит в гаражах. Подойдут детали от старых авто и мотоциклов.

Мотоблок необходимо снабдить мощным двигателем. Чем тяжелее грузы, тем мощнее должна быть техника. Даже мотоблоки с моторами мощностью 15 л.с. поднимают не больше 250 кг. Обязательно наличие противовеса.

За основу можно взять чертежи мини-трактора переломки. Рама изготавливается из швеллера, узел перелома – кулак от ВАЗ, рулевая колонка и укороченные мосты от любого автомобиля, гидрораспределитель P40, ковш может быть сделан самостоятельно, а можно использовать готовый.

Техника безопасности при создании мотоблока

Важно все работы выполнять с учетом несложной техники по безопасности

Что касается используемых инструментов, то к каждому приложена соответствующая инструкция о том, как его следует использовать.
Крайне важно приступать к работе предварительно надев защитные очки, а также перчатки.
Не лишним будет и наличие специальной одежды. Во-первых, ее не так жалко испортить, а, во-вторых, это дополнительная возможность остаться в безопасности, совершая какие-либо ошибки при использовании инструментов.
Помещения, где планируется осуществлять подобные работы, должны быть с хорошим освещением, а также должно быть поступление свежего воздуха на постоянной основе.

Усовершенствование ходовой части

Первое, над чем задумываются пользователи мотоблока — это над тем, как сделать к нему тележку с сиденьем. Пользование техникой в штатном режиме с использованием рычагов предполагает приложение больших физических усилий. Однако применение прицепа снижает устойчивость транспортного средства. Устранить эту проблему можно путем расширения колесной базы. Делается это с помощью удлинителей, которые крепятся к полуоси штифтами или болтами. Решив задачу с устойчивостью, оператор сталкивается с другим вопросом: агрегат плохо управляется. Дифференциал для мотоблока помогает придать ему хорошую маневренность. Делается это приспособление по аналогии с узлами легковых автомобилей. Самодельные разблокираторы для мотоблока изготавливаются с помощью обычных бытовых инструментов — болгарки, сварки и точильного станка.

Небольшой вес мотоблока является причиной плохого сцепления колес с грунтом. Пробуксовка является частым явлением при поднятии целины, работе на сыром грунте или движении по снегу. Чтобы избежать проскальзывания, к мотоблокам прикрепляются утяжелители.

Эти устройства подразделяются на такие категории:

  1. Колесные. Представляют собой диски, которые крепятся на колеса или ступицы. Диски делают монолитными из металла, бетона или полыми, заполняемыми песком. Вес колесных утяжелителей может составлять 30-70 кг.
  2. Внешние. Изготавливаются из любого тяжелого материала (сталь, свинец, бетон). Прикрепляются к корпусу с помощью крюков или болтов. Некоторые умельцы приваривают к корпусу каркас из уголка. В него укладывают мешки с песком, кирпичи, лом металла и другие тяжелые предметы.

Улучшить проходимость мотоблока можно путем установки грунтозацепов. Самый простой способ изготовления грунтозацепов заключается в том, что нужно сделать обод из полосы металла и наварить на него лопасти. Диаметр обода должен быть больше колесных дисков и меньше, чем у покрышек. Насаживание обода проводится при спущенных шинах. После того как грунтозацеп будет установлен, проводится накачивание колеса.

Усовершенствовать трансмиссию можно, установив на двигатель самодельный вариатор. Система ремней и дисков позволит плавно менять скорость движения агрегата, без рывков и вибрации.

Болотоходы и пневмоходы как доработанная версия вездеходов

Процесс сборки болотоходов аналогичен конструированию квадроцикла или караката из культиватора, из-за чего детально на нем мы не остановимся.

Пневмоход – вид транспорта, возникший в середине прошлого века. Сегодня конструкция пневмоходов существенно доработана. В некоторых вариантах пневмоходов увеличено число колес до 6 вместо стандартных 4. Условно пневмоход можно назвать мотоблоком на пневмоколесах.

Исходя из самого названия, главным отличием пневмохода от других самоделок из мотокультиватора является колесная база. Колеса низкого давления, применяемые в данном агрегате, за счет минимального усилия на грунт позволяют избежать прогрузания, пробуксовки и прочих неприятных моментов.

Самодельные минитрактора

Идеально подходят для обработки небольших площадей. Собрать их может практически каждый, кто разбирается в технике даже на минимальном уровне.

Как сделать минитрактор из мотоблока Нева

Сначала приобретаем сам мотоблок, на который уже заранее смонтирована зацепка, заводская или в виде самоделки. Тогда можно будет присоединить прицепы с кузовом, на которых легко транспортируется груз, вне зависимости от размеров. Есть и другие дополнительные детали, придающие комфорта при использовании:

  1. Педали тормоза и газа.
  2. Сиденье.
  3. Автомобильный руль.

Объем мотоблоков «Нева» обычно находится в пределах 6-8 литров. Потому мини-трактор с такой основой требует минимального количества доработок.

Если есть электросварка и болгарка вместе с дополнительными инструментами, самосвал можно создать собственными силами. Главное – придать специальную конструкцию креплению рамы, и сделать так, чтобы минитрактор из мотоблока мог наклонять прицеп, поворачивать его. Органы управления у данных устройств дублируют друг друга, потому мотоблок можно использовать отдельно, просто разобрав маленький трактор.

Самодельный минитрактор из мотоблока «Зубр»

Из необходимых деталей:

  • Рама.
  • Цилиндр с тормозом.
  • Подножные механизмы, педали.
  • Колонка руля, в комплекте с тягами.
  • Балка впереди, соединяется со ступицами и дисками для тормоза.
  • Крылья в задней части.
  • Задняя навеска с ручным подъемником.

Последний шаг – совместная сборка, при использовании молотка и дрели, гаечных ключей с аппаратом для сварки. Дополнительно впереди устанавливаются колеса. Двигатель крепится к раме во фронтовой части, поэтому во время работы минитрактор сохраняет баланс. На одной оси со шкивом на заднем мосту техники располагается вал отбора мощности. Ременная передача помогает передавать усилие от одной части к другой. Натяжение ремней и регулировка облегчатся, если крепление мотора будет плавающим.

Минитрактор на базе мотоблока МТЗ

Данный мотоблок имеет одно отличие от других стандартных моделей – оснащение двухцилиндровым дизельным двигателем. Это приводит к тому, что центр с тяжестью оказывается впереди, когда устройство активно работает. Из-за чего рабочий процесс заметно усложняется. Но можно устранить проблему, действуя следующим образом:

  1. Используем режим работы с косилками.
  2. Площадка впереди демонтируется в полном объеме.
  3. Ее заменяет колесо из передней части мотоцикла, для чего используем болты. В это же время ставится руль управления.
  4. В верхней части рамы располагается ниша, куда устанавливается рулевая тяга. Сюда надо закрепить и тягу регулировочную, тогда конструкция получит прибавку к прочности и твердости.
  5. Электросваркой соединяем площадку и крепление для места водителя.
  6. У двигателя должна находиться дополнительная площадка, куда ставится гидрораспределитель с аккумулятором.
  7. Заднюю часть соединяем с дополнительной рамой из металла, для системы гидравлики.
  8. Переднее мотоциклетное место идеально для расположения ручного тормоза.

Получим компактный мини-трактор с тремя колесами.

Минитрактор из мотоблока Агро

Как и всегда, заранее готовим несколько основных деталей – это рулевое управление и тормозная система, дополнительные колеса, гидравлическая система. Гидравлика нужна, чтобы система нормально работала в комплексе с навесным оборудованием. Дополнительные колеса легко взять у обычного автомобиля.

В случае с мотоблоком Агро понадобятся дополнительные действия по усилению ведущей полуоси вместе с колесными редукторами. Допустим вариант, когда двигатель у устройства располагается позади. Тогда нагрузка будет распределяться максимально равномерно.

Минитрактор с мотоблока Кентавр своими руками

Мотоблоки Кентавр относятся к разновидностям профессионального оборудования, предназначенного для выполнения сельскохозяйственных работ. Потому в итоге мини-трактор будет обладать высокой производительностью.

Ключевым узлом становится двигатель, с мощностью до 9 лошадиных сил. Надо использовать металлический профиль, чтобы изготовить раму для этой конструкции. Устанавливаем сиденье вместе с колесной парой. Допустимо дополнительное оснащение в виде прицепа, который помогает перевозить малогабаритные грузы. Другими полезными дополнениями можно назвать однолемеховые плуги и отвалы.

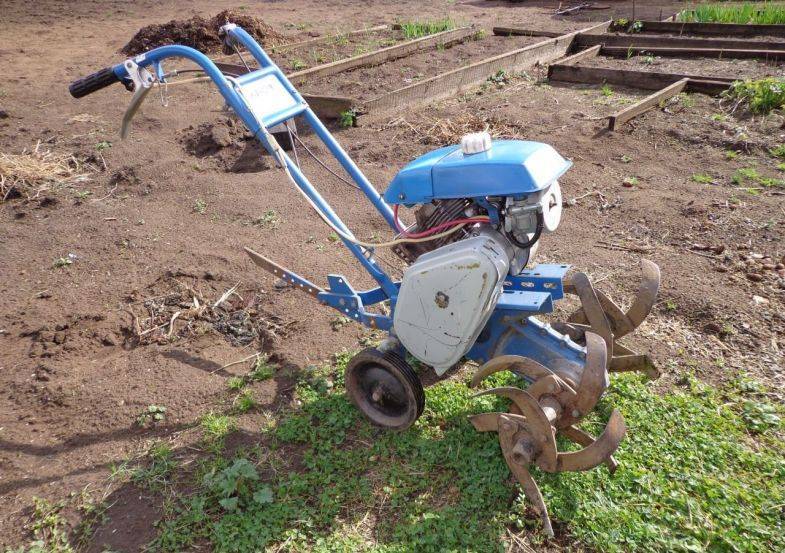

Процесс изготовления

Как же сделать мотоблок своими руками? Не так уж и сложно. Во-первых, определите то, для каких нужд вы будете его использовать. От этого будет зависеть мощность двигателя и конструкция в целом.

После этого сделайте чертежи самодельного мотоблока. Внимательно отнеситесь ко всем деталям. Прорисуйте их четко и ясно. Это значительно сократит время, которое вы потратите на изготовление и сборку, а также уменьшит число возможных ошибок в разы.

Необходимые комплектующие

Перед началом работ по сборке следует определиться с тем, какая номинальная мощность будет у мотоблока-самоделки. Самый оптимальный вариант — использовать в качестве донора запчастей мотоцикл ИЖ Планета 5 или мощную бензопилу, например, «Урал». Но можно применять любые аналогичные двигатели.

Для сборки самодельного мотоблока понадобятся:

  • чертежи;
  • сварочный аппарат;
  • набор инструментов;
  • стальные трубы;
  • колеса от автомобиля или листовой металл;
  • донор (мотоцикл или бензопила).

В процессе проведения работ потребуются дополнительные детали для соединения двигателя и рамы. Навесное оборудование можно использовать заводское или тоже сделать самостоятельно из подручных средств.

Изготовление рамы

Поскольку в каждом конкретном случае конструкция агрегата может отличаться в зависимости от применяемых деталей и двигателя, перед началом сборки нужно составить план работ и сделать необходимые чертежи конструкции, опираясь на руководство по эксплуатации заводского мотоблока.

Общие принципы и порядок действий при изготовлении несущей конструкции таковы:

  1. Металлические трубы соединяют в виде двух лонжеронов с загнутыми вверх краями.

  2. К этим краям приваривается мотоциклетный руль. С его помощью будет осуществляться управление мотоблоком.
  3. К лонжеронам привариваются поперечные стальные усилители. Они будут служить опорой для трансмиссии и двигателя.
  4. С заднего края конструкции приваривается металлическая пластина, на которой будет крепиться аккумулятор.

Помимо этого, можно использовать готовую мотоциклетную раму, слегка ее доработав. Понадобится удалить переднюю вилку и все части, которые мешают установке нового оборудования. Сзади нее следует приварить крепление для сцепки.

Создание силовой части

Независимо от того, мотоциклетный двигатель устанавливается на мотоблок, от мотороллера или бензопилы, все они должны иметь активное воздушное охлаждение. Для облегчения запуска требуется изменить систему питания, заменив клапан подачи топлива на лепестковый.

Глушитель используют мотоциклетный либо изготавливают его самостоятельно из трубы, диаметром 70 мм. Для этого от нее нужно отрезать небольшую часть длиной около 25 см, наполнить опилками и стружками. Выходное отверстие надо сузить в два раза.

Располагаться глушитель должен так, чтобы полностью обеспечивать отвод отработавших газов в сторону от человека, который будет управлять мотоблоком. Для двигателя собирают отдельную стальную конструкцию из труб диаметром 42 мм. Внешне она должна напоминать салазки со скобами, имеющими отверстия под болты, при помощи которых ее крепят к основной раме.

Навесное оборудование

Мотоблок — многофункциональный агрегат и помимо обработки земельного надела его активно используют при уборке территорий, перевозке грузов и покосе травы. С помощью установленного на задней части рамы кронштейна к нему прикрепляются: плуг, борона, грабли, фреза, копалка, бульдозерный нож, валики, щетки и другие устройства.

Многие модели, в том числе и самодельные, оснащены только рулем управления. Человек в этом случае идет позади мотоблока в процессе выполнения работ. Однако, если это необходимо, можно изготовить адаптер, который позволит управлять агрегатом сидя.

Для адаптера понадобится:

  • стальной лист;
  • сиденье;
  • пара колес;
  • труба;
  • сцепка;
  • инструменты и сварочный аппарат.

На конце трубы прямоугольного сечения, длиной 1,7 м и шириной 6 см, высотой 4 см, нужно приварить полуметровую трубу, на которой будут находиться стойки колес. Высота этих стоек от крепления до центра оси — 35 см. Посадочное место может быть любой конструкции, но не должно превышать размеров 45×45 см.

Навесное оборудование для тяжелых мотоблоков. Плоскорез для мотоблока своими руками

Срезать корневища сорняков, рыхлить почву на небольшую глубину без оборота пласта могут такие насадки, как плоскорезы. Плоскорез для мотоблока достаточно прост в изготовлении. Для него понадобятся:

  • лист толщиной 5 или 6 мм;
  • лист толщиной 2 мм;
  • профильная труба 40х40 со стенкой 3 мм.

Порядок изготовления этого самодельного навесного оборудования:

  1. Из толстого листа по шаблону вырезают стойку. На стойке сверлят крепежные отверстия.
  2. Из тонкого листа вырезается лапа плоскореза. По шаблону на наковальне производится сгибание лапы согласно чертежу. Элемент плоскореза собирается с помощью заклепок или сваривается в единый узел.
  3. Из профильной трубы вырезаются заготовки рамы для фиксации рабочего органа. Прорабатывается схема подъема и опускания рамы. Далее сваривается сцепка, на которой в дальнейшем будут установлены элементы плоскорезов.
  4. Делается схема привязки навесного оборудования к мотоблоку. Полученные данные переносятся на раму. Изготавливаются пластины для фиксации сцепки. Проверяется работоспособность на подъем и опускание. Все изделия окрашиваются с помощью грунт-эмали 2 в 1 для защиты от коррозии.

Навесное оборудование испытывается в полевых условиях. При необходимости вносятся коррективы для улучшения показателей.

Принцип работы устройства

Снегоуборочник врезается в толщу снега и прочищает дорогу без особых усилий. За одну минуту он может обработать 12 м3. Скорость выброса массы 70 км/ч. При такой скорости снег, выброшенный из утилизирующей трубы, ложится очень далеко от расчищенной дороги.

Принцип работы

Приступая к работе, начинающему изобретателю нужно решить несколько организационных вопросов:

  • Какой тип двигателя делать: электрический или бензиновый.
  • Определиться с типом снегоочистителя.

С двигателем определиться несложно. Главное, чётко понимать в каких целях будет применяться мотоблок-снегоуборочник. Если масштаб его работы ограничивается двориком, очисткой дорожек от дома к гаражу, то вполне подойдёт электрический двигатель.

Но если снегоуборочник планируется использовать во всех уголках населённого пункта, то выбирать нужно бензиновый двигатель.

Чтобы выбрать снегоочиститель, нужно знать какие его виды существуют и для чего применяются:

Снегоуборщик-бульдозер

  • Снегоход-бульдозер. Работает при помощи переднего отвала. Удобен в уборке залежавшегося и слепившегося снега.
  • Снегоход-вентилятор. Откидывает снежную массу лопастями (при помощи их работы снег поднимается и попадает в наклонную трубу, из которой вылетает и раскидывается далеко от очищаемой площади).
  • Шнековый снегоход.Снег подхватывается шнеком и попадает в отверстие трубы, откуда выбрасывается.
  • Снегоход-пылесос или воздушно-вентиляторный. Работает по принципу всасывания слипшегося снега и быстрого выброса его из уборочной машины с противоположной стороны.

Лучше всего использовать шнековую насадку. Роторный механизм хорошо справляется и с лёгким снежком, и с хорошо утрамбованной поверхностью.

Это интересно: Современный и универсальный мотоблок Нева МБ-23 — изучаем основательно

Грузовые самодельные нарты для снегохода

Особенностью грузовых саней является устойчивость к большим нагрузкам. Достигается она путем использования прочных материалов, например, металла. Лыжи делают широкими. За счет этого полозья не проваливаются в снег. Улучшается маневренность и устойчивость при движении снегохода на большой скорости. Между полозьями и рамой платформы иногда предусматривают амортизаторы. Они сглаживают удары на кочках. Сани меньше подбрасывает, за счет чего снижается вероятность повреждения или потери груза.

Амортизаторы сглаживают удары при езде на снегоходе по неровной местности, за счет чего улучшается сохранность груза

Представленные на фото нарты для снегохода, своими руками собраны из металла. Платформа обшита фанерой. Из трубок сварены борта. Грузовым саням они не помешают. За борта ремнями удобно крепить перевозимый груз.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
