Диаметр напильника для заточки цепи

Способы, методы и устройства для заточки

Применяя пилу нерегулярно, вопрос заточки целесообразно решать с помощью сервисных служб. Специализированные салоны по продаже инструмента везде оказывают такие услуги. Цена вопроса, обычно, невелика, но иногда возникают жалобы на результаты выполненных работ. Желая получить качественную заточку цепи, стоит взять этот вопрос в свои руки. Остановимся поподробнее на том, как это сделать.

Существует несколько разновидностей методов заточки цепи:

• ручной с помощью планки и напильника;
• ручной посредством болгарки;
• ручной заточным станком;
• автоматический заточным устройством для цепей бензопил.

Для того чтобы определиться с методом затачивания, нужно оценить интенсивность использования пилы. Если работа инструментом носит эпизодический характер, то достаточно иметь в хозяйстве наиболее простые устройства для заточки. Наименее затратный способ — ручной, проведённый посредством специального круглого напильника и планки.

Чуть дороже операция заточки может обойтись с применением болгарки. Но учитывая то, что в арсенале мастеров этот инструмент, как правило, всегда присутствует, цена будет ненамного больше.

В случае довольно широкого применения в работе бензиновых и электропил целесообразно приобрести точило промышленного изготовления. Тут возможны два варианта:

• с ручным перемещением цепи;
• с автоматической подачей.

Остановимся поподробнее на каждом из них.

Использование напильника и планки

В торговых салонах по продаже инструмента можно приобрести наиболее простой и недорогой прибор для заточек цепи бензопил. Он состоит всего из двух комплектующих — планки и напильника. Планка предназначена для обеспечения правильного угла заточки. Она закрепляется непосредственно на цепи и служит направляющей для круглого напильника. Процесс затачивания, конечно, несколько утомителен и требует определённых навыков. Но по своей затратности — это самый дешёвый вариант. А если есть некоторый опыт, то можно получить довольно качественный результат.

Ручная заточка болгаркой

Чтобы безопасно использовать болгарку для заточки пилы, нужно изготовить приспособление для бензопилы своими руками. Суть его состоит в том, чтобы закрепить углошлифовальную машинку, обеспечив её неподвижность. Или же зафиксировать цепь оправкой, но этот вариант более трудозатратный, так как её периодически необходимо перемещать, обеспечивая доступ ко всем зубьям.

Некоторые умельцы умудряются заточить цепь, не снимая с шины пилы. Но для этого нужна особая сноровка и умение, ведь довольно тяжело выбрать рекомендуемые углы болгаркой, находящейся на весу.

Закрепить углошлифовальную машинку можно или в тисках за её ручку, или же с помощью самодельно изготовленной стремянки, удерживающей инструмент за корпус. Получится аппарат, напоминающий гаражный наждак.

Закрепив и запустив аппарат, можно переходить непосредственно к процессу заточки цепи бензопилы болгаркой

И тут важно правильно направлять зубья, выдержав необходимый угол и глубину входа точила. Опытным путём определите время воздействия наждачного круга на зуб, не допуская его перегрев и потерю твёрдости

Результат производимых работ зависит от сноровки и умения исполнителя. Затачиваемая цепь имеет только одну опору — руки мастера. А это значит, что исключительно он задаёт параметры заточки, и от его умения зависит успешность процесса. Самым большим минусом этого метода является повышенная травмоопасность.

Применение приспособления для бензопил

Наиболее распространённым прибором для затачивания признано устройство промышленного производства с электродвигателем, на валу которого установлен наждачный круг. Двигатель шарнирно закреплён на станине и имеет способность подводиться к зубьям цепи, которая, в свою очередь, закреплена в специальных кронштейнах, позволяющим перемещать её, подводя под шлифовальный круг.

Такая конструкция очень проста, точна, безопасна и производительна. Процесс идёт довольно быстро, так как нет необходимости следить за соблюдением углов заточки. А глубина и время врезания успешно контролируются оператором.

Автоматические заточные станки

Принципиальной разницы в конструкции автоматических и ручных станков почти нет. Добавлен узел автоматической протяжки, позволяющий свести участие человека в процессе к минимуму

Важно лишь правильно установить цепь и запустить станок. Немаловажной особенностью является возможность регулировки угла затачивания зуба, позволяющая точить цепи различных производителей

Способы заточки цепи бензопилы

Как говорилось выше, существует несколько различных способов это сделать. Самыми популярными являются:

• заточка напильником,
• болгаркой,
• электрическим станком
• и так называемым «ручным» станком.

Напильником

Напильник хорошо справится с заточкой цепи

Такой вид заточки является самым простым. В этот набор входит круглый и плоский напильник, особые державки, шаблон-калибр, крючок для удаления стружки и другие. И если инструменты заточки напильником могут несколько различаться, то тем не менее они имеют примерно одинаковую логику и тот же функционал.

Диаметр круглого напильника напрямую зависит от размера цепи:

Как затачивать?

Процесс заточки делится на несколько этапов:

Нужно убедиться, что у пилы включен цепной тормоз

После следует крепко зажать инструмент в тисках.
Зуб, с которого была начата заточка, следует чем-либо пометить, чтобы нечаянно не начать затачивать зубья ещё раз.
Перед заточкой обратить внимание на специальную пометку, которой производитель указал максимальный угол возможной заточки. Выполнять саму заточку следует в сторону указательных стрелок.
Помимо зубьев затачивается также ограничитель

Это может понадобиться со временем, поскольку ввиду заточек снижается высота зубьев. Как правило, ограничитель затачивается через две-три заточки зубьев. Если этого не сделать, то во время работы с инструментом могут возникнуть проблемы.

А вы пробовали самостоятельно точить цепь бензопилы?

Было дело!Не довелось

Советы от специалистов

1. При отсутствии опыта лучше не начинать с дорогих цепей.
2. Движения должны производиться только в одном направлении «от себя». Причём для каждого из зубьев должно производиться одинаковое количество движений с примерно равным прикладыванием усилий.
3. Для заточки вертикальной плоскости напильник должен быть расположен строго под прямым углом, а для заточки горизонтальной – под углом 20-30 градусов.
4. Если перед заточкой было обнаружено, что не все зубья имеют одинаковую высоту, то ориентиром становится самый низкий из них.

Плюсы:

Минусы:

Болгаркой

Один из способов заточить цепь пилы — это болгарка

Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.

Тем не менее, способ всё ещё актуален.

1. Цепь должна оставаться на шине.
2. На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
3. Перед цепью и шиной должна стоять небольшая преграда.
4. Угол при заточке такой же, как описано в первом способе.
5. После процесса обязательно подтянуть цепь.

Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.

Плюсы:

Минусы:

Электрическим станком

Электрические станки для заточки

Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

Станком с ручным приводом

На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.

Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.

Плюсы:

Минусы:

Станки с ручным приводом

Советы от профессионалов

1. Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
2. Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
3. Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.

Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.

Внешние признаки затупления зуба бензопилы

Среди наиболее популярных бензопил по праву находятся инструменты австрийской фирмы Stihl, в частности, Штиль-180 (если точно, то Stihl MS-180-14’’). Такой бензопилой можно и сучья обрезать, и со средними по диаметру ветками справиться – мощность в 1500 Вт вполне это позволяет. Несмотря на качественную сталь, которую указанная торговая марка (китайские подделки не рассматриваем!) использует для изготовления зубьев, самостоятельная заточка потребует сноровки и времени.

Следует обратить внимание на следующие внешние признаки затупления режущей цепи:

1. На рабочем угле зуба появился конический участок.
2. При переходе от рабочего угла к верхней грани визуально различается радиусное закругление.
3. В момент начальной подачи даже при сравнительно малой её интенсивности, внедрение рабочей кромки зуба в толщу древесины выполняется с большим сопротивлением.
4. На стадии установившегося реза цепь бензопилы начинает вибрировать, а уровень шума бензопилы заметно возрастает.
5. При пилении в продольном направлении поверхность реза имеет грубые вырывы и сколы древесины. Сама стружка становится значительно меньше по своим размерам.

Пробный тест проводят на сухостое, и ни в коем случае не на древесине с повышенной влажностью. Частота заточки зависит от основного направления пиления. Если оно выполняется преимущественно в осевом направлении, то заточку придётся выполнять значительно чаще.

Правила хранения

Напильники производятся из твердой, но достаточно хрупкой инструментальной стали. Хранение и перевозка нескольких экземпляров в одной коробке может отразиться на их рабочих параметрах.

В составе заводских комплектов напильникам обеспечены оптимальные условия хранения. Набор из нескольких отдельных инструментов рекомендуется держать в секционном чехле типа патронташа.

Работоспособность напильников с загрязненной или замасленной насечкой можно восстановить очисткой жесткой щеткой и промывкой в растворе средства для удаления жира с посуды, ацетоне или неэтилированном бензине.

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)	Толщина звена (мм)	Диаметр напильника (мм)	Угол заточки (градусы)	Градус наклона режущего зуба
1/4″(6.35мм)	1,1-1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,1	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3 (для продольного пиления)	4	10	0,65 мм
0.325″ (8,25 мм)	1,3	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,5	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,6	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,3-1,6 (для продольного пиления)	4,8	10	0,75 мм
3/8″ (9.3 мм)	1,3	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,5	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,6	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм
0.404″ (10,26 мм)	1,6	5,5	30	0,75 мм
0.404″ (10,26 мм)	1,6 1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

• Контролировать расстояние до ограничителя глубины
• Проверять угол заточки режущих зубьев цепи
• Очищать канавку и измерять ее глубину
• Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

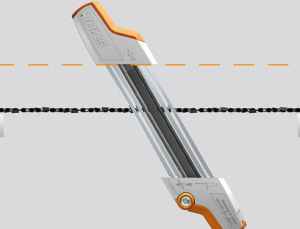

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

• Напильник(-и) круглый различного диаметра
• Напильник плоский
• Шаблоны
• Державки
• Контрольный калибр

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

Как понять, что цепь затупилась?

Есть несколько признаков, по которым можно понять, что цепь на данный момент не пригодна для работы:

1. Нужно прикладывать больше физических усилий для того же действия.
2. Растягивание цепи.
3. Ощущение вибрации при работе с инструментом.
4. Неровность опилок, которые, к тому же, становятся больше похожи на пыль.

Мнение эксперта
Кузнецов Василий Степанович

По мнению многих экспертов хорошо заточенная цепь важнее мощности двигателя.

Затупится цепь может также по нескольким причинам:

1. Неправильное обращение.
2. Соприкосновение со слишком твёрдыми предметами, например, камнями.
3. Чересчур объёмная и долговременная работа.

Критерии выбора

Как правильно подобрать цепь для бензопилы? Прежде всего имеет смысл обратить внимание на производителя. Даже недорогая бензопила бытового класса способна показать чудеса долголетия и производительности с качественными цепями мировых лидеров отрасли. Стоить такой инструмент будет в несколько раз дороже безымянных поделок, но и прослужит он столько, что за это время окупится многократно

Стоить такой инструмент будет в несколько раз дороже безымянных поделок, но и прослужит он столько, что за это время окупится многократно.

Основные параметры цепи — это длина, ширина, шаг звена. Следующий параметр — длина шины. Большинство бытовых моделей комплектуются шинами в 35-45 см. Для работы с такой длиной хватает мощности мотора в 2-2,5 л. с.

Шаг цепи следует подобрать, исходя из планируемых операций, их объема, требований к производительности инструмента, а также к точности распила. При этом нужно обязательно учитывать мощность двигателя, чтобы не перегрузить его, вызвав повышенный износ.

Нельзя упускать из внимания также и остальные параметры инструмента, такие, как тип режущего зубца, его возвышение, углы заточки и глубина реза. Острота ограничительного зуба влияет на качество и скорость распила. Более острый зуб позволяет резать быстрее, но снижает точность распила.

Механизированная заточка на машине

Заточка на машине намного удобнее и не требует высокой квалификации исполнителя. Такие машины имеют электропривод и оснащены специальными шлифовальными кругами.

Для домашней мастерской стоит покупать компактные блоки, которые не занимают много места для хранения и подходят для быстрого и высококачественного шлифования цепей цепных пил от разных производителей. Такие устройства должны работать от стационарного источника питания 220 В, иметь низкое энергопотребление (до 100 Вт) и простоту установки на цепи.

При выборе машины на следующие технологические характеристики:

• Возможность обработки зубьев различной толщины верхней кромки и различного шага цепи;
• Возможность регулировки угла заточки в пределах, указанных ранее;
• Наличие сменных шлифовальных дисков;
• Постоянное значение ширины разреза.

Конструкция машины проста и включает в себя приводной двигатель, вал с сиденьем для шлифовального круга, ручку с элементами управления, устройство для крепления машины к цепи. Регулировка силы нажатия на заостренный элемент обеспечивается пружинным зажимом. Современные модели шлифовальных станков оснащены дифференцированным зажимом, который обеспечивает самоцентрирование изделия на машине. Для удобства работы на корпусе зажима имеется измерительная шкала.

По желанию машина может также поставляться с миниатюрной лампочкой, которая обеспечивает освещение рабочей зоны, а также гидравлический усилитель, который облегчает затачивание.

Безопасность работы обеспечивается складным предохранителем.

Post Views: 10

Регулировка Холостого Хода На Бензопиле Хускварна 137

При Пилении Бензопилой Цепь Уходит В Сторону

Структура и функции цепи

Чтобы разобраться, как правильно заточить цепь, необходимо понять основные принципы ее устройства и работы. Нельзя на глазок заточить цепь, потребуется знать основные характеристики цепи и ее составляющих.

Одним из главных элементов цепи является режущий зуб, который врезается в древесину и снимает стружку. Ограничитель глубины зуба определяет толщину древесной щепы и ограничивает глубину проникновения в дерево.

Глубина пропила

Расстояние между режущим углом и ограничителем глубины должно быть одинаковым на всех режущих звеньях. В зависимости от типа цепи рекомендуемые параметры относительно ограничителя составляют 0,025 «(0,65 мм) или 0,030» (0,75 мм).

Параметры углов зуба

Угол заточки различных типов цепей может различаться и зависит от цели применения. Ниже в таблице представлены основные параметры углов режущего звена, но в любом случае стоит придерживаться рекомендаций производителя по конкретной цепи. Оптимальный результат распила достигается заточкой всех углов зуба.

Определение диаметра напильника

Шаг цепи определяет выбор правильного диаметра напильника и имеет прямую зависимость. Размеры в таблице указаны в дюймах и миллиметрах.

Шаг определяется путем деления расстояние между тремя заклепками на два.

Конструкция пильной цепи

Концепция цепи для мотопилы, предложенная Джозефом Коксом оказалось настолько удачной, что не претерпела практически никаких конструктивных изменений. По большому счету усовершенствования коснулись лишь системы смазки инструмента, а также борьбы с обратной отдачей и вибрациями.

Любая пильная цепь состоит из звеньев трех типов:

1. Режущие

Это наиболее сложная деталь цепной гарнитуры. Ее конструкция включает ограничитель глубины пропила и режущий элемент с контурным углом резки.

1. Ведущие

Такие звенья еще называют хвостовиками. Через ведущую звездочку они передают вращение от двигателя пилы на цепь, обеспечивая ее стабильное положение на шине.

1. Соединительные

Предназначены для соединения режущих и ведущих элементов.

Главными в цепной системе являются режущие звенья. Они бывают лево- и правосторонними, а их режущие грани выступают за плоскость шины, что обеспечивает свободный распил с минимальным сопротивлением резке. Цепные зубья (резцы) работают по принципу рубанка – чем дальше будет выдвинута верхняя режущая кромка, тем крупнее будет распил.

Резцы пильной цепи различаются на два основных типа:

1. Чизель (англ.chisel – долото, резец)

Обладают высокой производительностью и обеспечивают хорошую скорость пиления. Конфигурация таких резцов обеспечивает меньшую площадь контакта с древесиной при распиле, благодаря чему снижается сопротивление последней. Недостатками цепных зубьев чизельного типа являются высокая чувствительность к абразивной среде, а также сложность и трудоемкость процесса заточки.

1. Чиппер (англ. сhipper – рубить в щепу)

Серпообразный профиль чипперных резцов менее эффективен из-за увеличенной площади контакта при распиле. С другой стороны чипперы очень удобны в обслуживании, поскольку скругленный угол резца не так болезненно реагирует на погрешности при затачивании.

Как часто надо затачивать цепь на бензопиле?
