Галтовка изделий из металла

Описание процесса

Технологию галтовки понять несложно: она основана на все том же воздействии абразива на поверхностный слой металла, но в отличие от абразивных дисков сыпучий абразив способен проникнуть в любые труднодоступные места изделия, что является большим достоинством. Еще одним преимуществом можно считать тот факт, что способ галтовочной обработки не приводит к перегреву заготовки. При вращении барабана или центрифуги во время галтовочной операции абразив естественным образом трется о поверхность металлических деталей и соскабливает тонкий слой покрытия, невидимый невооруженным глазом. Так как это трение происходит постоянно, толщина металла снимается, а вместе с ним и все дефекты.

На производстве существует два основных способа обработки металла таким методом:

  • галтовка в сухой среде;
  • галтовка во влажной среде, или мокрая галтовочная обработка.

В первом случае абразив состоит из разных сыпучих компонентов. Этот способ обработки металла подходит, если нужно провести финишную отделку либо ликвидировать заусенцы. Продолжительность галтовки определяется лишь состоянием изделия и может доходить до нескольких суток. В процессе так называемой мокрой галтовочной обработки детали помещают в растворы разного состава, но по сути это смесь абразива сухой формы с содой каустической либо кальцинированной, раствор соды при этом должен быть двух- или трехпроцентным. Допустимо применять мыльный раствор.

Нужно уточнить, что частота вращения оборудования при галтовке выбирается, исходя из таких показателей:

  • величины изделий из металла, их формы;
  • объема рабочей камеры оборудования;
  • результата, которого нужно достичь во время галтовочной обработки.

Технологии и оборудование для галтовки

Процесс галтовки осуществляется на различном оборудовании, например, барабанах галтовочных и галтовочных вибромашинах различных типов.

Для осуществления процесса галтовки необходим наполнитель (среда), в котором обрабатываются заготовки и обеспечивается требуемое качество и шероховатость обработанной поверхности детали.

Наполнитель и детали приводятся в движение относительно друг друга в рабочей ёмкости машины (барабане).

Машины для галтовки подразделяются на большое число типов, например: механические и электромагнитные, в свою очередь механические подразделяются по виду движения на вращающиеся барабаны и барабаны с вибрационным приводом.

Галтовочный барабан


Галтовочный барабан Речь идет о самой примитивной и доступной машине для финишной отделки материала. Она выполнена в виде барабана многогранной формы или в форме цилиндра. По отношению к оси может находиться как стандартно горизонтально или вертикально, так и под определенным углом.

Запускается барабан с помощью электродвигателя. Отделка и очистка камня проводится в результате перемешивания материалов и абразивных чипсов в свободном пространстве во время работы установки. Такая машина считается самым доступным вариантом для частных ювелиров.

Вибрационная установка

Галтовочная вибромашина Машина представляет собой все тот же барабан определенной формы с виброприводом, закрепленным на корпусе. Вовнутрь барабана загружают галтовочную смесь и материалы для обработки. Дополнительно могут добавлять растворы компаундов для обработки мокрого типа.

Технология работы машины состоит в следующем. Электродвигатель с виброприводом барабана с абразивом и обрабатываемым материалом запускает машину. В результате колебательных движений материалы для обработки и наполнители перемещаются внутри с определенной скоростью. Итогом движения становятся микроудары по поверхности камня со съемом верхнего слоя с поверхности – шлифовка и полировка.

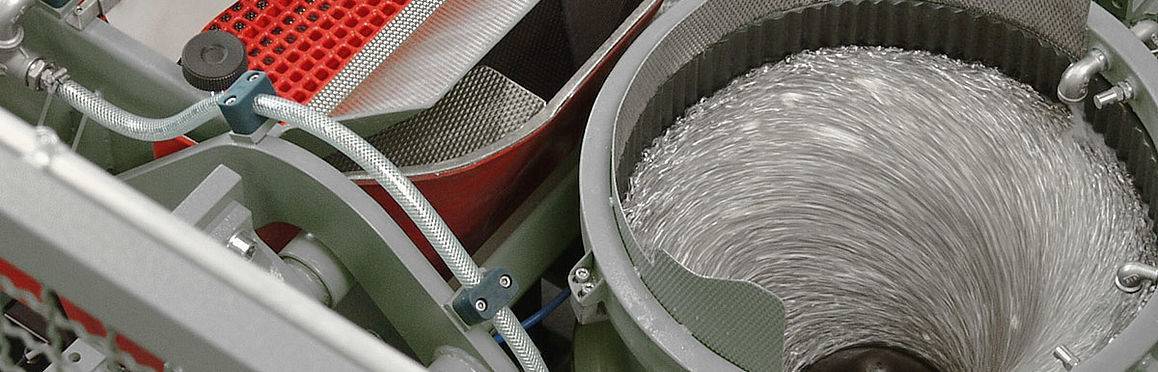

Ротационная центробежная машина


Галтовка центробежная Самый современный вариант отделочного оборудования – центробежная роторная машина. Алгоритм работы построен на использовании вертикально зафиксированного неподвижного отсека с вращающейся тарелкой и лопостями в нижней части.

Отсек полностью заполняют галтовочной смесью и запускают машину. Как только актуатор начинает вращаться, в движение приходит и галтовочная смесь вместе с обрабатываемыми изделиями.

Буксирная установка


Буксирная галтовка Оборудование этого типа используется реже предыдущих. Машина работает так: изделие фиксируют на шпинделе, после чего приводят его в движение и опускают в рабочую поверхность с подготовленным абразивным наполнителем.

При контакте наполнителя с изделием снимается тонкий слой материала с последнего за короткий промежуток времени. С целью дополнить или обновить наполнитель шпиндель запускают в новом направлении относительно чаши с телами, либо подсоединяют к ней вибропривод.

«Буксирная» установка не предназначена для одновременной обработки крупной партии материала и это ее основной недостаток.

К достоинству стоит отнести высокий уровень качества финишной отделки за короткое время.

Что такое галтовка камня и почему это так важно

Приветствуем вас на странице, посвященной галтовке натурального камня! Можно ли обрабатывать камень дома своими силами и как в этом поможет специальное оборудование? Технологический процесс очистки и шлифовки для получения полированной поверхности с закругленными краями называют галтовка камня, под которым подразумевают плиты всевозможных параметров и формы.

Обработка твердых материалов для получения обтекаемых граней проводится на специальном галтовочном оборудовании. В домашних условиях процесс наладить непросто, но возможно, если выбрать подходящий вариант оборудования и четко следовать инструкции по использованию.

Уровень сложности обработки натурального камня зависит от типа материала, его прочностных показателей. Учитывая, что степень жесткости большинства видов натуральных камней превосходит показатель прочности абразивных чипсов, манипуляция требует использования проверенного специализированного оборудования, сложного для реализации своими руками дома.

Абразивные чипсы (используют как наполнитель в оборудование по обработке) или как их еще называют притирочные тела, могут иметь разную форму:

  • призмы;
  • конуса;
  • куба;
  • цилиндра и пр.

Отлично с задачей по шлифовке натуральных камней с помощью притирочных тел разной формы справляются центробежные виброустановки. Ими легко управлять, регулируя силу трения, а вместе с ней и улучшая декоративные параметры камушков.

«Буксирная» установка для галтовки

Оборудование этого типа используется реже предыдущих и является достаточно необычным при демонстрации высокого уровня эффективности работ.

Машина работает по следующему принципу. Изделие фиксируют на шпинделе, после чего приводят его в движение и опускают в рабочую поверхность с подготовленным абразивным наполнителем.

При контакте наполнителя с изделием снимается тонкий слой материала с последнего за короткий промежуток времени.

С целью дополнить или обновить наполнитель шпиндель запускают в новом направлении относительно чаши с телами, либо подсоединяют к ней вибропривод.

«Буксирная» установка не предназначена для одновременной обработки крупной партии материала и это ее основной недостаток. К достоинству стоит отнести высокий уровень качества финишной отделки за короткое время.

Оборудование такого типа считается незаменимым в высокотехнологичных отраслях, включая медицинское протезирование и авиастроение, где предъявляются особые требования к уровню конечной обработки изделий.

Читать про галтовку камней.

Жмите на кнопку поделиться, пусть каждый, кто интересуется процессом галтовки камня, изнутри узнает в подробностях о современных технологиях!

Команда ЛюбиКамни

Виды галтовки

В зависимости от целей, разработано несколько типов галтовки. На данное время выделяются следующие типы:

Суть роторной галтовки заключается во взаимном действии отделываемого металла и абразивного материала в середине крутящегося барабана. Качество обработки материалов при помощи подобного способа довольно высокое, но скорость работы и результативность довольно невысокая.

По этому самым популярным считается вибрационный метод. Вибрация абразивного материала происходит из-за вибрационного привода, на который поставлена емкость для работы. Обработка поверхностей происходит быстрее и качественнее. Характерности метода дают возможность обрабатывать заготовки любых размеров и формы.

Также в зависимости от типа наполнителя делят галтовку на:

Сухой способ учитывает применение обыкновенного абразивного наполнителя. Мокрый метод базируется на добавлении в рабочую емкость воды, в большинстве случаев смешенную с коагулянтом. Подобный вариант более продуктивен, дает возможность более качественно очисть и наполировать поверхность. Мокрый метод важный в том случае, когда заготовку необходимо приготовить к нанесению эмали или гальванического покрытия.

Также есть классификация, исходя из типа оборудования которое применяется:

  • галтовка барабанная;
  • галтовка планетарная;
  • галтовка центробежная.

Оборудование для галтовки от «Топ»

В электронном каталоге производственного центра «Топ» можно купить следующее галтовочное оборудование.

Круговые галтовочные установки: круговые виброгалтовки Вектор полезным объёмом от 75 до 1600 л.

Лотковые галтовочные установки: лотковые виброгалтовки модели «Импульс» общей ёмкостью камеры от 15 до 300 л и модели «Сегмент» ёмкостью от 800 до 2200 л.

Центробежные галтовочные установки: центробежные галтовки Ротор общей ёмкостью камеры от 20 л до 200 л.

Кроме того, в ассортименте нашей продукции есть и расходные материалы (галтовочные тела и компаунды), а также установки для термического удаления заусенцев и прочее оборудование.

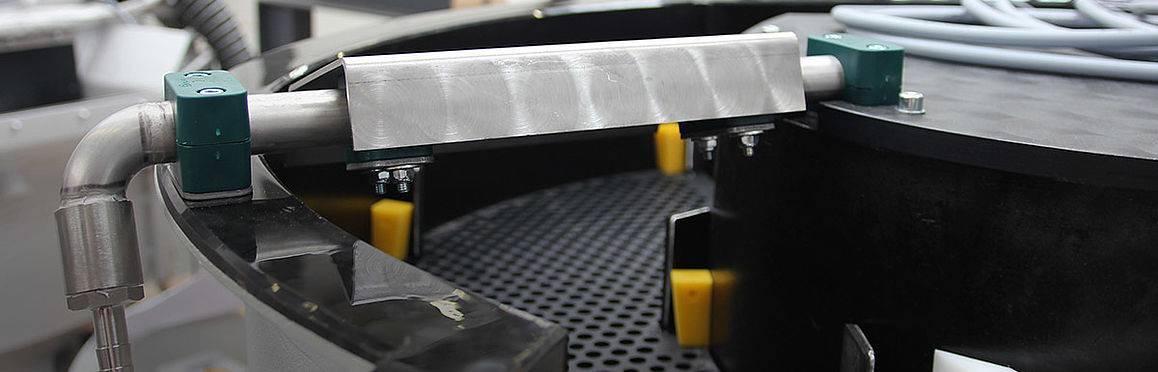

Лотковая галтовка

Лотковая галтовка — это процесс финишной обработки изделий с помощью вибрационной галтовочной машины лоткового типа. Лотковая галтовочная машина в упрощенном виде представляет собой прямоугольной формы галтовочный барабан (ванну), снизу которой крепится электромотор с виброприводом. Для работы лотковых машин больших размеров и соответственно больших мощностей недостаточно одного электромотора, в таких машинах устанавливается по два мотора с виброприводом для каждого из них.

Движение галтовочного наполнителя вместе с обрабатываемыми изделиями в барабане машины во время его работы имеет круговую траекторию относительно продольной оси барабана. В отличие от траектории движения наполнителя в барабане галтовочной машины круглого типа, в которой абразивный материал движется по круговой траектории повторяющей поверхность тора, в галтовочных машинах лоткового типа наполнитель движется по траектории повторяющей поверхность цилиндра.

Основным преимуществом галтовочных машин лоткового типа является возможность обработки крупногабаритных, корпусных и длинномерных заготовок. Такие заготовки не могут быть обработаны галтовочным способом ни в одной другой машине, а применение ручной обработки значительно дороже, а порой и невозможно из-за форм и габаритов заготовок.

Конструкция лотковой галтовочной вибромашины в виде удлиненной ванны имеет один существенный недостаток по сравнению с круглой вибромашиной. В такой машине затруднено извлечение обработанных изделий из галтовочной ванны. Как правило, в машинах лоткового типа обрабатываются крупногабаритные изделия, что позволяет загружать и вынимать их вручную из галтовочного барабана.

В некоторых случаях во время галтовки заготовок-магнетиков, можно применить электромагнитный разделитель, что значительно облегчит сепарацию изделий в лотковом барабане.


В процессе использования лотковой вибромашины, часто возникает потребность в обработке и мелких заготовок, в таком случае наилучшим решением для отделения заготовок от абразивного наполнителя будет применение внешнего вибросепаратора.

Конечно, это значительно увеличивает стоимость галтовочной машины, но позволяет использовать её в широком диапазоне обрабатываемых заготовок. Конструктивно выгрузка наполнителя и заготовок происходит через разгрузочное отверстие на боковой стенке лоткового барабана. Внешний вибросепаратор производства КРОМАШ имеет пониженную высоту приёмного лотка для удобного использования совместно с лотковыми вибромашинами.


Для встраивания лотковой галтовочной машины финишной обработки в технологическую линию производства, компания КРОМАШ может предложить ещё одну разновидность лотковых машин — т.н. лотковые машины проходного типа.

Линейная система финишной обработки — LNR (Linear Vibratory Continuous Finishing System) это вибромашина, которая сконструирована таким образом, что при работе галтовочные тела вместе с изделиями перемещаются с одного края машины к другому. Обработка заготовок происходит во врем движения заготовок по всей рабочей длине вибролотка. После прохождения наполнителя по рабочей области, обрабатываемые заготовки вместе с абразивным наполнителем попадают на сепаратор. После разделения на сепараторе галтовочные камни загружаются обратно в машину с помощью подающего мини конвейера, а обработанные изделия перемещаются на следующую технологическую операцию.

Кроме встраивания Линейных систем финишной обработки LNR в автоматизированные линии непрерывного цикла изготовления мелких деталей, существует ещё одно применение таких систем — для обработки длинномерных трубных заготовок. Подробную информацию о Линейных системах финишной обработки LNR, спрашивайте у технических специалистов нашей компании.

Компания KROMAS производит специальные галтовочные вибромашины лоткового типа, которые помогут вам справиться с обработкой изделий любой формы сложности, обеспечат идеальную очистку и поспособствуют постоянству процесса.

Галтовка изделий из металла

Галтовка металла – один из методов обработки металлических деталей и заготовок, предусматривающий очистку поверхности от коррозии, царапин, загрязнений и заусенцев. Конечный результат галтовки похож на эффект от полирования. Она выполняется на специальном оборудовании путем обработки заготовок абразивом, в качестве которого используются различные сыпучие вещества.

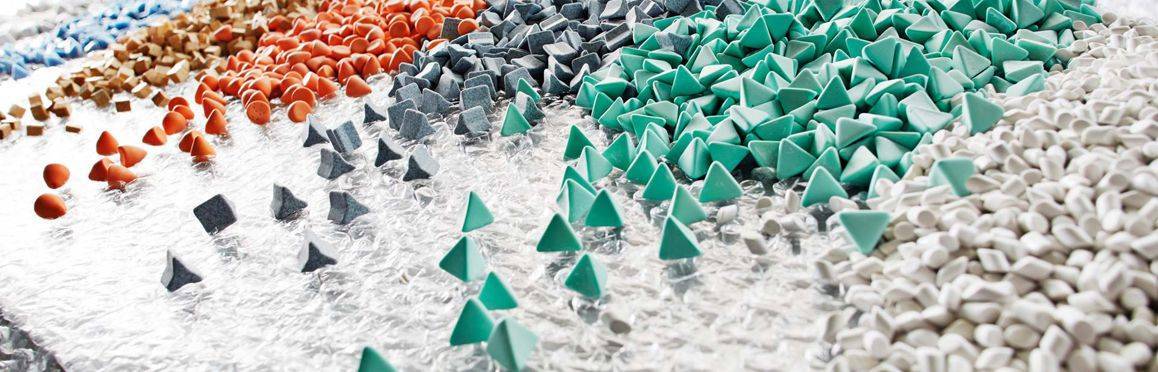

Наполнители для галтовки

От типа наполнителя напрямую зависит степень конечной обработки, будь то полировка или шлифовка материала. Наполнитель для галтовки подбирается в соответствии с определенными требованиями

В первую очередь нужно обращать внимание на следующие факторы:

В зависимости от типа используемой детали абразив для галтовки из керамики, дерева, фарфора пластика, песка, стекла или даже скорлупы ореха.

  1. Размер материала для галтовки. Размер должен быть подобран таким образом, чтобы шарики могли проникнуть в небольшие отверстия, углубления и других труднодоступных местах детали, при этом не застревая в них.
  2. Подбор формы абразивного тела. От формы тела зависит степень и качество обработки. В зависимости от целей может быть выбрана форма призмы, которая позволяет качественно избавиться от заусенцев, скругления краев и первичной шлифовки, конуса – для полировки и сглаживания ровных поверхностей, а также шарика – для обработки изделий сложной формы.
  3. Выбор абразива исходя из требуемых абразивных свойств. Степень обработки может быть разной, от первичной шлифовки для удаления больших трещин и заусенцев, до полировки, для придания гладкой блестящей поверхности. Например, керамические наполнители для галтовки отлично подходят для грубой обработки и снятия большого слоя.

На сегодняшний день рынок предлагает огромный ассортимент абразивных материалов как отечественного, так и импортного производства.

Стоит отметить, что качество наполнителя практически не разнится в зависимости от производителя. Поэтому можно не переплачивать при покупке наполнителя.

Учитывать производителя можно только при выборе пластика, так как от качества исходного сырья зависят эксплуатационные характеристики и срок эксплуатации.

Если галтовочное оборудование планируется использовать для домашних целей и обработки простых металлических деталей, не обязательно приобретать заводской наполнитель.

В зависимости от целей обработки могут использоваться подручные материалы, такие как галька, мелко битое стекло или остатки битой керамической посуды.

Для небольшого оборудования будет достаточно 10 л такого наполнителя, который можно использовать неоднократно.

Галтовка металлических деталей

Вибрационная галтовка по самой выгодной цене в Украине.

Услуги виброгалтовки в Харькове и по всей Украине

Эффективная обработка острых краев, шлифовка,полировка.

Технологии мультифинишной обработки поверхности

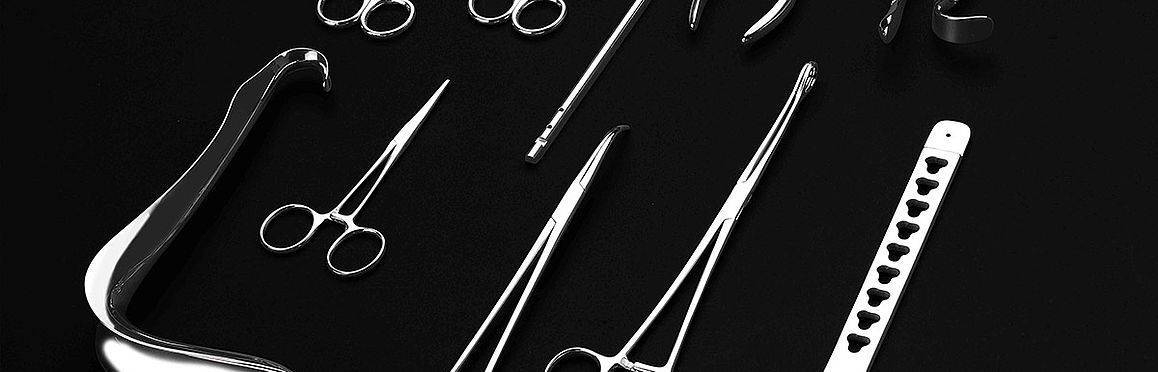

Качественная обработка изделий из нержавеющей стали.

Мастерская виброаброзивной обработки металлов

Отчистка металла Полировка Шлифовка Сатинирование Удаление заусенцев Радиус острых краев Удаление окалины

Добро пожаловать в мастерскую виброабразивной обработки металлов.

Если Вам необходимо значительно повысить качество изделий после лазерной или гидроабразивной резки, штамповки, литья, токарно-фрезерного производства — Вы пришли по адресу! Эффективная обработка деталей после процессов раскроя, притупление кромки реза, радиус острых краев, снятие заусениц и грубой окалины, равномерная шлифовка.

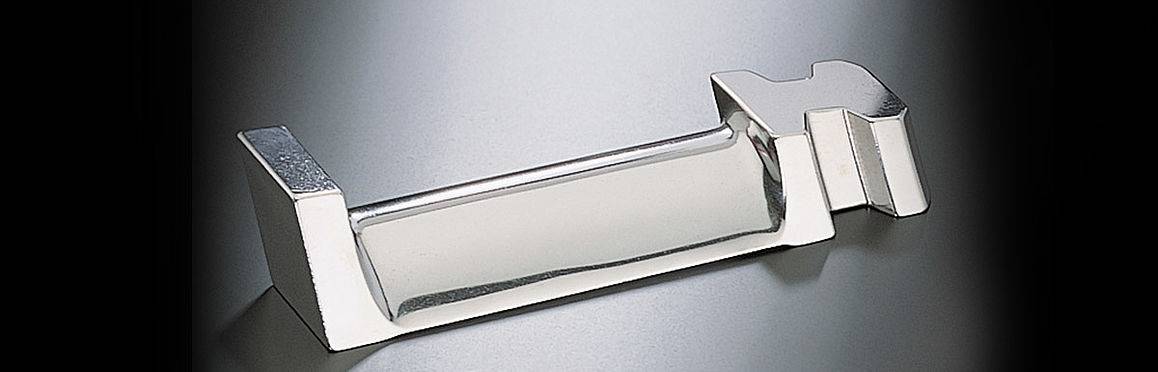

Шлифовка

Шлифовка

Эффективная обработка деталей после раскроя, литья, штампа. Радиус острых граней, снятие заусениц и грубой окалины.

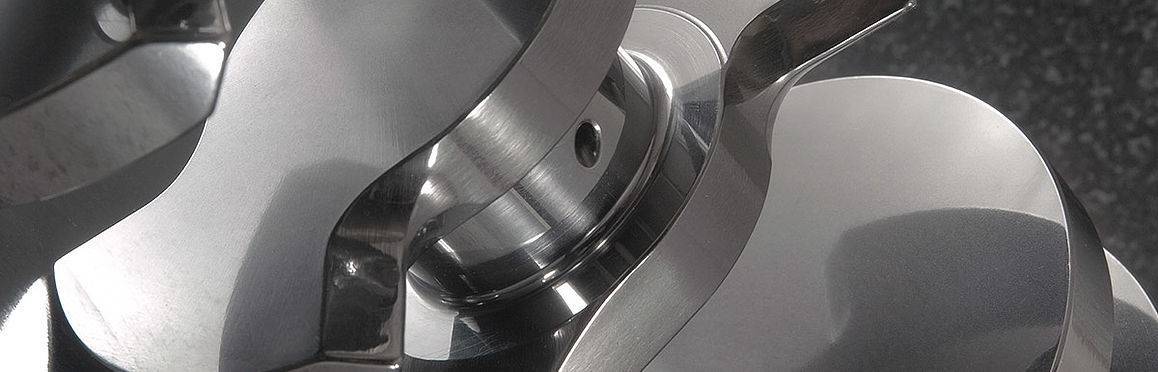

Полировка нержавеющей стали и сплавов на основе алюминия. Технологии мультифинишной обработки.

Очистка и подготовка

Очистка и подготовка

Подготовка деталей к процессам гальваники, электро-плазменной полировки и лакокрасочным работам.

Технологии мультифиниширования и виброабразивная обработка деталей после 3D печати.

Мы можем придать блеск, обтекаемость и гладкость деталям сложной формы после начальных грубых процессов производства. Качественно готовим детали к процессам гальваники или порошковой покраски — округляем острые грани, чистим,обезжириваем и защищаем от коррозии черный металл.

В наших барабанах работают абразивные тела, пасты и компаунды от мировых лидеров отрасли Rosler и Otec, что позволяет эффективно обрабатывать изделия из нержавеющих сталей AISI , сплавах на основе алюминия, силумин, дюраль, латунь, медь, титан и, конечно же, черную сталь.

В орбиту наших заказчиков входят цеха гальваники, лако-красочные мастерские, компании занимающиеся лазерным раскроем, гидроабразивной резкой, штамповкой, литьем, токарно-фрезерным производством, а также люди и предприятия, специализирующиеся на серийной металлообработке и 3D печати. Для постоянных клиентов действуют особые условия сотрудничества.

Звоните по телефону 8(068)069-74-73 (+Viber) или пишите на info@galtovka.in.ua

Мы придадим вашим изделиям товарный вид!

Вибрационная машина или галтовочный барабан?

Вибрационные машины и галтовочные барабаны — это технологии массовой обработки, которые за короткое время обеспечивают изысканную обработку огромных объемов деталей. Оба метода способны подготовить металлические детали к нанесению покрытия, и оба широко используются для полировки, удаления заусенцев, удаления накипи, блеска и радиации. Однако существует несколько различий между этими двумя вариантами выбора оборудования с точки зрения рабочих процессов, использования, среды и так далее.

Что такое вибрационная отделка?

Вибрационная обработка включает в себя размещение деталей, сред и соединений в вибрирующую ванну или чашу. Этот механизм затем применяет силу к деталям, действие, которое приводит к тому, что носители и детали трутся и шлифуют друг друга, в результате чего детали должны быть зачищены или отполированы.

Этот тип отделки также широко используется для массовых отделочных работ, таких как очистка, удаление накипи, полировка и подготовка поверхности. Результаты этого типа удаления заусенцев не могут быть достигнуты с помощью ручного труда, поэтому производители больших объемов выбирают такие конфигурации вибрационного оборудования, как дозирующие ванны, круглые чаши или сквозные машины.

Что такое отделка в галтовочном барабане?

Обработка в галтовочном барабане включает в себя размещение деталей, абразивных сред и компаундов в барабане с водой. Вращение барабана приводит к переворачиванию массы носителя и деталей. Это вызывает трение, которое приводит к истиранию деталей в массе и быстрому и эффективному удалению заусенцев с поверхностей деталей.

Как правило, барабаны для удаления заусенцев выпускаются в форме машин периодического действия. Тем не менее, можно также найти поточное оборудование для обработки партии и обработки за один проход.

Что такое галтовка?

Галтовкой называют камни природной, слегка скругленной формы, отполированные со всех сторон. Чаще всего такие вставки идут в бусы, браслеты и колье.

Это – один из немногих способов обработки камня, который выполняется автоматически: украшения из обработанных таким образом самоцветов наиболее доступны.

В металлический барабан засыпают сходные по размеру, форме и твердости необработанные камни вместе с абразивным порошком. Вся конструкция вращается и грохочет (иногда несколько дней), после чего из нее достается симпатичная полированная галька. Остается просверлить отверстия под нить – и можно собирать украшение.

Но особенно ценится и наиболее красива галтовка ручной работы. Дело в том, что вращающиеся в барабане камушки равномерно стачиваются со всех сторон, а природный материал, как правило, имеет довольно глубокие каверны и трещины. В результате к моменту, когда со шлифуются все дефекты, от них остается довольно мало. Работая с каждым камнем индивидуально, мастер может «вытянуть» из природной гальки того же размера гораздо больший объем, а, кроме того, оставить только ту ее часть, которая имеет наиболее выразительный рисунок.

Этапы проведения галтовки

Пиленый и колотый материал, добытый в карьере, сортируется и отправляется в барабан с резиновой футеровкой, который выглядит как цилиндр или многогранник с зазубренными краями. В строительной сфере используются электромагнитные и механические установки, они подразделяются на модели с вращающимся барабаном или вибрационным приводом.

Рабочие добавляют в емкость металлические шарики, гальку, шлак, другие элементы, выступающие в роли абразива, и воду для устранения пыли и очистки (некоторые машины предназначены для сухой галтовки). Барабан закрывается, двигатель начинает колебательные движения. Скорость и длительность цикла обработки определяется поставленными задачами. На выходе получаются галтованные натуральные камни одинакового размера, без острых краев и с отполированной поверхностью. За один цикл стандартная установка может обработать около 200 кг.

Технология и применение

Технология галтовки довольно проста. Абразивный материал, который называют чипсы, загружается в емкость оборудования вместе с обрабатываемо заготовкой. В некоторых случаях для улучшения качества обработки добавляется вода и компаунд. Компаунд – это химический состав, состоящий из ингибиторов, коагулянтов и стеарина. Эти химические вещества способствуют созданию яркой, чистой поверхности без затемнений. Также создается пена, защищающая нежные материалы, такие как пластик, фарфор и керамика.

Компаунд используется повсеместно, так как помогает сохранять детали чистыми, что особенно важно для сохранения высокого качества производимого продукта. Подбирается он индивидуально, в зависимости от типа материала и конечных целей обработки

Производится он в порошковом и жидком виде. Жидкий компаунд более предпочтительный, так более универсален и прост в использовании. Порошкообразный используется в исключительных случаях, когда необходимы особые характеристики.

Использование различного оборудования и химических составов позволяет обрабатывать широкий спектр материалов. Наиболее распространенным оборудованием является круговой вибратор. В нем обрабатывается любые марки нержавеющей стали, металлические детали из цветных сплавов, пластик, деревянные изделия и минералы.

Такая технология обработки материалов широко используется на различных производствах. С ее помощью обрабатываются детали автомобилей и другой техники, часов, строительный инструмент, метизы, болты и другие крепежи, столовые приборы, детали сантехнического оборудования и множества других предметов быта.

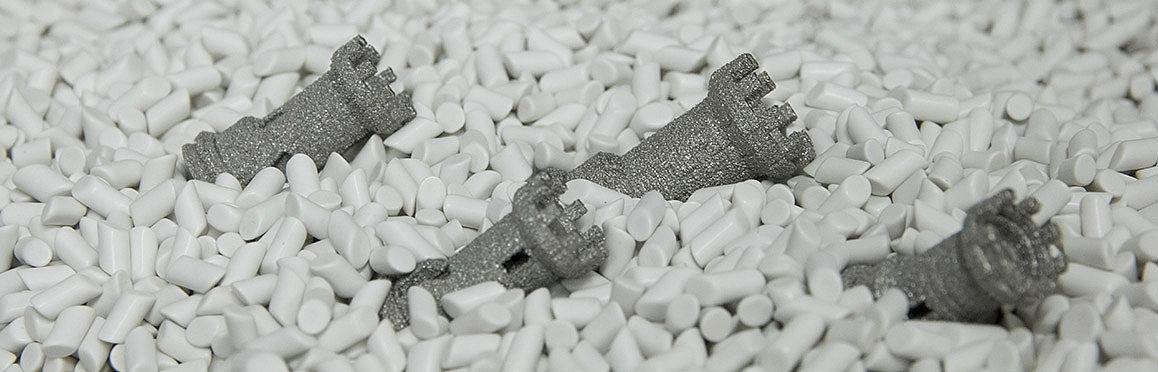

Абразивный материал называют галтовочными телами. Он используется различной формы, структуры и из различного материала. Форма галтовочных тел напрямую зависит от геометрических параметров обрабатываемой детали. Абразив должен обрабатывать все контуры заготовки и достигать даже малейших впадин и отверстий.

Если требуется жесткая шлифовка, частицы абразива имеют жесткие грани. От размеров и веса чипсов зависит грубость и производительность шлифования. Для полировки разработаны мягкие частицы круглой формы

Важно чтобы размер обрабатываемых деталей значительно отличался от размеров абразива, чтобы их можно было легко отсепарировать. Железные детали можно отделить с помощью магнитов

В процессе могут смешиваться галтовочные тела различной формы и размеров, также существуют специальный дополнитель. Чаще всего он применяется при обработке плоских листов материала, которые могут слипнуться. Дополнитель представляет маленькие шарики.

Технология галтовки состоит из следующих процессов:

  1. Первичная обработка.

Выполняется в вибрационном или барабанном оборудовании, и заключается в первичной шлифовке, удалении окислений и ржавчины, больших царапин и заусенцев.

  1. Вторичная обработка.

Чаще всего выполняется в роторном или центробежно-барабанном оборудовании. Именно на этом этапе стоит добавлять компаунд. Обработка предусматривает скругление кромок, мелких царапин и заусенцев, окислительных пленок, проводиться шлифовка и полировка.

Барабанная галтовка, купить галтовочный барабан

Барабанная галтовка предназначена для очистки поверхности металла от коррозии, скругления кромок, снятия заусенцев, очистки штампованных и литых деталей.Детали извлекаются вручную в емкость на поддоне.ДОП. ОБОРУДОВАНИЕ

  • Наклонная ось;
  • Поддон из нержавеющей стали для выгрузки;
  • Исполнение из нержавеющей стали;
  • Внутреннее полиуретановое покрытие (Система мокрой галтовки);
*Блок управления с таймером входит в стоимость..
Выбрать и заказать

МОДЕЛЬ Условный диаметр барабана, мм Рабочий объем, л Мощность, кВт Напряже­ние, В Стоимость, руб. Внутреннее полиурета­но­вое покрытие

МАГ-210020,15220/380200009000
МАГ-615060,152500010000
МАГ-15200150.258500012000
МАГ-20225200,59000015000
МАГ-27250270,759500017000
МАГ-47300471,110000018000
МАГ-60325601,111000019000
МАГ-74350741,115000019500
МАГ-91375911,516500021000
МАГ-1114001111,538017500023500
МАГ-2175002171,519000025000
МАГ-2806002804,025000027000
МАГ-4467004467,530000037000
МАГ-66580066511450 000
МАГ-94790094711выбрать
МАГ-13001000130015выбрать

Заказать подбор технологии и галтовочных тел

Галтовочный станок

Центр инженерных производит барабанные галтовочные станки различных типоразмеров.

ОБЩИЕ ДАННЫЕ

Галтовка предназначена для зачистки металла от окалины, коррозии, а также позволяет закруглять острые кромки и снимать заусенцы. В качестве оборудования применяются галтовочные барабаны шестигранной и цилиндрической формы. Шестигранные барабаны показывают оптимальные результаты обработки при галтовке различных изделий.

Процесс обработки деталей в галтовочном барабане заключается в следующем (см. рис.): при вращении барабана объем деталей в абразивных частицах поднимаются наверх, и возникает лавинообразная рабочая зона, в которой и происходит непрерывный процесс очистки деталей.

По конструкции галтовочные барабаны можно разделить на:

  • двухопорные;
  • двухопорные с наклонной осью;
  • консольные (колокольные);
  • перфорированные барабаны для мокрой галтовки;
  • специальные.

Галтовочные барабаны различаются по конструкции опорных узлов, креплением крышки, наличием или отсутствием перегородок внутри. Перегородки применяются при обработке мелких деталей.

При обработке тяжелых крупногабаритных деталей, например отливок, размер камеры делают так, чтобы в камеру помещались одна – две детали.

При обработке твердыми материалами (камнем, дробью и др.) используют барабаны малого диаметра.

Галтовочные барабаны со смещённой осью создают сложное интенсивное движение деталей внутри барабана, а также хорошее перемешивание их с абразивным материалом. Во время одного оборота скорости движения деталей получаются различными, обработка происходит более интенсивно и качественно.

Для тонкой шлифовки деталей (полировка и суперфиниширование) применяют перфорированные галтовочные барабаны, работающие в специальной жидкости.

Техническое описание галтовок серии МАГ

Галтовочные барабаны серии МАГ имеют специальное полиуретановое покрытие изнутри, которое уменьшает шум во время работы, а также продляет срок службы барабана.

На все галтовочные барабаны мы устанавливаем регуляторы оборотов. Максимальные обороты нашей галтовки 35-45 об/мин. Чем больше диаметр барабана, тем меньше скорость вращения. Например, для диаметра 500 мм частота вращения должна составлять 30-40 об/мин, для диаметра 800 мм не более 25 об/мин.

Отдельно стоящий переносной пульт управления повышает эргономичность галтовочного оборудования и удобство пользования.

Мы производим различные галтовочные барабаны, которые вы можете купить, оформив заявку.

Заказывая барабанную галтовку у нас, вы можете рассчитывать на высокое качество галтовочного оборудования, надежную поддержку на всем сроке эксплуатации.

Купить галтовку в Москве вы можете у нас круглосуточно, оставьте заявку и мы свяжемся с вами в ближайшее рабочее время.
