Инклинометр. Измеряем наклон объекта

Точность [ править ]

Некоторые высокочувствительные электронные датчики инклинометра могут достигать разрешения до 0,0001 °; в зависимости от технологии и диапазона углов он может быть ограничен 0,01 °. Однако истинная или абсолютная точность датчика инклинометра (которая представляет собой совокупную общую погрешность) представляет собой комбинацию начальных наборов смещения нуля датчика и чувствительности, линейности датчика, гистерезиса, повторяемости, а также температурных дрейфов нуля и чувствительности – точности электронных инклинометров. обычно может находиться в диапазоне ± 0,01–2 ° в зависимости от датчика и ситуации. Обычно в условиях комнатной температуры точность ограничивается характеристиками линейности датчика.

  • Простой клинометр

  • Цифровой транспортир

  • Клинометр, предназначенный для ведения огня с закрытых позиций из пулемета Виккерс, около 1918 г.

  • Механический клинометр спиртового уровня с микрометрической регулировкой

Электронные угломеры — их применение и надежность

Цифровые устройства пользуются популярностью, но не потому, что имеют высокую точность измерений, а за счет простоты и скорости снятия показаний. Их основное достоинство в том, что измерения проводятся автоматически, и выводятся на дисплей. Как пользоваться электронными угломерами, известно даже новичкам, так как это самый простой вид инструмента. Для этого нужно приложить опорные планки к перпендикулярным поверхностям, после чего снять готовые показания с ЖК-дисплея. Измерения выводятся с учетом десятых и сотых долей градусов, что зависит от класса точности прибора.

Главный недостаток электронных измерителей в том, что несмотря на заявленные значения производителями о низкой их погрешности, они сильно уступают механическим устройствам. Стоит отметить только, что далеко не все приборы имеют низкую точность, так как брендовые модели известных производителей доказывают свою точность на практике. Однако стоимость таких приборов в два раза выше обычных электронных угломеров из Китая. Покупать китайский прибор рационально только в случае, если не важна высокая точность данных. В противном случае лучше воспользоваться механическим устройством с нониусом.

Это интересно! Кроме большой погрешности, цифровые устройства имеют дополнительные недостатки, такие как необходимость постоянной замены батарейки, хранение в теплом и сухом помещении, а также недопущение механического воздействия.

Сенсорная технология [ править ]

Датчики наклона и инклинометры создают искусственный горизонт и измеряют угловой наклон относительно этого горизонта. Они используются в камерах, системах управления полетом самолетов, автомобильных системах безопасности и специальных переключателях, а также используются для выравнивания платформы, индикации угла наклона стрелы и в других приложениях, требующих измерения наклона.

Важными характеристиками, которые следует учитывать для датчиков наклона и инклинометров, являются диапазон угла наклона и количество осей. Оси обычно, но не всегда, ортогональны . Диапазон угла наклона – это диапазон желаемой линейной выходной мощности.

Распространенными реализациями датчиков наклона и инклинометров являются акселерометр, емкостный жидкостный , электролитический, газовый пузырь в жидкости и маятник.

Технология датчика наклона также была реализована в видеоиграх. Универсальная гравитация Йоши и Kirby Tilt ‘n’ Tumble основаны на механизме датчика наклона, который встроен в картридж. На PlayStation 3 и Wii игровые контроллеры также использовать тент в качестве средства , чтобы играть в видеоигры.

Инклинометры также используются в гражданском строительстве , например, для измерения наклона земли, на которой будет строиться строительство.

Некоторые инклинометры имеют электронный интерфейс на базе CAN (сети контроллеров) . Кроме того, эти инклинометры могут поддерживать стандартизированный профиль CANopen (CiA 410). В этом случае эти инклинометры совместимы и частично взаимозаменяемы.

Тензоизмерения

Тензометрические станции предназначены для измерения, записи и анализа деформаций и механических напряжений в элементах строительных конструкций, в деталях машин и механизмов. Входные данные станция получает от тензометрических датчиков деформации. В случае применения датчиков механических деформаций с аналоговым выходным сигналом в состав тензостанции входит модуль прецизионных измерительных усилителей, который преобразует аналоговый сигнал в цифровой.

ООО НПЦ БАУ-Мониторинг разработало и производит линейку оборудования, позволяющую компоновать высокоточные тензометрические станции с количеством каналов кратным 3 или 8.

Дополнительно к стандартному модулю измерительного усилителя тензостанции USD-A8 на 8 тензоизмерительных каналов ООО НПЦ БАУ-Мониторинг разработало уникальный одноплатный модуль USD-A6, содержащий как измерительный усилитель тензостанции на 3 канала, так и инклинометр, объединенный с акселерометром. Применение одного этого модуля совместно с мини сервером СМИК MS4812 позволяет создать недорогую комплексную систему мониторинга состояния элементов строительных конструкций, машин и механизмов для контроля деформаций, углов наклона и вибраций.

Комбинируя модули измерительных усилителей USD-A8, USD-A6 и мини сервер СМИК MS4812 можно построить полнофункциональную тензометрическую станцию на 1…224 канала.

Точность

Некоторые высокочувствительные электронные датчики инклинометра могут достигать разрешения до 0,0001 °; в зависимости от технологии и диапазона углов он может быть ограничен 0,01 °. Однако истинная или абсолютная точность датчика инклинометра (которая представляет собой совокупную общую погрешность) представляет собой комбинацию начальных наборов смещения нуля датчика и чувствительности, линейности датчика, гистерезиса, повторяемости и температурных дрейфов нуля и чувствительности – точности электронных инклинометров. обычно может варьироваться от ± 0,01–2 ° в зависимости от датчика и ситуации. Обычно в условиях комнатной температуры точность ограничивается характеристиками линейности датчика.

Использует [ редактировать ]

Переносные клинометры используются для множества геодезических и измерительных задач. При топографической съемке и картографировании клинометр может обеспечить быстрое измерение наклона географического объекта или использоваться для съемки пещер . При разведке полезных ископаемых клинометры используются для измерения простирания и падения геологических формаций. В лесном хозяйстве измерение высоты деревьев может быть выполнено с помощью клинометра с использованием стандартных методов. Основные артиллерийские орудия могут иметь связанный клинометр, используемый для облегчения наведения снарядов на большие расстояния.

Постоянно установленные наклономеры устанавливаются на основных земляных работах, таких как плотины, для контроля долгосрочной устойчивости конструкции.

Измерение наклона клинометром

Факторы, влияющие на использование инклинометров

(Общая точность зависит от типа датчика наклона (или инклинометра) и используемой технологии)

  • Сила тяжести
  • Температура (дрейф), смещение нуля, линейность, вибрация, удары, поперечная чувствительность, ускорение / замедление.
  • Требуется прямая видимость между пользователем и измеряемой точкой.
  • Для получения максимальной точности требуется четко определенный объект.
  • Точность измерения углов ограничена значением чуть лучше одной угловой секунды.

Точность

Некоторые высокочувствительные электронные датчики инклинометра могут достигать разрешения до 0,0001 °; в зависимости от технологии и диапазона углов он может быть ограничен 0,01 °. Однако истинная или абсолютная точность датчика инклинометра (которая представляет собой совокупную общую погрешность) представляет собой комбинацию начальных наборов смещения нуля датчика и чувствительности, линейности датчика, гистерезиса, повторяемости, а также температурных дрейфов нуля и чувствительности – точности электронных инклинометров. обычно может находиться в диапазоне ± 0,01–2 ° в зависимости от датчика и ситуации. Обычно в условиях комнатной температуры точность ограничивается характеристиками линейности датчика.

Виды

Классификация рассматриваемых приборов включает в себя следующие разновидности инклинометров:

  • Цифровые.
  • Гироскопические.
  • Автомобильные.
  • Электронные.

Изложенный принцип работы реализован во многих промышленных и бытовых приложениях, таких как датчики движения мобильного телефона или автомобильные подушки безопасности. В последних случаях достаточно использовать акселерометры сравнительно невысокой точности, которые обычно дают погрешность ±1 градус. В промышленных инклинометрах (типа ИЭМ-36, применяющихся при бурении скважин) применяется набор точных электродов для улучшения разрешения и точности измерения. При этом в инклинометрах статического действия, подвижная масса физически демпфируется, чтобы снизить чувствительность этих датчиков к частотам выше 29 Гц.

Такие устройства имеют ограничение: в случае сильного удара и вибрации, физического демпфирования может быть недостаточно для подавления помех, поскольку встроенные программные фильтры недостаточно эффективны. В статических инклинометрах TILTIX с этой целью можно активировать фильтры сглаживания сигнала, но оперативность срабатывания существенно замедляется.

Прецизионный инклинометр (измеритель наклона) ИН-ДЗ предназначен для измерений малых углов наклона и наклонных перемещений объекта по двум координатам. Инклинометры ИН-Д3 применяются  в системах мониторинга строительных конструкций, природных объектов, горных выработках, исследованиях изгибных деформаций элементов строительных конструкций, в системах контроля углового положения объектов. Инклинометр ИН-Д3 представляет собой пыле-влагозащищенную моноблочную конструкцию и включает в себя чувствительный элемент — высокоточный первичный преобразователь угла наклона, электронный блок с цифровым выходом и корпус c регулировочными опорными винтами.

Назначение:

— Контроль отклонения объекта от вертикали в системах мониторинга строительных конструкций и системах стабилизации углового положения. Регистрация угловых подвижек объекта мониторинга: платформ, оснований, фундаментов, опор, ферм и ригелей, антенно-мачтовых сооружений, ветрогенераторов.

Для динамических движений с сильными ускорениями следует использовать инклинометры ИММН-32а или POSITAL Dynamic TILTIX. Они основаны на другой технологии (без физического демпфирования), поэтому не требуется искать компромисс между стабильностью и временем отклика. Такие устройства обладают повышенным числом измерительных точек, и могут производить замеры непрерывно.

Динамические инклинометры POSITAL объединяют два принципа измерения с использованием двух разных датчиков: 3D-датчика ускорения и 3D-гироскопа. 3D-датчик ускорения не демпфируется (в отличие от устройств, используемых в статических инклинометрах) и может следовать быстрым динамическим движениям. В то же время 3D-гироскоп измеряет скорости вращения, основываясь на принципах инерции. Сигналы от акселерометров и гироскопов объединяются, чтобы произвести измерение наклона, которое полностью компенсирует эффекты ускорений. В результате динамические инклинометры могут надежно использоваться на мобильном оборудовании, таком как строительная техника, автомобили, краны или робототехнические системы.

Механический измеритель углов – что это?

Привычным и доступным пока что считается механический прибор. Такой угломер универсальный, потому что позволяет приладить его практически к любой поверхности и снять показания внешнего и внутреннего угла. Бывает оптического типа и нониусного. Второй более распространен и удобен для контактного измерения. Нониус – это вспомогательная уточняющая шкала, которая комбинируется с основной и повышает точность значения на порядки. Ее роль может быть вам знакома из обращения со штангенциркулем, механическим микрометром и другими механическими измерительными приборами.

При покупке прибора важно поинтересоваться, по какому нормативному документу (стандарту) изготавливался товар, потому что критическим параметром будет точность, а если нет никакого регламентирующего документа для ее проверки и настройки, то ваши измерения могут быть далеки от истины. Поэтому лучше всего избегать китайских производителей, которые редко настолько серьезно подходят к калибровке, но зато дешевле любых российских или европейских аналогов. Механические виды приборов обладают самым замысловатым строением

Нониусный тип включает в себя следующие узлы: корпус, к которому прикреплен диск с помощью гайки, основание с основной шкалой и нониусом, а также имеется линейка и хвостовик, передвигающийся по ней в процессе фиксирования значения углов. Оптический вид состоит из корпуса, в котором находится диск со шкалой, к нему прикреплена неподвижная линейка, а на диске установлена лупа, подвижная линейка и ее рычаг. Под диском есть пластинка с указателем, который видим через окуляр. Вся эта система приводится в движение, потом фиксируется в выбранном месте, а через лупу снимается показание

Механические виды приборов обладают самым замысловатым строением. Нониусный тип включает в себя следующие узлы: корпус, к которому прикреплен диск с помощью гайки, основание с основной шкалой и нониусом, а также имеется линейка и хвостовик, передвигающийся по ней в процессе фиксирования значения углов. Оптический вид состоит из корпуса, в котором находится диск со шкалой, к нему прикреплена неподвижная линейка, а на диске установлена лупа, подвижная линейка и ее рычаг. Под диском есть пластинка с указателем, который видим через окуляр. Вся эта система приводится в движение, потом фиксируется в выбранном месте, а через лупу снимается показание.

Пилоны базовых станций ГНСС

Как частный случай, следует рассмотреть использование инклинометров для контроля стабильности пилонов базовых станций, на которых крепятся антенны приемников ГНСС. В составе приемника базовой станции Leica GRX 1200 + GNSS существует функция подключения инклинометра Leica NIVEL 210 для слежения за наклоном пилона спутниковой антенны ГНСС. Информация о состоянии наклона пилона передается в RINEX- сообщении базовой станции. Оператор сети базовых станций при анализе нестабильности сети, в случае необходимости, уточняет плановое положение пилонов. Пример реализации контроля наклона пилона базовой станции ГНСС представлен на рис. 6. Штатное использование оборудования и программного обеспечения одного производителя гарантирует надежную работу всей сети базовых станций. В заключение необходимо отметить, что кроме главных преимуществ инклинометров, таких как точность, надежность и стабильность измерений, существует еще одно неоспоримое достоинство — возможность подключения инклинометров Leica серии NIVEL 200 к комплексным программам мониторинга компании Leica Geosystems, таким как Leica GeoMoS и GNSS QC. Простота и открытость программного обеспечения и команд управления позволяют создавать программные модули и интегрировать их в собственное программное обеспечение измерительного комплекса.

Инклинометр с гироскоп

Поскольку инклинометры измеряют угол объекта относительно силы тяжести, внешние ускорения, такие как быстрые движения, вибрации или удары, вносят ошибки в измерения наклона. Чтобы решить эту проблему, можно использовать гироскоп в дополнение к акселерометру. Любое из вышеупомянутых ускорений оказывает огромное влияние на акселерометр, но ограниченно влияет на измеренные скорости вращения гироскопа. Алгоритм может объединить оба сигнала для получения наилучшего значения от каждого датчика. Таким образом можно отделить фактический угол наклона от ошибок, вызванных внешними ускорениями.

Нивелир

Во многих случаях нет необходимости в более громоздких и намного более дорогих и сложных в использовании тахеометрах. В строительстве зданий, дорог и других сооружений после планового определения местоположения объекта нужно лишь контролировать высоту, уровень и вертикальность поверхностей. С этими функциями легко справляется нивелир. Его основная задача — измерять превышения между объектами. Бывают нивелиры электронные, оптические, лазерные, с автоустановкой и прочие. Во многих случаях нивелиры использовать удобнее и целесообразнее —например, при наблюдении за осадками зданий и сооружений используются высокоточные нивелиры с автоустановкой, нежели тахеометры- опять же из-за дороговизны последних. Подводя некую черту по использованию нивелиров, можно сказать, что чаще всего они используются непосредственно в процессе строительства из- за простоты использования и относительной дешевизны.

Ключевые особенности

  • включает в себя три различных угломера для разных целей;
  • бесплатная версия имеет несколько ограниченный функционал;
  • активация Pro добавляет четвертый элемент для измерения угла наклона;
  • приложение простой интерфейс, который не составит труда освоить;
  • для работы с угломером необходим Android 4.0 или более поздняя версия;
  • скачать и использовать приложение можно совершенно бесплатно.

Разработчик: Smart Tools co Обновлено: 02-11-2017 Версия ОС: Android 4.0.3 и выше Русский язык: Присутствует Лицензия: Бесплатная Скачать (размер файла: 2,2 Мб) Главный экран:

После запуска приложения сразу можно пользоваться транспортиром. Измерение можно проводить как в градусах так и в радианах, для переключения между единицами измерения используйте кнопку расположенную справа. На экране для Вашего удобства можно устанавливать визуальные метки. С помощью иконки в виде прицела можно посмотреть отклонение от горизонтального уровня в градусах. Переключение между режимами осуществляется в настройках приложения.

Настройки:

В настройках вы сможете выбрать необходимый вид транспортира, установить интервал между измерениями, изменить цвет транспортира и текста. Также можно предотвратить отключение экрана для перехода в экономный режим (разряжает батарею устройства) Жалко, что выбрать цвет транспортира можно только из трёх вариантов (чёрный, белый, серый).

Заключение:

Транспортир довольно просто и нужное приложение, занимает мало места в памяти телефона, приятный интерфейс. Пригодиться всем от школьника до взрослого человека. По 5-ти балльной шкале пятёрка.

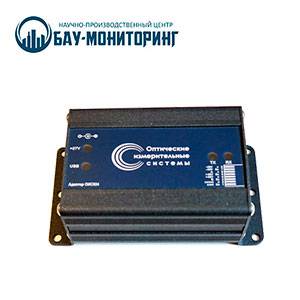

Преобразователи интерфейсов USB, RS 485, RS 232, Ethernet для СМИС и СМИК

Инклинометры, акселерометры, датчики механической деформации ООО НПЦ БАУ-Мониторинг имеют цифровой интерфейс RS 485. В автоматизированных системах строительного мониторинга СМИК, СМИС и т.д. опрос датчиков должен происходить без участия оператора, автоматически, при помощи специализированного программного обеспечения СМИК, установленного на специальных серверах. При этом сервера обычно имеют только стандартные компьютерные интерфейсы ввода-вывода, такие как USB, Ethernet, RS 232 и т.д. Поэтому для подключения устройств с выходом RS 485 к серверам СМИС и СМИК необходимо использовать специальные промежуточные модули – преобразователи интерфейсов RS 485 в USB, Ethernet, RS 232. Кроме того, подобные преобразователи могут быть использованы для удаленной передачи данных с датчиков по радиоканалам, каналам сотовой связи и т.д. при помощи специализированных радиомодемов, имеющих как правило те же стандартные компьютерные интерфейсы Ethernet, RS 232, USB. Все преобразователи интерфейсов ООО НПЦ БАУ-Мониторинг имеют гальваническую развязку как по цепям питания, так и по сигнальным цепям.

Классификация измерительных инструментов

При проведении работ, связанных с изготовлением различных деталей, ремонтных и строительных работ и пр. применяют контрольно-измерительные инструменты. Предприятия, занимающиеся производством этой продукции, выпускают множество видов измерительного инструмента – ручной, универсальный, цифровой и пр.

К ручному измерительному инструменту относят такие, как — линейки, рулетки, угольники, штангенинструмент, микрометрический и пр. Большая часть ручного инструмента относится к универсальному измерительному инструменту. Такие изделия можно применять при проведении замеров большей части деталей и узлов.

Ручные измерительные инструменты

Для выполнения точных замеров применяют инструмент с установленным на нем лазером. Такие изделия применяют в строительстве – это уровни, дальномеры, и другие изделия, предназначенные для выполнения разметки фронта работ или проведения геодезических исследований. Лазерный измерительный инструмент отличается простотой в эксплуатации, точностью снятых показаний. Большая часть такого инструмента может передать полученные данные для дальнейшей обработки в компьютер.

Строительный измерительный инструмент нашел свое применение на строительной площадке. Он отличается простотой в эксплуатации, ручной, не отличается высокой точностью. В то же время на стройплощадке применяют инструмент, использующий лазерный луч. Это позволяет выполнять замеры с точностью до долей миллиметра.

Измерительный и разметочный инструмент применяют перед началом работ. С его помощью производят разметку заготовок, обрисовывают контуры будущей детали и только после этого приступают к ее изготовлению. В плотницких и столярных работах применяют следующие инструменты – складной метр, рулетку, уровень, в том числе и гидравлический. Кроме этого, используют и такие, как рейсмус, циркули, угольники разных размеров. Существуют и такие приборы, как ерунок или малка. Для работы с металлом применяют другие приборы, например, штангенрейсмас или штангенциркуль с разметочными губками. Для работы с металлом целесообразно использовать и так называемые слесарные линейки, изготавливаемые из качественной нержавеющей стали и имеющие цену деления от 1 до 0,5 мм. Кроме этого, в производстве применяют лекала, их используют для разметки сложных дуговых линий.

Механический измерительный инструмент можно подразделить на пять классов:

  • бесшкальный;
  • штангенинструмент;
  • головки;
  • зубчато-рычажный;
  • микрометрический.

К первому классу относят линейки – поверочные и лекальные.  С их помощью проверяют прямолинейность поверхности. Она может быть выполнена на просвет, или для этого используют щупы.Для контроля просвета поверочную линейку укладывают на контролируемую поверхность, например, на станочные направляющие. К мерительным устройствам этого класса относят поверочные плиты, концевые меры длины и многие другие.

Поверочная плита

Штангенинструмент состоит из двух контрольных поверхностей, между которыми и выставляют размер. Одна поверхность является частью штанги, на второй подвижной или закреплена контрольная линейка, на которую нанесены размерные риски. Они могут иметь разную цену деления в зависимости от точности инструмента.Инструмент этого класса применяют для замера внешних и внутренних размеров – штангенциркули, для выполнения замеров глубины паза. С помощью инструмента этого типа контролируют размеры зуба в шестерне.

Измерительными головками называют устройства, которые преобразуют перемещения мерительного наконечника в движение стрелки на круговой размеченной шкале. Эти устройства применяют, например, для выполнения замеров биения детали, зажатой в патрон токарного станка. Для удобства работы с такой головкой, на заводском сленге ее называют «часы», применяют стойки или штативы. Измерительные головки разделяют на:

  • пружинные;
  • рычажно – зубчатые;
  • рычажные.

Измерительные головки

У микрометрического инструмента главным элементов является шпиндель, на поверхность которого нанесена особо точная резьба. Этот инструмент способен проводить замеры с точностью до 0,01 мм. Микрометрический инструмент устанавливают в скобы,приспособления и пр. представители этого класса инструмента — микрометры, микрометрические нутро- и глубиномеры пр.

Двухосевой цифровой инклинометр

Двухосевой цифровой инклинометр

Традиционные спиртовые уровни и маятниковые электронные нивелиры обычно ограничены только одноосевым и узким диапазоном измерения наклона. Однако большинство задач точного нивелирования, измерения углов, выравнивания и профилирования плоскостности поверхности по существу включают двумерный угол плоскости поверхности, а не два независимых ортогональных объекта с одной осью. Двухосные инклинометры, построенные с МЭМС Датчики наклона обеспечивают одновременное двумерное считывание углов касательной плоскости поверхности к нулевой точке земли.

Типичные преимущества использования двух осей МЭМС инклинометры над обычными одноосными «пузырьковыми» или механическими нивелирами могут включать:

  • Одновременное измерение двумерных (плоскость X-Y) углов наклона (например, тангажа и крена) может устранить утомительную перестановку назад и вперед, возникающую при использовании одноосного уровня, например, для регулировки опор машины для достижения точного положения выравнивания.
  • Цифровая компенсация и точная калибровка нелинейности, например, для изменения рабочей температуры, что приводит к более высокой точности в более широком диапазоне измерения.
  • Датчики акселерометра могут генерировать числовые данные в виде профилей вибрации, чтобы установщик машины мог отслеживать и оценивать качество выравнивания в режиме реального времени и проверять стабильность положения конструкции, сравнивая профили выравнивания до и после ее установки.

Как работает маятниковый угломер

Конструктивно прибор напоминает стрелочные часы, так как представлен он в виде круглого циферблата с нанесенной разметкой, имеющей шаг 1 градус. Особенность инструмента в том, что стрелка на циферблате всегда имеет строго вертикальное положение, и работает по принципу маятника. Прибор имеет две градуированные в градусах шкалы красного и черного цвета.

  • По красной шкале определяются значения, если осуществляется измерение вертикальных поверхностей
  • По черной шкале исчисляются показания, когда измеряется горизонтальная поверхность

Теперь разберемся, как правильно пользоваться маятниковым угломером. Для этого нужно выполнить следующие действия:

  1. Приложить инструмент к измеряемой плоскости специальным опорным основанием
  2. Нажать на стопорное кольцо прибора, которое находится в верхней части
  3. Дождаться, пока стрелка перестанет колебаться, а затем отпустить стопорное кольцо
  4. Стрелка при этом останется на соответствующем значении, и теперь можно произвести считывание градусов, с чем никаких трудностей не возникнет. Главное не путать когда снимать по красной и черной шкале маятникового угломера

Главная особенность прибора в том, что он позволяет измерить угол поверхности без использования дополнительной плоскости, как это свойственно для механических устройств. Недостаток маятникового угломера — это склонность к механическому повреждению. Чтобы исключить такие последствия, нужно аккуратно пользоваться прибором, и хранить его в специальном кейсе.

https://youtube.com/watch?v=9yRVD1HDjIY

История [ править ]

Чертеж инклинометра, музей Галилео, Флоренция.

К инклинометрам относятся такие примеры, как клинометр Уэллса, основными частями которого являются плоская сторона или основание, на котором он стоит, и полый диск, наполовину заполненный тяжелой жидкостью. Стеклянная поверхность диска окружена градуированной шкалой, которая отмечает угол, под которым стоит поверхность жидкости по отношению к плоскому основанию. Нулевая линия параллельна основанию, и когда жидкость стоит на этой линии, плоская сторона горизонтальна; 90 градусов перпендикулярны основанию, а когда жидкость стоит на этой линии, плоская сторона перпендикулярна или отвесна. Отмечаются промежуточные углы, и с помощью простых таблиц преобразования прибор показывает скорость падения на заданное расстояние горизонтального измерения и заданное расстояние наклонной линии.

Клинометр колодца

Уровень Абни – это портативный геодезический прибор, разработанный в 1870-х годах, который включает в себя визирную трубку и инклинометр, расположенный так, чтобы геодезист мог выровнять визирную трубку (и ее перекрестие ) с отражением пузырька в спиртовом уровне инклинометра, когда линия визирования находится под углом, установленным на инклинометре.

Одна из наиболее известных инклинометров была установлена ​​на панели Ryan NYP «Дух Сент-Луиса» – в 1927 году Чарльз Линдберг выбрал легкий инклинометр Rieker Inc P-1057 Degree чтобы получать информацию об углах подъема и спуска.

История

Чертеж инклинометра, музей Галилео, Флоренция.

К инклинометрам относятся такие примеры, как клинометр Уэллса, основными частями которого являются плоская сторона или основание, на котором он стоит, и полый диск, наполовину заполненный тяжелой жидкостью. Стеклянная поверхность диска окружена градуированной шкалой, которая отмечает угол, под которым стоит поверхность жидкости по отношению к плоскому основанию. Нулевая линия параллельна основанию, и когда жидкость стоит на этой линии, плоская сторона горизонтальна; 90 градусов перпендикулярны основанию, а когда жидкость стоит на этой линии, плоская сторона перпендикулярна или отвесна. Отмечаются промежуточные углы, и с помощью простых таблицы преобразования, прибор показывает скорость падения на заданное расстояние горизонтального измерения и заданное расстояние наклонной линии.

Клинометр колодца

В Уровень Абни это карманный компьютер геодезия Инструмент, разработанный в 1870-х годах, который включает в себя прицельную трубку и инклинометр, расположенный так, чтобы геодезист мог выровнять прицельную трубку (и ее перекрестие) с отражением пузыря в духовный уровень инклинометра, когда линия визирования находится под углом, установленным на инклинометре.

Одна из наиболее известных инклинометров была установлена ​​на панели Ryan NYP «Дух Сент-Луиса» – в 1927 году Чарльз Линдберг выбрал легкий инклинометр Rieker Inc P-1057. чтобы дать ему информацию об углах набора высоты и спуска.
