Как правильно пилить на форматно раскроечном станке

Как сделать форматник своими руками

Сборка стола с подвижной кареткой обойдется дорого, потребуется много времени. На картинке представлена схема форматного станка.



Самый простой способ — установка на массивном столе стационарного пильного узла. Этапы сборки распиловочного устройства:

  1. Устанавливается массивный стол, покрытый гладким листовым материалом.
  2. Снизу на шарнирной подвеске помещается дисковая пила. Нужно, чтобы рабочая часть фрезы через прорезь в столешнице могла выдвигаться вверх.
  3. В качестве направляющих планок применяются дюралевые профили. В столешнице делают ряд отверстий для установки фиксаторов заготовок.

Точность и качество

Точный раскрой — залог успеха

Форматно-раскроечные станки для распиловки ЛДСП и ДСП имеют высокое качество реза, что позволяет уменьшить последующие расходы на обработку срезов (шлифование, устранение сколов и заусенцев и так далее). Именно поэтому на таких станках можно осуществить распил любой сложности и конфигурации, а это означает практически неисчерпаемые возможности в производстве мебели. Фантазийная детская мебель, удобные столешницы компьютерных столов, фигурные сквозные резные украшения в дверцах кухонных фасадов – всё это возможно при использовании станков.

Станки для резки панелей бывают двух видов:

  • вертикальные, представляющие собой прочную жёсткую виброустойчивую сварную станину (раму), установленную вертикально с отклонением назад на 50°, с направляющими, расположенными сверху и снизу, по которым движется пильная балка. Она является кронштейном для пильного блока, который перемещается вдоль балки вниз и вверх, а также поворачивается на 90°, что позволяет совершать как вертикальные, так и горизонтальные резы. Точность реза поражает. Для распиловки ламинированного ДСП, а также твёрдых, волнистых или пористых плит применяется специальный подрезной узел. Частота вращения пилы достигает 15 тысяч оборотов в минуту;
  • горизонтальные, состоящие из стола для плиты, каретки для перемещения пилы вдоль пильного механизма и собственно пильного механизма, состоящего из одного или двух режущих узлов. Сами режущие узлы оснащены основной и подрезной пилами. Принцип действия прост: основная пила глубоко прорезает плиту ДСП, а подрезная точно и чётко дорезает нижний край (шпон или ламинированную поверхность). Пильный узел можно ещё и наклонить до 45°.

Торцовочная пила является «одомашненной» и сильно уменьшенной копией горизонтального станка. Распилить широкий лист ДСП или ЛДСП на ней не удастся, а вот с мелкими деталями она вполне справится.

Стружкоудаление

После первых запусков вскрылась еще одна неприятная особенность — когда начинаешь резать лист сверху, то вся стружка красивым фонтаном летит ровно на голову оператору. Поэтому быстро стали решать вопрос с удалением стружки, пока оператору приходилось ходить в технической кофте с капюшоном и очках.

К тому моменту у нас назрело приобретение стружкоотсоса, чтобы вытягивать пыль от 2х фрезерных чпу, циркулярного станка, места шкурения шлифмашинкой и от будущего форматника. Раз приборов много, то взяли стружкоотсос Jet 2300 2.2 кВт с 2мя мешками за 35 тр (подобный на 1 мешок стоит 25 тр).

Стружкоотсос, без которого голова работника постоянно была в опилках от пиления

В принципе, если бы у меня был только один форматник, то я бы приделал к нему пылесос с длинным шлангом. В этом варианте резоннее подобрать циркулярку с патрубком для шланга пылесоса. А пылесос лучше взять с большим мешком и со встроенной розеткой для ручного инструмента (форматник подключить через него). Тогда при включении форматника пылесос включится автоматически и также выключится после выключения пилы (я пользуюсь пылесосом Керхер с тканевыми мешками, но предпочел бы мешок по больше). Но в моем случае выбор в пользу стружкоотсоса был очевиден — к каждому станку пылесос не поставишь (по деньгам выйдет то же, но будет очень шумно и большая нагрузка на сеть). Из канализационных труб собрал воздуховоды под потолком, проклеил внутри алюминиевым скотчем для снятия статики и развел ко всем станкам.

Это не канализация под потолком))), а воздуховоды для отвода стружки до стружкоотсоса

Чтобы не бегать каждый раз до стружкоотсоса, чтобы включить его, кнопку включения вынесли и подвесили под потолком в середине комнате.

Чтобы подключить его к форматнику, я смастерил все из той же фанеры и поворота от воздуховода (купил в строительном магазине) небольшой кожух, который одевается поверх циркулярки. Одевается он туго, поэтому крепления не потребовались. В любой момент можно легко снять, чтобы сменить диск. Признаю, смотрится колхозно, но мне уже было не до красоты — нужно было решить вопрос как можно быстрее, и было не до красоты. Как обычно, все временное становится постоянным. Может, как нибудь переделаю.

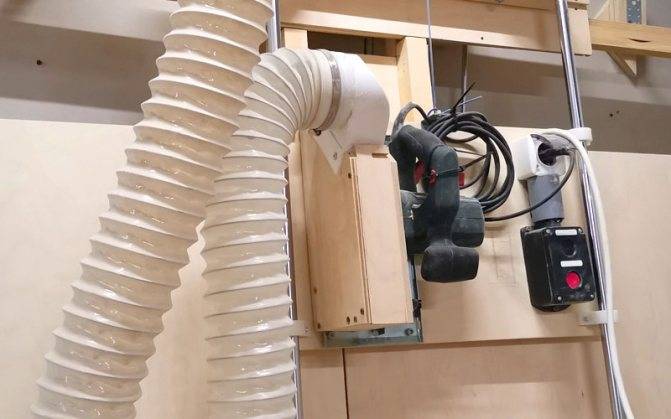

Насадку сделал колхозно на скорую руку, но нужно было быстро решить этот вопрос

Насадка упруго одевается, поэтому не понадобилось придумывать никаких креплений

Кстати, по поводу смены диска — моя циркулярка имеет погружную конструкцию, то есть диск можно вытащить полностью, не снимая циркулярку со станка. Это опять же упрощает эксплуатацию.

Как выбрать распиловочный станок?

Перед приобретением следует определиться, какие работы будут выполняться. К выбору такого инструмента следует относиться очень серьезно, так как он требует точных настроек. Циркулярный станок нужно выбирать, исходя из следующих параметров:

  1. Назначение . Распиловочные, фуговально-рейсмусовые, фрезерные.
  2. Мощность двигателя . Чем она больше, тем качественнее будет обработка сырья.
  3. Глубина распила . Способность пропиливать определенную толщину заготовки.
  4. Материал рабочей поверхности . Изготавливается из алюминия, чугуна и стали.
  5. Пильный диск . Выбирается, исходя из конкретной задачи и древесины, с которой придется работать. Делятся на твердосплавные и монолитные.
  6. Станина . Чем она тяжелее, тем надежней и устойчивей будет стоять станок, и давать меньше вибрации, что скажется на чистоте и точности реза.
  7. Наличие наклонно-подъемного механизма .
  8. Безопасность . Отрезные станки должны быть оборудованы защитными приспособлениями и аварийным выключением.

Форматно-раскроечный станок своими руками: чертежи, видео, фото

По мере развития проекта Пиропринтер, нашей команде приходится оптимизировать какие-то процессы. Нам давно требовалось сделать какой-то станок или приспособление для быстрого и аккуратного роспуска фанеры для последующей фрезеровки. Не буду утомлять, сразу покажу результат, который мы получили:

Вот такой форматно-раскроечный станок мы сделали своими руками Поясню сразу — мы не мебельное производство, где форматник — это один из основных инструментов.

И к нему идет требование обязательного наличия подрезного пильного диска для пиления без малейших сколов и высокой производительности.

Раскрой фанеры (и другого листового материала) для нас — это вспомогательный производственный процесс, не требующий высокого качества реза.

Те, кто когда-либо сталкивался с раскроем листов фанеры (1,5*1,5м), знают, что распиливание сопровождается рядом сложностей:

  • Лист громоздкий и требуется много места, если пилить его в горизонтальном положении;
  • При раскрое поперек волокон появляется много сколов;
  • Выдержать ровную линию от края до края, просто отпиливая по нарисованной линии не просто — рез немного плывет.

Исходные требования были простыми: нужен бюджетный вариант форматно-раскроечного станка, который можно собрать своими руками. Рез должен быть прямым и без сколов. При раскрое тратить минимум времени на выставление размеров. Форматник должен занимать минимум места.

Назначение форматно раскроечного станка

Основные функции форматно-раскроечного станка заключаются в формировании ровного реза на поверхности ламинированного ДСП или ДВП. При этом предъявляются особые требования к качеству кромки.

Внешне конструкция напоминает простую пилораму. Разница заключается в жесткой фиксации заготовки относительно режущих компонентов. Для увеличения качества присутствуют два диска различных диаметров. Один из них больше другого и вращается в обратную сторону. Это дает возможность уменьшить вероятность появления сколов на торце деревянной поверхности.

При изготовлении самодельной конструкции следует учитывать такие моменты:

  • устойчивость оборудования во время работы;
  • наличие измерительных инструментов для предварительной раскройки деревянного листа.
  • размеры рабочего стола. Они напрямую зависят от габаритов заготовки;
  • меры безопасности. Это относится к оборудованию и рабочему персоналу. Для удаления стружки обязательно должен присутствовать вытяжной механизм, режущие компоненты находятся под специальным чехлом.

Важным фактором является предварительный расчет всех элементов конструкции. Она должна выполнять свои функции в зависимости от степени нагрузки. Одним из недостатков форматно-раскроечного станка является невозможность формирования резов фигурной формы. Для этого необходимы другие типы оборудования.

Во время анализа заводских моделей следует учитывать толщину обрабатываемого материала и его удельную плотность. Это повлияет на выбор пильных дисков.

Почему решили сделать форматно-раскроечный станок своими руками, а не купили готовый?

Самый дешевый готовый форматник с горизонтальным расположением листа стоит 220 тыс руб. (марка Jet).

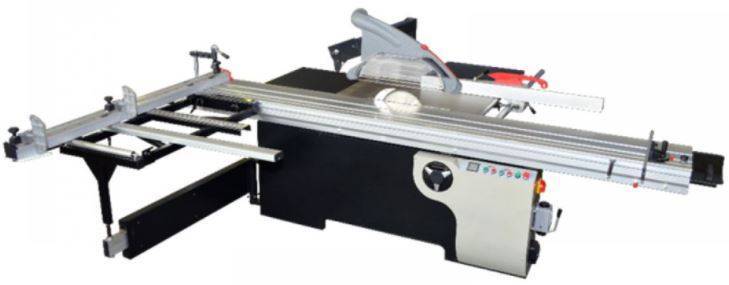

Пример готового горизонтального форматника. С листом фанеры он занимает очень много места

В данной конструкции есть подрезная пила. И по идее можно было самим собрать что-то подобное из готового циркулярного (распиловочного) станка или ручной циркулярной пилы. Самый простой дешевый циркулярный станок стоит 7 тыс руб, что-то по серьезнее обойдется в 30 тыс руб.

А со свободным местом у нас в мастерской проблематично (напомню, что раскрой фанеры — у нас вспомогательная функция). Поэтому нам подходил только вертикальный форматно раскроечный станок.

Самый простой вертикальный форматник обойдется в 230 тыс руб.

Бюджетный вариант вертикального форматинка, который нам не очень понравился

Тот, что нам понравился стоит около 300 тыс руб (причем, это бюджетный, так как серьезные форматники стоят от 500 тр до 1,5 млн). Правда, я нашел вариант на авито самодельный на металлической раме с закрепленной на нем простой ручной циркулярной пилой за 100 тыс руб. (+доставка).

Да, есть еще и простое готовое решение — пилить вдоль специальной шины (если ваша модель циркулярки предусматривает пазы под шину и шина под вашу пилу в принципе существует). Так рез будет ровным.

Но есть некоторые неудобства, связанные с шиной: долго размечать и выставлять, руки находятся в напряжении от веса циркулярки, распускать так придется либо в горизонтальном положении листа или как-то его фиксировать на расстоянии от пола, не удобно длинную шину использовать для распила коротких кусков фанеры и пр.

Как выбрать модель

Критерии:

  • производительность — количество метров распила в час или за рабочую смену;
  • максимальная и минимальная площадь обрабатываемых поверхностей;
  • простота настройки, эксплуатации агрегата;
  • наличие производственных площадей для размещения оборудования;
  • качество, надежность механизма;
  • затраты на эксплуатацию, обслуживание оборудования;
  • цена.

Модели

Описание некоторых моделей раскроечных механизмов.

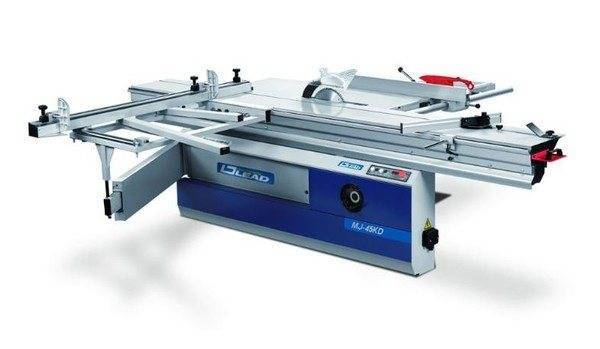

MJ-45KB-2

Подходит для средних и мини-производств по изготовлению корпусной мебели. Мощная сварная станина обеспечивает точное вхождение пилы в тело плиты, гасит вибрацию силового оборудования. Пильный узел может работать под наклоном 45°. Станок кроит ДСП, МДФ, ЛДСП и некоторые другие материалы. Прост в обслуживании, работе.

JTS-315SP SM

Станок JET JTS-315SP SM — многофункциональный компактный агрегат весом 50 кг. Оборудование удобно для оснащения небольших мастерских. Станина — массивный чугунный стол. В комплекте поставляется второй дополнительный стол. Это обеспечивает работу агрегата без вибраций.

Пильный узел приводится в рабочий режим асинхронным однофазным электродвигателем. Это позволяет подключать станок к бытовой электросети.

Достаточный запас мощности не вызывает перегрев двигателя.

Максимальный диаметр фрезы — 250 мм. Глубина распила — до 70 мм. Для выреза пазов меняют положение дополнительного стола.

Недостаток конструкции — трудности обработки листового материала большой площади.

WoodTec PS 45

Агрегат WoodTec PS 45 предназначен для продольных, поперечных и угловых распилов ЛДСП, МДФ, массивных древесных заготовок. Раскрой производится с предварительной подрезкой нижней кромки. Это исключает появление сколов на поверхности материалов.

Пильный узел помещен в литой чугунный корпус — процесс распила не подвержен воздействию вибрации. Станок имеет раздельные приводы: основной и вспомогательный, вращающий подрезную фрезу.

Микрометрическая настройка упрощает фиксацию параллельного упора. Точность — до 0,8 мм.

Максимальный ход подвижного стола — 3200 мм. Пила наклоняется до 45°. Пильный диск диаметром до 350 мм обеспечивает высоту пропила до 75 мм. Размер рабочего стола (1200×650 мм) позволяет изготавливать вертикальные стенки корпусной мебели. Общий вес установки — 880 кг.

Altendorf F 45

Модель выполняет чистовые продольные, поперечные и угловые разрезы облицованных плит. Станок имеет электромеханическую регулировку высоты и угла наклона главной пилы.

Высокая точность обработки обеспечивается встроенной роликовой тележкой и круглыми направляющими каретки.

С 2006 года фирма Altendorf выпускает новое поколение станков, имеющих усовершенствованные пильные суппорта и шпиндельные узлы подрезного механизма. Система управления позволяет производить высококачественный раскрой плит.

Максимальная высота пропила — 200 мм. В пильный узел устанавливают главные пилы диаметром от 250 мм до 550 мм. Вес станка — от 870 кг до 1170 кг.

Оборудование используется крупными предприятиями по изготовлению мебели.

Filato Fl-3200B

Выполняет работы по раскрою плитных материалов (ЛДСП и МДФ). Аббревиатура 3200B обозначает наибольшую длину пропила в мм.

Удлиненная каретка и широкий стол позволяют устанавливать, передвигать плиты большой площади относительно пильного узла. Узел — основная пила и подрезной диск. Подрезка гарантирует отсутствие появления сколов на поверхности заготовок.

Раскроечный станок с ЧПУ FL выдерживает тяжелый беспрерывный режим работы. Используется производителями массовых серий корпусной мебели, имеет большой запас прочности.

ITALMAC Omnia-3200R

Выполняет распиловку в поперечном направлении и под углом ЛДСП, ДВП, фанеры, других материалов, покрытых шпоном, ламинатом, пластиком.

Модели 3200R устанавливаются на больших предприятиях по производству корпусной и кухонной мебели. Максимальная длина распила — 3200 мм. Оборудование оснащено роликовой кареткой с 4 направляющими балками. Пила помещена в литой стальной корпус. Регулируется подъем, опускание, угол наклона пильного узла. Станок оборудован числовым программным управлением.

Скорость вращения основной и подрезной пилы контролируется с помощью цифровой консоли. Установлен электродвигатель мощностью 0,75 кВт.

Модель станка Цена, руб
1 MJ-45KB-2 270 000
2 JTS-315SP SM 50 000
3 WoodTec PS 45 270 000
4 Altendorf F 45 570 000
5 Filato Fl-3200B 475 000
6 ITALMAC Omnia-3200r 230 000

С гибкой пилой

Для работ с деревом используют исключительно ленточные распиловочные станки. Также существуют канатные и цепные (баровые), но они применяются для гранита, мрамора и других горных пород. Основные варианты пиления на ленточных станках: поперечное, продольное и криволинейное.

Подобные инструменты по дереву делятся на напольные и настольные. Напольные состоят из цельнолитой конструкции, благодаря высокой производительности и мощности применяются в промышленности. Настольные конструкции удобны для ручного бытового использования. Могут быть установлены на стол или верстак, некоторые модели имеют в комплекте специальную подставку.

Лучшие форматно-раскроечные станки

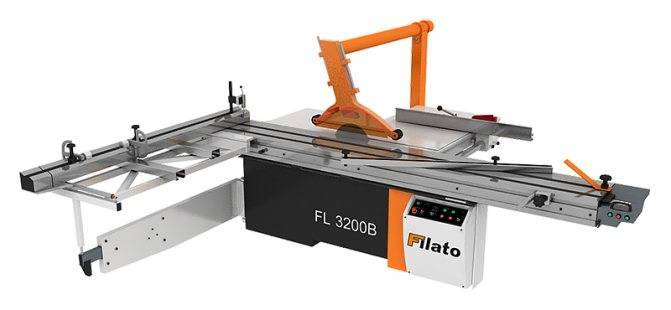

Filato FL-3200B

Страна производитель – Италия. Модель предназначена для продольного, поперечного и углового раскроя. Она одинаково хорошо раскраивает листовые заготовки различной плотности текстуры. Металлическая рама станка сварена из прямоугольных труб. Она обладает повышенной прочностью, устойчива к деформации.

Для гашения вибрации оборудования во время его работы корпус Filato FL-3200B усилен стальными листами, имеющими толщину 3-4 мм. Из стали выполнены и направляющие цилиндрического типа. По ним движется алюминиевая каретка. Кнопки управления станком расположены в электронном блоке, расположенном в удобном для доступа месте.

Характеристики:

  • габаритные размеры – 3300х3100х900 мм;
  • вес – 1050 кг;

максимальная высота пропила – 110 мм.

Достоинства:

  • наличие электронного дисплея и кнопки аварийной остановки работы станка;
  • надёжность;
  • долговечность;
  • простота обслуживания и эксплуатации.

Недостатки:

  • высокая стоимость;
  • сложности в настройке работы каретки.

Bosch GTS 10 XC

Страна производитель – Китай. Модель оснащена функцией торможения, имеет ограничитель пускового тока и блокировку от перегрузок. Предназначена для небольших мебельных производств. Рабочий стол имеет выдвижные элементы, позволяющие раскраивать крупногабаритные листы различного по плотности материала.

Конструкция имеет хорошо продуманную систему подачи плит, что обеспечивает точность и лёгкость раскроя материала. Надёжность фиксации листов обеспечивается параллельным упором. Максимальный угол наклона – 47 градусов. На станке можно получить чистый и ровный продольный и поперечный разрезы. На станке можно распиливать пластмассовые и алюминиевые профили.

Характеристики:

  • габаритные размеры – 635х343х768 мм;
  • максимальная глубина распила – 79 мм;

вес – 35 кг.

Достоинства:

  • плавный пуск;
  • прочность конструкции;
  • надёжность в работе;
  • ёмкий угловой упор;
  • наличие пылесборника и адаптера для подключения пылесоса;
  • простота настроек и обслуживания.

Недостатки:

  • возможность появления люфтов;
  • высокая стоимость.

Holzmann TS 315VF-2000

Страна производитель – Австрия. Модель считается лучшим профессиональным станком своего класса. Предназначено для продольного и поперечного распила плит. Конструкция станка позволяет вырезать из листов сложные конфигурации. Отличается быстрым, точным и аккуратным распилом материала.

Станок предназначен для оснащения мебельных и столярных цехов. Может распиливать ДСП, МДФ, ДВП, фанеру, акрил, композитные и другие материалы. Алюминиевая каретка обладает высокой точностью настройки. Из такого же материала выполнены упоры и разметочные линейки. Рабочий стол выполнен из виброгасящего чугуна. Корпус имеет сварную конструкцию.

Характеристики:

  • габаритные размеры – 910х741х104 мм;
  • максимальная глубина распила – 100 мм;

вес – 263 кг.

Достоинства:

  • повышенная безопасность;
  • эффективная очистка рабочей зоны от пыли и стружки;
  • точная регулировка;
  • качественный распил.

Недостатки:

  • высокая стоимость;
  • может распиливать только плиты небольших размеров.

ZENITECH FR 1800

Страна разработчик – Швейцария, производитель – Китай. Модель предназначена для продольного, поперечного и углового распила. Станок является профессиональным оборудованием. Оснащён мощным трёхфазным двигателем. Обеспечивает высокую точность распила. Может распиливать древесно-стружечные материалы различной плотности, а также пластик и композитные материалы.

Рабочий стол имеет раздвижную конструкцию, выполненную из чугуна. Из такого же материала изготовлена станина. Несмотря на мощный двигатель, станок малошумный в работе. Каретка имеет алюминиевое исполнение. От перегрева оборудования во время работы обеспечивается системой воздушного охлаждения.

Характеристики:

  • габаритные размеры – 936х756х1040 мм;
  • максимальная глубина распила – 100 мм;

вес – 300 кг.

Достоинства:

  • высокая мощность;
  • точность раскроя;
  • качественный распил.

Недостатки:

  • высокая стоимость;
  • можно делать распил только одной плиты.

FDB Maschinen MJ 61232Z-B

Страна производитель – Китай. Модель оснащена мощным трехфазным электродвигателем. Относится к группе тяжёлых профессиональных станков. Имеет чугунную станину, которая гасит даже небольшую вибрацию при работе оборудования. Из такого же материала выполнен рабочий стол. Каретка алюминиевая. На станке можно раскраивать крупногабаритные плиты.

Характеристики:

  • габаритные размеры – 3250х3150х900 мм;
  • максимальная глубина распила – 80 мм;

вес – 790 кг.

Достоинства:

  • качественный распил;
  • высокая производительность;
  • простота регулировки и обслуживания.

Недостатки:

  • недостаточная толщина каретки;
  • большая масса;
  • высокая стоимость.

На что обращать внимание при покупке форматно-раскроечного станка

Выбор оборудования для мебельного производства зависит от объёма производства. Оно должно обладать достаточной для обеспечения его материалом производительностью.

В числе других определяющих выбор факторов:

Для раскроя длинных заготовок необходимо приобретать станки с ходом каретки, превышающем плановые размеры распила. Максимальная ширина раскроя деталей ограничивается шириной станины. Для работы с крупногабаритным материалом необходимо приобретать оборудование со складной станиной. Обеспечить точность размеров может только штатное оборудование.

Какой тип станины у Вашего форматно-раскроечного станка?

СкладнойМонолитный

Для угловых срезов нужно устанавливать на производстве форматно-раскроечные станки с двумя пильными дисками. Высокую производительность могут обеспечить модели, оснащённые мощными электродвигателями. Такой тип оборудования обладает большим рабочим ресурсом. Ровность среза материала зависит от частоты вращения рабочего вала с распильными дисками.

Среди других факторов, оказывающих влияние на выбор модели станка:

  • финансовые возможности;
  • габариты;

Перед покупкой оборудования лучше сначала определиться с требуемыми его техническими характеристиками, а затем провести сравнительный анализ моделей нужного класса.

Знакомство со станком

Данное форматное оборудование, изготовленное в промышленных условиях или самостоятельно, выполняет задачу раскроя многих материалов:

  • древесина разных пород;
  • фанера;
  • шпон;
  • ДСП;
  • МДФ;
  • ДВП;
  • ламинат;
  • листовые композиты;
  • облицовочный пластик;
  • меламин.

Разрезать без сколов эти материалы возможно, благодаря установке на форматный станок отдельной пилы малого диаметра, выполняющей предварительную подрезку по дереву на линии действия основного диска.

Основные части

Каждый форматнораскроечный агрегат включает в себя такие конструктивные элементы:

  • станина;
  • основной стол (неподвижный);
  • дополнительный стол (подвижный);
  • узел раскроя (пильный);
  • направляющие;
  • приспособления дополнительной комплектации.

Пильный агрегат

Эта часть раскроечных станков представляет собой цельный блок на раме, состоящий из 2 пил с электродвигателями мощностью от 3 кВт до 5,5 кВт. Высота расположения над столом в среднем 0,08 – 0,13 м устанавливается ручной настройкой или электромеханическим приводом. Угол наклона меняется в пределах 0 — 46° при помощи поворотных секторов.

Подрезной диск Ø до 120 мм, скоростью 8000 об/мин, имеет направления вращения по ходу заготовки. Для сокращения времени перенастройки у форматно раскроечного станока felder присутствует система, которая позволяет убирать в сторону подрезной орган одним нажатием кнопки. Это необходимо, когда для производства детали на фельдер нужен основной диск большого диаметра.

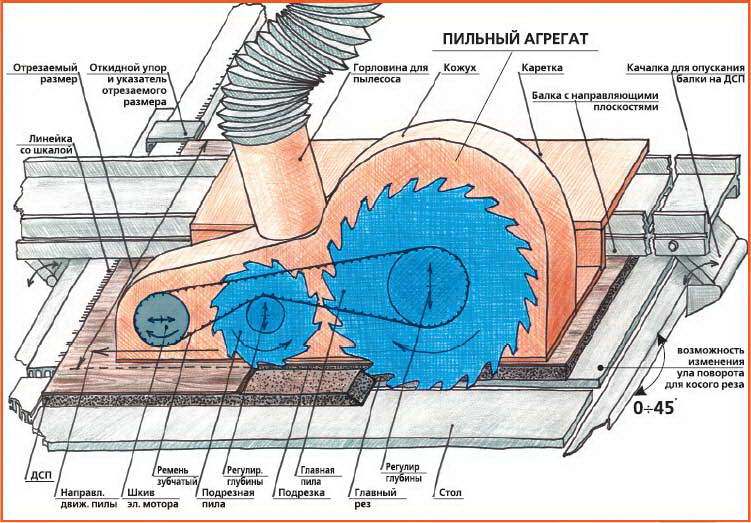

Устройство пильного узла

Основная пила вращается со скоростью 4000 – 6000 об/мин против направления подачи листа. Режим работы задают в зависимости от твердости материала (рез по дереву, слоистым, клееным плитам ЛДСП, пакету).

Движение по вертикали происходит 2 способами: поворот вокруг горизонтальной оси, скольжение по вертикальным направляющим. При установке узла раскроя в различные положения, пилы продолжают находиться в одной плоскости по отношению друг к другу. Ось поворота рассчитана и выполнена с использованием цапф так, чтобы не допустить заклинивания вращающегося ножа в неподвижной части форматного стола.

Столы

Неподвижная основа представляет собой гладкую фрезерованную плиту из чугуна. Увеличение размера рабочей зоны под крупногабаритный мебельный материал достигается дополнительной навеской плоскостей (удлиняющих, расширяющих), перемещением упорной линейки.

Размещение форматного листа раскроя производят на базовой плоскости подвижного стола. Конструкция собрана на каретке жестко, исключая деформации под максимально разрешенным весом пакета. Материал изготовления – алюминий. В нем сочетается прочность (многокамерный профиль) и незначительный собственный вес. Чтобы избежать следов от трения стола и заготовки в процессе производства, алюминий проходит специальную обработку (анодирование).

Роликовая каретка

Составные элементы подвижного стола:

  • каретка;
  • опорная рама;
  • угловая упорная линейка;
  • откидные упоры;
  • телескопические упоры.

Длина каретки в среднем 3,2 м, что позволяет укладывать сырье, соответствующее стандартным размерам для дсп, большинству других листовых материалов. Выход раскроечного узла за край реза составляет 20 – 30 см.

Механизм передвижения стола

Движение тележки происходит по призматическим направляющим профилям посредством роликов (шариков), удерживаемых сепаратором. Элементы вращения бывают стальными, пластиковыми. V-образный профиль направляющих изготовлен из стали. Крестообразный способ расположения X-Roll дает равномерное распределение нагрузки и плавность хода. Вибрации, перекосы устраняются системой регуляторов, компенсаторов.

Дополнительная оснастка

Точность форматно – раскроечной обработки на станке повышается автоматизацией работы, остановки, возврата в исходное положение, возможностью программирования операций, отслеживанием процесса на пульте управления оборудованием. Раскроечные модели станка, представленные в мебельной промышленности (россия) комплектуются в различных вариантах:

  • электрическим тормозом основной пилы;
  • двигателями повышенной мощности;
  • регуляторами скорости вращения диска;
  • системой смазки;
  • электромеханическими приводами настройки положения узлов, приспособлений;
  • прижимными устройствами для заготовки;
  • датчиком вибрации;
  • дополнительными упорами, линейками;
  • блоками программирования, индикации, защиты;
  • системы локализации стружки, пыли;
  • выдвижными опорными рамами.

Фигурный раскрой

Криволинейные поверхности заданной конфигурации получить самостоятельно еще сложнее, здесь придется дополнительно потратиться еще на приобретение фрезера, который поможет избавиться вам от сколов

не зазубрин, образовавшихся, когда вам придется резать ДСП.

Цена на ручной фрезер может значительно колебаться, исходя из фирмы-производителя, мощности, наличия дополнительных функций. Если вы не планируете заниматься производством мебели профессионально, то целесообразно приобрести недорогую модель.

Для раскроя ДСП нужно выполнить следующие шаги:

  1. разметив на листе дсп контуры необходимой детали, выкраиваем ее электролобзиком, стараясь пилить отступая на пару миллиметров от намеченной линии реза
  2. изготавливаем из ДВП или фанеры шаблоны проектного радиуса не тщательно зашлифовываем им торцы наждачкой
  3. приложив шаблон к отделываемой детали, зажмем его струбцинами не обработаем ручной копировальной фрезой с подшипником, убирая лишний материал ровно до намеченной линии.

В этом случае безразлично, какая фреза (с двумя по другому четырьмя ножами применяется). Единственное условие ножи обязаны} быть на всей высоте захватывать обрабатываемую толщину среза. После обработки остается только наклеить на деталь кромку. Как это делается смотрите на видео:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
