Разборка цепей управления и демонтаж угольных щеток

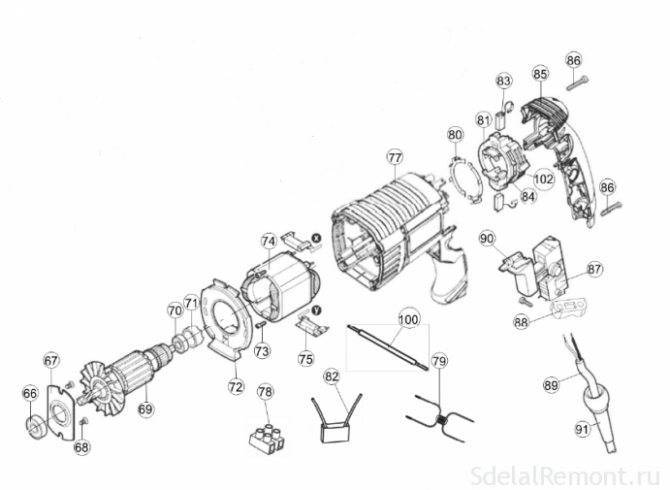

Базу управления перфоратором Интерскол составляет выключатель поз.87 и фиксатор реверса поз.90. С помощью комбинированной кнопки перфоратору есть вариант задавать частоту оборотов электродвигателя.
Чтоб достать щетки поз.83, нужно снять щеткодержатель поз.81. Снимается он поворотом против часовой стрелки на 90º. Освободив щеткодержатель, угольные щетки достать нетрудно.
Схема перфораторов Интерскол П710ЭР и П600ЭР имеет свои особенности:
- отсутствует щеткодержатель комбинированный;
- применен другой тип выключателя.
Нашему клиенту остается! Перфоратор Интерскол разобран. Читайте аннотацию о ремонте и как собрать и смазать перфоратор.
Источник
Конструктивные особенности быстрозажимного патрона типа SDS-plus
Начнем с различий в конструкции узла крепления быстрозажимного патрона.
Принцип разборки быстрозажимных патронов у всех перфораторов практически одинаковый.
В перфораторах Интерскол используется быстрозажимной патрон типа SDS-plus. Для работы с перфоратором Интерскол необходимо применять инструмент с хвостовиком SDS-plus.
Разборка быстрозажимного патрона
Разборку быстрозажимного патрона рассмотрим на примере перфоратора Интерскол П-26/800ЭР.
Установив перфоратор на заднюю часть ручки, надо снять защитную втулку поз.1, снять шайбу поз.2 и достать запорное кольцо поз.3.
Дальше снимаются шайба поз.4 и стопорное кольцо поз.5. На следующем этапе снимается нажимная втулка поз.6.
Для освобождения фиксирующего шарика поз.8 необходимо нажать на специальную шайбу поз.9. Выньте шарик, достаньте коническую пружину поз.10.
Конструкция быстрозажимного патрона перфоратора Интерскол П-30/900ЭР содержит меньшее количество деталей. Но порядок разборки остается такой же.
Быстрозажимные патроны у перфораторов Интерскол П-600ЭР и П-710ЭР практически одинаковые и разбираются в идентичной последовательности.
Быстрозажимной патрон перфоратора Интерсол П-30/900ЭР
Детали быстрозажимного патрона перфораторов Интерскол П600ЭР и П710ЭР демонтируются в следующей последовательности:
- снимается специальное кольцо поз.1;
- освобождается втулка освобождающая поз.2;
- нажимается кольцо специальное поз.3 и достается шарик поз.4;
- извлекается пружина спиральная поз.5.
У всех перфораторов Интерскол для снятия корпуса редуктора необходимо предварительно снять переключатель режимов.
Демонтаж ручки переключения режимов в перфораторе Интерскол П-26
Наклонив набок перфоратор, поверните ручку режимов поз.28 против часовой стрелки до упора при нажатой кнопке поз.26. Извлеките ручку из корпуса перфоратора.
Никогда не переключайте ручку режимов при работающем перфораторе.
Устройство перфоратора Интерскол
Инструмент способен работать в трех режимах: сверление, удар и сверление с ударом. Патрон типа SDS плюс помогает быстро менять насадки для работы. Предохранительная муфта может предотвратить поломку инструмента, если бур застрянет в материале.
Перфоратор имеет одну скорость и регулировку частоты вращения. Дополнительными возможностями инструмента можно считать дополнительную рукоятку, ограничитель глубины и блокировку кнопки включения.
Все перфораторы фирмы собраны по одинаковой схеме. Здесь есть три основных блока: блок редуктора удара, блок питания, блок статора.
Данные механизмы имеют свои особенности у различных групп инструментов.
Замена щеток электродвигателя
Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.
Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор: замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.
Читать также: Виды домашних растений фото с названиями
Чтобы добраться к месту, где установлены щетки, потребуется разобрать корпус, в котором установлен двигатель, или просто снять заднюю крышку. Открыв крышку, вы увидите щетки, закрепленные в специальных держателях. На фото ниже показано, как выглядят данные детали.
Щетки, которые устанавливаются на двигателях перфораторов, бывают 3-х видов.
- Графитовые – отличаются долговечностью, но поскольку они очень твердые, то притирание их к коллектору происходит не идеально, что негативным образом сказывается на последнем.
- Угольные – легко притираются к коллектору, обеспечивая хороший контакт, но быстро изнашиваются.
- Угольно-графитовые –идеальный вариант, так как являются смесью 2-х компонентов, которые дополняют друг друга.
Обращайте внимание на состояние пружины в новых щетках и крепление контакта. Если пружина слетит во время работы двигателя, то он получит значительные повреждения
Также, если пружина слабая, то хорошего контакта она не сможет обеспечить.
Обязательно перед тем, как поменять щетки, нужно хорошо прочистить ротор и статор от остатков графитовой или угольной пыли. Почистить данные детали можно с помощью технического или медицинского спирта.
Далее, следует закрепить электроды в держателях и притереть их к коллектору. Для этого положите кусок наждачной бумаги мелкой зернистости на коллектор и вращательными движениями в разные стороны произведите притирку электрода. Притирка продолжается до тех пор, пока контактная площадь электрода слега не закруглится. Это обеспечит лучшее его прилегание к пластинам коллектора и, соответственно – лучший контакт.
Инструкция: как разобрать патрон от дрели
Инструменты популярны в России и странах бывшего Союза в виду хорошего качества и недорогой цены. Российский производитель, который выпускает, как дрель-миксер, так и шуруповерт, различает ударные и безударные дрели. Ударная отличается наличием дополнительной функции – ударное движение.
Вначале откручивается верхняя гайка с зубчиками
Можно использовать газовый ключ, но это надо делать осторожно, чтобы не повредить гайку. В зависимости от выбранной модели, варьируется:
В зависимости от выбранной модели, варьируется:
- Мощность электродвигателя;
- Диаметр патрона;
- Скорость вращения.
Самый простой и эффективный способ разбора выглядит следующим образом. Нужно взять перфоратор, снять с него пыльник, установить переходник и одеть на него патрон, который предварительно сняли с дрели, прижать патрон к стене, не забыв проложить между ними резиновую прокладку-амортизатор.
Далее прижимаем к стене и включаем перфоратор в режиме удара. Все, патрон разобран. Очищаем его от мусора, которым он был забит – оптимально смазать все внутренности перед сборкой. Важный момент – не перепутать в патроне кулачки местами, каждый кулачок должен стоять на своем месте.
Конструкция
Разница между обычной дрелью и перфоратором заключается в том, что перфоратор обладает сильной ударной функцией, что помогает работать с более крепкими материалами. Мощность толчка инструмента позволяет мастеру растрачивать меньше физической силы. Одним из надежных помощников в хозяйстве, решении бытовых и ремонтных проблем, является представитель электрической техники Makita.
Устройство Makita состоит из механизированной и электрической частей. Его корпус делится на два цвета: черный и зеленый. Под черной частью находится механический узел, а под зеленой – электрический узел установки.
Механическая половина отвечает за следующие функции:
- подачу крутящего момента вала;
- крутящий момент;
- ударный толчок;
- передачу кручения от ротора до самого инструмента.
Разборка Перфоратора Интерскол П 30 900эр
Порядок разборки перфораторов Интерскол
В последние годы особенной популярностью пользуются перфораторы Интерскол. Они надежны в работах, ординарны в ремонте. Там просто достать запасные детали.
Перфораторы Интерскол имеют широкий выборка. Инструменты условно разбиты на два сектора: перфораторы, комплектуемые патроном типа SDS-plus, не перфораторы с патроном типа SDS-max.
Ремонт перфоратора Интерскол может выполняться как в сервисных центрах, так не без помощи других. Чтоб выполнить ремонт перфораторов Интерскол без помощи других, нужно иметь способности слесаря не зания в электротехнике в объеме средней школы.
Не повсевременно помните о соблюдении правил техники безопасности.
Кто инструмент обладает соответственной маркировальной табличкой. Крапива: перфоратор Интерскол П-18/450Эр. Расшифровывается:
- буковка П показывает, что инструмент относится к семейству перфораторов;
- цифра 18 показывает, что с данным перфоратором употребляются бур поперечником до 18 мм;
- цифра 450 показывает мощность перфоратора в ваттах.
Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР
-2, П32/1000Э, П-32/1000ЭВ-2.
Перфораторы Интерскол
с патронами SDS-max представлены последующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.
В сфере торговли считается другие модели перфораторов Интерскол: Интерскол П-600 ЭР не Интерскол П-710 ЭР. Эти модели производились в начале развития производства фирмы Интерскол.
В среде бытовых пользователей самыми распространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.
Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710
Принцип работы у всех перфораторов одинаков.
Вращательный момент от ротора передается на вал ствола и закрепленный на нем рабочий инструмент. Одновременно, при помощи подшипника качающегося, называемого в народе «пьяный подшипник», вращающий момент преобразуется в возвратно-поступательное движение, передающее ударный импульс на рабочий инструмент.
Все перфораторы Интерскол собраны по одной общей схеме и состоят из одних и тех же блоков.
READ Как Наточить Ножовку По Дереву
Условно перфораторы Интерскол состоят из трех блоков:
- Блок редуктора ударного узла.
- Блок статора.
- Блок цепей питания и управления.
Ремонт перфораторов Интерскол следует начинать с изучения схемы инструмента, подготовки инструментов и рабочего места.
Указанные блоки у перечисленных моделей имеют свои конструктивные особенности.
Для удобства рассмотрения разделим представленные перфораторы на группы.
- В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
- Во второй группе рассмотрим разборку перфораторов Интерскол П-600 и П710.
Конструктивные особенности быстрозажимного патрона типа SDS-plus
Начнем с различий в конструкции узла крепления быстрозажимного патрона.
Принцип разборки быстрозажимных патронов у всех перфораторов практически одинаковый.
В перфораторах Интерскол используется быстрозажимной патрон типа SDS-plus. Для работы с перфоратором Интерскол необходимо применять инструмент с хвостовиком SDS-plus.
Разборка редуктора перфоратора интерскол п 30 900эр
Ремонт перфоратора Интерскол П-30/900ЭР
Неисправность: перестал бить перфоратор почти сразу после покупки. Т.е. износа инструмента практически никакого.
Устранение: Удаление вязкой смазки с бойка, проммассы и смазки вокруг. Проммасса залипала на бойке из-за смазки. Скорее неисправность будет повторяться, т.к. смазка туда со временем должна попасть. Что где смотрим в чертеже на П-30/900ЭР p-30_900er_kat.pdf.
Возможно исправить ситуацию можно без разборки. Включаем режим перфоратора, включаем, ждём прогрева перфоратора, пока руку обжигать не будет. От трения произойдёт разогрев смазки и возможно он заработает.
Куплен год назад. Режим перфоратора в течении месяца эпизодического использования затух. Было такое, что иногда работал, иногда нет. Перфоратор перестал бить в любом режиме, с дрелью все в порядке. Сейчас снова потребовался режим перфоратора.
Стал разбирать, как обычно сначала делаем, потом ищем инструкцию. Без инструкции по разбору пазл разгадывался пол дня:
1. Разбираем держатель инструмента. Отодвигаем кожух и снимаем резиновую заглушку, снимаем кольцо фиксатор, затем снимаем все, что снимается.
2. Снимаем ручку переключения режимов работы дрель/смешанный/перфоратор. Здесь была самая соль. По началу разобрав все что можно, были безуспешные попытки вытащить редуктор из алюминиевого кожуха. Оказалось, что нужно ручку переключения режимов работы вывернуть в крайнее «секретное» положение по часовой стрелке и аккуратно пошатывая вытащить. В процессе не самых аккуратных попыток извлечения ручки, она была прилично повреждена. Но не смотря на все повреждения после финальной сборки всё работало как и раньше. Ниже фото положения ручки, при котором нажав на кнопку фиксатора её можно покачивая вытащить вверх:
Здесь повреждённая кнопка выдвинута слишком сильно, сломался фиксатор, удерживающий кнопку в обычном положении, собранном виде это роли не играет. И фото, правильного положения внутреннего механизма под ручкой переключения режимов работы:
два металлических штыря должны находиться в крайнем левом положении. Металлический выступ на ручке переключения должен поместиться между металлическими штырями. Левое верхнее углубление.
3. Откручиваем пластиковую крышку на рукоятке перфоратора. Снимаем пружины щёток. Оттягиваем щётки.
4. Откручиваем 4ре основных шурупа и разделяем корпус на 3 части. Алюминиевая + пластиковая части корпуса и редуктор с ротором. Ротор можно не откручивать. При установке ротора обратно будет сложно подшипник ротора вдеть в резиновый фиксатор на ручке кожуха, нужно слегка протереть внешний обод подшипника смазкой, только очень слегка.
Разъединяем поршень и ствол. Далее счищаем смазку с бойка внутри поршня и вокруг него, затем с проммассы расположенной в стволе и вокруг неё.
Принцип работы перфоратора: боёк, закреплённый внутри поршня в результате продольных поступательных движений бьёт по проммассе, проммасса отлетает и бьёт по закреплённой в патроне перфоратора насадке, сообщая энергию около 3.3 Дж. Затем проммасса отлетает обратно на боёк и все повторяется. Напрямую по инструменту боёк не бьёт, проммасса нормирует энергию, передаваемую насадке.
Работа перфоратора на малых оборотах .ogg: ссылка на .ogg файл видео
Источник
Как вставить патрон на перфораторе?
Иногда встречается неисправность, которая проявляется в невозможности фиксации рабочего органа в быстрозажимном патроне.
Перфораторы Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.
Отказ зажимного устройства происходит из-за износа фиксирующего шарика.
Ремонт пефроратора Интерскол, а конкретно его быстрозажимного патрона заключается в замене шариков и смазкой хвостовиков буров специальной смазкой. В качестве смазки для хвостовиков буров рекомендуется использовать специально разработанную мазь.
Перфораторы Интерскол комплектуются переключателями режимов различных конструкций. И это неспроста.
Часто пользователи переключают режим работы перфоратора, не останавливая инструмент. А это основная причина поломки переключателя режимов в перфораторах.
Определенной сложностью отличается переключатель режимов перфоратора Интерскол П-18/450ЭР.
Переключатель режимов перфоратора Интерскол П-18/450ЭР
Переключение режимов осуществляются за счет перевода полумуфты кулачковой поз.44 из зацепления с валом-шестерней поз.43.
Перевод осуществляется при помощи скобы переключения режимов поз.52, планки переключателя поз.55, ручки переключателя поз.16.
Неисправности проявляются в невозможности осуществить перевод переключателя в нужный режим.
Неисправность устраняется заменой пружины поз.48, выравниванием или заменой погнутых деталей.
Переключатель режимов перфоратора Интерскол П-26/800ЭР Переключение режимов осуществляется при помощи поводка переключателя поз.55, пружины поз.56 и ручки переключателя поз.28.
В конструкции используется наименьшее количество деталей, что повышает надежность и работоспособность перфоратора Интерскол П-28/800ЭР.
Переключатель режимов перфоратора Интерскол П-600ЭР Переключение режимов производится при помощи отвода муфты сцепления поз.40 от подшипника качения поз.41.
В первую очередь, необходимо понять тип используемого патрона внутри вашего электрического инструмента. Всего их три: быстрозажимный, кулачковый и цанговый SDS.
Быстрозажимный дополнительно делится на подвиды: одногильзовые и двугильзовые. Наиболее просто сменить деталь можно на цанговом SDS-варианте. В данном случае понадобится лишь повернуть сверло. В кулачковом и быстрозажимном типе деталь крепится при помощи ключа, поэтому тут придётся поработать.
Как только тип используемого патрона определён, можно приступать к следующему этапу: необходимо изучить крепление, за счёт которого он держится.
Крепится сверло либо на винтовом стержне, либо на шпинделе. Как правило, процесс разбора происходит достаточно быстро и без проблем, но бывают случаи слишком жесткой фиксации, для разборки которой потребуется время и некоторые дополнительные инструменты. В первом случае для снятия детали нужно будет запастись молотком, ключом и отверткой.
Для того чтобы снять патрон, нужно будет совершить следующие действия:
- уменьшить фиксацию сверла, легко постучав молотком по верхушке;
- выкрутить, использовав отвертку;
- зажать деталь в тисках или ключе, а затем прокрутить шпиндель.
Для того чтобы вставить патрон в перфоратор, необходимо проделать следующие действия: навернуть сверло на инструмент (причем важно вкручивать его до самого конца), затем вставить винт в гнездо и потом закрутить его до самого конца с использованием отвёртки. Важно правильно подобрать запасной патрон
Старайтесь не экономить на столь важной составляющей вашего электрического инструмента, который может понадобиться в любой момент. Идя в строительный магазин, лучше захватить перфоратор с собой, чтобы продавец смог помочь грамотно подобрать вам нужную деталь, так как не каждый патрон и электрическая дрель сочетаются между собой
Важно правильно подобрать запасной патрон. Старайтесь не экономить на столь важной составляющей вашего электрического инструмента, который может понадобиться в любой момент
Идя в строительный магазин, лучше захватить перфоратор с собой, чтобы продавец смог помочь грамотно подобрать вам нужную деталь, так как не каждый патрон и электрическая дрель сочетаются между собой.
О том, почему могут вылетать сверла из патрона перфоратора, узнаете в видео немного ниже.
Механическая группа неисправностей в перфораторах Интерскол
Рассмотрим все неисправности на примере перфоратора Интерскол П-26/800ЭР.
В первую группу неисправностей входят поломки, связанные с выходом из строя деталей ударного механизма.
Данная группа неисправностей проявляется в том, что при работе перфоратор сверлит, а долбить не может.
Износ уплотнительных резиновых колец
Ослабление силы удара происходит постепенно. По мере износа резиновых колец происходит утечка воздуха в пневматической системе создания удара. Сила удара ослабевает, удар становится жестким. Помимо пропадания пневматических свойств происходит разрушение ударников, бойков, прессмасс.
Набор резиновых уплотнительных колец к перфоратору Интерскол
Ремонт перфоратора Интерскол при износе уплотнительных колец заключается в замене их на новые.
Установка новых резиновых колец производится при любой разборке перфоратора с обязательным нанесением смазки уплотнительных колец смазочными материалами, инертными к резиновым изделиям. К таким смазкам относится отечественная смазка типа Циатим-224, производимая по ГОСТ 9433-80.
Резиновое уплотнительное кольцо смазывается тонким слоем смазки Циатим-224 и надевается на нужную деталь, предварительно вымытую от старой смазки в растворе смеси керосина и бензина.
Разрушение бойков, ударников, стволов, поршней
При большой изношенности резиновых уплотнительных колец и несвоевременной их замене происходит разрушение прессмассы поз.16, ствола поз.36, корпуса ловителя поз.40, бойка поз.45. От удара на деталях появляется наклеп, трещины, искривления, заклинивания.
Неисправности устраняются заменой деталей на новые с обязательной сменой уплотнителей.

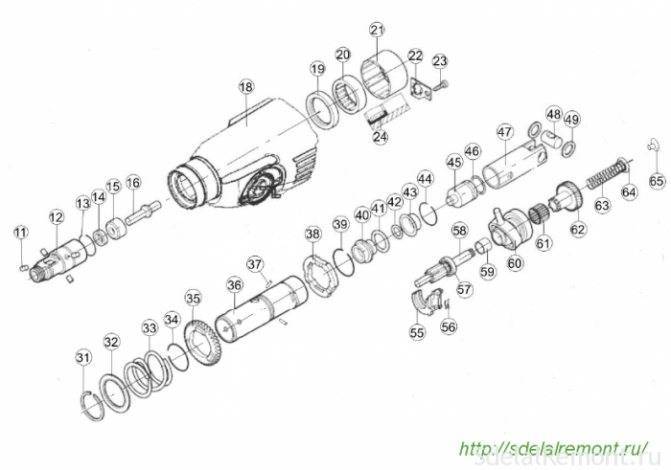

Детали ударного блока перфоратора Интерскол П-26/800ЭР
Разрушение поршня поз.47 бывает двух видов:
- Разрушается юбка поршня;
- Отламываются уши установки пальца поз.48.
Ремонт перфоратора Интерскол П-26/800ЭР и его разрушенного поршня выполняется заменой поршня на новый. Приобретая поршень, тщательно проверяйте шероховатость внутренней поверхности поршня. Она должна быть доведена до зеркального блеска.
Выход из строя ствола поз. 36 проявляется не часто. Главная причина, царапины на внутренней поверхности при выходе из строя ударников, бойков, проммассы.
Если глубина царапин не большая, то царапины можно вывести притиром. При большой глубине царапин обеспечить герметичность невозможно, а это сказывается на работе перфоратора в режиме «Удар».
Разрушение подшипника качения
Ударный импульс создается не только пневматической системой ударного механизма, но и преобразованием вращательного движения в возвратно-поступательное за счет работы подшипника качения поз.60. Бывают случаи разрушения обоймы подшипника.
При разрушении подшипника качения ремонт перфоратора Интерскол П-26/800ЭР заключается в полной замене детали.
Нарушение передачи вращательного момента в возвратно-поступательное может прерываться из-за проскальзывания шлицов колеса зубчатого комбинированного поз.62 в шлицах подшипника качения поз.60.
Неисправность устраняется исправлением профиля зуба при помощи круглого надфиля.
Пропадание режима удара проявляется при неправильной работе переключателя режимов. Перевод ручки переключателя режимов не перемещает поводок переключателя поз.55.
Поломка устраняется исправлением сборки промежуточного вала-шестерни поз.58.
Группа неисправностей, при которых перфоратор долбит, но не сверлит.
Основные правила эксплуатации перфоратора
Для долгой и безопасной работы перфоратора следует строго соблюдать некоторые рекомендации:
- Ударное приспособление должно плотно держаться в патроне. Перед его закреплением необходимо смазать хвостовик средством, рекомендуемым в инструкции.
- По окончании работы производите очистку оснастки и патрона от различного мусора.
- Периодически вынимайте бур из бетона (через каждые 2 см). При сверлении больших отверстий применяйте буры разного диаметра.
- При выполнении большого объёма работы делайте технологические перерывы, чтобы дать возможность оснастке остыть. Штурм в работе не приветствуется.
- Проводите регулярную профилактическую чистку и смазку инструмента.
- Держать перфоратор необходимо в специальной упаковочной коробке.
Выполнение этих несложных операций поможет избежать преждевременного износа вашего помощника. Помните, что предотвратить поломку легче, нежели потом её исправить.
Originally posted 2018-03-28 15:06:35.
Механические неисправности
С механическими повреждениями мало труднее: перфоратор состоит из многих деталей, потому сходу установить причину поломки может и даже не получиться. Главное, пристально зрительно оглядеть что остается сделать нашему клиенту детали, а после выявления поломки аккуратненько её убрать. Вот главные вероятные повреждения, которые есть вариант поправить на дому.
Устройство врубается, однако не долбит.
- Переключатель. Большая часть устройств обустроены переключателями режимов работы. миф механизм и подвержен поломкам. Если перфоратор закончил долбить, вероятнее всего причина в выработанных пальцах переключателя. В свое время работы они повсевременно контактируют с вращающимися деталями при этом приводит к износу.
- Сломался отросток фиксатора, удерживающий его в корпусе редуктора, что содействует самопроизвольному переключению режимов. Конечно не поменять фиксатор, если вас не смущает эта неувязка, перфоратор-то в любом случае работает.
Сменять переключатель. Если подходящего переключателя нет, а работу нельзя приостановить, то конечно развернуть изношенную деталь на 180 градусов можно продолжить работу.
- Патрон. Эта часть механизма поддаётся большей нагрузки, что приводит к его поломке. Если такое случилось с патроном, то его следует сменять. Единственное, что продлевает срок службы — это профилактический уход за ним: промывание от пыли бензином, очистка от грязищи и т. д.
- Компрессорное кольцо и боек. Их поломка иногда происходит по причине огромных нагрузок. При сильных нажатиях миниатюризируется ход бойка, что и приводит к неисправности. При поломке выход один — поменять.
- Редуктор. При неисправности редуктора необходимо его аккуратненько разобрать и поочерёдно проверить нашему клиенту остается детали. Самым уязвимым местом редуктора конечно подшипник. Сперва проверяем его целостность. Если необходимо его меняем. Напротив он цел, причина а возможно в месте посадки. Оно может выработаться и плохо держать подшипник. Тогда придётся поменять сам корпус перфоратора. Конечно придти в негодность шестерни редуктора. Зрительно их просто выявить, но починить нельзя — придётся поменять.
- Утечка масла. При утечке (необходимо подчеркнуть, что такое случается нечасто) следует сменять сальник. Находится он в шее корпуса.
- На работу может оказывать влияние и попадания грязищи. Относительно этого свидетельствует треск по другому скрежет. Для избежания схожей препядствия, часто проводите очистку и смазывание внутренней части перфоратора. Принципиально использовать смазку только 1-го типа, такую же, какую использовали ранее.
Что нужно знать о ремонте перфораторов?
Несомненно, владельцы такого дорогого оборудования хотят, чтобы их устройства были высокого качества и выполняли свою работу на 100%. Прежде всего, правильное использование инструмента защитит вас от серьезных повреждений, о которых мы поговорим позже. И, конечно же, своевременный ремонт устройства. В то же время любая небольшая неисправность уже должна быть поводом для беспокойства и подготовки к ремонту.
READ Чем Можно Резать Гипсокартон В Домашних Условиях
Поэтому такими «маяками» могут быть:
- Нестабильная работа перфоратора в рабочем режиме;
- Появление странных звуков при включении удара;
- Запах горения;
- Перфоратор не забивается, хотя для этого нет очевидных причин.
Когда что-то подобное произошло с вашим оборудованием, пришло время его починить
Как и любая такая работа, она требует осторожности, понимания причины неудачи и умения с ней справляться. И ваш первый шаг в ремонте
проанализировать инструмент на его компоненты. Для многих даже этот этап сложный, поэтому нужно знать все с нюансами. как, что и почему!
Смазываем патрон и хвостовик бура
Эта операция очень проста, поэтому описание ее будет довольно коротким.
Просто берем буровую смазку и добавляем ее прямо в патрон. Другой вариант предусматривает нанесение ее на хвостовик с последующей установкой его в гнездо патрона. Но никто не запрещает совместить два этих способа для надежности.
Необходимо следить, чтобы смазка постоянно присутствовала и по мере необходимости добавлять новую. Если пренебречь этой процедурой, то хвостовик будет перегреваться, что приведет либо к его отрыванию от остальной части бура, либо к расплющиванию. Поэтому не ленитесь и добавляйте.
Вот и все, что нужно знать по патрону и хвостовику.
Как и обещал, прилагаю в конце ссылки на видео с отсоединением переключателя:
Это вся информация, что есть у меня по вопросу смазывания перфоратора. Надеюсь было понятно и доступно. На этом прощаюсь — до новых встреч!
Перфораторы достаточно неприхотливы в обслуживании. Для поддержания рабочего состояния перфоратора Интерскол необходимо своевременно менять смазку в редукторе всякий раз, когда производится замена износившихся угольных щеток электродвигателя.
Старая смазка убирается в обязательном порядке, предпочтительнее удалять специальными моющими составами, применяемыми в сервисных центрах. Но домашний мастер прекрасно обойдется раствором смеси керосина и бензина. Сборка перфоратора Интерскол своими руками представляет собой достаточно простой технологический процесс. Надо только прочитать инструкцию по разборке, схему, каталог запасных частей. Перед сборкой подготовьте новые или отремонтированные и чисто вымытые детали, новый ремонтный комплект уплотнительных колец, смазочные материалы, инструмент и вспомогательные материалы. Не забудьте о правильной подготовке рабочего места и освещения на нем.
Набивка новой смазки производится на чисто вымытые детали и только та, которая рекомендована для данного узла.
Закладывая новый смазочный материал, не переусердствуйте: излишки смазки в процессе работы перфоратора часто выдавливаются через корпус редуктора и приводят к разрушению сальников.
Перед сборкой деталей проверяйте внутренние поверхности на шероховатость. Поверхность должна быть отполирована до зеркального состояния. При низкой шероховатости истирание резиновых уплотнительных колец происходит более интенсивно. Подробно о ремонте перфоратора Интерскол.
Разборка электрической части перфоратора Интерскол
Электрическая часть перфоратора Интерскол состоит из трех основных частей:
- ротор;
- статор;
- цепи управления с угольными щетками.
Порядок разборки электрической части всех моделей перфораторов Интерскол практически одинаковый.
Электрическая схема перфоратора Интерскол П-26/800ЭР
На предыдущих этапах мы разделили корпус на два: корпус редуктора и корпус статора.
Разборка статора
Для разборки статора поз.74, необходимо вытащить из корпуса поз.77 защитную диафрагму поз.72, закрывающую статор от попадания грязи, пыли.
Открутить два винта поз.73 и вытащить статор поз.74. Для облегчения процесса вытаскивания достаточно постучать по торцу крышки статора деревянным молотком или бруском.
Со статора можно снять колодки клеммные поз.75. Это делается для того, чтобы проверить качество контактов от статора к щеткодержателю.
Разборка ротора
Ротор разбирается в случае, когда необходимо заменить коллектор, подшипники, перемотать обмотки.
Отделить ротор от узла ударного механизма можно, освободив два винта поз.68 и сняв щит поз.67.
С ротора поз.69 надо снять подшипники поз.66, 70, втулку демпфирующую поз.71. Подшипники легко снимаются при помощи съемника.
Разборка цепей управления и демонтаж угольных щеток
Основу управления перфоратором Интерскол составляет выключатель поз.87 и фиксатор реверса поз.90. При помощи комбинированной кнопки перфоратору можно задавать частоту оборотов электродвигателя.
Чтобы достать щетки поз.83, надо снять щеткодержатель поз.81. Снимается он поворотом против часовой стрелки на 90º. Освободив щеткодержатель, угольные щетки достать несложно.
Схема перфораторов Интерскол П710ЭР и П600ЭР имеет свои особенности:
- отсутствует щеткодержатель комбинированный;
- использован другой тип выключателя.
Все! Перфоратор Интерскол разобран. Читайте инструкцию о ремонте и как собрать и смазать перфоратор.
Вывод
Фирма Интерскол в очередной раз выпустила массовый продукт, который, думаю, по достоинству оценят как любители, так и профессионалы. Перфоратор П-30/900ЭР-2 – это именно тот инструмент, который нужен большинству мастеров. Продукты конкурентов либо уступают по характеристикам и качеству исполнения, либо продаются существенно дороже. Лично мне для полного счастья в данной модели не хватает лишь системы активного гашения вибраций.
В последнее время особой популярностью пользуются перфораторы Интерскол. Они надежны в работе, просты в ремонте. На них легко достать запасные детали.
Перфораторы Интерскол имеют широкий модельный ряд. Инструменты условно разбиты на два сегмента: перфораторы, комплектуемые патроном типа SDS-plus, и перфораторы с патроном типа SDS-max.
Ремонт перфоратора Интерскол может производиться как в сервисных центрах, так и самостоятельно. Чтобы выполнить ремонт перфораторов Интерскол своими руками, надо иметь навыки слесаря и познания в электротехнике в объеме средней школы.
Каждый инструмент обладает соответствующей маркировальной табличкой. Например: перфоратор Интерскол П-18/450Эр. Расшифровывается:
- буква П указывает, что инструмент относится к семейству перфораторов;
- цифра 18 указывает, что с данным перфоратором можно использовать бур диаметром до 18 мм;
- цифра 450 указывает мощность перфоратора в ваттах.
Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР-2, П32/1000Э, П-32/1000ЭВ-2.
Перфораторы Интерскол с патронами SDS-max представлены следующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.
На рынке есть и другие модели перфораторов Интерскол: Интерскол П-600 ЭР и Интерскол П-710 ЭР. Эти модели производились в начале развития производства фирмы Интерскол.
В среде бытовых пользователей самыми распространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.
