Как резать бумагу на плоттере

Что такое плоттер, виды

Современные плоттеры представлены различными видами, каждый из которых предназначен для определенной сферы применения.

Преимущества струйных плоттеров:

  • высокое качество печати;
  • автоматическая очистка печатающей головки;
  • автоматическое выравнивание.

Принцип печати этого устройства похож на обыкновенные струйные принтеры. Они делают качественную печать в большом количестве: текст и изображение получаются чистыми и четкими.

На видео: Шелкография, печать по ткани

Среди недостатков один из главных – невысокая скорость печати. Несмотря на приемлемую цену аппарата, замена картриджей – довольно дорогостоящая процедура. Плоттер оснащен функцией автоматической очистки печатающей головки, при этом вероятность утечки чернил остается. Струйные плоттеры отличаются недолгим сроком службы, потому через некоторое время эксплуатации может потребоваться ремонта и замена составляющих.

Изображение, напечатанное на струйном плоттере, со временем выцветает. Для его сохранения требуется принятие особых мер по сохранению готового изображения, к примеру, ламинирование или использование самоламинирующейся бумаги.

На видео: Как применять плоттер

Термальные плоттеры характеризуются высокой скоростью печати. Печатают по тому же принципу, что и аппараты факсимильного типа. Принцип печати состоит в том, что тонкая лавсановая лента с красящим слоем на восковой основе (с низкой температурой плавления) размещается между бумагой или прозрачной пленкой и термонагревателем.

Организация печатного бизнеса с нуля

На донорной ленте нанесены цветные области каждого из основных цветов. Формат ленты соответствует размерам листа. На бумажный лист изображение переносится с помощью головки из тысячи мельчайших нагревательных элементов, которая переносит цвет с донорной ленты. В месте нагрева восковой пигмент расправляется и остается на листе. Цветная печать на термографическом плоттере занимает в четыре раза больше времени, так как за одну проходку на листе отпечатывается один из четырех основных цветов, а значит и затраты донорного цветоносителя вырастают в четыре раза.

Лазерные и светодиодные плоттеры работают с использованием электрографической технологии передачи изображения. Светодиодные плоттеры – следующее поколение устройств после лазерных плоттеров. На смену сложной системе вращающихся зеркальных призм и линз пришла технология точечных полупроводниковых светодиодов.

Вращающийся селеновый барабан, который выступает промежуточным носителем изображения, заряжается до потенциала в сотни вольт. Скрытое электростатическое изображение создается за счет этого заряда, который снимается световым или лазерным лучом. В итоге мелкодисперсный тонер переносится на бумагу механическим путем. На конечном этапе изображение проходит через нагреватель, в котором запекается тонер.

Светодиодные и лазерные плоттеры широко применяются для печати картографических, архитектурных, дизайнерских схем. Высокая стоимость устройства компенсируется низкой ценой одной страницы и высокой производительностью.

История создания плоттера

В разных источниках встречается оборудование под названием графопостроитель. Это и есть плоттеры, которые были изначально так названы. Предназначались машины для черчения схем, таблиц, карт и других графических изображений на носителе большого формата.

Изначально графопостроители были предназначены для печати графических изображений на большом формате носителя

Графопостроители появились с началом развития компьютеризации. В 1959 году на продажу поступила первая модель Calcomp 565. Аппарат вдоль оси колесиками перемещал бумажный носитель. Рисование осуществлялось пишущим пером.

На смену Calcomp 565 пришел усовершенствованный графопостроитель Computervision’s Interact I. Оборудование было оснащено системой автопроектирования. Рисующий элемент заменили шариковым пером. Преимуществом оборудования стала высокая точность изображения. Со временем производитель его модернизировал. Появилась возможность нанесения цветного рисунка разноцветными перьями.

Планшетные модели с высоким разрешением появились в 1970 году. Выпуском оборудования занялись производители HP и Tektronix. Электронные устройства по габаритам напоминали стол.

Современный плоттер является многофункциональным устройством

Современный плоттер — это устройство, служащее для яркой красочной печати с высоким разрешением. Многие модели имеют большую оперативную память и жесткий диск. Появилась дополнительная функция резки. Усовершенствовались рисующие блоки, что позволило использовать носителем не только бумагу, но и другие материалы.

Угол заточки ножа

Не менее важно уделить внимание и углу заточки ножа. Обычно в режущих плоттерах устанавливаются ножи с углами 30º, 45º и 60º. Чем тоньше пленка и чем больше уровень детализации (если вы преимущественно вырезаете миниатюрные объекты), тем меньше должен быть угол ножа

Например, нож, заточенный под углом 30º идеально подойдет для самых тонких пленок — 25-50 мкм. Нож с углом 45º принято считать универсальным — он хорошо справится с большинством термотрансферных и самоклеящихся пленок толщиной 50-100 мкм, типа Oracal. 60-ти градусный нож необходим в случаях, когда требуется разрезать толстый флок или различные виды трансферных пленок толщиной более 100 мкм

Чем тоньше пленка и чем больше уровень детализации (если вы преимущественно вырезаете миниатюрные объекты), тем меньше должен быть угол ножа. Например, нож, заточенный под углом 30º идеально подойдет для самых тонких пленок — 25-50 мкм. Нож с углом 45º принято считать универсальным — он хорошо справится с большинством термотрансферных и самоклеящихся пленок толщиной 50-100 мкм, типа Oracal. 60-ти градусный нож необходим в случаях, когда требуется разрезать толстый флок или различные виды трансферных пленок толщиной более 100 мкм.

Формат файла для плоттерной резки

Так как наклейки состоят из двух частей — непосредственно клеевого слоя и слоя с картинкой, вам потребуется предоставить для печати и резки два файла. Макеты для плоттерной резки требуется подготовить в файлах следующих форматов:

  1. Для печати. В нем находится раскладка изображений, формат — TIFF или PDF, все объекты картинки должны размещаться на одном слое. Чтобы совместить его со вторым слоем, рекомендуется нанести крестики по центру размещения картинок — однако после их необходимо удалить.

  2. Для резки. Будущий клеевой слой в формате EPS или AI. Все, что должно располагаться в этом файле — крестики в местах размещения картинок для сведения изображений толщиной 0,35 миллиметров и контуры резки — с толщиной Hairline или 0,216 pt.

Лучшие планшетные режущие плоттеры

Представляют собой плоский стол, к которому крепится материал для резки. За счет неподвижного состояния на выходе получается идеально четкая, ровная картинка или надпись. Способны обрабатывать кожу, плотный картон, полотна и другие нестандартные носители. По итогам работы VyborExperta.ru было выделено 3 модели от разных брендов.

Brother ScanNCut CM300

Считается первой в мире моделью со встроенным сканером в высоком разрешении 300 dpi. Предназначен для вырезки изображений и надписей на бумаге, термопленке, тканях и других материалах, не превышающих 1,5 мм в толщину, 610 мм в длину и 305 мм в ширину. Сначала сканируются любые рисунки – от простых форм до сложных дизайнерских решений. Здесь встроены 5 шрифтов и 601 дизайн, в том числе для квилтинга. Работа осуществляется или по заданному отступу, или по контору. Со скоростью 112 мм/с нож создает невероятно точные изображения прямо на глазах.

Настройка, редактирование и выбор шрифтов происходит на сенсорном дисплее. Память прибора рассчитана на 1 Мб информации. Для наглядности: от 30 до 60 файлов, в зависимости от детальности, можно сохранять в машине. Подключение к ПК осуществляется через USB-порт. Всего 2 порта. Одновременно можно работать с флешки. В комплекте идут стандартный нож, держатель для ножа, раскройный мат, лопатка, стилус и сумка для аксессуаров.

Достоинства:

  • Встроенный сканер;
  • Разные дизайны, шрифты;
  • Быстрая, точная работа;
  • Простое управление;
  • Не занимает много места;
  • Хорошая комплектация.

Недостатки:

Дорогое дополнительное оборудование.

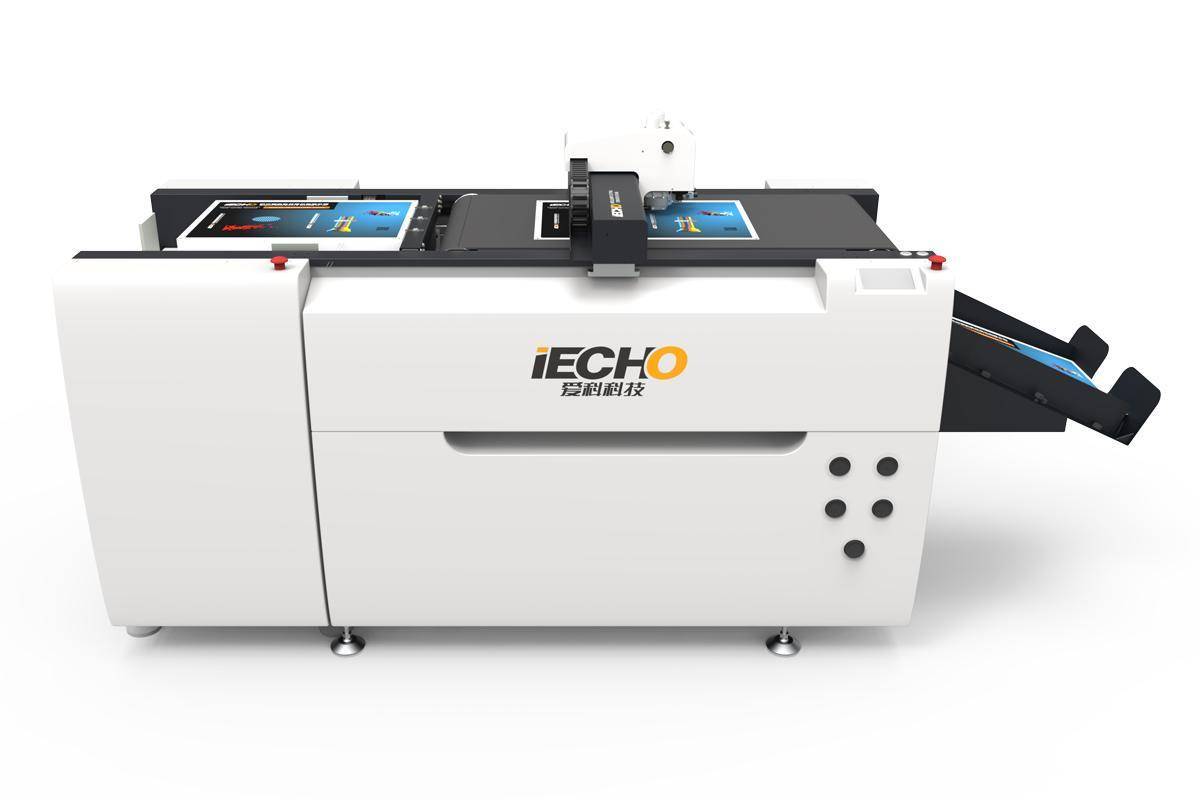

iECHO PK-0604

Оснащен интеллектуальными функциями для творчества – от вырезания простых этикеток до фигурной резки. Можно использовать любой листовой материал до 6 мм в толщину: наклейки, винил, синтетическую бумагу, картон разных типов. Максимальный формат – 600×400 мм. Флюгерные ножи работают с невероятной скоростью – 1000 мм/сек. Точность повторения до 0,1 мм. Независимо от выбранной рабочей поверхности – на выходе получается картинка в высоком качестве, без погрешностей.

В отличие от аналогичных предложений оснащен автоматическим подъемом листов из стопки. Подача в зону резки происходит по конвейеру. Ручное позиционирование носителей не требуется – процесс автоматический. Остается только установить специальное программное обеспечение, которое входит в комплект поставки, и разработать шаблон. Пользователи могут ставить проекты в очередь, контролировать траекторию резания, получать историю по выполненным заданиям. В серии PK-0604 появилась дополнительная опция для рисования.

Достоинства:

  • Полностью автоматизированная система;
  • Защитная функция отключения каретки;
  • Способен работать с различными материалами;
  • Широкая область применения;
  • В базовой комплектации – все необходимые инструменты;
  • Компактный, безопасный.

Недостатки:

Высокая цена.

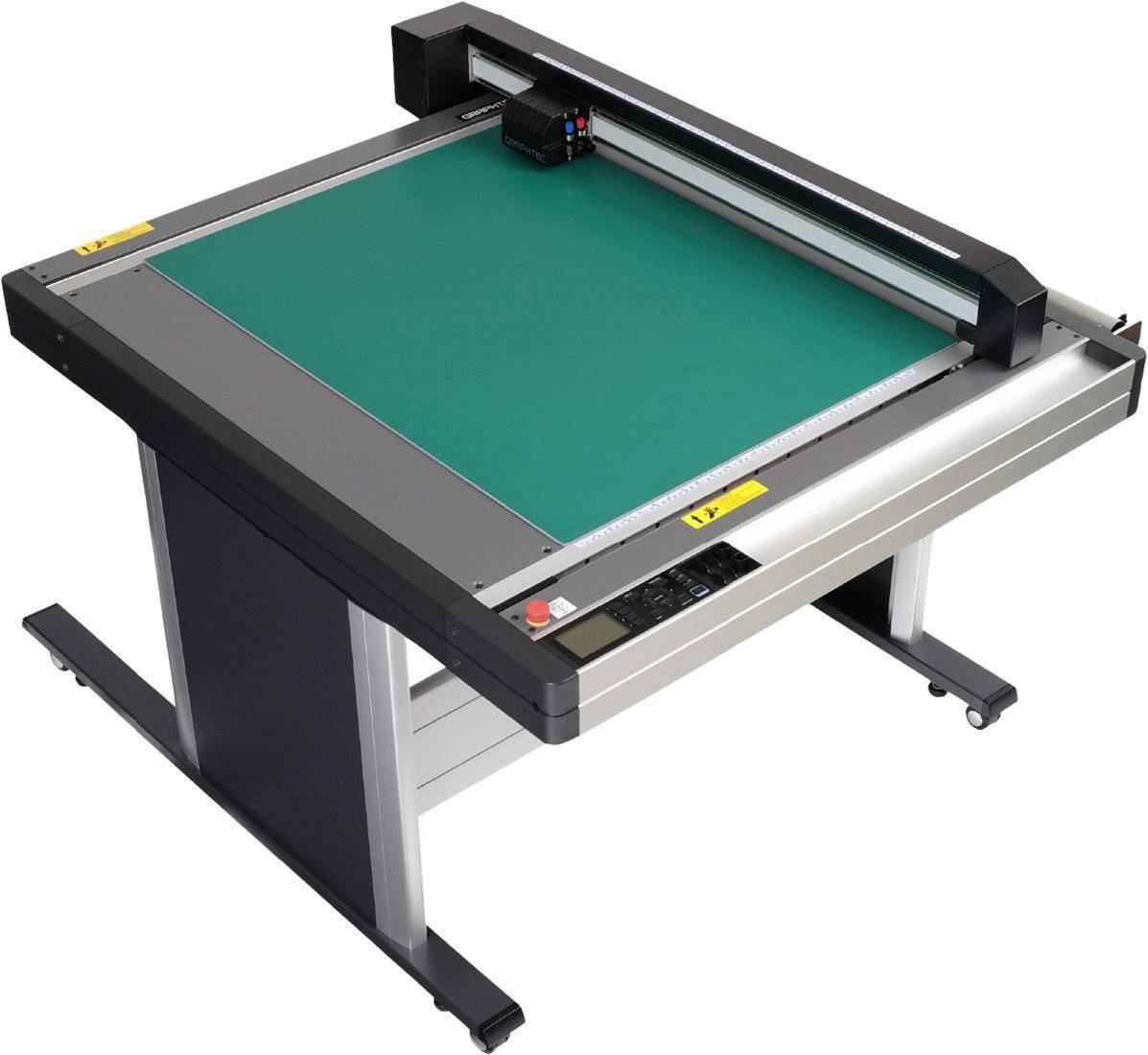

Graphtec FCX2000-60VC

Предназначен для контурной резки, изготовления шаблонов, лекал для пошива одежды/обуви, производства упаковочных материалов, пазлов без использования вырубки. Нож из легированной стали совершает «шаги» со скоростью 400 мм/сек. В наборе идет нож-биговщик, предназначенный для резки плотного картона. Настольный тип позволяет быстро раскладывать материалы для работы. За надежную фиксацию отвечает вакуумный прижим, поэтому можно использовать самые тяжелые, толстые полотна.

Для управления предназначена удобная панель с ЖК-дисплеем. Здесь устанавливаются командные режимы: резка/биговка, скорость, выравнивание. Подключение к ПК осуществляется через сетевой интерфейс Ethernet. Совместим с разными ОС. Можно печатать напрямую с флешки. В комплект поставки входят ножи, держатель для ножей и рулона, лупа, инструменты для регулирования высоты и USB-кабель.

Достоинства:

  • Технология вакуумного прижимания;
  • Высокая скорость работы;
  • Удобный, просто интерфейс;
  • Кнопка экстренной остановки машины;
  • Широкая сфера применения.

Недостатки:

  • Стоимость;
  • Тяжелый, требуется отдельное место для установки.

Планшетные режущие плоттеры Graphtec – продукция одного из ведущих брендов в мире. Оборудование совместимо с широким спектром приложений для макетирования. Однако для экономии времени и расхода материалов рекомендуют работать со специализированным программным обеспечением от производителя.

Лучшие светодиодные принтеры

Подготовка устройства к работе

Настройка плоттера проходит по следующей схеме.

  1. Вначале в привод ПК вставляют диск с программным обеспечением. Он обычно идёт в комплекте с оборудованием. Если такой диск отсутствует, то файлы с драйверами и инструкцией по установке можно скачать с сайта фирмы, выпустившей настраиваемую модель.
  2. Затем включают плоттер, устанавливают нужную для его работы программу на компьютер.
  3. В меню «Пуск» находят иконку «Устройства». Когда система обнаружит новое оборудование, тогда в графе «Принтеры и факсы» дважды левой кнопкой мыши нажимают на изображение плоттера.
  4. Настраивают параметры работы техники. К ним относятся: тип носителя и способ его подачи, формат бумаги, область печати и прочие.

Виды плоттеров по способу размещения листа

Носителем для оборудования выступает бумага, картон, пленка, ткань синтетические и другие материалы. Они бывают в виде листов или рулонов. Каждый вид плоттеров предназначен для подачи определенного носителя, отчего зависит его устройство.

Планшетные плоттеры

Устройство оборудования планшетного типа по функциональности напоминает принтер. Работает техника только с листовым носителем. Он неподвижно закрепляется на столе методом магнитной, электрической или механической фиксации.

Устройство планшетных моделей предусматривает наличие большого стола для листов носителя

Планшетные устройства обычно применяют для нанесения изображения в формате А2 и А3. Недостатком является большой размер за счет наличия стола. Из-за этого устройства планшетного типа мало популярны. Востребована такая техника при печати рекламных вывесок огромных размеров.

Рулонные плоттер

Особенностью рулонного оборудования является компактность. Носитель намотан в рулон определенной толщины. Подача происходит по барабану, где в процессе движения рисующий блок наносит изображение.

Устройство рулонных моделей позволяет при компактных размерах оборудования использовать длинные носители, намотанные в рулон

Для аппарата необходимо мало места. Рулонные модели экономят расходные материалы, отличаются лучшим качеством печати. По функциональности аппараты тоже выигрывают. Их устройство позволяет выполнять большее количество задач.

Оптическое позиционирование

Оптическое позиционирование — современная и очень удобная функция, необходимая для исключительной точности резки. Оптический датчик, расположенный в плоттере, по специальным меткам определяет края напечатанного изображения и не дает режущей головке выйти за их пределы. Разные производители внедряют свои способы позиционирования (по частям, по 4 точкам, сложная копия), однако само наличие этой опции существенно упростит работу.

Узнать дополнительную информацию об этом товаре, получить профессиональные рекомендации по выбору, а также купить режущий плоттер нужной модификации вы сможете, обратившись за консультацией к нашим специалистам.

Связаться с менеджерами отдела продаж можно по многоканальному телефону (для московских клиентов) или позвонив на бесплатный номер 8-800-333-10-11 (для региональных клиентов).

Основные сведения.

Контурная резка: как это работает.

Данная функция создана для работы с плоттерами/катерами, поддерживающими коммандный язык HP/GL (DMPL), и позволяет “резать” непосредственно из-под CorelDraw.

Все, что нужно для его работы – это установленный драйвер принтера любого производителя (например, Roland), который необходим только для обмена данными.

Проблема “резки” из-под CDR через драйвер, в большинстве случаев, заключается в том, что часто чем больше (по длине) блок выдается на плоттер, тем менее аккуратно он “вырезается”, что в свою очередь делает невозможным “резать” некоторые блоки по причине наличия очень больших и мелких объектов в его составе. Данную проблему (и не только ее) решает эта функция – качество выводимых кривых никак не зависит от длины блока в связи с тем, что подготовку файла печати на плоттер выполняет не Корел, а функция. Причем, в состав последнего входят дополнительные алгоритмы, позволяющие сглаживать кривые, менять точку входа ножа, а так же программно эмулировать offset (Sharpen Angel) ножа, что позволяет использовать его вместе с недорогими плоттерами не коммерческого использования, не имеющими аппартного оффсета (как правило китайского производства).

Резка на плоттере

Основная характеристика работы каттеров зависит от следующих критериев.

  1. Остроты лезвия. Важна при выполнении мелких работ, требующих высокой чёткости.
  2. Качества исходного рисунка. Определяет насколько само изображение точно и верно выстроено.
  3. Адгезионных свойств подложки, которая должна хорошо фиксировать листы из кожи, фетра, винила и прочих рабочих материалов.
  4. Правильности настройки устройства под определённый расходный материал.

Перед началом работы на новом оборудовании его следует протестировать. Это позволит избежать порчи наклеек из-за неправильно указанного материала.

Если устройство рассчитано не только на печать выкроек, но и на их нарезку, в настройках системы нужно будет указать давление на нож и вылет лезвия. Для толстых материалов, таких как картон, важна высота подъёма рабочего инструмента.

Совет! Для каждого типа материала необходимо иметь своё лезвие, которое может быть промаркировано производителем соответствующим образом (К – картон, Б – бумага). Ножи для фанеры, ткани, винила или кожи будут сильно отличаться между собой.

Плёнка и бумага – это материалы, являющиеся самыми распространёнными расходниками для каттеров при изготовлении табличек и прочей продукции. Плоттерная резка каждого из них имеет определённые особенности.

Что следует учесть при работе с оракалом

Самоклеящаяся пленка требует высокой точности при нарезке. Обработка оракала включает несколько этапов.

  1. Зачистку поверхности.
  2. Нарезку изображения.
  3. Выборку пленки.
  4. Монтаж на поверхность.

Особое внимание следует уделять материалу в момент фиксации. Чем больше формат листа, тем легче плёнка деформируется

Пример резки оракала по меткам можно посмотреть в нижеследующем видео.

Нюансы обращения с бумагой

По сравнению с плёнкой для термопереноса бумага является материалом неприхотливым. Для эффективной работы оператору достаточно следить за остротой резака. Перед началом процесса необходимо проверить силу давления ножа. Когда она слишком мала – изображение не отделится от основы либо будет слабо различимо. Если, наоборот, велика, то лист может деформироваться. Проверить, как работает устройство и оценить качество полученного изображения можно, запустив плоттер в тестовом режиме.

Резка на плоттере

Основная характеристика работы каттеров зависит от следующих критериев.

  1. Остроты лезвия. Важна при выполнении мелких работ, требующих высокой чёткости.
  2. Качества исходного рисунка. Определяет насколько само изображение точно и верно выстроено.
  3. Адгезионных свойств подложки, которая должна хорошо фиксировать листы из кожи, фетра, винила и прочих рабочих материалов.
  4. Правильности настройки устройства под определённый расходный материал.

Перед началом работы на новом оборудовании его следует протестировать. Это позволит избежать порчи наклеек из-за неправильно указанного материала.

Если устройство рассчитано не только на печать выкроек, но и на их нарезку, в настройках системы нужно будет указать давление на нож и вылет лезвия. Для толстых материалов, таких как картон, важна высота подъёма рабочего инструмента.

Совет! Для каждого типа материала необходимо иметь своё лезвие, которое может быть промаркировано производителем соответствующим образом (К – картон, Б – бумага). Ножи для фанеры, ткани, винила или кожи будут сильно отличаться между собой.

Плёнка и бумага – это материалы, являющиеся самыми распространёнными расходниками для каттеров при изготовлении табличек и прочей продукции. Плоттерная резка каждого из них имеет определённые особенности.

Что следует учесть при работе с оракалом

Самоклеящаяся пленка требует высокой точности при нарезке. Обработка оракала включает несколько этапов.

  1. Зачистку поверхности.
  2. Нарезку изображения.
  3. Выборку пленки.
  4. Монтаж на поверхность.

Особое внимание следует уделять материалу в момент фиксации. Чем больше формат листа, тем легче плёнка деформируется

Пример резки оракала по меткам можно посмотреть в нижеследующем видео.

Нюансы обращения с бумагой

По сравнению с плёнкой для термопереноса бумага является материалом неприхотливым. Для эффективной работы оператору достаточно следить за остротой резака. Перед началом процесса необходимо проверить силу давления ножа. Когда она слишком мала – изображение не отделится от основы либо будет слабо различимо. Если, наоборот, велика, то лист может деформироваться. Проверить, как работает устройство и оценить качество полученного изображения можно, запустив плоттер в тестовом режиме.

Программное обеспечение для работы

Работает плоттер по заранее заданному алгоритму. Для начала требуется подключение к персональному компьютеру. Изображение, которое необходимо распечатать, посылается на устройство, после чего происходит процесс резки. Скорость работы сильно зависит от технологии, которую использует та или иная модель. В дальнейшем полученный материал наносят на металлическую или текстильную поверхность, в зависимости от необходимости.

На плоттере присутствует программное обеспечение, которое осуществляет процесс. Разумеется, на персональном компьютере тоже должна быть установлена соответствующая программа, без которой невозможно отправлять рисунок на резку. Легче всего это сделать из Корела — CorelDraw, софт для плоттерной печати.

Помимо CorelDraw, можно использовать программу PlotCalc. Она имеет достаточно простой интерфейс, работать в ней легко, к тому же, не потребуется много времени для обучения. Еще одна известная программа для работы с плоттерами — SignCut. Полная версия является платной, но с официального сайта можно скачать пробную тестовую версию, имеющую некоторые ограничения. В целом, меню программы получилось несколько перегруженным, зато функционал является внушительным. При помощи этой утилиты можно управлять глубиной реза ножа, при условии, что такая опция поддерживается самой моделью.

Чуть менее известна программа eCut. Основное преимущество этого софта состоит в том, что он позволяет резать файлы напрямую из CorelDraw. Файлы пишутся непосредственно в плоттерный порт, минуя участие драйверов, следовательно, возникновение ошибок и несовместимости сводится к минимуму.

Следующее программное обеспечения для вывода информации на плоттер носит название OMEGA CUT. Используется «Омега» в основном для работы с проектной документацией и имеет популярность у тех, кто работает с плоттерами на этом поприще. Функционал ограничен областью применения, возможно программы можно охарактеризовать как средние.

Принцип работы плоттера, помимо печати, подразумевает еще и резку. Разумеется, далеко не весь софт пишется с учетом этой функции. Говоря проще, не все программы для плоттера подойдут для плоттер-каттера и наоборот. Для устройств, работающих по принципу 2 в 1, чаще всего поставляется «родной» софт, разрабатываемый и внедряемый самим производителем техники. Впрочем, всегда остается вариант использовать стороннее ПО, если возможности предустановленного перестанут удовлетворять выдвигаемым требованиям.

Если нужно просто вырезать картинки, то для этого нет необходимости приобретать программу, лицензия на которую измеряется в сотнях тысяч рублей. Достаточно ограничится более доступными аналогами. Также, если работа подразумевает только печать, то можно ограничиться возможностями встроенного программного обеспечения, не вкладывая в приобретение софта ни копейки. Разумеется, если в процессе работы приходится прибегать к услугам редактора векторной графики, а также производить печать сложных выкроек, то стоит задуматься о расширении функционала ПО для плоттера.

Лучшие рулонные режущие модели

Принцип действия основан на передвижении печатающей головки и самой бумаги. Качество печати сохраняется. Отличаются компактностью конструкции, приемлемой стоимостью расходных материалов и возможностью использовать длинные носители (до 10 метров). Для домашнего пользования целесообразнее купить рулонный тип плоттера. Рассмотрим лучшие из них по результатам нашего исследования.

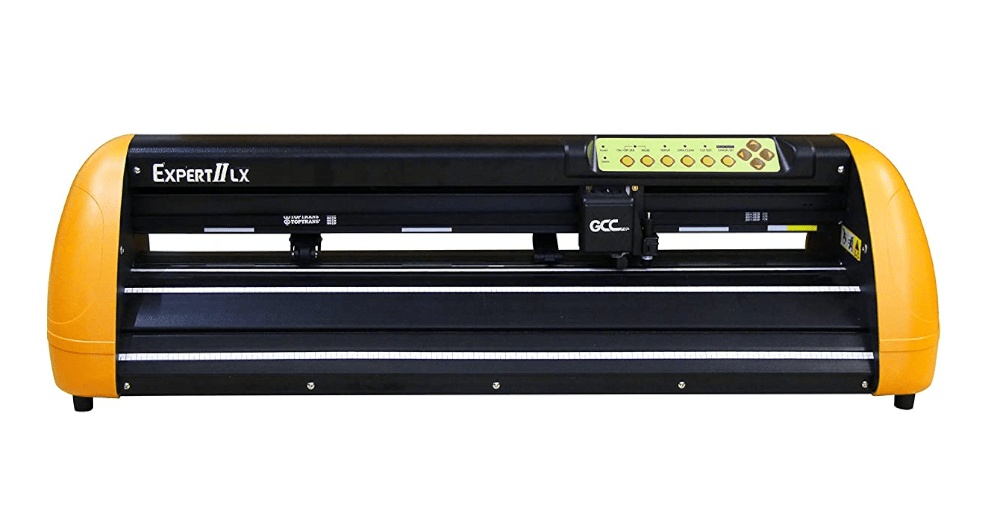

GCC Expert II-24 LX

Лучший выбор для новичков в резке материалов. Сфера творчества разнообразна – от офисных бейджей до дорожных знаков, рекламных вывесок. Работает на оптимальной скорости 705 мм/с. Максимальная толщина материала – 8 мм. Формат – А1. Носитель сворачивается в рулон. Автоматическая система выравнивает его, обеспечивая высокую точность резки. Подача осуществляется протяжным методом. Готовую часть работы можно отрезать сразу по прямой линии и предотвратить расход материала. Для этого предусмотрен инструмент ручной обрезки.

Подключение к ПК возможно двумя способами: через USB или последовательный порт. Для пользователей всех уровней дизайна и рекламы поставляется специальное программное обеспечение. Объем памяти – 32 Мб. Производитель гарантирует, что барабан внутри конструкции рассчитан на идеальную резку до 3-х метров в длину, без погрешностей. Занимает мало места и весит всего 11 кг.

Достоинства:

  • Качественная сборка;
  • Система автоматического выравнивания;
  • Удобный интерфейс;
  • Справляется с толстым, сложным в обработке материалом;
  • Хороший объем памяти;
  • Соотношение цена/качество.

Недостатки:

Не выявлены.

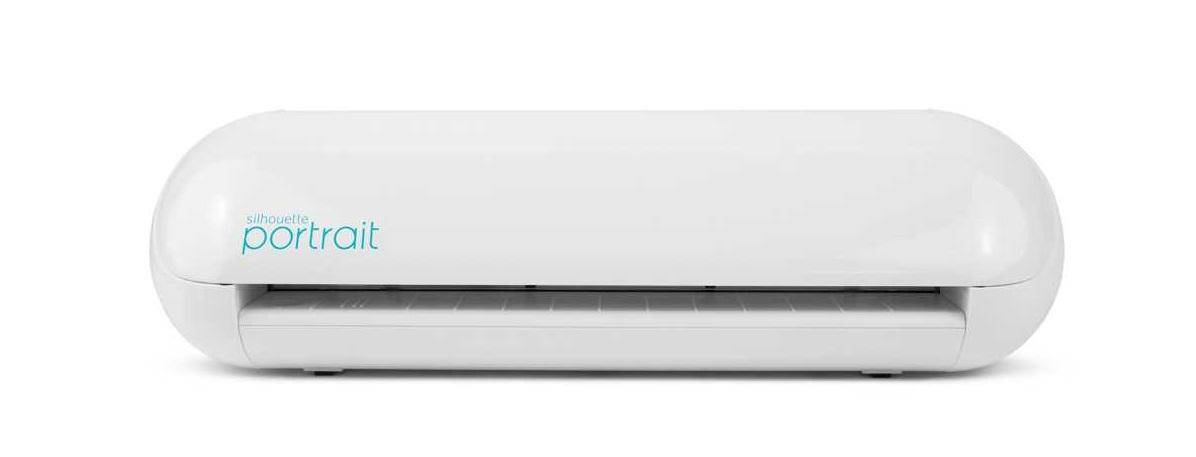

Silhouette Portrait

Персональный компактный инструмент больше ориентирован на творческого пользователя. Подходит для скрапбукинга, квиллинга, квилтинга (лоскутная аппликация), 3D-моделирования и проектов со сложным рисунком. Осуществляет печать флаеров, фотоматериалов, чертежей рекламы, бейджей, этикеток посредством специального ножа. Максимальный формат носителей – А4, толщина – 0,8 мм. Глубину резки можно увеличить до 2 мм, если установить крафт-нож (покупается отдельно).

Оснащен микрошаговым двигателем, который отличается повышенной точностью перемещения. Можно вырезать печатные материалы по «меткам» с помощью технологии PixScan. К компьютеру подключается посредством USB-кабеля. Есть адаптер Bluetooth. Для работы с ним необходимо наличие bluetooth-подключения в ПК. Управление понятно-интуитивное, при помощи кнопок. Скорость печати регулируется на приборе.

В комплект поставки включены: подложка для резки формата А4, универсальный нож, кабель, инструмент для извлечения адаптера Bluetooth и регулировки ножа. Программное обеспечение скачивается с сайта производителя.

Достоинства:

  • Простое ПО;
  • Быстрая, точная работа;
  • Доступные расходные материалы;
  • Небольшой вес, компактные габариты;
  • Приемлемая цена.

Недостатки:

  • Громкий;
  • Не предусмотрен инструмент ручной резки, что увеличивает расход носителей.

Режущий плоттер линейки Portrait имеет многочисленные отзывы от пользователей разного уровня владения технологией резки. Для новичков предусмотрен процесс обучения на сайте производителя. Занимает около 30 минут.

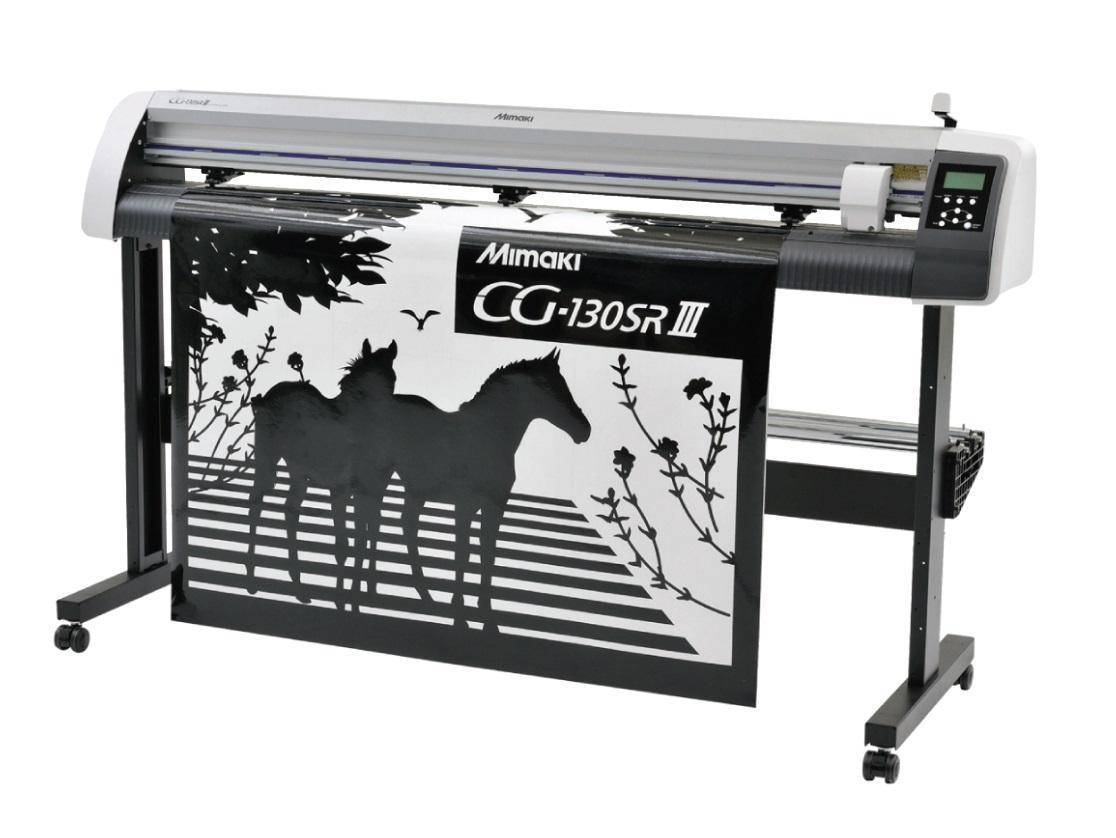

Mimaki CG-130SRIII

Профессиональная линейка от японского бренда применяется в производственных целях и обладает скоростной, высокоточной резкой на всевозможных носителях: флок, резина, винил, различные ПЭТ-материалы. Можно применять на длинных траекториях. Нож двигается со скоростью 700 мм/с и максимальным давлением 500 гр. Режущий плоттер Мимаки оснащен оптическим позиционированием, сенсорами и серводвигателем. Для наглядности: двигатель такого типа применяется только в оборудовании премиум-класса.

Интерфейс полностью ориентирован на комфорт пользователя. Есть функция уведомления о событиях, окончании работ и возникших ошибках на электронную почту – отпадает необходимость в постоянном мониторинге состояния аппарата. На ЖК-дисплее диагональю 3 дюйма отображается необходимая информация. Подключение осуществляется через интерфейсы Ethernet, USB2.0, RS-232C. Емкость буфера памяти – 27 Мб. В комплекте идут две профессиональные компьютерные программы для создания дизайнов, рисунков для резания на разном уровне.

Достоинства:

  • Высокое японское качество;
  • Вакуумное крепление;
  • Увеличенная скорость;
  • Позволяет резать широкий спектр материалов;
  • Удобный интерфейс;
  • Регулярное обновление ПО.

Недостатки:

Не обнаружены.

Какой режущий плоттер лучше

Мы проанализировали технические возможности 6 лучших моделей разных производителей, разобрались с типами подачи, носителями и возможными рисками в будущем. В результате работы мы пришли к выводу, что единственный общий недостаток – высокая стоимость. Быстрая окупаемость возможна на производстве. Однако отзывы владельцев говорят о широком применении в домашних условиях. Главное руководствоваться целями и объемами. Для удобства мы выделили номинантов по характеристикам:

  • Лучшая модель для начинающих – GCC Expert II-24 LX;
  • Компактный, с большим набором встроенных дизайнов – Brother ScanNCut CM300;
  • С увеличенной скоростью работы – Mimaki CG-130SRIII;
  • Полностью автоматизированная система с максимальным спектром обрабатываемых материалов – iECHO PK-0604.

Все номинанты имеют качественную сборку и хороший гарантийный срок.

Электродвигатели: шаговые и с серво-прводом

Нож в режущем плоттере двигается за счет двигателя, который обычно бывает двух типов — механическим шаговым или с цифровым сервоприводом. Как следует из названия, механический двигатель перемещает нож с небольшим шагом. Это не новая, но хорошо проверенная технология, основным преимуществом которой является экономичность. Режущие плоттеры с механическим двигателем стоят дешевле аналогов с сервоприводом.

Однако подобное решение имеет весьма существенные недостатки — такие плоттеры более шумные и не могут похвастаться высокой точностью работы. Они легко вырежут большое изображение, но символы или орнаменты размером от полутора сантиметров и менее у них получаются не самого лучшего качества. Шаговая технология не предназначена для вырезания плавных линий или мелких окружностей — контур получится неровным.

Плоттеры, работающие на цифровых серводвигателях, — это более современное оборудование, где подобная проблема решена. Цифровой кодер преобразует команды, поступающие от программного обеспечения, и приводит в движение режущую головку. Отсутствие механических передач делает эти плоттеры намного более тихим в работе

Что еще более важно, нож, управляемый цифровым способом, может поворачиваться и менять направление с высокой точностью. Он одинаково хорошо справится с резкой крупных объектов и миниатюрных символов (например, шрифта высотой около 3 мм)

Какие бывают плоттеры по виду чертящего блока

Особенностью печатающих аппаратов является наличие рисующего блока. От его устройства зависит технология печати. Каждый рисующий блок способен работать с определенным видом носителя.

Перьевые плоттеры

Пишущая головка оборудования имеет устройство в виде перьев. Отсюда и пошло такое название. Во время работы перо двигается в двух направлениях. Аппараты считаются векторного типа и бывают двух видов: одни рисуют жидкими красками, другие наносят изображение грифельными перьями.

Перьевые модели являются аппаратами векторного типа

В движение головку приводит двигатель, что создает определенный уровень шума. Преимуществом перьевого устройства является высокое качество печати, контраст и хорошая цветоотдача. Недостаток – низкая скорость печати.

Струйные плоттеры

По технологии печати аппараты напоминают обычные бытовые принтеры струйного типа. Картинка наносится жидкими красками, распыляемыми с сопла пишущей головки. Большинство моделей работают с 4 базовыми цветами. Другие оттенки получаются путем смешивания красок.

Большинство струйных плоттеров работают с 4 базовыми цветами красок

Головка струйника оснащена большим количеством форсунок. Во время печати они нагреваются, за счет чего образуется заполненный воздухом пузырь, который под давлением выдавливает краску на носитель. Преимуществом является простая работа с плоттером, высокая производительность, четкие картинки, доступная цена расходных материалов.

Электростатические плоттеры

К этой категории относятся устройства, наносящие невидимую картинку заряженными частицами на специальный носитель. К ним прилипают жидкие чернила и окончательно закрепляются просушкой.

ехника с электростатической технологией печати чувствительна к температуре и влажности в помещении

Преимуществом плоттеров является высокая скорость нанесения рисунка. Однако электростатические устройства смогут правильно работать, если в помещении поддерживать рекомендованный производителем уровень влажности и температуру воздуха.

Лазерные и светодиодные плоттеры

Устройство оборудования этой категории напоминает лазерные принтеры. Сначала невидимое изображение лучом головка наносит на носитель. К заряженным частицам прилипает сухая порошкообразная краска – тонер. После нагревания и прохождения через барабан носителя чернила запекаются, превращаясь в устойчивое изображение.

Пишущая головка лазерного устройства отличается длительным сроком эксплуатации, так как исключается вероятность засыхания на ней краски

Преимуществом лазерного и светодиодного устройства является высокая производительность. За счет высокого разрешения получаются четкие картинки. Минус заключается в высокой стоимости оборудования.

Плоттеры с прямым выводом изображения

Технология печати основана на использовании термобумаги. Носитель проходит через специальную головку – гребенку. Она оснащена множеством нагревателей. От разной температуры нагрева на носителе проявляется определенный цвет каждой точки рисунка.

Модели с технологией прямого вывода изображения печатают на термобумаге

Особенность в том, что механизм действия плоттеров прямого вывода изображения при монохромной печати позволяет получить качественную картинку хорошей четкости. Оборудование больше востребовано инженерными организациями для составления проектов.

Плоттеры с термоподачей

Технология печати и устройство пишущей головки аналогично как у моделей с прямым выводом изображения. Носителем является термобумага, но между ней и гребенкой расположена специальная пленка, называемая цветным донором.

Аппараты с термоподачей печатают красивые цветные изображения

Во время печати головка проходит по носителю нужное количество раз. Прогреваясь под определенной температурой, донор оставляет нужный цвет на термобумаге. Печатная продукция не выгорает от УФ лучей, устойчива к влаге.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
