Инструкция: как снимать патрон с шуруповерта

Выбор нового инструмента

Если старый патрон не удалось усмотрительным образом разобрать и отремонтировать, тогда необходимо произвести замену. Придётся выбирать новый. Необходимо отметить, что в конструкции шуруповёртов естественно устанавливать разные виды патронов. Они бывают главные или бесключевые, также быстрозажимные. Ключевое изделие отличается тем, что зажим тут делают более отменно. Быстрозажимные патроны не уступят в таком параметре, но их приходится нередко поменять, потому что механизм зажима за маленький срок негоден к использованию.

Если в свое время снятия патрона приходится часто поменять оснастку, идеальнее всего подбирать быстрозажимной вариант, потому что если поменять им старую деталь, то можно сберечь время на этой процедуре. С внедрением оснастки с большим поперечником намного лучше получать главный патрон.

Есть патроны, которые закрепляются внутри устройства используя конуса. Они также делаются с ключом либо являются быстрозажимными. Выбор всегда остаётся только за покупателем.

Шуруповёрт Makita

Практически всегда компания Makita делает такие шуруповёрты, которые оснащаются резьбовым креплением. Он точно так же имеет вспомогательную фиксацию в форме винта, имеющего левую резьбу. Чтобы разобрать такое устройство, необходимо придерживаться определённых действий.

Сначала будет необходимо по часовой стрелке открутить фиксирующий винт. Вследствии этого нужно нажать на кнопку стопора шпинделя. Корпус необходимо обернуть очень плотной тканью, а после сдавить в тисках. Ткань требуется для способности не повредить элементы конструкции. В кулачках следует стиснуть шестигранник, ударить молотком по свободной плоскости ключа, а после открутить патрон и убрать его с вала.

} миф способ должен обязательно помочь. Существует, что шуруповёрты Makita делаются по одной технологии, если инструкция по разборке универсальна.

Как заменить патрон шуруповерта

Поменять его неподготовленному пользователю будет нелегко, так как без помощи специального инструмента голыми руками у вас нереально это сделать. Способов, которыми его есть вариант снять, два, мы и рассмотрим их в нашей статье дальше

С целью его поменять, направьте внимание на те деяния, которые мы описали по тексту статьи выше. Демонтаж делается следующими инструментами:

Шестигранный ключ – обычно это 10 мм Г-образный металлический стержень. Следует зафиксировать его небольшую часть в патроне, длинную необходимо упереть во что-либо, например, в стол. Проворачиваем патрон, после окончания снимаем его поворотами ключа.

READ Установка Колец На Поршень мотоблока

Мы рассмотрели способ демонтажа с помощью ключа. Способ снять элемент вручную описан выше.

Снятие с известных моделей

В продаже имеется очень много различных моделей шуруповёртов, которые выпускаются из-под крыла многочисленных компаний. О многих из них покупатели даже не слышали. Но имеются модели, которые всегда на слуху. Чтобы наверняка понять, каким образом можно произвести демонтаж патрона, следует изучить примеры снятия этой детали на самых известных марках шуруповёрта.

Набрав в интернете соответствующий запрос, можно увидеть результат, где обязательно будет написана фраза: как снять патрон с шуруповёрта Макита. И это вполне объяснимо, ведь марка очень известная, а потому её и стоит рассмотреть.

Шуруповёрт Makita

В большинстве случаев фирма Makita изготавливает такие шуруповёрты, которые оснащаются резьбовым креплением. Он также имеет вспомогательную фиксацию в виде винта, имеющего левую резьбу. Чтобы разобрать такое устройство, необходимо придерживаться определённых действий.

Сначала потребуется по часовой стрелке открутить фиксирующий винт. После этого нужно нажать на кнопку стопора шпинделя. Корпус необходимо обернуть очень плотной тканью, а после сдавить в тисках. Ткань требуется для того, чтобы не повредить элементы конструкции. В кулачках следует стиснуть шестигранник, ударить молотком по свободной плоскости ключа, а после открутить патрон и убрать его с вала.

Этот способ должен обязательно помочь. Дело в том, что шуруповёрты Makita изготавливаются по одной технологии, а потому инструкция по разборке универсальна.

Машинки Bosch

Тем людям, кто задаётся вопросом о том, как снять патрон с шуруповёрта Bosch, следует обязательно узнать, что на такую машинку устанавливается фиксирующий винт. Именно поэтому все действия с изделием этой фирмы нужно производить в определённой последовательности:

Ключ надо поставить в кулачки машинки Бош, а после затянуть до того момента, как будут слышны несколько щелчков. Инструмент следует положить на край стола. Необходимо нажать на кнопку стопора, а после снять фиксатор, который находится на валу. Патрон нужно будет откручивать против часовой стрелки.

Стоит отметить, что при разборке оборудования необходимо быть очень внимательным и соблюдать определённую последовательность. Сборка осуществляется в обратном порядке

Важно не забыть установить все детали обратно

Теоретические знания о разборке механизма на двух аппаратах должны дать достаточные навыки для того, чтобы своими руками произвести ремонт и других видов шуруповёртов, к примеру, Хитачи Метабо (Metabo), Зубр. Вопрос о том, как снять патрон с шуруповёрта Интерскол, тоже должен отпасть, равно как не должно возникнуть проблем и с другими производителями.

Originally posted 2018-03-28 15:12:02.

Как выбрать новый патрон

Патрон для шуруповерта выбирают, исходя из ряда аспектов. При выборе подходящей детали нужно руководствоваться такими рекомендациями:

  • если биты придется менять часто, лучше предпочесть быстро- или самозажимные цилиндры; в противном случае работа будет идти медленней;
  • зубчато-венцовая конструкция – выбор тех, кто стремится к максимальной надежности патрона; если в приоритете стопроцентная фиксация биты, лучше приобрести ключевой патрон;
  • выбирая деталь, необходимо учитывать ее характеристики; параметры регламентируются соответствующими ГОСТами; чем больше зажимной конус, тем больше номер, которым он маркируется;
  • необходимо учитывать страну-производителя – буквенно-цифровые обозначения иностранных моделей отличаются от отечественных.

Если самостоятельно определиться с типом «зажима» сложно, лучше обратиться за консультацией к специалисту.

Неверный выбор равносилен, как минимум, некорректной работе инструмента.

В худшем случае возможны не только повторные траты на новый цилиндр, но и замена всего шуруповерта.

Как снять и поменять патрон

Понимать, как снять патрон у шуруповерта, нужно даже в том случае, если ремонт пока не и не предвидится.

Процедуру нужно периодически выполнять для плановой чистки и смазки.

Это повысит срок эксплуатации инструмента.

Есть различные способы снятия зажимного устройства.

Метод зависит от производителя шуруповерта и конкретного типа модели.

Ниже рассмотрим, как снять патрон «Бош» и «Макита».

На примере этих брендов можно будет управиться с инструментом других изготовителей – снять патрон «Интерскол», «Метабо», «Деволт», «Зубр» и т. д.

Правильно снять нагретый элемент будет сложней, поскольку длительное время вращающиеся детали прочно фиксируются в гнезде.

Для начала рассмотрим, как открутить патрон с фиксирующим винтом.

Для этого понадобится шестигранник соответствующего размера.

Схема, описывающая, как поменять патрон при таком способе крепления:

  • откручивают винт по часовой стрелке (если деталь с левой резьбой); для этого разжимают кулачки по максимуму;
  • вставляют ключ в кулачки и резко проворачивают его против часовой стрелки; для этого можно использовать подспорье – например, молоток;
  • откручивают патрон.

Далее о том, как заменить патрон с креплением другого типа.

Снятиепатрона с разобранного шуруповёрта

Что остается сделать нашему клиенту вышеперечисленные способы предполагают снятие патрона с целого шуруповёрта. Но появляется ситуация, когда электроинструмент окажется разобранным. Патрон будет снят с шуруповёрта вместе с редуктором.

Как снять патрон с любого шуруповёрта за 3 минуты

Тогда снять кулачковый узел можно 2-мя способами:

  • Закрепить редуктор меж губок тисков, используя мягкие прокладки (например, древесные), чтобы не повредить корпус. Закрепить Г-образный инструмент в кулачках, и испытать «сорвать» патрон с внедрением молотка.
  • Подобрать торцевой ключ гаечный таким образом, чтобы он плотно садился на три шпильки редуктора (можно начать с размера 9).

Удерживая патрон одной рукой, 2-ой проворачиваем ключ против часовой стрелки.

Конструкции большинства производителей современных бытовых шуруповёртов с быстрозажимными трёхкулачковыми патронами очень похожи, поэтому методы разборки применимы к большинству моделей.

Самым обыденным и безопасным способом является внедрение Г-образного огранённого инструмента, зажимаемого меж кулачками патрона.

Sources:

https://www.ivd.ru/stroitelstvo-i-remont/instrumenty/kak-snyat-i-razobrat-patron-shurupoverta-51481 https://c-triada.ru/instrumenty/kak-snyat-patron-s-shurupoverta-bosch.html https://tehnopanorama.ru/instrumenty/snyat-patron-s-shurupoverta.html https://instrumentiks.ru/sovety/kak-snyat-patron-s-shurupoverta

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Надеваем новый патрон + (Видео)

После того, как был произведен демонтаж патрона, его необходимо сменить на новый. Для этого выполняются следующие действия:

1) Для резьбового соединения патрона:

— производится накручивание нового патрона на вал винта в направлении движения часовой стрелки;

— осуществляется закручивание винта в направлении вращения против часовой стрелки.

Рекомендуется перед установкой барабана смазать резьбовые соединения.

2) Для конусного соединения:

— закрепить дрель в тисках;

— насадить патрон на вал;

— с помощью молотка и киянки произвести установку детали на место.

Итак, для снятия патрона с любой дрели необходимо знать порядок действий и уметь различать конструктивные особенности соединений. Единственный недостаток всех этих процедур — это необходимость замены патрона новым, ведь изношенные детали, уже не подлежат ремонту.

https://youtube.com/watch?v=bHoXg6OWKXc

Трудно представить себе дом, где нет электродрели. Это любимый инструмент почти каждого мужчины.

Обычно пользователь не беспокоится о дрели, работает себе инструмент, и пусть работает. Но вот появилось сильное биение сверла или заклинило механизм его зажима, на горизонте замаячил ремонт. Возникла необходимость снять или даже разобрать патрон. Вот тут некоторым малоопытным мастерам и потребуются советы, как выполнить необходимую работу, не испортив дрель окончательно и бесповоротно. Для начала стоит ознакомиться со сведениями о типах патронов и способах их креплений на дрели.

Как выбрать новый патрон

Шуруповерт, как уже отмечалось – это самый широко применяемый электрический инструмент. его применяют при проведении и капитального, и косметического ремонта. Его широко применяют в домашних работах, и на производстве. Дома его применяют для бурения стен и установки крепежа под навесные конструкции, например, книжные полки или кухонные принадлежности. Его можно использовать для установки крепежных изделий, собирая новую мебель. Интенсивная эксплуатация, рано или поздно, приводит к тому, что он выходит из строя.

Дрель-шуруповерт со сменными патронами

По большей части, чаще всего ломается патрон. Это может из-за износа губок или посадочного места. В таком случае, патрон начинает бить, в этом случае нарушается точность выполняемых работ и возникают прочие неприятности. То есть его необходимо снять и отправить в ремонт или заменить на новый.

Этот электрический инструмент можно использовать не только для установки крепежа, с его помощью можно сверлить отверстия, с применением насадок шлифовать поверхности. То есть, шуруповерт может выполнять множество функций. Но существует одна тонкость. Его нельзя долго эксплуатировать, то есть он может работать в режиме 15/45. 15 минут работы, 45 минут отдыха. В противном случае может произойти перегрев редуктора и после остановки шпинделя пластиковые детали могут прикипеть друг к другу. Это приведет к сложностям в эксплуатации и разборке шуруповерта для его ремонта и обслуживания.

В строительных магазинах шуруповерты реализуют уже с предустановленным патроном, но не помешает в хозяйстве иметь и патрон другого типа. Обычно на заводе-изготовителе устанавливают быстрозажимную оснастку, но использовать его для сверлильных или буровых работ нецелесообразно.

Поэтому, желательно иметь в запасе кулачковое приспособление. Он более устойчив к вибрационным нагрузкам. Ко всему прочему он более надежно фиксирует рабочий орган (сверло, биту и другие насадки) и надежно его удерживает.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Некоторых интересует, как снять патрон с шуруповерта. Это требуется для выполнения профилактических и ремонтных работ. Выполняя необходимую работу своими руками, можно сэкономить. Существует несколько видов патронов, каждый из которых обладает своими особенностями.

Как снять старый патрон


Обычно патроны, крепящиеся на шпинделе с помощью резьбы, для надежности дополнительно закрепляются посредством винта с левосторонней резьбой. По этой причине патрон необходимо начинать снимать с откручивания данного винта. Прежде, чем его вывернуть, к нему следует расчистить путь. Для этого кулачки патрона необходимо убрать вглубь на сколько это возможно.


Если теперь заглянуть в патрон, то можно в центре донышка увидеть винтовую головку под крестообразную или звездообразную отвертку. Для предотвращения откручивания этого винта он сделан с левосторонней резьбой. Значит откручивать его следует вращением отвертки в правую сторону, предварительно зажав узел в слесарные тиски.


Возможно, шлицы винта за годы эксплуатации забились и, чтобы произошел их захват битой отвертки, вращая ее, одновременно следует по ней легко постукивать пассатижами или молоточком, пока не почувствуется зацеп.


Удалив винт с левосторонней резьбой, вставляем в патрон шестигранный ключ и затягиваем его.


Зажимаем свободную сторону шестигранника в губках тисков и с помощью подходящего рожкового ключа срываем гайку на дрели, которой патрон закреплен к шпинделю инструмента.


После этого можно освободить Г-образный шестигранник из тисков и вращением его влево, полностью выкрутить зажимной узел с вала шпинделя.

Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.

Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Виды крепления зажимного устройства к дрели

Крепление зажимного устройства на валу дрели может осуществляться двумя способами:

  • при помощи резьбового соединения;
  • при помощи конусного соединения.

Еще одним типом резьбового соединения является использование в конструкции дополнительного стопорного винта, обеспечивающего надежность фиксации.

Резьбовое крепление предполагает, что вал дрели и канал зажимного устройства имеют идентичную резьбовую нарезку, при помощи которой осуществляется их соединение. При наличии такого типа соединения встает вопрос о том, как можно демонтировать это зажимное устройство. При изготовлении дрелей и зажимных устройств для них используется метрическая и дюймовая резьба. Вид используемой резьбы в устройстве и ее размерность указываются на корпусе зажимного устройства. Например, надпись “1,5-15 М13х1,2″, выбитая на патроне, может означать следующее:

  • 1,5 и 15 – цифры, означающие минимальные и максимальные диаметры хвостовиков сверла, с которым может работать зажимное устройство;
  • М13 – буквы и цифры, обозначающие метрическую резьбу, имеющую диаметр 13 мм;
  • 1,2 – цифры, характеризующие шаг резьбы.

При использовании дюймового типа резьбы применяется аббревиатура UNF, а размерность указывается в дюймах. Перед тем как снять патрон с дрели, следует проверить соответствие маркировки нового зажимного устройства патрону, который ранее использовался в конструкции дрели.

Современные модели инструмента, выпускаемые производителями, имеют чаще всего дюймовую резьбу. Изготовление зажимных устройств с наличием дюймовой резьбы позволяет расширить возможности взаимозаменяемости.

На валу устройства для обеспечения более надежного крепления зажимного устройства предусматривается установка стопорного винта. На винте нарезается левая резьба, поэтому в случае, если требуется его выкрутить, вращение следует осуществлять по часовой стрелке.

Второй способ крепления зажимного устройства основан на использовании конуса Морзе. Вал устройства изготавливается в виде конуса, зажимное устройство обладает такой же конусностью внутреннего канала. Закрепление зажимного приспособления на валу осуществляется в результате силового насаживания приспособления на вал двигателя устройства. Маркировка таких зажимных устройств имеет вид В10, В12, В16, В18. Буква означает маркировку конуса, а цифра – диаметр хвостовика рабочего инструмента.

Когда дрель работает исправно, то у пользователя вопросов не возникает, но бывают случаи, требующие ее разборки, многие входят в ступор, решая возникшую проблему: как же снять патрон с дрели. Чтобы правильно выполнить такую операцию, необходимо знать, каким способом закреплен патрон на валу, а потом уже начинать демонтаж.

Существуют следующие виды патронов:

  • быстрозажимного действия или самозажимное устройство;
  • sds-устройства цангового типа;
  • кулачковые.

На дрели с быстрозажимным патроном
поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки.
У них есть существенный негативный момент – весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

На ударные модели и перфораторы производители ставят кулачковые изделия
, потому что их конструкция более крепкая – в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа
патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих, 2 – для направления клиньев, режущий инструмент фиксируется стопорными шариками.

У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона
, который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:

Виды патронов

Очень часто домашние мастера сталкиваются с такой трудностью, как заклинивание элементов, и мало кто знает, как поменять патрон на шуруповёрте правильным образом. Для начала стоит разобраться с основными видами.

Разновидности:

  1. Быстрозажимные.
  2. Кулачковые.

Иногда на агрегаты ставят самозажимные устройства, но эти разновидности более популярны.

Патрон быстрозажимной для аккумуляторных шуруповёртов подразделяется ещё на несколько классификаций.

Он может быть:

  1. Двухмуфтовым. Эта разновидность затягивать приходится двумя руками, потому что одну из муфт обязательно нужно поддерживать, а вторую поворачивать при помощи специального ключа.
  2. Одномуфтным. В этом случае надо будет выполнить все те же действия, что и в первом варианте, но всё можно проделать при помощи только одной руки. Этого смогли достигнуть благодаря тому, что в конструкции имеется специальная блокировка, которая автоматически заклинивает вал, когда происходит снятие оснастки. Бита насаживается на такую конструкцию несколько проще и удобнее.

Быстрозажимная модель отличается тем, что при эксплуатации не нужно использовать никаких дополнительных инструментов. К примеру, нет необходимости применять ключ.

Патроны изготавливаются из двух материалов:

  • пластик;
  • металл.

Благодаря конструкции из пластика производители значительно уменьшили вес агрегата. Но нельзя сказать, что такой материал является надёжным. Он не сможет выдержать больших ударных нагрузок и не обладает высокой устойчивостью, в отличие от металлического шуруповёрта.

Быстрозажимной механизм из пластика и металла применяют для выполнения как профессиональных, так и бытовых задач.

Способы закрепления

Существует ряд проверенных способов, с помощью которых патрон можно надежно зафиксировать на устройстве. Среди них выделяют следующие:

  1. При помощи резьбы.
  2. Благодаря конусу Морзе.
  3. С использованием специального винта, который служит в качестве дополнения к вышеуказанным способам.

Наиболее проверенным и простым методом считается использование конуса, который стал применяться ещё в XIX веке. Вал затачивается таким образом, чтобы он соответствовал параметрам конуса, который располагается внутри. При соединении двух элементов, обеспечивается надёжное и крепкое соединение.

Если рассматривать резьбовой вид соединения, то принцип его работы состоит в том, что валу и патроне вытачивают определённую резьбу. Чтобы соединить две детали необходимо только накрутить их друг на друга.

Большое распространение получил и фиксирующий винт, который всегда устанавливается с целью дополнительной фиксации. Головка его изготавливается в виде креста, как на отвёртке, а резьба нарезается в левую сторону. Чтобы увидеть винт, необходимо разобрать кулачки патрона. Другим способом это осуществить не удастся.

Первые цифры обозначают, что диаметр хвостовика равен от 1 до 6 мм. В10 — это обозначение размера конуса, который можно найти абсолютно в любом справочнике, который предназначается для машиностроителей.

Если используется резьбовое соединение, то в этом случае также устанавливается определённая маркировка. К примеру, 1,0−11 М12×125. М12×125 будет обозначать размер метрической резьбы, а цифры могут указывать, какой размер имеет хвостовая часть насадок. В том случае, если прибор приобретается не отечественного производства, то все цифры будут переводиться в дюймы.

Что такое патрон

Патрон напоминает металлический цилиндр. Деталь крепится к валу шуруповерта.

Назначение элемента – фиксация рабочих бит крепежных изделий.

Устройство патрона

Внутренняя резьба на патроне или специальный конус предназначены для крепления на вал. Конструктивно наиболее изнашиваемые компоненты делятся на три основных типа:

  • быстрозажимные (БЗП);
  • самозажимные;
  • зубчато-венцовые (ключевые).

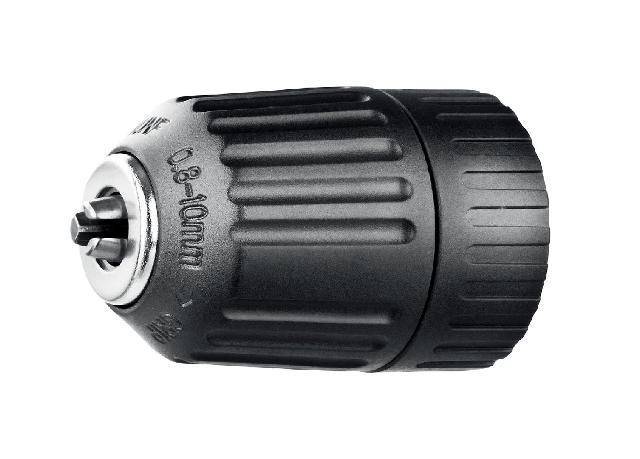

Самый распространенный вариант – БЗП.

Хвостовик в этом случае зажимается путем ручного вращения гильзы инструмента.

Зажимные элементы, которые устанавливают на современные шуруповерты и дрели, позволяют надежно фиксировать хвостовики диаметром в рамках 0,8-25 мм.

Возможно, единственный минус нового изделия такого типа – более высокая стоимость относительно ключевых гильз.

Чтобы зафиксировать элемент в зажимном изделии типа БЗП, хватает нескольких секунд.

При этом помощь вспомогательных компонентов не требуется.

Полотно регулировочной гильзы рифленое, поэтому вращение цилиндра не представляет труда.

Регулировку давления на хвостовик изделия выполняют с помощью блокировочного элемента.

Со временем детали зажимного механизма изнашиваются.

Поэтому устройство патрона категории БЗП подразумевает постепенное ослабление зажима.

В результате износа гильза не в состоянии надежно фиксировать круглые хвостовики большого диаметра.

В разобранном виде само- и быстрозажимные модели представляют собой:

  • рукав;
  • основание;
  • подвижные губки;
  • шайбу;
  • подшипник;
  • зубчатую гайку.

Конструкция и особенности зубчато-венцового патрона

В отличие от популярных современных гильз, этот классический вариант требует использования специального ключа. Зато в этом случае возможно более надежное крепление в любых ситуациях.

ЗВП относится к зажимным гильзам кулачкового или цангового типа.

Они дают возможность зажимать как изделия с круглыми хвостовиками, так и цилиндрические элементы. Основные компоненты кулачковых ЗВП:

  • цилиндрический корпус;
  • регулировочная гильза или кольцо, которые вращаются снаружи;
  • кулачковый механизм, который монтируется внутри.

Цанговый механизм изготавливают из прочной стали.

Состоит он из трех кулачков-близнецов.

При вращении гильзы или кольца последние образуют единое целое.

За счет этого и происходит надежная фиксация изделий.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
