Как установить диск на триммер husqvarna

Триммер бензиновый Husqvarna 128R

Характеристики

Характеристики
Вес, кг5
Воздушный фильтрБумажный
Габариты (ДxШxВ), см28 x 24 x 182
Гарантированная звуковая мощность, Lw дБ (А)114
Звуковое давление возле уха оператора, дБ(А)101
Масса (без режущего оборудования), кг4.6
Мощность двигателя, кВт0.85
Мощность двигателя, л.с.1.15
Объем топливного бака, л0.4
Посадочный диаметр, мм25.4
Рабочий объем цилиндра, см³28
Разборный валНет
Размер упаковки, ДxШxВ, мм1829x243x286
Тип двигателяБензиновый
Тип двигателяДвухтактный
Частота вращения шпинделя, об/мин8000
Габариты и вес
Вес брутто, кг6
Высота в упаковке, мм380
Диаметр штанги, мм24
Длина в упаковке, мм340
Длина штанги, мм1483
Ширина в упаковке, мм1920
Спецификации двигателя
КарбюраторZama
КреплениеМ10х1.25 LH
Максимальные обороты вала отбора мощности, об./мин9200
Максимальный крутящий момент, Н/м2.0
Передаточное отношение1:1.4
Расход топлива, г/кВт507
Расход топлива, кг/ч0.41
Свеча зажиганияChampion RCJ8Y
Система зажиганияWalbro CD
Угол расположения редуктора, °30
Частота включения сцепления, об/мин4200
Частота на холостом ходу, об./мин2800
Частота, соответствующая максимальной мощности, об/мин8000
Оснащение
Нож для травы Диск для травы Grass 255-4
Ременная оснасткаСтандартная ременная оснастка (на оба плеча)
Тип рукояткиВелосипедная
Триммерная головка OEMT25 (L)
Система привода
Приводной валГибкий, прямой
Режущее оборудование
Режущий элементЛеска/нож
Толщина лески, мм2.4
Ширина скашивания, см45/25.5
Производительность
Скорость вращения, об/мин8000
Система смазки
Тип смазкиМинеральное масло
Тип смазкиHusqvarna или эквивалент в соотношении 50:1
Шум и вибрация
Уровень звукового давления, дБ(A)100
Эквивалентный уровень вибраций на рукоятках, м/с²3.5/3.1
Комплект поставки
Триммер бензиновый Husqvarna 128R. 1 шт.
Ременная оснастка Husqvarna Standard. 1 шт.
Защитный кожух. 1 шт.
Ключ для сборки. 1 шт.
Леска. 1 шт.
Транспортировочный кожух. 1 шт.

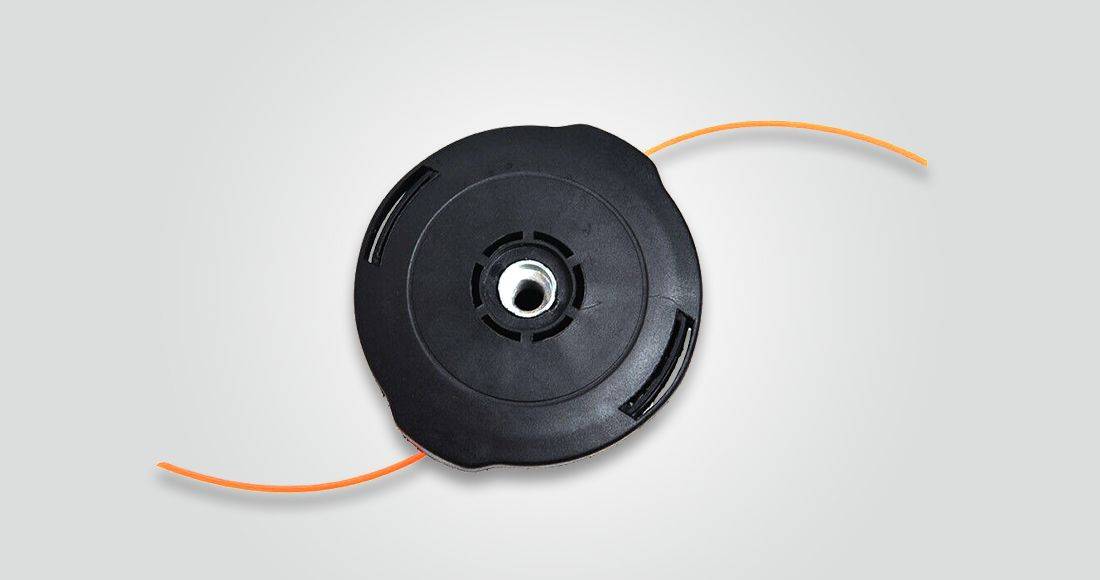

Головка полуавтоматическая триммерная Husqvarna T25 M10. 1 шт.
Нож для травы Husqvarna Grass 255-4Т 25.4. 1 шт.
Чашка ограничительная для триммеров Husqvarna М10. 1 шт.
Инструкция по эксплуатации. 1 шт.

Описание и характеристики бензокосы 128R

Бензиновый триммер модели 128R от Хускварна предназначен для обработки участков малых и средних размеров, также он подходит для среза травки около недоступных мест (клумбы, бордюры). Инструмент оснащён двухтактным движком, мощность которого 0,8 кВт либо 1,1 л.с. Скорость вращения бензокосы Husqvarna 128R добивается 11000 об/мин. Движок разработан по технологии E-Tech 2, по этому существенно снижено количество вырабатываемых выхлопных газов триммером. Его объём равен 28 см 3

Чтоб инструмент стремительно врубался даже после долгого простоя, в него встроен праймер для подкачки горючего и система «Smart Start». Наибольшая ширина вероятной обработки составляет 45 см. Бензокоса Husqvarna 128R – это бензиновый триммер с прямой штангой и проф ручками, изготовленных в виде велосипедных.

Вес инструмента без залитого горючего, установленных режущих деталей и защитного кожуха, составляет 4,8 кг. Благодаря этому бензокосой Хускварна версии 128R можно воспользоваться долгое время без перерывов. Топливный

изготовлен из белоснежного пластика, чтоб было удобнее держать под контролем количество оставшегося горючего в нём. Ёмкость под бензин имеет объём 400 мл. Чтоб завести бензокосу, довольно плавненько дёрнуть шнур, потому что нужное усилие для запуска было снижено на 40%.

В набор с инвентарем входят:

  • ножик с 4-мя лезвиями для жёсткой и высочайшей травки либо кустарников;
  • триммерная головка (автоматическая);
  • ременная оснастка на 2 плеча;
  • набор ключей;
  • велосипедная рукоять;
  • управление по эксплуатации и обслуживанию;
  • защитный кожух;
  • неразборная штанга.

Кнопка пуска бензокосы Хускварна автоматом ворачивается в изначальное положение, чтоб было удобнее и резвее повторно включить триммер. Особый ножик для срезания травки не измельчает её, а укладывает в валки. Кожух для защиты диска и триммера с леской употребляется один и тот же, при всем этом снимать во время подмены оснастки нет необходимости.

Общая информация

Хускварна это компания из Швеции, которая является мировым лидером по производству различного садового инвентаря. Продукция торговой марки Husqvarna пользуется доверием покупателей всего мира. Одна из самых популярных моделей триммера является Хускварна 128r.

Это легкая газонокосилка, которая предназначена для поддержания в чистоте небольших приусадебных участков.

Одной из главных конструкционных особенностей бензокосы Husqvarna является ее небольшая масса. Триммер весит всего 5 килограмм.

Этот момент очень важен для будущих владельцев, поскольку газонокосилка носится на плечах, и со временем наступает усталость.

Ремонт карбюратора своими руками

Если в процессе проведения полной диагностики бензопилы Хускварна были обнаружены дефекты карбюратора, то некоторые из них можно устранить без обращения в сервисный центр Husqvarna AB. Например, самостоятельно можно:

  • поменять прокладки под крышками главной камеры и топливного насоса;
  • очистить или заменить сетчатый фильтр;
  • заменить диафрагму или игольчатый клапан главной камеры;
  • устранить неисправности диафрагмы топливного насоса.

Прокладки, диафрагмы и игольчатый клапан с коромыслом, можно найти в ремкомплекте, который имеется для каждой модели карбюраторов бензопил Хускварна.

Также, при наличии определенного опыта, можно попытаться восстановить неисправную клапан-форсунку, но гарантировать положительный результат при попытке восстановления форсунки нельзя, при её неисправности, производители рекомендуют менять карбюратор полностью.

Первое что необходимо сделать, перед тем как снять карбюратор с Хускварны, это почистить пилу при помощи компрессора, т. к. грязь может помешать качественному проведению ремонта. Далее, нужно вскрыть верхнюю крышку бензопилы, снять воздушный фильтр, отсоединить тяги от рычагов управления воздушной и дроссельной заслонками. После этого открутить винты крепления карбюратора.

Разобрать корпус карбюратора для проведения ремонта достаточно просто. Крышка главной камеры удерживается четырьмя винтами, демонтировать которые можно при помощи обычной отверти, крышка топливного насоса закреплена при помощи одного широкого винта.

Ниже представлено видео, посмотрев которое станет понятно, как именно можно отремонтировать карбюратор без обращения в сервисный центр Husqvarna.

Основные проблемы и неисправности карбюратора.

Сетчатый фильтр. С этим элементом чаше всего две задачи:

Для того, что узнать причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязюка, то поможет промывка в бензине либо продувка.

При видимых повреждениях на сетчатом фильтре необходимо непременно ставить новый. Также могут быть повреждения на патрубке подвода горючего (при ремонте практикуют проверку этого элемента).

Пусковое устройство карбюратора почти всегда не работает из-за засоров. Следует использовать для промывки ацетон либо тот же бензин.

Продувка частей карбюратора с засором сжатым воздухом – допустимая и комфортная практика ремонта.

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной либо выпускной трубопровод – все перечисленные части подвержены разгерметизации. Настройка карбюратора бензокосы сводится к хускварна и других настраивается с. Проверить наверное можно простым методом – проблемный участок намазать мыльной пеной.

Регулировку карбюратора Хускварна делаем, если:

  • закончился период обкатки двигателя (после использования первых 4-5 л. топлива);
  • изменилось качество составляющих топлива (октановое число бензина и марка масла);
  • сильно изменилась температура воздуха и его разрежение (высота, жара, прохлада, мороз);
  • начало сезона эксплуатации триммера Хускварна (в начале мая, после зимнего хранения);
  • регулировочные винты сами провернулись от вибрации;

А также

, чтобы быть уверенным, что двигатель Хускварна работает как полагается и что максимальная эффективность работы триммера (бензокосы, мотокосы) обеспечена.

Перед регулировкой Хускварна сделайте техническое обслуживание триммера (помойте бензокосу и двигатель, замените свечу зажигания, устраните мелкие дефекты).

Обязательно постирайте поролоновый элемент воздушного фильтра. Стирайте элемент в тёплой воде с мылом, затем отожмите и высушите (или замените, если он старый или повреждён).

Примечание:

если регулировать карбюратор Хускварна с грязным воздушным фильтром, то после очистки воздушного фильтра топливная смесь станет намного беднее (что может привести к плохой работе или даже поломке двигателя).

Установите триммерную головку с кордом максимально допустимого диаметра и стандартной длины (до отрезающего ножа в дополнительной защите), чтобы создать нагрузку на двигатель во время регулировки винта высоких оборотов карбюратора Хускварна.

Заведите бензокосу согласно Руководству Хускварна и прогрейте 10 минут (если при этом на холостых оборотах триммерная головка вращается, то винт холостого хода, т.е. нижний, надо поворачивать против часовой стрелки, пока вращение триммерной головки не прекратится).

Осторожно поверните обе иглы (правую и левую) в среднее положение между полностью выкрученным и полностью вкрученным (не проверните за стопор!, это может привести к поломке двигателя Хускварна). Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний

Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний.

1) Правый винт L

– регулирует обогащение смеси низких оборотов (регулируется первым): Найдите максимальные обороты холостого хода, медленно поворачивая правый винт вправо и влево. Затем поверните этот винт на ¼ оборота против часовой стрелки. Примечание: С завода Husqvarna правый винт был выкручен полностью (на 0,5 оборота). Сейчас он смотрит на «11 часов».

2) Нижний винт T

– регулировка холостого хода двигателя Хускварна (если это необходимо): поворот винта по часовой стрелке увеличивает обороты холостого хода, против часовой стрелки – уменьшает их.

Правильной считается регулировка оборотов холостого хода, когда:

  1. Холодный двигатель устойчиво работает на холостом ходу.
  2. Горячий двигатель имеет не слишком высокие обороты на холостом ходу.
  3. До начала вращения триммерной головки остается достаточный запас оборотов.
  4. Двигатель устойчиво работает в любом положении (например, при резком опускании ножа).

Примечание:

С завода-изготовителя (Husqvarna) винт холостого хода от полностью закрученного, был выкручен на 8 полных оборотов и «2 часа» (сейчас так и осталось). Рекомендуемый холостой ход двигателя бензокосы Husqvarna – 2.900 об/мин.

3) Левый винт H

– регулирует обогащение смеси высоких оборотов (регулируется в последнюю очередь). Он регулирует максимальные обороты, мощность двигателя, температуру и расход топлива.

Примечание:

Двигатель Husqvarna не должен работать на полных оборотах более 10-ти секунд!

  • Откройте полностью дроссель (дайте полный газ) и медленно поворачивайте левый винт по часовой стрелке, пока обороты двигателя Хускварна не будут уменьшены (на слух).
  • Затем поверните левый винт очень медленно против часовой стрелки, пока двигатель не начнет работать неровно.
  • После этого поверните винт медленно обратно на незначительное расстояние по часовой стрелке, пока двигатель Хускварна не начнет работать ровно.

На этом регулировка Хускварна закончена.

Примечание:

На новом триммерной Хускварна с завода-изготовителя (Husqvarna) левый винт был выкручен полностью (на 0,5 оборота) и заблокирован (залит) твёрдой пластмассой, которую я высверлил по истечению срока гарантии. Сейчас левый винт (как и правый) смотрит приблизительно на «11 часов».

Проверяем правильность настройки карбюратора Хускварна

Двигатель быстро, ровно и уверенно набирает обороты, и немного четверит на максимальных оборотах, триммерная головка T-35 на холостом ходу не должна вращаться.

Особенности дисков для мотокос

Диски-ножи выпускаются пластиковыми и металлическими, а также различной формы для выполнения разноплановых задач.

  • Двух-, трех- и четырехлопастные ножи с ярко выраженными лезвиями применяются для покоса травы и поросли деревьев. Однако они не подходят для заготовки сена, так как измельчают побеги, перерубая их несколько раз.
  • Массивные четырехлопастные диски предназначены не только для расчистки земли от травы, но и для покоса сена. Они предотвращают многократное перерезание побегов, тем самым делая их подходящими для заготовки на зиму.
  • Диски с режущими гранями по периметру актуальны для скоса тростника и камыша. Такие ножи очень тяжелые — это необходимое качество, чтобы перерубать толстые стебли.
  • Профессиональные диски с пильным зубом для кусторезов и мотокос позволяют спиливать небольшие деревья и кусты.

В качестве альтернативы металлическим дискам применяются пластиковые ножи. Их не нужно плотно крепить в головке, а вертятся они в результате воздействия центробежной силы. Прочность пластиковых ножей высокая, поэтому срок службы достаточно длительный.

На заметку! Достоинство пластиковых дисков заключается в том, что, ударившись о непреодолимое препятствие, они отскакивают, и повторного контакта не происходит.

Видео: Как Настроить Карбюратор На Триммер Husqvarna 128r

  1. Модуль настраивается только при прогреве двигателя: для этого устройство сначала включается на 10 минут. Регулировка карбюратора Если головка газонокосилки работает на холостом ходу, немедленно начните регулировку: поверните винт T против часовой стрелки, пока он не перестанет вращаться.
  2. Регулировка начинается с винта L. Винт вращается влево и вправо, пока не найдет свое положение, при котором скорость холостого хода не становится максимальной.
  3. Затем поверните винт и поверните его против часовой стрелки . Это будет его рабочая позиция.
  4. Действие холостого хода должно регулироваться поворотом против часовой стрелки, чтобы увеличить скорость, а по часовой стрелке. уменьшить. Его настройка заключается в достижении режима, в котором достаточное вращение выполняется до того, как косилка начинает вращаться. В этом случае двигатель должен стабильно работать в разных положениях.
  5. Положение винта L определяется последним. на максимальных скоростях триммер не должен работать более 10 секунд. Дроссель открывается, винт вращается по часовой стрелке, очень медленно, пока скорость вращения не уменьшится до уровня уха.
  6. Затем винт также медленно вращается против часовой стрелки, пока двигатель не начнет работать со сбоями. Затем винт поворачивается назад по часовой стрелке, пока двигатель не перезапустится нормально.

Если есть тонометр и если в паспорте изделия указана рекомендуемая частота вращения, коррекцию можно сделать более точной, сосредоточив внимание не на ухе, а на показаниях прибора. &регулирование

&регулирование

и ремонт карбюратора&

Пожалуйста, объясни. В разделе регулирования пункта 5 винт L L? Должен ли я прочитать винт A? Спасибо

скажите мне начальное положение винтов H L LA

СОВЕТУЙТЕ ПРЕДЫДУЩУЮ ПОЗИЦИЮ

скажите мне начальное положение винтов H L LA

Регуляция углеводов бензопилой Husqvarna

Современные бензопилы имеют сложную систему и состоят из нескольких основных компонентов, которые требуют периодического обслуживания и регулировки. В этой статье мы поговорим о том, как отрегулировать карбюратор на бензопиле Husqvarna.

ВАЖНОЕ Опытный электрик раскрыл в сети секрет, как законным образом оплачивать половину стоимости электроэнергии. Подробнее

Когда карбюратор бензопилы Husqvarna нуждается в регулировке

Есть много проблем, которые можно решить, отрегулировав карбюратор. Регулировка карбюратора бензопилы Husqvarna необходима в случае неисправности, например:

  • увеличить время простоя;
  • сильный дым при работе с инструментом;
  • трудности с запуском холодного или горячего двигателя;
  • отсутствие тяги и снижение максимальной скорости.

Это не полный список проблем, которые можно решить, установив карбюратор Husqvarna. В некоторых случаях регулировка качества и количества топливной смеси производится после капитального ремонта двигателя или во время текущего обслуживания бензопилы.

Husqvarna AB рекомендует регулировать карбюратор до и после поломки.

Устройство и принцип работы карбюратора Husqvarna

Чтобы успешно установить бензопилу Husqvarna, вам необходимо знать ее устройство и понять, как оно работает. На самом деле все не так сложно, как кажется на первый взгляд.

Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку бензин-масляной смеси, а также диафрагму, игольчатый клапан со скAL-KOй. Совместная работа позволяет измерять подачу топлива в основную камеру и две заслонки.

Как Заточить Диск Для Триммера

Ножики триммера. как заточить

, короткие свойства, включая ножики для бензокосы и ножики для триммера, предназначение сопоставление, достоинства и недочеты, верный ножик, также отзывы о ножиках для триммера

Как заточить ножи мотокосы и триммера

  • Поначалу пристально осмотрите ножик триммера, нет ли на нём погнутостей либо трещинок (чтоб исключить разрыв ножика на больших оборотах).
  • По шаблону нового ножика начертите на изношенном ножике полосы заточки (чтоб обеспечить корректность формы ножика и равномерность его износа).
  • Ножики триммера нужно затачивать на тихоходном наждачном круге со средней зернистостью (чтоб режущие грани стали наточенными и при всем этом не перегреть металл).
  • Все грани затачивайте идиентично!, не спеша, под углом 30° (чтоб исключить вибрацию ножика при работе триммера и обеспечить незапятнанное и лёгкое кошение).

Принцип работы карбюратора бензокосы

Дроссельная заслонка определяет количество воздуха для подачи, а от этого напрямую зависит мощность двигателя.

В карбюраторную систему засасывается топливо насосом (его мембраной). Затем проходит через штуцер в карбюраторе. Далее жидкость движется через впускной и выпускной клапаны насоса. Отфильтровывается сеточной. По игольчатому клапану движется в мембранную камеру.

Поэтапная работа устройства:

  1. Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
  2. Система подачи топлива обязательно заужена диффузором для увеличения скорости потока.
  3. Бензин через поплавочную камеру и жиклер трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже низкий. Благодаря перепаду давления, топливо проникает через жиклер.
  4. Ускорение воздушного потока способствует переносу топлива (бензина) и его распылению. В итоге образуется воздушно-топливная смесь необходимой пропорции или плотности.
  5. Воздушно-топливная смесь проникает в цилиндр двигателя через топливную трубку.

От площади открытой воздушной заслонки зависит уровень плотности воздуха в системе. Чем шире открыта заслонка, тем больше расход топлива и мощность.

Проще говоря, регулировка карбюратора на бензокосе – создание оптимальной топливной смеси за счет корректной подачи воздуха.

Строение безынерционных катушек

Обязательно, чтоб починить катушку нужно представлять её строение и принцип работы. Все безынерционки собираются в промышленных аспектах из однотипных узлов, отличающихся зависимо от габарита механизма своими размерами. Основными составляющими девайся являются ниже перечисленные части и детали изделия:

  • корпус;
  • зубчатый привод;
  • тормозной фрикцион;
  • ротор;
  • опора катушкодержателя;
  • переключатель заднего направления;
  • шток крепления шпули;
  • лескоукладыватель с дужкой и роликом;
  • зубчатое колесо с дужкой.

Исходя из модификации и предназначения безынерционки по другому говоря как её ещё называют рыболовы шлифмашинки, она может дополнятся специфическим функционалом, присущим определённой модели.

Бывают лески с усовершенствованной аэродинамикой с соответствующими вмятинами, чешуйками и насечками, схожее изделие издает меньше шума, но употребляют ее лишь на бензокосах, так как выход таковой нити из катушки затруднителен, употребляют ее практически всегда с дисками, на которых вставлены отрезки. это видео посвящено тому, как поменять воздушный фильтр на триммере (мотокосе)Husqvarna. Недочетом такового изделия является его хрупкость.

Нож триммер для газона

Трехлучевой металлический нож с защитным кольцом, предназначенный для зажима газона с низким триммером для домашнего хозяйства. Стальное кольцо по периметру ножа помогает поддерживать ровность (одинаковой высоты) стрижки, что исключает волнистость и зажим газона ножом, как это может быть при скашивании с помощью обычного металлического ножа.

Пошаговая аннотация, как наматывать леску на катушку триммера С приходом весны вы нередко проводите свое личное время на даче либо приусадебном участке. От таковой задачи, как травка и сорняки, вас защитит триммер. Данный инструмент запросто подравнивает и косит травку на сложных участках, где обыкновенной газонокосилке это невозможно. Триммер. очень действенный и удачный инструмент по скашиванию Расчет нормы расхода горючего Методы подсчета нормы расхода бензина собственного автомобиля полезно знать каждому автолюбителю. Это поможет верно оценить денежные издержки при долгих поездках, также общую цена грузовых и пассажирских перевозок. Существует огромное количество вариантов подсчета расхода бензина на автотранспорте. Вопрос только в том факте, для чего это необходимо. Обычному автолюбителю можно найти средний и Теперь бензиновый триммер заполучил статус 1-го из главных инструментов в арсенале дачников. При этом логично, ведь моторизированная коса позволяет достаточно стремительно привести приусадебный участок в порядок. Но при бывает так, что триммер не заводится на жаркую а бывает на прохладную. В таких ситуациях приходится без помощи других устанавливать причину неисправности. Попробуем выясним, что сделать, если
