Разводка зубьев в домашних условиях
Сегодня в домашних условиях практически не встретишь специальные устройства, предназначенные для обслуживания ножовки по металлу. Однако даже при его отсутствии есть возможность провести работу подручными инструментами. Рекомендации следующие:
Для начала ножовка должна быть надежно закреплена в тисках. Это связано с тем, что для загиба нужно прикладывать большое усилие.
Провести загиб можно при применении пассатижей. Для того чтобы выдерживать правильный угол следует предварительно создать шаблон.
Нельзя пропускать не один элемент режущей кромки
При этом следует уделять внимание состоянию поверхности, так как выявленные дефекты указывают на то, что ножовка по дереву не может использоваться.
Даже в домашних условиях при отсутствии специального механизма можно провести правильную разводку и существенно продлить эксплуатационный срок пилы по дереву
При этом важно выдержать требуемый угол, так как слишком широкий распил становится причиной существенного снижения производительности, слишком узкий приводит к нагреву рабочей части и ее сильному износу
Некоторые фирмы предоставляют услуги, связанные с проведение подобной работы. Отметим, что стоимость специального механизма относительно небольшая, поэтому лучше всего его приобрести и процедуру можно будет проводить неоднократно.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Требования к разводке ножовки
Для того чтобы правильно провести разводку нужно уделить внимание основным требованиям. Они следующие:
Процедура проводится при фиксации инструмента.
Должен строго выдерживаться требуемый угол, отклонение от него становится причиной снижения качества полученного среза.
На момент работы уделяется внимание тому, чтобы поверхность не имела дефектов.
Стоит учитывать, что слишком большой показатель становится причиной увеличения ширина распила, за счет чего снижается показатель производительности. Именно поэтому для развода зубьев должно применяться специальное приспособление.
Как правильно заточить ленточную пилу
Сразу отметим, что если опыта и навыков выполнения таких работ нет, доверить заточку пил лучше профессионалам. Нарушение геометрии зубьев режущей кромки, появление окалины на металле или неправильная разводка заметно сокращают срок службы полотна.
Решив заточить ленточную пилу своими руками, нелишним будет предварительно ознакомиться с ключевыми определениями, знание которых может потребоваться в процессе работы. Итак, для правильного формирования режущей кромки потребуется:
- разводка – отклонение зубьев от плоскости основного полотна пилы;
- высота зубьев – расстояние между верхней точкой и основанием;
- шаг – расстояние между зубьями, обычно варьируется в пределах 19-25 мм.
- угол заточки – зависит от целевого предназначения инструмента; например, рекомендуемый угол заточки столярных пил составляет 35°, делительных – 18-22, предназначенных для распиловки бруса – не более 15°.
Угол заточки определяется производителем, поэтому при самостоятельной правке пилы рекомендуется придерживаться этих параметров.
Приведём детальную инструкцию, которая поможет правильно заточить замкнутую пилу, не прибегая к услугам специалистов.
Разводка
Развод ленточных пил по дереву – это первый этап восстановления профиля режущей кромки. В процессе эксплуатации расположение зубьев может изменяться, поэтому пока не достигнута правильная геометрия, затачивать пильную часть не имеет смысла.
Существует 3 способа развести пилу:
- классический – зубья попеременно отклоняются в правую и левую сторону;
- зачищающий – 1-й и 2-й зубья отклоняются в разные стороны, третий остаётся ровным. Такой профиль создаётся для распиловки твёрдых материалов;
- волнистый – наиболее сложный вариант, напоминающий по форме волну. Здесь каждому зубу придаётся индивидуальная форма, и такой тип разводки обычно выполняется только в специализированных мастерских.
Нужно отметить, что при разводке огибается не весь зуб, а примерно 2/3 верхней части. Процедура выполняется на специальном станке для разводки ленточных пил. Стоимость такого инструмента довольно высока, потому его покупают, если требуется налаживать несколько инструментов. Его наличие может стать основой бизнеса по заточке.
Разумеется, с первого раза правильно все сделать даже на разводном станке может не получиться, поэтому как минимум геометрия профиля должна остаться такой же, как до начала выполнения работ.
Заточка
Это основной этап правки режущей кромки, который может выполняться двумя способами.
Полнопрофильная заточка пил выполняется эльборовым кругом, установленным в специальном точильном станке.
Это полностью автоматизированная операция, которой пользуются профессионалы. Работой станка для заточки ленточных пил по дереву управляет электроника, и заточной круг за один проход обрабатывает всю ленту. Недостаток такого способа заключается в том, что эльборовый круг подбирается индивидуально к профилю пилы, поэтому для правки разных инструментов заточной элемент должен присутствовать в ассортименте.
Заточка зубьев выполняется вручную или на специализированном оборудовании.
В первом случае можно восстановить остроту зубьев в кратчайшие сроки, но работа требует определённых навыков. Во втором – кропотливый труд: 4-5 движений по грани каждого зуба.
Для автоматической заточки используются алмазные, эльборовые и корундовые круги
Важно понимать, что при выполнении этой процедуры зубьям придаётся только острота, созданная после разводки полотна геометрия должна остаться неизменной
Это интересно: Стеклянные межкомнатные двери из матового стекла: рассматриваем развернуто
Как заточить ножовку
При различных работах с деревом активно используется такой инструмент как ножовка. С течением времени режущая поверхность инструмента изнашивается, и процесс распиловки дерева становится все тяжелее. Износ рабочей кромки заключается в следующем:
- заостренные вершины зубьев закругляются;
- их боковые режущие кромки притупляются.
Вследствие этого инструмент теряет функциональность и нуждается в заточке.
Как определить момент, когда ножовка нуждается в заточке?
Люди с большим опытом легко определяют этот момент звуку, издаваемому инструментом при работе, а также по изменению цвета зубьев. Новичкам нужно ориентироваться на следующие признаки:
- работа ножовкой становится тяжелой и требует больших физических усилий;
- становится очень сложно сделать перпендикулярный распил древесины;
- становится сложно удерживать полотно по линии во время работы, он начинает отклоняться в разные стороны;
- полотно ножовки часто заклинивает.
Разводка зубьев
Разводка пилы – это отклонение вершин зубьев от плоскости полотна. Зубья через один отклоняют в разные стороны: нечетные в одну сторону, четные – в другую.
Нужно знать, что качество разводки достаточно сильно влияет на процесс пиления. Поэтому все зубья должны быть отогнуты в разные стороны поочередно на одну и ту же величину, иначе:
- если некоторые зубья отклонены на больший угол, чем остальные, то они будут мешать движению инструмента и быстрее изнашиваться;
- если же отклонение меньше необходимого, то ширина пропила не позволит полотну свободно перемещаться.

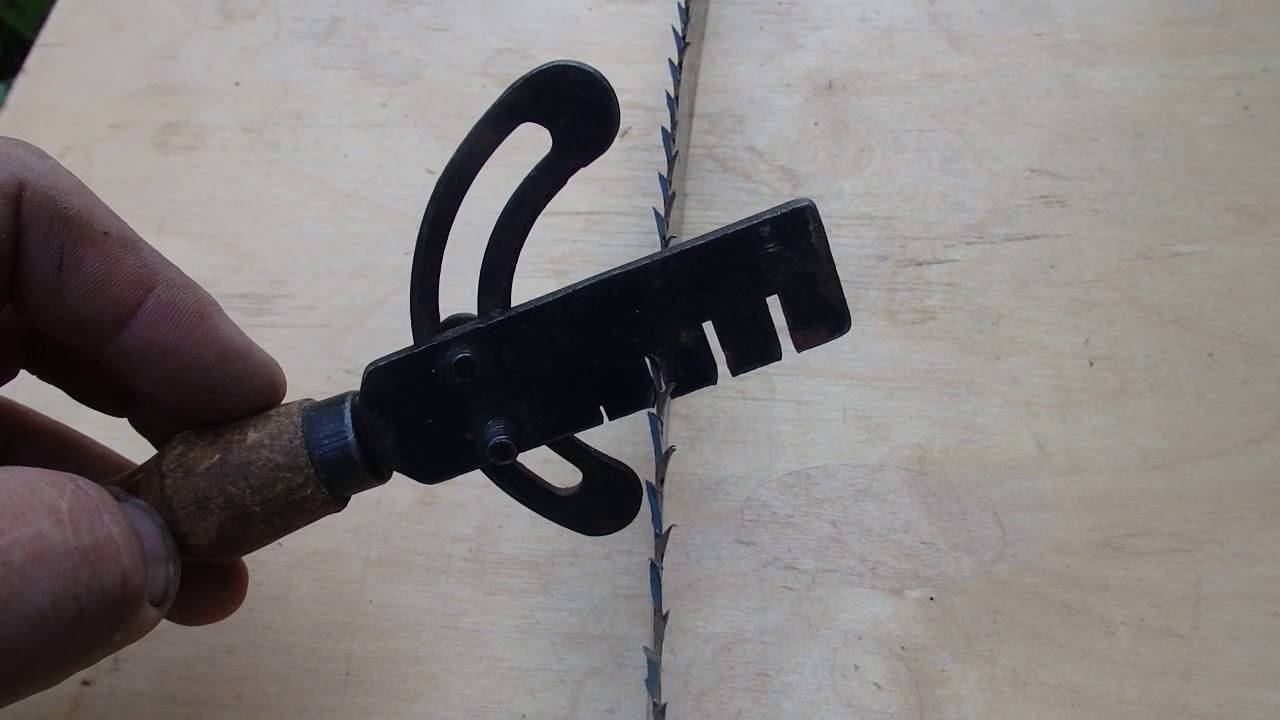

Для разводки зубьев пилы используют специальный инструмент – разводку. Простейшая разводка выглядит как небольшая металлическая пластинка с ручкой. В ней имеется прорезь, ширина которой немного больше, чем толщина полотна ножовки.Разведение зубьев происходит следующим образом:
- пилу зажимают в тиски так, чтобы губки тисков заканчивались у основания зубьев;
- затем зубья поочередно помещают в прорезь разводки и, изгибая в средней части, отводят в сторону на заданный угол;
- периодически качество разводки проверяется визуально или при помощи штангенциркуля;
- для проверки качества разводки губки тисков раздвигают на ширину разводки и протягивают между ними пилу (при этом излишний изгиб какого-либо зуба не даст свободно перемещать полотно между губками).
Проверка высоты зубьев ножовки
Поэтому перед заточкой ножовки нужно проверить высоту режущих элементов. Это делают следующим образом:
- на ровную и гладкую поверхность укладывают лист бумаги и плотно прижимают к нему пилу;
- профиль четко отпечатывается на бумаге, и становятся хорошо видны зубья;
- если обнаруживаются более высокие по сравнению с остальными зубья, то пилу зажимают в тиски и их укорачивают до нужной высоты при помощи плоского напильника.
Заточка ножовки
Для заточки потребуется следующий инструмент:
- тиски;
- молоток;
- штангенциркуль;
- плоскогубцы;
- брусок наждачный;
- шкурка наждачная.
Также в арсенале необходимо иметь следующие виды напильников:
- плоский и ромбический с насечкой среднего размера;
- треугольный напильник;
- треугольный с бархатной насечкой;
- надфили с насечками разного калибра.
Для заточки используют специальное приспособление, позволяющее фиксировать полотно под углами в 45 и 90 градусов. Если нужно заточить поперечную ножовку, действуют следующим образом:
- полотно закрепляют под углом 45 градусов;
- заточку производят трехгранным напильником с углом при вершине 60 градусов;
- напильник направляют на зуб ножовки под углом от 60 до 75 градусов;
- сначала несколькими движениями напильника от себя обрабатывают левые грани нечетных зубьев;
- после этого ножовка переворачивается и производится обработка левых граней четных зубьев.
При заточке продольной ножовки действуют следующим образом:
- полотно фиксируют вертикально;
- для заточки используется ромбический напильник с мелкой насечкой (можно использовать надфили);
- во время заточки напильник направляется строго параллельно столу;
- в остальном процесс аналогичен предыдущему.
Появляющиеся на гранях зубьев заусенцы нужно удалить при помощи наждачного бруска или напильника с бархатной насечкой.
Процесс заточки пилы в первый раз достаточно труден, поэтому лучше проводить его в полной тишине и с максимальной сосредоточенностью. Стоит сделать это несколько раз, а дальше дело станет привычным и пойдет «как по маслу».
Как правильно наточить ножовку напильником
Использование напильника актуально и сегодня, поэтому попробуем разобраться, как правильно наточить ножовку дома.
Начнем с установки полотна.
Его необходимо закрепить, как уже писалось выше в струбцине или тисках.
Щечки тисков должны быть выполнены из дерева, с шириной «губок» не меньше 200 мм.
Движение напильника должно быть равномерным, а нажим на зубья производится только при движении «вперед».
Перемещать руку с инструментом в исходную точку необходимо свободно, без усилий на резцы.
За один рабочий проход снимается равномерный слой металла, это сохранит шаг, высоту и профиль кромки.
Острота резца может быть снижена за счет образования заусенцев на поверхности и неровностей после прохождения абразива.
Напильник не может идеально наточить ножовку, но получить высокое качество можно – после заточки пригодится самый мелкий напильник или надфиль и оселок.
Заусенцы снимают выборочной зачисткой мелким абразивом, и выравнивают кромки мокрым оселком по боковой основе полотна.
Задавшись целью наточить ножовку правильно – обратите внимание на сохранение вершин зубцов. Одинаковая высота резцов, правильный развод влияют на износостойкость инструмента и качество пропила
Одинаковая высота резцов, правильный развод влияют на износостойкость инструмента и качество пропила.
Как правильно заточить пилу своими руками?
Существует несколько видов пил. В зависимости от направления разделки древесины они делятся на поперечные, продольные и смешанные.
Перед заточкой зубья пилы обязательно разводят. Разводка зубцов производится или специальной “разводкой” с ограничителем, или металлической пластиной с прорезями. Плотники же зачастую пользуются для этого обыкновенным топором или стамеской.
Развод зубьев должен быть не более чем на полторы-две толщины пилы. Для сухой древесины ширина развода может составлять четверть толщины пилы, для сырой – больше двух.
Если при разводе зубьев пилы вы ошиблись и какие-то зубцы отклоняются в сторону больше необходимого, то это можно исправить, вбив в доску два гвоздя на расстоянии ширины разводки и несколько раз проведя пилой между ними.
Точат пилу, зажав ее в деревянные зажимы. Если зажимов нет, то можно просто положить ее на стол зубцами к себе и прижать одной рукой к столешнице. Зубья поперечной пилы затачивают сначала с одной стороны разводки, потом пилу переворачивают и производят заточку противоположной стороны. Каждый зубец затачивается с двух сторон, от вершины к основанию, под углом 45 градусов, так что лезвия заточенного зубца обращены к наружной стороне полотна пилы.
Зубья продольной пилы затачиваются последовательно, друг за другом. Напильник держат под прямым углом по отношению к полотну пилы. Затачивается только одна, короткая сторона зубца. Для заточки смешанных пил – напильник направляют под углом 50-60 градусов и затачивают обе грани зубца.
Если у пилы сломалось несколько зубьев, то ее можно отремонтировать. Для этого нужно срубить испорченные зубья зубилом. Насечку новых зубьев также можно сделать зубилом, а если вам повезет и вы достанете матрицу и пуансон, то все ваши проблемы разрешатся еще быстрее. Проведите на полотне пилы риску, определив высоту зубьев, вставьте полотно между пуансоном и матрицей и ударьте молотком.
Когда все зубья будут насечены, произведите разводку и заточите пилу.
Как правильно развести зубья пилы по дереву
Приветствуем всех любителей деревообработки. Тему до этого видео автору канала подсказал зритель, который попросил рассказать о том, как правильно разводить ножовки.
Перед вами лежит инструмент. Ножовка, круглая пила и победитовые диски. С чего начнем? Тема это уже не такая актуальная. Ее значение потихоньку падает, потому что несколько десятилетий назад появились первые победитовые диски. Образцам по 30 лет. Они пилили ДСП. Его не нужно было разводить благодаря твердосплавным пластинам. Долго служили.
Современный итальянский диск с твердосплавными пластинами. Он изготовлен более аккуратно. Чтобы его не деформировало во время работы, сделано пропилы. Ширина 2,5 мм. Сопротивление материала совсем маленькая. Для этих дисков развод не нужен. Что касается ножовки с каленым зубом, там тоже развод не требуется. Они готовы к применению. Но затачивать их невозможно напильником. Только на электроточиле.Остаётся всё же актуальным вопрос по поводу развода зубьев. С чего начинать это дело? Чтобы грамотно развести ножовку, нужно профуговать. После этого прорезать между зубами разметку болгаркой буквально чуть-чуть, чтобы каждый зуб был одинаковой высоты. После этого разводить.
От чего отталкиваться, как правильно работать? Замеряем толщину полотна. Нужно уHonor, какую древесину собираемся пилить. Если она сырая, рыхлая, или сухая и твердая, развод должен быть разным. Для рыхлой сырой древесины развод нужно большое. Но не более 2 толщин полотна. Если полотно 0,8, развод должен быть 1,5 мм — ширина пропила. Если древесина сухая, ее нужно качественно разрезать, но этого нужно не более чем 1,5 толщины полотна. Тогда сопротивление материала будет минимальным. Ножовку зажимать не будет.
Как основная масса делает развод. Люди хвалились и говорили, что делают это топором. Это само за себя говорит, что работает опорная, то есть грубая. Зубы должны отклоняться вправо и влево на один и тот же угол. Если они будут плясать, то есть один больше, другой меньше, такое качество пиления будет плохое. Перед будет тяжело, будет цепляться. Зубы будут выбиваться. Качество будет плохое. Смотрите продолжение на видео с пятой минуты.
Типы ленточных пил
Двуручная пила
Ленточные пилы различаются размером зуба. Также следует выделить:
Двуручные пилы точатся и разводятся так же, как и обыденные одиночные. Все различие такового инструмента в том, что с ним работает два человека сходу.
При помощи ленточных пил в большинстве случаев распиливают древесную породу и разновидности этого материала. Дерево не просит очень сильного воздействия, оно является мягеньким материалом, который просто распиливается и сверлится. Но в процессе работы лучше все-же закреплять бревна и доски. Во время распиливания нужно быть усмотрительным и не держать руку очень близко к борозде распила. Это может привести к томным травмам.
Заточка пилы

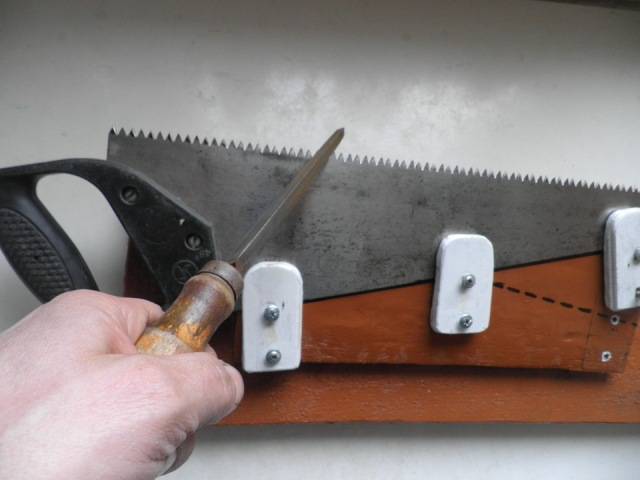

Для заточки зубьев ножовки нам понадобятся: острый напильник (желательно новый), надфиль с мелкой насечкой, специальное устройство для фиксации полотна.Если с напильником и надфилем все ясно, то с зажимным устройством придется повозиться.
Самодельное устройство позволяет крепить полотно пилы с наклоном под 90 и 45 градусов, что очень важно для правильной заточки. Вот как его сделать:. Прижимная и опорная планки с размерами 400х150х25 мм, сделать их можно из досок твердых пород: бук, дуб или многослойной фанеры
В планках прорезаем продольные пазы с размерами 50 на 9 мм, под болты М8, как указано на рисунке. Пазы располагаются у торцов планок, параллельно им
Прижимная и опорная планки с размерами 400х150х25 мм, сделать их можно из досок твердых пород: бук, дуб или многослойной фанеры. В планках прорезаем продольные пазы с размерами 50 на 9 мм, под болты М8, как указано на рисунке. Пазы располагаются у торцов планок, параллельно им.
Основание — планка для основания, делаем его из той же доски, что и прижимная и опорная планки, только длинна увеличена на 100 мм – по 50 мм с каждого конца. Эти выступы нужны нам для крепления основания к верстаку или столу с помощью струбцин.
Опорная планка соединяется с основанием при помощи карточных петель – навесов.
На основание крепим брусок (с помощью саморезов), который будет ограничивать наклон зажима на 45 градусах. Для того, чтобы зажим плотно лежал на бруске-ограничителе, стачиваем его под нужным углом.
Все, устройство готово. Для заточки пилы помещаем полотно между опорной и зажимной планкой и зажимаем его при помощи болтов М8 с барашковыми гайками. Так как болты «ходят» в пазах, выставляем нужное заглубление полотна ножовки так, чтобы зубцы выступали над зажимом на 15-25 мм. Вот рисунок и схема устройства:
Устройство для заточки пилы: 1 — крышка стола; 2 — основание; 3 — инструмент (ножовка); 4 — зажимная планка (2 шт.); 5 — болты М8 с шайбами и барашковыми гайками; 6 — струбцина (2 шт.); 7 — карточная петля (2 шт.); 8 — опора; 9 — шуруп (2 шт.); 10 — опорная планка; детали 2,4 изготовлены из буковой доски сечением 150×25 мм; на виде А струбцины не показаны.
Для заточки поперечной пилы, полотно должно быть установлено в устройстве под углом 45 градусов, далее производится заточка трехгранным напильником, инструмент при этом находится под углом 60-75 градусов по отношению к зубцу. При остром напильнике обычно достаточно 3-4 движения – как только получились острая вершина и боковая кромка, переходим к следующему. Таким образом затачиваем все левые грани нечетных (дальних) зубцов, после чего поворачиваем полотно другой стороной.
Продольная ножовка и ножовки по дереву смешанного типа затачиваются в вертикальном положении, под 90 градусов по отношению к столу. Технология заточки точно такая же, как и для поперечной.
После заточки на обратных сторонах зубьев ножовки образуются заусенцы – их стачиваем напильником с бархатной насечкой либо бруском.
Как развести зубья у ножовки по дереву, разводка пилы
Ножовка с крупными зубьями пилит быстрее, но пропил получается грубый, с неровными краями. Степень заточенности можно проверить, проведя большим пальцем по кончикам зубьев. Разводку проверяют на глаз: зубья должны быть отогнуты в стороны равномерно, иначе пилу будет заносить в сторону. Одновременно проверяют ровность полотна. Даже при незначительном изгибе пилу будет заедать. Полотно пилы должно гнуться и быстро распрямляться. У хорошей пилы зубья в средней части полотна слегка выступают, образуя небольшую дугу. В этом случае при сцеплении с заготовкой в процессе пиления участвует меньше зубьев, при этом давление возрастает и пила работает лучше.
На рисунке 51 показана последовательность подготовки ножовки к работе.
Большое значение имеет ручка. Она может быть деревянной или пластмассовой, главное, чтобы было удобно держать в руке. Весьма неудобна в работе железная штампованная ручка – от нее быстрее устает рука, образуются мозоли.
При хранении пилы на ее зубья лучше надеть разрезанный вдоль отрезок шланга или ПВХ-трубки.
Чтобы пила не застревала в древесине, ее зубья должны быть разведены – отогнуты через один влево и вправо. За счет этого ширина пропила получается чуть больше толщины полотна пилы, благодаря чему она не застревает в пропиле.
Для разведения пилы существует специальный инструмент – разводка. с помощью которой зубья пилы отгибают в стороны примерно на 0,5 мм
Разводка пилы
Обычно пила продаётся в виде, для работы не готовом. Пилу нужно заточить, развести. Про заточку ручной пилы было уже написано выше, сейчас расскажем про разводку. Отогнуть зубья пилы нужно от полотна в обе стороны, попеременно. Разводка пилы делается для того, чтобы уменьшить трение пилы о дерево и чтобы дерево пилу не «зажимало».
Отгибать сильно не нужно, так чтобы каждый зубец был то влево – то вправо чуть отогнут и заточен со стороны в которую отогнут, конечно. Отгибать зубцы следует равномерно. Проверьте на свет, не сильно ли отведён в сторону какой. то из зубцов.
Классификация
Ручная пила по дереву бывает различных конфигураций. Отсюда о большое количество разных моделей. Выделяют такие типы ручных пил:
- классическая. Этот вид является основным и имеется почти у каждого мужчины. Такая пила может иметь полотно различной длины с разным числом зубьев. Чаще всего инструмент имеет сменные полотна, присутствующие в комплекте при покупке
- узкая. Такую пилу еще называют выкружная ножовка. Названа она так из-за того, что помогает вырезать линии различной формы, причем, очень аккуратные и четкие. Кроме этого она применяется для создания сквозных круглых и квадратных отверстий. Пилка довольно узкая, имеет большое количество зубьев, которые могут находиться, как на одной рабочей плоскости, так и на двух. Работая с такой пилой нужно соблюдать аккуратность. Неуверенное движение может развернуть лезвие в другую сторону, по этой причине выбирая ножовку с узким полотном, нужно остановиться на качественной жесткой стали, которая не будет сгибаться во время работы
- с обушком. Такая ножовка имеет ребро жесткости (обушок), которое не позволяет полотну сгибаться в процессе распила. Следовательно, инструмент не сможет сделать пропил ниже, ширины рабочей части пилы. Этот инструмент имеет удобную ручку под углом 450 к полотну. Работать с такой пилой легко
- лучковая. В слесарном деле лучковая пила незаменимый помощник. Она необходима в процессе спила грубых частей ствола, сучков, а также для вырезания фигур из фанеры и прочих древесных материалов. Также ею можно пилить древесину вдоль и поперек волокон. Область использования лучковой пилы настолько широка, что она может стать заменителем небольшого деревообрабатывающего станка. Однако, не стоит забывать, что лезвие во время распила может слететь с крепления или порваться
- наградка. Пила с наградкой потребует от мастера много сил. Данный инструмент похож на рубанок. У него есть две ручки. Такая пила используется для вырезания пазов и шипов, при чем, глубину отверстий и углублений можно сделать разного размера. Использовать ее можно для пород любой твердости
- складные. Такую механическую ножовку можно взять с собой в поход или на отдых. Ее главные достоинства: компактность, легкость, безопасность в сложенном состоянии. У нее мелкие зубья, короткое заостренное полотно.
Предлагаем ознакомиться Чем подкормить перцы в теплице во время цветения и плодоношения
Типы ленточных пил
Двуручная пила
Ленточные пилы различаются размером зуба. Также следует выделить:
- двуручные пилы;
- одиночные пилы.
Двуручные пилы точатся и разводятся так же, как и обычные одиночные. Все различие такого инструмента в том, что с ним работает два человека сразу.
С помощью ленточных пил чаще всего распиливают древесину и разновидности этого материала. Дерево не требует слишком сильного воздействия, оно является мягким материалом, который легко пилится и сверлится. Однако в процессе работы желательно все-таки закреплять бревна и доски. Во время распиливания надо быть осторожным и не держать руку слишком близко к борозде распила. Это может привести к тяжелым травмам.
