Как выбрать паяльник

Другие типы паяльных принадлежностей

К современным моделям относятся следующие типы паяльников:

Импульсные, в форме пистолета. Работают в пульсирующем режиме при нажатии кнопки. Разогреваются за несколько секунд, экономичны, можно регулировать мощность. Используются в электромонтажных, ремонтных и радиотехнических целях. Удобство в пользовании добавляет светодиодная подсветка. Не применяются для длительного паяния.
Устройства, имеющие стержень и нагреватель из керамики, становятся все более популярными, но приобретать их для бытового назначения нецелесообразно, т. к

они требуют осторожного обращения (хотя срок эксплуатации большой). В основном используются в лабораториях, мастерских, на производстве

Газовые. В специальную капсулу заправляется газ, от сжигания которого происходит нагревание наконечника. Сняв насадку, устройство можно использовать как горелку или термофен. В быту применяется не часто.
Еще один вид оборудования — паяльные станции — считается профессиональным, но найдет применение и у домашнего мастера. Специальный узел минимизирует неприятные последствия паяльных операций (копоть, дым, удар током, статическое напряжение).

Дополнительные приспособления и материалы

Для выполнения пайки радиодеталей и микросхем необходим следующий набор приспособлений:

• · Держатель для паяльника. Выглядит в виде подставки со спиралью, в которую вкладывается паяльник в промежутках между пайками.
• · Губка. Используется для вытирания жала паяльника от припоя. Часто для вытирания жала применяют металлическую стружку.
• · Антистатический браслет и коврик. Необходим при выполнении любых операций с микросхемами, чтобы не повредить их статическим электричеством. Браслет должен быть заземлён. Печатную плату во время пайки нужно располагать на заземлённом антистатическом коврике из специальной резины.
• · Специальный шприц для отсоса припоя. Он нужен для того, чтобы очистить отверстия в плате от остатков припоя после демонтажа микросхемы. Вместо шприца можно использовать медицинскую или швейную иглу диаметром 1 мм. Острый кончик иглы нужно обрезать.
• · Пинцет. Нужен для того, чтобы придерживать радиодеталь во время пайки.
• · Лупа. Лучше выбрать специальные радиомонтажные лупы с увеличением от 5 до 10 крат для пайки маленьких радиодеталей и микросхем с мелким шагом.
• · Кисточка или ватная палочка — для протирки паяных соединений от флюса.
• · Медицинский шприц для нанесения флюса на места пайки. В качестве материалов для пайки применяют:
• · Припой. Лучше всего специальный припой для пайки микросхем в виде тонкой проволочки 0,5-1 мм — его очень удобно подводить к месту пайки.
• · Флюс. Это специальная жидкость, которая наносится на контактные площадки и ножки микросхемы для увеличения растекаемости и смачиваемости припоя. Флюс облегчает пайку, удаляет окисную плёнку с выводов радиодеталей. В качестве флюса обычно используют раствор канифоли в этиловом спирте.
• · Этиловый спирт или очищенный бензин. После пайки нужно обязательно удалить остатки флюса кисточкой, смоченной в этиловом спирте или бензине.
• · Ацетон или смывка для лака. Применяется для удаления лака с лакированных печатных плат перед отпайкой отказавшего чипа.
• · Металлическая плетёнка (оплётка экранированного провода). Используется для удаления излишков припоя с ножек микросхемы.

Требования к паяльникам для пайки радиодеталей

Чтобы подобрать качественный паяльник для конкретных целей, требуется учитывать все особенности выбранного направления. Работа с микросхемами несколько отличается от пайки труб, проводов и различных контактов. Все это отображается на инструменте, который требуется для выполнения данной процедуры.

Различные типы жал паяльников

Рассматривая варианты, какой паяльник выбрать для пайки радиодеталей для начинающих, стоит обратить внимание на такие требования:

Форма жала. При работе с деталями радиотехники и электроники нужно, чтобы у паяльника было коническое жало. Такая форма лучше всего подходит для работы с мелкими контактами. Благодаря данному подходу, мастеру намного легче выпаивать микросхемы и впаивать их на нужное место, что является основными операциями с использованием этого инструмента.
Материал жала. Лучше всего подбирать керамические модели, так как они помогают защитить чувствительные изделия от статического напряжения. Медные разновидности также используются и являются вполне практичными, но с ними приходится работать более аккуратно. Керамические жала легче чистить и они быстрее подготавливаются к работе.
Регулятор мощности

Рассматривая, какой паяльник лучше выбрать, стоит обратить внимание на современные модели с регулятором мощности. Это позволяет подобрать нужные характеристики инструмента для конкретного вида работы

Благодаря этому, можно одним паяльником выполнять множество видов процедур.
Компактность размеров. Небольшими моделями намного проще управлять при работе с микросхемами. Толстые жала, даже если они имеют нужную форму, не позволят вести тонкую работу. Соответственно, небольшая легкая модель с тонким наконечником будет отличным вариантом выбора.
Наличие дополнительных кнопок. Кнопки для повышения температуры пайки, которые встречаются на импульсных моделях, а также в других разновидностях. Они помогают экономить энергию при работе.

Различные модели паяльников

Важная деталь — жало паяльника

Качество пайки и комфорт в использовании сильно зависит от используемого в паяльнике жала. Жало из медного стержня — хорошо проводит тепло и к нему отлично прилипает припой. Но при нагреве такое жало постоянно покрывается окислами и обугливается, в результате чего требует постоянной зачистки.

Другой тип жала — металлический стержень с никелевым покрытием. Он отличается отсутствием неприятного образования окалины и удобен в ювелирной работе с мелкими деталями. Но его нельзя зачищать, т.к. это может привести к снятию покрытия и потере прилипающих свойств для припоя.

Большинство современных паяльников имеют острое конусообразное жало. Оно позволяет без риска задеть соседний провод подобраться к ножке радиодетали и обработать ее.

В комплектах с паяльниками также могут идти жала с плоским наконечником. Такая форма лучше передает тепло к массивной детали и позволяет быстрее ее нагреть и отпаять или, наоборот, припаять.

Десятка лучших

На сегодняшний день существует рейтинг паяльников лучших фирм-производителей, в который входят качественные и популярные приборы:

KVT XZ-1 — 10 место

Бесконтактный многофункциональный газовый паяльник. Хорошо подходит для пайки в труднодоступных местах. Имеет три режима работы – как паяльник, как фен для термоусадки и как газовая горелка. Его максимальная температура составляет 1300 градусов, а температура – 580 градусов, в конструкцию встроена система плавной регулировки рабочей температуры, а в комплект входит кейс и 4 насадки. Его стоимость – от 1900 до 2912 руб.

Паяльник KVT XZ-1

Подробнее о паяльнике — в видео:

Dremel VersaFlame — 9 место

Газовый паяльник. Представляет собой универсальную паяльную станцию, подходящую для домашней пайки. Быстро нагревается, а время его беспрерывной работы составляет 75 минут. Его максимальная температура нагрева составляет 1200 градусов, прибор идет в комплекте с 4 сменными насадками, а его стоимость от 2680 до 4609 руб.

Паяльник Dremel VersaFlame

Sigma 200Вт — 8 место

Импульсный паяльник, выполненный в форме пистолета с ударопрочным корпусом. Имеет встроенный трансформатор, а жало этого паяльника выполнено из высококачественной стали. В комплект входит 3 сменных насадки. Максимальная температура нагрева – 400 градусов. Его стоимость около 800 руб.

Видео-обзор паяльника:

Паяльник Sigma 200Вт

Lukey 852D Plus — 7 место

Термовоздушная паяльная станция мощностью в 350 ватт и максимальной температурой 480 градусов. Имеет внушительный вес, но при этом проста и удобна в использовании. В комплект входит подставка и держатель для фена, который оснащен функцией автоматического отключения. Подходит для пайки микросхем, а также для ремонта бытовых приборов и электротехники. Прибор оснащен терморегулятором, а его стоимость составляет от 5250 до 6590 руб.

Паяльник Lukey 852D Plus

REXANT ZD-708 — 6 место

Это электрический паяльник с керамическим нагревателем, оснащенный регулятором мощности в диапазоне от 30 до 50 ватт. Нагрев конусного жала происходит быстро, а сам прибор отличается надежностью. Его термостойкая ручка выполнена из прозрачного пластика. Максимальная температура нагрева — 200-450 градусов. Его стоимость от 590 до 1099 руб.

Подробнее о паяльнике — в видео:

Паяльник REXANT ZD-708

Lukey 852D Plus FAN — 5 место

Термовоздушная паяльная станция, с подачей мощного потока воздуха, регулируемой мощностью в 350 ватт и температурой 480 градусов. Температура также имеет регулировку, а цена прибора – от 449 до 5890 руб.

Паяльник Lukey 852D Plus FAN

CT-96 (CT-Tools) — 4 место

Керамический паяльник с регулятором температуры – специальный датчик устанавливает рабочую температуру (от 100 до 400 градусов), разогрев происходит в течение двух минут и выставленный уровень нагрева стабилен в течение пайки. Его мощность 50 ватт, а стоимость около 530 руб.

Паяльник CT-96 (CT-Tools)

PROXXON EL 12 (28140) — 3 место

Электрический паяльник с регулятором температуры, обеспечивающий постоянный стабилизированный нагрев жала. Разогревается быстро, в течение 10 секунд. Корпус паяльника защищен от нагревания, кроме того прибор оснащен подсветкой, имеет небольшой вес, его рабочая температура 250 градусов. Стоимость такого паяльника от 1300 до 1550 руб.

Паяльник PROXXON EL 12 (28140)

REXANT HT-019 (ZD-210) — 2 место

Электрический паяльник с вакуумным отсосом расплавленного олова, хорошо подходит для домашних работ. Намного удобнее паяльников с обычным отсосом припоя. Ручка прибора изготовлена из ударопрочного пластика. Мощность паяльника 40 ватт, рабочая температура 450 градусов, а стоимость от 280 до 520 руб.

Паяльник REXANT HT-019 (ZD-210)

Dremel VersaTip — 1 место

Бесконтактный газовый паяльник Dremel VersaTip. Удобный, легкий, он универсален и может выполнять функции паяльника, газовой горелки, горячего ножа и фена. Время работы на минимальной мощности составляет 90 минут, а на максимальной – 30 минут. Разогрев происходит быстро, его максимальная температура плавно регулируется, и составляет в своем максимуме 1200 градусов. В комплект входит 6 насадок, а цена прибора от 2545 до 3199 руб.

Паяльник Dremel VersaTip

Видео-обзор лидера рейтинга:

Выбирая паяльник, стоит опираться на планируемый объем работ, частоту его использования и технические характеристика конкретного прибора.

Особенности функционирования аппарат

Заметим такой интересный факт, что многие спрашивают, как называется паяльник для труб? Интересно, что ни у одного производителя нет единого стандарта названия устройства.  Некоторые называют в технической документации устройство, как аппарат для диффузионной сварки. Другие производители называют устройство, как термический сварочный аппарат. В любом случае, каждый производитель употребляет второе, народное название устройства паяльник для пластиковых труб или указывает в скобках сокращённо (паяльник ПП).

Устройство агрегата напоминает традиционный утюг.  А отличие только в форме и в его функциональном предназначении.  Точно так же, как в утюге аппарат имеет аналоговый нагревательный элемент и опцию терморегулировки.  Нагревательный компонент встраивается как в  плоский вариант корпуса, так и в его исполнение в круглом сечении.  Именно характерные отличия нагревательного корпуса играют важнейшую роль в применении той или иной формы насадок, тем самым определяя основной ответ на вопрос как выбрать паяльник для труб.

Нагревательный элемент паяльника

Принципиальная схема работы агрегата достаточно простая. В электросеть подключается устройство, которое «разгоняет» температурный режим до фиксированного положения терморегулятора.  Происходит разогрев основной подошвы нагревательного элемента, и если устроена насадка, то и она также разогревается до нужной температуры плавления.  Предельно максимальная температура для насадок составляет 260º С, это очень важный момент, который обеспечивает основные функционалы устройства.  Терморегулятор играет важную роль в обеспечение необходимого температурного режима работы устройства. Превышение температуры чревато тем, что полипропилен потечёт, и эффективность сварки и КПД работы агрегата будут сведены к нулю.

Перегрев повлияет на качество спайки, и шов сварки будет приплюснутый, что в конечном итоге повлияет на качество соединения. Отсутствие требуемой температуры также негативно повлияет на качество стыка. В данной ситуации возможны протечки и прямой выход из строя водопроводной системы. В конечном итоге страдает качество работы мастера, и он перед этим решает вопрос какой лучше паяльник для полипропиленовых труб, обеспечивающий высокое качество соединение и выполнения работы.

Параметр мощности

Это основной критерий выбора качественного аппарата. Выбирая мощный аппарат не всегда можно добиться высокого качества работы. Как правило, аппараты, имеющие мощность свыше 1,5 кВт, предназначены для промышленного производства, а если быть точнее, то для сварки полипропиленовых труб с диаметром свыше 50 мм.  Мощность агрегата менее 1 кВт, подойдёт для несложных работ, а также для соединения труб с диаметром менее 50 мм. Даже если вы выберите прибор на 500 Вт, ничего страшного в этом нет, такие агрегаты предназначены для сварки труб с диаметром 16-33 мм, даже для промышленных условий.

Выбор насадок

Этот вопрос самый трудный для специалиста, вместе с этим есть ряд критериев, которые помогут определить необходимый набора насадок.

• Для паяльников с меньшими параметрами мощности используйте насадки с малыми диаметрами. Если будете использовать крупные насадки то вполне вероятно, что прибор попросту не прогреет насадку и КПД работы =0.
• Специалисты могут работать с насадками как 10 мм, так и 110мм. Для домашних работ и для традиционной сварки полипропиленовых труб достаточно применять насадки с диаметрами в 16 мм, 24 мм и 32 мм. Это стандартный размерный ряд насадок, предназначенные для соединения полипропиленовых труб.
• Хорошая теплопроводность имеется у тефлоновых насадок, хотя производители выпускают элементы и запчасти из других металлических материалов. Для домашней работы рекомендуется использовать тефлоновые насадки, так как они лучше проводят тепло и отлично обеспечивают соединение в процессе работы.

Диаметры насадок

Количество насадок зависит от характера работы. В домашних условиях для этих целей достаточно использовать минимум насадок по 2-3 штуки каждый. Для тех, кто занимается бизнесом,  количество насадок увеличивается в соответствии со спросом на проведение работ связанные с соединением полипропиленовых труб в промышленном секторе и жилищно-коммунальном хозяйстве.

И, последнее, соблюдение мер безопасности также является главным для успешного использования аппарата для пайки трубопроводов нового поколения. Соблюдайте пожарную и электрическую безопасность, используйте защитные приспособления и устройства для предотвращения получения ожогов, электрических травм.

Дополнительные возможности и функциональность

Кроме того, осуществляя выбор паяльника для пайки очень важно учитывать и его функциональные возможности. Электрический паяльник должен быть удобным в работе, а это значит, что его рукоятка не должна греться

Также, лучше всего, если жало паяльника будет выполнено именно из меди, а не из каких-то других материалов. Медь легко отчистить от нагара, она хорошо поддаётся лужению

Не менее важной деталью, является, и наличие в комплекте с паяльником сменных жал разной формы. Это позволит удобно и более эффективно работать электрическим паяльником в труднодоступных местах

Ну и последнее, это комплектация паяльника для пайки. Она может быть самой разнообразной. Хорошие паяльники комплектуются не только набором сменных жал разной конфигурации, но и удобным кейсом с подставкой для жала, а также всевозможными приспособлениями, облегчающими процесс пайки в домашних условиях.

Жало паяльника

Обратите внимание на жало паяльника. Оно бывает медным или с никелевым покрытием

Медное жало лучше подходит для пайки, так как медь имеет высокую теплопроводность. Его можно зачищать наждачной бумагой или напильником, но такое жало очень быстро обгорает. Никелевое используется в паре с паяльником, у которого регулируется температура, но его недостатком является то, что жало данного типа нельзя очищать ни напильником, ни наждачной бумагой.

После такой обработки припой больше не будет липнуть к паяльнику. Достаточно много людей не знают об этой особенности никелевых жал, и после зачистки такого жала работа по пайке превращается в ад. Жало – это сменный элемент с различными видами крепления. У одних паяльников для фиксации жала закручивается колпачок, у других жало фиксируется винтом.

Жало имеет различную форму. Паяльник продается с уже установленным универсальным жалом. Им можно делать большинство работ. Есть жала тонкие как иголка. Они предназначены для ювелирных работ про пайки SMD компонентов и не способны выполнять другие задачи. Широкие жала предназначены для быстрого прогрева всей детали и удобного монтажа/демонтажа компонента.

Жало паяльника паяльник для микросхем

Регулировка температур

Существуют паяльники с ручной регулировкой температуры на самой ручке

Это отличная вещь для радиолюбителя, так как без данной функции всегда присутствует шанс по неосторожности сжечь или перегреть тот или иной компонент. Если перегреть радиодеталь, она потеряет свои первоначальные свойства и будет работать неустойчиво, а то и вовсе выйдет из строя

Жало у паяльника имеет свойство сгорать при длительной эксплуатации. Если ваш паяльник не имеет регулировки температуры, будьте готовы к частой покупке нового жала. Однако к недостаткам таких паяльников относится неудобность расположения регулировки ручки и не слишком надежная конструкция.

Особенности пайки

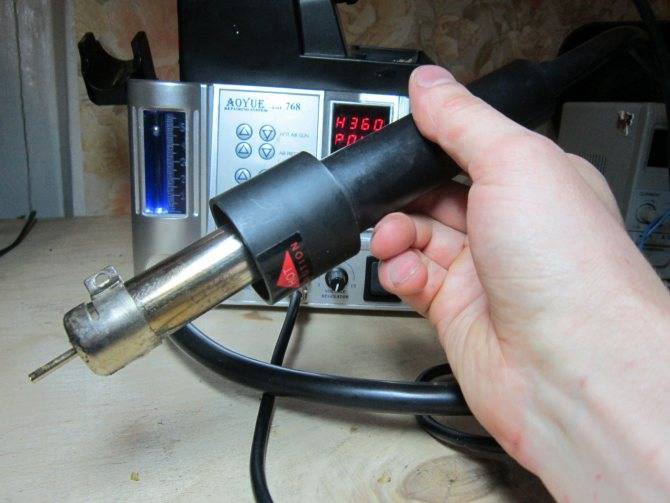

Сейчас развитие электроники идет по пути все более плотного монтажа компонентов на печатной плате. Помимо очевидных достоинств, прогресс приводит к трудностям ремонта из-за очень компактных размеров. Это очень затрудняет работу паяльником, и поэтому для монтажа планарных деталей, микросхем и смд-конденсаторов обычно применяется пайка с помощью специального фена.

Поэтому при работе с ним нужно учитывать ряд особенностей.

• Температуру нагрева следует регулировать в зависимости от выполняемой работы, размера компонента и вида припоя.
• Скорость потока воздуха должна быть наименьшей, иначе при работе фен может сдуть соседние мелкие компоненты. Но от нее зависит скорость прогрева, поэтому ее нужно регулировать индивидуально.
• Фен комплектуется несколькими насадками, которые регулируют мощность воздушного потока. Правило простое – для мелких деталей лучше выбирать узкую насадку.
• При нагреве припой, закрепляющий соседние компоненты, может размягчиться. Тогда эти детали сдвинутся, нарушится контакт между ними, и плата будет работать некорректно. Во избежание этого их нужно экранировать фольгой или термоскотчем, чтобы они не нагрелись.
• Фен нужно держать строго перпендикулярно поверхности платы.

Исходя из этого, к работе нужно подойти максимально ответственно.

Обзор производителей и моделей

Многие радиолюбители часто теряются в выборе устройств. Но, безусловно, все приобретают специальную паяльную станцию. Для удобства работы необходимо подобрать электроприбор, который подойдет именно вам.

Модель

Паяльный инструмент следует выбирать, опираясь на вид деятельности. Перед тем, как купить паяльник электрический для микросхем, давайте определимся с назначением и производителями.

Так, паяльные станции можно разделить на три вида:

1. Для домашней пайки электроприборов.
2. Для работы (ремонта электроники).
3. Спайка деталей автомобиля.

В первую очередь стоит обратить внимание на производителя паяльных станций

Немецкая и китайский

Выбор паяльной станции немецкой фирмы для дома будут не лучшим решением, так как цена очень высока и рациональнее будет покупать ее для профессионального использования.

Китайская модель

Паяльные станции

• Quick 202В УЫВ – для непрофессионалов.
• Quick 702 ESD – для профессиональных специалистов.

Для работы с деталями автомобилей отлично подходит термовоздушная станция «Lukey 868».

Модели

На данный момент самые бюджетные паяльные станции производит , которая очень популярна. Но мнения об этой компании расходятся. Одни радиолюбители и мастера утверждают, что это самое дешевое китайское оборудование, которое достаточно быстро ломается, а также может стать причиной пожара.

Качественная паяльная станция

Другие рекомендуют эту фирму для неопытных радиолюбителей, так как при щепетильном отборе моделей станции можно найти достаточно качественно оборудование, которое имеет приемлемую цену для работ в домашних условиях.

Основные критерии выбора

Итак, сначала вкратце рассмотрим самые важные параметры, на которые стоит обращать внимание при покупке паяльника

Тип нагревателя

В первую очередь приспособления делятся на электрические и газовые. Сначала поговорим о тех, которые работают на газу.

Газовый паяльник рекомендуется выбрать для пайки проводов в распределительных коробках. Он удобен тем, что работает в автономном режиме, без электричества, что актуально при электромонтажных работах. К тому же, такой прибор может использоваться как фен для термоусадки.

К недостаткам газовых устройств можно отнести сложность работы с микросхемами, а также тот факт, что при горении газа в атмосферу выбрасываются вредные для организма вещества, поэтому долго работать с таким приспособлением крайне опасно для здоровья.

Выбрать электрический паяльник целесообразно для пайки микросхем и тех же самых проводов, если нет проблем с электроснабжением. Электрические модели делятся на следующие типы:

Спиральный. Самый дешевый, практичный и долговечный тип нагревателя

Недостаток — долго греется, но это не так важно, если вам нужно выбрать паяльник для дома.
Керамический. Более дорогой и в то же время хрупкий (может перестать работать даже при небольшом ударе). Преимущество — быстро нагревается

Если для вас главной выбрать прибор такой, чтобы быстро и сильно нагревался, модель с керамическим нагревателем будет самым оптимальным решением.
Импульсный. Еще один вариант исполнения, который способен быстро нагреваться. Импульсный паяльник лучше выбрать для пайки микросхем и для работы с печатными платами. Такой инструмент будет стоить дороже и используется в большей степени только для перечисленных работ.

Преимущество — быстро нагревается. Если для вас главной выбрать прибор такой, чтобы быстро и сильно нагревался, модель с керамическим нагревателем будет самым оптимальным решением.
Импульсный. Еще один вариант исполнения, который способен быстро нагреваться. Импульсный паяльник лучше выбрать для пайки микросхем и для работы с печатными платами. Такой инструмент будет стоить дороже и используется в большей степени только для перечисленных работ.

Отдельно следует упомянуть о таком варианте исполнения, как паяльная станция. С ее помощью можно быстрее и качественнее осуществить пайку проводов и микросхем. Для радиолюбителей выбор паяльной станции будет самым оптимальным решением!

Мощность

Что касается выбора мощности электрического паяльника, то тут следует учитывать следующие рекомендации:

• мощность до 10 Вт может использоваться для пайки простейших микросхем;
• от 20 до 40 Вт — это оптимальная мощность для применения в бытовых условиях;
• выбрать модель на 60-100 Вт целесообразно, если вы собираетесь паять провода;
• свыше 100 Вт домашним мастерам не стоит использовать, т.к. у таких приспособлений своя специфическая сфера применения (пайка радиаторов, металлических деталей и и т.д.).

Дополнительные возможности

Также при выборе паяльника следует обратить внимание на такие моменты, как:

Ручка должна быть хорошо защищена от перегрева. В этом случае деревянная ручка обладает самым лучшим показателем. Пластиковые ручки быстрее разогреваются, что мешает бесперебойной работе, а эбонитовые тяжелее аналогов, что также снижает удобство пользования, особенно при пайке микросхем.

Жало должно быть медным, оно проще обрабатывается и к тому же легче чистится от нагара. Желательно чтобы в комплекте шел набор жал, различных по форме. Также хорошо, если есть возможность заменить жало или же отрегулировать его длину. Считается, что прямое жало самое удобное для работы, особенно новичкам.

Сетевой шнур должен быть гибким, длинным и обязательно в двойной изоляции.
Вилка для подключения к сети лучше, когда разборная

Вроде бы мелочь, но все же свидетельствует о качестве устройства и в то же время упрощает его ремонт.
Обращайте внимание на комплектацию. Как правило, качественные паяльники снабжаются кейсом, подставкой для жала, губкой для очистки жала и т.д

Рекомендуем выбрать паяльник с терморегулятором, что позволит под собственные условия применения отрегулировать температуру нагрева жала.

Функция постоянной поддержки температуры защитит устройство от перегорания.

Это и все советы, которые мы хотели вам предоставить

Как вы видите, существует множество нюансов, на которые нужно обращать внимание при выборе паяльника для дома

Проблемы и устранение неполадок

Использование слишком большого количества припоя может привести к избыточной площади прилегания сопрягаемых деталей. Если две проводящие дорожки окажутся случайно связаны нежелательной каплей флюса, это грозит выходом из строя расположенных рядом деталей, особенно к этой проблеме чувствительны электролитические конденсаторы.

Нетекущий припой

Детали, подлежащие соединению, могут быть загрязнены. Удалите припой и очистите детали. Соединение может выглядеть зернистым или кристаллическим. Некоторые детали могли быть случайно перемещены до того, как припой был охлажден. Разогрейте еще раз, чтобы сформировать хороший контакт. Вам может понадобиться более крупный паяльник для надежного нагрева соединений.

Окисление остатка

Пайка намного проще с блестящим, чистым наконечником. Очистите наконечник влажной синтетической губкой, в то время как жало еще не остыло. Чтобы избежать окисления наконечника, не оставляйте прибор включенным, когда он не используется. Не используйте припой при более высокой температуре, чем это необходимо для его расплавления. Очистите кончик жала на влажной синтетической губке, как только он начнет меняться от серебристого цвета на коричневый.

Правила эксплуатации

Научиться использовать паяльник легко, однако даже самые простые виды работ имеют правила, соблюдение которых гарантирует качественное соединение элементов и длительный эксплуатационный период прибора.

Прежде всего, следует обзавестись необходимыми материалами и инструментами, применение которых обеспечит прочную пайку. Основными компонентами являются припой и флюс.

Кроме того потребуются:

• пинцет;
• монтажное шило;
• фольгированное полотно;
• специальный раствор для удаления флюса;
• ватный диск;
• огнеупорная подставка.

Список может пополняться и другими вспомогательными инструментами, в зависимости от выполняемых работ.

Перед включением прибора стоит изучить инструкцию и следовать чётко её пунктам. При выполнении работ соблюдаются следующие правила:

• производить работы нужно вдалеке от горячих газов и легковоспламеняющихся смесей;
• не направлять горячий поток на человека;
• избегать механических ударов жалом по твёрдой поверхности;
• не прикасаться к паяльнику мокрыми руками;
• не опускать для быстрого охлаждения жало в воду;
• выбирая температурный режим для пайки, нужно учитывать теплопроводность обрабатываемого материала;
• в случае загрязнения рабочего элемента своевременно выполнять зачистку и облудку;
• использовать качественный флюс, именно он определяет лёгкость пайки металлов;
• обрабатываемые поверхности перед соединением должны обезжириваться.

Главное при эксплуатации не перегревать паяльник. Это сократит срок его службы. Расходные материалы выбирать только хорошего качества.

После пайки прибор остаётся на огнеупорной подставке до полного остывания. Перед укладкой в футляр следует очистить рабочие элементы.

Если требуется произвести замену какого-либо элемента паяльника, следует использовать только оригинальные запчасти. Специалисты не рекомендуют заниматься модификацией прибора, это может привести к поражению током или выходу из строя прибора.

Типы наконечников

Жала паяльников имеют несколько разновидностей и бывают выполнены из керамики, меди, а также могут иметь серебряное, алюминиевое, никелевое покрытие.

Медное жало

Такие жала устанавливаются в электропаяльниках.

Достоинства:

• хорошая теплопроводность;
• теплоемкость.

Недостатки:

• окисление стержня и как следствие снижение его функциональности;
• такое жало приходится зачищать, оно истончается и вскоре нуждается в замене.

Жало с покрытием из никеля

Такое жало также входит в конструкцию электропаяльников, и приборов с керамическим нагревателем.

Достоинства:

• не обгорает в процессе работы;
• отпадает необходимость регулярно зачищать его.

Недостатки:

• высокая стоимость;
• хрупкость материала.

Керамическое жало

Его корпус выполнен из керамики, а наконечник обычно медный, покрытый никелем.

Достоинства:

• теплопроводность;
• стойкость к коррозии;
• отсутствие необходимости в постоянной очистке.

Недостатки:

• высокая стоимость;
• хрупкость керамического корпуса.

Тонкости хорошей пайки

Чтобы припаять деталь к плате, нужно:

1) Нанести флюс на поверхность пайки;
2) Залудить их припоем;
3) Снова нанести флюс на контакты;
4) Запаять зазор между контактами.

Первое важное правило – избегать температуры выше 400 °C и более. Многие начинающие (и даже опытные) радиолюбители пренебрегают этим

Это критические значения для микросхем и плат.

Припой расплавляется примерно от 180 до 230 °C (свинец — содержащие припои) или от 180 до 250 °C (бессвинцовые). Это далеко не 400 °C. Почему тогда выставляют высокую температуру?

Что нужно для надежного контакта

Основные критерии:

• Правильно выбрать флюс. Например, для пайки проводов подойдет жидкий флюс. Он лучше всего смачивает провода и позволяет качественнее залудить такие контакты. Низкокачественный флюс быстро вскипает и растекается по плате.
• Использовать качественный припой. Именно припой определяет дальнейшую надежность и прочность соединения. Так же качество припоя может повлиять на работу схемы в целом, из-за шлаков и низкокачественных сплавов могут образоваться помехи в работе электроники и со временем могут появиться трещины.
• Пользоваться проверенным инструментом и оборудованием. Паяльники плохого качества могут нестабильно держать температуру, перегреваться.
• Соблюдать температурный режим. Не перегревать детали и держаться в температурном режиме плавления припоя. Слишком низкая температура и припой будет плохо плавиться, а если слишком высокая – материал будет испаряться, хуже лудить контакты.
• Долгие часы практики, проб и ошибок. Без практики не будет и своего метода пайки.

Эти критерии взаимосвязаны друг с другом. И при плохом выборе комплектующих с материалами, будет такой же результат.

Как сделать паяльник своими руками

Приобретение паяльного инструмента в магазине — не очень выгодное мероприятие: дешевые модели обладают низкой эффективностью и плохим качеством, а за хорошие приборы придется заплатить достаточно большую сумму для подобного рода инструментов. Один из возможных выходов — собрать свой паяльник для электроники. Наибольшее признание получил самодельный прибор на основе резистора, отличающийся удобством применения и надежностью. Изготовление его не займет много времени и не потребует особых навыков.

Одна из схем устройства паяльника своими руками

Необходимые материалы, которые потребуются для изготовления:

• Резистор МЛТ, на основе которого и будет собираться прибор. Необходимая мощность резистора в пределах от 0,5 до 2 Вт, сопротивление от 5 до 10 Ом.
• Обычная шариковая ручка.
• Небольшой кусочек проволоки с диаметром примерно 0,8м м.
• Прямоугольный кусок текстолита с размерами 3 см в длину и 1 в ширину.
• Толстая проволока из меди (будет идеальным диаметр в 1 мм). Она будет выполнять функцию наконечника.

Сборка изделия проходит в несколько этапов:

1. С резистора снимается слой лака и краски.
2. Один из выводов обрезается и на его месте сверлится отверстие диаметром 1 мм.
3. В передней его части делается пропил, куда установится токовод.
4. Из листа текстолита вырезается небольшая плата. Ееширокая часть нужна для крепления выводов от резистора, на узкой производится пайка проводов. Пространство между этими частями служит для крепления в шариковой ручке.
5. В пропил вставляется проволока, затем она припаивается крезистору.
6. К печатной плате припаиваются итоководы.
7. Производится крепеж проводов для питания.
8. Далее они подключаются квходам резистора.
9. Оставшиеся снаружи элементы устанавливаются внутрь шариковой ручки.

Пример самодельного устройства

Починить телефон или какой-либо другой прибор, в котором имеются печатные платы и микросхемы, не составляет труда, если иметь под рукой необходимые инструменты. Для этого, в первую очередь, нужно знать, какой паяльник выбрать для микросхем. Также нужно знать некоторые правила работы с данным инструментом. Если выполнять все требования, то работа будет выполнена качественно и безопасно.

Что это такое?

Достоинства пайки заключаются в простоте и скорости процесса, а поскольку чаще всего пайка применяется в электронике — в электропроводности промежуточного слоя.

Паяльник — это прибор или инструмент, который служит для соединения деталей (проводов, контактов) посредством пайки, то есть добавления промежуточного металла или сплава между ними путём его расплавления, а затем остывания соединительного материала, называемого припоем.

Паяльник был известен человечеству ещё в античности, но тогда он представлял собой большой рабочий наконечник на длинной ручке (молоточный либо торцевой паяльник). Принцип действия — нагреть, например, на углях наконечник и поднести к нужным деталям. Отчасти это может напомнить, например, клеймение. Естественно, как только позволил уровень научно-технического прогресса, к паяльнику добавили систему постоянного подогрева.

Самыми современными видами паяльников можно назвать модели с регулировкой температуры, а также паяльные станции — они обеспечивают достаточно стабильный подогрев рабочего наконечника (в большинстве бытовых применений температура должна составлять от 200 градусов Цельсия, поскольку самый распространённый на территории бывшего СССР благодаря своей универсальности ПОС-61 плавится при температуре в районе 190 градусов Цельсия).
