Каким напильником выполняется заточка пилы

Правильная заточка цепи бензопилы

Как понять, что оснастка затупилась

В процессе интенсивного пиления режущие сегменты цепи затупляются. И это происходит не только при взаимодействии с древесиной. Например, если случайно шина соскальзывает с бревна и задевает землю, сильное абразивное воздействие наносит вред режущим кромкам. Свидетельством того, что необходима заточка цепей, является ухудшение производительности работ: шина перестает углубляться в древесину, вместо крупной стружки летят мелкие опилки. Пользователю приходится прилагать больше усилий для заглубления пилы в древесину. Вернуть остроту режущим сегментам можно самостоятельно, заточив их ручным способом. В этом нет ничего сложного, если знать особенности геометрии пильного полотна и нюансы заточки.

Важно знать! Не рекомендуется пилить затупленной цепью. Это не только снизит производительность работ и потребует от вас больших усилий, но и повысит расход топлива, нагрузку на двигатель и ускорит износ рабочих узлов инструмента

Первой частью звена является режущий зуб. У него две кромки – верхняя и нижняя (торцевое лезвие). При вхождении в древесину он снимает ее слой так же, как это делает лезвие рубанка. Вторая часть – это ограничитель глубины пропила. Он регулирует толщину древесной стружки. Верхняя кромка режущего зуба скошена под определенным углом относительно линии движения пильного полотна. Такие особенности строения диктуют свои правила обработки каждого сегмента. К ним нужен свой подход.

Подготовка пильной оснастки

Напомним, что заточка цепи бензопилы своими руками осуществляется без снятия ее с инструмента. Достаточно удобно расположить пилу, закрепив пильную гарнитуру струбциной на твердой поверхности. Это избавит вас от необходимости удерживать инструмент, а также поможет более уверенно осуществлять заточку. Не забудьте: вам понадобятся защитные перчатки, чтобы уберечь руки от порезов о пильную гарнитуру. Для выполнения работ нужен набор, состоящий из шаблона, круглого и плоского напильника. Работая по шаблону, удастся точно позиционировать напильник относительно зуба и повторять действие на каждом из режущих звеньев. Итак, расскажем о заточке по порядку.

Обработка режущего зуба

Для обработки режущих кромок нужен круглый напильник. Он подбирается по диаметру исходя из параметров шага цепи. Чтобы должным образом позиционировать заточный инструмент, нужно соблюдать следующие предписания:

  • в вертикальной плоскости его рабочая часть должна находиться под углом в 90° относительно оснастки;
  • в горизонтальной плоскости – под углом в 30° или 10° в зависимости от особенностей и характеристик цепи.

В точности соблюсти эти требования и повторить одинаковое положение на каждом звене поможет специальный шаблон, который устанавливается на шину и дает возможность быстро и аккуратно произвести заточку. К каждой модели пилы предлагаются шаблоны особой формы, поэтому лучше подбирать фирменные изделия, рекомендуемые производителем. Примеры таких приспособлений представлены на рисунках ниже.

Поместив напильник с круглой рабочей частью внутри звена цепи и придав ему нужное положение с помощью шаблона, начинайте совершать им движения параллельно кромке. Соблюдайте горизонтальное положение инструмента и не прилагайте чрезмерных усилий. Также следите, чтобы верхняя часть напильника не выступала за верхнюю точку зуба более чем на 1/5 от своего диаметра.

Важно! Совершайте движения напильником только от себя. Следите за тем, чтобы число движений было одинаковым на каждом из зубьев

Тогда после заточки все они будут иметь одну высоту. Для удобства сначала заточите сегменты одного направления, а после смените положение пильной гарнитуры и обработайте зубья другого направления.

Обработка ограничителя пропила

Процесс выполняется с помощью все того же шаблона, только другим инструментом. Вам понадобится напильник с плоской рабочей частью. В шаблоне для заточки имеется небольшое окошечко для ограничителя пропила. Установите шаблон на пильную оснастку так, чтобы ограничитель выходил из этой прорези. Затем возьмите напильник и выполните несколько движений в направлении от себя – нужно сточить выступающий из окошечка кончик сегмента.

Видеоинструкция

Чтобы понять, как выглядит заточка цепи бензопилы своими руками, посмотрите процесс в этом видео. Следуя всем правилам, вы вернете оснастке режущие свойства и сможете продолжить работу.

Как понять что цепь бензопилы затупилась и пора затачивать: признаки

Длительный срок эксплуатации любой бензопилы зависит от грамотного ухода и использования, в том числе и за цепной гарнитурой. Хорошие эксплуатационные качества последней влияют на показатели работы устройства и параметры производительности. Несвоевременная заточка может вызвать некоторые проблемы в работе непосредственно самой пилы. Чаще всего это:

  • кривые спилы;
  • большие нагрузки на пилу, в результате чего увеличивается износ деталей устройства, а значит и уменьшение срока службы всего устройства;
  • увеличенный расход топлива.

Есть и другие признаки затупления цепи:

  • скорость работы инструмента снизилась;
  • образуются неровные и острые опилки;
  • необходимо прикладывать большие усилия для распила древесины;
  • цепь растянулась или стала провисать.

Как заточить ножовку

Чтобы заточить ножовку по металлу или по дереву своими руками необходимо:

  1. Выполнить подготовительные работы.
  2. Определить для каких целей применяют пилу.
  3. Выполнить заточку с параметрами, учитывающими целевое назначение инструмента.

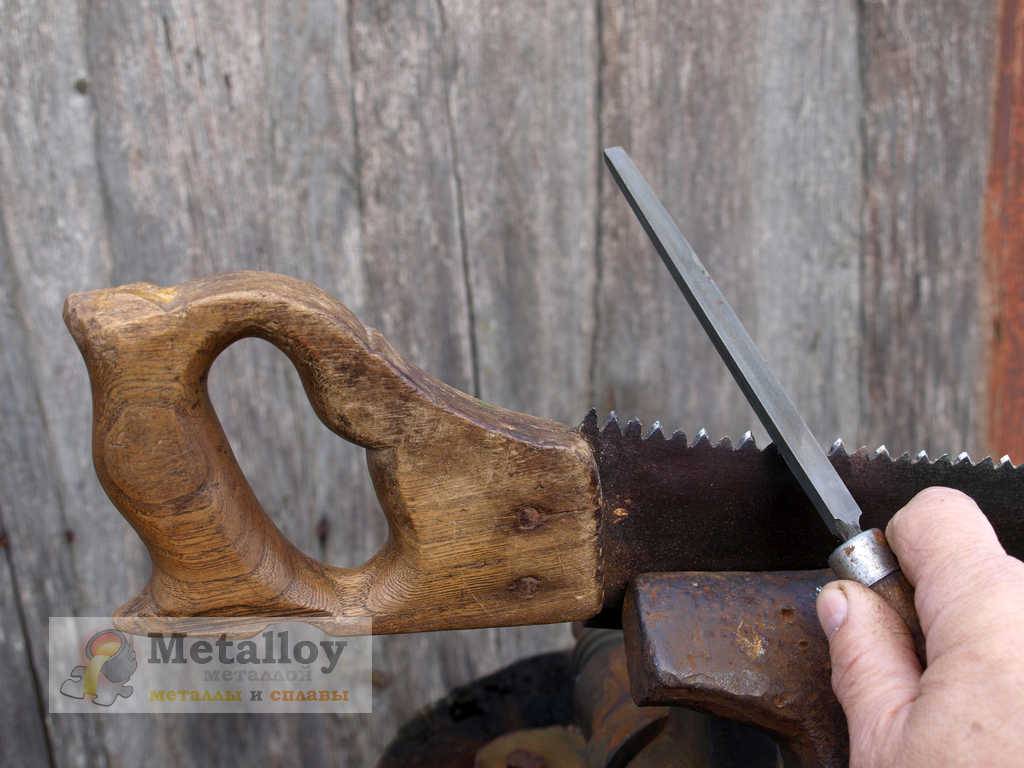

Заточка пилы напильником

Подготовка

Для заточки ножовки по дереву необходимо подготовить весь необходимый инструмент. Затем устранить возможные виды загрязнений до чистого металла и оценить возможность восстановления полотна. На основании осмотра подбирают способ затачивания.

Заточка

Заточка ножовки по металлу или дереву для продольного распиливания или универсального выполняется двумя способами:

  1. Прямым. Напильником под углом 90 в горизонтальном направлении к полотну удаляют слои с граней зубцов. Затем переставляют полотно в зажиме обратной стороной и проделывают аналогичную обработку дальних зубцов.
  2. Косым. Отличается от прямого способа углом заточки, который составляет 80. Сначала обрабатывают зубья одного ряда, а потом и другого.

Для заточки универсальной пилы потребуется грубый надфиль или напильник с ромбическим сечением. Выбор способа зависит от особенностей обработки заготовок и предпочтений мастера.

Заточить ножовку по дереву в домашних условиях можно следующим образом:

  1. Подобрать напильник с трёхгранным сечением со специальными насечками для удобства точения.
  2. Зафиксировать полотно под углом 45-50 к рабочей поверхности.
  3. Напильником в направлении параллельном столу под углом к зубцам от 60 до 75 выполнить заточку.

Чтобы восстановить тупые зубцы сначала точат нечётные резцы, а затем чётные. После нечётных полотно разворачивают в обратном направлении и точат чётные.

Основные правила точения:

  • режущий инструмент следует двигать равномерно с одинаковым усилием;
  • для удаления заусенцев применяют напильники с небольшими насечками;
  • по окончании работ требуется выполнить проверку остроты зубцов.


Заточка ножовки по дереву

Разводка зубьев

Развод зубцов требуется для исключения застревания полотна в распиле. Процесс заключается в отгибании зубьев относительно полотна в две стороны на одинаковый угол и расстояние. В результате правильной разводки должны быть сформированы свободные зазоры, которые помогут при резании упростить ход полотна в распиле.

Стандартом считается разводка на расстояние не более 2 мм. В зависимости от особенностей применения отгиб делают таким:

  • для обработки сухой древесины — от 0,3 до 0,5 мм;
  • для сырой древесины — от 0,5 до 1 мм.

Подбор угла отгиба проводится на основе следующего принципа: больший угол позволит пилить с широким пропилом, а меньший — с большими усилиями, но меньшей шириной распила.

Для отгиба применяют специальные приспособления. Полотно зажимают в струбцине, устанавливают на рабочую поверхность. Затем аккуратно отгибают зубья при помощи металлической плашки на такое расстояние, чтобы не сломать их.

Пошагово разводка выполняется следующим образом:

  1. Делаются прорези в качестве меток для определения толщины полотна.
  2. Зубец фиксируется в проделанном отверстии и отгибается плашкой до отмеченной точки упора.
  3. Аналогичная процедура выполняется со всеми оставшимися зубцами.

Выравнивание высоты

Проверка высоты выполняется следующим образом:

  • на ровную гладкую поверхность кладут лист бумаги, имеющий единый цветовой оттенок;
  • располагают полотно над ним, прижимают равномерно, чтобы торцевая поверхность полотна была параллельна;
  • убирают пилу, затем смотрят на равномерность следов прижатия;
  • при наличии выступающих зубцов выполняют аккуратное спиливание напильником до общего уровня.

Ровное расположение зубьев требуется для выполнения ровного распила материала. Неоднородная нагрузка на зубцы приводит к их усиленному износу. Поэтому после разводки обязательно требуется их выравнивание.

Заточка при помощи болгарки

Если есть желание, можно ускорить процесс, воспользовавшись электроинструментом. Для этого потребуется закрепить полотно пилы горизонтально таким образом, чтобы его зубцы слегка выступали за край верстака при помощи нескольких струбцин. Чем жестче будет фиксация, тем меньше будет погрешностей в заточке вследствие вибрации. Перед применением болгарки следует выполнить те же подготовительные операции, что и в случае с ручной заточкой, а именно проверку разводки и высоты зубьев.

Для снятия слоя металла применяются не шлифовочные, а отрезные абразивные диски. Дело в том, что интервал между зубьями невелик, и туда невозможно поместить толстый диск, не повредив соседний зубец. Оптимальными будут отрезные круги с толщиной 0,8-1,5 мм.

Во время выполнения работ обязательным является использование защитного инвентаря, как минимум специальных очков и перчаток. Это позволит защитить себя в случае повреждения отрезного круга. Щиток также должен быть смонтирован на положенном месте.

Диском нужно аккуратно проходить в пространстве между каждым зубцом, затачивая сначала одну сторону, а потом другую. При этом нужно довольно хорошо уметь обращаться с УШМ, поскольку угол заточки и количество снимаемого металла контролируется только самим работником. Если есть сомнения в успешности такого проекта, лучше сначала поэкспериментировать со старой ножовкой, которую будет не жалко испортить, чтобы набить руку.

Развод зубьев пилы

Развод зубьев производят тогда, когда требуется обеспечить более свободное движение полотна пилы. Зубья в очередности отгибаются в разные стороны на одно и то же расстояние, используя разводку. С ее помощью отгибают зуб приблизительно на середине его высоты. Разводка представляет собой инструмент для произведения развода зубьев пилы, она имеет форму пластины, в которой находится прорезь.Можно также использовать разводной ключ, которым также успешно выполняется разводка зубьев. Для работы с мягкими породами дерева, зубья необходимо разводить больше, в случае с твердыми – меньше. Но этот совет вряд ли пригодится тому, кто работает непосредственно в лесу. В этих условиях вряд ли возможно степень твердости, плотности и влажности деревьев. Для того, чтобы правильно подобрать разводку, придется произвести апробацию этого приспособления в разных условиях, лучшим вариантом будет три десятых – пять десятых миллиметра в одну сторону. Общим требованием является разводка зубьев не больше толщины полотна на две стороны. Делать разводку необходимо до заточки.

Рекомендации специалистов

  1. Если для затачивания приспособления используется станок, до начала операции следует его осмотреть и определить, правильное ли положение занимает круг по отношению к пиле.
  2. Необходимо снять с пазух такой слой стали, чтоб все микроскопические трещины были удалены гарантированно.
  3. Если пила эксплуатировалась без технического обслуживания дольше периода, допустимого изготовителем, объем металла, убираемого за одно затачивание, нужно увеличить.
  4. Чтобы проконтролировать итоги операции, всегда применяйте как эталон новое изделие.


Итог неправильной работы – зубчики инструмента подгорели.

  1. Форма зубчиков – это разработанная и выверенная специалистами характеристика. Изменив ее, вы не сможете эффективно обрабатывать заготовки. Исходя из этого, заточку необходимо производить так, чтобы форма зубьев и профиль полотна оставались изначальными, заводскими.
  2. При соблюдении всех правил работы и обслуживания ленточный инструмент будет верой и правдой вам служить до тех пор, пока ширина его не сточится до 65 процентов от первоначальной величины.

После завершения работ ленточное приспособление необходимо сразу же очищать от древесного сока, опилок, смолы. Перед началом технического обслуживания инструмент следует внимательно осмотреть, иначе вы засорите круг. Это приведет к значительному понижению эффективности заточки.

Распространенные ошибки

  1. Пригоревшие пазухи зубчиков пилы. Происходит это вследствие приложения излишних усилий при работе с заточным диском. Данный дефект ведет к тому, что зубцы очень быстро затупляются.
  2. Неоптимальный угол уклона зубьев и неправильная, угловатая форма пазух.

Такой результат заточки возможен вследствие нескольких ошибок:

  • сноса эксцентрика точильного станка;
  • неправильно выставленного угла уклона головки автомата.
  • неграмотно выбранного профиля заточного диска.

Как затачивать пилу по дереву?

Для того чтобы осуществить заточку пилы по дереву, необходимо запастись напильником, который имеет 3 грани. Треугольный напильник необходим для того, чтобы была возможность затачивать зубья. Напильник должен располагаться под углом в режущей кромке. Что касается величины такого угла, то она должна составлять от 45 до 60 градусов. Чтобы было удобнее, настоятельно рекомендуется сделать заточку зубьев с одной стороны, а потом приступить к аналогичным действиям и с другой стороны. Если делать все именно так, то, благодаря однотипным движениям, весь процесс осуществляется с большей легкостью.

Когда осуществляется такой процесс, необходимо соблюдение некоторых правил:

  • Лучше всего делать это в одиночестве, не общаясь с другими людьми. Всякий шумовой фон должен быть исключен.
  • Следует избегать всех неосторожных движений, так как любое из них может стать не только причиной порчи инструмента, но и нанести значительный вред здоровью.
  • Если при резке пила уходит в сторону, то это говорит о том, что разводка зубьев отличается неравномерностью. Это можно исправить, если увеличить отклонение зубьев со стороны, в которую тянет пила.

Процесс развода зубьев пилы

Если нужно обеспечить свободное движение зубьев, необходимо приступить к их разводу. Зубья должны отгибаться в разные стороны по очереди. Расстояние должно быть при этом одинаковым, и следует использовать разводку. Разводкой зуб нужно отогнуть на середине его высоты. Если разводки под рукой нет, то в этом качестве можно использовать разводной ключ.

  • Если пила разведена недостаточно хорошо, то ее необходимо сначала развести. Если использовать для этого специализированную разводку, то сделать это не трудно. Однако такой разводки в свободном распоряжении может и не быть, поэтому можно использовать для этого обычные плоскогубцы.
  • Пила должна быть зажата так, чтобы ее зубья были направлены вверх, весь процесс вдоль полотна должен был виден, именно таким образом должны осуществляться все действия.
  • Каждый второй зуб пилы следует отгибать в разные стороны, и при каждом движении плоскогубцы должны наклоняться на равный угол.
  • Если с самого начала разводка уже присутствует в какой-то степени, то тогда основная задача заключается в том, чтобы ее увеличить. Особенно это актуально для больших пил. Если же инструмент небольших размеров (такие инструменты чаще всего используются для тех работ, где нужна повышенная точность), то заводская разводка в большинстве случаев является вполне достаточной.

Теперь вы знаете основные нюансы при заточке пилы. Удачи вам!

Правила эксплуатации

Принцип работы с двуручной пилой основан на том, что каждый участник по очереди тянет инструмент на себя. Когда же производится обратный ход, то, наоборот, слегка подталкивает рукоять, помогая напарнику тянуть его сторону. На первый взгляд, процедура не представляет ничего сложного, но определенный навык должен быть. Иначе возникнуть такие осложнения:

  • заедание пилы;
  • изгибы полотна;
  • разрыв пиломатериала.

Действия работников должны быть равномерны и последовательны. Распил нужно проводить с одинаковой силой нажима и давления в обратную сторону. Чтобы было удобнее, рекомендуется установить распиливаемый элемент на специальные козлики, на расстоянии около полуметра над землей. Причем один из участников должен немного возвышаться над другим, например, встать на поддон. Таким образом, благодаря образованному углу за один ход инструмента можно сделать более глубокий надпил. Если правильно и слажено производить все работы, то двуручной пилой можно не только распиливать бревна поперек их оси, но и распускать на продольные доски.

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи.  Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником ФОТО: proinstrumentinfo.ru

Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Напильники и приспособления

Основной, которым точат рабочий зуб пилы – круглый. Плоский применяется для регулирования высоты зуба — ограничителя глубины реза.

Круглый напильник

Круглые различаются по диаметру. Основные диаметры — это:

  • 4,0 мм
  • 4,8 мм
  • 5,2 мм
  • 5,5 мм

В зависимости от размера зуба, необходимо выбирать оптимальный диаметр. Для облегчения процесса могут применяться специальные держатели для напильника либо поддерживающие ролики с обозначением угла заточки зуба.

Плоский напильник

Плоский должен иметь ширину не более 1 см. Точить зуб-ограничитель удобно с помощью специальной планки (опиловочного калибра), которая устанавливается на цепь и показывает на какую максимальную глубину необходимо сточить зуб, для достижения оптимальных показателей работы бензопилы.

Державка для напильника

Напильник круглого сечения устанавливается в державку и фиксируется специальными зажимами. На плоскости державки иметься несколько разметок, обозначающих конкретный угол заточки. При правке цепи напильником с державкой, разметку на приспособлении располагают параллельно шине бензопилы, что позволяет достаточно точно выдерживать требуемый угол.

Опиловочные калибры

Эти приспособления применяют для контроля угла заточки зубьев, а также расстояния до ограничителя глубины совместно с плоским напильником.

Общие требования к заточке


Для заточки зубьев продольной пилы используют надфили или ромбические напильники.

Заточка ножовки производится при помощи приспособления, позволяющего надежно фиксировать пилу под углом в 45 и 90º к поверхности стола. Само приспособление должно быть хорошо закреплено на рабочем столе. Рабочее место требует хорошего освещения.

Можно рекомендовать следующую конструкцию самодельного устройства. На деревянной основе размером 20х55 см толщиной не менее 20 мм закрепляются два прямоугольных треугольника (с углом в 45º) из металлической полосы (например, размером 20х3 мм). На треугольники устанавливается опорная деревянная пластина размером 15х40 см толщиной не менее 15 мм. К опорной пластине через шарниры снизу присоединяется прижимная деревянная пластина того же размера. Фиксация опорной пластины при зажиме пилы производится при помощи болтов с барашками. При установке угла в 45º опорная пластина крепится к наклонной полосе треугольника, а при установке угла в 90º – к вертикальной.

В качестве точил используются напильники разной формы и с разной насечкой. Напильники должны иметь четкий рельеф насечки. При заточке движения напильника должны быть плавными. Снятие металла производится при перемещении напильника только от себя.
